Спосіб відвернення вибухів і запалювань в електричному трансформаторі та пристрій для його здійснення

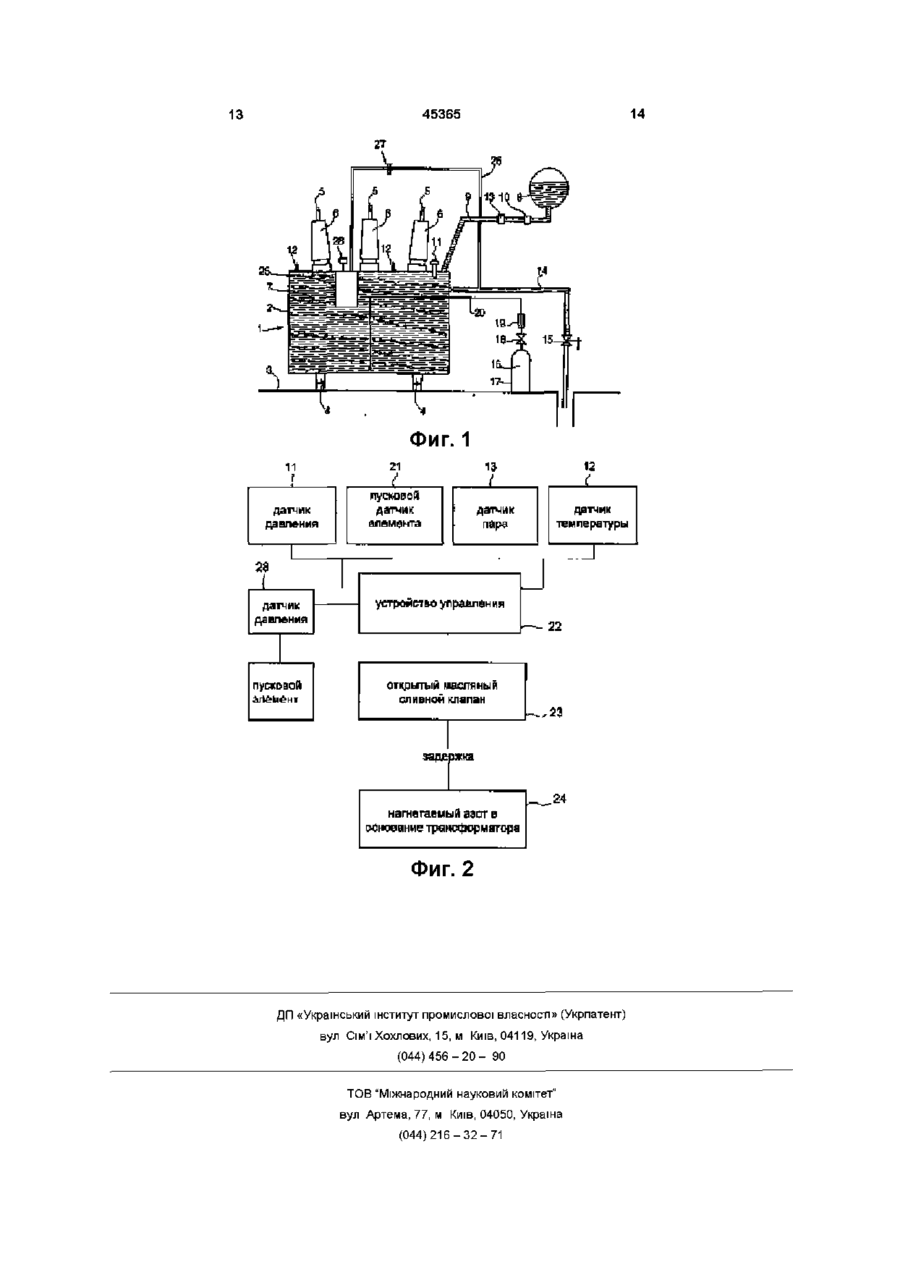

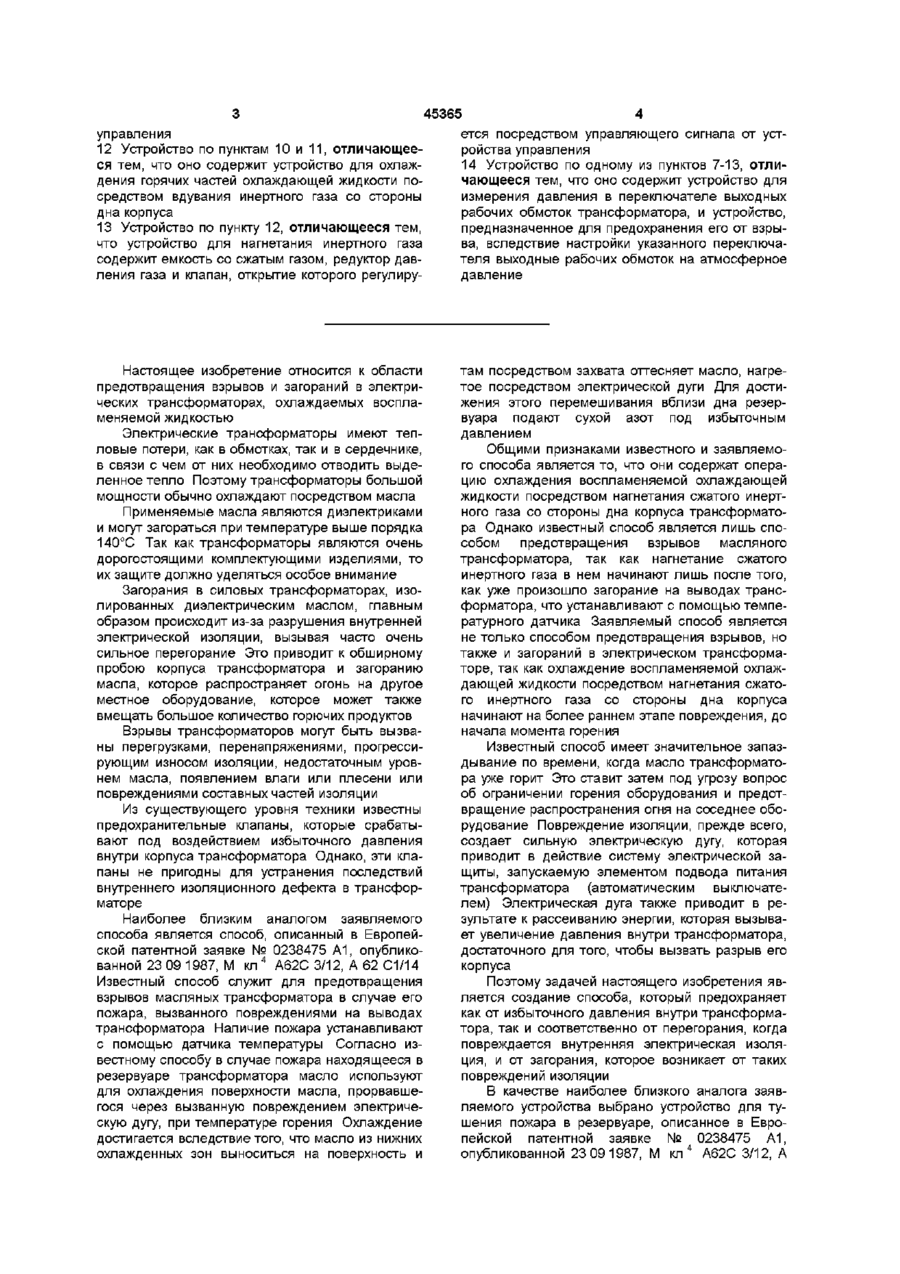

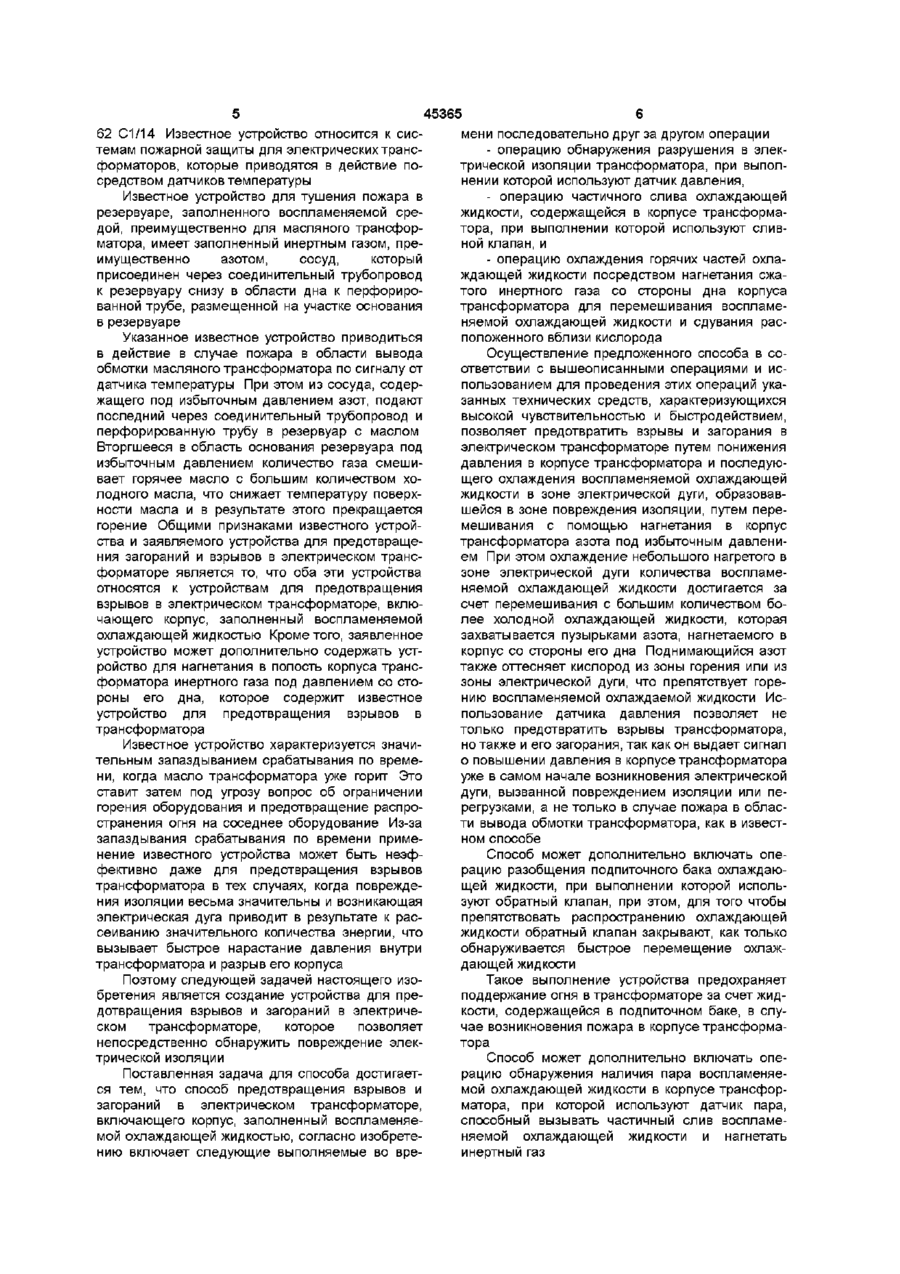

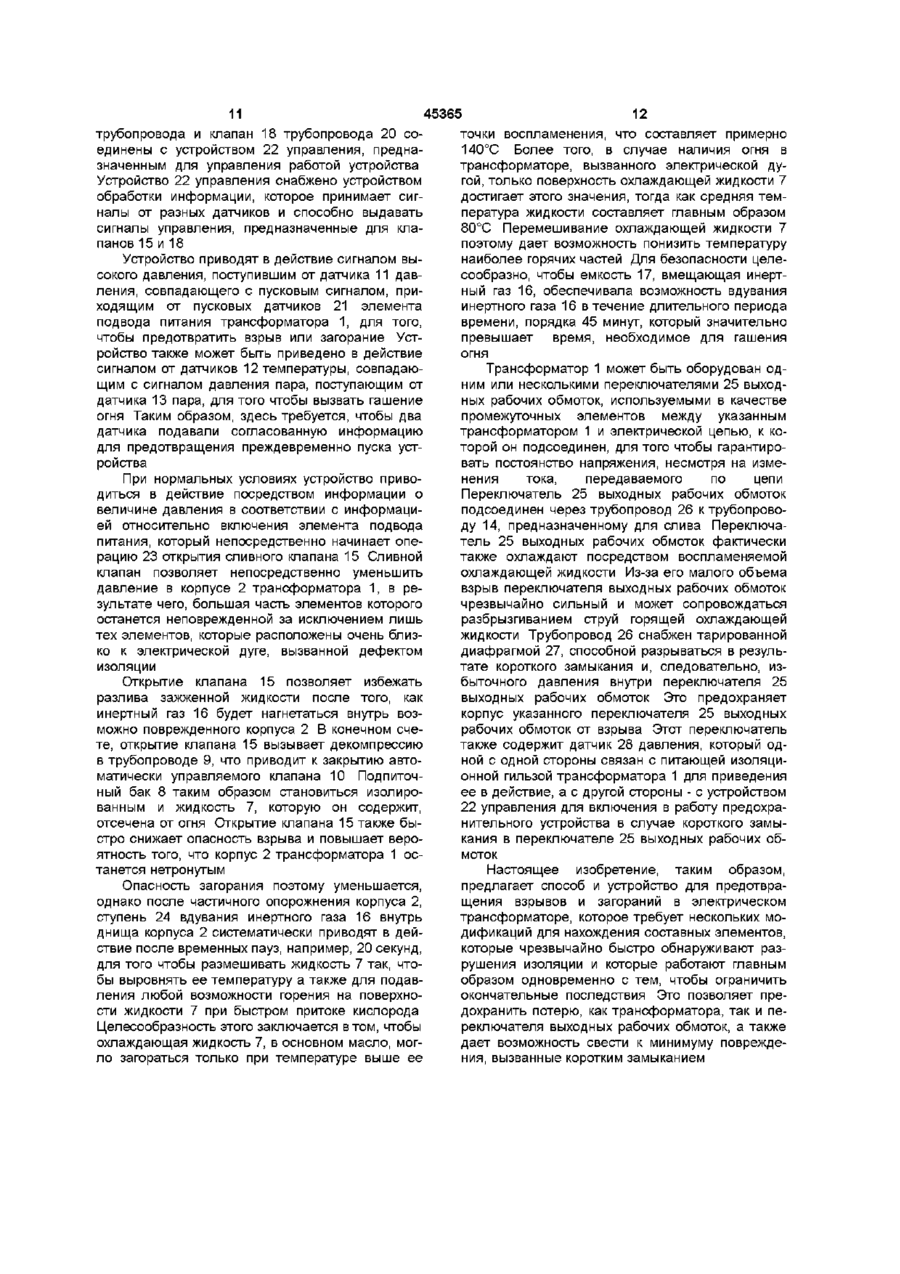

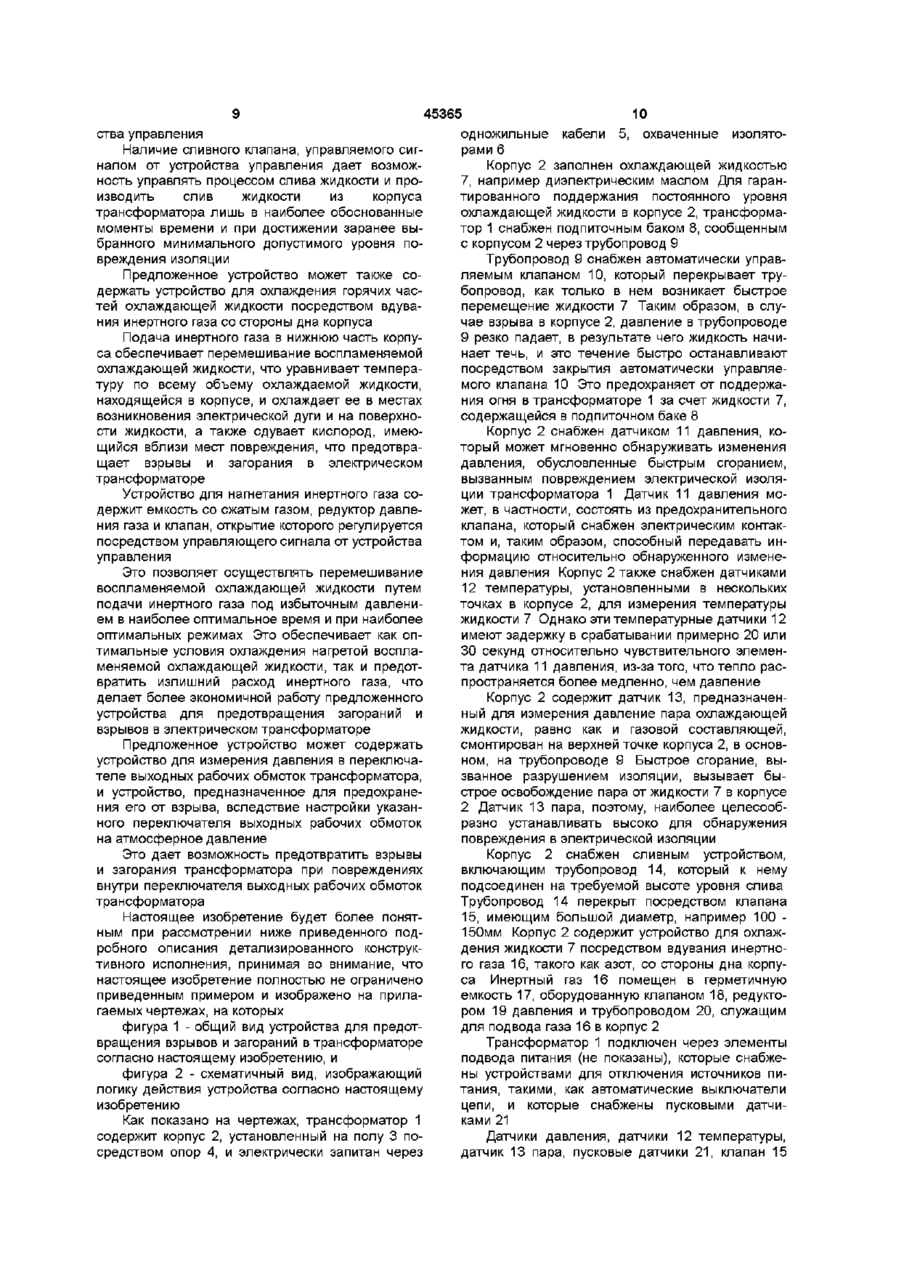

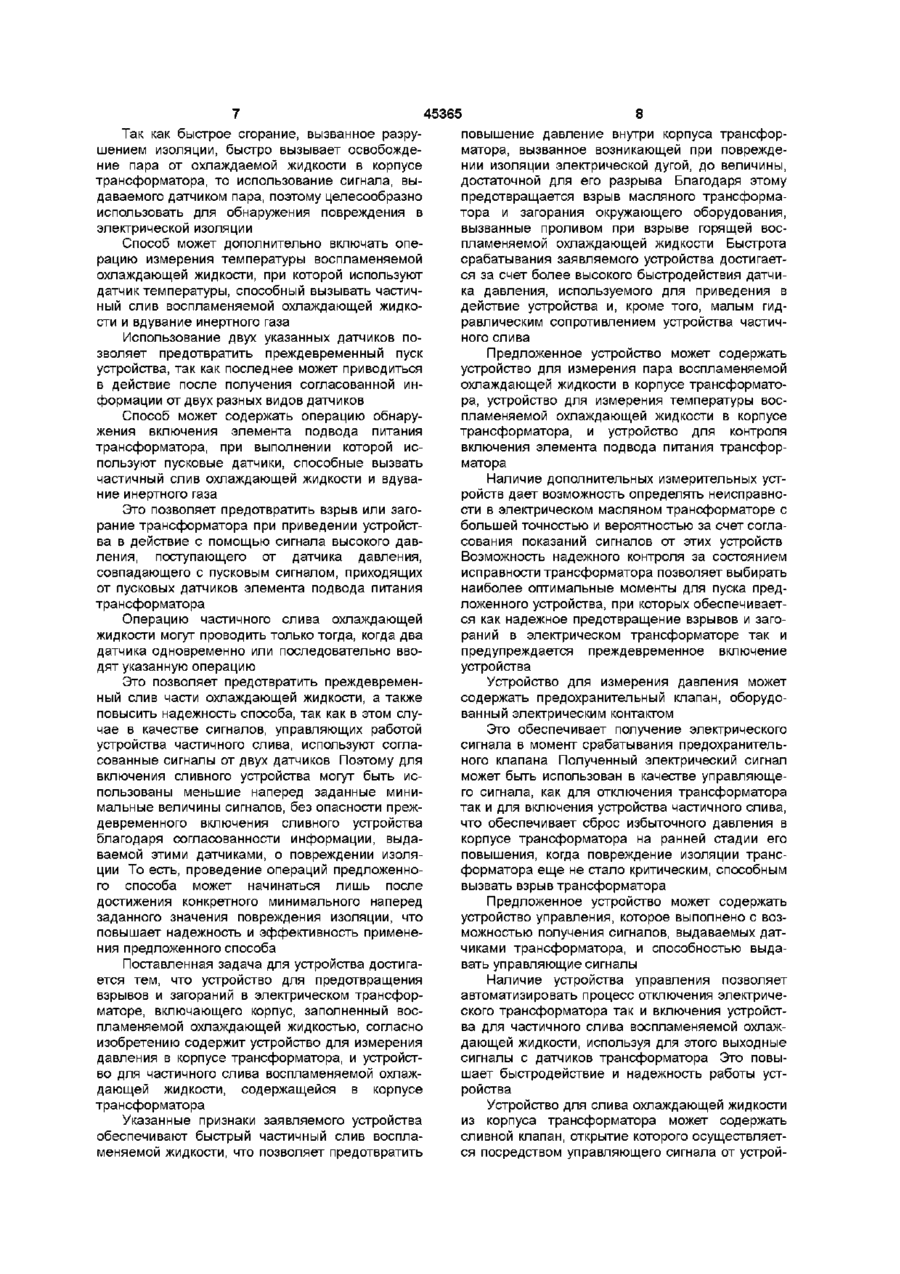

1 Способ предотвращения взрывов и загораний в электрическом трансформаторе, включающем корпус, заполненный воспламеняемой охлаждающей жидкостью, при котором охлаждают горячие части воспламеняемой охлаждающей жидкости посредством нагнетания сжатого инертного газа со стороны дна корпуса трансформатора, отличающийся тем, что при его проведении обнаруживают разрушение в электрической изоляции трансформатора с помощью датчика давления, затем частично сливают охлаждающую жидкость из корпуса трансформатора с помощью сливного клапана, и после чего нагнетают сжатый инертный газ со стороны дна корпуса трансформатора для перемешивания воспламеняемой охлаждающей жидкости и сдувания расположенного вблизи кислорода 2 Способ по пункту 1, отличающийся тем, что после обнаружения повреждения в электрической изоляции подпиточный бак охлаждающей жидкости разобщают от корпуса трансформатора с помощью обратного клапанана, при этом для предотвращения распространения охлаждающей жидкости обратный клапан закрывают, как только обнаруживается быстрое перемещение охлаждающей жидкости 3 Способ по пункту 1 или 2, отличающийся тем, что при его проведении обнаруживают наличие пара воспламеняемой охлаждающей жидкости в корпусе трансформатора с помощью датчика пара, способного вызывать частичный слив воспламеняемой охлаждающей жидкости и нагнетание инертного газа 4 Способ по одному из пунктов 1-3, отличающийся тем, что при его проведении измеряют температуру воспламеняемой охлаждающей жид кости с помощью датчиков температуры, способных вызывать частичный слив воспламеняемой охлаждающей жидкости и нагнетание инертного газа 5 Способ по одному из пунктов 1-4, отличающийся тем, что при его проведении обнаруживают включение элемента подвода питания трансформатора с помощью пусковых датчиков, способных вызывать частичный слив охлаждающей жидкости и нагнетание инертного газа 6 Способ предохранения по одному из пунктов 35, отличающийся тем, что частичный слив охлаждающей жидкости осуществляют только тогда, когда два датчика одновременно или последовательно вводят указанную операцию 7 Устройство для предотвращения взрывов или загораний в электрическом трансформаторе, включающем корпус, заполненный воспламеняемой охлаждающей жидкостью, отличающееся тем, что оно содержит устройство для измерения давления в корпусе трансформаторами устройство для частичного слива воспламеняемой охлаждающей жидкости, содержащейся в корпусе трансформатора 8 Устройство пункту 7, отличающееся тем, что оно содержит устройство для измерения пара воспламеняемой охлаждающей жидкости в корпусе трансформатора, устройство для измерения температуры воспламеняемой охлаждающей жидкости в корпусе трансформатора и устройство для контроля включения элемента подвода питания трансформатора 9 Устройство по пункту 7 или 8, отличающееся тем, что устройство для измерения давления содержит предохранительный клапан, оборудованный электрическим контактом 10 Устройство по одному из пунктов 7-9, отличающееся тем, что оно содержит устройство управления, которое выполнено с возможностью получения сигналов, выдаваемых датчиками трансформатора, и способностью выдавать управляющие сигналы 11 Устройство по пункту 10, отличающееся тем, что устройство для слива охлаждающей жидкости из корпуса трансформатора содержит сливной клапан, открытие которого осуществляется посредством управляющего сигнала от устройства О ю (О ГО ю 45365 управления ется посредством управляющего сигнала от уст12 Устройство по пунктам 10 и 11, отличающееройства управления ся тем, что оно содержит устройство для охлаж14 Устройство по одному из пунктов 7-13, отлидения горячих частей охлаждающей жидкости почающееся тем, что оно содержит устройство для средством вдувания инертного газа со стороны измерения давления в переключателе выходных дна корпуса рабочих обмоток трансформатора, и устройство, 13 Устройство по пункту 12, отличающееся тем, предназначенное для предохранения его от взрычто устройство для нагнетания инертного газа ва, вследствие настройки указанного переключасодержит емкость со сжатым газом, редуктор давтеля выходные рабочих обмоток на атмосферное ления газа и клапан, открытие которого регулирудавление Настоящее изобретение относится к области предотвращения взрывов и загораний в электрических трансформаторах, охлаждаемых воспламеняемой жидкостью Электрические трансформаторы имеют тепловые потери, как в обмотках, так и в сердечнике, в связи с чем от них необходимо отводить выделенное тепло Поэтому трансформаторы большой мощности обычно охлаждают посредством масла Применяемые масла являются диэлектриками и могут загораться при температуре выше порядка 140°С Так как трансформаторы являются очень дорогостоящими комплектующими изделиями, то их защите должно уделяться особое внимание Загорания в силовых трансформаторах, изолированных диэлектрическим маслом, главным образом происходит из-за разрушения внутренней электрической изоляции, вызывая часто очень сильное перегорание Это приводит к обширному пробою корпуса трансформатора и загоранию масла, которое распространяет огонь на другое местное оборудование, которое может также вмещать большое количество горючих продуктов Взрывы трансформаторов могут быть вызваны перегрузками, перенапряжениями, прогрессирующим износом изоляции, недостаточным уровнем масла, появлением влаги или плесени или повреждениями составных частей изоляции Из существующего уровня техники известны предохранительные клапаны, которые срабатывают под воздействием избыточного давления внутри корпуса трансформатора Однако, эти клапаны не пригодны для устранения последствий внутреннего изоляционного дефекта в трансформаторе Наиболее близким аналогом заявляемого способа является способ, описанный в Европейской патентной заявке № 0238475 А1, опубликованной 23 09 1987, М кл 4 А62С 3/12, А 62 С1/14 Известный способ служит для предотвращения взрывов масляных трансформатора в случае его пожара, вызванного повреждениями на выводах трансформатора Наличие пожара устанавливают с помощью датчика температуры Согласно известному способу в случае пожара находящееся в резервуаре трансформатора масло используют для охлаждения поверхности масла, прорвавшегося через вызванную повреждением электрическую дугу, при температуре горения Охлаждение достигается вследствие того, что масло из нижних охлажденных зон выноситься на поверхность и там посредством захвата оттесняет масло, нагретое посредством электрической дуги Для достижения этого перемешивания вблизи дна резервуара подают сухой азот под избыточным давлением Общими признаками известного и заявляемого способа является то, что они содержат операцию охлаждения воспламеняемой охлаждающей жидкости посредством нагнетания сжатого инертного газа со стороны дна корпуса трансформатора Однако известный способ является лишь способом предотвращения взрывов масляного трансформатора, так как нагнетание сжатого инертного газа в нем начинают лишь после того, как уже произошло загорание на выводах трансформатора, что устанавливают с помощью температурного датчика Заявляемый способ является не только способом предотвращения взрывов, но также и загораний в электрическом трансформаторе, так как охлаждение воспламеняемой охлаждающей жидкости посредством нагнетания сжатого инертного газа со стороны дна корпуса начинают на более раннем этапе повреждения, до начала момента горения Известный способ имеет значительное запаздывание по времени, когда масло трансформатора уже горит Это ставит затем под угрозу вопрос об ограничении горения оборудования и предотвращение распространения огня на соседнее оборудование Повреждение изоляции, прежде всего, создает сильную электрическую дугу, которая приводит в действие систему электрической защиты, запускаемую элементом подвода питания трансформатора (автоматическим выключателем) Электрическая дуга также приводит в результате к рассеиванию энергии, которая вызывает увеличение давления внутри трансформатора, достаточного для того, чтобы вызвать разрыв его корпуса Поэтому задачей настоящего изобретения является создание способа, который предохраняет как от избыточного давления внутри трансформатора, так и соответственно от перегорания, когда повреждается внутренняя электрическая изоляция, и от загорания, которое возникает от таких повреждений изоляции В качестве наиболее близкого аналога заявляемого устройства выбрано устройство для тушения пожара в резервуаре, описанное в Европейской патентной заявке № 0238475 А1, опубликованной 23 091987, М кл 4 А62С 3/12, А 45365 62 C1/14 Известное устройство относится к сисмени последовательно друг за другом операции темам пожарной защиты для электрических транс- операцию обнаружения разрушения в элекформаторов, которые приводятся в действие потрической изоляции трансформатора, при выполсредством датчиков температуры нении которой используют датчик давления, Известное устройство для тушения пожара в - операцию частичного слива охлаждающей резервуаре, заполненного воспламеняемой срежидкости, содержащейся в корпусе трансформадой, преимущественно для масляного трансфортора, при выполнении которой используют сливматора, имеет заполненный инертным газом, преной клапан, и имущественно азотом, сосуд, который - операцию охлаждения горячих частей охлаприсоединен через соединительный трубопровод ждающей жидкости посредством нагнетания сжак резервуару снизу в области дна к перфориротого инертного газа со стороны дна корпуса ванной трубе, размещенной на участке основания трансформатора для перемешивания воспламев резервуаре няемой охлаждающей жидкости и сдувания расположенного вблизи кислорода Указанное известное устройство приводиться в действие в случае пожара в области вывода Осуществление предложенного способа в сообмотки масляного трансформатора по сигналу от ответствии с вышеописанными операциями и исдатчика температуры При этом из сосуда, содерпользованием для проведения этих операций укажащего под избыточным давлением азот, подают занных технических средств, характеризующихся последний через соединительный трубопровод и высокой чувствительностью и быстродействием, перфорированную трубу в резервуар с маслом позволяет предотвратить взрывы и загорания в Вторгшееся в область основания резервуара под электрическом трансформаторе путем понижения избыточным давлением количество газа смешидавления в корпусе трансформатора и последуювает горячее масло с большим количеством хощего охлаждения воспламеняемой охлаждающей лодного масла, что снижает температуру поверхжидкости в зоне электрической дуги, образовавности масла и в результате этого прекращается шейся в зоне повреждения изоляции, путем перегорение Общими признаками известного устроймешивания с помощью нагнетания в корпус ства и заявляемого устройства для предотвращетрансформатора азота под избыточным давлениния загораний и взрывов в электрическом трансем При этом охлаждение небольшого нагретого в форматоре является то, что оба эти устройства зоне электрической дуги количества воспламеотносятся к устройствам для предотвращения няемой охлаждающей жидкости достигается за взрывов в электрическом трансформаторе, вклюсчет перемешивания с большим количеством бочающего корпус, заполненный воспламеняемой лее холодной охлаждающей жидкости, которая охлаждающей жидкостью Кроме того, заявленное захватывается пузырьками азота, нагнетаемого в устройство может дополнительно содержать усткорпус со стороны его дна Поднимающийся азот ройство для нагнетания в полость корпуса транстакже оттесняет кислород из зоны горения или из форматора инертного газа под давлением со стозоны электрической дуги, что препятствует горероны его дна, которое содержит известное нию воспламеняемой охлаждаемой жидкости Исустройство для предотвращения взрывов в пользование датчика давления позволяет не трансформатора только предотвратить взрывы трансформатора, но также и его загорания, так как он выдает сигнал Известное устройство характеризуется значио повышении давления в корпусе трансформатора тельным запаздыванием срабатывания по времеуже в самом начале возникновения электрической ни, когда масло трансформатора уже горит Это дуги, вызванной повреждением изоляции или пеставит затем под угрозу вопрос об ограничении регрузками, а не только в случае пожара в обласгорения оборудования и предотвращение распроти вывода обмотки трансформатора, как в известстранения огня на соседнее оборудование Из-за ном способе запаздывания срабатывания по времени применение известного устройства может быть неэфСпособ может дополнительно включать опефективно даже для предотвращения взрывов рацию разобщения подпиточного бака охлаждаютрансформатора в тех случаях, когда повреждещей жидкости, при выполнении которой испольния изоляции весьма значительны и возникающая зуют обратный клапан, при этом, для того чтобы электрическая дуга приводит в результате к распрепятствовать распространению охлаждающей сеиванию значительного количества энергии, что жидкости обратный клапан закрывают, как только вызывает быстрое нарастание давления внутри обнаруживается быстрое перемещение охлажтрансформатора и разрыв его корпуса дающей жидкости Поэтому следующей задачей настоящего изоТакое выполнение устройства предохраняет бретения является создание устройства для преподдержание огня в трансформаторе за счет жиддотвращения взрывов и загораний в электричекости, содержащейся в подпиточном баке, в слуском трансформаторе, которое позволяет чае возникновения пожара в корпусе трансформанепосредственно обнаружить повреждение электора трической изоляции Способ может дополнительно включать операцию обнаружения наличия пара воспламеняеПоставленная задача для способа достигаетмой охлаждающей жидкости в корпусе трансфорся тем, что способ предотвращения взрывов и матора, при которой используют датчик пара, загораний в электрическом трансформаторе, способный вызывать частичный слив воспламевключающего корпус, заполненный воспламеняеняемой охлаждающей жидкости и нагнетать мой охлаждающей жидкостью, согласно изобретеинертный газ нию включает следующие выполняемые во вре 8 45365 Так как быстрое сгорание, вызванное разруповышение давление внутри корпуса трансфоршением изоляции, быстро вызывает освобождематора, вызванное возникающей при повреждение пара от охлаждаемой жидкости в корпусе нии изоляции электрической дугой, до величины, трансформатора, то использование сигнала, выдостаточной для его разрыва Благодаря этому даваемого датчиком пара, поэтому целесообразно предотвращается взрыв масляного трансформаиспользовать для обнаружения повреждения в тора и загорания окружающего оборудования, электрической изоляции вызванные проливом при взрыве горящей воспламеняемой охлаждающей жидкости Быстрота Способ может дополнительно включать опесрабатывания заявляемого устройства достигаетрацию измерения температуры воспламеняемой ся за счет более высокого быстродействия датчиохлаждающей жидкости, при которой используют ка давления, используемого для приведения в датчик температуры, способный вызывать частичдействие устройства и, кроме того, малым гидный слив воспламеняемой охлаждающей жидкоравлическим сопротивлением устройства частичсти и вдувание инертного газа ного слива Использование двух указанных датчиков позволяет предотвратить преждевременный пуск Предложенное устройство может содержать устройства, так как последнее может приводиться устройство для измерения пара воспламеняемой в действие после получения согласованной инохлаждающей жидкости в корпусе трансформатоформации от двух разных видов датчиков ра, устройство для измерения температуры воспламеняемой охлаждающей жидкости в корпусе Способ может содержать операцию обнарутрансформатора, и устройство для контроля жения включения элемента подвода питания включения элемента подвода питания трансфортрансформатора, при выполнении которой исматора пользуют пусковые датчики, способные вызвать частичный слив охлаждающей жидкости и вдуваНаличие дополнительных измерительных устние инертного газа ройств дает возможность определять неисправности в электрическом масляном трансформаторе с Это позволяет предотвратить взрыв или загобольшей точностью и вероятностью за счет согларание трансформатора при приведении устройстсования показаний сигналов от этих устройств ва в действие с помощью сигнала высокого давВозможность надежного контроля за состоянием ления, поступающего от датчика давления, исправности трансформатора позволяет выбирать совпадающего с пусковым сигналом, приходящих наиболее оптимальные моменты для пуска предот пусковых датчиков элемента подвода питания ложенного устройства, при которых обеспечиваеттрансформатора ся как надежное предотвращение взрывов и загоОперацию частичного слива охлаждающей раний в электрическом трансформаторе так и жидкости могут проводить только тогда, когда два предупреждается преждевременное включение датчика одновременно или последовательно ввоустройства дят указанную операцию Это позволяет предотвратить преждевременУстройство для измерения давления может ный слив части охлаждающей жидкости, а также содержать предохранительный клапан, оборудоповысить надежность способа, так как в этом слуванный электрическим контактом чае в качестве сигналов, управляющих работой Это обеспечивает получение электрического устройства частичного слива, используют согласигнала в момент срабатывания предохранительсованные сигналы от двух датчиков Поэтому для ного клапана Полученный электрический сигнал включения сливного устройства могут быть исможет быть использован в качестве управляющепользованы меньшие наперед заданные миниго сигнала, как для отключения трансформатора мальные величины сигналов, без опасности прежтак и для включения устройства частичного слива, девременного включения сливного устройства что обеспечивает сброс избыточного давления в благодаря согласованности информации, выдакорпусе трансформатора на ранней стадии его ваемой этими датчиками, о повреждении изоляповышения, когда повреждение изоляции трансции То есть, проведение операций предложенноформатора еще не стало критическим, способным го способа может начинаться лишь после вызвать взрыв трансформатора достижения конкретного минимального наперед Предложенное устройство может содержать заданного значения повреждения изоляции, что устройство управления, которое выполнено с возповышает надежность и эффективность применеможностью получения сигналов, выдаваемых датния предложенного способа чиками трансформатора, и способностью выдавать управляющие сигналы Поставленная задача для устройства достигается тем, что устройство для предотвращения Наличие устройства управления позволяет взрывов и загораний в электрическом трансфоравтоматизировать процесс отключения электричематоре, включающего корпус, заполненный восского трансформатора так и включения устройстпламеняемой охлаждающей жидкостью, согласно ва для частичного слива воспламеняемой охлажизобретению содержит устройство для измерения дающей жидкости, используя для этого выходные давления в корпусе трансформатора, и устройстсигналы с датчиков трансформатора Это повыво для частичного слива воспламеняемой охлажшает быстродействие и надежность работы устдающей жидкости, содержащейся в корпусе ройства трансформатора Устройство для слива охлаждающей жидкости Указанные признаки заявляемого устройства из корпуса трансформатора может содержать обеспечивают быстрый частичный слив воспласливной клапан, открытие которого осуществляетменяемой жидкости, что позволяет предотвратить ся посредством управляющего сигнала от устрой 45365 10 одножильные кабели 5, охваченные изолятоства управления рами 6 Наличие сливного клапана, управляемого сигКорпус 2 заполнен охлаждающей жидкостью налом от устройства управления дает возмож7, например диэлектрическим маслом Для гаранность управлять процессом слива жидкости и протированного поддержания постоянного уровня изводить слив жидкости из корпуса охлаждающей жидкости в корпусе 2, трансформатрансформатора лишь в наиболее обоснованные тор 1 снабжен подпиточным баком 8, сообщенным моменты времени и при достижении заранее выс корпусом 2 через трубопровод 9 бранного минимального допустимого уровня повреждения изоляции Трубопровод 9 снабжен автоматически управляемым клапаном 10, который перекрывает труПредложенное устройство может также собопровод, как только в нем возникает быстрое держать устройство для охлаждения горячих часперемещение жидкости 7 Таким образом, в слутей охлаждающей жидкости посредством вдувачае взрыва в корпусе 2, давление в трубопроводе ния инертного газа со стороны дна корпуса 9 резко падает, в результате чего жидкость начиПодача инертного газа в нижнюю часть корпунает течь, и это течение быстро останавливают са обеспечивает перемешивание воспламеняемой посредством закрытия автоматически управляеохлаждающей жидкости, что уравнивает темперамого клапана 10 Это предохраняет от поддержатуру по всему объему охлаждаемой жидкости, ния огня в трансформаторе 1 за счет жидкости 7, находящейся в корпусе, и охлаждает ее в местах содержащейся в подпиточном баке 8 возникновения электрической дуги и на поверхности жидкости, а также сдувает кислород, имеюКорпус 2 снабжен датчиком 11 давления, кощийся вблизи мест повреждения, что предотвраторый может мгновенно обнаруживать изменения щает взрывы и загорания в электрическом давления, обусловленные быстрым сгоранием, трансформаторе вызванным повреждением электрической изоляции трансформатора 1 Датчик 11 давления моУстройство для нагнетания инертного газа сожет, в частности, состоять из предохранительного держит емкость со сжатым газом, редуктор давлеклапана, который снабжен электрическим контакния газа и клапан, открытие которого регулируется том и, таким образом, способный передавать инпосредством управляющего сигнала от устройства формацию относительно обнаруженного изменеуправления ния давления Корпус 2 также снабжен датчиками Это позволяет осуществлять перемешивание 12 температуры, установленными в нескольких воспламеняемой охлаждающей жидкости путем точках в корпусе 2, для измерения температуры подачи инертного газа под избыточным давленижидкости 7 Однако эти температурные датчики 12 ем в наиболее оптимальное время и при наиболее имеют задержку в срабатывании примерно 20 или оптимальных режимах Это обеспечивает как оп30 секунд относительно чувствительного элементимальные условия охлаждения нагретой восплата датчика 11 давления, из-за того, что тепло расменяемой охлаждающей жидкости, так и предотпространяется более медленно, чем давление вратить излишний расход инертного газа, что делает более экономичной работу предложенного Корпус 2 содержит датчик 13, предназначенустройства для предотвращения загораний и ный для измерения давление пара охлаждающей взрывов в электрическом трансформаторе жидкости, равно как и газовой составляющей, смонтирован на верхней точке корпуса 2, в основПредложенное устройство может содержать ном, на трубопроводе 9 Быстрое сгорание, выустройство для измерения давления в переключазванное разрушением изоляции, вызывает бытеле выходных рабочих обмоток трансформатора, строе освобождение пара от жидкости 7 в корпусе и устройство, предназначенное для предохране2 Датчик 13 пара, поэтому, наиболее целесообния его от взрыва, вследствие настройки указанразно устанавливать высоко для обнаружения ного переключателя выходных рабочих обмоток повреждения в электрической изоляции на атмосферное давление Это дает возможность предотвратить взрывы Корпус 2 снабжен сливным устройством, и загорания трансформатора при повреждениях включающим трубопровод 14, который к нему внутри переключателя выходных рабочих обмоток подсоединен на требуемой высоте уровня слива трансформатора Трубопровод 14 перекрыт посредством клапана 15, имеющим большой диаметр, например 100 Настоящее изобретение будет более понят150мм Корпус 2 содержит устройство для охлажным при рассмотрении ниже приведенного поддения жидкости 7 посредством вдувания инертноробного описания детализированного конструкго газа 16, такого как азот, со стороны дна корпутивного исполнения, принимая во внимание, что са Инертный газ 16 помещен в герметичную настоящее изобретение полностью не ограничено емкость 17, оборудованную клапаном 18, редуктоприведенным примером и изображено на приларом 19 давления и трубопроводом 20, служащим гаемых чертежах, на которых для подвода газа 16 в корпус 2 фигура 1 - общий вид устройства для предотвращения взрывов и загораний в трансформаторе Трансформатор 1 подключен через элементы согласно настоящему изобретению, и подвода питания (не показаны), которые снабжены устройствами для отключения источников пифигура 2 - схематичный вид, изображающий тания, такими, как автоматические выключатели логику действия устройства согласно настоящему цепи, и которые снабжены пусковыми датчиизобретению ками 21 Как показано на чертежах, трансформатор 1 содержит корпус 2, установленный на полу 3 поДатчики давления, датчики 12 температуры, средством опор 4, и электрически запитан через датчик 13 пара, пусковые датчики 21, клапан 15 11 45365 12 трубопровода и клапан 18 трубопровода 20 соточки воспламенения, что составляет примерно единены с устройством 22 управления, предна140°С Более того, в случае наличия огня в значенным для управления работой устройства трансформаторе, вызванного электрической дуУстройство 22 управления снабжено устройством гой, только поверхность охлаждающей жидкости 7 обработки информации, которое принимает сигдостигает этого значения, тогда как средняя темналы от разных датчиков и способно выдавать пература жидкости составляет главным образом сигналы управления, предназначенные для кла80°С Перемешивание охлаждающей жидкости 7 панов 15 и 18 поэтому дает возможность понизить температуру наиболее горячих частей Для безопасности целеУстройство приводят в действие сигналом высообразно, чтобы емкость 17, вмещающая инертсокого давления, поступившим от датчика 11 давный газ 16, обеспечивала возможность вдувания ления, совпадающего с пусковым сигналом, приинертного газа 16 в течение длительного периода ходящим от пусковых датчиков 21 элемента времени, порядка 45 минут, который значительно подвода питания трансформатора 1, для того, превышает время, необходимое для гашения чтобы предотвратить взрыв или загорание Устогня ройство также может быть приведено в действие сигналом от датчиков 12 температуры, совпадаюТрансформатор 1 может быть оборудован одщим с сигналом давления пара, поступающим от ним или несколькими переключателями 25 выходдатчика 13 пара, для того чтобы вызвать гашение ных рабочих обмоток, используемыми в качестве огня Таким образом, здесь требуется, чтобы два промежуточных элементов между указанным датчика подавали согласованную информацию трансформатором 1 и электрической цепью, к кодля предотвращения преждевременно пуска устторой он подсоединен, для того чтобы гарантироройства вать постоянство напряжения, несмотря на изменения тока, передаваемого по цепи При нормальных условиях устройство привоПереключатель 25 выходных рабочих обмоток диться в действие посредством информации о подсоединен через трубопровод 26 к трубопрововеличине давления в соответствии с информациду 14, предназначенному для слива Переключаей относительно включения элемента подвода тель 25 выходных рабочих обмоток фактически питания, который непосредственно начинает опетакже охлаждают посредством воспламеняемой рацию 23 открытия сливного клапана 15 Сливной охлаждающей жидкости Из-за его малого объема клапан позволяет непосредственно уменьшить взрыв переключателя выходных рабочих обмоток давление в корпусе 2 трансформатора 1, в речрезвычайно сильный и может сопровождаться зультате чего, большая часть элементов которого разбрызгиванием струй горящей охлаждающей останется неповрежденной за исключением лишь жидкости Трубопровод 26 снабжен тарированной тех элементов, которые расположены очень близдиафрагмой 27, способной разрываться в резулько к электрической дуге, вызванной дефектом тате короткого замыкания и, следовательно, изизоляции быточного давления внутри переключателя 25 Открытие клапана 15 позволяет избежать выходных рабочих обмоток Это предохраняет разлива зажженной жидкости после того, как корпус указанного переключателя 25 выходных инертный газ 16 будет нагнетаться внутрь возрабочих обмоток от взрыва Этот переключатель можно поврежденного корпуса 2 В конечном счетакже содержит датчик 28 давления, который одте, открытие клапана 15 вызывает декомпрессию ной с одной стороны связан с питающей изоляцив трубопроводе 9, что приводит к закрытию автоонной гильзой трансформатора 1 для приведения матически управляемого клапана 10 Подпиточее в действие, а с другой стороны - с устройством ный бак 8 таким образом становиться изолиро22 управления для включения в работу предохраванным и жидкость 7, которую он содержит, нительного устройства в случае короткого замыотсечена от огня Открытие клапана 15 также быкания в переключателе 25 выходных рабочих обстро снижает опасность взрыва и повышает веромоток ятность того, что корпус 2 трансформатора 1 останется нетронутым Настоящее изобретение, таким образом, предлагает способ и устройство для предотвраОпасность загорания поэтому уменьшается, щения взрывов и загораний в электрическом однако после частичного опорожнения корпуса 2, трансформаторе, которое требует нескольких моступень 24 вдувания инертного газа 16 внутрь дификаций для нахождения составных элементов, днища корпуса 2 систематически приводят в дейкоторые чрезвычайно быстро обнаруживают разствие после временных пауз, например, 20 секунд, рушения изоляции и которые работают главным для того чтобы размешивать жидкость 7 так, чтообразом одновременно с тем, чтобы ограничить бы выровнять ее температуру а также для подавокончательные последствия Это позволяет преления любой возможности горения на поверхнодохранить потерю, как трансформатора, так и пести жидкости 7 при быстром притоке кислорода реключателя выходных рабочих обмоток, а также Целесообразность этого заключается втом, чтобы дает возможность свести к минимуму повреждеохлаждающая жидкость 7, в основном масло, могния, вызванные коротким замыканием ло загораться только при температуре выше ее 14 45365 13 Фиг. 1 21 датчик давления пусковая датчик элемента даі•чик давпЙНИЯ пусковой датчик температуры датчик '—-_ Открытый масляный сливной клапан задержка нагнвгавиьйээотв основание трансферы агора .24 Фиг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
