Пристрій для очищення рідин в електричному полі

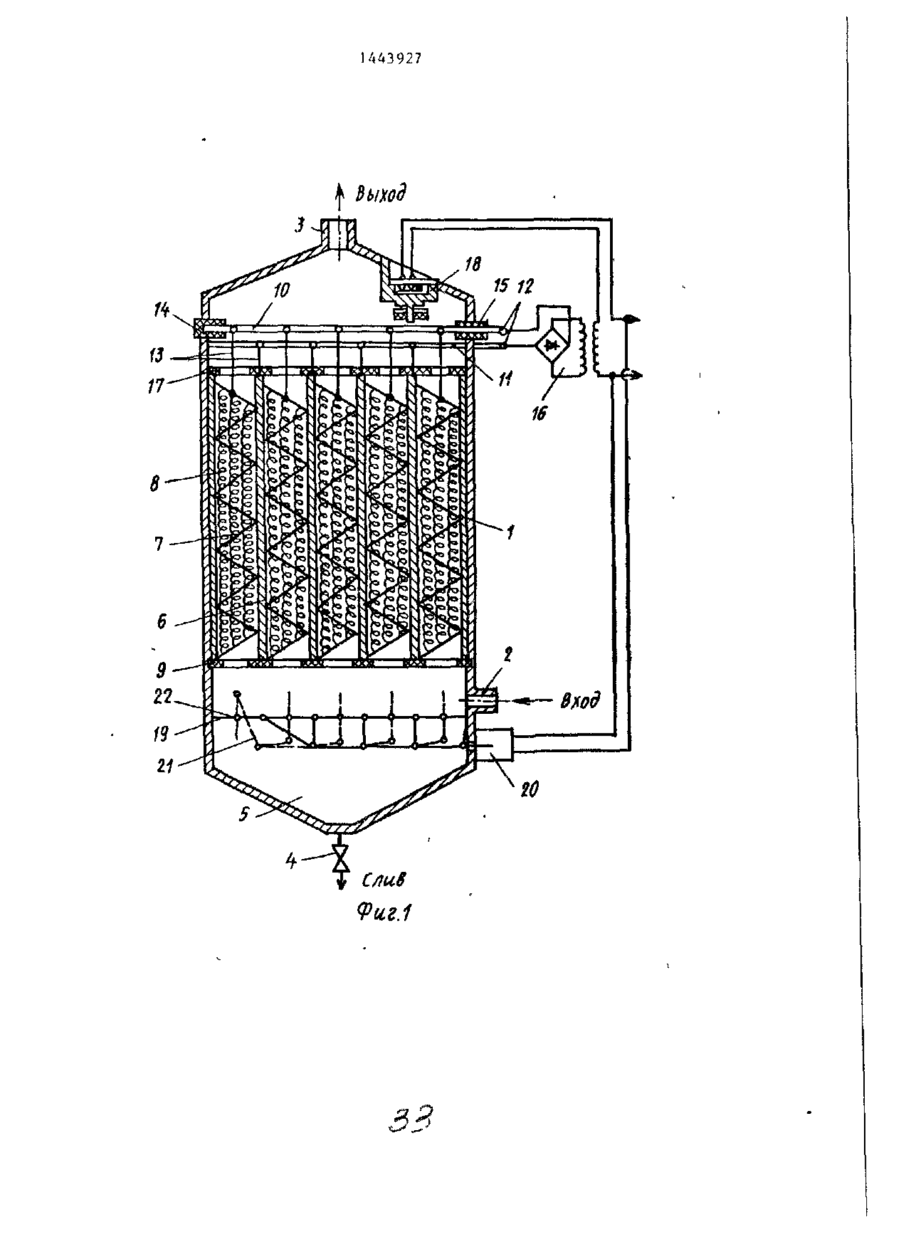

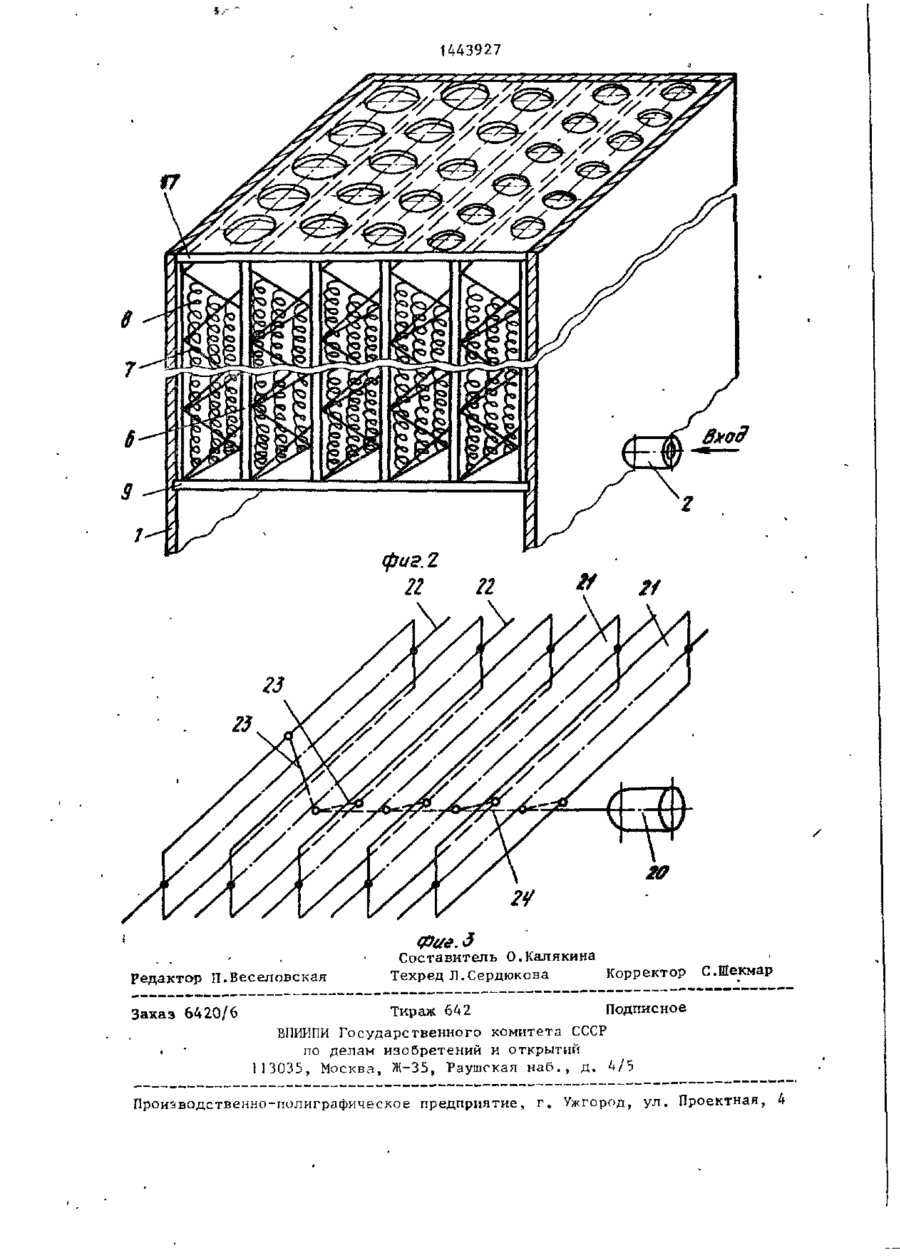

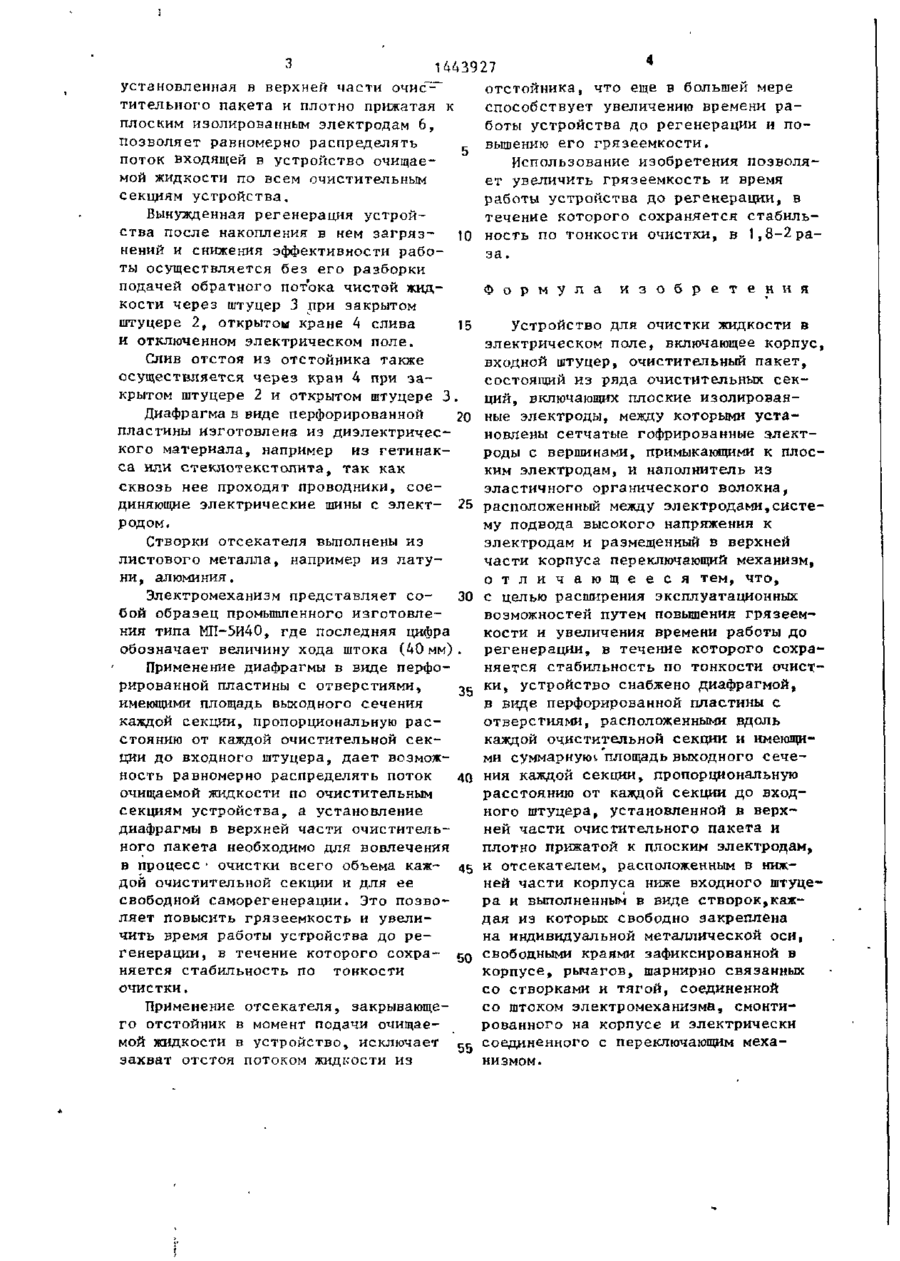

СОЮЗ СОВЕТСКИХ " СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5Р 4 В Of D 1 7 / 0 6 , С 10 G 3 3 / 0 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 4212523/31-26 "' ".'V ' ; (22) 20.03.87 '; (46) 15.12.88.Бюл. № 46 (71) Киевский институт инженеров гражданской авиации им.60-летия СССР (72) В.Г.Кривченко, С.В.Чирков, В.В.Гаража и В.И.Казанец (53) 66.066.5(083.8) ( (56) Авторское свидетельство СССР I 1144725, кл. В ОТ D 17/06, 1984. * P (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЖИДКОСТИ В ЭЛЕКТРИЧЕСКОМ ПОЛЕ (57) Изобретение откосится к устройствам для очистки жидкости в электрическом поле, относится к области очистки диэлектрических жидкостей ' (ДЖ) от механических частиц загрязнений (МЧЗ). Целью изобретения является расширение эксплуатационных возможностей устройства путем повышения грязеемкости и увеличения времени работы до регенерации, в тече К ние которое сохраняется стабильность по тонкости очистки. Устройство имеет диафрагму в виде перфорированной пластины с отверстиями, расположенными вдоль каждой очистительной секции и имеющими суммарную площадь выходного сечения в каждой секции, пропорциональную расстоянию от каждой секции до входного штуцера. Диафрагма установлена в верхней части очистительного пакета для вовлечения в процесс очистки ДЖ всего объема каждой секции и их свободной саморегенерации и плотно прижата к плоским изолированным электродам. Устройство содержит также отсекатель»расположенный в нижней части корпуса ни же входного штуцера и закрывающий отстойник в момент подачи очищаемой ДЖ в устройство для исключения захвата отстоя потоком "ДЖ из отстойника. _ш 3 и л . ' '""* • '"'"'•*' • 1443927 Изобретение относится к очистке диэлектрических жидкостей от механических частиц загрязнений в электрическом поле и может быть использова- с но для очистки рабочих жидкостей гидравлических систем, смазочньк масел, топлив двигателей внутреннего сгорания и промывочных жидкостей, обладающих высокими диэлектрическими свойст-10 вами. штуцера 2 и состоит из створок 21, каждая из которых свободно закреплена на индивидуальной металлической оси 22, свободными краями зафиксированной в корпусе 1, рычагов 23, шарнирно связанных со створками 21 и тягой 24, соединенной со штоком электромеханизма 20, смонтированного на корпусе 1 и электрически соединенного с переключающим механизмом 18. Целью изобретения является расширение эксплуатационных возможностей устройства путем повышения грязеемкости и увеличения времени работы уст-15 ройства до регенерации, в течение которого сохраняется стабильность по тонкости очистки. На фиг.1 представлено устройство для очистки жидкости в электрическом 20 поле (отсекатель изображен в закрытом положении, что соответствует процессу работы устройства, пунктиром показано открытое положение отсекателя - при нерабочем состоянии уст25 ройства; на фиг.2 - расположение перфорированной пластины - диафрагмы в ! устройстве; на фиг.З - отсекатель в открытом положении. Устройство для очистки жидкости в электрическом поле работает следующим образом. Очищаемая жидкость заполняет пространство между электродами 6 и 7, поднимается поплавок переключающего механизма 18 и замыкаются его контакты. При этом подается питание на электромеханнзм 20, шток его втягивается на величину хода штока, его тяга 24 смещается вправо, и створки 21 отсекателя» шарнирно связанные посредством рычагов 23 с тягой 24, закрываются, тем самым отсекая отстойник от входящего в устройство потока жидкости. В этот же момент высокое напряжение подается на электроды 6 и 7 через клеммы ]2 от высоковольтного источника 16 питания. Устройство для очистки жидкости в ЗО электрическом поле содержит корпус 1, штуцеры 2 и 3 для входа очищаемой и выхода очищенной жидкости, кран 4 •для слива отстоя из отстойника 5 устройства и для его регенерации. В кор- 35 пусе 1 размещены плоские электроды 6, сетчатые гофрированные электроды ?, примыкающие вершинами гофров к плоским электродам, наполнитель 8 из органического эластичного волокна,опор- 40 ные диэлектрические пластины 9, на которые опираются электроды 6 и 7, электрические пины 10 и 11 с клеммами 12 подвода высокого напряжения от источника питания к электродам и сое-45 динительные проводники 13. Шина 10 изолирована от корпуса 1 диэлектрическими втулками 14 и 15, а шина 11 замкнута на заземленный корпус.Устройство содержит источник 16 питания. В верхней части очистительного 50 пакета размещена диафрагма 17, которая плотно прижата к плоским изолированным электродам 6. В верхней части корпуса смонтирован переключаю- ее щий механизм 18, а в нижней - отсекатель 19 и электромеханизм 20. Отсекатель 19 расположен в нижней части корпуса 1 ниже входного Под воздействием неоднородного электрического поля механические частицы загрязнений осаждаются преимущественно на поверхности поляризованного в электрическом поле волокна 8 и частично на изоляции плоских электродов 6 в зонах наибольшей неоднородности электрического поля - у вершин гофров сетчатых электродов 7. При отключении питания снимается высокое напряжение с электродов 6 и 7 и одновременно отключается питание электромеханизма 20. Тяга 24 движется влево и створки 21 отсекателя открываются. С этого времени и до момента повторной подачи питания на высоковольтный источник 16 и электромеханизм 20 происходит саморегенерация устройства, и задержанные им в процессе частицы загрязнений осаждаются в отстойник 5 под действием сил гравитации. Диафрагма 17 в виде перфорированной пластины с отверстиями, расположенными вдоль каждой очистительной секции устройства и имеющими площадь выходного сечения каждой секции, пропорциональную расстоянию от каждой очистительной секции до входного штуцера, 1443927 з установленная в верхней части очисотстойника, что еще в большей мере тительного пакета и плотно прижатая к способствует увеличению времени р а плоским изолированным электродам 6, боты устройства до регенерации и п о позволяет равномерно распределять _ вышению его грязеемкости. . 5 Использование изобретения позволяпоток входящей в устройство очищаеет увеличить грязеемкость и время мой жидкости по всем очистительным работы устройства до регенерации, в секциям устройства. течение которого сохраняется стабильВынужденная регенерация устройность по тонкости очистки, в 1,8-2 р а ства после накопления в нем з а г р я з ю за. нений и снижения эффективности р а б о ты осуществляется без его разборки Ф о р м у л а и з о б р е т е н и я подачей обратного пот'ока чистой жидкости через штуцер 3 при закрытом Устройство для очистки жидкости в штуцере 2, открытом кране 4 слива 15 электрическом поле, включающее корпус, и отключенном электрическом поле. входной штуцер, очистительный п а к е т , Слив отстоя из отстойника также состоящий из ряда очистительных с е к осуществляется через кран 4 при з а ций, включающих плоские изолированкрытом штуцере 2 и открытом штуцере 3 . ные электроды, между которыми у с т а Диафрагма в виде перфорированной 20 новлены сетчатые гофрированные э л е к т пластины изготовлена из диэлектричесроды с вершинами, примыкающими к плоского материала, например из гетинакким электродам, и наполнитель из са или стеклотекстолита, так как эластичного органического волокна, сквозь нее проходят проводники, с о е расположенный между электродами,систединяющие электрические шины с э л е к т - 25 му подвода высокого напряжения к родом. электродам и размещенный в верхней Створки отсекателя выполнены из части корпуса переключающий механизм, листового металла, например из л а т у о т л и ч а ю щ е е с я тем, ч т о , ни , алюминия. с целью расширения эксплуатационных Электромеханизм представляет с о 30 возможностей путем повышения грязеембой образец промышленного и з г о т о в л е кости и увеличения времени работы до ния типа МП-5И40, где последняя цифра регенерации, в течение которого сохраобозначает величину хода штока (40 мм) . няется стабильность по тонкости очистПрименение диафрагмы в виде перфоки, устройство снабжено диафрагмой, рированной пластины с отверстиями, 3 5 в виде перфорированной пластины с имеющими площадь выходного сечения отверстиями, расположенными вдоль каждой секции, пропорциональную р а с каждой очистительной секции и имеющистоянию от каждой очистительной с е к ми суммарную!, площадь выходного с е ч е ции до входного штуцера, д а е т возможния каждой секции, пропорциональную ность равномерно распределять поток 40 расстоянию от каждой секции до входочищаемой жидкости по очистительным ного штуцера, установленной в верхсекциям устройства, а установление ней части, очистительного пакета и диафрагмы в верхней части очистительплотно прижатой к плоским электродам, ного пакета необходимо для вовлечения и отсекателем, расположенным в нижв процесс • очистки всего объема каж- 45 ней части корпуса ниже входного штуцедой очистительной секции и для ее ра и выполненным в виде створок,кажсвободной саморегенерации. Это п о з в о дая из которых свободно закреплена ляет повысить грязеемкость и увелина индивидуальной металлической оси, чить время работы устройства до р е свободными краями зафиксированной в генерации, в течение которого сохра- ^о корпусе, рычагов, шарнирносвязанных няется стабильность по тонкости со створками и тягой, соединенной очистки. со штоком электромеханиэма, смонтиПрименение отсекателя, закрывающерованного на корпусе и электрически го отстойник в момент подачи очищаесоединенного с переключающим мехамой жидкости в устройство, исключает 5 & низмом. захват отстоя потоком жидкости из 443927 food \ 20 1443927 Фае. 3 Редактор П.Веселовская Составитель О.Калякина Техред Б.Сердюкова Корректор Заказ 6420/6 Тираж 642 С.Шекмар Подписное ВПИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, k •л
