Зубець для сільськогосподарського землеобробного знаряддя та сільськогосподарська машина

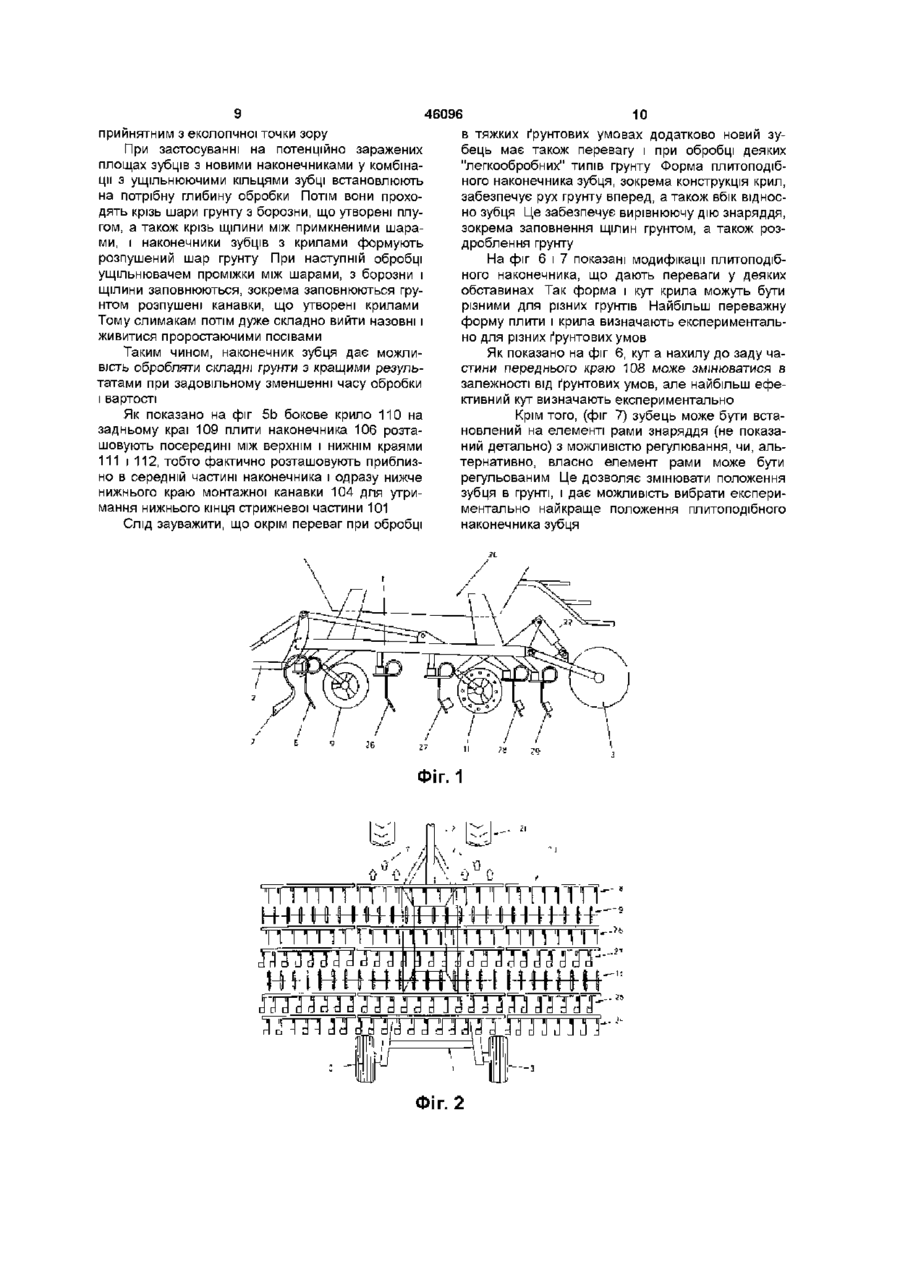

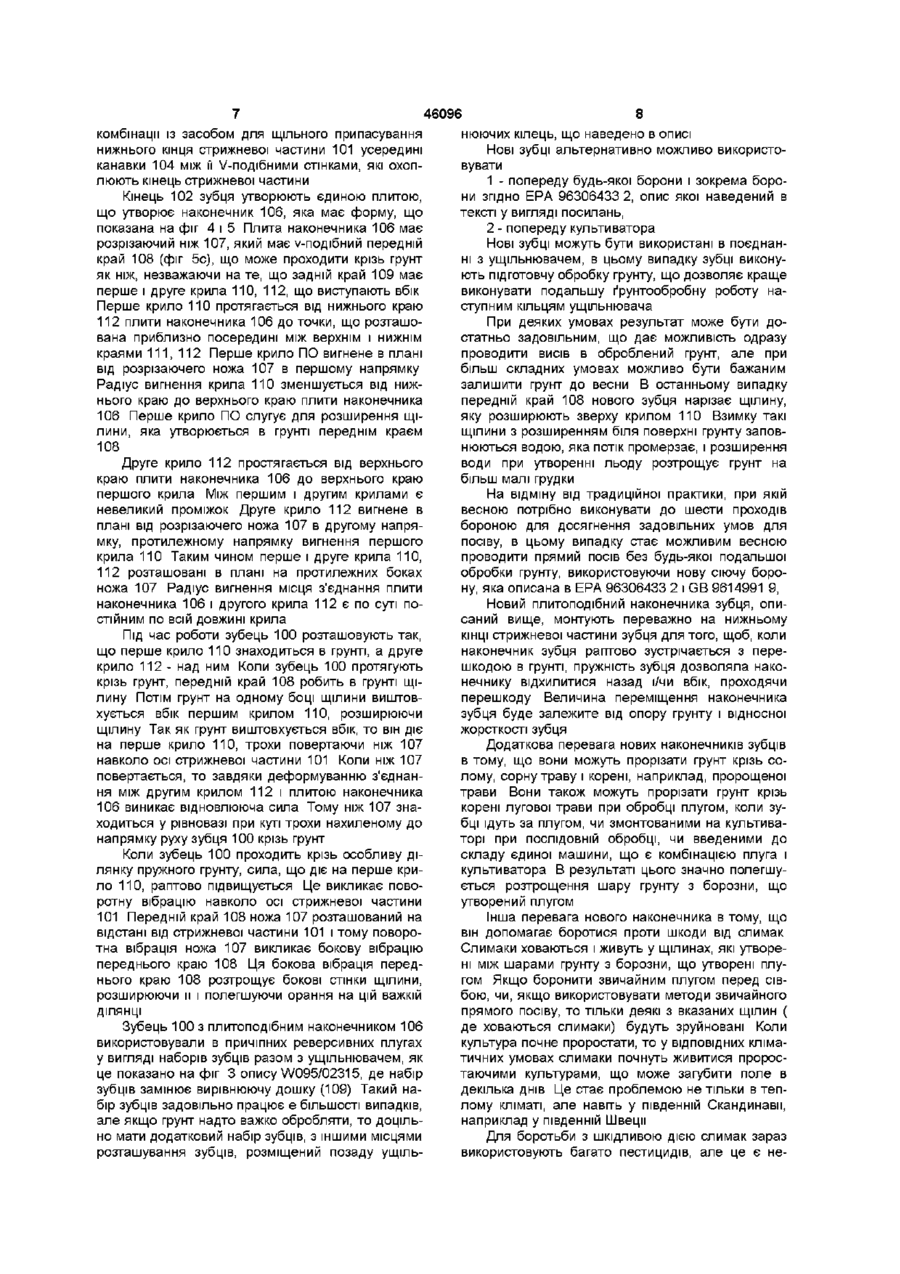

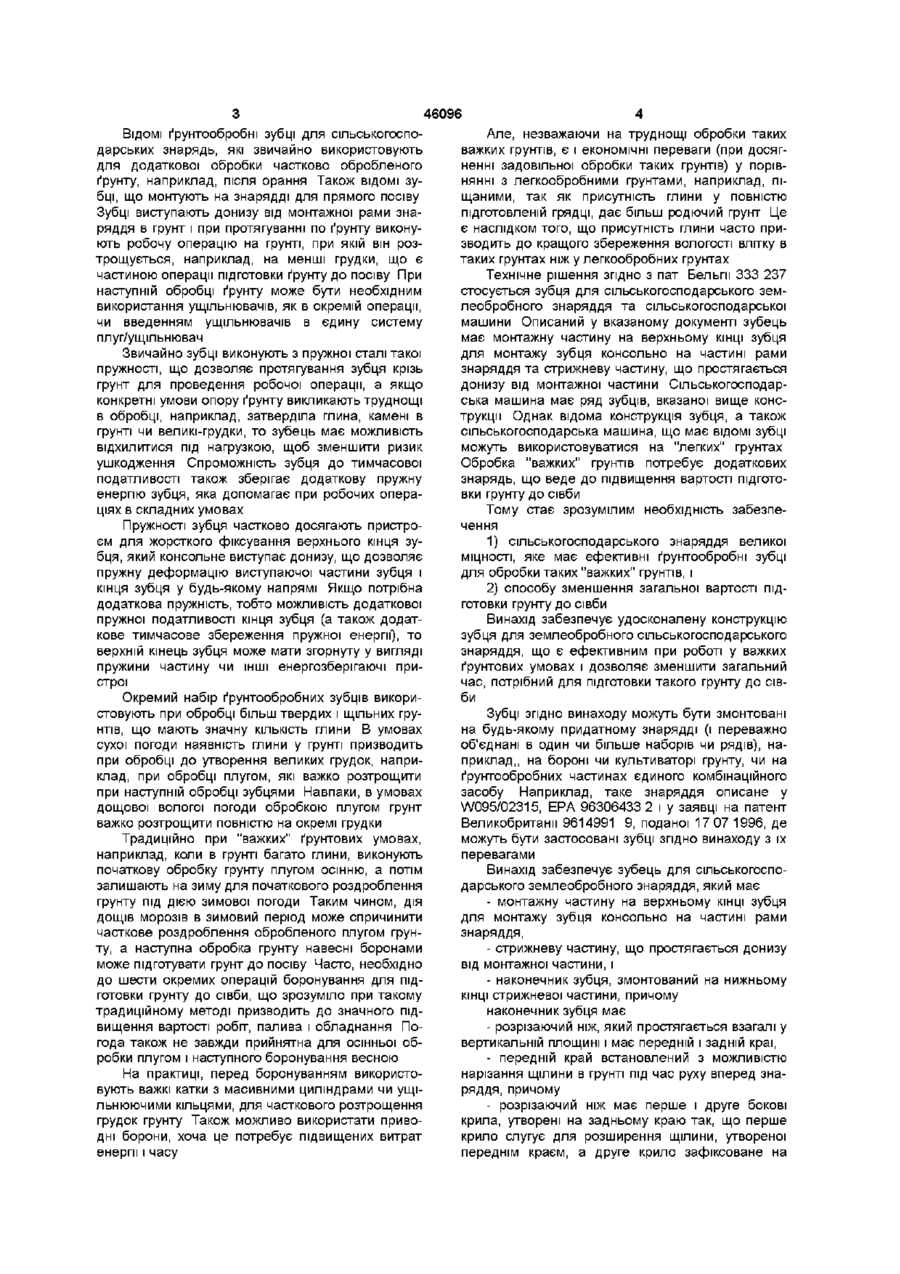

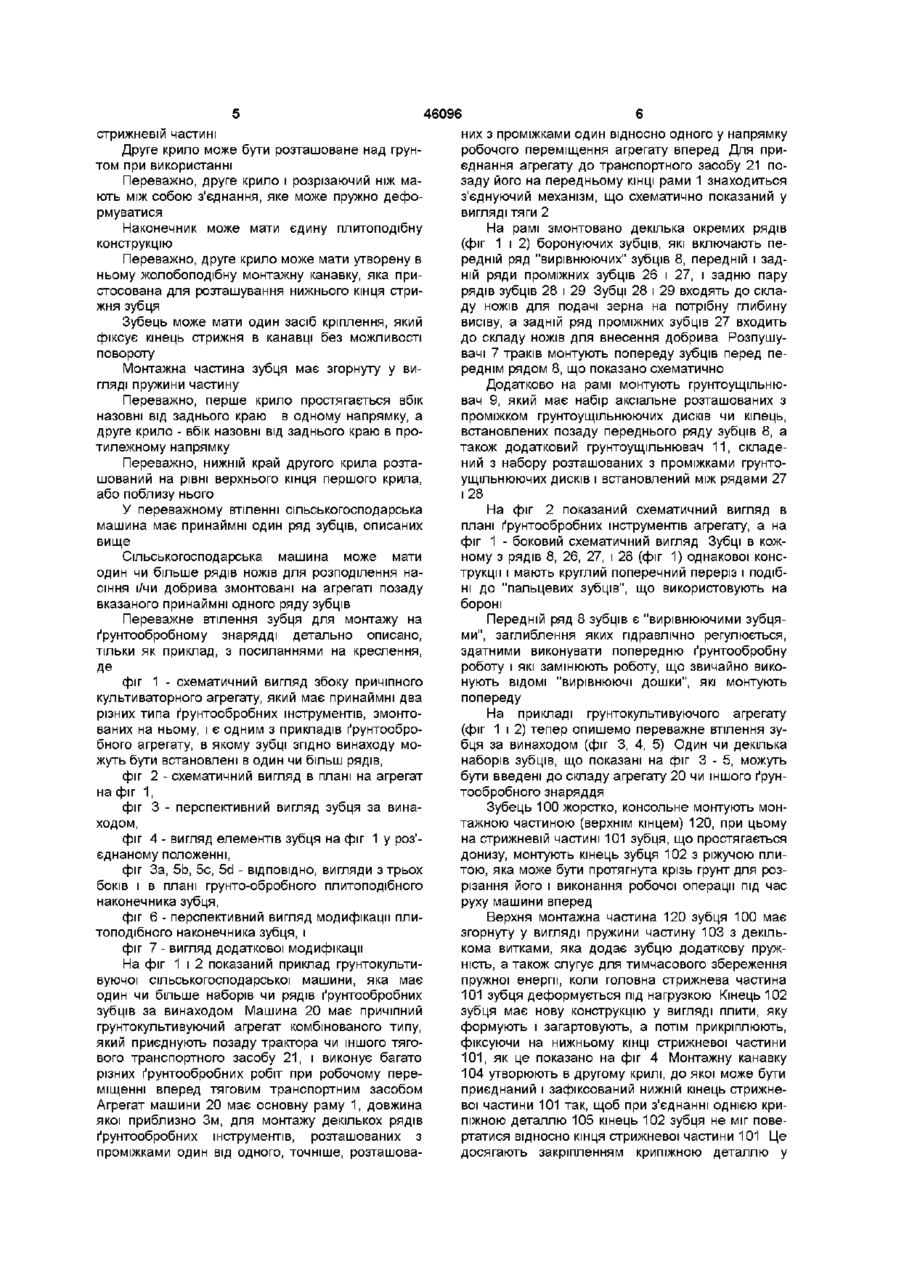

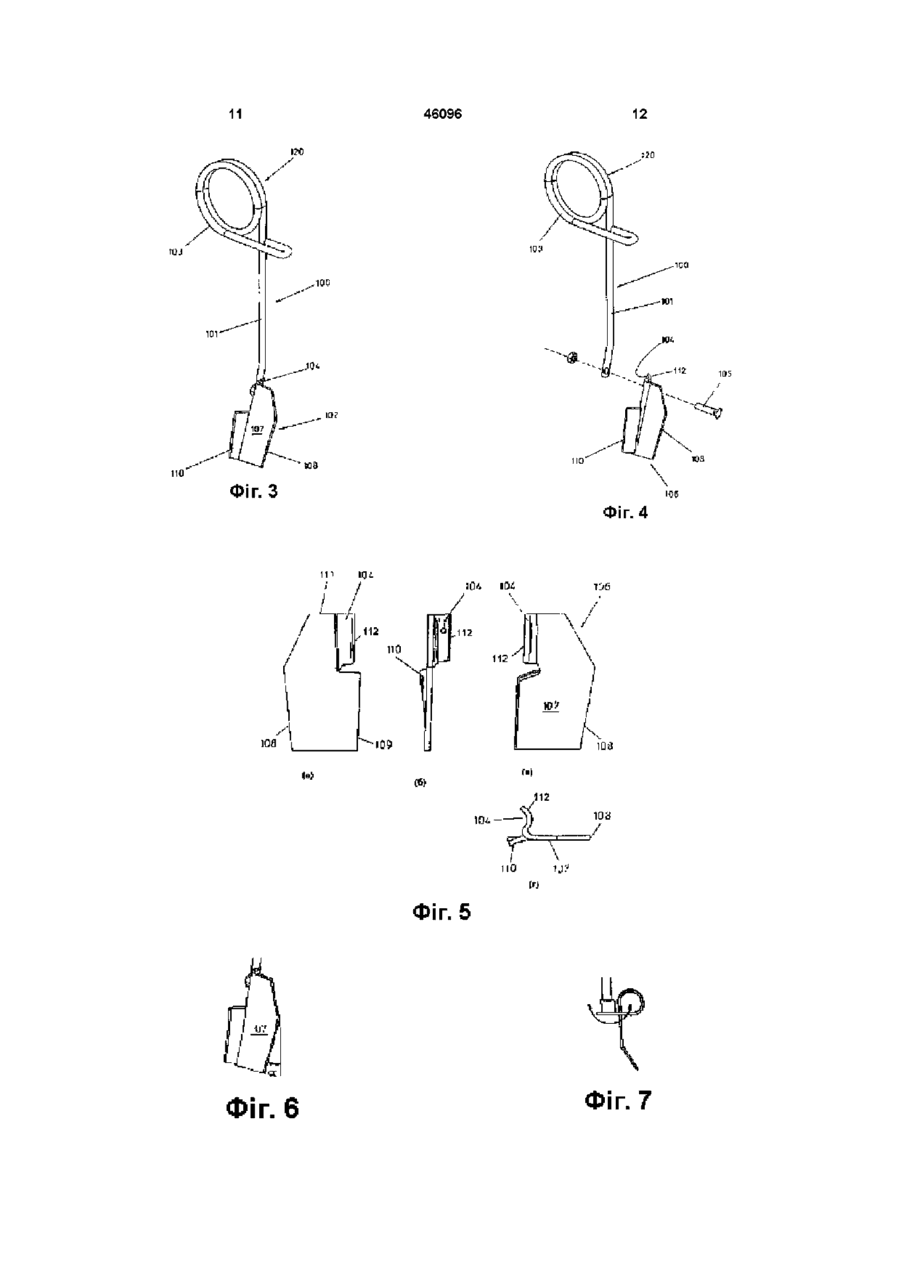

1 Зубець (100) для сільськогосподарського землеобробного знаряддя (20), який має монтажну частину (120) на верхньому КІНЦІ зубця для монтажу зубця консольно на частині рами знаряддя, стрижневу частину (101), що простягається донизу від монтажної частини (120), який відрізняється тим, що має наконечник (106) зубця, змонтований на нижньому КІНЦІ стрижневої частини (101), причому наконечник (106) зубця має розрізаючий ніж (107), який простягається у вертикальній площині і має передній і задній краї (108, 109), передній край (108) встановлений з можливістю нарізання щілини в грунті під час руху вперед знаряддя (20), причому розрізаючий ніж (107) має перше і друге бокові крила (110, 112), утворені на задньому краю (109) так, що перше крило (110) слугує для розширення щілини, утвореної переднім краєм (108), а друге крило (112) зафіксоване на стрижневій частині (101) 2 Зубець за п 1, який відрізняється тим, що друге крило (112) розташоване над грунтом при використанні 3 Зубець за п 1 чи п 2, який відрізняється тим, що друге крило (112) і розрізаючий ніж (107) мають між собою з'єднання, яке може пружно деформуватися 4 Зубець за будь-яким з пп 1-3, який відрізняється тим, що наконечник (106) має єдину плитоподібну конструкцію 5 Зубець за будь-яким з пп 1-4, який відрізняється тим, що друге крило (112) має утворену в ньому жолобоподібну монтажну канавку (104), яка пристосована для розташування нижнього кінця стрижня (101) зубця 6 Зубець за п 5, який відрізняється тим, що має один засіб (105) кріплення, який фіксує кінець стрижня (101) в канавці (104) без можливості повороту 7 Зубець за будь-яким з пп 1-6, який відрізняється тим, що монтажна частина (120) зубця (100) має згорнуту у вигляді пружини частину (103) 8 Зубець за будь-яким з пп 1-7, який відрізняється тим, що перше крило (110) простягається вбік назовні від заднього краю (109) в одному напрямку, а друге крило (112) - вбік назовні від заднього краю (109) в протилежному напрямку 9 Зубець за п 8, який відрізняється тим, що нижній край другого крила (112) розташований на рівні верхнього кінця першого крила (110) або поблизу нього 10 Сільськогосподарська машина (20), яка відрізняється тим, що має принаймні один ряд зубців (27) за будь-яким з пунктів 1-9 11 Сільськогосподарська машина за п 10, яка відрізняється тим, що один чи більше рядів ножів для розподілення насіння і/ чи добрива змонтовані на агрегаті позаду вказаного принаймні одного ряду зубців (27) Винахід відноситься до зубців, що монтують на сільськогосподарське знаряддя, і якими обробляють грунт, для його підготовки до наступної сівби Є багато різних типів ґрунтообробного знаряддя, яке використовують в сільському господарстві, наприклад, плуги, борони (включаючи приводні борони), культиватори і грунтоущільнювачі, таке знаряддя використовують для виконання деяких окремих операцій, а в інших випадках для виконанні багатообробних операцій за один прохід, коли вони входять до складу ЦІЛІСНИХ комбінаційних систем Прикладом такої системи є реверсивний плуг/ущільнювач (див WO95/02315) О (О о (О 46096 ВІДОМІ ґрунтообробні зубці для сільськогосподарських знарядь, які звичайно використовують для додаткової обробки частково обробленого ґрунту, наприклад, після орання Також ВІДОМІ зубці, що монтують на знарядді для прямого посіву Зубці виступають донизу від монтажної рами знаряддя в грунт і при протягуванні по ґрунту виконують робочу операцію на грунті, при якій він розтрощується, наприклад, на менші грудки, що є частиною операції підготовки ґрунту до посіву При наступній обробці ґрунту може бути необхідним використання ущільнювачів, як в окремій операції, чи введенням ущільнювачів в єдину систему плуг/ущільнювач Звичайно зубці виконують з пружної сталі такої пружності, що дозволяє протягування зубця крізь грунт для проведення робочої операції, а якщо конкретні умови опору ґрунту викликають труднощі в обробці, наприклад, затверділа глина, камені в грунті чи великі-грудки, то зубець має можливість відхилитися під нагрузкою, щоб зменшити ризик ушкодження Спроможність зубця до тимчасової податливості також зберігає додаткову пружну енергію зубця, яка допомагає при робочих операціях в складних умовах Пружності зубця частково досягають пристроєм для жорсткого фіксування верхнього кінця зубця, який консольне виступає донизу, що дозволяє пружну деформацію виступаючої частини зубця і кінця зубця у будь-якому напрямі Якщо потрібна додаткова пружність, тобто можливість додаткової пружної податливості кінця зубця (а також додаткове тимчасове збереження пружної енергії), то верхній кінець зубця може мати згорнуту у вигляді пружини частину чи ІНШІ енергозберігаючі пристрої Окремий набір ґрунтообробних зубців використовують при обробці більш твердих і щільних грунтів, що мають значну КІЛЬКІСТЬ ГЛИНИ В умовах сухої погоди наявність глини у грунті призводить при обробці до утворення великих грудок, наприклад, при обробці плугом, які важко розтрощити при наступній обробці зубцями Навпаки, в умовах дощової вологої погоди обробкою плугом грунт важко розтрощити повністю на окремі грудки Традиційно при "важких" ґрунтових умовах, наприклад, коли в грунті багато глини, виконують початкову обробку грунту плугом осінню, а потім залишають на зиму для початкового роздроблення грунту під дією зимової погоди Таким чином, дія дощів морозів в зимовий період може спричинити часткове роздроблення обробленого плугом грунту, а наступна обробка грунту навесні боронами може підготувати грунт до посіву Часто, необхідно до шести окремих операцій боронування для підготовки грунту до сівби, що зрозуміло при такому традиційному методі призводить до значного підвищення вартості робіт, палива і обладнання Погода також не завжди прийнятна для осінньої обробки плугом і наступного боронування весною На практиці, перед боронуванням використовують важкі катки з масивними циліндрами чи ущільнюючими кільцями, для часткового розтрощення грудок грунту Також можливо використати приводні борони, хоча це потребує підвищених витрат енергії і часу Але, незважаючи на труднощі обробки таких важких грунтів, є і економічні переваги (при досягненні задовільної обробки таких грунтів) у порівнянні з легкообробними грунтами, наприклад, піщаними, так як присутність глини у повністю підготовленій грядці, дає більш родючий грунт Це є наслідком того, що присутність глини часто призводить до кращого збереження вологості влітку в таких грунтах ніж у легкообробних грунтах Технічне рішення згідно з пат Бельгії 333 237 стосується зубця для сільськогосподарського землеобробного знаряддя та сільськогосподарської машини Описаний у вказаному документі зубець має монтажну частину на верхньому КІНЦІ зубця для монтажу зубця консольно на частині рами знаряддя та стрижневу частину, що простягається донизу від монтажної частини Сільськогосподарська машина має ряд зубців, вказаної вище конструкції Однак відома конструкція зубця, а також сільськогосподарська машина, що має ВІДОМІ зубці можуть використовуватися на "легких" грунтах Обробка "важких" грунтів потребує додаткових знарядь, що веде до підвищення вартості підготовки грунту до сівби Тому стає зрозумілим необхідність забезпечення 1) сільськогосподарського знаряддя великої МІЦНОСТІ, яке має ефективні ґрунтообробні зубці для обробки таких "важких" грунтів, і 2) способу зменшення загальної вартості підготовки грунту до сівби Винахід забезпечує удосконалену конструкцію зубця для землеобробного сільськогосподарського знаряддя, що є ефективним при роботі у важких ґрунтових умовах і дозволяє зменшити загальний час, потрібний для підготовки такого грунту до сівби Зубці згідно винаходу можуть бути змонтовані на будь-якому придатному знарядді (і переважно об'єднані в один чи більше наборів чи рядів), наприклад,, на бороні чи культиваторі грунту, чи на ґрунтообробних частинах єдиного комбінаційного засобу Наприклад, таке знаряддя описане у W095/02315, ЕРА 96306433 2 і у заявці на патент Великобританії 9614991 9, поданої 17 07 1996, де можуть бути застосовані зубці згідно винаходу з їх перевагами Винахід забезпечує зубець для сільськогосподарського землеобробного знаряддя, який має - монтажну частину на верхньому КІНЦІ зубця для монтажу зубця консольно на частині рами знаряддя, - стрижневу частину, що простягається донизу від монтажної частини, і - наконечник зубця, змонтований на нижньому КІНЦІ стрижневої частини, причому наконечник зубця має - розрізаючий ніж, який простягається взагалі у вертикальній площині і має передній і задній краї, - передній край встановлений з можливістю нарізання щілини в грунті під час руху вперед знаряддя, причому - розрізаючий ніж має перше і друге бокові крила, утворені на задньому краю так, що перше крило слугує для розширення щілини, утвореної переднім краєм, а друге крило зафіксоване на 46096 стрижневій частині них з проміжками один відносно одного у напрямку Друге крило може бути розташоване над грунробочого переміщення агрегату вперед Для притом при використанні єднання агрегату до транспортного засобу 21 поПереважно, друге крило і розрізаючий ніж мазаду його на передньому КІНЦІ рами 1 знаходиться ють між собою з'єднання, яке може пружно дефоз'єднуючий механізм, що схематично показаний у рмуватися вигляді тяги 2 Наконечник може мати єдину плитоподібну На рамі змонтовано декілька окремих рядів конструкцію (фіг 1 і 2) боронуючих зубців, які включають передній ряд "вирівнюючих" зубців 8, передній і задПереважно, друге крило може мати утворену в ній ряди проміжних зубців 26 і 27, і задню пару ньому жолобоподібну монтажну канавку, яка прирядів зубців 28 і 29 Зубці 28 і 29 входять до скластосована для розташування нижнього кінця стриду ножів для подачі зерна на потрібну глибину жня зубця висіву, а задній ряд проміжних зубців 27 входить Зубець може мати один засіб кріплення, який до складу ножів для внесення добрива Розпушуфіксує кінець стрижня в канавці без можливості вачі 7 траків монтують попереду зубців перед пеповороту реднім рядом 8, що показано схематично Монтажна частина зубця має згорнуту у вигляді пружини частину Додатково на рамі монтують грунтоущільнювач 9, який має набір аксіальне розташованих з Переважно, перше крило простягається вбік проміжком грунтоущільнюючих дисків чи кілець, назовні від заднього краю в одному напрямку, а встановлених позаду переднього ряду зубців 8, а друге крило - вбік назовні від заднього краю в протакож додатковий грунтоущільнювач 11, складетилежному напрямку ний з набору розташованих з проміжками грунтоПереважно, нижній край другого крила розтаущільнюючих дисків і встановлений між рядами 27 шований на рівні верхнього кінця першого крила, і 28 або поблизу нього У переважному втіленні сільськогосподарська На фіг 2 показаний схематичний вигляд в машина має принаймні один ряд зубців, описаних плані ґрунтообробних інструментів агрегату, а на вище фіг 1 - боковий схематичний вигляд Зубці в кожному з рядів 8, 26, 27, і 28 (фіг 1) однакової консСільськогосподарська машина може мати трукції і мають круглий поперечний переріз і подібодин чи більше рядів ножів для розподілення нані до "пальцевих зубців", що використовують на сіння і/чи добрива змонтовані на агрегаті позаду бороні вказаного принаймні одного ряду зубців Переважне втілення зубця для монтажу на Передній ряд 8 зубців є "вирівнюючими зубцяґрунтообробному знарядді детально описано, ми", заглиблення яких гідравлічно регулюється, тільки як приклад, з посиланнями на креслення, здатними виконувати попередню ґрунтообробну Де роботу і які замінюють роботу, що звичайно виконують ВІДОМІ "вирівнюючі дошки", які монтують фіг 1 - схематичний вигляд збоку причіпного попереду культиваторного агрегату, який має принаймні два різних типа ґрунтообробних інструментів, змонтоНа прикладі грунтокультивуючого агрегату ваних на ньому, і є одним з прикладів ґрунтообро(фіг 1 і 2) тепер опишемо переважне втілення зубного агрегату, в якому зубці згідно винаходу мобця за винаходом (фіг 3, 4, 5) Один чи декілька жуть бути встановлені в один чи більш рядів, наборів зубців, що показані на фіг 3 - 5, можуть бути введені до складу агрегату 20 чи іншого ґрунфіг 2 - схематичний вигляд в плані на агрегат тообробного знаряддя на фіг 1, фіг 3 - перспективний вигляд зубця за винаЗубець 100 жорстко, консольне монтують монходом, тажною частиною (верхнім кінцем) 120, при цьому на стрижневій частині 101 зубця, що простягається фіг 4 - вигляд елементів зубця на фіг 1 у роз'донизу, монтують кінець зубця 102 з ріжучою плиєднаному положенні, тою, яка може бути протягнута крізь грунт для розфіг За, 5b, 5c, 5d - ВІДПОВІДНО, ВИГЛЯДИ з трьох різання його і виконання робочої операції під час боків і в плані грунто-обробного плитоподібного руху машини вперед наконечника зубця, фіг 6 - перспективний вигляд модифікації плиВерхня монтажна частина 120 зубця 100 має топодібного наконечника зубця, і згорнуту у вигляді пружини частину 103 з декількома витками, яка додає зубцю додаткову пружфіг 7 - вигляд додаткової модифікації ність, а також слугує для тимчасового збереження На фіг 1 і 2 показаний приклад грунтокультипружної енергії, коли головна стрижнева частина вуючої сільськогосподарської машини, яка має 101 зубця деформується під нагрузкою Кінець 102 один чи більше наборів чи рядів ґрунтообробних зубця має нову конструкцію у вигляді плити, яку зубців за винаходом Машина 20 має причіпний формують і загартовують, а потім прикріплюють, грунтокультивуючий агрегат комбінованого типу, фіксуючи на нижньому КІНЦІ стрижневої частини який приєднують позаду трактора чи іншого тяго101, як це показано на фіг 4 Монтажну канавку вого транспортного засобу 21, і виконує багато 104 утворюють в другому крилі, до якої може бути різних ґрунтообробних робіт при робочому переприєднаний і зафіксований нижній кінець стрижнеміщенні вперед тяговим транспортним засобом вої частини 101 так, щоб при з'єднанні однією криАгрегат машини 20 має основну раму 1, довжина піжною деталлю 105 кінець 102 зубця не міг повеякої приблизно Зм, для монтажу декількох рядів ртатися відносно кінця стрижневої частини 101 Це ґрунтообробних інструментів, розташованих з досягають закріпленням крипіжною деталлю у проміжками один від одного, точніше, розташова 8 46096 нюючих кілець, що наведено в описі Нові зубці альтернативно можливо використовувати 1 - попереду будь-якої борони і зокрема борони згідно ЕРА 96306433 2, опис якої наведений в тексті у вигляді посилань, 2 - попереду культиватора Нові зубці можуть бути використані в поєднанні з ущільнювачем, в цьому випадку зубці виконують підготовчу обробку грунту, що дозволяє краще виконувати подальшу ґрунтообробну роботу наступним кільцям ущільнювача При деяких умовах результат може бути достатньо задовільним, що дає можливість одразу проводити висів в оброблений грунт, але при більш складних умовах можливо бути бажаним залишити грунт до весни В останньому випадку передній край 108 нового зубця нарізає щілину, яку розширюють зверху крилом 110 Взимку такі щілини з розширенням біля поверхні грунту заповнюються водою, яка потік промерзає, і розширення води при утворенні льоду розтрощує грунт на Друге крило 112 простягається від верхнього більш малі грудки краю плити наконечника 106 до верхнього краю першого крила Між першим і другим крилами є На відміну від традиційної практики, при якій невеликий проміжок Друге крило 112 вигнене в весною потрібно виконувати до шести проходів плані від розрізаючего ножа 107 в другому напрябороною для досягнення задовільних умов для мку, протилежному напрямку вигнення першого посіву, в цьому випадку стає можливим весною крила 110 Таким чином перше і друге крила 110, проводити прямий посів без будь-якої подальшої 112 розташовані в плані на протилежних боках обробки грунту, використовуючи нову сіючу бороножа 107 Радіус вигнення місця з'єднання плити ну, яка описана в ЕРА 96306433 2 і GB 9614991 9, наконечника 106 і другого крила 112 є по суті поНовий плитоподібний наконечника зубця, опистійним по всій довжині крила саний вище, монтують переважно на нижньому КІНЦІ стрижневої частини зубця для того, щоб, коли Під час роботи зубець 100 розташовують так, наконечник зубця раптово зустрічається з перещо перше крило 110 знаходиться в грунті, а друге шкодою в грунті, пружність зубця дозволяла накокрило 112 - над ним Коли зубець 100 протягують нечнику відхилитися назад і/чи вбік, проходячи крізь грунт, передній край 108 робить в грунті щіперешкоду Величина переміщення наконечника лину Потім грунт на одному боці щілини виштовзубця буде залежите від опору грунту і відносної хується вбік першим крилом 110, розширюючи жорсткості зубця щілину Так як грунт виштовхується вбік, то він діє на перше крило 110, трохи повертаючи ніж 107 Додаткова перевага нових наконечників зубців навколо осі стрижневої частини 101 Коли ніж 107 в тому, що вони можуть прорізати грунт крізь соповертається, то завдяки деформуванню з'єднанлому, сорну траву і корені, наприклад, пророщеної ня між другим крилом 112 і плитою наконечника трави Вони також можуть прорізати грунт крізь 106 виникає відновлююча сила Тому ніж 107 знакорені лугової трави при обробці плугом, коли зуходиться у рівновазі при куті трохи нахиленому до бці ідуть за плугом, чи змонтованими на культиванапрямку руху зубця 100 крізь грунт торі при ПОСЛІДОВНІЙ обробці, чи введеними до складу єдиної машини, що є комбінацією плуга і Коли зубець 100 проходить крізь особливу дікультиватора В результаті цього значно полегшулянку пружного грунту, сила, що діє на перше криється розтрощення шару грунту з борозни, що ло 110, раптово підвищується Це викликає повоутворений плугом ротну вібрацію навколо осі стрижневої частини 101 Передній край 108 ножа 107 розташований на Інша перевага нового наконечника в тому, що відстані від стрижневої частини 101 і тому поворовін допомагає боротися проти шкоди від слимак тна вібрація ножа 107 викликає бокову вібрацію Слимаки ховаються і живуть у щілинах, які утворепереднього краю 108 Ця бокова вібрація передні між шарами грунту з борозни, що утворені плунього краю 108 розтрощує бокові стінки щілини, гом Якщо боронити звичайним плугом перед сіврозширюючи и і полегшуючи орання на цій важкій бою, чи, якщо використовувати методи звичайного прямого посіву, то тільки деякі з вказаних щілин ( ДІЛЯНЦІ де ховаються слимаки) будуть зруйновані Коли Зубець 100 з плитоподібним наконечником 106 культура почне проростати, то у ВІДПОВІДНИХ клімавикористовували в причіпних реверсивних плугах тичних умовах слимаки почнуть живитися проросу вигляді наборів зубців разом з ущільнювачем, як таючими культурами, що може загубити поле в це показано на фіг 3 опису W095/02315, де набір декілька днів Це стає проблемою не тільки в тепзубців замінює вирівнюючу дошку (109) Такий налому кліматі, але навіть у південній Скандинави, бір зубців задовільно працює є більшості випадків, наприклад у південній Швеції але якщо грунт надто важко обробляти, то доцільно мати додатковий набір зубців, з іншими місцями Для боротьби з шкідливою дією слимак зараз розташування зубців, розміщений позаду ущільвикористовують багато пестицидів, але це є некомбінації із засобом для щільного припасування нижнього кінця стрижневої частини 101 усередині канавки 104 між її V-подібними стінками, які охоплюють кінець стрижневої частини Кінець 102 зубця утворюють єдиною плитою, що утворює наконечник 106, яка має форму, що показана на фіг 4 і 5 Плита наконечника 106 має розрізаючий ніж 107, який має v-подібний передній край 108 (фіг 5с), що може проходити крізь грунт як ніж, незважаючи на те, що задній край 109 має перше і друге крила 110, 112, що виступають вбік Перше крило 110 протягається від нижнього краю 112 плити наконечника 106 до точки, що розташована приблизно посередині між верхнім і нижнім краями 111, 112 Перше крило ПО вигнене в плані від розрізаючего ножа 107 в першому напрямку Радіус вигнення крила 110 зменшується від нижнього краю до верхнього краю плити наконечника 106 Перше крило ПО слугує для розширення щілини, яка утворюється в грунті переднім краєм 108 46096 10 в тяжких ґрунтових умовах додатково новий зуприйнятним з екологічної точки зору бець має також перевагу і при обробці деяких При застосуванні на потенційно заражених "легкообробних" типів грунту Форма плитоподібплощах зубців з новими наконечниками у комбінаного наконечника зубця, зокрема конструкція крил, ції з ущільнюючими кільцями зубці встановлюють забезпечує рух грунту вперед, а також вбік відносна потрібну глибину обробки Потім вони прохоно зубця Це забезпечує вирівнюючу дію знаряддя, дять крізь шари грунту з борозни, що утворені плузокрема заповнення щілин грунтом, а також розгом, а також крізь щілини між примкненими шарадроблення грунту ми, і наконечники зубців з крилами формують розпушений шар грунту При наступній обробці На фіг 6 і 7 показані модифікації плитоподібущільнювачем проміжки між шарами, з борозни і ного наконечника, що дають переваги у деяких щілини заповнюються, зокрема заповнюються груобставинах Так форма і кут крила можуть бути нтом розпушені канавки, що утворені крилами різними для різних грунтів Найбільш переважну Тому слимакам потім дуже складно вийти назовні і форму плити і крила визначають експериментальживитися проростаючими посівами но для різних ґрунтових умов Таким чином, наконечник зубця дає можлиЯк показано на фіг 6, кут а нахилу до заду чавість обробляти складні грунти з кращими резульстини переднього краю 108 може змінюватися в татами при задовільному зменшенні часу обробки залежності від ґрунтових умов, але найбільш ефеі вартості ктивний кут визначають експериментально Як показано на фіг 5Ь бокове крило 110 на Крім того, (фіг 7) зубець може бути встазадньому краї 109 плити наконечника 106 розтановлений на елементі рами знаряддя (не показашовують посередині між верхнім і нижнім краями ний детально) з можливістю регулювання, чи, аль111 і 112, тобто фактично розташовують приблизтернативно, власно елемент рами може бути но в середній частині наконечника і одразу нижче регульованим Це дозволяє змінювати положення нижнього краю монтажної канавки 104 для утризубця в грунті, і дає можливість вибрати експеримання нижнього кінця стрижневої частини 101 ментально найкраще положення плитоподібного наконечника зубця Слід зауважити, що окрім переваг при обробці ФІГ. 1 тттттн ттпттт ьшвнны •Н-Н-ННН- ТГГГПТТТТТ1 ЧИВНЖЛТРНННтШШШТШШТШШЭ д лп ш^зрттп^ттттт-'' ^з I U I J U U 4 i - ' ' - ' U U I J _l i_l L . LJ U ( Фіг. 2 U U 1 I J U U U U U 11 12 46096 Фіг. З Фіг. 4 111 І / \QL Л. / .112 по 112 10 юа і •109 'і ! І 1D8 112 104 — У 110 Фіг. 5 •SJV Фіг. 6 Фіг. 7 13 46096 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
