Сільськогосподарська машина

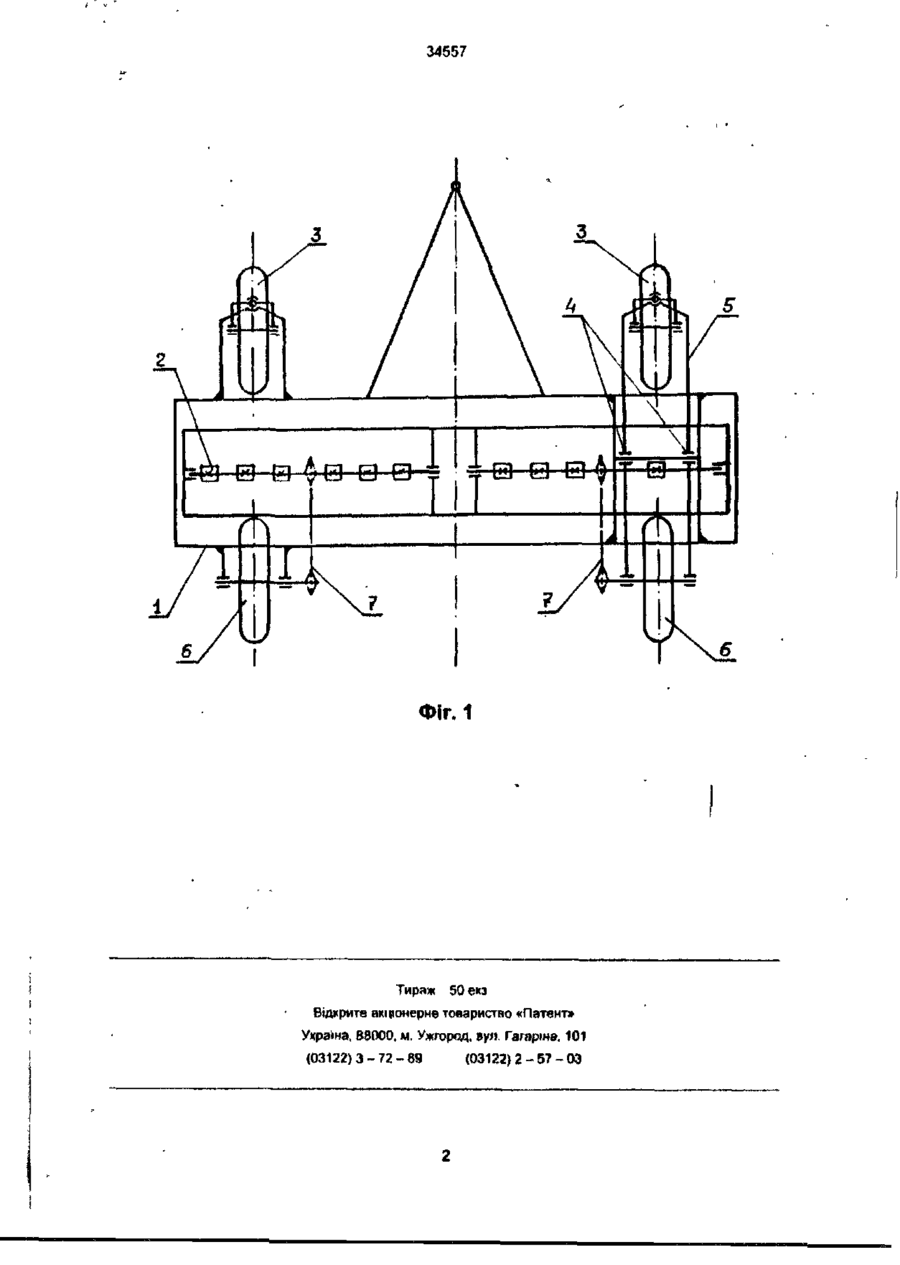

Сільськогосподарська машина, що включає раму з робочими органами І механізмом приводу, чотири колеса - два опорних флюгерних і два опорних приводних, яка відрізняється тим, що одна пара коліс - опорне флюгерне і опорне приводне встановлені послідовно на балансирній підвісці, яка з'єднана з рамою шарніром Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до машин по вирощуванню сільськогосподарських культур. Відома сільськогосподарська машина - сівапка, що включає раму з робочими органами, механізм привода і чотири колеса - два опорних флюгерних і два опорних приводних, які жорстко закріплені на рамі сівалки /1/. Недоліком такої сільськогосподарської машини являється незадовільне копіювання чотирма опорними колесами рельефа поля при їх жорсткому кріпленні до рами сівалки, що призводить до відриву від поверхні поля одного із опорних приводних коліс і зупиненню механізму привода робочих органів та припиненню процесу висіву Найбільш близьким по технічній суті до заявленого являється причіпна зчіпка для складання широкозахватних агрегатів при їх роботі і транспортуванні 12 1, яка складається з шарнірно з'єднаної трьохсекиійної рами у якої дві бокові секції своїми кінцями опираються на шарнірні каретки, кожна з яких мас два опорних флюгерних колеса Така конструкція шарнірної каретки з двома флюгерними колесами забезпечує бездоганне копіювання рельефа поля І перевод агрегата в транспортне положення, але не може бути використана для привода робочих органів, так як флюгерні колеса повертаються навколо вертикальної вю Задача, яка вирішується винаходом при встановленні сільськогосподарської машини на чотири опорних колеса, з яких двоє являються приводними, це забезпечення надійного зчеплення приводних коліс з поверхнею поля при копіюванні його рельефа. Поставлена задача вирішується тим, що чотирьох точкова колісна опора сільськогосподарської машини на поверхню поли замінена трьохточко вою, завдяки встановленню однієї пари коліс опорного флюгерного І опорного приводного послідовно одне за одним на балансирнім підаісці шарнірно, а іншої пари коліс теж одче за одним. - але жорстко на рамі машини Зміст винаходу пояснюється кресленням де на фіг. 1 зображено сільськогосподарську машину сівалку, яка включає раму 1 з робочими органами 2, механізм привода 7, балансирну підвіску 5. опорні флюгерні колеса 3 і опорні приводні колеса 6 та шарнір 4. Сільськогосподарська машина працює наступним ЧИНОМ' При рухові сільськогосподарської машини ра ма 1 з робочими органами 2 опирається на чотири колеса. Два колеса /наприклад піеі/ одне опорне флюгерне 3 і одне опорне приводне 6 з приводом 7 жорстко закріплені на рамі 1, а Інші два / праві / також одне опорне флюгерне 3 і одне опорне приводне 6 з приводом 7 встановлені послідовно одне за другим на балансирній підвісці 5. яка з'єднана з рамою шарніром 4, що дозволяє їм безвідривно від поверхні поля копіювати його рельєф і безперервно і надійно передавати крутильний момент на робочі органи сільськогосподарсько* машини через привод 7 Таким чином, цей винахід забезпечує трьохточкову опору рами і постійний розподіп ваги сшьськогосподарської машини на всі чотири опорні колеса, що забезпечує їх надійний контакт з поверхнею поля і безперервний привод робочих органів Література Сисопін П В Теорія, проектування та розрахунки посівних машин, Міносвіти України, Киш. 1994 Авторське свідоцтво N«332797, М К п А 01 В 59/04 h ю ю со 34557 ь. ФІГ. 1 Тирйж 50 е й Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вуя. Гагарша, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
