Огорожа

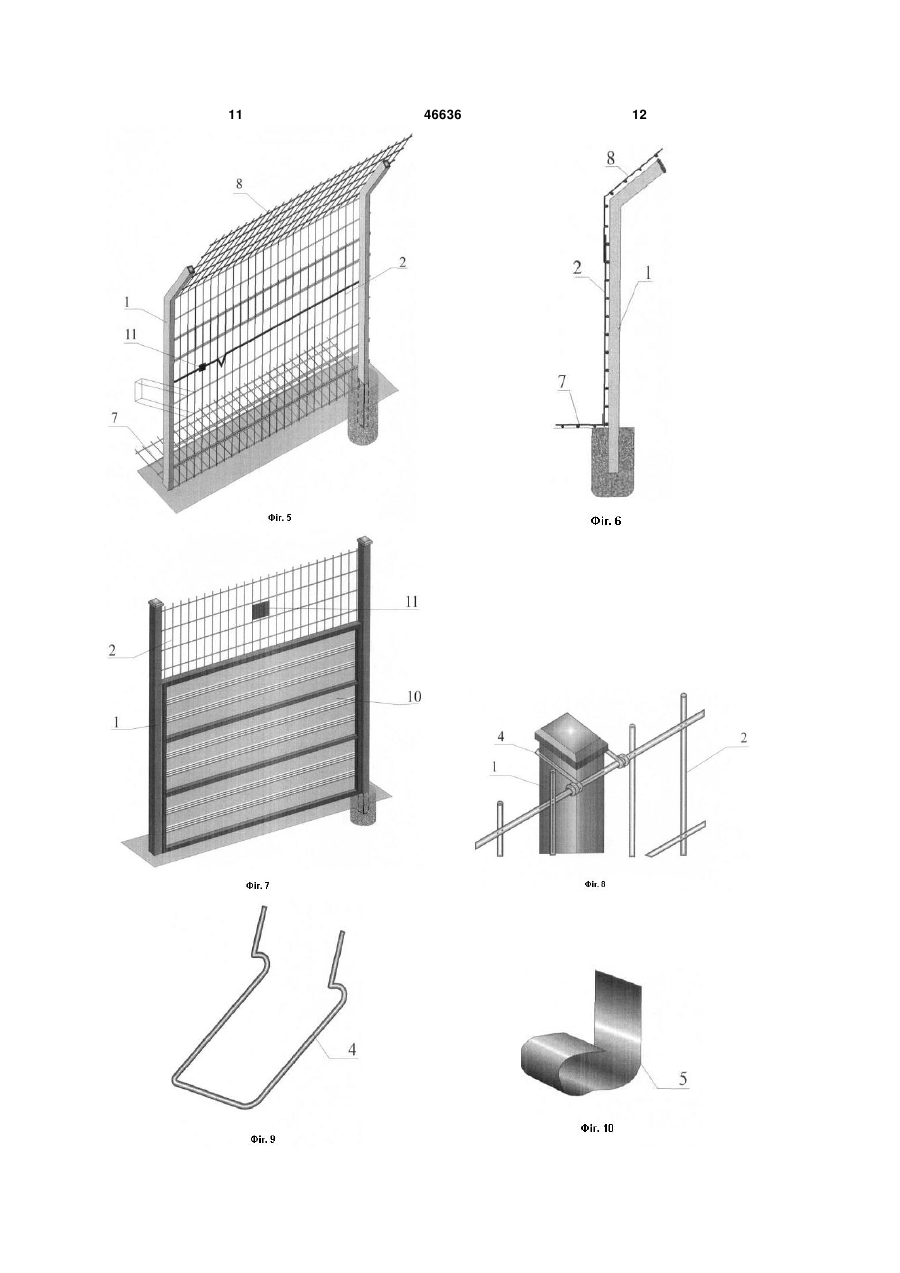

1. Огорожа, яка містить несучі стійки для установки по периметру території, що огороджується, і металеве сітчасте полотно, установлене на стійки, а також сполучні елементи і засоби виявлення дії на полотно, яка відрізняється тим, що сітчасте полотно виконане у вигляді з'єднаних між собою і послідовно натягнутих уздовж периметра сітчастих панелей із сталевого заздалегідь напруженого дроту зі зміцненим поверхневим шаром, прутків, що пересікаються, які зварені між собою і оцинковані потім методом гарячого оцинкування із співвідношенням заліза і цинку, що змінюється у напрямку до зовнішньої поверхні від 1:3 до 5:1000 відповідно, при цьому прутки сусідніх сітчастих панелей з'єднані між собою унапусток поза стійками. 2. Огорожа за п. 1, яка відрізняється тим, що сітчасте полотно з'єднане із стійками з'єднувальними скобами з дроту, а прутки сусідніх сітчастих панелей з'єднані між собою унапусток за допомогою затисків з металевої пластини. 3. Огорожа за п. 1, яка відрізняється тим, що зварні шви сітчастого полотна переважно обернуті до зовнішньої сторони огорожі. 4. Огорожа за п. 1, яка відрізняється тим, що стійкі огорожі переважно встановлені із зовнішньої сторони огорожі. 5. Огорожа за п.1, яка відрізняється тим, що покриття дроту секцій нанесене на зміцнений шар і виконане зі щільністю цинкового покриття щонай2 менше 0,210 кг/м . 6. Огорожа за п. 5, яка відрізняється тим, що зміцнений поверхневий шар дроту одержаний волочінням. 2 (19) 1 3 Корисна модель відноситься до технічних засобів охорони об'єктів і може бути використана для захисту периметрів режимних об'єктів різного призначення від проникнення на їх територію порушників, транспортних засобів, домашніх і диких тварин. Відома зовнішня сітчаста огорожа у вигляді плетеної сітки, з дротяних спіралей які, захищені полімерним покриттям. Шляхом з'єднання перемичками кінців дротяних спіралей по кромках сітки утворено N, двогілкових шлейфів сигналізацій, причому кінці гілок знаходяться на одній з кромок. Між кінцями гілок кожного шлейфу включений контрольний резистор, а електричні з'єднання дротяних спіралей ізольовані, де N - ціле позитивне число, рівне або більш одиниці. Дротяні спіралі сітки, що створюють різні гілки шлейфів, з'єднуються, періодично чергуючись відповідно до нормального числового ряду від 1 до 2N, з'єднуються згідно якої-небудь довільної закономірності або без її дотримання. Перемички, що з'єднують кінці дротяних спіралей сітки на кожній з її кромок, розташовані в закритому коробі (RU №1040041020,110106). Недоліками даної огорожі є складність конструкції сітки і низька надійність і точність контрольних пристроїв, висока собівартість, складність технічного обслуговування, мала довговічність в складних кліматичних умовах. Найближчим аналогом є зовнішня огорожа, що є сітчастою загородою для охорони периметрів об'єктів, яка містить несучі стійки, сітчасте полотно і кабельний чутливий елемент, в якій несучі стійки виконані з трьох частин, що мають різну жорсткість за рахунок зміни поперечного перетину профілю кожної частини як за формою - від коробчатого в нижній частині до П - подібного в середній і верхній частинах, так і за площею, що зменшується при переході від середньої частини до верхньої (RU № 2266392, 2005 p.). Недоліками даної огорожі є складність конструкції складових стійок з розтяжками, низька точність виявлення дії на сітку, особливо при одиничному пошкодженні, висока собівартість, складність технічного обслуговування, можливість великого розкиду по параметрах покриття сітки і стійок, чим обумовлена мала довговічність в складних кліматичних умовах. В основу корисної моделі покладено завдання створити таку огорожу, у якій шляхом зміни технології і конструкції полотна досягається виключення розкиду параметрів покриття сітки і стійок, чим обумовлена підвищена довговічність в складних кліматичних умовах. Крім того, корисною моделлю досягається підвищена точності виявлення дії на сітку навіть при одиничному пошкодженні, знижена собівартість, спрощене технічне обслуговування огорожі. Для вирішення завдання На Фіг.1 зображена огорожа із зовнішнім протиперелазним козирком, на Фіг.2 - вид збоку по Фіг.1, на Фіг.3 - огорожа із зовнішнім і внутрішнім протиперелазними козирками і з вертикальним протипідкопним настилом, на Фіг.4 - вид збоку по Фіг.3, на Фіг.5 - огорожа з прямим козирком і гори 46636 4 зонтальним протипідкопним настилом, на Фіг.6 вид збоку по Фіг.5, на Фіг.7 - огорожа з панелями з листового металу, на Фіг.8 - вузол кріплення сітчастої панелі до стійки, на Фіг.9 - скоба з дроту, на Фіг.10 - одинарний затиск з металевої пластини, на Фіг.11 - подвійний затиск з металевої пластини. Огорожа містить несучі стійки 1 для установки по периметру території, що обгороджується. На стійки 1 встановлено металеве сітчасте полотно у вигляді сполучених між собою і послідовно натягнутих уздовж периметра сітчастих панелей 2, 7, 8 із сталевого заздалегідь напруженого дроту із зміцненим волочінням поверхневим шаром, прутки 3 які зварені між собою і оцинковані методом гарячого оцинкування із співвідношенням заліза і цинку, що змінюється у напрямку до зовнішньої поверхні від 1:3 до 5:1000 (від 75 до 99,5%) відповідно. Сітчасте полотно вертикальних панелей 2 з'єднане із стійками 1 з'єднувальними скобами 4 з дроту, а прутки 3 сусідніх сітчастих панелей 2 сполучені між собою унапусток поза стійками 1 за допомогою затисків 5 з металевої пластини. Одинарний затиск 5 використовується для закріплення суміжних сіткових секцій 2 огорожі між собою. Подвійний затиск 6 використовується для з'єднання основної сіткової секції 2 з вертикальними або горизонтальними сітковими секціями 7 протиподкопного настилу і секціями 8 прямого і зворотного протиперелазних козирків. Зварні шви (не позначені) сітчастого полотна секцій 2 обернуті до зовнішньої сторони огорожі. Стійки 1 огорожі встановлені із зовнішньої сторони огорожі. Покриття дроту секцій 2, 7, 8 нанесене на зміцнений шар і виконане з щільністю цинкового покриття, щонайменше, 0,210кг/м. Зміцнений поверхневий шар дроту секцій 2, 7, 8 одержаний волочінням. Стійки 1 виготовлені з холоднокатаної листової сталі з подовжнім зварним швом. Стійки 1 оцинковані методом гарячого оцинкування з щільністю 2 цинкового покриття, щонайменше, 0,210кг/м і із співвідношенням заліза і цинку, що змінюється у напрямку до зовнішньої поверхні від 1:3 до 5:1000 (від 75 до 99,5%) відповідно, при цьому верхній кінець стійки забезпечений алюмінієвим або пластиковим ковпачком 9. Сітчасте полотно секцій 2 може бути встановлене безпосередньо на грунт, або сітчасте полотно секцій 2 може бути частково заглиблене в грунт, або до сітчастого полотна секцій 2 за допомогою сполучних скоб кріпиться додаткове сітчасте полотно, частково заглиблене в грунт, як це зображено на Фіг.1, 3, або до сітчастого полотна секцій 2 за допомогою сполучних скоб 4 кріпиться додаткове сітчасте полотно, зігнуте під кутом 90° для укладання на грунт, як це зображено на Фіг.5, 6, або між сітчастим полотном секцій 2 і ґрунтом встановлені суцільні панелі 10 з оцинкованого методом гарячого оцинкування листового металу, як це зображено на Фіг.7, або між сітчастим полотном секцій 2 і ґрунтом встановлені залізобетонні конструкції (не зображено). Огорожа може бути забезпечена зовнішнім протиперелазним козирком з секціями 8, як це 5 46636 6 зображено на Фіг.1, або огорожа може бути забезНевеликі нерівності рельєфу, які не вдалося печене зовнішнім протиперелазним козирком і прибрати у момент підготовки ділянки периметра, внутрішнім протиперелазним козирком з секціями можуть бути компенсовані підрізуванням сіткової 8, як це зображено на Фіг.3. Огорожа забезпечена секції 2 знизу за допомогою спеціального ріжучого засобами виявлення дії на огорожу, що реагує на інструменту. вібрацію, виконаними у вигляді одного або декільПравильно встановлена огорожа не повинна кох датчиків 11, підключених до комп'ютера і далі мати складових частин, що вільно переміщаються, до монітора і принтера (не зображені). одна відносно одної. Пориви вітру і легкі удари по Огорожа монтується і експлуатується таким огорожі не повинні викликати брязкіт елементів чином. конструкції. Розмітка ділянки місцевості під монтаж огорожі На протиперелазном козирку може бути встана прямолінійних ділянках периметра проводиться новлена армована колюча стрічка (типа «Єгоза»). за допомогою звичайного шнура, натягнутого між Установка на огорожу засобів виявлення дії на передбачуваними точками установки крайніх стіогорожу елементів системи, що є частиною охойок ділянки. ронної сигналізації периметра, проводиться відпоДля визначення точок установки стійок 1 вся відно до інструкції по монтажу системи після повпрямолінійна ділянка розбивається на відрізки ного завершення монтажу огорожі. завдовжки 2, 5 метра, рівні по протяжності однієї Зовнішня сітчаста секційна огорожа призначесекції 2 огорожі. Місця установки стійок 1 відмічана для захисту об'єктів різного призначення від ються вбитими в грунт кілочками. проникнення на їх територію порушників, транспоУ місцях установки стійок 1 задопомогою буртних засобів, домашніх і диких тварин. рового пристосування діаметром 30см вибираєтьСекційна огорожа може застосовуватися в різся грунт на глибину не менше 90см. На дно ямок них варіантах побудови системи фізичної укріпнеобхідно підсипати гравій так, щоб верхня точка ленності об'єкту, як: встановленої на нього стійки 1 знаходилася на - зовнішня фізична огорожа; відстані 315см від поверхні землі. - фізична огорожа, що відділяє смугу відчуВстановлені на гравій стійки 1 заливаються ження з внутрішньої або зовнішньої сторони об'єкбетонним розчином. До повного затвердіння бетоту; ну необхідно стежити за вертикальним положен- фізична огорожа, що відділяє внутрішні реням стійок 1 за допомогою рівня з магнітним кріпжимні зони від решти території об'єкту; ленням, а також за розташуванням стійкий 1 - фізична огорожа, оснащена технічними засострого по одній лінії відповідно до розмітки. бами периметрового виявлення будь-якого з руДо моменту установки сіткових секцій 2 на бежів охорони периметра. стійки 1 необхідно заздалегідь за допомогою одиСекційна огорожа може застосовуватися в різнарних затисків 5 з'єднати основні сіткові секції 2 з них варіантах виконання: секціями 8 прямого козирка, якщо він передбаче- зовнішня огорожа з прямим козирком; ний в даній огорожі. - зовнішня огорожа з прямим козирком і протиЗ'єднання проводиться унапусток на величину підкопом; - зовнішня огорожа з прямим і зворотним козидвох комірок 50 200 мм відстані між прутками 3 рком; сіткових секцій 2. - зовнішня огорожа з прямим і зворотним козиПісля закріплення 5-6 сіткових секцій 2 огорожі рком і протипідкопом. за допомогою спеціальної натяжної лебідки проВаріант огорожі вибирається, виходячи з можводиться натяжка сітки секцій 2 і остаточне її заливих напрямів його подолання вірогідним порушкріплення на стійках 1. У такій же послідовності ником і розташування огорожі на місцевості. проводиться монтаж всієї огорожі. У разі установки Установка огорожі може здійснюватися як безогорожі із зворотним козирком, секції 8 зворотного посередньо на грунт, так і на залізобетонні конскозирка закріплюються після кріплення основної трукції, перешкоджаючі спробі підкопу з метою сіткової секції 2 і секції 8 прямого козирка. З'єдпроникнення на об'єкт. нання секцій 8 з вертикальними секціями 2 провоЗмонтована огорожа, що вводиться в експлуадиться за допомогою подвійних затисків 6, з винетацію, представляє з себе конструкцію заввишки сенням 0,6 метри в обидві сторони (в/з 2,4-3,5м, що складається з вертикальної частини, і контрольованої зони), що проходить по верху верпротиперелазного V-подібного (прямого і звороттикальної частини. Далі відбувається натягнення ного в сукупності) козирків з винесенням 0,6 метри сіткових секцій 2, як описано вище. Для протидії в обидві сторони (в/з контрольованої зони), що проникнення на об'єкт шляхом підкопу під огорожу проходять по верху вертикальної частини. Для застосовуються сітчасті панелі 7, встановлювані в протидії проникнення на об'єкт шляхом підкопу під грунт або паралель ґрунту, шириною 0,6 метри. огорожу застосовуються сітчасті панелі, що встаЗображена на Фіг.7 суцільна огорожа є непроновлені в грунт або паралель ґрунту, шириною 0,6 зорою конструкцією комбінованого типу, що скламетри. дається з цільних металевих оцинкованих панелей Відмітною особливістю даного типу огорожі, 10, завтовшки 1,5мм заввишки 2 метри, поверх через свої унікальні властивості (внутрішня напруяких встановлюються сітчасті панелі 2 заввишки 1 га), є відсутність будь-яких ребер жорсткості, що є метр. Таким чином, загальна висота огорожі складодатковою перешкодою для потенційного порушдає 3 метри. Аналогічно замість панелей 10 моника. жуть бути встановлені залізобетонні панелі або блоки. 7 46636 8 Для забезпечення довговічної експлуатації сіт- Міцність зварного шва - 2890Н. кових панельних огорож всі елементи конструкцій Міцність прутка 3, з якого виготовлено зварну піддаються гальванізації гарячим цинком (min сітчасту огорожу, не дозволяє здійснити переку0,15-0,210кг/м2). шування огорожі за допомогою підручних засобів. В процесі цинкування сіткова панель 2, 7, 8 Зварювання секцій огорожі проводиться під повністю занурюється у ванну з розплавленим натягненням, що дозволяє за допомогою засобу цинком (460°С). Дана операція виконується після виявлення дії на полотно, наприклад, технічних зварювання дроту в єдину сітку секції 2, 7, 8, в вібраційних засобів типа "Intrudalert-5500", "Перерезультаті реакції на всій поверхні виробу утворюшкода" знаходити руйнування сітки шляхом переється феро - цинковий сплав, що складається з палу, наприклад, газовим пальником (ефект стручотирьох шарів з різним питомим співвідношенням ни, що лопнула). При цьому навіть при заліза і цинку. Самий нижній Гамма-шар є сплавом одиничному пошкодженні імпульс і вібрація пере25% заліза і 75% цинку. Далі йде Дельта-шар, який даються по всьому периметру огорожі, записуютьмістить 10% заліза. Наступний шар, званий шаром ся комп'ютером і виводяться на монітор та/або Зет, складається вже з 6% заліза і 94% цинку і, принтер. нарешті на поверхні утворюється четвертий шар, Лінійна частина огорожі при установці натягущо складається з практично чистого (не менше ється і з'єднується унапусток поза стовпами ого99,5%) цинку. Така структура горячо оцинкованої рожі. Зварні шви ґратчастої конструкції обернуті у поверхні забезпечує прекрасну адгезію між сталлю бік проникнення порушника, що забезпечує немоі цинком, яку не в змозі забезпечити жодне інше жливість опори для спуску з огорожі. Стовпи оголакофарбне, полімерне або металізоване покритрожі встановлюються із зовнішньої сторони ґраття. частої огорожі для створення додаткових Унікальність такого цинкового покриття поляперешкод для порушника при експлуатації огорожі. гає ще і у тому, що воно створює не тільки антикоДана огорожа достатньо проста в монтажі, нарозійний бар'єр завтовшки 90-120мкм, але також дійна в експлуатації як з погляду її тривалого збезабезпечує електрохімічний захист стали. Вказана реження в готовності, так і з погляду функціональтовщина створюваного захисного цинкового шару ної надійності, оскільки виключає можливість значно перевершує параметри інших виробників. скільки-небудь швидкого подолання огорожі і проСталь з такою товщиною захисного цинкового никнення на територію, що охороняється. Крім шару може служити до 50 років без видимих коротого, будь-яка особа, що має намір несанкціоновазійних пошкоджень і відновлювання цинкового но проникнути на захищену територію, не зможе покриття. порушити і подолати дану огорожу, не будучи Основні характеристики зварної сітки панелей знайденою. 2, 7, 8 огорожі: Таким чином, створено ефективну огорожу і - Діаметр дротяної сітки (після волочіння) розширений арсенал огорож. 4,5мм. При цьому спрощена конструкція стійок, підвищена точність виявлення дії на сітку навіть при - Розмір осередку - 50 200мм. одиничному пошкодженні, понижена собівартість, - Мінімальна щільність цинкового покриття спрощене технічне обслуговування, виключений 0,210кг/м2 . розкид параметрів покриття сітки і стійкий, чим - Чистота цинку - не менше 99,5%. обумовлена підвищена довговічність в складних - Міцність дроту на розтягування - не менше кліматичних умовах. 596МПа. 9 46636 10 11 46636 12 13 Комп’ютерна верстка В. Мацело 46636 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
