Захисний елемент для захищеного від підробки документа (варіанти)

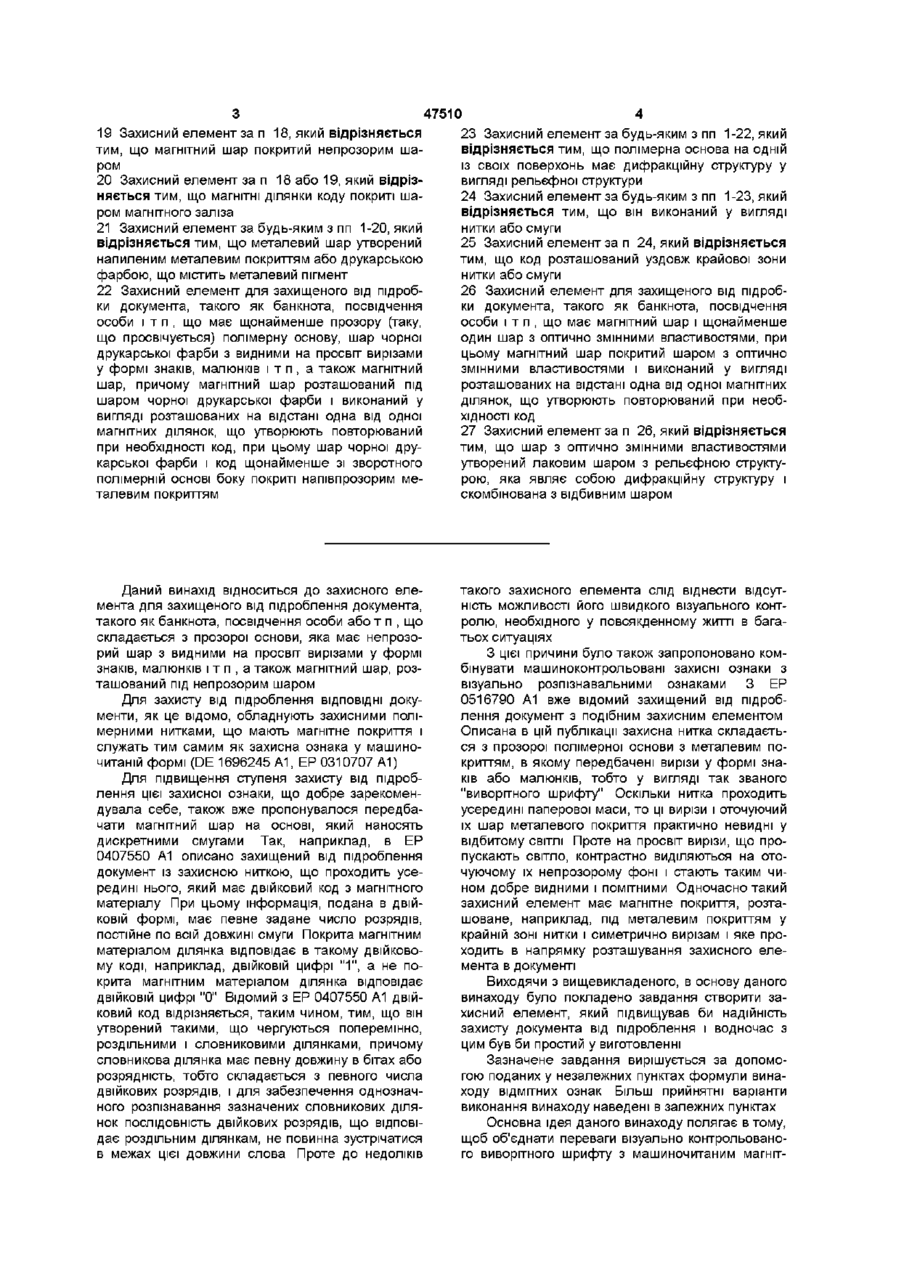

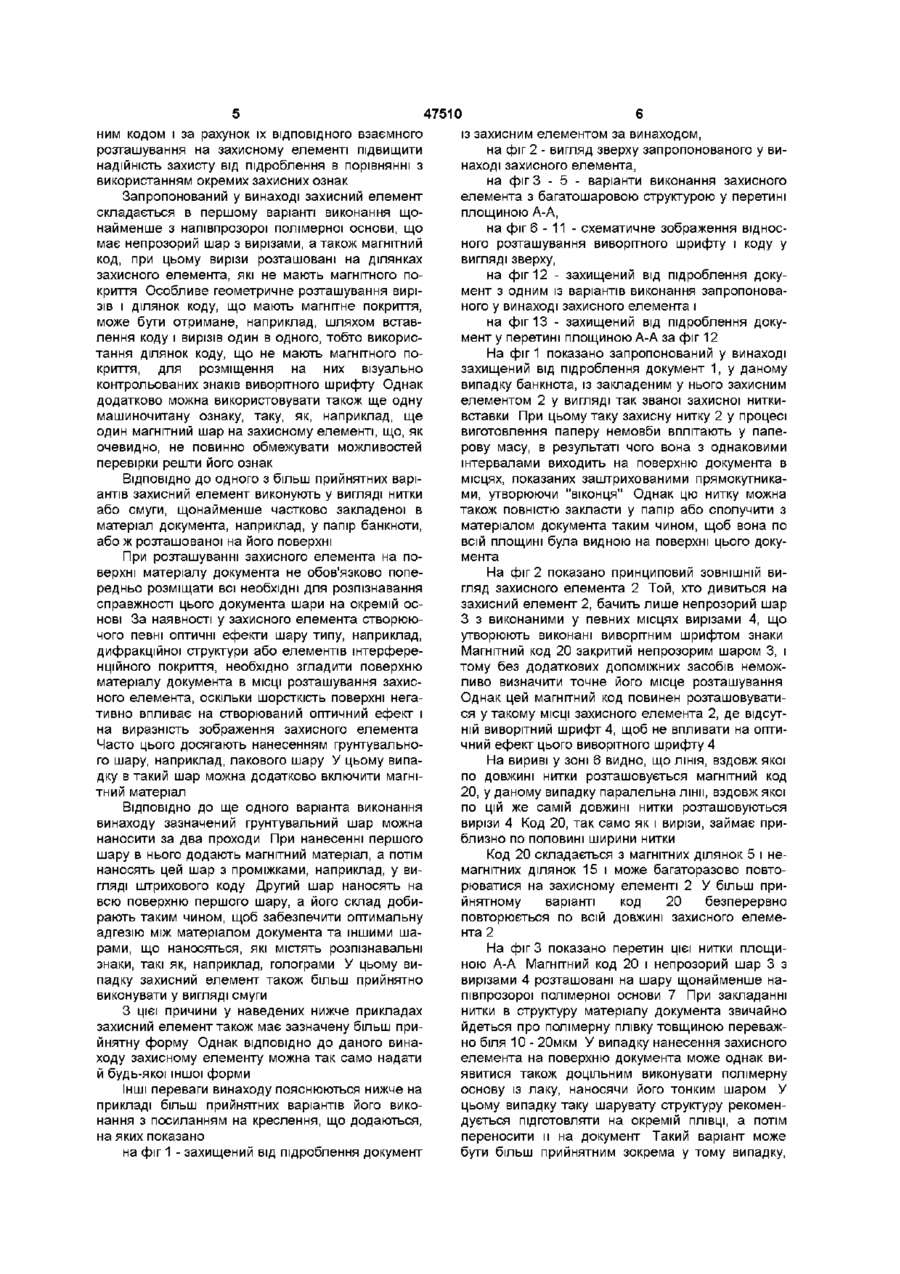

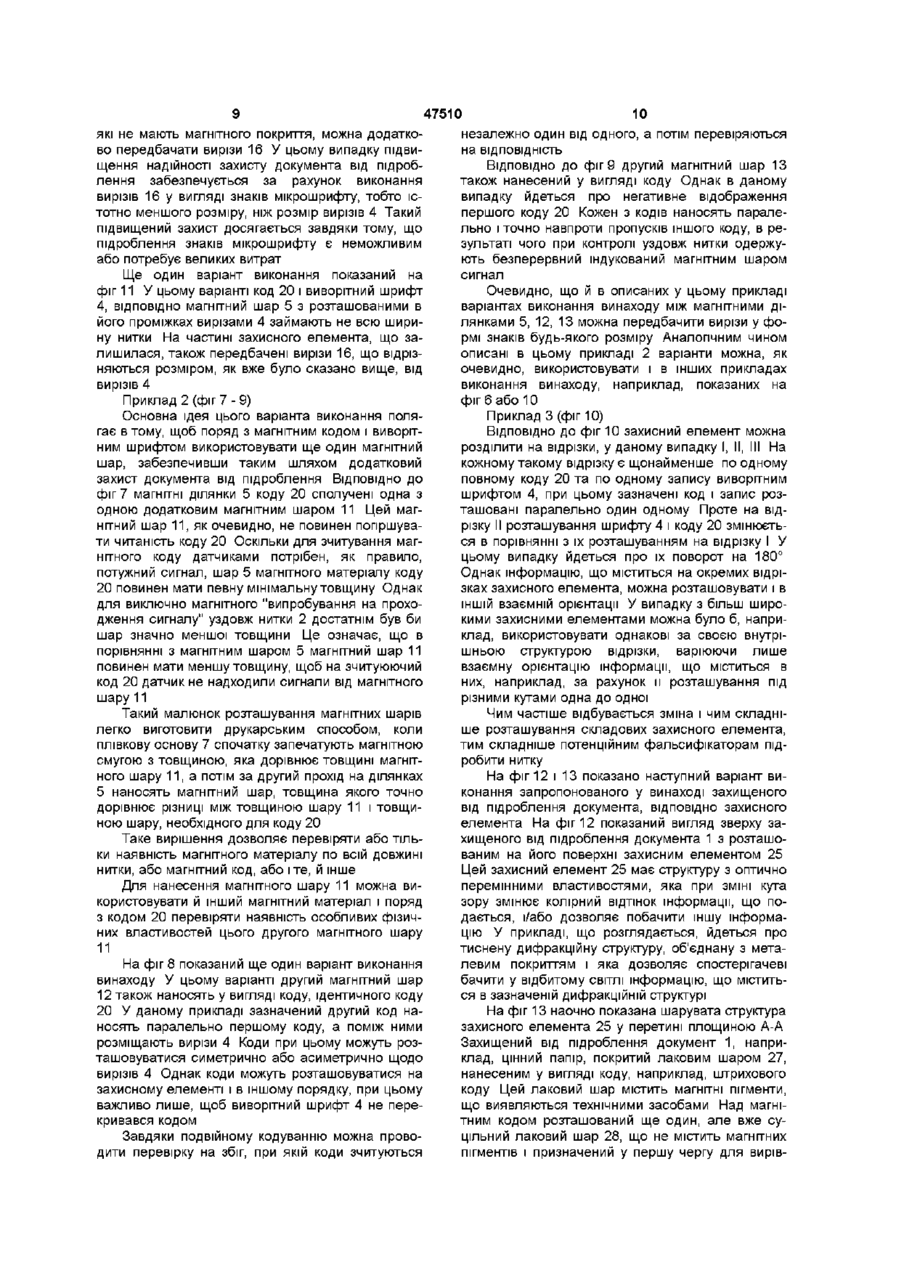

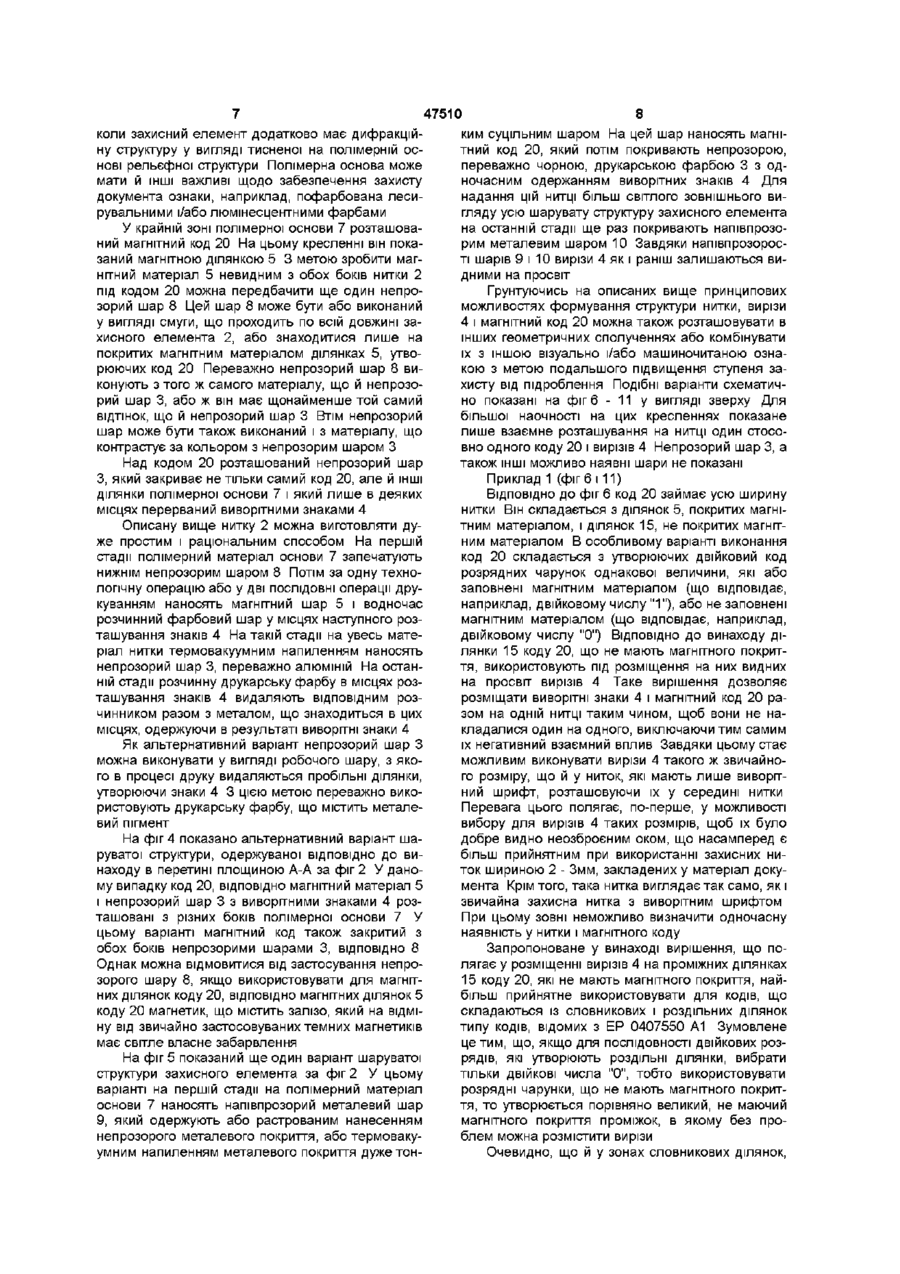

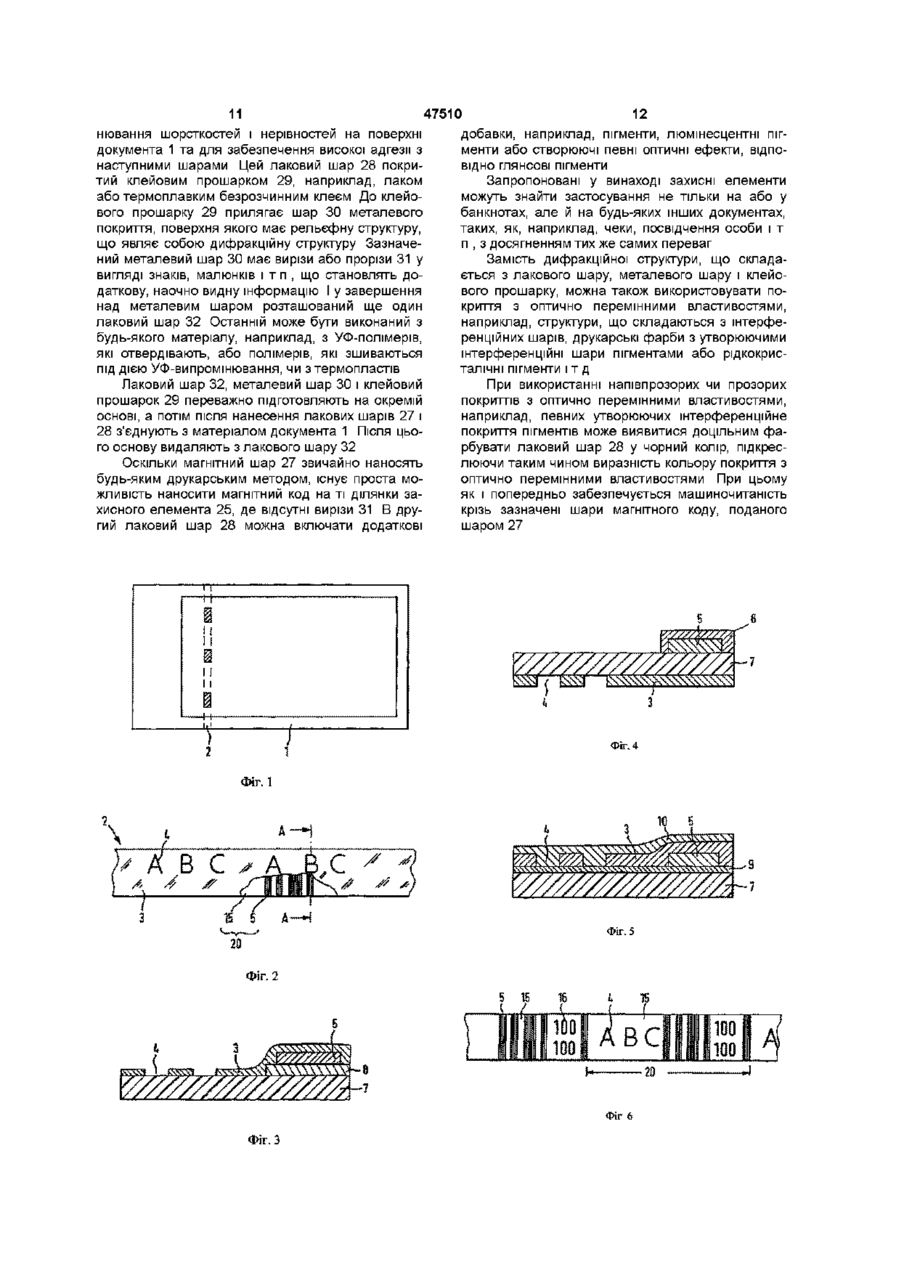

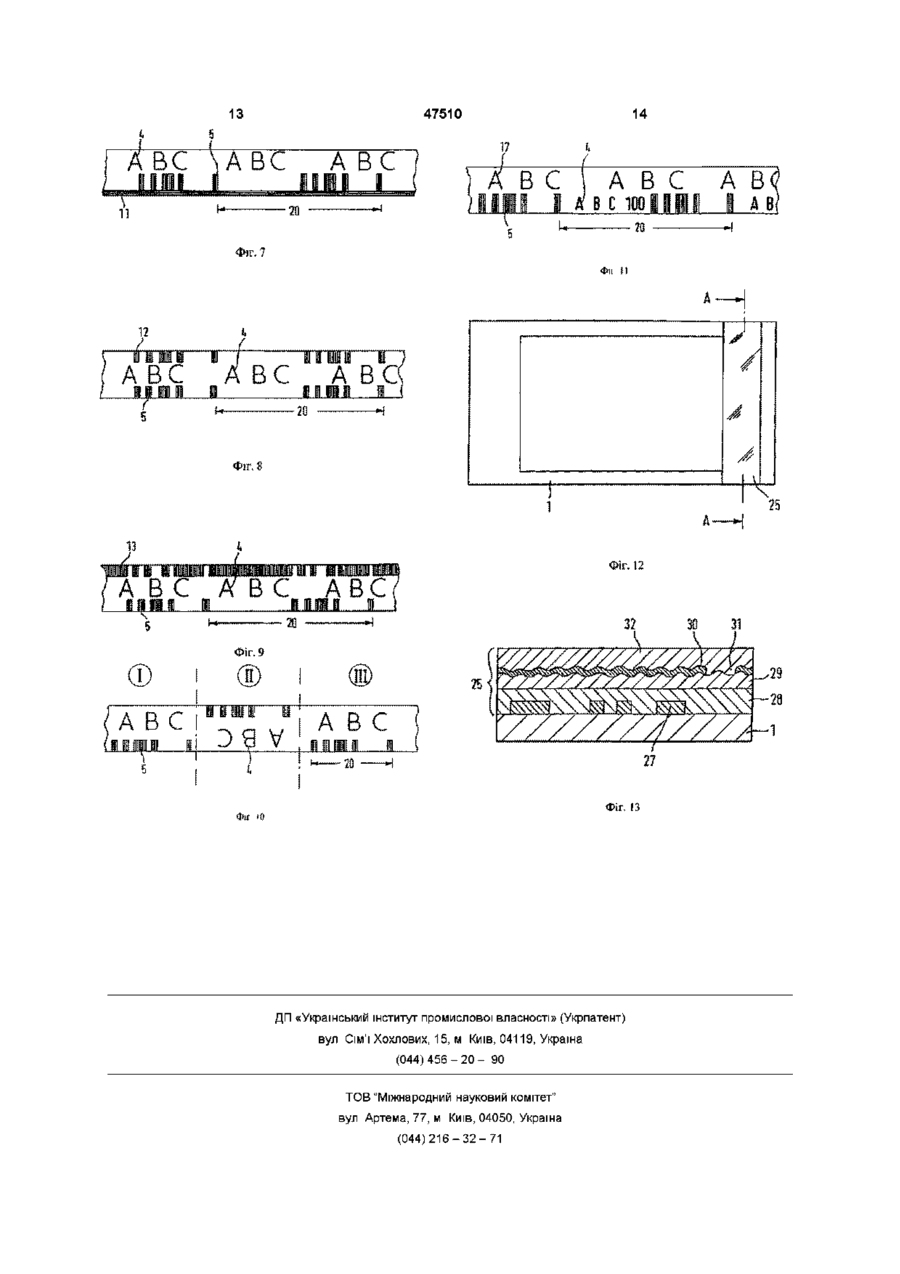

1 Захисний елемент для захищеного від підробки документа, такого як банкнота, посвідчення особи і т п , що має щонайменше прозору (таку, що просвічується) полімерну основу, металевий шар заданої товщини з видними на просвіт вирізами у формі знаків, малюнків і т п , а також магнітний шар, який відрізняється тим, що магнітний шар виконаний у вигляді розташованих на відстані одна від одної магнітних ділянок, що утворюють повторюваний при необхідності код, а магнітний шар і вирізи мають такі розміри і таке взаємне розташування, що всі вирізи розташовані на ділянках, які не мають магнітного шару 2 Захисний елемент за п 1, який відрізняється тим, що магнітний шар розташований під металевим шаром 3 Захисний елемент за п 1 або п 2, який відрізняється тим, що вирізи розташовані на проміжних ділянках коду, які не мають магнітного шару 4 Захисний елемент за будь-яким з пп 1-3, який відрізняється тим, що код складається із словникових та роздільних ділянок, при цьому роздільні ділянки утворені не покритими магнітним шаром зонами, а вирізи розташовані щонайменше на цих роздільних ділянках, що не мають магнітного шару 5 Захисний елемент за будь-яким з пп 1-4, який відрізняється тим, що код займає тільки частину площі захисного елемента 6 Захисний елемент за п 5, який відрізняється тим, що на не зайнятій кодом частині площі захисного елемента також розташовані вирізи 7 Захисний елемент за будь-яким з пп 1-6, який відрізняється тим, що він виконаний у вигляді смуги, а ділянки магнітного шару займають усю ширину захисного елемента 8 Захисний елемент за будь-яким з пп 1-6, який відрізняється тим, що він виконаний у вигляді смуги, а ділянки магнітного шару і розташовані між ними вирізи займають не усю ширину захисного елемента, і в частині, що залишилася, також передбачені вирізи 9 Захисний елемент за п 1, який відрізняється тим, що передбачено другий магнітний шар, який розташований таким чином, щоб не перекривати видні на просвіт вирізи 10 Захисний елемент за будь-яким з пп 1-9, який відрізняється тим, що магнітні ділянки коду утворені шаром магнітного матеріалу заданої товщини і сполучені одна з одною другим магнітним шаром, який має меншу товщину, не погіршуючи тим самим машиночитаність коду 11 Захисний елемент за п 9, який відрізняється тим, що другий магнітний шар також являє собою код, ідентичний першому коду 12 Захисний елемент за п 11, який відрізняється тим, що коди розташовані паралельно один одному, а між кодами знаходяться видні на просвіт вирізи 13 Захисний елемент за п 11, який відрізняється тим, що коди розташовані асиметрично стосовно вирізів 14 Захисний елемент за п 9, який відрізняється тим, що другий магнітний шар також являє собою код, який є відображенням негативом першого коду, при цьому коди розташовані паралельно один одному 15 Захисний елемент за п 14, який відрізняється тим, що вирізи розташовані між двома зазначеними кодами 16 Захисний елемент за будь-яким з пп 9-15, який відрізняється тим, що в металевому шарі передбачена друга інформація у вигляді вирізів, що відрізняються за своїм розміром від перших вирізів 17 Захисний елемент за п 1, який відрізняється тим, що він поділений щонайменше на два відрізки, при цьому код і вирізи на кожному відрізку розташовані паралельно один одному, але у різній орієнтації стосовно інших відрізків 18 Захисний елемент за п 1, який відрізняється тим, що непрозорий шар і код розташовані з різних боків полімерної основи, причому розташування вирізів в металевому шарі дозволяє бачити їх на просвіт О о ю З 47510 19 Захисний елемент за п 18, який відрізняється 23 Захисний елемент за будь-яким з пп 1-22, який тим, що магнітний шар покритий непрозорим шавідрізняється тим, що полімерна основа на одній ром із своїх поверхонь має дифракційну структуру у вигляді рельєфної структури 20 Захисний елемент за п 18 або 19, який відрізняється тим, що магнітні ділянки коду покриті ша24 Захисний елемент за будь-яким з пп 1-23, який ром магнітного заліза відрізняється тим, що він виконаний у вигляді нитки або смуги 21 Захисний елемент за будь-яким з пп 1-20, який 25 Захисний елемент за п 24, який відрізняється відрізняється тим, що металевий шар утворений тим, що код розташований уздовж крайової зони напиленим металевим покриттям або друкарською нитки або смуги фарбою, що містить металевий пігмент 22 Захисний елемент для захищеного від підроб26 Захисний елемент для захищеного від підробки документа, такого як банкнота, посвідчення ки документа, такого як банкнота, посвідчення особи і т п , що має щонайменше прозору (таку, особи і т п , що має магнітний шар і щонайменше що просвічується) полімерну основу, шар чорної один шар з оптично змінними властивостями, при друкарської фарби з видними на просвіт вирізами цьому магнітний шар покритий шаром з оптично у формі знаків, малюнків і т п , а також магнітний змінними властивостями і виконаний у вигляді шар, причому магнітний шар розташований під розташованих на відстані одна від одної магнітних шаром чорної друкарської фарби і виконаний у ділянок, що утворюють повторюваний при необвигляді розташованих на відстані одна від одної хідності код магнітних ділянок, що утворюють повторюваний 27 Захисний елемент за п 26, який відрізняється при необхідності код, при цьому шар чорної друтим, що шар з оптично змінними властивостями карської фарби і код щонайменше зі зворотного утворений лаковим шаром з рельєфною структуполімерній основі боку покриті напівпрозорим мерою, яка являє собою дифракційну структуру і талевим покриттям скомбінована з відбивним шаром Даний винахід відноситься до захисного елемента для захищеного від підроблення документа, такого як банкнота, посвідчення особи або т п , що складається з прозорої основи, яка має непрозорий шар з видними на просвіт вирізами у формі знаків, малюнків і т п , а також магнітний шар, розташований під непрозорим шаром Для захисту від підроблення ВІДПОВІДНІ документи, як це відомо, обладнують захисними полімерними нитками, що мають магнітне покриття і служать тим самим як захисна ознака у машиночитаній формі (DE 1696245 А1, ЕР 0310707 А1) Для підвищення ступеня захисту від підроблення цієї захисної ознаки, що добре зарекомендувала себе, також вже пропонувалося передбачати магнітний шар на основі, який наносять дискретними смугами Так, наприклад, в ЕР 0407550 А1 описано захищений від підроблення документ із захисною ниткою, що проходить усередині нього, який має двійковий код з магнітного матеріалу При цьому інформація, подана в ДВІЙКОВІЙ формі, має певне задане число розрядів, постійне по всій довжині смуги Покрита магнітним матеріалом ділянка відповідає в такому двійковому коді, наприклад, ДВІЙКОВІЙ цифрі "1", а не покрита магнітним матеріалом ділянка відповідає ДВІЙКОВІЙ цифрі "0" Відомий З ЕР 0407550 А1 двійковий код відрізняється, таким чином, тим, що він утворений такими, що чергуються поперемінно, роздільними і словниковими ділянками, причому словникова ділянка має певну довжину в бітах або розрядність, тобто складається з певного числа двійкових розрядів, і для забезпечення однозначного розпізнавання зазначених словникових ділянок ПОСЛІДОВНІСТЬ двійкових розрядів, що відповідає роздільним ділянкам, не повинна зустрічатися в межах цієї довжини слова Проте до недоліків такого захисного елемента слід віднести відсутність можливості його швидкого візуального контролю, необхідного у повсякденному житті в багатьох ситуаціях З цієї причини було також запропоновано комбінувати машиноконтрольовані захисні ознаки з візуально розпізнавальними ознаками З ЕР 0516790 А1 вже відомий захищений від підроблення документ з подібним захисним елементом Описана в цій публікації захисна нитка складається з прозорої полімерної основи з металевим покриттям, в якому передбачені вирізи у формі знаків або малюнків, тобто у вигляді так званого "виворітного шрифту" Оскільки нитка проходить усередині паперової маси, то ці вирізи і оточуючий їх шар металевого покриття практично невидні у відбитому СВІТЛІ Проте на просвіт вирізи, що пропускають світло, контрастно виділяються на оточуючому їх непрозорому фоні і стають таким чином добре видними і помітними Одночасно такий захисний елемент має магнітне покриття, розташоване, наприклад, під металевим покриттям у крайній зоні нитки і симетрично вирізам і яке проходить в напрямку розташування захисного елемента в документі Виходячи з вищевикладеного, в основу даного винаходу було покладено завдання створити захисний елемент, який підвищував би надійність захисту документа від підроблення і водночас з цим був би простий у виготовленні Зазначене завдання вирішується за допомогою поданих у незалежних пунктах формули винаходу ВІДМІТНИХ ознак Більш прийнятні варіанти виконання винаходу наведені в залежних пунктах Основна ідея даного винаходу полягає втому, щоб об'єднати переваги візуально контрольованого виворітного шрифту з машиночитаним магніт 47510 ним кодом і за рахунок їх ВІДПОВІДНОГО взаємного розташування на захисному елементі підвищити надійність захисту від підроблення в порівнянні з використанням окремих захисних ознак Запропонований у винаході захисний елемент складається в першому варіанті виконання щонайменше з напівпрозорої полімерної основи, що має непрозорий шар з вирізами, а також магнітний код, при цьому вирізи розташовані на ділянках захисного елемента, які не мають магнітного покриття Особливе геометричне розташування вирізів і ділянок коду, що мають магнітне покриття, може бути отримане, наприклад, шляхом вставлення коду і вирізів один в одного, тобто використання ділянок коду, що не мають магнітного покриття, для розміщення на них візуально контрольованих знаків виворітного шрифту Однак додатково можна використовувати також ще одну машиночитану ознаку, таку, як, наприклад, ще один магнітний шар на захисному елементі, що, як очевидно, не повинно обмежувати можливостей перевірки решти його ознак ВІДПОВІДНО ДО ОДНОГО З більш прийнятних варіантів захисний елемент виконують у вигляді нитки або смуги, щонайменше частково закладеної в матеріал документа, наприклад, у папір банкноти, або ж розташованої на його поверхні При розташуванні захисного елемента на поверхні матеріалу документа не обов'язково попередньо розміщати всі необхідні для розпізнавання справжності цього документа шари на окремій основі За наявності у захисного елемента створюючого певні оптичні ефекти шару типу, наприклад, дифракційної структури або елементів інтерференційного покриття, необхідно згладити поверхню матеріалу документа в МІСЦІ розташування захисного елемента, оскільки шорсткість поверхні негативно впливає на створюваний оптичний ефект і на виразність зображення захисного елемента Часто цього досягають нанесенням ґрунтувального шару, наприклад, лакового шару У цьому випадку в такий шар можна додатково включити магнітний матеріал ВІДПОВІДНО ДО ще одного варіанта виконання винаходу зазначений ґрунтувальний шар можна наносити за два проходи При нанесенні першого шару в нього додають магнітний матеріал, а потім наносять цей шар з проміжками, наприклад, у вигляді штрихового коду Другий шар наносять на всю поверхню першого шару, а його склад добирають таким чином, щоб забезпечити оптимальну адгезію між матеріалом документа та іншими шарами, що наносяться, які містять розпізнавальні знаки, такі як, наприклад, голограми У цьому випадку захисний елемент також більш прийнятно виконувати у вигляді смуги З цієї причини у наведених нижче прикладах захисний елемент також має зазначену більш прийнятну форму Однак ВІДПОВІДНО до даного винаходу захисному елементу можна так само надати й будь-якої іншої форми Інші переваги винаходу пояснюються нижче на прикладі більш прийнятних варіантів його виконання з посиланням на креслення, що додаються, на яких показано на фіг 1 - захищений від підроблення документ із захисним елементом за винаходом, на фіг 2 - вигляд зверху запропонованого у винаході захисного елемента, на фіг 3 - 5 - варіанти виконання захисного елемента з багатошаровою структурою у перетині площиною А-А, на фіг 6 - 11 - схематичне зображення відносного розташування виворітного шрифту і коду у вигляді зверху, на фіг 12 - захищений від підроблення документ з одним із варіантів виконання запропонованого у винаході захисного елемента і на фіг 13 - захищений від підроблення документ у перетині площиною А-А за фіг 12 На фіг 1 показано запропонований у винаході захищений від підроблення документ 1, у даному випадку банкнота, із закладеним у нього захисним елементом 2 у вигляді так званої захисної ниткивставки При цьому таку захисну нитку 2 у процесі виготовлення паперу немовби вплітають у паперову масу, в результаті чого вона з однаковими інтервалами виходить на поверхню документа в місцях, показаних заштрихованими прямокутниками, утворюючи "віконця" Однак цю нитку можна також повністю закласти у папір або сполучити з матеріалом документа таким чином, щоб вона по всій площині була видною на поверхні цього документа На фіг 2 показано принциповий ЗОВНІШНІЙ ВИГЛЯД захисного елемента 2 Той, хто дивиться на захисний елемент 2, бачить лише непрозорий шар З з виконаними у певних місцях вирізами 4, що утворюють виконані виворітним шрифтом знаки Магнітний код 20 закритий непрозорим шаром 3, і тому без додаткових допоміжних засобів неможливо визначити точне його місце розташування Однак цей магнітний код повинен розташовуватися у такому МІСЦІ захисного елемента 2, де відсутній виворітний шрифт 4, щоб не впливати на оптичний ефект цього виворітного шрифту 4 На вириві у зоні 6 видно, що ЛІНІЯ, ВЗДОВЖ якої по довжині нитки розташовується магнітний код 20, у даному випадку паралельна лінії, вздовж якої по цій же самій довжині нитки розташовуються вирізи 4 Код 20, так само як і вирізи, займає приблизно по половині ширини нитки Код 20 складається з магнітних ділянок 5 і немагнітних ділянок 15 і може багаторазово повторюватися на захисному елементі 2 У більш прийнятному варіанті код 20 безперервно повторюється по всій довжині захисного елемента 2 На фіг 3 показано перетин цієї нитки площиною А-А Магнітний код 20 і непрозорий шар 3 з вирізами 4 розташовані на шару щонайменше напівпрозорої полімерної основи 7 При закладанні нитки в структуру матеріалу документа звичайно йдеться про полімерну плівку товщиною переважно біля 10 - 20мкм У випадку нанесення захисного елемента на поверхню документа може однак виявитися також доцільним виконувати полімерну основу із лаку, наносячи його тонким шаром У цьому випадку таку шарувату структуру рекомендується підготовляти на окремій ПЛІВЦІ, а потім переносити и на документ Такий варіант може бути більш прийнятним зокрема у тому випадку, 47510 коли захисний елемент додатково має дифракційну структуру у вигляді тисненої на полімерній основі рельєфної структури Полімерна основа може мати й ІНШІ важливі щодо забезпечення захисту документа ознаки, наприклад, пофарбована лесирувальними і/або люмінесцентними фарбами У крайній зоні полімерної основи 7 розташований магнітний код 20 На цьому кресленні він показаний магнітною ділянкою 5 3 метою зробити магнітний матеріал 5 невидним з обох боків нитки 2 під кодом 20 можна передбачити ще один непрозорий шар 8 Цей шар 8 може бути або виконаний у вигляді смуги, що проходить по всій довжині захисного елемента 2, або знаходитися лише на покритих магнітним матеріалом ділянках 5, утворюючих код 20 Переважно непрозорий шар 8 виконують з того ж самого матеріалу, що й непрозорий шар 3, або ж він має щонайменше той самий ВІДТІНОК, що й непрозорий шар 3 Втім непрозорий шар може бути також виконаний і з матеріалу, що контрастує за кольором з непрозорим шаром З Над кодом 20 розташований непрозорий шар З, який закриває не тільки самий код 20, але й ІНШІ ДІЛЯНКИ полімерної основи 7 і який лише в деяких місцях перерваний виворітними знаками 4 Описану вище нитку 2 можна виготовляти дуже простим і раціональним способом На першій стадії полімерний матеріал основи 7 запечатують нижнім непрозорим шаром 8 Потім за одну технологічну операцію або у дві ПОСЛІДОВНІ операції друкуванням наносять магнітний шар 5 і водночас розчинний фарбовий шар у місцях наступного розташування знаків 4 На такій стадії на увесь матеріал нитки термовакуумним напиленням наносять непрозорий шар 3, переважно алюміній На останній стадії розчинну друкарську фарбу в місцях розташування знаків 4 видаляють ВІДПОВІДНИМ розчинником разом з металом, що знаходиться в цих місцях, одержуючи в результаті виворітні знаки 4 Як альтернативний варіант непрозорий шар З можна виконувати у вигляді робочого шару, з якого в процесі друку видаляються пробільні ділянки, утворюючи знаки 4 3 цією метою переважно використовують друкарську фарбу, що містить металевий пігмент На фіг 4 показано альтернативний варіант шаруватої структури, одержуваної ВІДПОВІДНО ДО винаходу в перетині площиною А-А за фіг 2 У даному випадку код 20, ВІДПОВІДНО магнітний матеріал 5 і непрозорий шар 3 з виворітними знаками 4 розташовані з різних боків полімерної основи 7 У цьому варіанті магнітний код також закритий з обох боків непрозорими шарами 3, ВІДПОВІДНО 8 Однак можна відмовитися від застосування непрозорого шару 8, якщо використовувати для магнітних ділянок коду 20, ВІДПОВІДНО магнітних ділянок 5 коду 20 магнетик, що містить залізо, який на відміну від звичайно застосовуваних темних магнетиків має світле власне забарвлення На фіг 5 показаний ще один варіант шаруватої структури захисного елемента за фіг 2 У цьому варіанті на першій стадії на полімерний матеріал основи 7 наносять напівпрозорий металевий шар 9, який одержують або растрованим нанесенням непрозорого металевого покриття, або термовакуумним напиленням металевого покриття дуже тон 8 ким суцільним шаром На цей шар наносять магнітний код 20, який потім покривають непрозорою, переважно чорною, друкарською фарбою 3 з одночасним одержанням виворітних знаків 4 Для надання цій нитці більш світлого зовнішнього вигляду усю шарувату структуру захисного елемента на останній стадії ще раз покривають напівпрозорим металевим шаром 10 Завдяки напівпрозорості шарів 9 і 10 вирізи 4 як і раніш залишаються видними на просвіт Грунтуючись на описаних вище принципових можливостях формування структури нитки, вирізи 4 і магнітний код 20 можна також розташовувати в інших геометричних сполученнях або комбінувати їх з іншою візуально і/або машиночитаною ознакою з метою подальшого підвищення ступеня захисту від підроблення Подібні варіанти схематично показані на фіг 6 - 11 у вигляді зверху Для більшої наочності на цих кресленнях показане лише взаємне розташування на нитці один стосовно одного коду 20 і вирізів 4 Непрозорий шар 3, а також ІНШІ можливо наявні шари не показані Приклад 1 (фіг 6 111) ВІДПОВІДНО ДО фіг 6 код 20 займає усю ширину нитки Він складається з ділянок 5, покритих магнітним матеріалом, і ділянок 15, не покритих магнітним матеріалом В особливому варіанті виконання код 20 складається з утворюючих двійковий код розрядних чарунок однакової величини, які або заповнені магнітним матеріалом (що відповідає, наприклад, двійковому числу "1"), або не заповнені магнітним матеріалом (що відповідає, наприклад, двійковому числу "0") ВІДПОВІДНО ДО винаходу ділянки 15 коду 20, що не мають магнітного покриття, використовують під розміщення на них видних на просвіт вирізів 4 Таке вирішення дозволяє розміщати виворітні знаки 4 і магнітний код 20 разом на одній нитці таким чином, щоб вони не накладалися один на одного, виключаючи тим самим їх негативний взаємний вплив Завдяки цьому стає можливим виконувати вирізи 4 такого ж звичайного розміру, що й у ниток, які мають лише виворітний шрифт, розташовуючи їх у середині нитки Перевага цього полягає, по-перше, у можливості вибору для вирізів 4 таких розмірів, щоб їх було добре видно неозброєним оком, що насамперед є більш прийнятним при використанні захисних ниток шириною 2 - Змм, закладених у матеріал документа Крім того, така нитка виглядає так само, як і звичайна захисна нитка з виворітним шрифтом При цьому зовні неможливо визначити одночасну наявність у нитки і магнітного коду Запропоноване у винаході вирішення, що полягає у розміщенні вирізів 4 на проміжних ділянках 15 коду 20, які не мають магнітного покриття, найбільш прийнятне використовувати для кодів, що складаються із словникових і роздільних ділянок типу кодів, відомих з ЕР 0407550 А1 Зумовлене це тим, що, якщо для ПОСЛІДОВНОСТІ двійкових розрядів, які утворюють роздільні ділянки, вибрати тільки ДВІЙКОВІ числа "0", тобто використовувати розрядні чарунки, що не мають магнітного покриття, то утворюється порівняно великий, не маючий магнітного покриття проміжок, в якому без проблем можна розмістити вирізи Очевидно, що й у зонах словникових ділянок, 47510 які не мають магнітного покриття, можна додатково передбачати вирізи 16 У цьому випадку підвищення надійності захисту документа від підроблення забезпечується за рахунок виконання вирізів 16 у вигляді знаків мікрошрифту, тобто істотно меншого розміру, ніж розмір вирізів 4 Такий підвищений захист досягається завдяки тому, що підроблення знаків мікрошрифту є неможливим або потребує великих витрат Ще один варіант виконання показаний на фіг 11 У цьому варіанті код 20 і виворітний шрифт 4, ВІДПОВІДНО магнітний шар 5 з розташованими в його проміжках вирізами 4 займають не всю ширину нитки На частині захисного елемента, що залишилася, також передбачені вирізи 16, що відрізняються розміром, як вже було сказано вище, від вирізів 4 Приклад 2 (фіг 7 - 9) Основна ідея цього варіанта виконання полягає втому, щоб поряд з магнітним кодом і виворітним шрифтом використовувати ще один магнітний шар, забезпечивши таким шляхом додатковий захист документа від підроблення ВІДПОВІДНО ДО фіг 7 магнітні ділянки 5 коду 20 сполучені одна з одною додатковим магнітним шаром 11 Цей магнітний шар 11, як очевидно, не повинен погіршувати читаність коду 20 Оскільки для зчитування магнітного коду датчиками потрібен, як правило, потужний сигнал, шар 5 магнітного матеріалу коду 20 повинен мати певну мінімальну товщину Однак для виключно магнітного "випробування на проходження сигналу" уздовж нитки 2 достатнім був би шар значно меншої товщини Це означає, що в порівнянні з магнітним шаром 5 магнітний шар 11 повинен мати меншу товщину, щоб на зчитуюючий код 20 датчик не надходили сигнали від магнітного шару 11 Такий малюнок розташування магнітних шарів легко виготовити друкарським способом, коли плівкову основу 7 спочатку запечатують магнітною смугою з товщиною, яка дорівнює товщині магнітного шару 11, а потім за другий прохід на ділянках 5 наносять магнітний шар, товщина якого точно дорівнює різниці між товщиною шару 11 і товщиною шару, необхідного для коду 20 Таке вирішення дозволяє перевіряти або тільки наявність магнітного матеріалу по всій довжині нитки, або магнітний код, або і те, й інше Для нанесення магнітного шару 11 можна використовувати й інший магнітний матеріал і поряд з кодом 20 перевіряти наявність особливих фізичних властивостей цього другого магнітного шару 11 На фіг 8 показаний ще один варіант виконання винаходу У цьому варіанті другий магнітний шар 12 також наносять у вигляді коду, ідентичного коду 20 У даному прикладі зазначений другий код наносять паралельно першому коду, а поміж ними розміщають вирізи 4 Коди при цьому можуть розташовуватися симетрично або асиметрично щодо вирізів 4 Однак коди можуть розташовуватися на захисному елементі і в іншому порядку, при цьому важливо лише, щоб виворітний шрифт 4 не перекривався кодом Завдяки подвійному кодуванню можна проводити перевірку на збіг, при якій коди зчитуються 10 незалежно один від одного, а потім перевіряються на ВІДПОВІДНІСТЬ ВІДПОВІДНО ДО фіг 9 другий магнітний шар 13 також нанесений у вигляді коду Однак в даному випадку йдеться про негативне відображення першого коду 20 Кожен з кодів наносять паралельно і точно навпроти пропусків іншого коду, в результаті чого при контролі уздовж нитки одержують безперервний індукований магнітним шаром сигнал Очевидно, що й в описаних у цьому прикладі варіантах виконання винаходу між магнітними ділянками 5, 12, 13 можна передбачити вирізи у формі знаків будь-якого розміру Аналогічним чином описані в цьому прикладі 2 варіанти можна, як очевидно, використовувати і в інших прикладах виконання винаходу, наприклад, показаних на фіг 6 або 10 Приклад 3 (фіг 10) ВІДПОВІДНО ДО фіг 10 захисний елемент можна розділити на відрізки, у даному випадку І, II, III На кожному такому відрізку є щонайменше по одному повному коду 20 та по одному запису виворітним шрифтом 4, при цьому зазначені код і запис розташовані паралельно один одному Проте на відрізку II розташування шрифту 4 і коду 20 змінюється в порівнянні з їх розташуванням на відрізку І У цьому випадку йдеться про їх поворот на 180° Однак інформацію, що міститься на окремих відрізках захисного елемента, можна розташовувати і в ІНШІЙ взаємній орієнтації У випадку з більш широкими захисними елементами можна було б, наприклад, використовувати однакові за своєю внутрішньою структурою відрізки, варіюючи лише взаємну орієнтацію інформації, що міститься в них, наприклад, за рахунок и розташування під різними кутами одна до одної Чим частіше відбувається зміна і чим складніше розташування складових захисного елемента, тим складніше потенційним фальсифікаторам підробити нитку На фіг 12 і 13 показано наступний варіант виконання запропонованого у винаході захищеного від підроблення документа, ВІДПОВІДНО захисного елемента На фіг 12 показаний вигляд зверху захищеного від підроблення документа 1 з розташованим на його поверхні захисним елементом 25 Цей захисний елемент 25 має структуру з оптично перемінними властивостями, яка при ЗМІНІ кута зору змінює колірний ВІДТІНОК інформації, що подається, і/або дозволяє побачити іншу інформацію У прикладі, що розглядається, йдеться про тиснену дифракційну структуру, об'єднану з металевим покриттям і яка дозволяє спостерігачеві бачити у відбитому СВІТЛІ інформацію, що міститься в зазначеній дифракційній структурі На фіг 13 наочно показана шарувата структура захисного елемента 25 у перетині площиною А-А Захищений від підроблення документ 1, наприклад, цінний папір, покритий лаковим шаром 27, нанесеним у вигляді коду, наприклад, штрихового коду Цей лаковий шар містить магнітні пігменти, що виявляються технічними засобами Над магнітним кодом розташований ще один, але вже суцільний лаковий шар 28, що не містить магнітних пігментів і призначений у першу чергу для вирів 12 11 47510 нювання шорсткостей і нерівностей на поверхні добавки, наприклад, пігменти, люмінесцентні пігдокумента 1 та для забезпечення високої адгезії з менти або створюючі певні оптичні ефекти, ВІДПОнаступними шарами Цей лаковий шар 28 покриВІДНО ГЛЯНСОВІ пігменти тий клейовим прошарком 29, наприклад, лаком Запропоновані у винаході захисні елементи або термоплавким безрозчинним клеєм До клейоможуть знайти застосування не тільки на або у вого прошарку 29 прилягає шар ЗО металевого банкнотах, але й на будь-яких інших документах, покриття, поверхня якого має рельєфну структуру, таких, як, наприклад, чеки, посвідчення особи і т що являє собою дифракційну структуру Зазначеп , з досягненням тих же самих переваг ний металевий шар ЗО має вирізи або прорізи 31 у Замість дифракційної структури, що складавигляді знаків, малюнків і т п , що становлять доється з лакового шару, металевого шару і клейодаткову, наочно видну інформацію І у завершення вого прошарку, можна також використовувати понад металевим шаром розташований ще один криття з оптично перемінними властивостями, лаковий шар 32 Останній може бути виконаний з наприклад, структури, що складаються з інтерфебудь-якого матеріалу, наприклад, з УФ-полімерів, ренційних шарів, друкарські фарби з утворюючими які отвердівають, або полімерів, які зшиваються інтерференційні шари пігментами або рідкокриспід дією УФ-випромінювання, чи з термопластів талічні пігменти і т д Лаковий шар 32, металевий шар ЗО і клейовий При використанні напівпрозорих чи прозорих прошарок 29 переважно підготовляють на окремій покриттів з оптично перемінними властивостями, основі, а потім після нанесення лакових шарів 27 і наприклад, певних утворюючих інтерференційне 28 з'єднують з матеріалом документа 1 Після цьопокриття пігментів може виявитися доцільним фаго основу видаляють з лакового шару 32 рбувати лаковий шар 28 у чорний колір, підкреслюючи таким чином виразність кольору покриття з Оскільки магнітний шар 27 звичайно наносять оптично перемінними властивостями При цьому будь-яким друкарським методом, існує проста мояк і попередньо забезпечується машиночитаність жливість наносити магнітний код на ті ділянки закрізь зазначені шари магнітного коду, поданого хисного елемента 25, де відсутні вирізи 31 В друшаром 27 гий лаковий шар 28 можна включати додаткові Фіг, 4 ФІГ. 1 15 0 В С / А ВХ Фіг. 5 ФІГ. 2 5 1 5 1 S 100 100 4 IS ВС Фіг 6 Фіг. З 10 0 10 0 13 47510 ВС \АВС /ГБТ 14 ВС 1 A B C ВС100І1І1 А В< < І ДВі г.? Фі! її 1 2 А ВС / А ВG ВС J •20 Фіг. 8 LL І 1 1 3 A Фіг. 12 B C A B C A B C 32 Фіг. 9 ABC эд v Фіг. ІЗ Фіг '0 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 30 31 2 5
