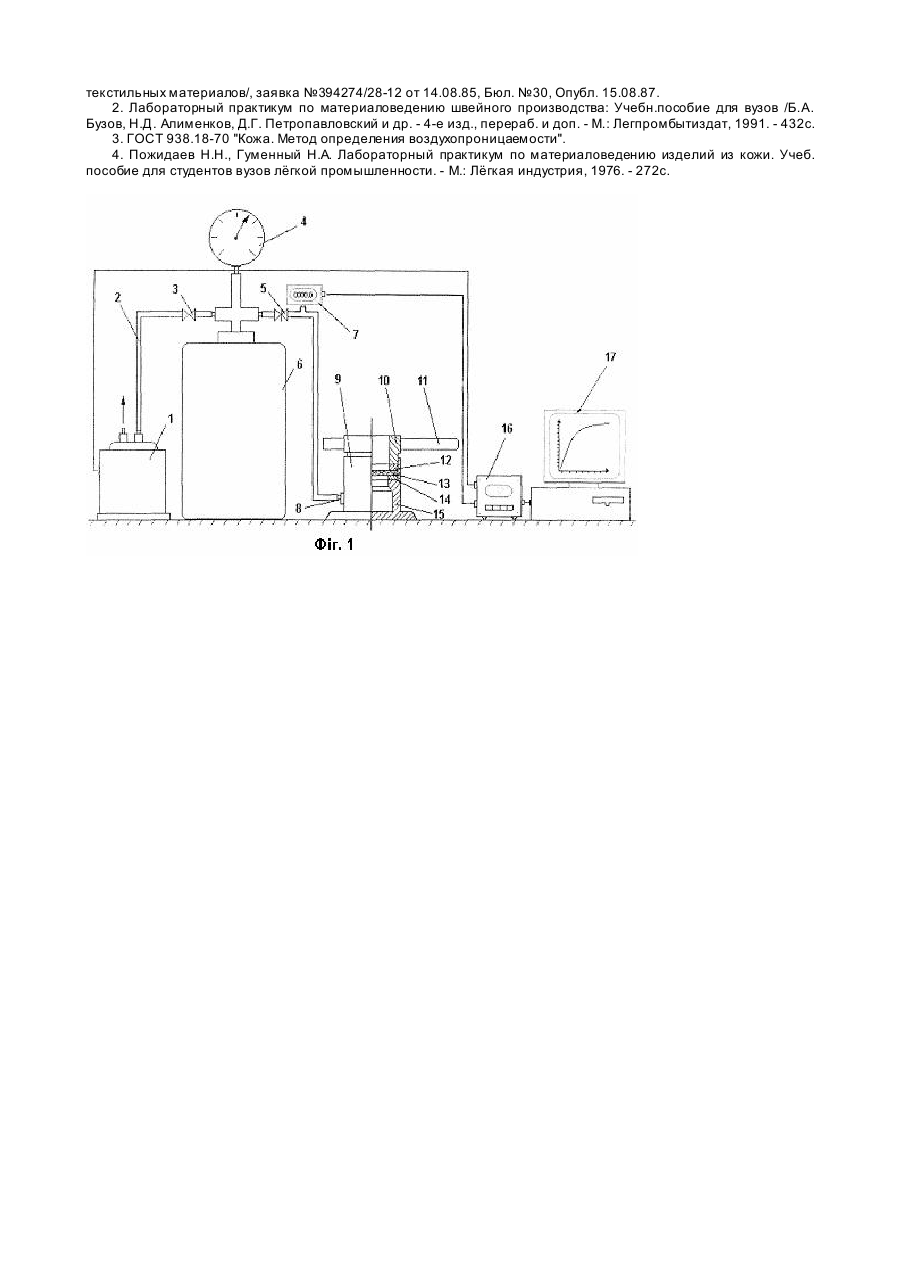

Прилад для визначення повітропроникності текстильних і шкіряних матеріалів

Винахід відноситься до швейної і взуттєвої галузі легкої промисловості, а саме, до приладів, які вивчають повітропроникнення текстильних і шкіряних матеріалів. Відомий прилад по визначенню повітропроникнення текстильних матеріалів при пропусканні крізь них повітря. Прилад складається з пологого наконечника, до якого за допомогою пересувного столика з отвором притискають матеріали, які досліджують. Наконечник трубкою приєднаний до витратоміра, який, у свою чергу, приєднаний до вимірювального патрубку компресора. Компенсуючий патрубок разом з дроселем служить для налагодження пристрою до режиму випробувань і контролю приладу [1]. Недоліком приладу є інерційність роботи і відсутність постійного автоматичного контролю за витратами повітря під час його проходження крізь пробу матеріалу, що унеможливлює отримання об'єктивної картини протікання процесу повітропроникнення. Відомий прилад по визначенню повітропроникнення текстильних матеріалів при пропусканні крізь них повітря. Прилад складається з індикатора розрідження на 49±0,1Па, диференційного манометра, витратомірів (трубки Вінтурі) і повітря з перемикачем, дроселю, вентилятору, камери розрідження повітря, набору робочих столиків з отворами площиною, яка відповідає 2, 5, 10, 20, 50 або 100см 2 і шістьома відповідними притискними кільцями [2]. Недоліком приладу є багатостадійність і інерційність його роботи, а також відсутність постійного автоматичного контролю за витратами повітря під час проходження крізь пробу матеріалу, що унеможливлює отримання об'єктивної картини протікання процесу повітропроникнення і сприяє зростанню похибки його визначення. Крім того, в разі вивчення іншого асортименту дослідних матеріалів виникає необхідність у підборі відповідної пари робочих столиків з отворами і притискних кілець певного діаметра. Відомий прилад по визначенню повітропроникнення шкіряних матеріалів при пропусканні крізь них повітря. Прилад складається з металевої основи, на якій закріплені штатив і п усто тіла циліндрична камера, всередині якої є кільцевий виступ, на якому лежить гумове кільце і шайба для притискання зразків шкіри. В нижній частині камери знаходиться ніпель, який з'єднаний гумовою тр убкою зі скляною трубкою, верхній кінець якої зігнутий. В утримувачі закріплено градуйований циліндр ємкістю 250мл, який зверху закрито притертим корком, а знизу каучуковим корком, скрізь який проходять дві скляні трубки, до нижніх кінців кожної з них яких приєднано гумові трубки, одна з яких має скляний наконечник і затискач, а друга, з затискачем, приєднана до робочої камери, що поєднує її з градуйованим циліндром в єдину систему [3, 4]. Недоліком приладу є те, що він не спроможний працювати з матеріалами, які мають низькі показники пористості, а також з багатошаровими пакетами матеріалів для одягу і взуття. В основу винаходу покладено завдання: - створення універсального приладу, який міг би визначати повітропроникнення не тільки текстильних, але і шкіряних матеріалів; - здійснення постійного контролю за зміною швидкості проходження повітря крізь товщину шкіряних і текстильних матеріалів; - підвищення точності і швидкості дії приладу. Завдання вирішується тим, що прилад містить ресивер, який приєднаний через повітропровід з дроселем і вакуумним вентилем, до вакуумного насосу, вакуумметру, робочої камери, лічильника повітря і перетворювача електромагнітних імпульсів, який у свою чергу, приєднаний до ЕОМ і блоку керування. На фіг. зображено прилад для визначення повітропроникнення текстильних і шкіряних матеріалів. Прилад складається з: ресиверу 6, який виконаний у вигляді металевої ємкості і який приєднаний до пустотілої циліндричної робочої камери 9, кришка 10 якої загвинчується ручкою 11. Всередині камери 9 є кільцевий виступ 15, на якому розташовано гумове кільце 14 і металева шайба 12. Діаметр камери і внутрішній діаметр кришки 10 дорівнюють 3,56см, що відповідає площі 10см 2, тобто робочій частині проби матеріалу 13. У нижній частині камери 9 знаходиться ніпель 8, який приєднаний до повітропроводу 2 з дроселем 5 і вакуумметром 4, який служить для запобігання витоку повітря із повітропроводу у робочу камеру 9. Крім того, прилад має електричний лічильник повітря 4, який приєднано до повітропроводу 2 і до блоку керування 16 з вмонтованим в ньому перетворювачем електромагнітних імпульсів (на фіг. не показаний). До блоку керування 16 також підключені ЕОМ 17 і вакуумний насос 1, який, у свою чергу, приєднаний до повітропроводу 2 з вакуумним вентилем3. Прилад для визначення повітропроникнення текстильних і шкіряних матеріалів працює таким чином: при перекритому дроселі 5 і відкритому вакуумному вентилі 3, з пульту керування 16 вмикають вакуумний насос 7 і здійснюють відкачування повітря із ресиверу 6 через повітропровід 2. Після досягнення певної величини розрідження в ресивері 6 (величину визначають за вакуумметром 4), вакуумний вентиль 3 перекривають, після чого на кільцевий виступ 15 робочої камери 9 кладуть гумове кільце 14, пробу матеріалу 13, металеву шайбу 12 і кришку 10, яка загвинчується ручкою 11. Потім, з пульту керування 16, вмикають перетворювач електромагнітних імпульсів та ЕОМ 17 і відкривають дросель 5. В результаті різниці тисків в робочій камері 9 по обидві сторони проби матеріалу 13, повітря, по повітропроводу 2, поступає в ресивер 6. Цей процес проводиться до моменту вирівнювання тисків в робочій камері 9, що фіксується вакуумметром 4. При цьому, кількість (об'єм) повітря, яке пройшло крізь пробу 13 на протязі всього часу проведення випробування визначають за лічильником 7. Отримана таким чином інформація, у вигляді електромагнітних сигналів, безперервно поступає до перетворювача електромагнітних імпульсів 16, а потім - на ЕОМ 17, на моніторі якої відтворюється картина протікання процесу повітропроникнення у вигляді цифрової статистики або у графічній формі в режимі реального часу. Перевагою пристрою є те, що він є універсальним у використанні відносно дослідних матеріалів і дозволяє більш точно вимірювати їхнє повітропроникнення, а підключення до приладу ЕОМ надає можливість безперервного спостереження за кінетикою проходження повітря скрізь зразки матеріалів з її відображенням на моніторі електронно-обчислювальної машини. Крім того, спроможність приладу регулюва ти величину перепаду тисків по обидві сторони дослідних проб, робить непотрібним використання набору робочих столиків з отворами різної площини і відповідних притискних кілець при проведенні випробувань. Джерела інформації 1. Патент СССР на изобретение №1330564 - /Устройство для определения воздухопроницаемости текстильных материалов/, заявка №394274/28-12 от 14.08.85, Бюл. №30, Опубл. 15.08.87. 2. Лабораторный практикум по материаловедению швейного производства: Учебн.пособие для вузов /Б.А. Бузов, Н.Д. Алименков, Д.Г. Петропавловский и др. - 4-е изд., перераб. и доп. - М.: Легпромбытиздат, 1991. - 432с. 3. ГОСТ 938.18-70 "Кожа. Метод определения воздухопроницаемости". 4. Пожидаев Н.Н., Гуменный Н.А. Лабораторный практикум по материаловедению изделий из кожи. Учеб. пособие для студентов вузов лёгкой промышленности. - М.: Лёгкая индустрия, 1976. - 272с.
