Спосіб зберігання леткої рідини

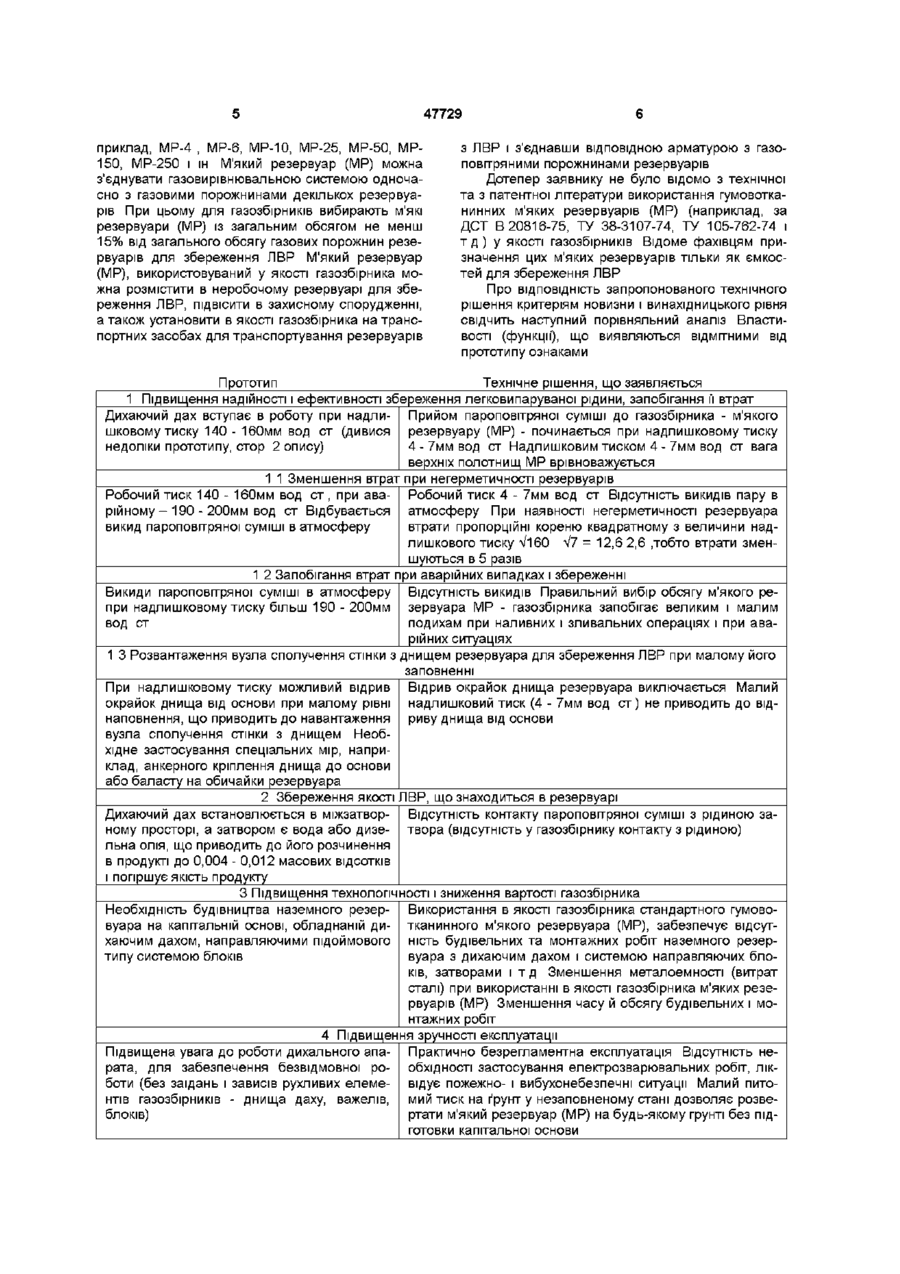

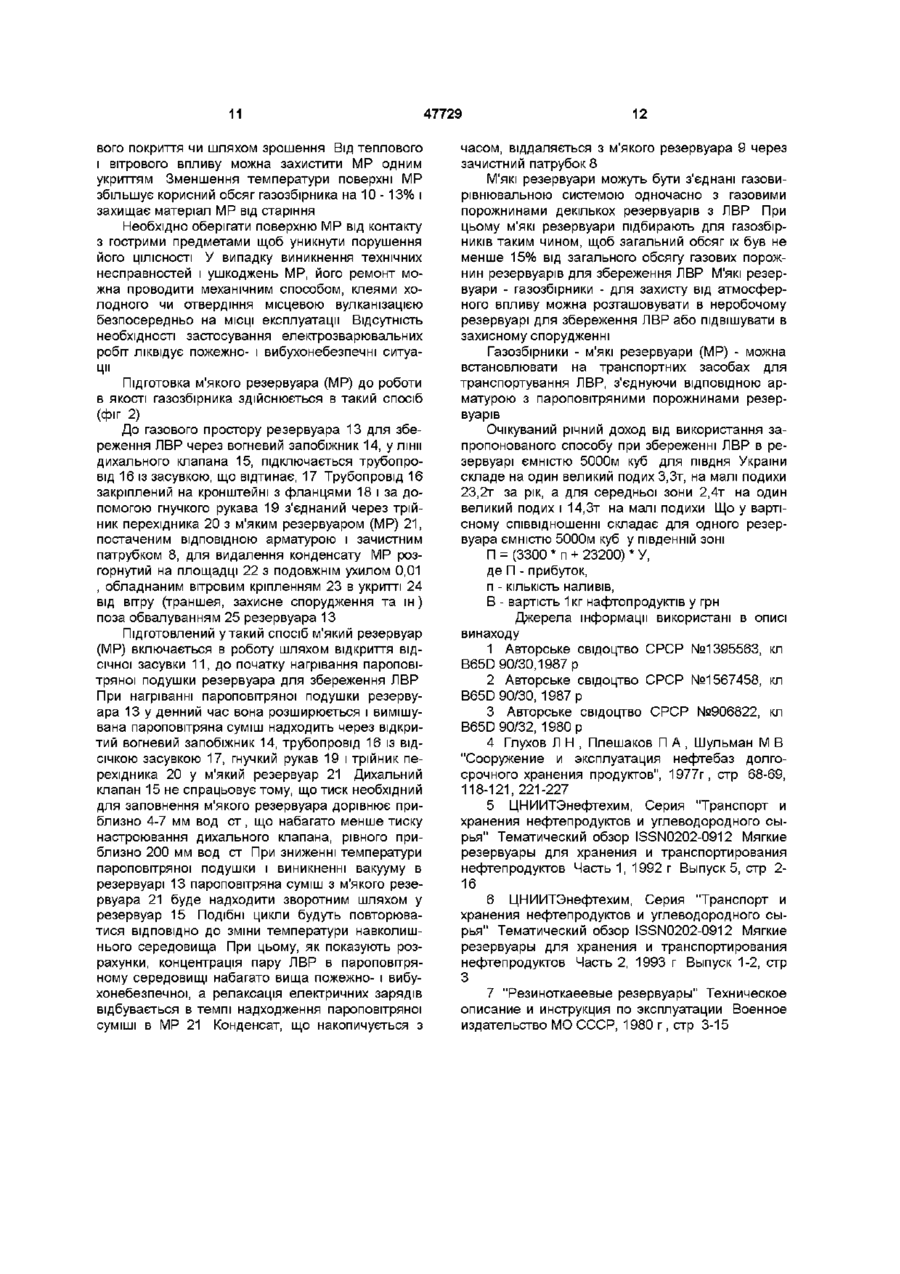

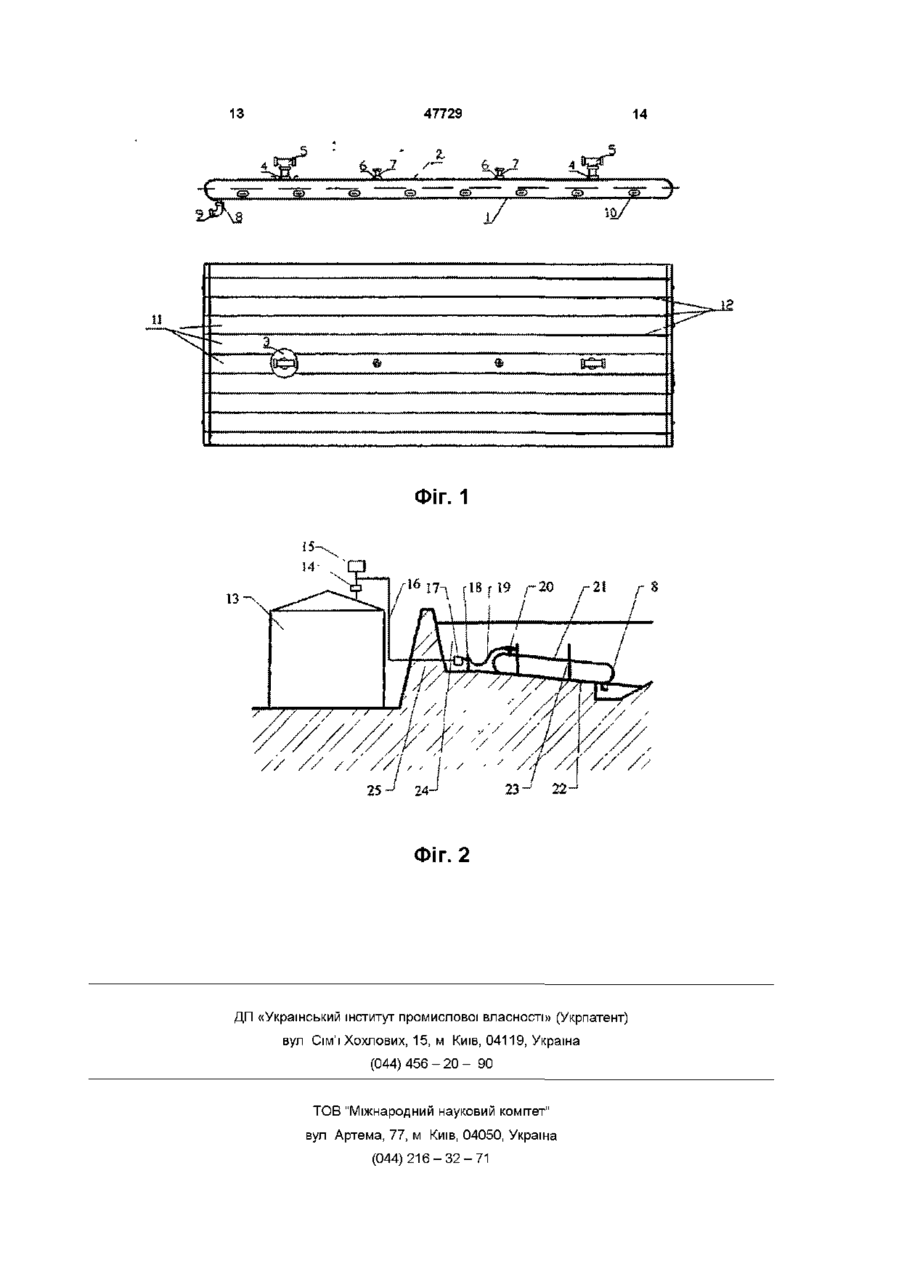

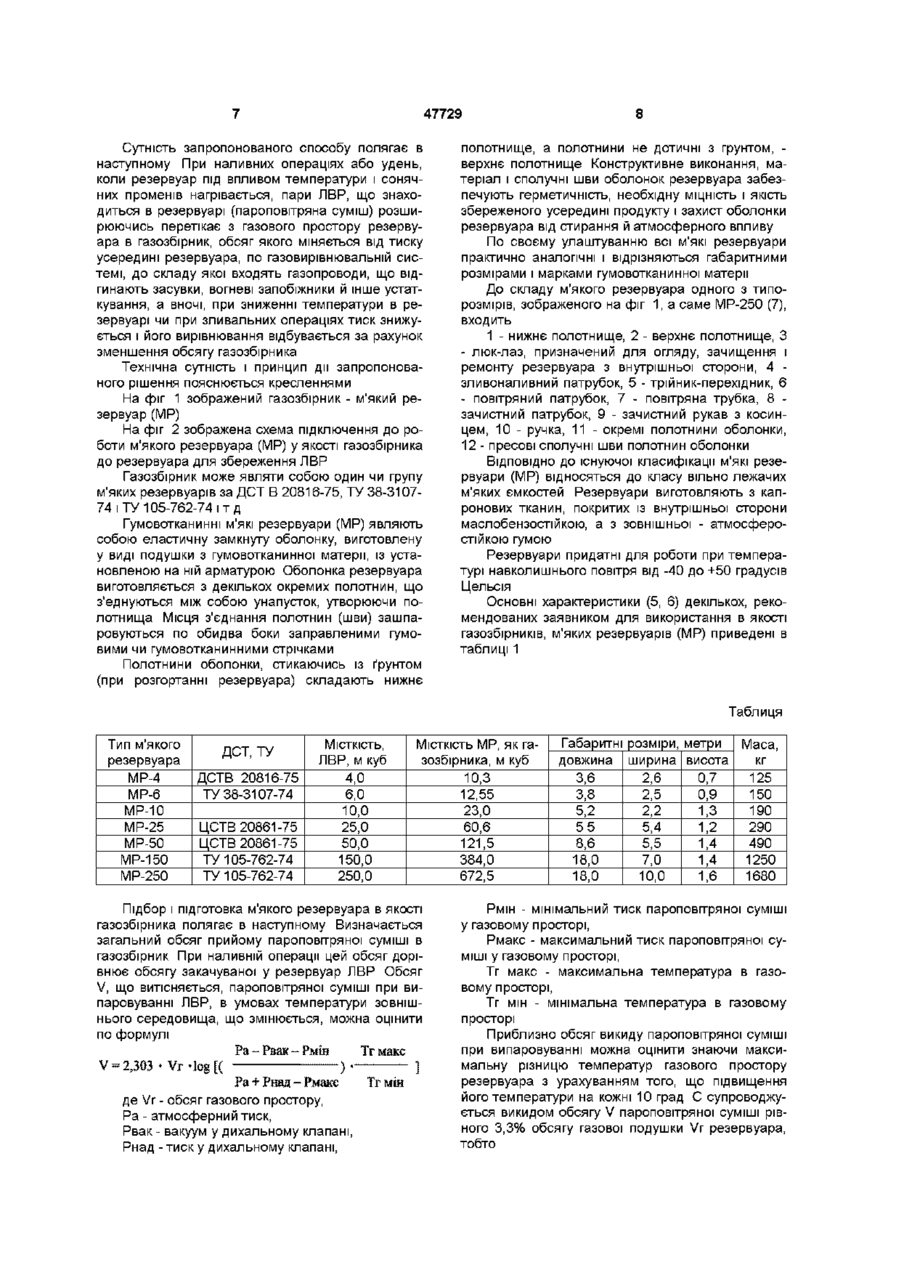

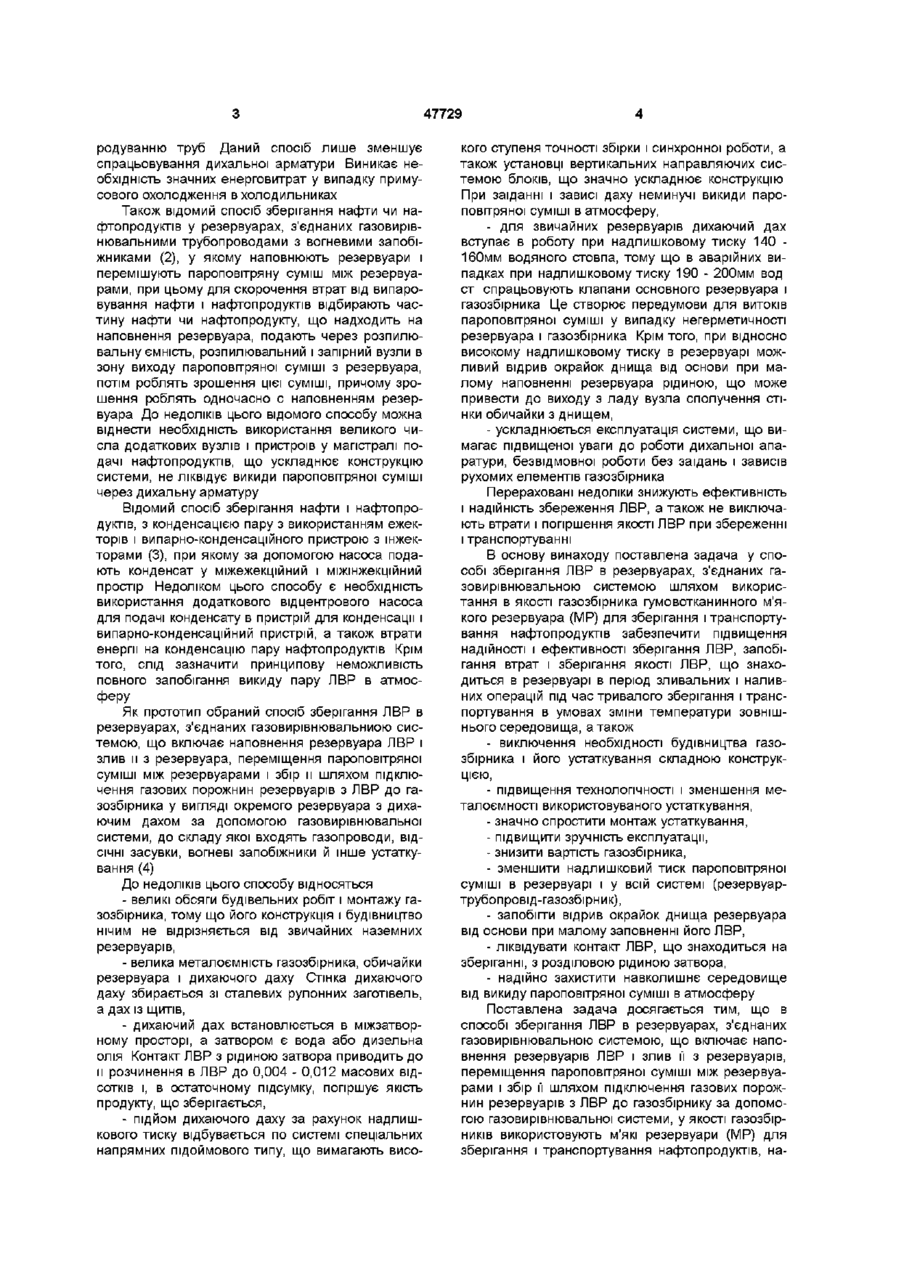

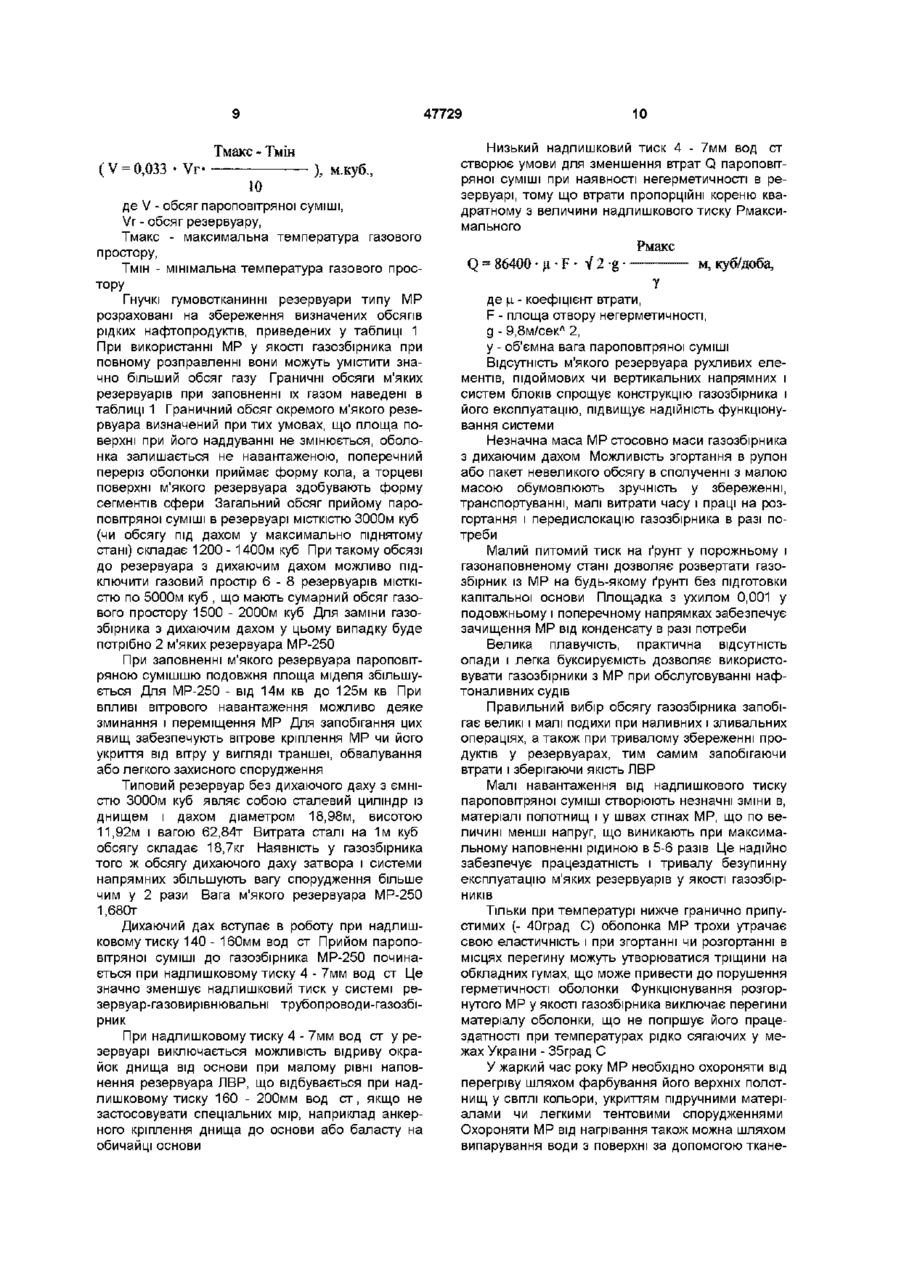

1 Спосіб зберігання леткої рідини в резервуарах, з'єднаних газовирівнювальною системою, що включає наповнення резервуарів леткою рідиною і злив и з резервуарів, переміщення пароповітряної суміші між резервуарами і збір и шляхом підключення газових порожнин резервуарів з леткою рідиною до газозбірника(ів) за допомогою газовирівнювальної системи, який відрізняється тим, що як газозбірник(и) використовують гумотканинні м'які резервуари (МР), призначені для зберігання і транспортування нафтопродуктів 2 Спосіб за п 1, що відрізняється тим, що м'який резервуар, який використовують як газозбірник, з'єднують одночасно з газовирівнювальною системою та з газовими порожнинами декількох резервуарів з леткою рідиною 3 Спосіб за пп 1 і 2, що відрізняється тим, що підбирають для газозбірників м'які резервуари (МР) з складовим об'ємом не менше 15% від загального об'єму газових порожнин резервуарів для зберігання леткої рідини 4 Спосіб за пп 1-3, який відрізняється тим, що м'який резервуар (МР), як газозбірник, розміщують у непрацюючому резервуарі для зберігання леткої рідини 5 Спосіб за пп 1-3, який відрізняється тим, що м'який резервуар (МР), як газозбірник, підвішують у захищеній споруді 6 Спосіб за пп 1-3 , який відрізняється тим, що м'який резервуар (МР), як газозбірник, встановлюють на транспортних засобах для транспортування резервуарів з леткою рідиною і з'єднують ВІДПОВІДНОЮ арматурою з пароповітряними порожнинами резервуарів з леткою рідиною Винахід відноситься до зберігання і транспортування легковипаруваної рідини (ЛВР), наприклад, нафти та нафтопродуктів і може бути використаний в нафтопереробній, нафтовій і ХІМІЧНІ галузях, в аеропортах і на базах зберігання нафтопродуктів Дуже актуальними є проблема боротьби з втратами нафтопродуктів при зберіганні і транспортуванні Основні втрати нафтопродуктів, у першу чергу бензинів, і інших ЛВР походять від їх випаровування під час зберігання в резервуарах, при зливно-наливних операціях, а також у результаті різних витоків В свою чергу, втрати від випаровування підрозділяються на втрати від «великих подихів» (при заповненні і звільненні резервуара від продуктів), від «малих подихів» (щодобове коливання температур газового простору) Уже відомий спосіб зберігання нафти і нафтопродуктів (1), спрямований на скорочення втрат від випаровування нафти і нафтопродуктів, що полягає утому, що пароповітряну суміш на виході з резервуара прохолоджують до температури конденсації пару, наприклад, у пристрої для осушування газової суміші, після чого вибирають конденсат, а осушену пароповітряну суміш направляють у теплоізольовані газовирівнювальні трубопроводи з установленими на них вогневими запобіжниками, що заглиблюють у землю, де температура вище температури конденсатоутворення складових газоповітряної суміші До недоліків цього відомого способу варто віднести ускладнення конструкції необхідністю застосування теплообмінних чи холодильних пристроїв для осушування газової суміші Необхідність розміщення газовирівнювальних трубопроводів з вогневими запобіжниками в ґрунті, де температура вища 1 градуса Цельсія, що значно ускладнює систему і погіршує умови контролю стану трубопроводів Потрібно вживання заходів перешкоджаючих ко о> 47729 родуванню труб Даний спосіб лише зменшує спрацьовування дихальної арматури Виникає необхідність значних енерговитрат у випадку примусового охолодження в холодильниках Також відомий спосіб зберігання нафти чи нафтопродуктів у резервуарах, з'єднаних газовирівнювальними трубопроводами з вогневими запобіжниками (2), у якому наповнюють резервуари і перемішують пароповітряну суміш між резервуарами, при цьому для скорочення втрат від випаровування нафти і нафтопродуктів відбирають частину нафти чи нафтопродукту, що надходить на наповнення резервуара, подають через розпилювальну ємність, розпилювальний і запірний вузли в зону виходу пароповітряної суміші з резервуара, потім роблять зрошення цієї суміші, причому зрошення роблять одночасно с наповненням резервуара До недоліків цього відомого способу можна віднести необхідність використання великого числа додаткових вузлів і пристроїв у магістралі подачі нафтопродуктів, що ускладнює конструкцію системи, не ліквідує викиди пароповітряної суміші через дихальну арматуру Відомий спосіб зберігання нафти і нафтопродуктів, з конденсацією пару з використанням ежекторів і випарно-конденсаційного пристрою з інжекторами (3), при якому за допомогою насоса подають конденсат у міжежекційний і міжінжекційний простір Недоліком цього способу є необхідність використання додаткового відцентрового насоса для подачі конденсату в пристрій для конденсації і випарно-конденсаційний пристрій, а також втрати енергії на конденсацію пару нафтопродуктів Крім того, слід зазначити принципову неможливість повного запобігання викиду пару ЛВР в атмосферу Як прототип обраний спосіб зберігання ЛВР в резервуарах, з'єднаних газовирівнювальниою системою, що включає наповнення резервуара ЛВР і злив и з резервуара, переміщення пароповітряної суміші між резервуарами і збір и шляхом підключення газових порожнин резервуарів з ЛВР до газозбірника у вигляді окремого резервуара з дихаючим дахом за допомогою газовирівнювальної системи, до складу якої входять газопроводи, відСІЧНІ засувки, вогневі запобіжники й інше устаткування (4) До недоліків цього способу відносяться - великі обсяги будівельних робіт і монтажу газозбірника, тому що його конструкція і будівництво нічим не відрізняється від звичайних наземних резервуарів, - велика металоємність газозбірника, обичайки резервуара і дихаючого даху Стінка дихаючого даху збирається зі сталевих рулонних заготівель, а дах із щитів, - дихаючий дах встановлюється в міжзатворному просторі, а затвором є вода або дизельна олія Контакт ЛВР з рідиною затвора приводить до и розчинення в ЛВР до 0,004 - 0,012 масових ВІДСОТКІВ І, в остаточному підсумку, погіршує якість продукту, що зберігається, - підйом дихаючого даху за рахунок надлишкового тиску відбувається по системі спеціальних напрямних підоймового типу, що вимагають висо кого ступеня точності збірки і синхронної роботи, а також установці вертикальних направляючих системою блоків, що значно ускладнює конструкцію При заїданні і зависі даху неминучі викиди пароповітряної суміші в атмосферу, - для звичайних резервуарів дихаючий дах вступає в роботу при надлишковому тиску 140 160мм водяного стовпа, тому що в аварійних випадках при надлишковому тиску 190 - 200мм вод ст спрацьовують клапани основного резервуара і газозбірника Це створює передумови для витоків пароповітряної суміші у випадку негерметичності резервуара і газозбірника Крім того, при відносно високому надлишковому тиску в резервуарі можливий відрив окрайок днища від основи при малому наповненні резервуара рідиною, що може привести до виходу з ладу вузла сполучення стінки обичайки з днищем, - ускладнюється експлуатація системи, що вимагає підвищеної уваги до роботи дихальної апаратури, безвідмовної роботи без заїдань і зависів рухомих елементів газозбірника Перераховані недоліки знижують ефективність і надійність збереження ЛВР, а також не виключають втрати і погіршення якості ЛВР при збереженні і транспортуванні В основу винаходу поставлена задача у способі зберігання ЛВР в резервуарах, з'єднаних газовирівнювальною системою шляхом використання в якості газозбірника гумовотканинного м'якого резервуара (МР) для зберігання і транспортування нафтопродуктів забезпечити підвищення надійності і ефективності зберігання ЛВР, запобігання втрат і зберігання якості ЛВР, що знаходиться в резервуарі в період зливальних і наливних операцій під час тривалого зберігання і транспортування в умовах зміни температури зовнішнього середовища, а також - виключення необхідності будівництва газозбірника і його устаткування складною конструкцією, - підвищення технологічності і зменшення металоємності використовуваного устаткування, - значно спростити монтаж устаткування, - підвищити зручність експлуатації, - знизити вартість газозбірника, - зменшити надлишковий тиск пароповітряної суміші в резервуарі і у всій системі (резервуартрубопровід-газозбірник), - запобігти відрив окрайок днища резервуара від основи при малому заповненні його ЛВР, - ліквідувати контакт ЛВР, що знаходиться на зберіганні, з розділовою рідиною затвора, - надійно захистити навколишнє середовище від викиду пароповітряної суміші в атмосферу Поставлена задача досягається тим, що в способі зберігання ЛВР в резервуарах, з'єднаних газовирівнювальною системою, що включає наповнення резервуарів ЛВР і злив її з резервуарів, переміщення пароповітряної суміші між резервуарами і збір її шляхом підключення газових порожнин резервуарів з ЛВР до газозбірнику за допомогою газовирівнювальної системи, у якості газозбірників використовують м'які резервуари (МР) для зберігання і транспортування нафтопродуктів, на 47729 приклад, МР-4 , МР-6, МР-10, МР-25, МР-50, МР150, МР-250 і ш М'який резервуар (МР) можна з'єднувати газовирівнювальною системою одночасно з газовими порожнинами декількох резервуарів При цьому для газозбірників вибирають м'які резервуари (МР) із загальним обсягом не менш 15% від загального обсягу газових порожнин резервуарів для збереження ЛВР М'який резервуар (МР), використовуваний у якості газозбірника можна розмістити в неробочому резервуарі для збереження ЛВР, ПІДВІСИТИ в захисному спорудженні, а також установити в якості газозбірника на транспортних засобах для транспортування резервуарів з ЛВР і з'єднавши ВІДПОВІДНОЮ арматурою з газоповітряними порожнинами резервуарів Дотепер заявнику не було відомо з технічної та з патентної літератури використання гумовотканинних м'яких резервуарів (МР) (наприклад, за ДСТ В 20816-75, ТУ 38-3107-74, ТУ 105-762-74 і т д ) у якості газозбірників Відоме фахівцям призначення цих м'яких резервуарів тільки як ємкостей для збереження ЛВР Про ВІДПОВІДНІСТЬ запропонованого технічного рішення критеріям новизни і винахідницького рівня свідчить наступний порівняльний аналіз Властивості (функції), що виявляються ВІДМІТНИМИ від прототипу ознаками Прототип Технічне рішення, що заявляється 1 Підвищення надійності і ефективності збереження легковипаруваної рідини, запобігання \'\ втрат Дихаючий дах вступає в роботу при надли- Прийом пароповітряної суміші до газозбірника - м'якого шковому тиску 140 - 160мм вод ст (дивися резервуару (МР) - починається при надлишковому тиску недоліки прототипу, стор 2 опису) 4 - 7мм вод ст Надлишковим тиском 4 - 7мм вод ст вага верхніх полотнищ МР врівноважується 1 1 Зменшення втрат при негерметичності резервуарів Робочий тиск 140 - 160мм вод ст , при ава- Робочий тиск 4 - 7мм вод ст Відсутність викидів пару в рійному - 190 - 200мм вод ст Відбувається атмосферу При наявності негерметичності резервуара викид пароповітряної суміші в атмосферу втрати пропорційні кореню квадратному з величини надлишкового тиску V160 V7 = 12,6 2,6 .тобто втрати зменшуються в 5 разів 1 2 Запобігання втрат при аварійних випадках і збереженні Викиди пароповітряної суміші в атмосферу Відсутність викидів Правильний вибір обсягу м'якого репри надлишковому тиску більш 190 - 200мм зервуара МР - газозбірника запобігає великим і малим вод ст подихам при наливних і зливальних операціях і при аварійних ситуаціях 1 3 Розвантаження вузла сполучення стінки з днищем резервуара для збереження ЛВР при малому його заповненні При надлишковому тиску можливий відрив Відрив окрайок днища резервуара виключається Малий окрайок днища від основи при малому рівні надлишковий тиск (4 - 7мм вод ст) не приводить до віднаповнення, що приводить до навантаження риву днища від основи вузла сполучення стінки з днищем Необхідне застосування спеціальних мір, наприклад, анкерного кріплення днища до основи або баласту на обичайки резервуара 2 Збереження якості ЛВР, що знаходиться в резервуарі Дихаючий дах встановлюється в міжзатвор- Відсутність контакту пароповітряної суміші з рідиною заному просторі, а затвором є вода або дизе- твора (відсутність у газозбірнику контакту з рідиною) льна олія, що приводить до його розчинення в продукті до 0,004 - 0,012 масових ВІДСОТКІВ І погіршує якість продукту З Підвищення технологічності і зниження вартості газозбірника Необхідність будівництва наземного резер- Використання в якості газозбірника стандартного гумововуара на капітальній основі, обладнаній ди- тканинного м'якого резервуара (МР), забезпечує відсутхаючим дахом, направляючими підоймового ність будівельних та монтажних робіт наземного резертипу системою блоків вуара з дихаючим дахом і системою направляючих блоків, затворами і т д Зменшення металоемності (витрат сталі) при використанні в якості газозбірника м'яких резервуарів (МР) Зменшення часу й обсягу будівельних і монтажних робіт 4 Підвищення зручності експлуатації Підвищена увага до роботи дихального апа- Практично безрегламентна експлуатація Відсутність нерата, для забезпечення безвідмовної ро- обхідності застосування електрозварювальних робіт, лікботи (без заїдань і зависів рухливих елеме- відує пожежно- і вибухонебезпечні ситуації Малий питонтів газозбірників - днища даху, важелів, мий тиск на ґрунт у незаповненому стані дозволяє розвеблоків) ртати м'який резервуар (МР) на будь-якому грунті без підготовки капітальної основи 47729 Сутність запропонованого способу полягає в наступному При наливних операціях або удень, коли резервуар під впливом температури і сонячних променів нагрівається, пари ЛВР, що знаходиться в резервуарі (пароповітряна суміш) розширюючись перетікає з газового простору резервуара в газозбірник, обсяг якого міняється від тиску усередині резервуара, по газовирівнювальній системі, до складу якої входять газопроводи, що відгинають засувки, вогневі запобіжники й інше устаткування, а вночі, при зниженні температури в резервуарі чи при зливальних операціях тиск знижується і його вирівнювання відбувається за рахунок зменшення обсягу газозбірника Технічна сутність і принцип дії запропонованого рішення пояснюється кресленнями На фіг 1 зображений газозбірник - м'який резервуар (МР) На фіг 2 зображена схема підключення до роботи м'якого резервуара (МР) у якості газозбірника до резервуара для збереження ЛВР Газозбірник може являти собою один чи групу м'яких резервуарів за ДСТ В 20816-75, ТУ 38-310774 і ТУ 105-762-74 і т д Гумовотканинні м'які резервуари (МР) являють собою еластичну замкнуту оболонку, виготовлену у виді подушки з гумовотканинної матерії, із установленою на ній арматурою Оболонка резервуара виготовляється з декількох окремих полотнин, що з'єднуються між собою унапусток, утворюючи полотнища Місця з'єднання полотнин (шви) зашпаровуються по обидва боки заправленими гумовими чи гумовотканинними стрічками Полотнини оболонки, стикаючись із ґрунтом (при розгортанні резервуара) складають нижнє 8 полотнище, а полотнини не дотичні з грунтом, верхнє полотнище Конструктивне виконання, матеріал і сполучні шви оболонок резервуара забезпечують герметичність, необхідну МІЦНІСТЬ і якість збереженого усередині продукту і захист оболонки резервуара від стирання й атмосферного впливу По своєму улаштуванню всі м'які резервуари практично аналогічні і відрізняються габаритними розмірами і марками гумовотканинної матерії До складу м'якого резервуара одного з типорозмірів, зображеного на фіг 1, а саме МР-250 (7), входить 1 - нижнє полотнище, 2 - верхнє полотнище, З - люк-лаз, призначений для огляду, зачищення і ремонту резервуара з внутрішньої сторони, 4 зливоналивний патрубок, 5 - трійник-перехідник, 6 - повітряний патрубок, 7 - повітряна трубка, 8 зачистний патрубок, 9 - зачистний рукав з косинцем, 10 - ручка, 11 - окремі полотнини оболонки, 12 - пресові сполучні шви полотнин оболонки ВІДПОВІДНО ДО існуючої класифікації м'які резервуари (МР) відносяться до класу вільно лежачих м'яких ємкостей Резервуари виготовляють з капронових тканин, покритих із внутрішньої сторони маслобензостійкою, а з зовнішньої - атмосферостійкою гумою Резервуари придатні для роботи при температурі навколишнього повітря від -40 до +50 градусів Цельсія Основні характеристики (5, 6) декількох, рекомендованих заявником для використання в якості газозбірників, м'яких резервуарів (МР) приведені в таблиці 1 Таблиця Тип м'якого резервуара МР-4 МР-6 МР-10 МР-25 МР-50 МР-150 МР-250 ДСТ, ТУ ДСТВ 20816-75 ТУ 38-3107-74 ЦСТВ 20861-75 ЦСТВ 20861-75 ТУ 105-762-74 ТУ 105-762-74 МІСТКІСТЬ, МІСТКІСТЬ МР, як га ЛВР, м куб 4,0 6,0 10,0 25,0 50,0 150,0 250,0 зозбірника, м куб 10,3 12,55 23,0 60,6 121,5 384,0 672,5 Підбор і підготовка м'якого резервуара в якості газозбірника полягає в наступному Визначається загальний обсяг прийому пароповітряної суміші в газозбірник При наливній операції цей обсяг дорівнює обсягу закачуваної у резервуар ЛВР Обсяг V, що витісняється, пароповітряної суміші при випаровуванні ЛВР, в умовах температури зовнішнього середовища, що змінюється, можна оцінити по формулі Ра - Рвак - РмІн Тг маке V - 2,303 * Vr -log [( )• ] Pa + Рнад - Рмаке Тгмін де Vr - обсяг газового простору, Pa - атмосферний тиск, Рвак - вакуум у дихальному клапані, Рнад - тиск у дихальному клапані, Габаритні розміри, метри Маса, довжина ширина висота кг 3,6 2,6 0,7 125 3,8 2,5 0,9 150 5,2 2,2 1,3 190 55 5,4 1,2 290 8,6 5,5 1,4 490 18,0 7,0 1,4 1250 18,0 10,0 1,6 1680 Рмш - мінімальний тиск пароповітряної суміші у газовому просторі, Рмакс - максимальний тиск пароповітряної суміші у газовому просторі, Тг макс - максимальна температура в газовому просторі, Тг мін - мінімальна температура в газовому просторі Приблизно обсяг викиду пароповітряної суміші при випаровуванні можна оцінити знаючи максимальну різницю температур газового простору резервуара з урахуванням того, що підвищення його температури на кожні 10 град С супроводжується викидом обсягу V пароповітряної суміші рівного 3,3% обсягу газової подушки Vr резервуара, тобто 47729 Тмакс - Тмів (V-0,033 • Vr 10 ), м.куб., де V - обсяг пароповітряної суміші, Vr - обсяг резервуару, Тмакс - максимальна температура газового простору, Тмш - мінімальна температура газового простору Гнучкі гумовотканинні резервуари типу МР розраховані на збереження визначених обсягів рідких нафтопродуктів, приведених у таблиці 1 При використанні МР у якості газозбірника при повному розправленні вони можуть умістити значно більший обсяг газу Граничні обсяги м'яких резервуарів при заповненні їх газом наведені в таблиці 1 Граничний обсяг окремого м'якого резервуара визначений при тих умовах, що площа поверхні при його наддуванні не змінюється, оболонка залишається не навантаженою, поперечний переріз оболонки приймає форму кола, а торцеві поверхні м'якого резервуара здобувають форму сегментів сфери Загальний обсяг прийому пароповітряної суміші в резервуарі МІСТКІСТЮ 3000М куб (чи обсягу під дахом у максимально піднятому стані) складає 1200 - 1400м куб При такому обсязі до резервуара з дихаючим дахом можливо підключити газовий простір 6 - 8 резервуарів МІСТКІСТЮ по 5000м куб , що мають сумарний обсяг газового простору 1500 - 2000м куб Для заміни газозбірника з дихаючим дахом у цьому випадку буде потрібно 2 м'яких резервуара МР-250 При заповненні м'якого резервуара пароповітряною сумішшю подовжня площа міделя збільшується Для МР-250 - від 14м кв до 125м кв При впливі вітрового навантаження можливо деяке зминання і переміщення МР Для запобігання цих явищ забезпечують вітрове кріплення МР чи його укриття від вітру у вигляді траншеї, обвалування або легкого захисного спорудження Типовий резервуар без дихаючого даху з ємністю 3000м куб являє собою сталевий циліндр із днищем і дахом діаметром 18,98м, висотою 11,92м і вагою 62,84т Витрата сталі на 1м куб обсягу складає 18,7кг Наявність у газозбірника того ж обсягу дихаючого даху затвора і системи напрямних збільшують вагу спорудження більше чим у 2 рази Вага м'якого резервуара МР-250 1,680т Дихаючий дах вступає в роботу при надлишковому тиску 140 - 160мм вод ст Прийом пароповітряної суміші до газозбірника МР-250 починається при надлишковому тиску 4 - 7мм вод ст Це значно зменшує надлишковий тиск у системі резервуар-газовирівнювальні трубопроводи-газозбірник При надлишковому тиску 4 - 7мм вод ст у резервуарі виключається можливість відриву окрайок днища від основи при малому рівні наповнення резервуара ЛВР, що відбувається при надлишковому тиску 160 - 200мм вод ст, якщо не застосовувати спеціальних мір, наприклад анкерного кріплення днища до основи або баласту на обичайці основи 10 Низький надлишковий тиск 4 - 7мм вод ст створює умови для зменшення втрат Q пароповітряної суміші при наявності негерметичності в резервуарі, тому що втрати пропорційні кореню квадратному з величини надлишкового тиску Рмаксимального Рмакс Q = 86400 • ji • F • V 2 -g 7 м, куб/доба, де ц, - коефіцієнт втрати, F - площа отвору негерметичності, л д - 9,8м/сек 2, у - об'ємна вага пароповітряної суміші Відсутність м'якого резервуара рухливих елементів, підоймових чи вертикальних напрямних і систем блоків спрощує конструкцію газозбірника і його експлуатацію, підвищує надійність функціонування системи Незначна маса МР стосовно маси газозбірника з дихаючим дахом Можливість згортання в рулон або пакет невеликого обсягу в сполученні з малою масою обумовлюють зручність у збереженні, транспортуванні, малі витрати часу і праці на розгортання і передислокацію газозбірника в разі потреби Малий питомий тиск на ґрунт у порожньому і газонаповненому стані дозволяє розвертати газозбірник із МР на будь-якому ґрунті без підготовки капітальної основи Площадка з ухилом 0,001 у подовжньому і поперечному напрямках забезпечує зачищення МР від конденсату в разі потреби Велика плавучість, практична відсутність опади і легка буксируємість дозволяє використовувати газозбірники з МР при обслуговуванні нафтоналивних судів Правильний вибір обсягу газозбірника запобігає великі і малі подихи при наливних і зливальних операціях, а також при тривалому збереженні продуктів у резервуарах, тим самим запобігаючи втрати і зберігаючи якість ЛВР Малі навантаження від надлишкового тиску пароповітряної суміші створюють незначні зміни в, матеріалі полотнищ і у швах стінах МР, що по величині менші напруг, що виникають при максимальному наповненні рідиною в 5-6 разів Це надійно забезпечує працездатність і тривалу безупинну експлуатацію м'яких резервуарів у якості газозбірників Тільки при температурі нижче гранично припустимих (- 40град С) оболонка МР трохи утрачає свою еластичність і при згортанні чи розгортанні в місцях перегину можуть утворюватися тріщини на обкладних гумах, що може привести до порушення герметичності оболонки Функціонування розгорнутого МР у якості газозбірника виключає перегини матеріалу оболонки, що не погіршує його працездатності при температурах рідко сягаючих у межах України - 35град С У жаркий час року МР необхідно охороняти від перегріву шляхом фарбування його верхніх полотнищ у СВІТЛІ кольори, укриттям підручними матеріалами чи легкими тентовими спорудженнями Охороняти МР від нагрівання також можна шляхом випарування води з поверхні за допомогою ткане 11 47729 вого покриття чи шляхом зрошення Від теплового і вітрового впливу можна захистити МР одним укриттям Зменшення температури поверхні МР збільшує корисний обсяг газозбірника на 10 -13% і захищає матеріал МР від старіння Необхідно оберігати поверхню МР від контакту з гострими предметами щоб уникнути порушення його ЦІЛІСНОСТІ У випадку виникнення технічних несправностей і ушкоджень МР, його ремонт можна проводити механічним способом, клеями холодного чи отвердіння місцевою вулканізацією безпосередньо на МІСЦІ експлуатації Відсутність необхідності застосування електрозварювальних робіт ліквідує пожежно- і вибухонебезпечні ситуації Підготовка м'якого резервуара (МР) до роботи в якості газозбірника здійснюється в такий спосіб (фіг 2) До газового простору резервуара 13 для збереження ЛВР через вогневий запобіжник 14, у лінії дихального клапана 15, підключається трубопровід 16 із засувкою, що відтинає, 17 Трубопровід 16 закріплений на кронштейні з фланцями 18 і за допомогою гнучкого рукава 19 з'єднаний через трійник перехідника 20 з м'яким резервуаром (МР) 21, постаченим ВІДПОВІДНОЮ арматурою і зачистним патрубком 8, для видалення конденсату МР розгорнутий на площадці 22 з подовжнім ухилом 0,01 , обладнаним вітровим кріпленням 23 в укритті 24 від вітру (траншея, захисне спорудження та ш) поза обвалуванням 25 резервуара 13 Підготовлений у такий спосіб м'який резервуар (МР) включається в роботу шляхом відкриття відсічної засувки 11, до початку нагрівання пароповітряної подушки резервуара для збереження ЛВР При нагріванні пароповітряної подушки резервуара 13 у денний час вона розширюється і вимішувана пароповітряна суміш надходить через відкритий вогневий запобіжник 14, трубопровід 16 із ВІДСІЧКОЮ засувкою 17, гнучкий рукав 19 і трійник перехідника 20 у м'який резервуар 21 Дихальний клапан 15 не спрацьовує тому, що тиск необхідний для заповнення м'якого резервуара дорівнює приблизно 4-7 мм вод ст, що набагато менше тиску настроювання дихального клапана, рівного приблизно 200 мм вод ст При зниженні температури пароповітряної подушки і виникненні вакууму в резервуарі 13 пароповітряна суміш з м'якого резервуара 21 буде надходити зворотним шляхом у резервуар 15 Подібні цикли будуть повторюватися ВІДПОВІДНО до зміни температури навколишнього середовища При цьому, як показують розрахунки, концентрація пару ЛВР в пароповітряному середовищі набагато вища пожежно- і вибухонебезпечної, а релаксація електричних зарядів відбувається в темпі надходження пароповітряної суміші в МР 21 Конденсат, що накопичується з 12 часом, віддаляється з м'якого резервуара 9 через зачистний патрубок 8 М'які резервуари можуть бути з'єднані газовирівнювальною системою одночасно з газовими порожнинами декількох резервуарів з ЛВР При цьому м'які резервуари підбирають для газозбірників таким чином, щоб загальний обсяг їх був не менше 15% від загального обсягу газових порожнин резервуарів для збереження ЛВР М'які резервуари - газозбірники - для захисту від атмосферного впливу можна розташовувати в неробочому резервуарі для збереження ЛВР або підвішувати в захисному спорудженні Газозбірники - м'які резервуари (МР) - можна встановлювати на транспортних засобах для транспортування ЛВР, з'єднуючи ВІДПОВІДНОЮ арматурою з пароповітряними порожнинами резервуарів Очікуваний річний доход від використання запропонованого способу при збереженні ЛВР в резервуарі ємністю 5000м куб для півдня України складе на один великий подих 3,3т, на малі подихи 23,2т за рік, а для середньої зони 2,4т на один великий подих і 14,3т на малі подихи Що у вартісному співвідношенні складає для одного резервуара ємністю 5000м куб у південній зоні П = (3300 * п + 23200) * У, де П - прибуток, п - КІЛЬКІСТЬ наливів, В - вартість 1 кг нафтопродуктів у грн Джерела інформації використані в описі винаходу 1 Авторське свідоцтво СРСР №1395563, кл B65D 90/30,1987 р 2 Авторське свідоцтво СРСР №1567458, кл B65D 90/30, 1987р 3 Авторське свідоцтво СРСР №906822, кл B65D 90/32, 1980р 4 Глухов Л Н , Плешаков П А , Шульман М В "Сооружение и эксплуатация нефтебаз долгосрочного хранения продуктов", 1977г, стр 68-69, 118-121, 221-227 5 ЦНИИТЭнефтехим, Серия "Транспорт и хранения нефтепродуктов и углеводородного сырья" Тематический обзор ISSN0202-0912 Мягкие резервуары для хранения и транспортирования нефтепродуктов Часть 1, 1992 г Выпуск 5, стр 216 6 ЦНИИТЭнефтехим, Серия "Транспорт и хранения нефтепродуктов и углеводородного сырья" Тематический обзор ISSN0202-0912 Мягкие резервуары для хранения и транспортирования нефтепродуктов Часть 2, 1993 г Выпуск 1-2, стр 3 7 "Резиноткаеевые резервуары" Техническое описание и инструкция по эксплуатации Военное издательство МО СССР, 1980 г, стр 3-15 47729 13 1 14 /' г & > \В J2 U Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
