Пристрій та спосіб дозування речовини у формі частинок і установка, що включає кілька таких пристроїв

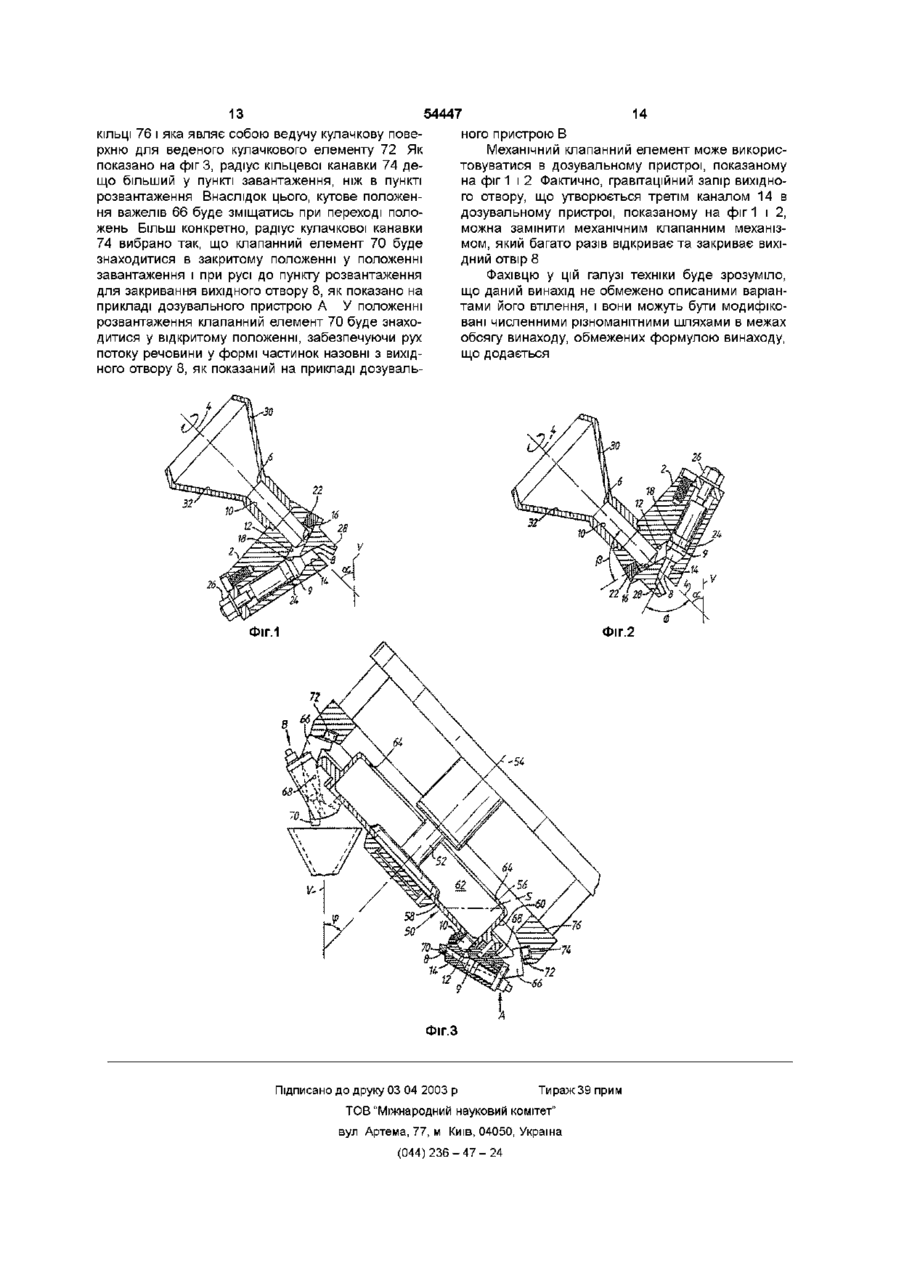

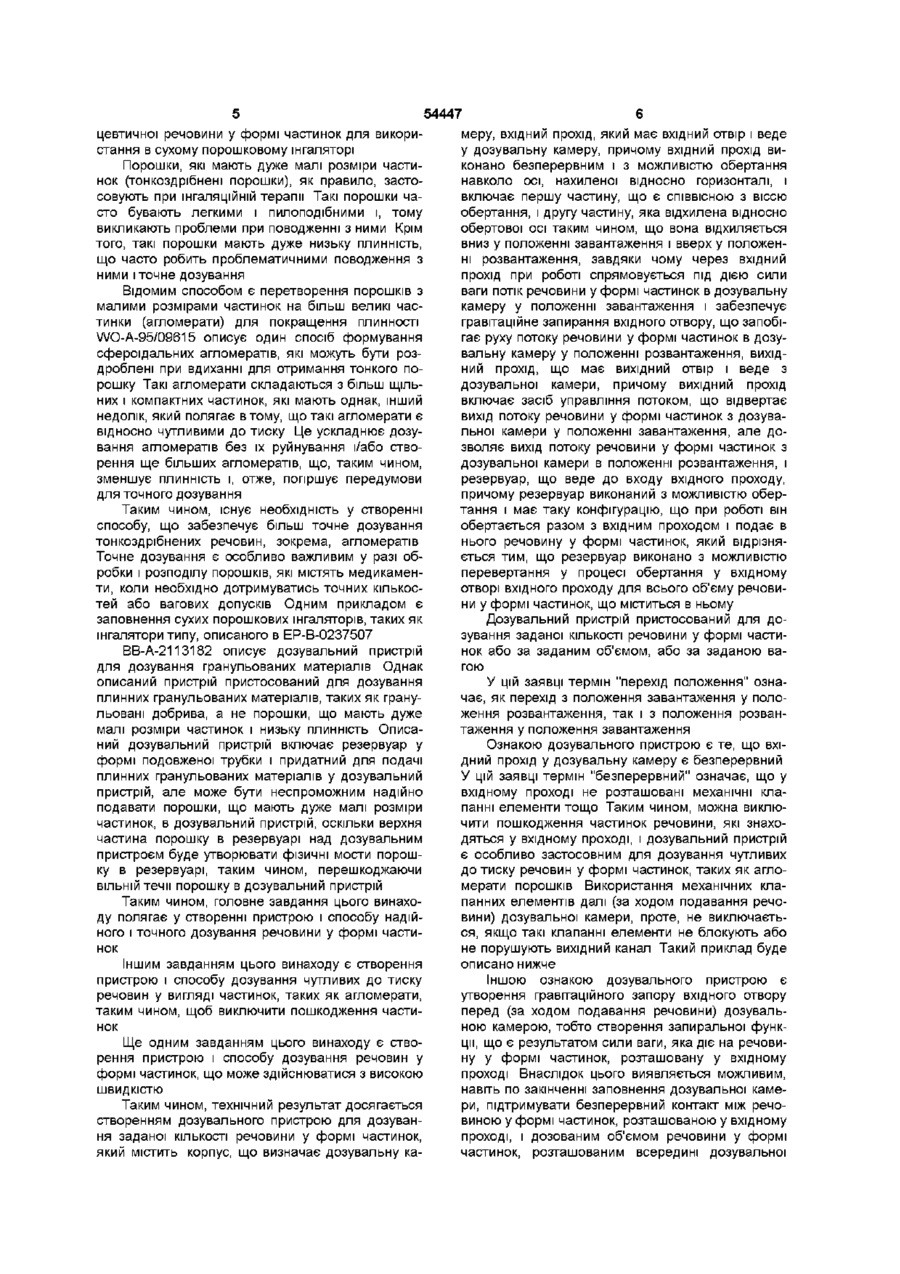

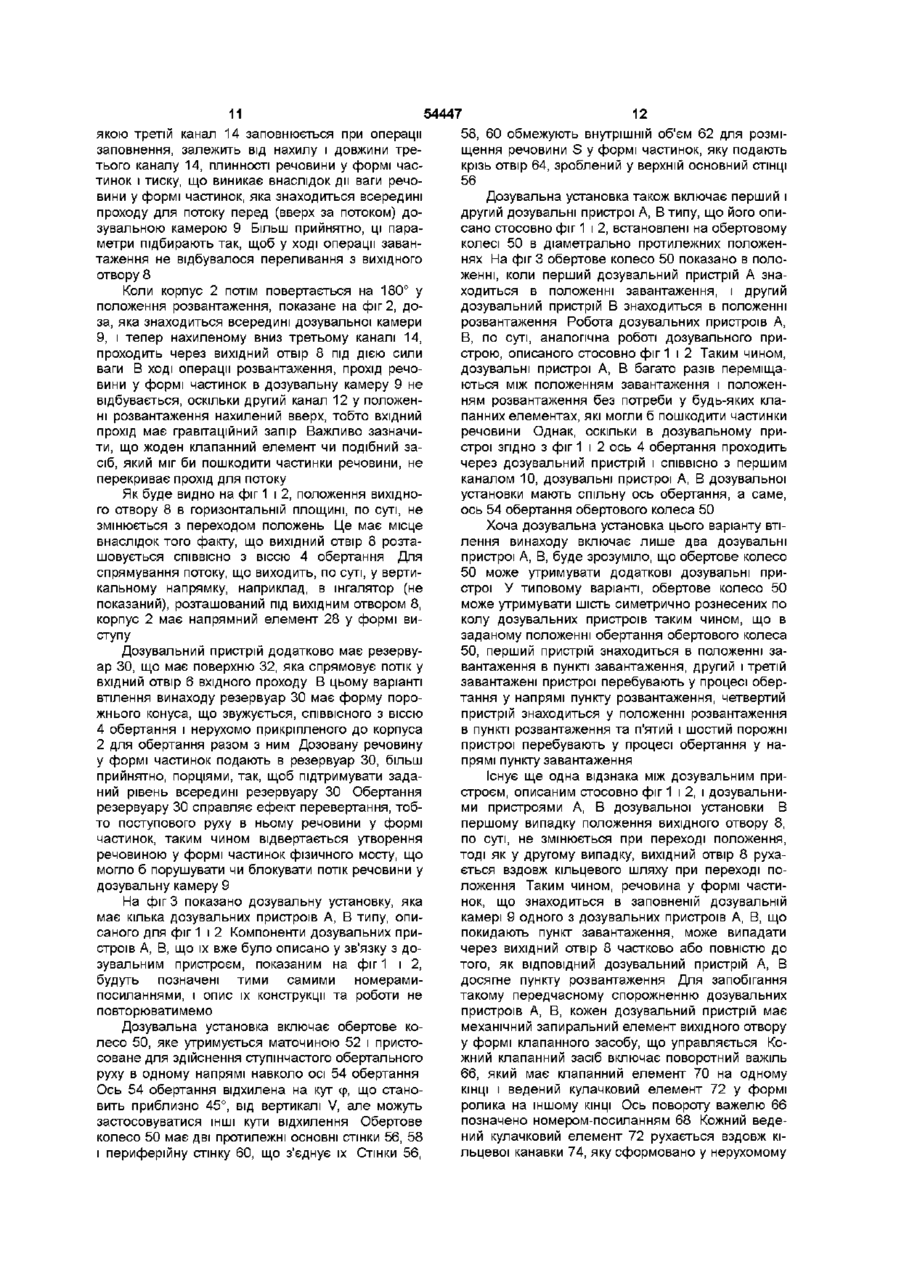

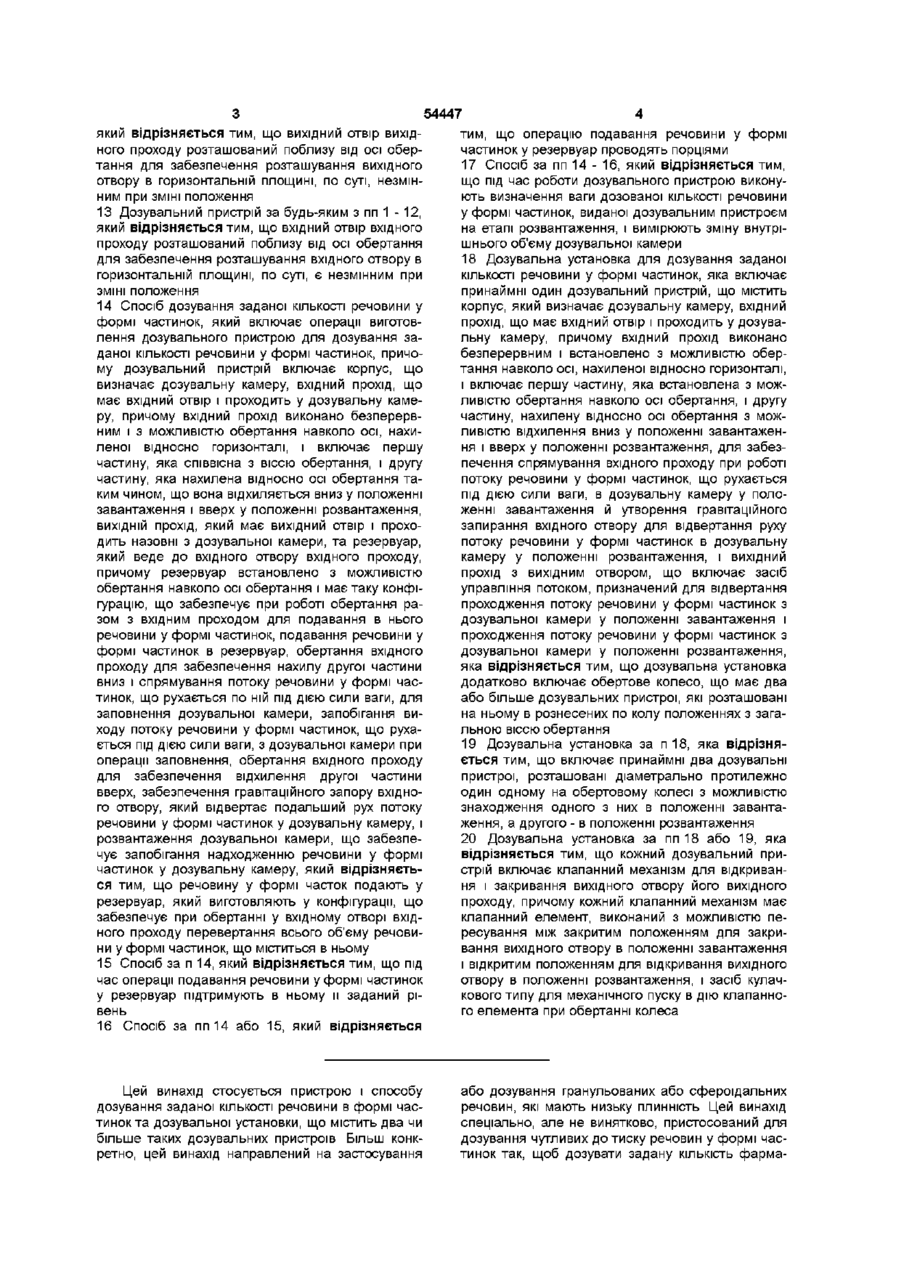

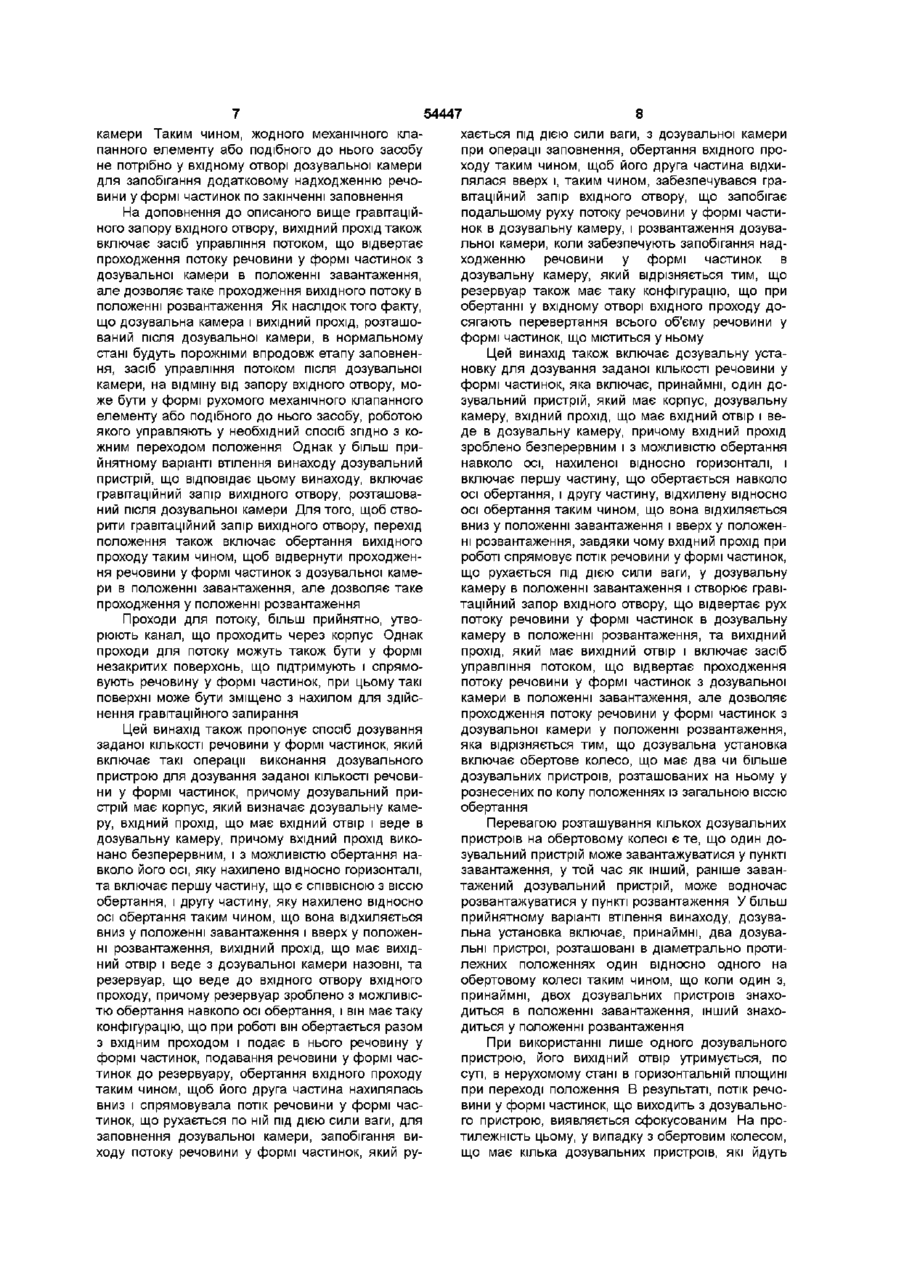

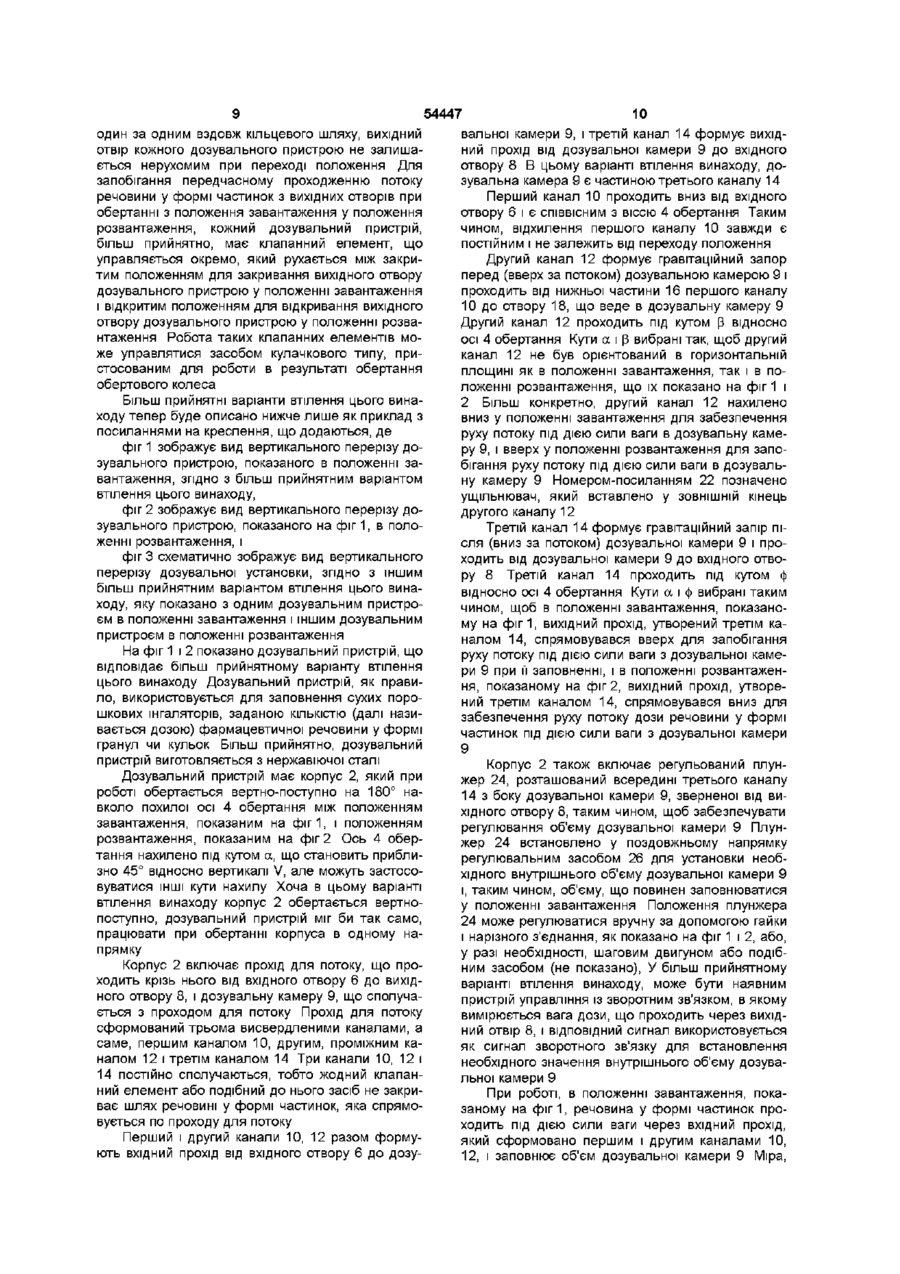

1 Дозувальний пристрій для дозування заданої КІЛЬКОСТІ речовини у формі частинок, який включає корпус, що визначає дозувальну камеру, вхідний прохід, що має вхідний отвір і проходить у дозувальну камеру, причому вхідний прохід виконано безперервним і з можливістю обертання навколо осі, нахиленої відносно горизонталі, і включає першу частину, яка співвісна з віссю обертання, і другу частину, яка нахилена відносно осі обертання з можливістю бути нахиленою вниз у положенні завантаження і направленою вверх у положенні розвантаження, а вхідний прохід встановлений з можливістю проходу через нього під дією сили ваги потоку речовини у формі частинок в дозувальну камеру в положенні завантаження і утворення гравітаційного запирання вхідного отвору для відвертання руху потоку речовини у формі частинок в дозувальну камеру у положенні розвантаження, а вихідний прохід має вихідний отвір і проходить з дозувальної камери, причому вихідний прохід включає засіб управління потоком, призначений для відвертання руху потоку речовини у формі частинок з дозувальної камери у положенні завантаження, й забезпечення руху потоку речовини у формі частинок з дозувальної камери у положенні розвантаження, та резервуар, який веде до вхідного отвору вхідного проходу, причому резервуар встановлено з можливістю обертання разом з вхідним проходом для подавання в нього речовини у формі частинок, який відрізняється тим, що резервуар має конфігурацію, обумовлену забезпеченням при його обертанні перевертання у вхідному отворі вхідного проходу всього об'єму речовини у формі частинок, що міститься в ньому 2 Дозувальний пристрій за п 1, який відрізняється тим, що вихідний прохід виконано з можливістю обертання навколо осі обертання, а його форма визначена можливістю обертання при роботі разом з вхідним проходом і включає принаймні частину, що відхилена відносно осі обертання таким чином, що вона відхилена вверх у положенні завантаження і вниз у положенні розвантаження для створення гравітаційного запирання виходу і відвертання проходження речовини у формі частинок з дозувальної камери у положенні завантаження, а також спрямування під дією сили ваги потоку речовини у формі частинок назовні з дозувальної камери у положенні розвантаження 3 Дозувальний пристрій за п 1, який відрізняється тим, що дозувальна камера має внутрішній змінний об'єм 4 Дозувальний пристрій за п 3, який відрізняється тим, що додатково містить засіб регулювання об'єму для зміни внутрішнього об'єму дозувальної камери 5 Дозувальний пристрій за будь-яким з пп 1 - 4, який відрізняється тим, що поперечний переріз проходів для потоку, по суті, є незмінним при ЗМІНІ положення 6 Дозувальний пристрій за будь-яким з пп 1 - 5, який відрізняється тим, що корпус включає проходи для потоку, які містять канал, що проходить через корпус 7 Дозувальний пристрій за будь-яким з пп 1 - 6, який відрізняється тим, що резервуар розташовано СПІВВІСНО з вхідним отвором вхідного прохоДУ 8 Дозувальний пристрій за будь-яким з пп 1 - 7, який відрізняється тим, що основна секція внутрішньої поверхні резервуара виконана такою, що звужується всередину, у напрямку вхідного отвору вхідного проходу 9 Дозувальний пристрій за п 8, який відрізняється тим, що основна секція внутрішньої поверхні резервуара має, по суті, конічну конфігурацію 10 Дозувальний пристрій за будь-яким з пп 1 - 9, який відрізняється тим, що має конфігурацію, яка обумовлена забезпеченням обертального руху в одному напрямку 11 Дозувальний пристрій за будь-яким з пп 1 - 9, який відрізняється тим, що має конфігурацію, що обумовлена забезпеченням вертно-поступного обертового руху 12 Дозувальний пристрій за будь-яким з пп 1 - 11, О ю 54447 який відрізняється тим, що вихідний отвір вихідного проходу розташований поблизу від осі обертання для забезпечення розташування вихідного отвору в горизонтальній площині, по суті, незмінним при ЗМІНІ положення 13 Дозувальний пристрій за будь-яким з пп 1 - 12, який відрізняється тим, що вхідний отвір вхідного проходу розташований поблизу від осі обертання для забезпечення розташування вхідного отвору в горизонтальній площині, по суті, є незмінним при ЗМІНІ положення 14 Спосіб дозування заданої КІЛЬКОСТІ речовини у формі частинок, який включає операції виготовлення дозувального пристрою для дозування заданої КІЛЬКОСТІ речовини у формі частинок, причому дозувальний пристрій включає корпус, що визначає дозувальну камеру, вхідний прохід, що має вхідний отвір і проходить у дозувальну камеру, причому вхідний прохід виконано безперервним і з можливістю обертання навколо осі, нахиленої відносно горизонталі, і включає першу частину, яка співвісна з віссю обертання, і другу частину, яка нахилена відносно осі обертання таким чином, що вона відхиляється вниз у положенні завантаження і вверх у положенні розвантаження, ВИХІДНІЙ прохід, який має вихідний отвір і проходить назовні з дозувальної камери, та резервуар, який веде до вхідного отвору вхідного проходу, причому резервуар встановлено з можливістю обертання навколо осі обертання і має таку конфігурацію, що забезпечує при роботі обертання разом з вхідним проходом для подавання в нього речовини у формі частинок, подавання речовини у формі частинок в резервуар, обертання вхідного проходу для забезпечення нахилу другої частини вниз і спрямування потоку речовини у формі частинок, що рухається по ній під дією сили ваги, для заповнення дозувальної камери, запобігання виходу потоку речовини у формі частинок, що рухається під дією сили ваги, з дозувальної камери при операції заповнення, обертання вхідного проходу для забезпечення відхилення другої частини вверх, забезпечення гравітаційного запору вхідного отвору, який відвертає подальший рух потоку речовини у формі частинок у дозувальну камеру, і розвантаження дозувальної камери, що забезпечує запобігання надходженню речовини у формі частинок у дозувальну камеру, який відрізняється тим, що речовину у формі часток подають у резервуар, який виготовляють у конфігурації, що забезпечує при обертанні у вхідному отворі вхідного проходу перевертання всього об'єму речовини у формі частинок, що міститься в ньому 15 Спосіб за п 14, який відрізняється тим, що під час операції подавання речовини у формі частинок у резервуар підтримують в ньому и заданий рівень 16 Спосіб за пп14 або 15, який відрізняється Цей винахід стосується пристрою і способу дозування заданої КІЛЬКОСТІ речовини в формі частинок та дозувальної установки, що містить два чи більше таких дозувальних пристроїв Більш конкретно, цей винахід направлений на застосування тим, що операцію подавання речовини у формі частинок у резервуар проводять порціями 17 Спосіб за пп 14 - 16, який відрізняється тим, що під час роботи дозувального пристрою виконують визначення ваги дозованої КІЛЬКОСТІ речовини у формі частинок, виданої дозувальним пристроєм на етапі розвантаження, і вимірюють зміну внутрішнього об'єму дозувальної камери 18 Дозувальна установка для дозування заданої КІЛЬКОСТІ речовини у формі частинок, яка включає принаймні один дозувальний пристрій, що містить корпус, який визначає дозувальну камеру, вхідний прохід, що має вхідний отвір і проходить у дозувальну камеру, причому вхідний прохід виконано безперервним і встановлено з можливістю обертання навколо осі, нахиленої відносно горизонталі, і включає першу частину, яка встановлена з можливістю обертання навколо осі обертання, і другу частину, нахилену відносно осі обертання з можливістю відхилення вниз у положенні завантаження і вверх у положенні розвантаження, для забезпечення спрямування вхідного проходу при роботі потоку речовини у формі частинок, що рухається під дією сили ваги, в дозувальну камеру у положенні завантаження й утворення гравітаційного запирання вхідного отвору для відвертання руху потоку речовини у формі частинок в дозувальну камеру у положенні розвантаження, і вихідний прохід з вихідним отвором, що включає засіб управління потоком, призначений для відвертання проходження потоку речовини у формі частинок з дозувальної камери у положенні завантаження і проходження потоку речовини у формі частинок з дозувальної камери у положенні розвантаження, яка відрізняється тим, що дозувальна установка додатково включає обертове колесо, що має два або більше дозувальних пристрої, які розташовані на ньому в рознесених по колу положеннях з загальною віссю обертання 19 Дозувальна установка за п 18, яка відрізняється тим, що включає принаймні два дозувальні пристрої, розташовані діаметрально протилежно один одному на обертовому колесі з можливістю знаходження одного з них в положенні завантаження, а другого - в положенні розвантаження 20 Дозувальна установка за пп 18 або 19, яка відрізняється тим, що кожний дозувальний пристрій включає клапанний механізм для відкривання і закривання вихідного отвору його вихідного проходу, причому кожний клапанний механізм має клапанний елемент, виконаний з можливістю пересування між закритим положенням для закривання вихідного отвору в положенні завантаження і відкритим положенням для відкривання вихідного отвору в положенні розвантаження, і засіб кулачкового типу для механічного пуску в дію клапанного елемента при обертанні колеса або дозування гранульованих або сфероїдальних речовин, які мають низьку плинність Цей винахід спеціально, але не винятково, пристосований для дозування чутливих до тиску речовин у формі частинок так, щоб дозувати задану КІЛЬКІСТЬ фарма 54447 цевтичної речовини у формі частинок для використання в сухому порошковому інгаляторі Порошки, які мають дуже малі розміри частинок (тонкоздрібнені порошки), як правило, застосовують при інгаляційній терапії Такі порошки часто бувають легкими і пилоподібними і, тому викликають проблеми при поводженні з ними Крім того, такі порошки мають дуже низьку плинність, що часто робить проблематичними поводження з ними і точне дозування Відомим способом є перетворення порошків з малими розмірами частинок на більш великі частинки (агломерати) для покращення плинності WO-A-95/09615 описує один спосіб формування сфероїдальних агломератів, які можуть бути роздроблені при вдиханні для отримання тонкого порошку Такі агломерати складаються з більш щільних і компактних частинок, які мають однак, інший недолік, який полягає втому, що такі агломерати є відносно чутливими до тиску Це ускладнює дозування агломератів без їх руйнування і/або створення ще більших агломератів, що, таким чином, зменшує плинність і, отже, погіршує передумови для точного дозування Таким чином, існує необхідність у створенні способу, що забезпечує більш точне дозування тонкоздрібнених речовин, зокрема, агломератів Точне дозування є особливо важливим у разі обробки і розподілу порошків, які містять медикаменти, коли необхідно дотримуватись точних кількостей або вагових допусків Одним прикладом є заповнення сухих порошкових інгаляторів, таких як інгалятори типу, описаного в ЕР-В-0237507 ВВ-А-2113182 описує дозувальний пристрій для дозування гранульованих матеріалів Однак описаний пристрій пристосований для дозування плинних гранульованих матеріалів, таких як гранульовані добрива, а не порошки, що мають дуже малі розміри частинок і низьку плинність Описаний дозувальний пристрій включає резервуар у формі подовженої трубки і придатний для подачі плинних гранульованих матеріалів у дозувальний пристрій, але може бути неспроможним надійно подавати порошки, що мають дуже малі розміри частинок, в дозувальний пристрій, оскільки верхня частина порошку в резервуарі над дозувальним пристроєм буде утворювати фізичні мости порошку в резервуарі, таким чином, перешкоджаючи ВІЛЬНІЙ течи порошку в дозувальний пристрій Таким чином, головне завдання цього винаходу полягає у створенні пристрою і способу надійного і точного дозування речовини у формі частинок Іншим завданням цього винаходу є створення пристрою і способу дозування чутливих до тиску речовин у вигляді частинок, таких як агломерати, таким чином, щоб виключити пошкодження частинок Ще одним завданням цього винаходу є створення пристрою і способу дозування речовин у формі частинок, що може здійснюватися з високою ШВИДКІСТЮ Таким чином, технічний результат досягається створенням дозувального пристрою для дозування заданої КІЛЬКОСТІ речовини у формі частинок, який містить корпус, що визначає дозувальну ка меру, вхідний прохід, який має вхідний отвір і веде у дозувальну камеру, причому вхідний прохід виконано безперервним і з можливістю обертання навколо осі, нахиленої відносно горизонталі, і включає першу частину, що є СПІВВІСНОЮ з віссю обертання, і другу частину, яка відхилена відносно обертової осі таким чином, що вона відхиляється вниз у положенні завантаження і вверх у положенні розвантаження, завдяки чому через вхідний прохід при роботі спрямовується під дією сили ваги потік речовини у формі частинок в дозувальну камеру у положенні завантаження і забезпечує гравітаційне запирання вхідного отвору, що запобігає руху потоку речовини у формі частинок в дозувальну камеру у положенні розвантаження, вихідний прохід, що має вихідний отвір і веде з дозувальної камери, причому вихідний прохід включає засіб управління потоком, що відвертає вихід потоку речовини у формі частинок з дозувальної камери у положенні завантаження, але дозволяє вихід потоку речовини у формі частинок з дозувальної камери в положенні розвантаження, і резервуар, що веде до входу вхідного проходу, причому резервуар виконаний з можливістю обертання і має таку конфігурацію, що при роботі він обертається разом з вхідним проходом і подає в нього речовину у формі частинок, який відрізняється тим, що резервуар виконано з можливістю перевертання у процесі обертання у вхідному отворі вхідного проходу для всього об'єму речовини у формі частинок, що міститься в ньому Дозувальний пристрій пристосований для дозування заданої КІЛЬКОСТІ речовини у формі частинок або за заданим об'ємом, або за заданою вагою У цій заявці термін "перехід положення" означає, як перехід з положення завантаження у положення розвантаження, так і з положення розвантаження у положення завантаження Ознакою дозувального пристрою є те, що вхідний прохід у дозувальну камеру є безперервний У цій заявці термін "безперервний" означає, що у вхідному проході не розташовані механічні клапанні елементи тощо Таким чином, можна виключити пошкодження частинок речовини, які знаходяться у вхідному проході, і дозувальний пристрій є особливо застосовним для дозування чутливих до тиску речовин у формі частинок, таких як агломерати порошків Використання механічних клапанних елементів далі (за ходом подавання речовини) дозувальної камери, проте, не виключається, якщо такі клапанні елементи не блокують або не порушують вихідний канал Такий приклад буде описано нижче Іншою ознакою дозувального пристрою є утворення гравітаційного запору вхідного отвору перед (за ходом подавання речовини) дозувальною камерою, тобто створення запиральної функції, що є результатом сили ваги, яка діє на речовину у формі частинок, розташовану у вхідному проході Внаслідок цього виявляється можливим, навіть по закінченні заповнення дозувальної камери, підтримувати безперервний контакт між речовиною у формі частинок, розташованою у вхідному проході, і дозованим об'ємом речовини у формі частинок, розташованим всередині дозувальної 54447 камери Таким чином, жодного механічного клапанного елементу або подібного до нього засобу не потрібно у вхідному отворі дозувальної камери для запобігання додатковому надходженню речовини у формі частинок по закінченні заповнення На доповнення до описаного вище гравітаційного запору вхідного отвору, вихідний прохід також включає засіб управління потоком, що відвертає проходження потоку речовини у формі частинок з дозувальної камери в положенні завантаження, але дозволяє таке проходження вихідного потоку в положенні розвантаження Як наслідок того факту, що дозувальна камера і вихідний прохід, розташований після дозувальної камери, в нормальному стані будуть порожніми впродовж етапу заповнення, засіб управління потоком після дозувальної камери, на відміну від запору вхідного отвору, може бути у формі рухомого механічного клапанного елементу або подібного до нього засобу, роботою якого управляють у необхідний спосіб згідно з кожним переходом положення Однак у більш прийнятному варіанті втілення винаходу дозувальний пристрій, що відповідає цьому винаходу, включає гравітаційний запір вихідного отвору, розташований після дозувальної камери Для того, щоб створити гравітаційний запір вихідного отвору, перехід положення також включає обертання вихідного проходу таким чином, щоб відвернути проходження речовини у формі частинок з дозувальної камери в положенні завантаження, але дозволяє таке проходження у положенні розвантаження Проходи для потоку, більш прийнятно, утворюють канал, що проходить через корпус Однак проходи для потоку можуть також бути у формі незакритих поверхонь, що підтримують і спрямовують речовину у формі частинок, при цьому такі поверхні може бути зміщено з нахилом для здійснення гравітаційного запирання Цей винахід також пропонує спосіб дозування заданої КІЛЬКОСТІ речовини у формі частинок, який включає такі операції виконання дозувального пристрою для дозування заданої КІЛЬКОСТІ речовини у формі частинок, причому дозувальний пристрій має корпус, який визначає дозувальну камеру, вхідний прохід, що має вхідний отвір і веде в дозувальну камеру, причому вхідний прохід виконано безперервним, і з можливістю обертання навколо його осі, яку нахилено відносно горизонталі, та включає першу частину, що є СПІВВІСНОЮ з віссю обертання, і другу частину, яку нахилено відносно осі обертання таким чином, що вона відхиляється вниз у положенні завантаження і вверх у положенні розвантаження, вихідний прохід, що має вихідний отвір і веде з дозувальної камери назовні, та резервуар, що веде до вхідного отвору вхідного проходу, причому резервуар зроблено з можливістю обертання навколо осі обертання, і він має таку конфігурацію, що при роботі він обертається разом з вхідним проходом і подає в нього речовину у формі частинок, подавання речовини у формі частинок до резервуару, обертання вхідного проходу таким чином, щоб його друга частина нахилялась вниз і спрямовувала потік речовини у формі частинок, що рухається по ній під дією сили ваги, для заповнення дозувальної камери, запобігання виходу потоку речовини у формі частинок, який ру 8 хається під дією сили ваги, з дозувальної камери при операції заповнення, обертання вхідного проходу таким чином, щоб його друга частина відхилялася вверх і, таким чином, забезпечувався гравітаційний запір вхідного отвору, що запобігає подальшому руху потоку речовини у формі частинок в дозувальну камеру, і розвантаження дозувальної камери, коли забезпечують запобігання надходженню речовини у формі частинок в дозувальну камеру, який відрізняється тим, що резервуар також має таку конфігурацію, що при обертанні у вхідному отворі вхідного проходу досягають перевертання всього об'єму речовини у формі частинок, що міститься у ньому Цей винахід також включає дозувальну установку для дозування заданої КІЛЬКОСТІ речовини у формі частинок, яка включає, принаймні, один дозувальний пристрій, який має корпус, дозувальну камеру, вхідний прохід, що має вхідний отвір і веде в дозувальну камеру, причому вхідний прохід зроблено безперервним і з можливістю обертання навколо осі, нахиленої відносно горизонталі, і включає першу частину, що обертається навколо осі обертання, і другу частину, відхилену відносно осі обертання таким чином, що вона відхиляється вниз у положенні завантаження і вверх у положенні розвантаження, завдяки чому вхідний прохід при роботі спрямовує потік речовини у формі частинок, що рухається під дією сили ваги, у дозувальну камеру в положенні завантаження і створює гравітаційний запор вхідного отвору, що відвертає рух потоку речовини у формі частинок в дозувальну камеру в положенні розвантаження, та вихідний прохід, який має вихідний отвір і включає засіб управління потоком, що відвертає проходження потоку речовини у формі частинок з дозувальної камери в положенні завантаження, але дозволяє проходження потоку речовини у формі частинок з дозувальної камери у положенні розвантаження, яка відрізняється тим, що дозувальна установка включає обертове колесо, що має два чи більше дозувальних пристроїв, розташованих на ньому у рознесених по колу положеннях із загальною віссю обертання Перевагою розташування кількох дозувальних пристроїв на обертовому колесі є те, що один дозувальний пристрій може завантажуватися у пункті завантаження, у той час як інший, раніше завантажений дозувальний пристрій, може водночас розвантажуватися у пункті розвантаження У більш прийнятному варіанті втілення винаходу, дозувальна установка включає, принаймні, два дозувальні пристрої, розташовані в діаметрально протилежних положеннях один відносно одного на обертовому колесі таким чином, що коли один з, принаймні, двох дозувальних пристроїв знаходиться в положенні завантаження, інший знаходиться у положенні розвантаження При використанні лише одного дозувального пристрою, його вихідний отвір утримується, по суті, в нерухомому стані в горизонтальній площині при переході положення В результаті, потік речовини у формі частинок, що виходить з дозувального пристрою, виявляється сфокусованим На протилежність цьому, у випадку з обертовим колесом, що має кілька дозувальних пристроїв, які йдуть 54447 один за одним вздовж кільцевого шляху, вихідний отвір кожного дозувального пристрою не залишається нерухомим при переході положення Для запобігання передчасному проходженню потоку речовини у формі частинок з вихідних отворів при обертанні з положення завантаження у положення розвантаження, кожний дозувальний пристрій, більш прийнятно, має клапанний елемент, що управляється окремо, який рухається між закритим положенням для закривання вихідного отвору дозувального пристрою у положенні завантаження і відкритим положенням для відкривання вихідного отвору дозувального пристрою у положенні розвантаження Робота таких клапанних елементів може управлятися засобом кулачкового типу, пристосованим для роботи в результаті обертання обертового колеса Більш прийнятні варіанти втілення цього винаходу тепер буде описано нижче лише як приклад з посиланнями на креслення, що додаються, де фіг 1 зображує вид вертикального перерізу дозувального пристрою, показаного в положенні завантаження, згідно з більш прийнятним варіантом втілення цього винаходу, фіг 2 зображує вид вертикального перерізу дозувального пристрою, показаного на фіг 1, в положенні розвантаження, і фіг 3 схематично зображує вид вертикального перерізу дозувальної установки, згідно з іншим більш прийнятним варіантом втілення цього винаходу, яку показано з одним дозувальним пристроєм в положенні завантаження і іншим дозувальним пристроєм в положенні розвантаження На фіг 1 і 2 показано дозувальний пристрій, що відповідає більш прийнятному варіанту втілення цього винаходу Дозувальний пристрій, як правило, використовується для заповнення сухих порошкових інгаляторів, заданою КІЛЬКІСТЮ (далі називається дозою) фармацевтичної речовини у формі гранул чи кульок Більш прийнятно, дозувальний пристрій виготовляється з нержавіючої сталі Дозувальний пристрій має корпус 2, який при роботі обертається вертно-поступно на 180° навколо похилої осі 4 обертання між положенням завантаження, показаним на фіг1, і положенням розвантаження, показаним на фіг 2 Ось 4 обертання нахилено під кутом а, що становить приблизно 45° відносно вертикалі V, але можуть застосовуватися ІНШІ кути нахилу Хоча в цьому варіанті втілення винаходу корпус 2 обертається вертнопоступно, дозувальний пристрій міг би так само, працювати при обертанні корпуса в одному напрямку Корпус 2 включає прохід для потоку, що проходить крізь нього від вхідного отвору 6 до вихідного отвору 8, і дозувальну камеру 9, що сполучається з проходом для потоку Прохід для потоку сформований трьома висвердленими каналами, а саме, першим каналом 10, другим, проміжним каналом 12 і третім каналом 14 Три канали 10, 12 і 14 постійно сполучаються, тобто жодний клапанний елемент або подібний до нього засіб не закриває шлях речовині у формі частинок, яка спрямовується по проходу для потоку Перший і другий канали 10, 12 разом формують вхідний прохід від вхідного отвору 6 до дозу 10 вальної камери 9, і третій канал 14 формує вихідний прохід від дозувальної камери 9 до вхідного отвору 8 В цьому варіанті втілення винаходу, дозувальна камера 9 є частиною третього каналу 14 Перший канал 10 проходить вниз від вхідного отвору 6 і є СПІВВІСНИМ з віссю 4 обертання Таким чином, відхилення першого каналу 10 завжди є постійним і не залежить від переходу положення Другий канал 12 формує гравітаційний запор перед (вверх за потоком) дозувальною камерою 9 і проходить від нижньої частини 16 першого каналу 10 до отвору 18, що веде в дозувальну камеру 9 Другий канал 12 проходить під кутом р відносно осі 4 обертання Кути а і р вибрані так, щоб другий канал 12 не був орієнтований в горизонтальній площині як в положенні завантаження, так і в положенні розвантаження, що їх показано на фіг 1 і 2 Більш конкретно, другий канал 12 нахилено вниз у положенні завантаження для забезпечення руху потоку під дією сили ваги в дозувальну камеру 9, і вверх у положенні розвантаження для запобігання руху потоку під дією сили ваги в дозувальну камеру 9 Номером-посиланням 22 позначено ущільнювач, який вставлено у ЗОВНІШНІЙ кінець другого каналу 12 Третій канал 14 формує гравітаційний запір після (вниз за потоком) дозувальної камери 9 і проходить від дозувальної камери 9 до вхідного отвору 8 Третій канал 14 проходить під кутом ф відносно осі 4 обертання Кути а і ф вибрані таким чином, щоб в положенні завантаження, показаному на фіг1, вихідний прохід, утворений третім каналом 14, спрямовувався вверх для запобігання руху потоку під дією сили ваги з дозувальної камери 9 при її заповненні, і в положенні розвантаження, показаному на фіг 2, вихідний прохід, утворений третім каналом 14, спрямовувався вниз для забезпечення руху потоку дози речовини у формі частинок під дією сили ваги з дозувальної камери 9 Корпус 2 також включає регульований плунжер 24, розташований всередині третього каналу 14 з боку дозувальної камери 9, зверненої від вихідного отвору 8, таким чином, щоб забезпечувати регулювання об'єму дозувальної камери 9 Плунжер 24 встановлено у поздовжньому напрямку регулювальним засобом 26 для установки необхідного внутрішнього об'єму дозувальної камери 9 і, таким чином, об'єму, що повинен заповнюватися у положенні завантаження Положення плунжера 24 може регулюватися вручну за допомогою гайки і нарізного з'єднання, як показано на фіг 1 і 2, або, у разі необхідності, шаговим двигуном або подібним засобом (не показано), У більш прийнятному варіанті втілення винаходу, може бути наявним пристрій управління із зворотним зв'язком, в якому вимірюється вага дози, що проходить через вихідний отвір 8, і ВІДПОВІДНИЙ сигнал використовується як сигнал зворотного зв'язку для встановлення необхідного значення внутрішнього об'єму дозувальної камери 9 При роботі, в положенні завантаження, показаному на фіг1, речовина у формі частинок проходить під дією сили ваги через вхідний прохід, який сформовано першим і другим каналами 10, 12, і заповнює об'єм дозувальної камери 9 Міра, 12 11 54447 якою третій канал 14 заповнюється при операції 58, 60 обмежують внутрішній об'єм 62 для розмізаповнення, залежить від нахилу і довжини трещення речовини S у формі частинок, яку подають тього каналу 14, плинності речовини у формі часкрізь отвір 64, зроблений у верхній основний СТІНЦІ тинок і тиску, що виникає внаслідок дії ваги речо56 вини у формі частинок, яка знаходиться всередині Дозувальна установка також включає перший і проходу для потоку перед (вверх за потоком) додругий дозувальні пристрої А, В типу, що його опизувальною камерою 9 Більш прийнятно, ці парасано стосовно фіг 1 і 2, встановлені на обертовому метри підбирають так, щоб у ході операції заванколесі 50 в діаметрально протилежних положентаження не відбувалося переливання з вихідного нях На фіг 3 обертове колесо 50 показано в полоотвору 8 женні, коли перший дозувальний пристрій А знаходиться в положенні завантаження, і другий Коли корпус 2 потім повертається на 180° у дозувальний пристрій В знаходиться в положенні положення розвантаження, показане на фіг 2, дорозвантаження Робота дозувальних пристроїв А, за, яка знаходиться всередині дозувальної камери В, по суті, аналогічна роботі дозувального при9, і тепер нахиленому вниз третьому каналі 14, строю, описаного стосовно фіг 1 і 2 Таким чином, проходить через вихідний отвір 8 під дією сили дозувальні пристрої А, В багато разів переміщаваги В ході операції розвантаження, прохід речоються між положенням завантаження і положенвини у формі частинок в дозувальну камеру 9 не ням розвантаження без потреби у будь-яких клавідбувається, оскільки другий канал 12 у положенпанних елементах, які могли б пошкодити частинки ні розвантаження нахилений вверх, тобто вхідний речовини Однак, оскільки в дозувальному припрохід має гравітаційний запір Важливо зазначистрої згідно з фіг 1 і 2 ось 4 обертання проходить ти, що жоден клапанний елемент чи подібний зачерез дозувальний пристрій і СПІВВІСНО З першим сіб, який міг би пошкодити частинки речовини, не каналом 10, дозувальні пристрої А, В дозувальної перекриває прохід для потоку установки мають спільну ось обертання, а саме, Як буде видно на фіг 1 і 2, положення вихідноось 54 обертання обертового колеса 50 го отвору 8 в горизонтальній площині, по суті, не змінюється з переходом положень Це має місце Хоча дозувальна установка цього варіанту втівнаслідок того факту, що вихідний отвір 8 розталення винаходу включає лише два дозувальні шовується СПІВВІСНО з віссю 4 обертання Для пристрої А, В, буде зрозуміло, що обертове колесо спрямування потоку, що виходить, по суті, у верти50 може утримувати додаткові дозувальні прикальному напрямку, наприклад, в інгалятор (не строї У типовому варіанті, обертове колесо 50 показаний), розташований під вихідним отвором 8, може утримувати шість симетрично рознесених по корпус 2 має напрямний елемент 28 у формі виколу дозувальних пристроїв таким чином, що в ступу заданому положенні обертання обертового колеса 50, перший пристрій знаходиться в положенні заДозувальний пристрій додатково має резервувантаження в пункті завантаження, другий і третій ар ЗО, що має поверхню 32, яка спрямовує потік у завантажені пристрої перебувають у процесі обервхідний отвір 6 вхідного проходу В цьому варіанті тання у напрямі пункту розвантаження, четвертий втілення винаходу резервуар ЗО має форму поропристрій знаходиться у положенні розвантаження жнього конуса, що звужується, СПІВВІСНОГО з віссю в пункті розвантаження та п'ятий і шостий порожні 4 обертання і нерухомо прикріпленого до корпуса пристрої перебувають у процесі обертання у на2 для обертання разом з ним Дозовану речовину прямі пункту завантаження у формі частинок подають в резервуар ЗО, більш прийнятно, порціями, так, щоб підтримувати задаІснує ще одна відзнака між дозувальним приний рівень всередині резервуару ЗО Обертання строєм, описаним стосовно фіг 1 і 2, і дозувальнирезервуару ЗО справляє ефект перевертання, тобми пристроями А, В дозувальної установки В то поступового руху в ньому речовини у формі першому випадку положення вихідного отвору 8, частинок, таким чином відвертається утворення по суті, не змінюється при переході положення, речовиною у формі частинок фізичного мосту, що тоді як у другому випадку, вихідний отвір 8 рухамогло б порушувати чи блокувати потік речовини у ється вздовж кільцевого шляху при переході подозувальну камеру 9 ложення Таким чином, речовина у формі частинок, що знаходиться в заповненій дозувальній На фіг 3 показано дозувальну установку, яка камері 9 одного з дозувальних пристроїв А, В, що має кілька дозувальних пристроїв А, В типу, опипокидають пункт завантаження, може випадати саного для фіг 1 і 2 Компоненти дозувальних причерез вихідний отвір 8 частково або повністю до строїв А, В, що їх вже було описано у зв'язку з дотого, як ВІДПОВІДНИЙ дозувальний пристрій А, В зувальним пристроєм, показаним на фіг 1 і 2, досягне пункту розвантаження Для запобігання будуть позначені тими самими номерамитакому передчасному спорожненню дозувальних посиланнями, і опис їх конструкції та роботи не пристроїв А, В, кожен дозувальний пристрій має повторюватимемо механічний запиральнии елемент вихідного отвору Дозувальна установка включає обертове коу формі клапанного засобу, що управляється Колесо 50, яке утримується маточиною 52 і пристожний клапанний засіб включає поворотний важіль соване для здійснення ступінчастого обертального 66, який має клапанний елемент 70 на одному руху в одному напрямі навколо осі 54 обертання КІНЦІ і ведений кулачковий елемент 72 у формі Ось 54 обертання відхилена на кут ер, що станоролика на іншому КІНЦІ ОСЬ повороту важелю 66 вить приблизно 45°, від вертикалі V, але можуть позначено номером-посиланням 68 Кожний ведезастосовуватися ІНШІ кути відхилення Обертове ний кулачковий елемент 72 рухається вздовж кіколесо 50 має дві протилежні основні стінки 56, 58 льцевої канавки 74, яку сформовано у нерухомому і периферійну стінку 60, що з'єднує їх Стінки 56, 14 13 54447 КІЛЬЦІ 76 і яка являє собою ведучу кулачкову повеного пристрою В рхню для веденого кулачкового елементу 72 Як Механічний клапанний елемент може викориспоказано на фіг 3, радіус кільцевої канавки 74 детовуватися в дозувальному пристрої, показаному що більший у пункті завантаження, ніж в пункті на фіг 1 і 2 Фактично, гравітаційний запір вихіднорозвантаження Внаслідок цього, кутове положенго отвору, що утворюється третім каналом 14 в ня важелів 66 буде зміщатись при переході полодозувальному пристрої, показаному на фіг 1 і 2, жень Більш конкретно, радіус кулачкової канавки можна замінити механічним клапанним механіз74 вибрано так, що клапанний елемент 70 буде мом, який багато разів відкриває та закриває вихізнаходитися в закритому положенні у положенні дний отвір 8 завантаження і при русі до пункту розвантаження Фахівцю у цій галузі техніки буде зрозуміло, для закривання вихідного отвору 8, як показано на що даний винахід не обмежено описаними варіанприкладі дозувального пристрою А У положенні тами його втілення, і вони можуть бути модифікорозвантаження клапанний елемент 70 буде знаховані численними різноманітними шляхами в межах дитися у відкритому положенні, забезпечуючи рух обсягу винаходу, обмежених формулою винаходу, потоку речовини у формі частинок назовні з вихідщо додається ного отвору 8, як показаний на прикладі дозуваль 26 ФіГ.1 12 66 Фіг.З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
