Фліпчарт розкладний “ig-равлик”

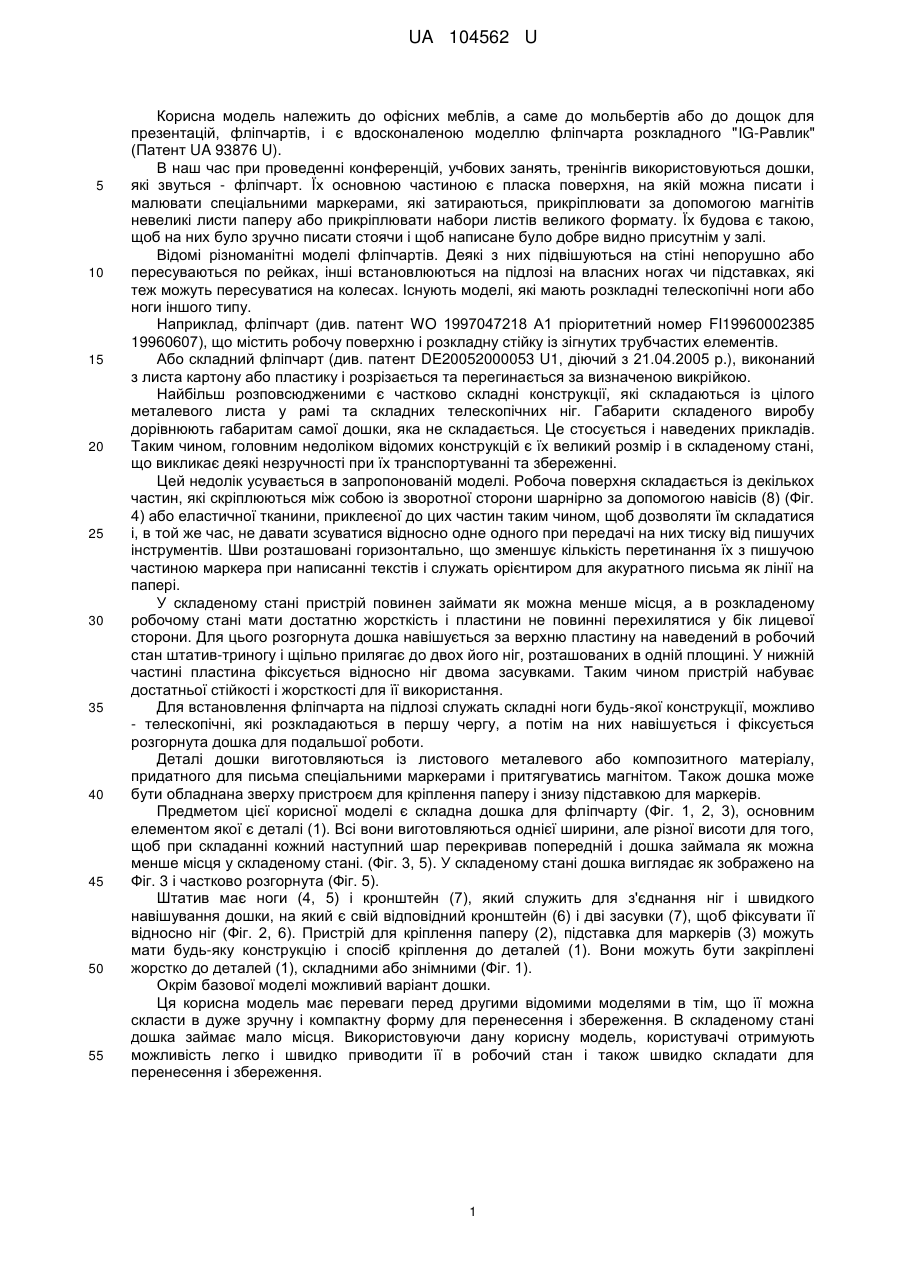

Реферат: UA 104562 U UA 104562 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до офісних меблів, а саме до мольбертів або до дощок для презентацій, фліпчартів, і є вдосконаленою моделлю фліпчарта розкладного "IG-Равлик" (Патент UA 93876 U). В наш час при проведенні конференцій, учбових занять, тренінгів використовуються дошки, які звуться - фліпчарт. Їх основною частиною є пласка поверхня, на якій можна писати і малювати спеціальними маркерами, які затираються, прикріплювати за допомогою магнітів невеликі листи паперу або прикріплювати набори листів великого формату. Їх будова є такою, щоб на них було зручно писати стоячи і щоб написане було добре видно присутнім у залі. Відомі різноманітні моделі фліпчартів. Деякі з них підвішуються на стіні непорушно або пересуваються по рейках, інші встановлюються на підлозі на власних ногах чи підставках, які теж можуть пересуватися на колесах. Існують моделі, які мають розкладні телескопічні ноги або ноги іншого типу. Наприклад, фліпчарт (див. патент WO 1997047218 А1 пріоритетний номер FI19960002385 19960607), що містить робочу поверхню і розкладну стійку із зігнутих трубчастих елементів. Або складний фліпчарт (див. патент DE20052000053 U1, діючий з 21.04.2005 p.), виконаний з листа картону або пластику і розрізається та перегинається за визначеною викрійкою. Найбільш розповсюдженими є частково складні конструкції, які складаються із цілого металевого листа у рамі та складних телескопічних ніг. Габарити складеного виробу дорівнюють габаритам самої дошки, яка не складається. Це стосується і наведених прикладів. Таким чином, головним недоліком відомих конструкцій є їх великий розмір і в складеному стані, що викликає деякі незручності при їх транспортуванні та збереженні. Цей недолік усувається в запропонованій моделі. Робоча поверхня складається із декількох частин, які скріплюються між собою із зворотної сторони шарнірно за допомогою навісів (8) (Фіг. 4) або еластичної тканини, приклеєної до цих частин таким чином, щоб дозволяти їм складатися і, в той же час, не давати зсуватися відносно одне одного при передачі на них тиску від пишучих інструментів. Шви розташовані горизонтально, що зменшує кількість перетинання їх з пишучою частиною маркера при написанні текстів і служать орієнтиром для акуратного письма як лінії на папері. У складеному стані пристрій повинен займати як можна менше місця, а в розкладеному робочому стані мати достатню жорсткість і пластини не повинні перехилятися у бік лицевої сторони. Для цього розгорнута дошка навішується за верхню пластину на наведений в робочий стан штатив-триногу і щільно прилягає до двох його ніг, розташованих в одній площині. У нижній частині пластина фіксується відносно ніг двома засувками. Таким чином пристрій набуває достатньої стійкості і жорсткості для її використання. Для встановлення фліпчарта на підлозі служать складні ноги будь-якої конструкції, можливо - телескопічні, які розкладаються в першу чергу, а потім на них навішується і фіксується розгорнута дошка для подальшої роботи. Деталі дошки виготовляються із листового металевого або композитного матеріалу, придатного для письма спеціальними маркерами і притягуватись магнітом. Також дошка може бути обладнана зверху пристроєм для кріплення паперу і знизу підставкою для маркерів. Предметом цієї корисної моделі є складна дошка для фліпчарту (Фіг. 1, 2, 3), основним елементом якої є деталі (1). Всі вони виготовляються однієї ширини, але різної висоти для того, щоб при складанні кожний наступний шар перекривав попередній і дошка займала як можна менше місця у складеному стані. (Фіг. 3, 5). У складеному стані дошка виглядає як зображено на Фіг. 3 і частково розгорнута (Фіг. 5). Штатив має ноги (4, 5) і кронштейн (7), який служить для з'єднання ніг і швидкого навішування дошки, на який є свій відповідний кронштейн (6) і дві засувки (7), щоб фіксувати її відносно ніг (Фіг. 2, 6). Пристрій для кріплення паперу (2), підставка для маркерів (3) можуть мати будь-яку конструкцію і спосіб кріплення до деталей (1). Вони можуть бути закріплені жорстко до деталей (1), складними або знімними (Фіг. 1). Окрім базової моделі можливий варіант дошки. Ця корисна модель має переваги перед другими відомими моделями в тім, що її можна скласти в дуже зручну і компактну форму для перенесення і збереження. В складеному стані дошка займає мало місця. Використовуючи дану корисну модель, користувачі отримують можливість легко і швидко приводити її в робочий стан і також швидко складати для перенесення і збереження. 1 UA 104562 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Фліпчарт розкладний, з робочою поверхнею для письма і кріплення аркушів паперу, що встановлюється на окремо зібрані розкладні ноги і використовується для демонстрації графічних матеріалів, який відрізняється тим, що робоча поверхня складається із декількох пласких частин, розташованих одна над одною, які скріпляються між собою із зворотної сторони за допомогою навісів або еластичної тканини таким чином, щоб ці частини могли розташовуватись в робочому стані в одній площині, а в складеному стані під кутом одна до одної; що розгортатися частини можуть лише до паралельного розташування одна відносно другої. 2 UA 104562 U 3 UA 104562 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
