Безпечні бритви

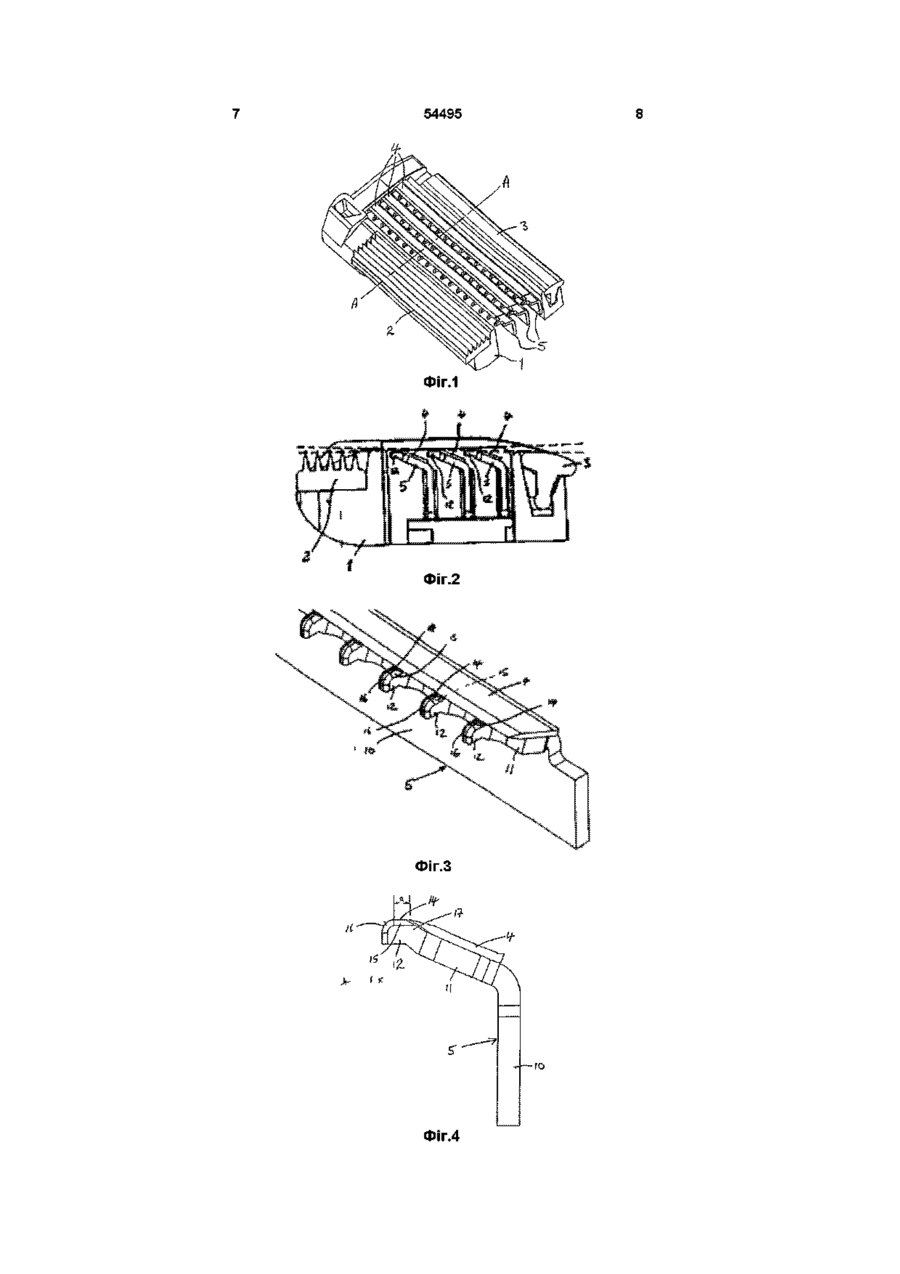

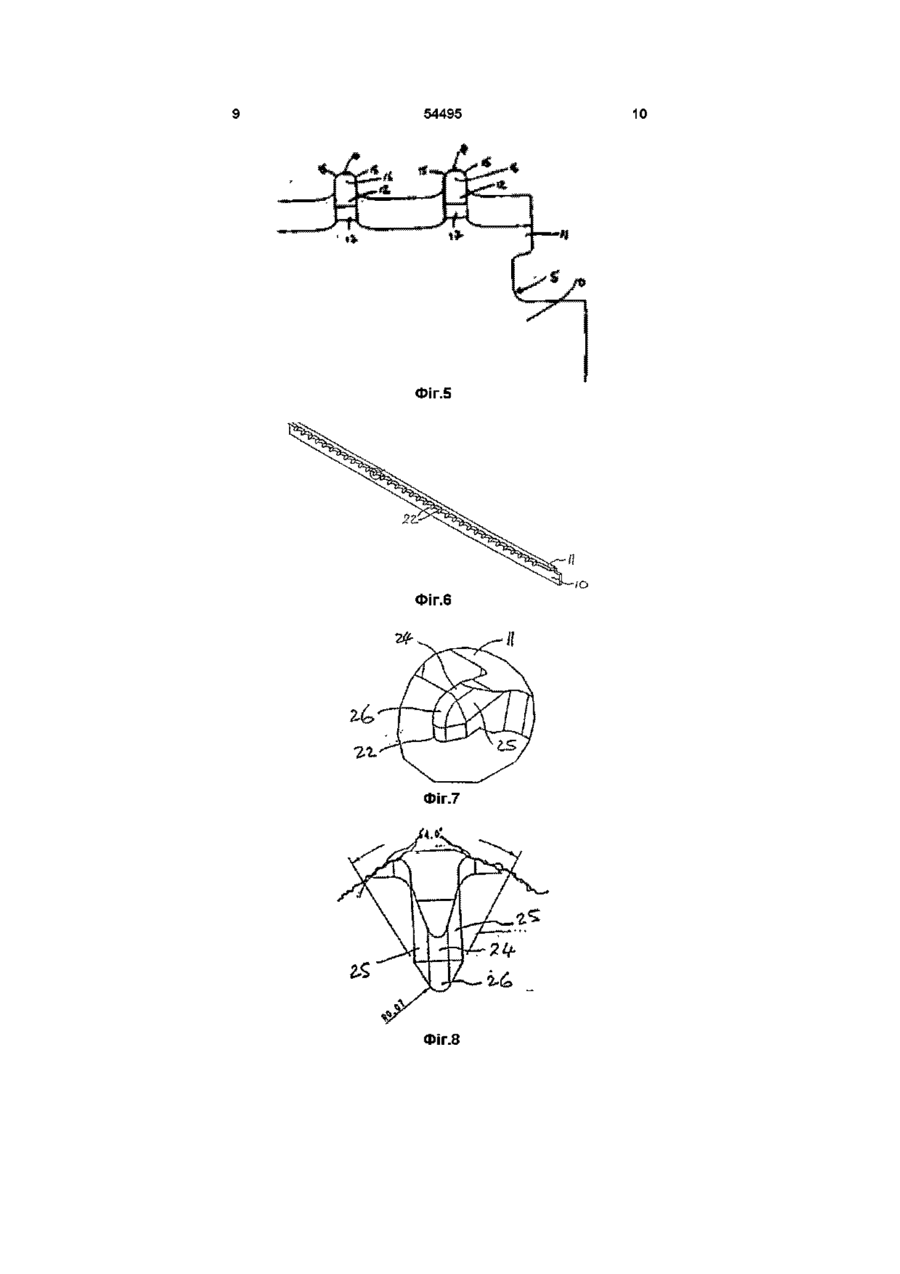

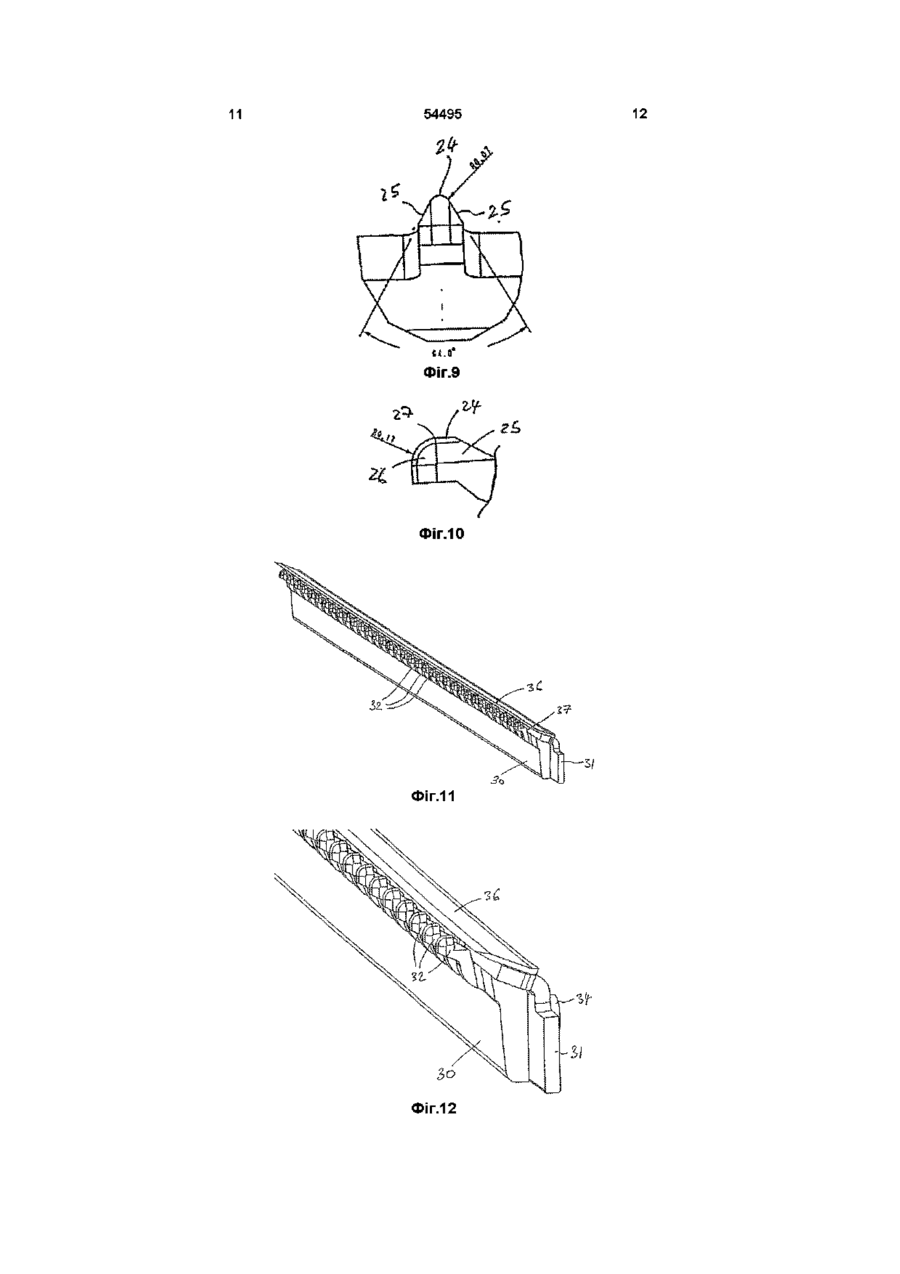

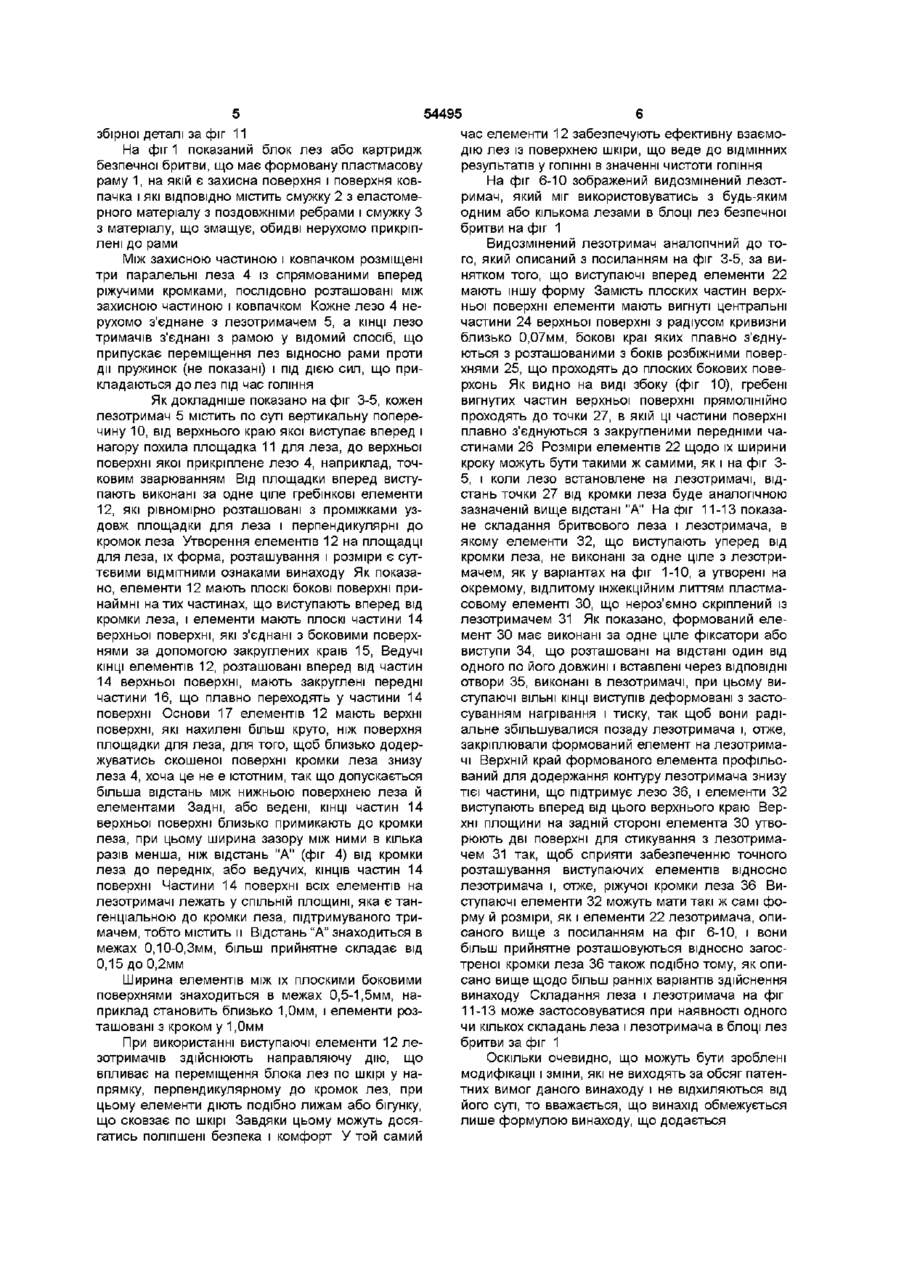

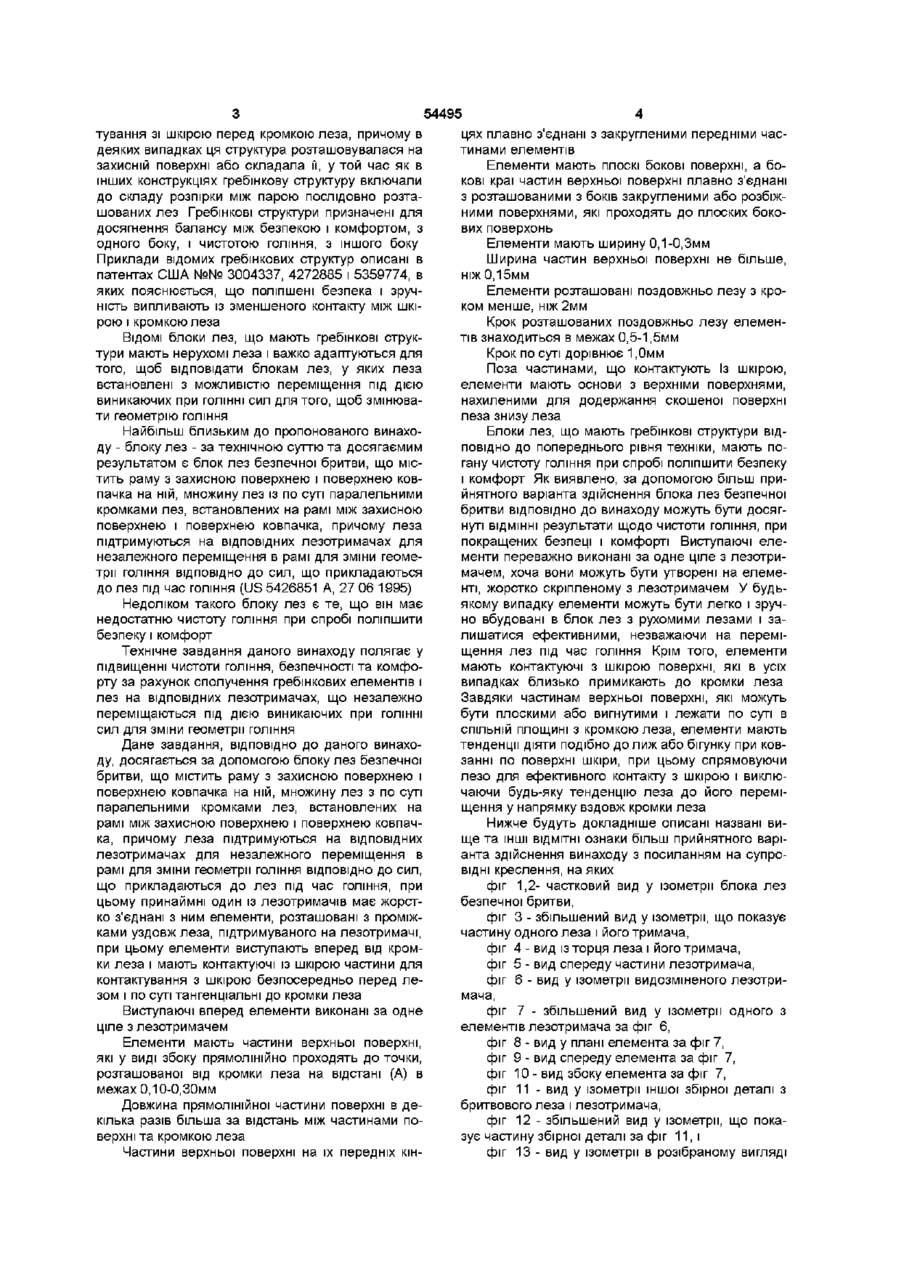

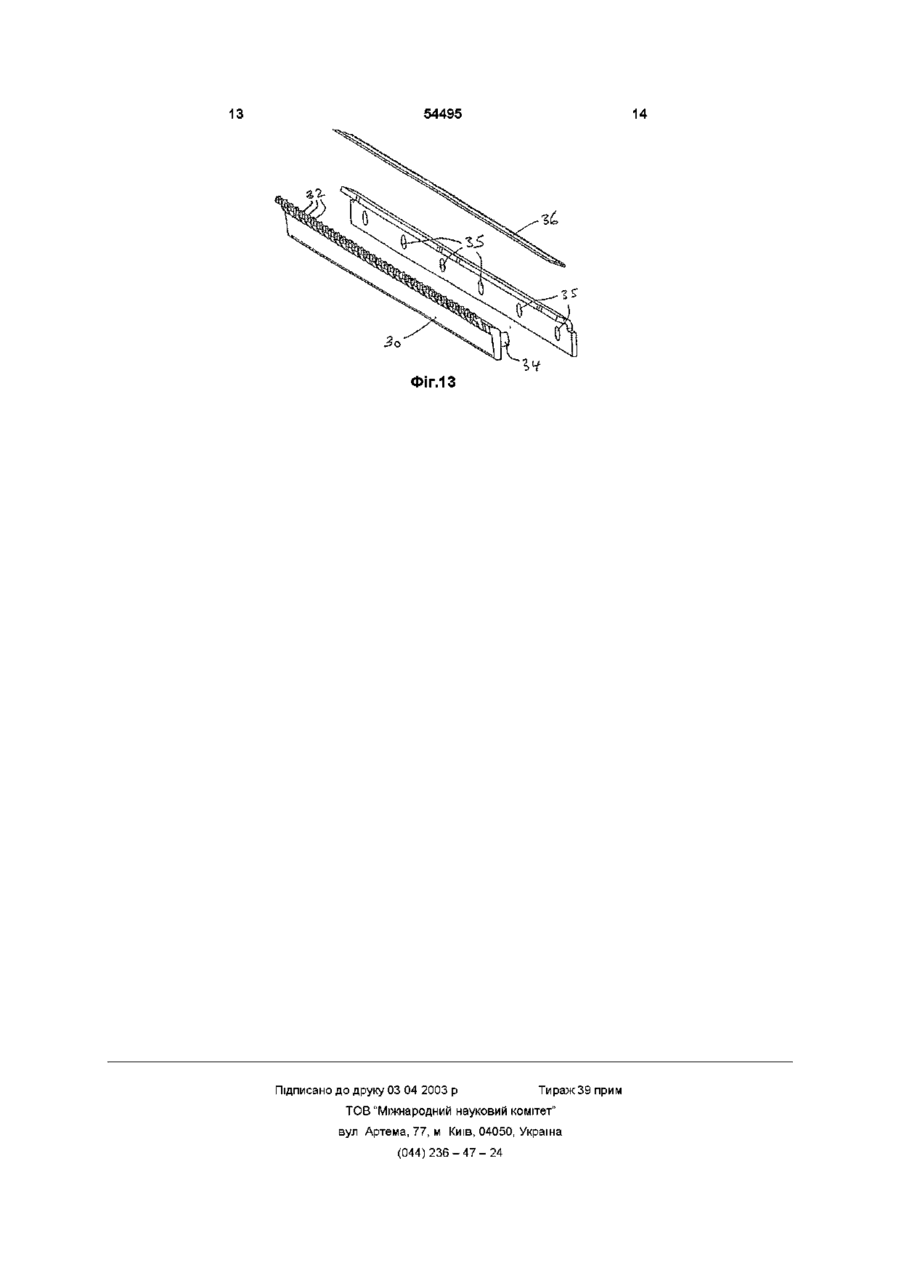

1 Блок лез безпечної бритви, що містить раму з захисною поверхнею і поверхнею ковпачка на ній, множину лез із по суті паралельними кромками лез, встановлених на рамі між захисною поверхнею і поверхнею ковпачка, причому леза підтримуються на ВІДПОВІДНИХ лезотримачах для незалежного переміщення в рамі для зміни геометри гоління ВІДПОВІДНО до сил, що прикладаються до лез під час гоління, при цьому принаймні один з лезотримачів має жорстко з'єднані з ним елементи, розташовані з проміжками уздовж леза, підтримуваного на лезотримачі, при цьому елементи виступають уперед від кромки леза і мають контактуючі із шкірою частини для контактування зі шкірою безпосередньо перед лезом і по суті тангенціальні до кромки леза О ю ю 54495 тування зі шкірою перед кромкою леза, причому в деяких випадках ця структура розташовувалася на захисній поверхні або складала її, у той час як в інших конструкціях гребінкову структуру включали до складу розпірки між парою послідовно розташованих лез Гребінкові структури призначені для досягнення балансу між безпекою і комфортом, з одного боку, і чистотою гоління, з іншого боку Приклади відомих гребінкових структур описані в патентах США №№ 3004337, 4272885 і 5359774, в яких пояснюється, що поліпшені безпека і зручність випливають із зменшеного контакту між шкірою і кромкою леза ВІДОМІ блоки лез, що мають гребінкові структури мають нерухомі леза і важко адаптуються для того, щоб відповідати блокам лез, у яких леза встановлені з можливістю переміщення під дією виникаючих при ГОЛІННІ СИЛ ДЛЯ ТОГО, щоб змінюва ти геометрію гоління Найбільш близьким до пропонованого винаходу - блоку лез - за технічною суттю та досягаємим результатом є блок лез безпечної бритви, що містить раму з захисною поверхнею і поверхнею ковпачка на ній, множину лез із по суті паралельними кромками лез, встановлених на рамі між захисною поверхнею і поверхнею ковпачка, причому леза підтримуються на ВІДПОВІДНИХ лезотримачах для незалежного переміщення в рамі для зміни геометри гоління ВІДПОВІДНО до сил, що прикладаються до лез під час гоління (US 5426851 А, 27 06 1995) Недоліком такого блоку лез є те, що він має недостатню чистоту гоління при спробі поліпшити безпеку і комфорт Технічне завдання даного винаходу полягає у підвищенні чистоти гоління, безпечності та комфорту за рахунок сполучення гребінкових елементів і лез на ВІДПОВІДНИХ лезотримачах, що незалежно переміщаються під дією виникаючих при ГОЛІННІ сил для зміни геометрії гоління Дане завдання, ВІДПОВІДНО ДО даного винаходу, досягається за допомогою блоку лез безпечної бритви, що містить раму з захисною поверхнею і поверхнею ковпачка на ній, множину лез з по суті паралельними кромками лез, встановлених на рамі між захисною поверхнею і поверхнею ковпачка, причому леза підтримуються на ВІДПОВІДНИХ лезотримачах для незалежного переміщення в рамі для зміни геометрії гоління ВІДПОВІДНО ДО СИЛ, що прикладаються до лез під час гоління, при цьому принаймні один із лезотримачів має жорстко з'єднані з ним елементи, розташовані з проміжками уздовж леза, підтримуваного на лезотримачі, при цьому елементи виступають вперед від кромки леза і мають контактуючі із шкірою частини для контактування з шкірою безпосередньо перед лезом і по суті тангенціальні до кромки леза Виступаючі вперед елементи виконані за одне ціле з лезотримачем Елементи мають частини верхньої поверхні, які у виді збоку прямолінійно проходять до точки, розташованої від кромки леза на відстані (А) в межах 0,10-0,30мм Довжина прямолінійної частини поверхні в декілька разів більша за відстань між частинами поверхні та кромкою леза Частини верхньої поверхні на їх передніх кін цях плавно з єднані з закругленими передніми частинами елементів Елементи мають плоскі бокові поверхні, а бокові краї частин верхньої поверхні плавно з'єднані з розташованими з боків закругленими або розбіжними поверхнями, які проходять до плоских бокових поверхонь Елементи мають ширину 0,1-0,Змм Ширина частин верхньої поверхні не більше, ніж 0,15мм Елементи розташовані поздовжньо лезу з кроком менше, ніж 2мм Крок розташованих поздовжньо лезу елементів знаходиться в межах 0,5-1,5мм Крок по суті дорівнює 1,0мм Поза частинами, що контактують Із шкірою, елементи мають основи з верхніми поверхнями, нахиленими для додержання скошеної поверхні леза знизу леза Блоки лез, що мають гребінкові структури ВІДПОВІДНО до попереднього рівня техніки, мають погану чистоту гоління при спробі поліпшити безпеку і комфорт Як виявлено, за допомогою більш прийнятного варіанта здійснення блока лез безпечної бритви ВІДПОВІДНО до винаходу можуть бути досягнуті ВІДМІННІ результати щодо чистоти гоління, при покращених безпеці і комфорті Виступаючі елементи переважно виконані за одне ціле з лезотримачем, хоча вони можуть бути утворені на елементі, жорстко скріпленому з лезотримачем У будьякому випадку елементи можуть бути легко і зручно вбудовані в блок лез з рухомими лезами і залишатися ефективними, незважаючи на переміщення лез під час гоління Крім того, елементи мають контактуючі з шкірою поверхні, які в усіх випадках близько примикають до кромки леза Завдяки частинам верхньої поверхні, які можуть бути плоскими або вигнутими і лежати по суті в СПІЛЬНІЙ площині з кромкою леза, елементи мають тенденції діяти подібно до лиж або бігунку при ковзанні по поверхні шкіри, при цьому спрямовуючи лезо для ефективного контакту з шкірою і виключаючи будь-яку тенденцію леза до його переміщення у напрямку вздовж кромки леза Нижче будуть докладніше описані названі вище та ІНШІ ВІДМІТНІ ознаки більш прийнятного варіанта здійснення винаходу з посиланням на супровідні креслення, на яких фіг 1,2- частковий вид у ізометрії блока лез безпечної бритви, фіг 3 - збільшений вид у ізометрії, що показує частину одного леза і його тримача, фіг 4 - вид із торця леза і його тримача, фіг 5 - вид спереду частини лезотримача, фіг 6 - вид у ізометрії видозміненого лезотримача, фіг 7 - збільшений вид у ізометрії одного з елементів лезотримача за фіг 6, фіг 8 - вид у плані елемента за фіг 7, фіг 9 - вид спереду елемента за фіг 7, фіг 10 - вид збоку елемента за фіг 7, фіг 11 - вид у ізометрії іншої збірної деталі з бритвового леза і лезотримача, фіг 12 - збільшений вид у ізометрії, що показує частину збірної деталі за фіг 11, і фіг 13 - вид у ізометрії в розібраному вигляді 54495 збірної деталі за фіг 11 На фіг 1 показаний блок лез або картридж безпечної бритви, що має формовану пластмасову раму 1, на якій є захисна поверхня і поверхня ковпачка і які ВІДПОВІДНО містить смужку 2 з еластомерного матеріалу з поздовжніми ребрами і смужку З з матеріалу, що змащує, обидві нерухомо прикріплені до рами Між захисною частиною і ковпачком розміщені три паралельні леза 4 із спрямованими вперед ріжучими кромками, послідовно розташовані між захисною частиною і ковпачком Кожне лезо 4 нерухомо з'єднане з лезотримачем 5, а КІНЦІ лезо тримачів з'єднані з рамою у відомий спосіб, що припускає переміщення лез відносно рами проти дії пружинок (не показані) і під дією сил, що прикладаються долез під час гоління Як докладніше показано на фіг 3-5, кожен лезотримач 5 містить по суті вертикальну поперечину 10, від верхнього краю якої виступає вперед і нагору похила площадка 11 для леза, до верхньої поверхні якої прикріплене лезо 4, наприклад, точковим зварюванням Від площадки вперед виступають виконані за одне ціле гребінкові елементи 12, які рівномірно розташовані з проміжками уздовж площадки для леза і перпендикулярні до кромок леза Утворення елементів 12 на площадці для леза, їх форма, розташування і розміри є суттєвими ВІДМІТНИМИ ознаками винаходу Як показано, елементи 12 мають плоскі бокові поверхні принаймні на тих частинах, що виступають вперед від кромки леза, і елементи мають плоскі частини 14 верхньої поверхні, які з'єднані з боковими поверхнями за допомогою закруглених країв 15, Ведучі КІНЦІ елементів 12, розташовані вперед від частин 14 верхньої поверхні, мають закруглені передні частини 16, що плавно переходять у частини 14 поверхні Основи 17 елементів 12 мають верхні поверхні, які нахилені більш круто, ніж поверхня площадки для леза, для того, щоб близько додержуватись скошеної поверхні кромки леза знизу леза 4, хоча це не є істотним, так що допускається більша відстань між нижньою поверхнею леза й елементами Задні, або ведені, КІНЦІ частин 14 верхньої поверхні близько примикають до кромки леза, при цьому ширина зазору між ними в кілька разів менша, ніж відстань "А" (фіг 4) від кромки леза до передніх, або ведучих, КІНЦІВ частин 14 поверхні Частини 14 поверхні всіх елементів на лезотримачі лежать у СПІЛЬНІЙ ПЛОЩИНІ, яка є тан генціальною до кромки леза, підтримуваного тримачем, тобто містить и Відстань "А" знаходиться в межах 0,10-0,Змм, більш прийнятне складає від 0,15 до 0,2мм Ширина елементів між їх плоскими боковими поверхнями знаходиться в межах 0,5-1,5мм, наприклад становить близько 1,0мм, і елементи розташовані з кроком у 1,0мм При використанні виступаючі елементи 12 лезотримачів здійснюють направляючу дію, що впливає на переміщення блока лез по шкірі у напрямку, перпендикулярному до кромок лез, при цьому елементи діють подібно лижам або бігунку, що сковзає по шкірі Завдяки цьому можуть досягатись поліпшені безпека і комфорт У той самий час елементи 12 забезпечують ефективну взаємодію лез із поверхнею шкіри, що веде до ВІДМІННИХ результатів у ГОЛІННІ В значенні чистоти гоління На фіг 6-10 зображений видозмінений лезотримач, який міг використовуватись з будь-яким одним або кількома лезами в блоці лез безпечної бритви на фіг 1 Видозмінений лезотримач аналогічний до того, який описаний з посиланням на фіг 3-5, за винятком того, що виступаючі вперед елементи 22 мають іншу форму Замість плоских частин верхньої поверхні елементи мають вигнуті центральні частини 24 верхньої поверхні з радіусом кривизни близько 0,07мм, бокові краї яких плавно з'єднуються з розташованими з боків розбіжними поверхнями 25, що проходять до плоских бокових поверхонь Як видно на виді збоку (фіг 10), гребені вигнутих частин верхньої поверхні прямолінійно проходять до точки 27, в якій ці частини поверхні плавно з'єднуються з закругленими передніми частинами 26 Розміри елементів 22 щодо їх ширини кроку можуть бути такими ж самими, як і на фіг 35, і коли лезо встановлене на лезотримачі, відстань точки 27 від кромки леза буде аналогічною зазначеній вище відстані "А" На фіг 11-13 показане складання бритвового леза і лезотримача, в якому елементи 32, що виступають уперед від кромки леза, не виконані за одне ціле з лезотримачем, як у варіантах на фіг 1-10, а утворені на окремому, відлитому інжекційним литтям пластмасовому елементі ЗО, що нероз'ємно скріплений із лезотримачем 31 Як показано, формований елемент ЗО має виконані за одне ціле фіксатори або виступи 34, що розташовані на відстані один від одного по його довжині і вставлені через ВІДПОВІДНІ отвори 35, виконані в лезотримачі, при цьому виступаючі ВІЛЬНІ КІНЦІ виступів деформовані з застосуванням нагрівання і тиску, так щоб вони радіальне збільшувалися позаду лезотримача і, отже, закріплювали формований елемент на лезотримачі Верхній край формованого елемента профільований для додержання контуру лезотримача знизу тієї частини, що підтримує лезо 36, і елементи 32 виступають вперед від цього верхнього краю Верхні площини на задній стороні елемента ЗО утворюють дві поверхні для стикування з лезотримачем 31 так, щоб сприяти забезпеченню точного розташування виступаючих елементів відносно лезотримача і, отже, ріжучої кромки леза 36 Виступаючі елементи 32 можуть мати такі ж самі форму й розміри, як і елементи 22 лезотримача, описаного вище з посиланням на фіг 6-10, і вони більш прийнятне розташовуються відносно загостреної кромки леза 36 також подібно тому, як описано вище щодо більш ранніх варіантів здійснення винаходу Складання леза і лезотримача на фіг 11-13 може застосовуватися при наявності одного чи кількох складань леза і лезотримача в блоці лез бритви за фіг 1 Оскільки очевидно, що можуть бути зроблені модифікації і зміни, які не виходять за обсяг патентних вимог даного винаходу і не відхиляються від його суті, то вважається, що винахід обмежується лише формулою винаходу, що додається 54495 ФІГ.1 Фіг.2 Фіг.4 54495 10 V ! Фіг.5 Фіг.8 11 54495 Фіг.Ю Si ФІГ.11 12 13 54495 14 Фіг.13 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
