Пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії

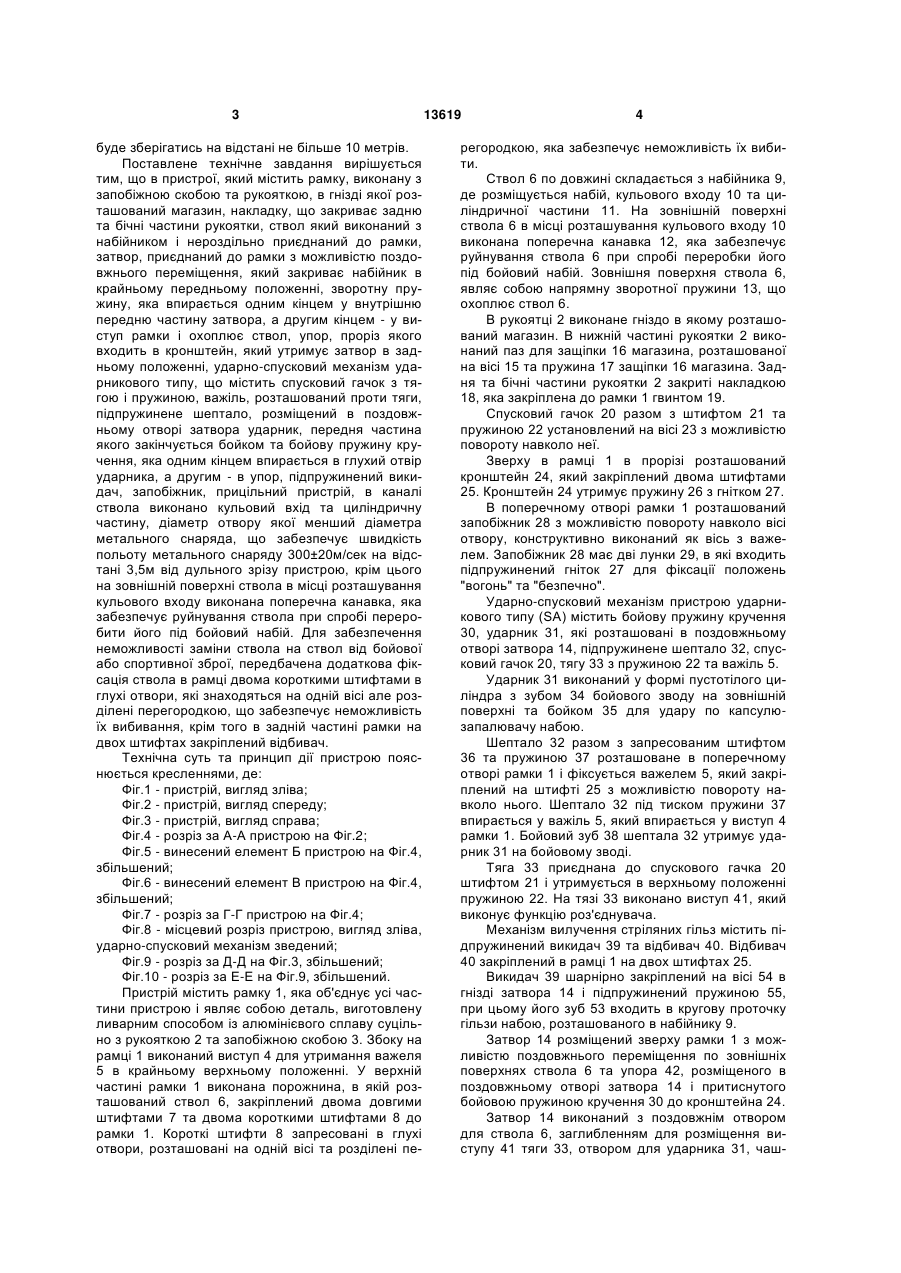

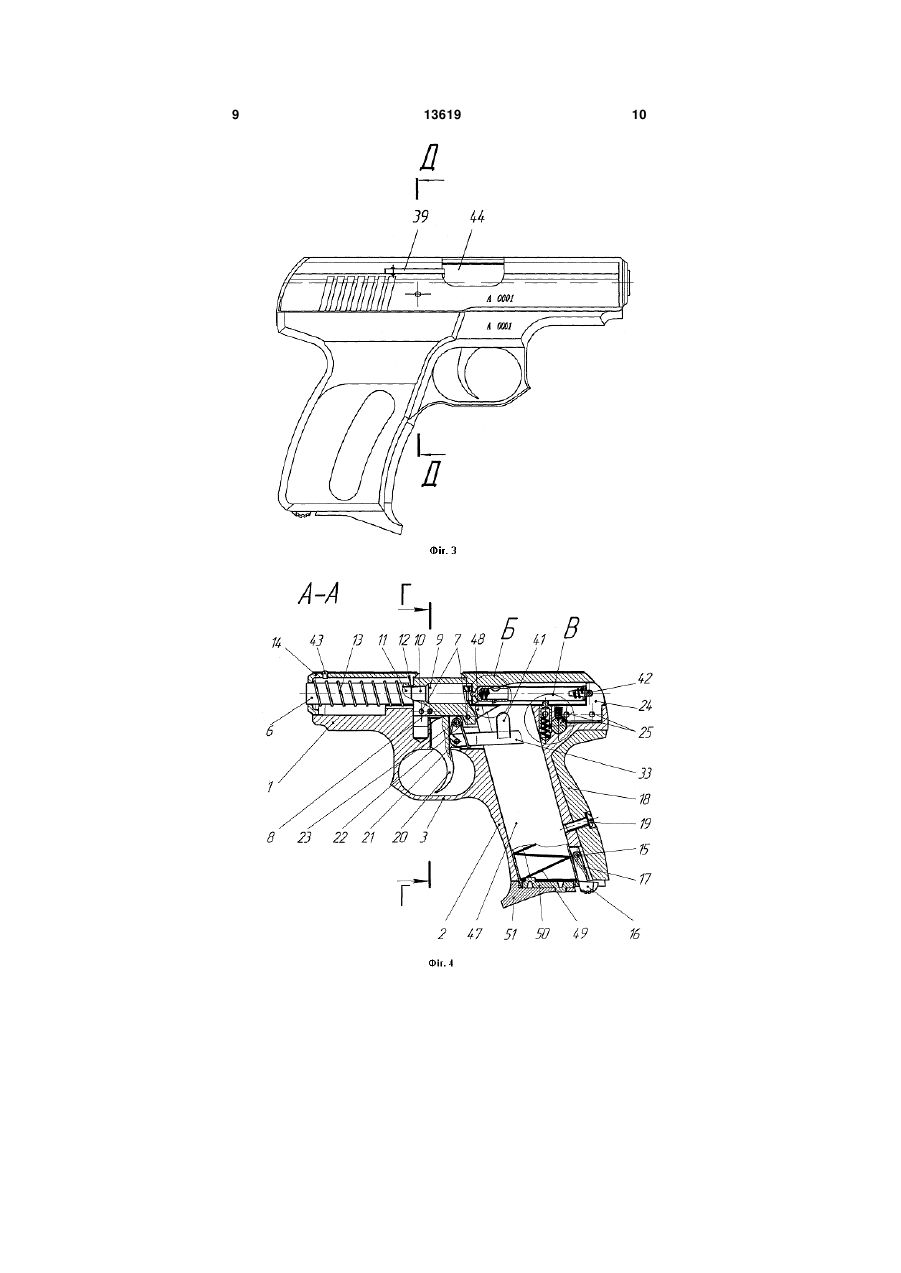

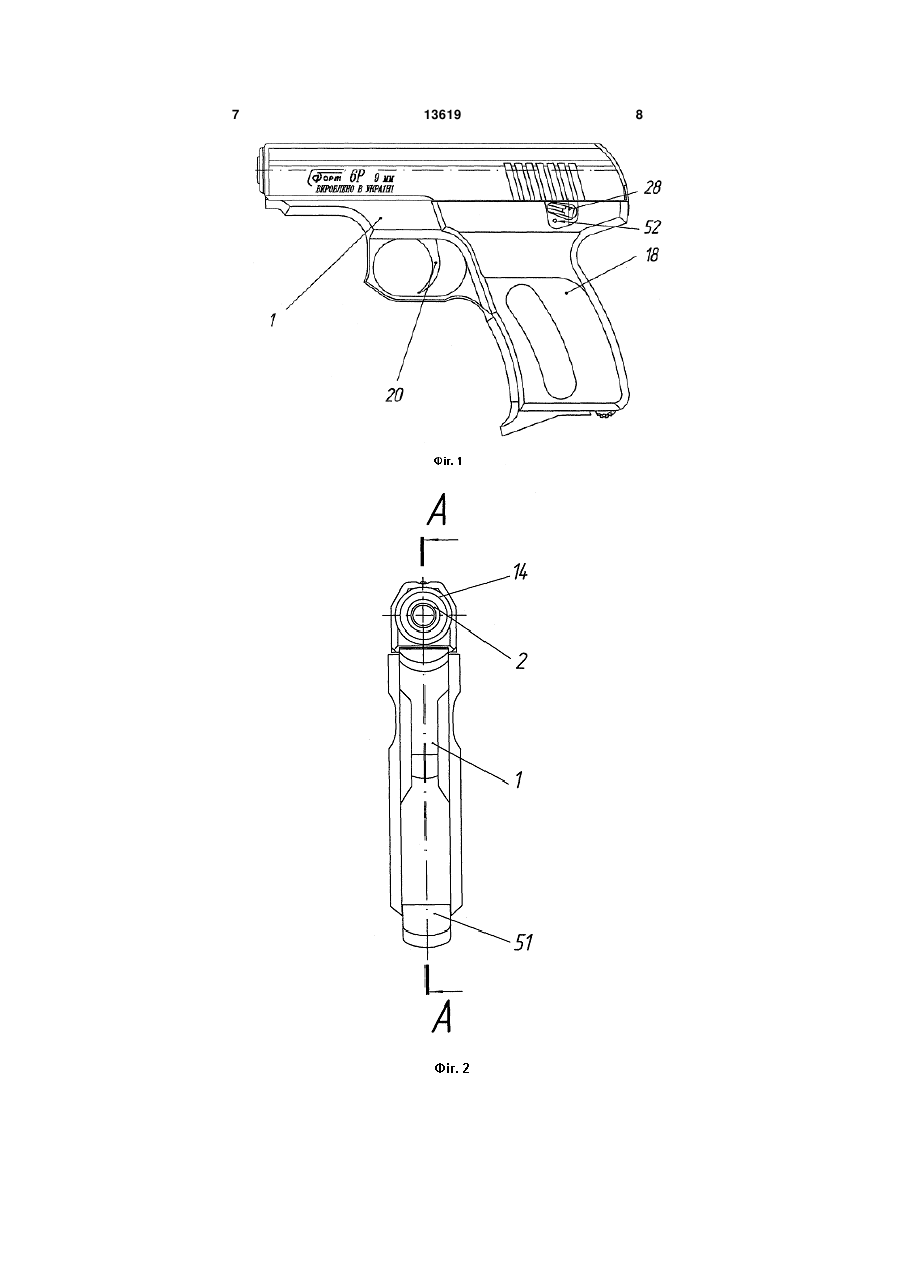

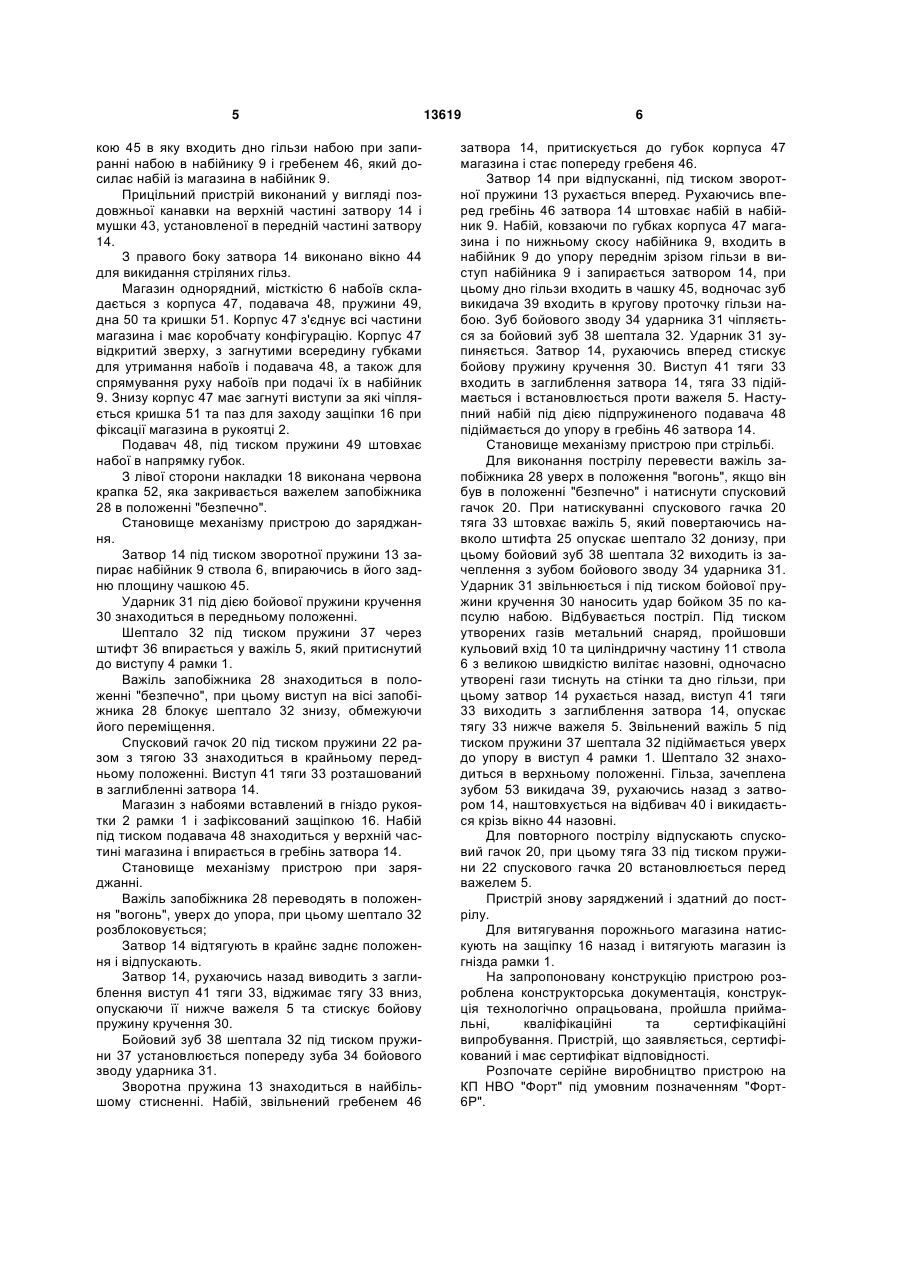

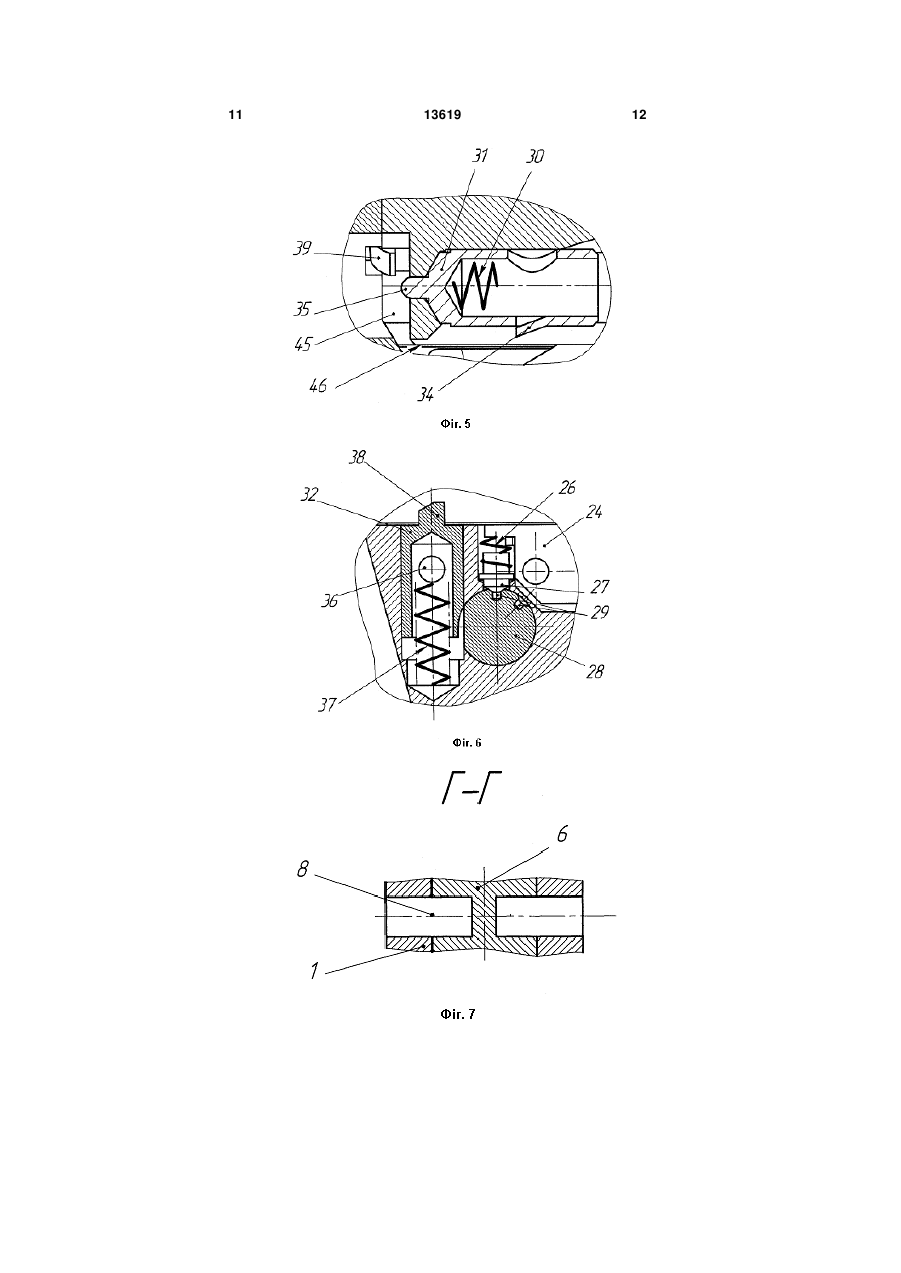

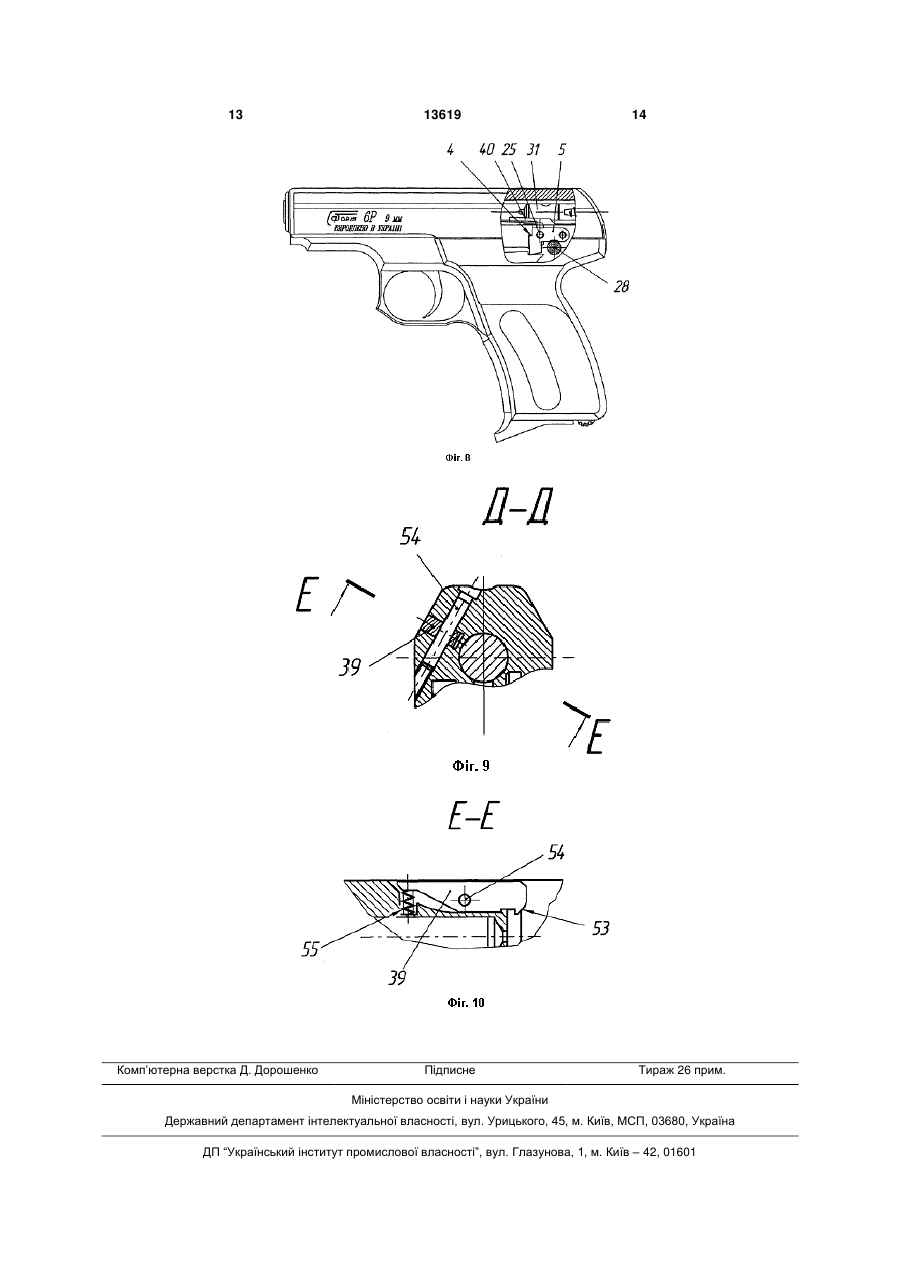

Пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, що містить рамку, виконану із запобіжною скобою та рукояткою, в гнізді якої розташований магазин, накладку, що закриває задню та бічні частини рукоятки, ствол, який виконаний з набійником і нероздільно приєднаний до рамки, затвор, приєднаний до рамки з можливістю поздовжнього переміщення, який закриває набійник в крайньому передньому положенні, зворотну пружину, яка упирається одним кінцем у внутрішню передню частину затвора, а другим кінцем - у виступ рамки і U 2 (19) 1 3 буде зберігатись на відстані не більше 10 метрів. Поставлене технічне завдання вирішується тим, що в пристрої, який містить рамку, виконану з запобіжною скобою та рукояткою, в гнізді якої розташований магазин, накладку, що закриває задню та бічні частини рукоятки, ствол який виконаний з набійником і нероздільно приєднаний до рамки, затвор, приєднаний до рамки з можливістю поздовжнього переміщення, який закриває набійник в крайньому передньому положенні, зворотну пружину, яка впирається одним кінцем у внутрішню передню частину затвора, а другим кінцем - у виступ рамки і охоплює ствол, упор, проріз якого входить в кронштейн, який утримує затвор в задньому положенні, ударно-спусковий механізм ударникового типу, що містить спусковий гачок з тягою і пружиною, важіль, розташований проти тяги, підпружинене шептало, розміщений в поздовжньому отворі затвора ударник, передня частина якого закінчується бойком та бойову пружину кручення, яка одним кінцем впирається в глухий отвір ударника, а другим - в упор, підпружинений викидач, запобіжник, прицільний пристрій, в каналі ствола виконано кульовий вхід та циліндричну частину, діаметр отвору якої менший діаметра метального снаряда, що забезпечує швидкість польоту метального снаряду 300±20м/сек на відстані 3,5м від дульного зрізу пристрою, крім цього на зовнішній поверхні ствола в місці розташування кульового входу виконана поперечна канавка, яка забезпечує руйнування ствола при спробі переробити його під бойовий набій. Для забезпечення неможливості заміни ствола на ствол від бойової або спортивної зброї, передбачена додаткова фіксація ствола в рамці двома короткими штифтами в глухі отвори, які знаходяться на одній вісі але розділені перегородкою, що забезпечує неможливість їх вибивання, крім того в задній частині рамки на двох штифтах закріплений відбивач. Технічна суть та принцип дії пристрою пояснюється кресленнями, де: Фіг.1 - пристрій, вигляд зліва; Фіг.2 - пристрій, вигляд спереду; Фіг.3 - пристрій, вигляд справа; Фіг.4 - розріз за А-А пристрою на Фіг.2; Фіг.5 - винесений елемент Б пристрою на Фіг.4, збільшений; Фіг.6 - винесений елемент В пристрою на Фіг.4, збільшений; Фіг.7 - розріз за Г-Г пристрою на Фіг.4; Фіг.8 - місцевий розріз пристрою, вигляд зліва, ударно-спусковий механізм зведений; Фіг.9 - розріз за Д-Д на Фіг.3, збільшений; Фіг.10 - розріз за Е-Е на Фіг.9, збільшений. Пристрій містить рамку 1, яка об'єднує усі частини пристрою і являє собою деталь, виготовлену ливарним способом із алюмінієвого сплаву суцільно з рукояткою 2 та запобіжною скобою 3. Збоку на рамці 1 виконаний виступ 4 для утримання важеля 5 в крайньому верхньому положенні. У верхній частині рамки 1 виконана порожнина, в якій розташований ствол 6, закріплений двома довгими штифтами 7 та двома короткими штифтами 8 до рамки 1. Короткі штифти 8 запресовані в глухі отвори, розташовані на одній вісі та розділені пе 13619 4 регородкою, яка забезпечує неможливість їх вибити. Ствол 6 по довжині складається з набійника 9, де розміщується набій, кульового входу 10 та циліндричної частини 11. На зовнішній поверхні ствола 6 в місці розташування кульового входу 10 виконана поперечна канавка 12, яка забезпечує руйнування ствола 6 при спробі переробки його під бойовий набій. Зовнішня поверхня ствола 6, являє собою напрямну зворотної пружини 13, що охоплює ствол 6. В рукоятці 2 виконане гніздо в якому розташований магазин. В нижній частині рукоятки 2 виконаний паз для защіпки 16 магазина, розташованої на вісі 15 та пружина 17 защіпки 16 магазина. Задня та бічні частини рукоятки 2 закриті накладкою 18, яка закріплена до рамки 1 гвинтом 19. Спусковий гачок 20 разом з штифтом 21 та пружиною 22 установлений на вісі 23 з можливістю повороту навколо неї. Зверху в рамці 1 в прорізі розташований кронштейн 24, який закріплений двома штифтами 25. Кронштейн 24 утримує пружину 26 з гнітком 27. В поперечному отворі рамки 1 розташований запобіжник 28 з можливістю повороту навколо вісі отвору, конструктивно виконаний як вісь з важелем. Запобіжник 28 має дві лунки 29, в які входить підпружинений гніток 27 для фіксації положень "вогонь" та "безпечно". Ударно-спусковий механізм пристрою ударникового типу (SA) містить бойову пружину кручення 30, ударник 31, які розташовані в поздовжньому отворі затвора 14, підпружинене шептало 32, спусковий гачок 20, тягу 33 з пружиною 22 та важіль 5. Ударник 31 виконаний у формі пустотілого циліндра з зубом 34 бойового зводу на зовнішній поверхні та бойком 35 для удару по капсулюзапалювачу набою. Шептало 32 разом з запресованим штифтом 36 та пружиною 37 розташоване в поперечному отворі рамки 1 і фіксується важелем 5, який закріплений на штифті 25 з можливістю повороту навколо нього. Шептало 32 під тиском пружини 37 впирається у важіль 5, який впирається у виступ 4 рамки 1. Бойовий зуб 38 шептала 32 утримує ударник 31 на бойовому зводі. Тяга 33 приєднана до спускового гачка 20 штифтом 21 і утримується в верхньому положенні пружиною 22. На тязі 33 виконано виступ 41, який виконує функцію роз'єднувача. Механізм вилучення стріляних гільз містить підпружинений викидач 39 та відбивач 40. Відбивач 40 закріплений в рамці 1 на двох штифтах 25. Викидач 39 шарнірно закріплений на вісі 54 в гнізді затвора 14 і підпружинений пружиною 55, при цьому його зуб 53 входить в кругову проточку гільзи набою, розташованого в набійнику 9. Затвор 14 розміщений зверху рамки 1 з можливістю поздовжнього переміщення по зовнішніх поверхнях ствола 6 та упора 42, розміщеного в поздовжньому отворі затвора 14 і притиснутого бойовою пружиною кручення 30 до кронштейна 24. Затвор 14 виконаний з поздовжнім отвором для ствола 6, заглибленням для розміщення виступу 41 тяги 33, отвором для ударника 31, чаш 5 кою 45 в яку входить дно гільзи набою при запиранні набою в набійнику 9 і гребенем 46, який досилає набій із магазина в набійник 9. Прицільний пристрій виконаний у вигляді поздовжньої канавки на верхній частині затвору 14 і мушки 43, установленої в передній частині затвору 14. З правого боку затвора 14 виконано вікно 44 для викидання стріляних гільз. Магазин однорядний, місткістю 6 набоїв складається з корпуса 47, подавача 48, пружини 49, дна 50 та кришки 51. Корпус 47 з'єднує всі частини магазина і має коробчату конфігурацію. Корпус 47 відкритий зверху, з загнутими всередину губками для утримання набоїв і подавача 48, а також для спрямування руху набоїв при подачі їх в набійник 9. Знизу корпус 47 має загнуті виступи за які чіпляється кришка 51 та паз для заходу защіпки 16 при фіксації магазина в рукоятці 2. Подавач 48, під тиском пружини 49 штовхає набої в напрямку губок. З лівої сторони накладки 18 виконана червона крапка 52, яка закривається важелем запобіжника 28 в положенні "безпечно". Становище механізму пристрою до заряджання. Затвор 14 під тиском зворотної пружини 13 запирає набійник 9 ствола 6, впираючись в його задню площину чашкою 45. Ударник 31 під дією бойової пружини кручення 30 знаходиться в передньому положенні. Шептало 32 під тиском пружини 37 через штифт 36 впирається у важіль 5, який притиснутий до виступу 4 рамки 1. Важіль запобіжника 28 знаходиться в положенні "безпечно", при цьому виступ на вісі запобіжника 28 блокує шептало 32 знизу, обмежуючи його переміщення. Спусковий гачок 20 під тиском пружини 22 разом з тягою 33 знаходиться в крайньому передньому положенні. Виступ 41 тяги 33 розташований в заглибленні затвора 14. Магазин з набоями вставлений в гніздо рукоятки 2 рамки 1 і зафіксований защіпкою 16. Набій під тиском подавача 48 знаходиться у верхній частині магазина і впирається в гребінь затвора 14. Становище механізму пристрою при заряджанні. Важіль запобіжника 28 переводять в положення "вогонь", уверх до упора, при цьому шептало 32 розблоковується; Затвор 14 відтягують в крайнє заднє положення і відпускають. Затвор 14, рухаючись назад виводить з заглиблення виступ 41 тяги 33, віджимає тягу 33 вниз, опускаючи її нижче важеля 5 та стискує бойову пружину кручення 30. Бойовий зуб 38 шептала 32 під тиском пружини 37 установлюється попереду зуба 34 бойового зводу ударника 31. Зворотна пружина 13 знаходиться в найбільшому стисненні. Набій, звільнений гребенем 46 13619 6 затвора 14, притискується до губок корпуса 47 магазина і стає попереду гребеня 46. Затвор 14 при відпусканні, під тиском зворотної пружини 13 рухається вперед. Рухаючись вперед гребінь 46 затвора 14 штовхає набій в набійник 9. Набій, ковзаючи по губках корпуса 47 магазина і по нижньому скосу набійника 9, входить в набійник 9 до упору переднім зрізом гільзи в виступ набійника 9 і запирається затвором 14, при цьому дно гільзи входить в чашку 45, водночас зуб викидача 39 входить в кругову проточку гільзи набою. Зуб бойового зводу 34 ударника 31 чіпляється за бойовий зуб 38 шептала 32. Ударник 31 зупиняється. Затвор 14, рухаючись вперед стискує бойову пружину кручення 30. Виступ 41 тяги 33 входить в заглиблення затвора 14, тяга 33 підіймається і встановлюється проти важеля 5. Наступний набій під дією підпружиненого подавача 48 підіймається до упору в гребінь 46 затвора 14. Становище механізму пристрою при стрільбі. Для виконання пострілу перевести важіль запобіжника 28 уверх в положення "вогонь", якщо він був в положенні "безпечно" і натиснути спусковий гачок 20. При натискуванні спускового гачка 20 тяга 33 штовхає важіль 5, який повертаючись навколо штифта 25 опускає шептало 32 донизу, при цьому бойовий зуб 38 шептала 32 виходить із зачеплення з зубом бойового зводу 34 ударника 31. Ударник 31 звільнюється і під тиском бойової пружини кручення 30 наносить удар бойком 35 по капсулю набою. Відбувається постріл. Під тиском утворених газів метальний снаряд, пройшовши кульовий вхід 10 та циліндричну частину 11 ствола 6 з великою швидкістю вилітає назовні, одночасно утворені гази тиснуть на стінки та дно гільзи, при цьому затвор 14 рухається назад, виступ 41 тяги 33 виходить з заглиблення затвора 14, опускає тягу 33 нижче важеля 5. Звільнений важіль 5 під тиском пружини 37 шептала 32 підіймається уверх до упору в виступ 4 рамки 1. Шептало 32 знаходиться в верхньому положенні. Гільза, зачеплена зубом 53 викидача 39, рухаючись назад з затвором 14, наштовхується на відбивач 40 і викидається крізь вікно 44 назовні. Для повторного пострілу відпускають спусковий гачок 20, при цьому тяга 33 під тиском пружини 22 спускового гачка 20 встановлюється перед важелем 5. Пристрій знову заряджений і здатний до пострілу. Для витягування порожнього магазина натискують на защіпку 16 назад і витягують магазин із гнізда рамки 1. На запропоновану конструкцію пристрою розроблена конструкторська документація, конструкція технологічно опрацьована, пройшла приймальні, кваліфікаційні та сертифікаційні випробування. Пристрій, що заявляється, сертифікований і має сертифікат відповідності. Розпочате серійне виробництво пристрою на КП НВО "Форт" під умовним позначенням "Форт6Р". 7 13619 8 9 13619 10 11 13619 12 13 Комп’ютерна верстка Д. Дорошенко 13619 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
