Магнітотерапевтичний пристрій “спектр-3а”

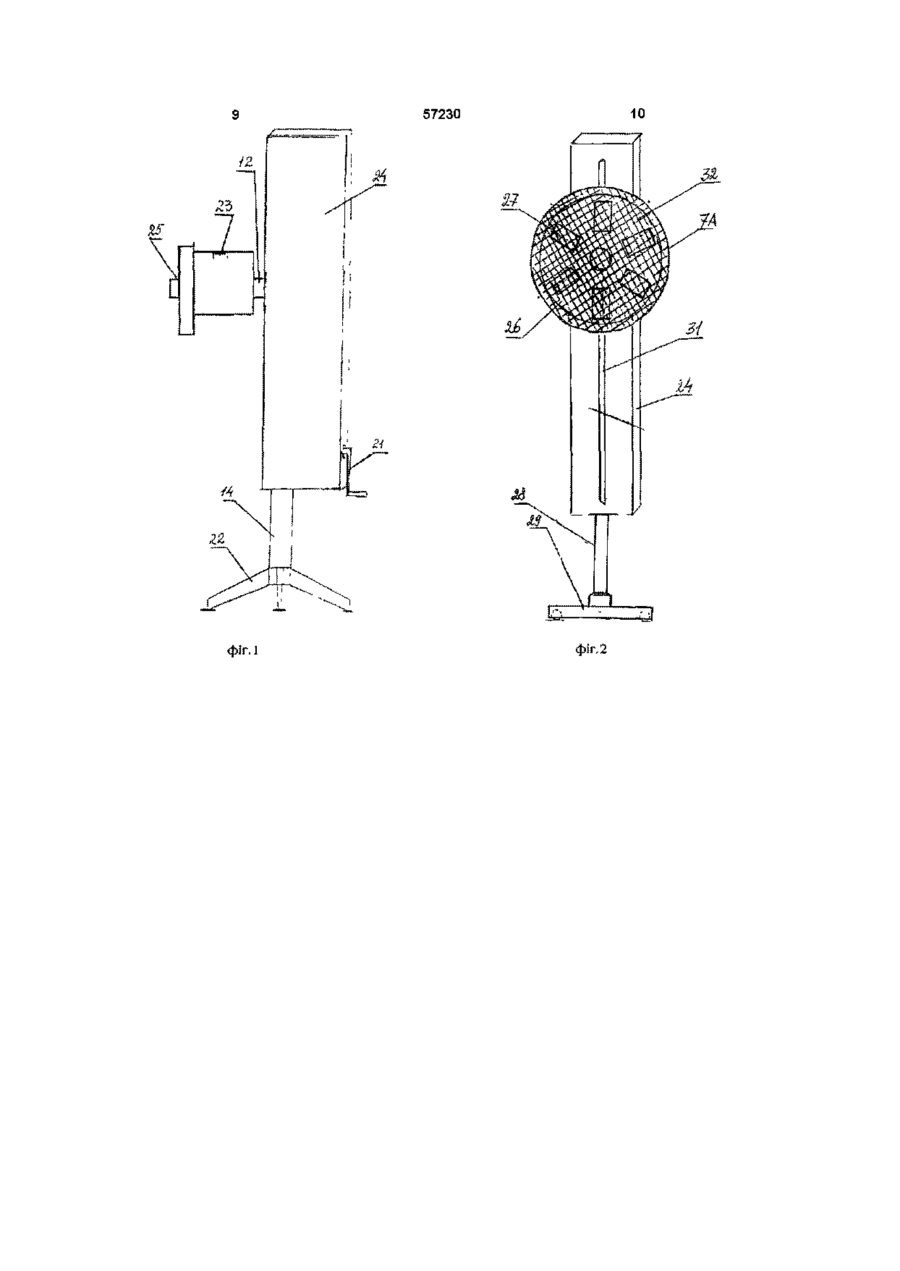

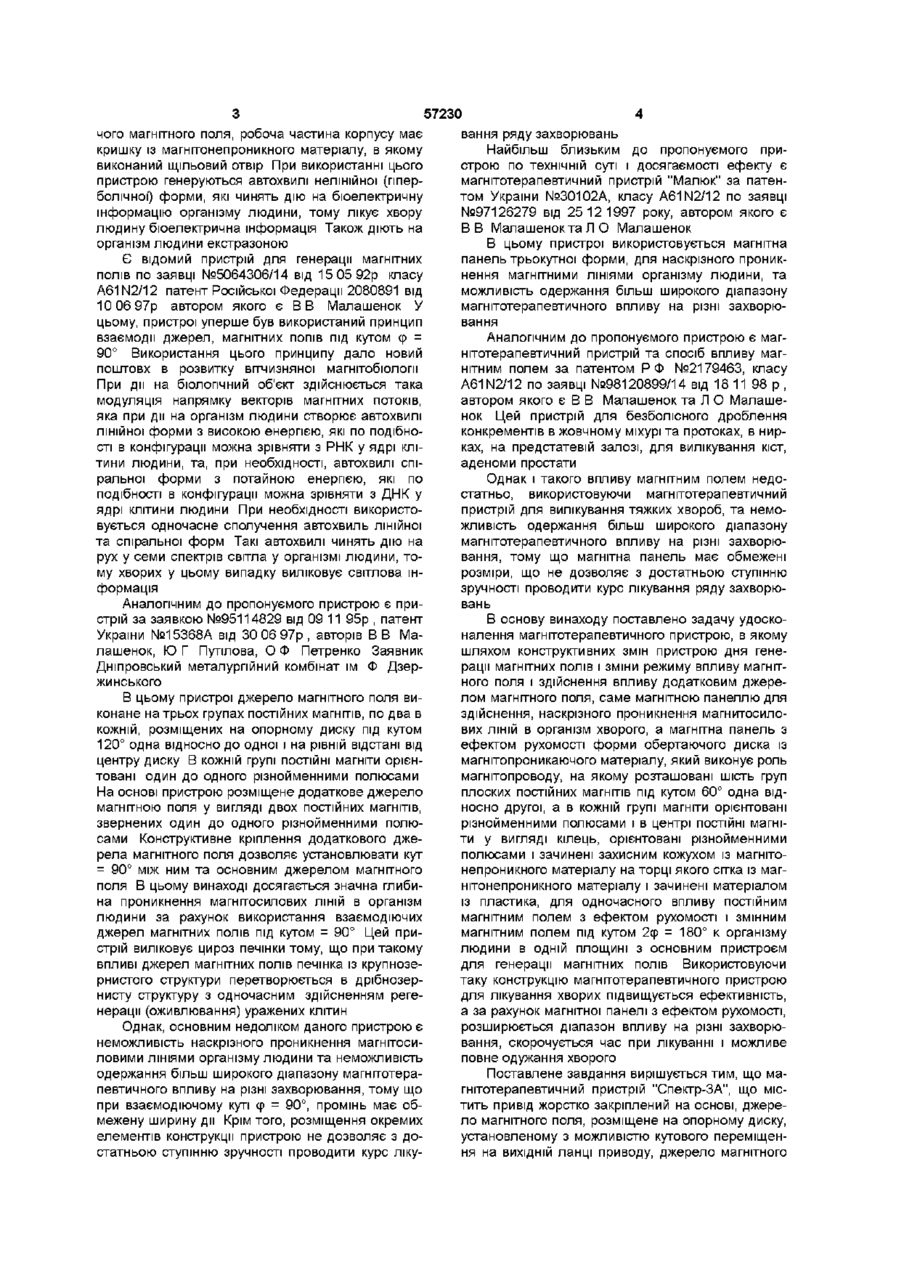

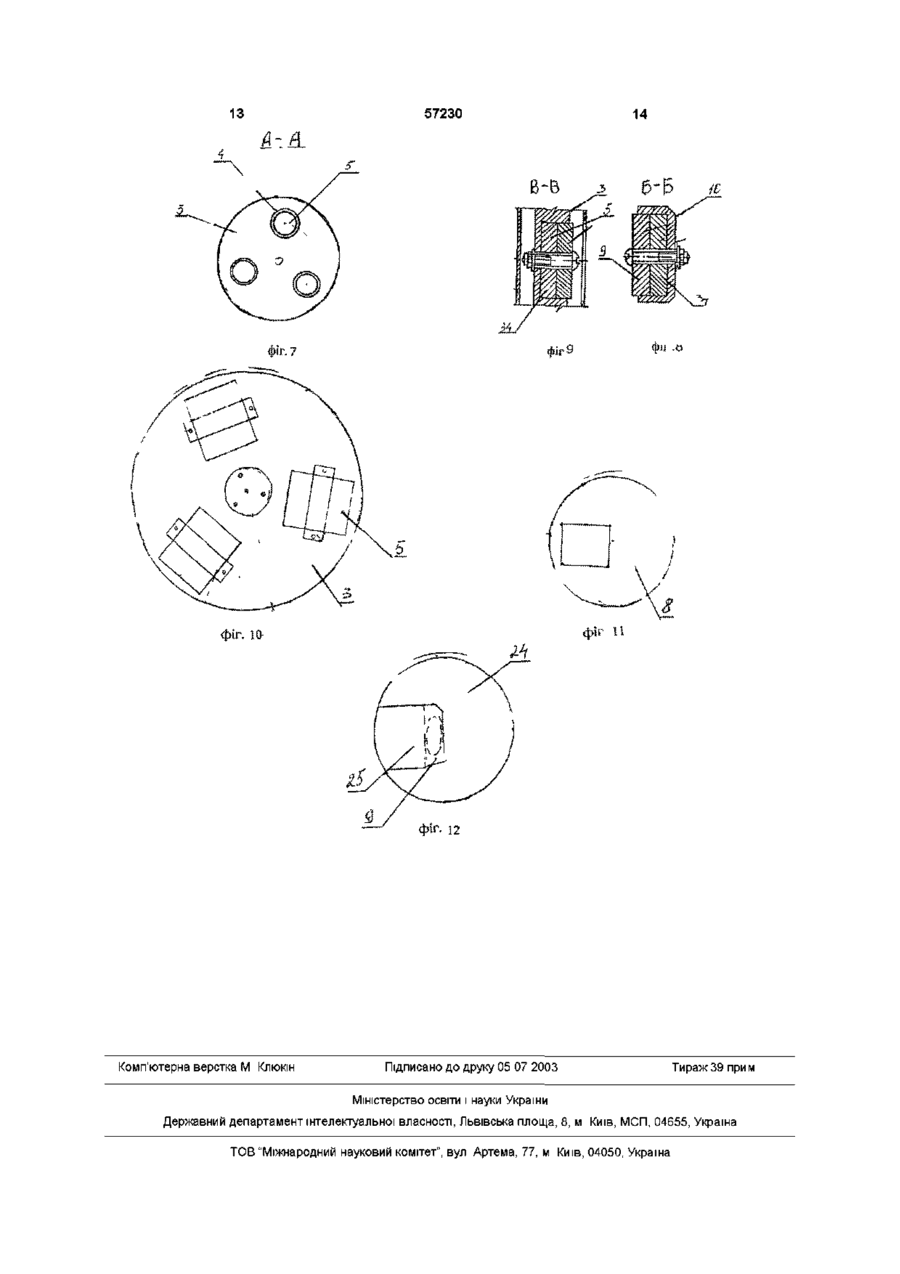

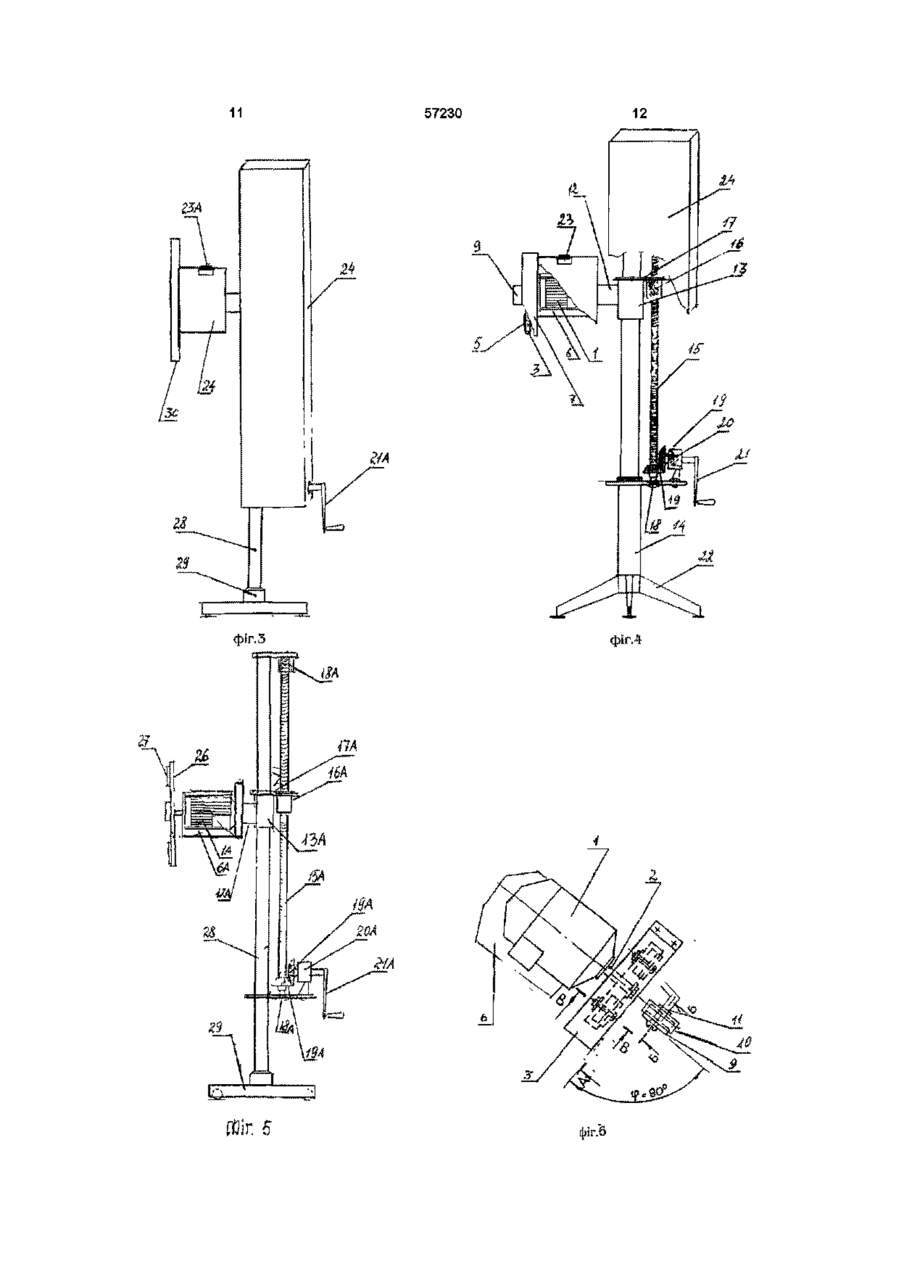

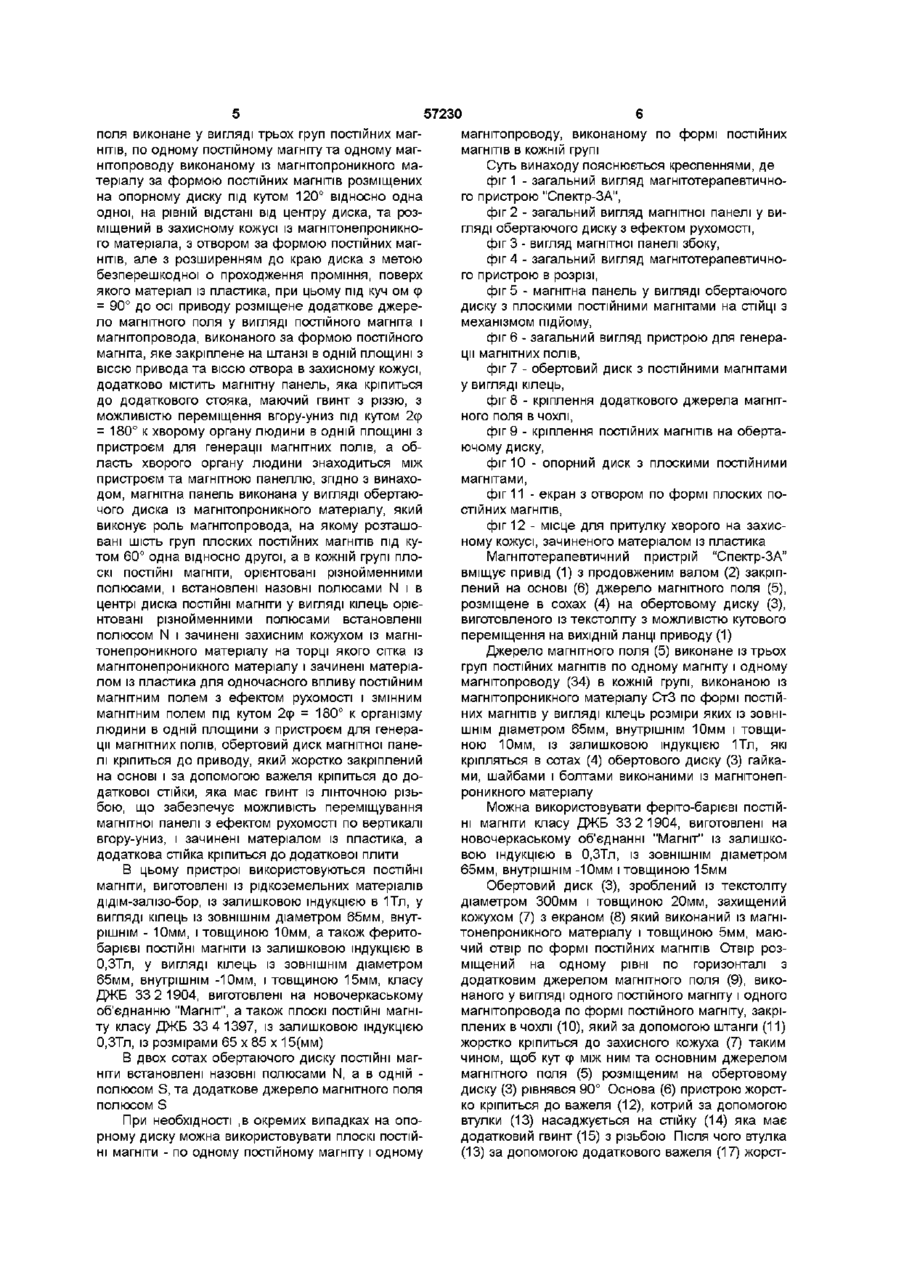

1 Магнітотерапевтичний пристрій, що містить жорстко закріплений на основі привід, джерело магнітного поля, розміщене на опорному диску, установленому з можливістю кутового переміщення на ВИХІДНІЙ ланці приводу, виконане у вигляді трьох груп постійних магнітів, по одному постійному магніту та одному магнітопроводу в кожній, виконаних із магнітопроникного матеріалу за формою постійних магнітів, розміщених на опорному диску під кутом 120° відносно один до одного, на рівній відстані від центру диска, та розміщений в захисному кожусі із магнітонепроникного матеріалу з отвором за формою постійних магнітів, але з розширенням до краю диска для безперешкодного забезпечення проходження проміння, поверх якого є матеріал із пластика, при цьому під кутом е = 90° р до осі приводу розміщене додаткове джерело магнітного поля у вигляді постійного магніту і магнітопроводу, виконаного за формою постійного магніту, яке закріплене на штанзі в одній площині з віссю приводу та віссю отвору в захисному кожусі, додатково містить магнітну панель, яка закріплена до додаткового стояка, що має гвинт з різзю, з можливістю переміщення вгору-вниз під кутом ф = 180° до хворого органа людини в одній площині з пристроєм для генерації магнітних полів, а ділянка хворого органу людини знаходиться між пристроєм та магнітною панеллю, який відрізняється тим, що магнітна панель виконана у вигляді обертового диска з магнітопроникного матеріалу, який виконує роль магнітопроводу, на якому розташовані шість груп плоских постійних магнітів під кутом 60° один відносно одного, а в кожній групі плоскі ПОСТІЙНІ магніти орієнтовані різнойменними полюсами і встановлені назовні полюсами N, в центрі диска ПОСТІЙНІ магніти у вигляді кілець орієнтовані різнойменними полюсами і встановлені назовні полюсами N і закриті захисним кожухом із магнітонепроникного матеріалу, на торці якого сітка із магнітонепроникного матеріалу, і закриті матеріалом із пластика для одночасного впливу постійним магнітним полем з ефектом рухомості і змінним магнітним полем під кутом ф = 180° до органа людини в одній площини з основним пристроєм для генерації магнітних полів, обертовий диск магнітної панелі прикріплений до приводу, який жорстко закріплений на основі і за допомогою важеля прикріплений до додаткового стояка, який має гвинт із стрічковою різзю, для забезпечення можливості переміщування магнітної панелі з ефектом рухомості по вертикалі вгору-вниз, і закриті матеріалом із пластика, а додаткова стійка прикріплена до додаткової плити 2 Магнітотерапевтичний пристрій за п 1, який відрізняється тим, що в ньому використовують ПОСТІЙНІ магніти із залишковою індукцією від 0,3 Тл до 1 Тл Винахід відноситься до галузі медичної техніки, а саме, до магнітотерапм, та може бути використаним для лікування багатьох хвороб, у тому числі, таких як цироз печінки з портальною гіпертензією і спленомегалією, хронічним гепатитам, гострим панкреатитом, безболісного зникнення конкрементів із нирок і сечоводів, жовчного міхура і протоків, предстатевої залози, аденоми простати, для здійснення регенерації не функціонуючої нирки з одночасним зняттям больового синдрому при різних хворобах, та багатьох інших без хірургічного втручання та без наступного застосування медикаментозного лікування Є відомий пристрій для генерації магнітних полів по авторським свідоцтвом СРСР №649442 класу А61 N2/12 (1979р ) автора А С Фефера Джерело магнітного поля у цьому пристрої виконане у вигляді магнітофора, який має можливість переміщуватись на ВИХІДНІЙ ланці приводу, розташованого у корпусі Крім того, для одержання пульсую О C O 1 Ю 57230 чого магнітного поля, робоча частина корпусу має кришку із магнітонепроникного матеріалу, в якому виконаний щільовий отвір При використанні цього пристрою генеруються автохвилі нелінійної (гіперболічної") форми, які чинять дію на біоелектричну інформацію організму людини, тому лікує хвору людину біоелектрична інформація Також діють на організм людини екстразоною Є відомий пристрій для генерації магнітних полів по заявці №5064306/14 від 15 05 92р класу A61N2/12 патент Російської Федерації 2080891 від 10 06 97р автором якого є В В Малашенок У цьому, пристрої уперше був використаний принцип взаємодії джерел, магнітних попів під кутом е = р 90° Використання цього принципу дало новий поштовх в розвитку вітчизняної магнітобіології При дії на біологічний об'єкт здійснюється така модуляція напрямку векторів магнітних потоків, яка при дії на організм людини створює автохвилі лінійної форми з високою енергією, які по подібності в конфігурації можна зрівняти з РНК у ядрі клітини людини, та, при необхідності, автохвилі спіральної форми з потайною енергією, які по подібності в конфігурації можна зрівняти з ДНК у ядрі клітини людини При необхідності використовується одночасне сполучення автохвиль лінійної та спіральної форм Такі автохвилі чинять дію на рух у семи спектрів світла у організмі людини, тому хворих у цьому випадку виліковує світлова інформація Аналогічним до пропонуємого пристрою є пристрій за заявкою №95114829 від 09 11 95р , патент України №15368А від ЗО 06 97р , авторів В В Малашенок, Ю Г Путілова, О Ф Петренко Заявник Дніпровський металургійний комбінат їм Ф Дзержинського В цьому пристрої джерело магнітного поля виконане на трьох групах постійних магнітів, по два в кожній, розміщених на опорному диску під кутом 120° одна відносно до одної і на рівній відстані від центру диску В кожній групі ПОСТІЙНІ магніти орієнтовані один до одного різнойменними полюсами На основі пристрою розміщене додаткове джерело магнітною поля у вигляді двох постійних магнітів, звернених один до одного різнойменними полюсами Конструктивне кріплення додаткового джерела магнітного поля дозволяє установлювати кут = 90° між ним та основним джерелом магнітного поля В цьому винаході досягається значна глибина проникнення магнітосилових ЛІНІЙ В організм людини за рахунок використання взаємодіючих джерел магнітних полів під кутом = 90° Цей пристрій виліковує цироз печінки тому, що при такому впливі джерел магнітних полів печінка із крупнозернистого структури перетворюється в дрібнозернисту структуру з одночасним здійсненням регенерації (оживлювання) уражених клітин Однак, основним недоліком даного пристрою є неможливість наскрізного проникнення магнітосиловими ЛІНІЯМИ організму людини та неможливість одержання більш широкого діапазону магнітотерапевтичного впливу на різні захворювання, тому що при взаємодіючому куті е = 90°, промінь має обр межену ширину дії Крім того, розміщення окремих елементів конструкції пристрою не дозволяє з достатньою ступінню зручності проводити курс ліку вання ряду захворювань Найбільш близьким до пропонуємого пристрою по технічній суті і досягаємості ефекту є магнітотерапевтичний пристрій "Малюк" за патентом України №30102А, класу A61N2/12 по заявці №97126279 від 25 12 1997 року, автором якого є В В Малашенок та Л О Малашенок В цьому пристрої використовується магнітна панель трьокутної форми, для наскрізного проникнення магнітними ЛІНІЯМИ організму людини, та можливість одержання більш широкого діапазону магнітотерапевтичного впливу на різні захворювання Аналогічним до пропонуємого пристрою є магнітотерапевтичний пристрій та спосіб впливу магнітним полем за патентом РФ №2179463, класу A61N2/12 по заявці №98120899/14 від 18 11 98 р , автором якого є В В Малашенок та Л О Малашенок Цей пристрій для безболісного дроблення конкрементів в жовчному міхурі та протоках, в нирках, на предстатевій залозі, для вилікування кіст, аденоми простати Однак і такого впливу магнітним полем недостатньо, використовуючи магнітотерапевтичний пристрій для вилікування тяжких хвороб, та неможливість одержання більш широкого діапазону магнітотерапевтичного впливу на різні захворювання, тому що магнітна панель має обмежені розміри, що не дозволяє з достатньою ступінню зручності проводити курс лікування ряду захворювань В основу винаходу поставлено задачу удосконалення магнітотерапевтичного пристрою, в якому шляхом конструктивних змін пристрою дня генерації магнітних полів і зміни режиму впливу магнітного поля і здійснення впливу додатковим джерелом магнітного поля, саме магнітною панеллю для здійснення, наскрізного проникнення магнитосилових ЛІНІЙ в організм хворого, а магнітна панель з ефектом рухомості форми обертаючого диска із магнітопроникаючого матеріалу, який виконує роль магнітопроводу, на якому розташовані шість груп плоских постійних магнітів під кутом 60° одна відносно другої, а в кожній групі магніти орієнтовані різнойменними полюсами і в центрі ПОСТІЙНІ магніти у вигляді кілець, орієнтовані різнойменними полюсами і зачинені захисним кожухом із магнітонепроникного матеріалу на торці якого сітка із магнітонепроникного матеріалу і зачинені матеріалом із пластика, для одночасного впливу постійним магнітним полем з ефектом рухомості і змінним магнітним полем під кутом 2ср = 180° к організму людини в одній площині з основним пристроєм для генерації магнітних полів Використовуючи таку конструкцію магнітотерапевтичного пристрою для лікування хворих підвищується ефективність, а за рахунок магнітної панелі з ефектом рухомості, розширюється діапазон впливу на різні захворювання, скорочується час при лікуванні і можливе повне одужання хворого Поставлене завдання вирішується тим, що магнітотерапевтичний пристрій "Спектр-ЗА", що містить привід жорстко закріплений на основі, джерело магнітного поля, розміщене на опорному диску, установленому з можливістю кутового переміщення на ВИХІДНІЙ ланці приводу, джерело магнітного 57230 поля виконане у вигляді трьох груп постійних магнітів, по одному постійному магніту та одному магнітопроводу виконаному із магнітопроникного матеріалу за формою постійних магнітів розміщених на опорному диску під кутом 120° відносно одна одної, на рівній відстані від центру диска, та розміщений в захисному кожусі із магнітонепроникного матеріала, з отвором за формою постійних магнітів, але з розширенням до краю диска з метою безперешкодної о проходження проміння, поверх якого матеріал із пластика, при цьому під куч ом е р = 90° до осі приводу розміщене додаткове джерело магнітного поля у вигляді постійного магніта і магнітопровода, виконаного за формою постійного магніта, яке закріплене на штанзі в одній площині з віссю привода та віссю отвора в захисному кожусі, додатково містить магнітну панель, яка кріпиться до додаткового стояка, маючий гвинт з різзю, з можливістю переміщення вгору-униз під кутом 2ср = 180° к хворому органу людини в одній площині з пристроєм для генерації магнітних полів, а область хворого органу людини знаходиться між пристроєм та магнітною панеллю, згідно з винаходом, магнітна панель виконана у вигляді обертаючого диска із магнітопроникного матеріалу, який виконує роль магнітопровода, на якому розташовані шість груп плоских постійних магнітів під кутом 60° одна відносно другої, а в кожній групі плоскі ПОСТІЙНІ магніти, орієнтовані різнойменними полюсами, і встановлені назовні полюсами N і в центрі диска ПОСТІЙНІ магніти у вигляді кілець орієнтовані різнойменними полюсами встановленії полюсом N і зачинені захисним кожухом із магнітонепроникного матеріалу на торці якого сітка із магнітонепроникного матеріалу і зачинені матеріалом із пластика для одночасного впливу постійним магнітним полем з ефектом рухомості і змінним магнітним полем під кутом 2ср = 180° к організму людини в одній площини з пристроєм для генерації магнітних полів, обертовий диск магнітної панелі кріпиться до приводу, який жорстко закріплений на основі і за допомогою важеля кріпиться до додаткової стійки, яка має гвинт із лінточною різьбою, що забезпечує можливість переміщування магнітної панелі з ефектом рухомості по вертикалі вгору-униз, і зачинені матеріалом із пластика, а додаткова стійка кріпиться до додаткової плити В цьому пристрої використовуються ПОСТІЙНІ магніти, виготовлені із рідкоземельних матеріалів дідім-залізо-бор, із залишковою індукцією в 1Тл, у вигляді кілець із ЗОВНІШНІМ діаметром 65мм, внутрішнім - 10мм, і товщиною 10мм, а також феритобарієві ПОСТІЙНІ магніти із залишковою індукцією в 0,3Тл, у вигляді кілець із ЗОВНІШНІМ діаметром 65мм, внутрішнім -10мм, і товщиною 15мм, класу ДЖБ 33 2 1904, виготовлені на новочеркаському об'єднанню "Магніт", а також плоскі ПОСТІЙНІ магніту класу ДЖБ 33 4 1397, із залишковою індукцією 0,3Тл, із розмірами 65 х 85 х 15(мм) В двох сотах обертаючого диску ПОСТІЙНІ магніти встановлені назовні полюсами N, а в одній полюсом S, та додаткове джерело магнітного поля полюсом S При необхідності ,в окремих випадках на опорному диску можна використовувати плоскі ПОСТІЙНІ магніти - по одному постійному магніту і одному магнітопроводу, виконаному по формі постійних магнітів в кожній групі Суть винаходу пояснюється кресленнями, де фіг 1 - загальний вигляд магнітотерапевтичного пристрою "Спектр-ЗА", фіг 2 - загальний вигляд магнітної панелі у вигляді обертаючого диску з ефектом рухомості, фіг 3 - вигляд магнітної панелі збоку, фіг 4 - загальний вигляд магнітотерапевтичного пристрою в розрізі, фіг 5 - магнітна панель у вигляді обертаючого диску з плоскими постійними магнітами на СТІЙЦІ З механізмом підйому, фіг 6 - загальний вигляд пристрою для генерації магнітних полів, фіг 7 - обертовий диск з постійними магнітами у вигляді кілець, фіг 8 - кріплення додаткового джерела магнітного поля в чохлі, фіг 9 - кріплення постійних магнітів на обертаючому диску, фіг 10 - опорний диск з плоскими постійними магнітами, фіг 11 - екран з отвором по формі плоских постійних магнітів, фіг 12 - місце для притулку хворого на захисному кожусі, зачиненого матеріалом із пластика Магнітотерапевтичний пристрій "Спектр-ЗА" вміщує привід (1) з продовженим валом (2) закріплений на основі (6) джерело магнітного поля (5), розміщене в сохах (4) на обертовому диску (3), виготовленого із текстоліту з можливістю кутового переміщення на ВИХІДНІЙ ланці приводу (1) Джерело магнітного поля (5) виконане із трьох груп постійних магнітів по одному магніту і одному магнітопроводу (34) в кожній групі, виконаною із магнітопроникного матеріалу СтЗ по формі постійних магнітів у вигляді кілець розміри яких із ЗОВНІШНІМ діаметром 65мм, внутрішнім 10мм і товщиною 10мм, із залишковою індукцією 1Тл, які кріпляться в сотах (4) обертового диску (3) гайками, шайбами і болтами виконаними із магнітонепроникного матеріалу Можна використовувати феріто-барієві ПОСТІЙНІ магніти класу ДЖБ 33 2 1904, виготовлені на новочеркаському об'єднанні "Магніт" із залишковою індукцією в 0,3Тл, із ЗОВНІШНІМ діаметром 65мм, внутрішнім -10мм і товщиною 15мм Обертовий диск (3), зроблений із текстоліту діаметром 300мм і товщиною 20мм, захищений кожухом (7) з екраном (8) який виконаний із магнітонепроникного матеріалу і товщиною 5мм, маючий отвір по формі постійних магнітів Отвір розміщений на одному рівні по горизонталі з додатковим джерелом магнітного поля (9), виконаного у вигляді одного постійного магніту і одного магнітопровода по формі постійного магніту, закріплених в чохлі (10), який за допомогою штанги (11) жорстко кріпиться до захисного кожуха (7) таким чином, щоб кут е між ним та основним джерелом р магнітного поля (5) розміщеним на обертовому диску (3) рівнявся 90° Основа (6) пристрою жорстко кріпиться до важеля (12), котрий за допомогою втулки (13) насаджується на стійку (14) яка має додатковий гвинт (15) з різьбою Після чого втулка (13) за допомогою додаткового важеля (17) жорст 57230 ко кріпиться до великої гайки (16), яка на гвинту (15) А гвинт (15) встановлено на опорних втулках (18) із підшипниками, а внизу дві конечні шестерні (19) та мала опорна стійка (20) в якій встановлена ручка (21) за допомогою якої здійснюється рух пристрою угору-вниз, а стійка (14) встановлена в плиту (22) крім того, стійка (14) з гвинтом (15) зачинені матеріалом із пластика (24), електропривод (1) з додатковим джерелом магнітного поля (9) теж зачинені матеріалом із пластика (24), а зверху електропривода (1) є вимикач напруги (23) і місце для притулку (25) областю хворого органу пацієнта Магнітотерапевтичний пристрій "Спектр-ЗА" додатково має магнітну панель з ефектом рухомості, у вигляді обертаючого диска (26) із магнітопроникного матеріалу з ЗОВНІШНІМ діаметром 300мм і товщиною 5мм, який виконує роль магнітопроводу на якому розташовані шість груп плоских постійних магнітів (27) під кутом 60° одна відносно другої і встановлені назовні полюсами N, а в групах орієнтовані різнойменними полюсами, і в центрі диску ПОСТІЙНІ магніти у вигляді кілець з різнойменними полюсами, встановлені назовні полюсами N, зачинені захисним кожухом (ЗО) на торці якого захисна сітка (32) із магнітонепроникного матеріалу і зачинені із матеріалу із пластика (24) для одночасного впливу постійним магнітним полем від центру диска (26) і змінним магнітним полем від магнітної панелі у вигляді обертового диску (26) під кутом 2ср = 180° к організму людини в одній площині з пристроєм для генерації магнітних полів, обертовий диск магнітної панелі (26) кріпиться до приводу (1А), який жорстко кріпиться на основі (6А) і з допомогою важеля (12А) кріпиться до додаткової стійки (28), яка має гвинт (15А) із лінточною різьбою, що забезпечує можливість переміщування магнітної панелі (26) з ефектом рухомості по вертикалі вгору-униз, і зачинені матеріалом із пластика (24), а додаткова стійка (28) кріпиться до додаткової плити (29), а на обертаючому диску (3) основного пристрою в кожній групі по одному постійному магніту (5) і одному магнітопроводу (33), виконаному по формі постійних магнітів із магніпроникного матеріалу СтЗ і додаткове джерело магнітного поля (9) виконане у вигляді одного постійного магніту і магнітопроводу (33) А додаткова стійка (28) зачинена матеріалом із пластика (24) має отвір (31) для безперешкодного переміщування магнітної панелі (26) по вертикалі При необхідності на обертовому диску (3) основного пристрою можна використовувати плоскі ПОСТІЙНІ магніти (27) Магнітотерапевтичний пристрій "Спектр - ЗА" працює таким чином хворий, наприклад, цирозом печінки сідає на стільчик перед пристроєм для генерації магнітних полів так, щоб область хворого органу притулялась до місця для притулку (25), а ззаду до тіла хворого підводиться магнітна панель (26) Потім вмикається електропривіди (1) і (1А) 8 здійснюється сеанс магнітотерапм, з використанням автохвиль лінійної форми, володіючих високою енергією і автохвиль спіральної форми, володіючих скритою енергією Сеанс магнітотерапм здійснюється протягом ЗО -15 хвилин, з частотою дії 75Гц Після 20 сеансів - 1 курс лікування УЗД констатує, що цирозу вже немає, печінка із грубозернисті структури перетворилась в дрібнозернисту структуру Цироз печінки з портальною гіпертензією і спленомегалією та асцитом виліковується протягом 3 курсів, по 20 сеансів кожний При впливі магнітним полем для вилікування вищезгаданих захворювань на обертовому диску дві групи постійних магнітів встановлені назовні полюсами N, а третя група - полюсом S і додаткове джерело магнітного поля назовні полюсом S Використовується одночасний вплив автохвиль лінійної та спіральної форми - ефект хреста Такі автохвилі ніколи не перехрещуються Автохвилі лінійної форми, володіючи високою енергією проходять внутрі спіралей автохвиль спіральної форми, володіючих скритою енергією, а коли автохвилі спіральної форми передають скриту енергію автохвилям лінійної форми, то на цю мить збільшується диск спіралі, а якщо дивитися з боку вимальовується хрест В пропонуємому винаході при генерації магнітних полів здійснюється така модуляція напрямку векторів магнітних потоків, яка при дії на організм людини утворює вищезгадані автохвилі, які чинять дію на рух семи спектрів світла в організмі людини Тому в пропонуємому пристрої нема необхідності для суворого підбору параметрів напруженості магнітних полів, пророблених у НДІ м Москви тут, чим вища напруга магнітних полів, тим вища величина характеризуюча силу світла Цю залежність можна представити у вигляді наступного рівняння Рсвітла=у«Е ( F + F + F + F + F + F + F) а«2«р,де Ч О Ж З Б С Ф інд ідд інд інд інд інд інд сила світла залежить від суми індуційованих семи спектрів світла при наявності радіаційного випромінювання, малих величин, досліджуваних активностей для усього живого на Землі Пропонуємий магнітотерапевтичний пристрій "Спектр-ЗА" призначений для лікування хворих від багатьох тяжких захворювань без хірургічного втручання і без використання медикаментозного лікування При використанні цього пристрою скорочується час до повного одужання хворого, розширюється діапазон магнітотерапеетичного впливу на різні захворювання, а також підвищується зручність при експлуатації Магнітотерапевтичний пристрій "Спектр-ЗА" можливо використовувати в клініках, лікарнях, санаторіях - профілакторіях та інших лікарняних закладах Він відповідає СВІТОВИМ стандартам 10 57230 фіг. 2 11 12 57230 фІг.З Шг 5 і фіг.4 фІг."6 57230 13 14 фіг. 7 фіг. 10 фіг. 12 Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
