Магнітотерапевтичний апарат

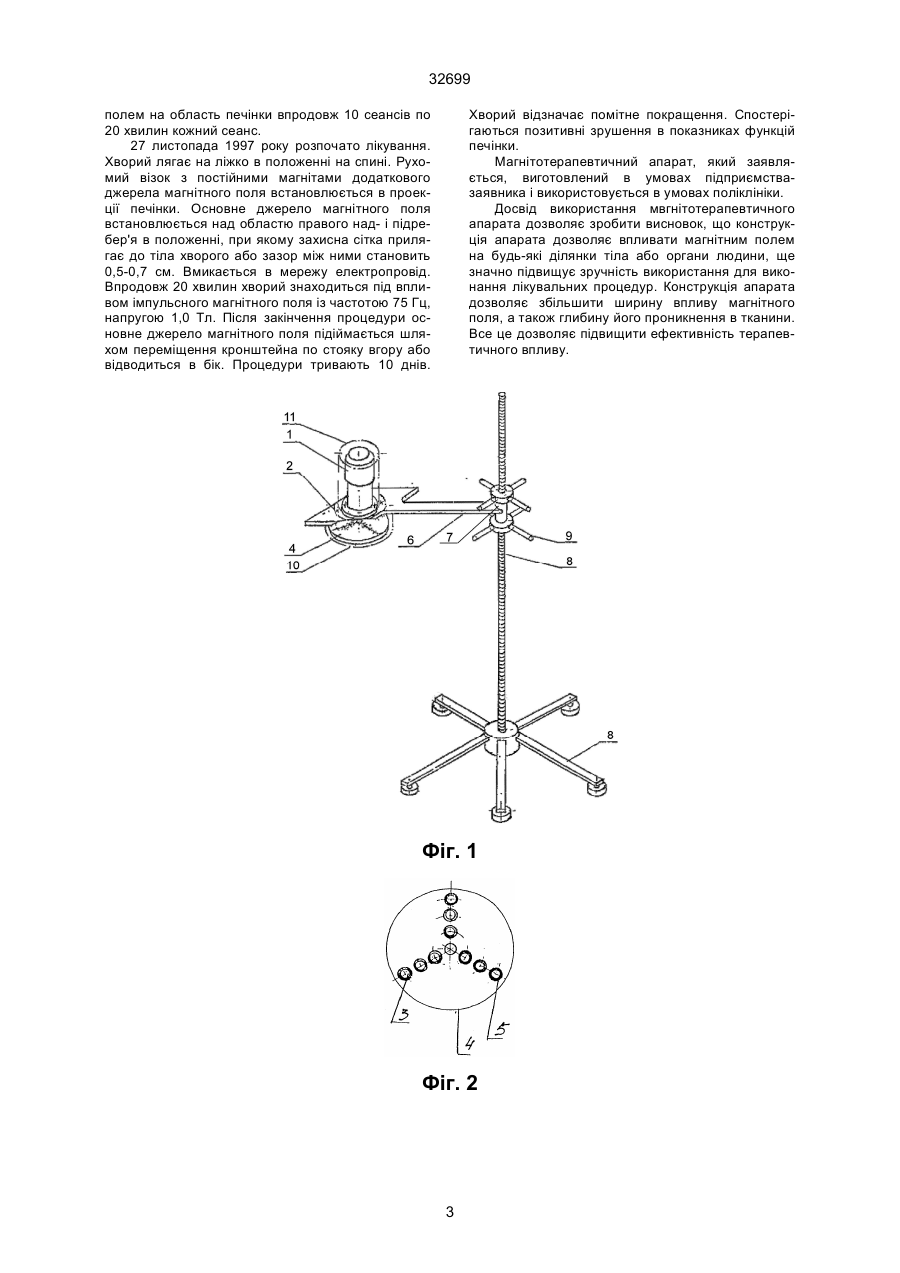

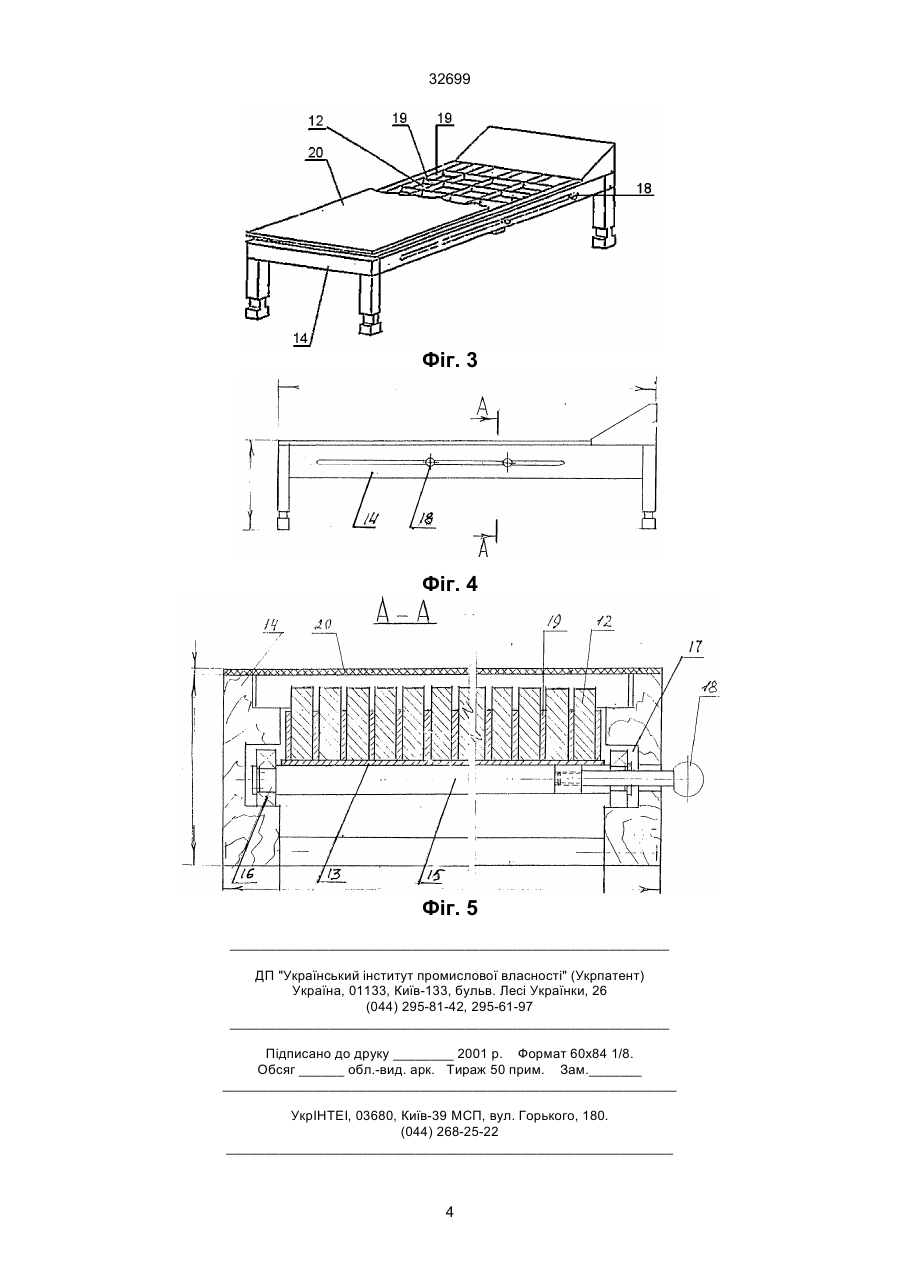

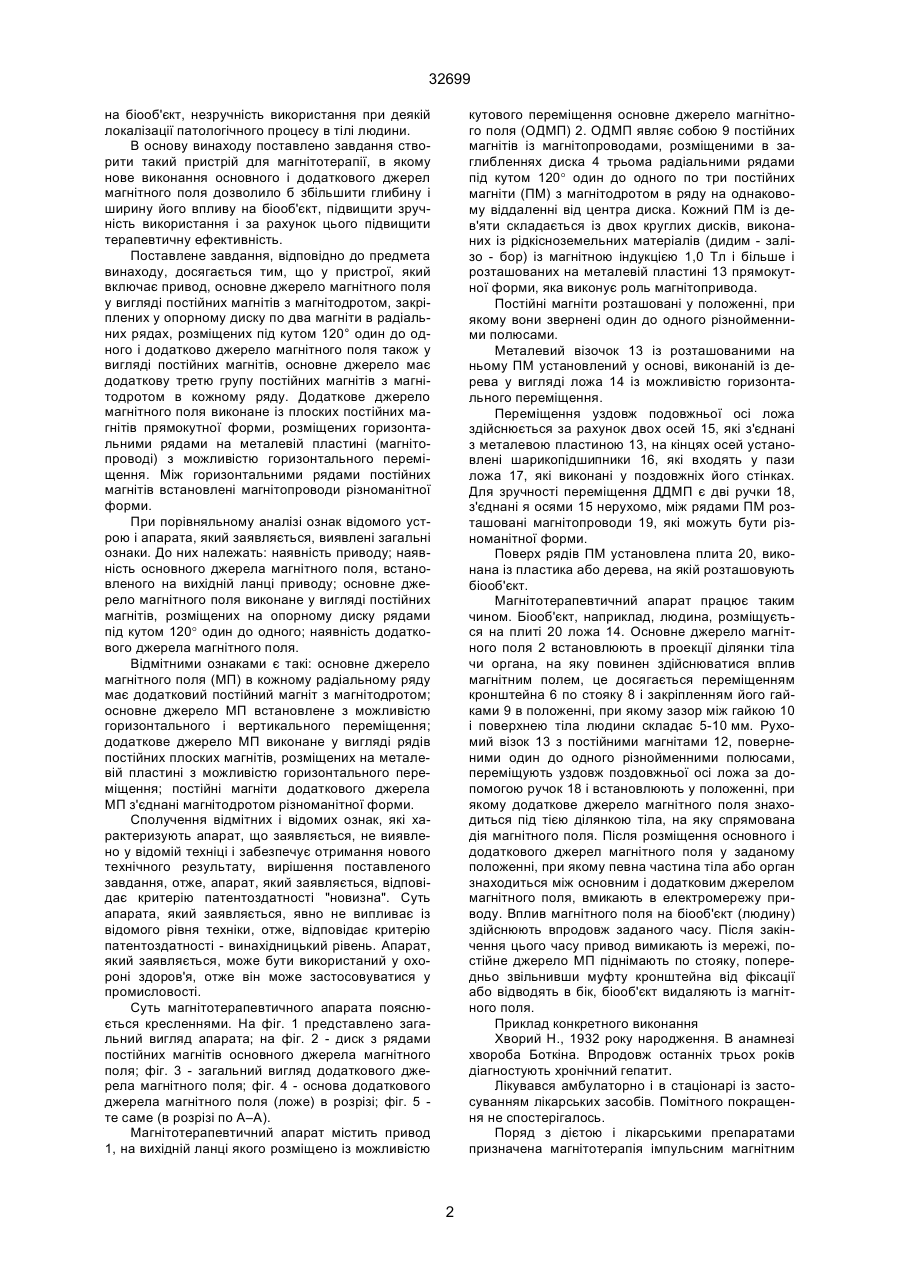

Магнітотерапевтичний апарат, який включає привод, на вихідній ланці якого встановлене основне джерело магнітного поля у вигляді постійних 32699 на біооб'єкт, незручність використання при деякій локалізації патологічного процесу в тілі людини. В основу винаходу поставлено завдання створити такий пристрій для магнітотерапії, в якому нове виконання основного і додаткового джерел магнітного поля дозволило б збільшити глибину і ширину його впливу на біооб'єкт, підвищити зручність використання і за рахунок цього підвищити терапевтичну ефективність. Поставлене завдання, відповідно до предмета винаходу, досягається тим, що у пристрої, який включає привод, основне джерело магнітного поля у вигляді постійних магнітів з магнітодротом, закріплених у опорному диску по два магніти в радіальних рядах, розміщених під кутом 120° один до одного і додатково джерело магнітного поля також у вигляді постійних магнітів, основне джерело має додаткову третю групу постійних магнітів з магнітодротом в кожному ряду. Додаткове джерело магнітного поля виконане із плоских постійних магнітів прямокутної форми, розміщених горизонтальними рядами на металевій пластині (магнітопроводі) з можливістю горизонтального переміщення. Між горизонтальними рядами постійних магнітів встановлені магнітопроводи різноманітної форми. При порівняльному аналізі ознак відомого устрою і апарата, який заявляється, виявлені загальні ознаки. До них належать: наявність приводу; наявність основного джерела магнітного поля, встановленого на вихідній ланці приводу; основне джерело магнітного поля виконане у вигляді постійних магнітів, розміщених на опорному диску рядами під кутом 120° один до одного; наявність додаткового джерела магнітного поля. Відмітними ознаками є такі: основне джерело магнітного поля (МП) в кожному радіальному ряду має додатковий постійний магніт з магнітодротом; основне джерело МП встановлене з можливістю горизонтального і вертикального переміщення; додаткове джерело МП виконане у вигляді рядів постійних плоских магнітів, розміщених на металевій пластині з можливістю горизонтального переміщення; постійні магніти додаткового джерела МП з'єднані магнітодротом різноманітної форми. Сполучення відмітних і відомих ознак, які характеризують апарат, що заявляється, не виявлено у відомій техніці і забезпечує отримання нового технічного результату, вирішення поставленого завдання, отже, апарат, який заявляється, відповідає критерію патентоздатності "новизна". Суть апарата, який заявляється, явно не випливає із відомого рівня техніки, отже, відповідає критерію патентоздатності - винахідницький рівень. Апарат, який заявляється, може бути використаний у охороні здоров'я, отже він може застосовуватися у промисловості. Суть магнітотерапевтичного апарата пояснюється кресленнями. На фіг. 1 представлено загальний вигляд апарата; на фіг. 2 - диск з рядами постійних магнітів основного джерела магнітного поля; фіг. 3 - загальний вигляд додаткового джерела магнітного поля; фіг. 4 - основа додаткового джерела магнітного поля (ложе) в розрізі; фіг. 5 те саме (в розрізі по А–А). Магнітотерапевтичний апарат містить привод 1, на вихідній ланці якого розміщено із можливістю кутового переміщення основне джерело магнітного поля (ОДМП) 2. ОДМП являє собою 9 постійних магнітів із магнітопроводами, розміщеними в заглибленнях диска 4 трьома радіальними рядами під кутом 120° один до одного по три постійних магніти (ПМ) з магнітодротом в ряду на однаковому віддаленні від центра диска. Кожний ПМ із дев'яти складається із двох круглих дисків, виконаних із рідкісноземельних матеріалів (дидим - залізо - бор) із магнітною індукцією 1,0 Тл і більше і розташованих на металевій пластині 13 прямокутної форми, яка виконує роль магнітопривода. Постійні магніти розташовані у положенні, при якому вони звернені один до одного різнойменними полюсами. Металевий візочок 13 із розташованими на ньому ПМ установлений у основі, виконаній із дерева у вигляді ложа 14 із можливістю горизонтального переміщення. Переміщення уздовж подовжньої осі ложа здійснюється за рахунок двох осей 15, які з'єднані з металевою пластиною 13, на кінцях осей установлені шарикопідшипники 16, які входять у пази ложа 17, які виконані у поздовжніх його стінках. Для зручності переміщення ДДМП є дві ручки 18, з'єднані я осями 15 нерухомо, між рядами ПМ розташовані магнітопроводи 19, які можуть бути різноманітної форми. Поверх рядів ПМ установлена плита 20, виконана із пластика або дерева, на якій розташовують біооб'єкт. Магнітотерапевтичний апарат працює таким чином. Біооб'єкт, наприклад, людина, розміщується на плиті 20 ложа 14. Основне джерело магнітного поля 2 встановлюють в проекції ділянки тіла чи органа, на яку повинен здійснюватися вплив магнітним полем, це досягається переміщенням кронштейна 6 по стояку 8 і закріпленням його гайками 9 в положенні, при якому зазор між гайкою 10 і поверхнею тіла людини складає 5-10 мм. Рухомий візок 13 з постійними магнітами 12, поверненими один до одного різнойменними полюсами, переміщують уздовж поздовжньої осі ложа за допомогою ручок 18 і встановлюють у положенні, при якому додаткове джерело магнітного поля знаходиться під тією ділянкою тіла, на яку спрямована дія магнітного поля. Після розміщення основного і додаткового джерел магнітного поля у заданому положенні, при якому певна частина тіла або орган знаходиться між основним і додатковим джерелом магнітного поля, вмикають в електромережу приводу. Вплив магнітного поля на біооб'єкт (людину) здійснюють впродовж заданого часу. Після закінчення цього часу привод вимикають із мережі, постійне джерело МП піднімають по стояку, попередньо звільнивши муфту кронштейна від фіксації або відводять в бік, біооб'єкт видаляють із магнітного поля. Приклад конкретного виконання Хворий Н., 1932 року народження. В анамнезі хвороба Боткіна. Впродовж останніх трьох років діагностують хронічний гепатит. Лікувався амбулаторно і в стаціонарі із застосуванням лікарських засобів. Помітного покращення не спостерігалось. Поряд з дієтою і лікарськими препаратами призначена магнітотерапія імпульсним магнітним 2 32699 полем на область печінки впродовж 10 сеансів по 20 хвилин кожний сеанс. 27 листопада 1997 року розпочато лікування. Хворий лягає на ліжко в положенні на спині. Рухомий візок з постійними магнітами додаткового джерела магнітного поля встановлюється в проекції печінки. Основне джерело магнітного поля встановлюється над областю правого над- і підребер'я в положенні, при якому захисна сітка прилягає до тіла хворого або зазор між ними становить 0,5-0,7 см. Вмикається в мережу електропровід. Впродовж 20 хвилин хворий знаходиться під впливом імпульсного магнітного поля із частотою 75 Гц, напругою 1,0 Тл. Після закінчення процедури основне джерело магнітного поля підіймається шляхом переміщення кронштейна по стояку вгору або відводиться в бік. Процедури тривають 10 днів. Хворий відзначає помітне покращення. Спостерігаються позитивні зрушення в показниках функцій печінки. Магнітотерапевтичний апарат, який заявляється, виготовлений в умовах підприємствазаявника і використовується в умовах поліклініки. Досвід використання мвгнітотерапевтичного апарата дозволяє зробити висновок, що конструкція апарата дозволяє впливати магнітним полем на будь-які ділянки тіла або органи людини, ще значно підвищує зручність використання для виконання лікувальних процедур. Конструкція апарата дозволяє збільшити ширину впливу магнітного поля, а також глибину його проникнення в тканини. Все це дозволяє підвищити ефективність терапевтичного впливу. Фіг. 1 Фіг. 2 3 32699 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
