Магнітотерапевтичний пристрій “малюк”

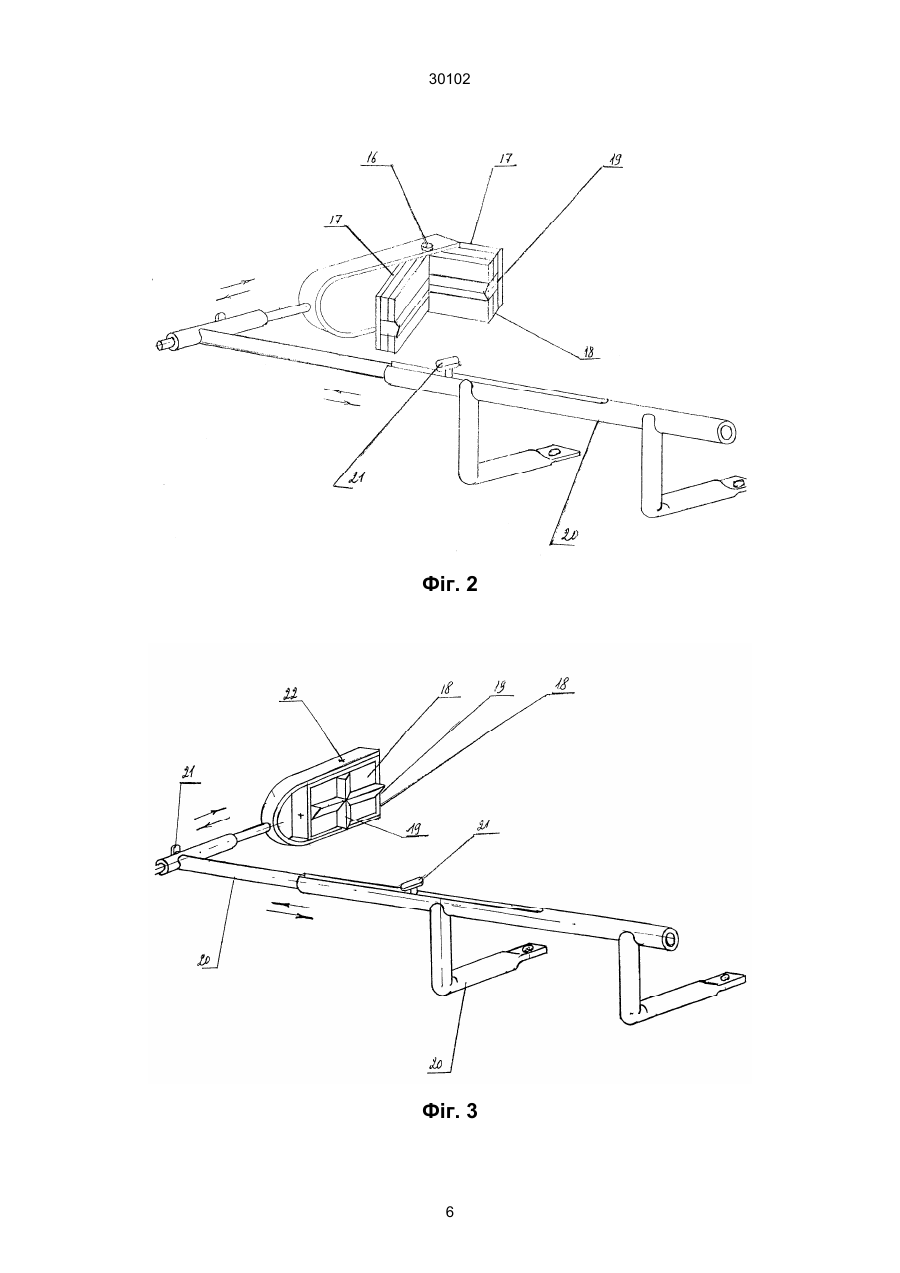

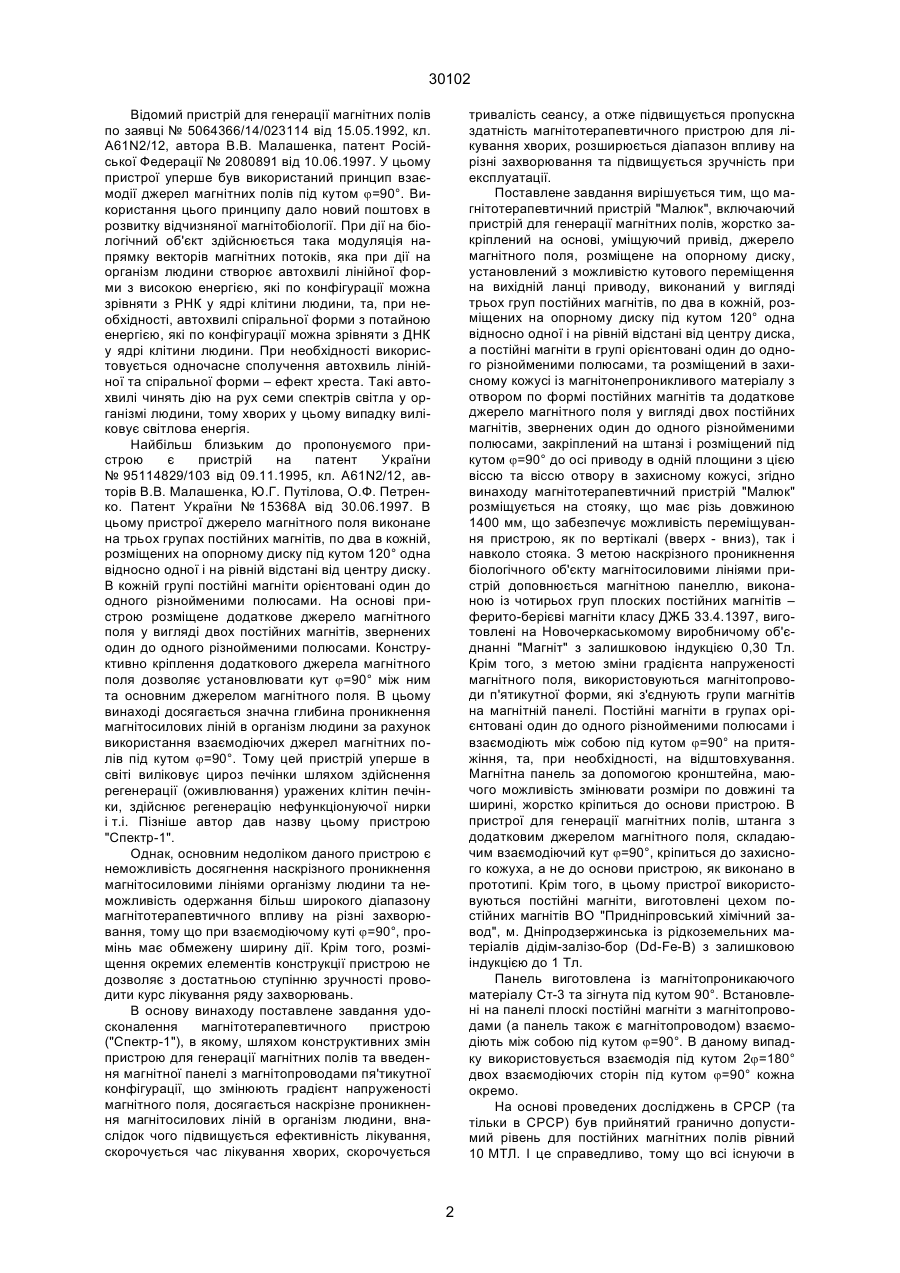

Магнітотерапевтичний пристрій, що включає пристрій для генерації магнітних полів, жорстко закріплений на основі, який містить привід, джерело магнітного поля, розміщене на опорному диску, установлений з можливістю кутового переміщення на вихідній ланці приводу, виконаний у вигляді трьох груп постійних магнітів, по два в кожній, розміщених на опорному диску під кутом 120° одна відносно одної і на рівній відстані від центра диска, а постійні магніти в групі орієнтовані один до одного різнойменними полюсами, та розміщений в захисному кожусі із магнітонепроникаючого матеріалу з отвором по формі постійних магнітів та додаткове джерело магнітного поля у вигляді двох постійних магнітів, звернених один до одного різнойменними полюсами, закріплений на штанзі і розміщений під кутом j=90° до осі приводу, в одній площині з цією віссю та віссю отвору в захисному кожусі, який відрізняється тим, що встановлений на стояку, який має різь, з можливістю переміщення, як по вертикалі (вверх-вниз), так і навколо сто A (54) МАГНІТОТЕРАПЕВТИЧНИЙ ПРИСТРІЙ "МАЛЮК" 30102 Відомий пристрій для генерації магнітних полів по заявці № 5064366/14/023114 від 15.05.1992, кл. A61N2/12, автора В.В. Малашенка, патент Російської Федерації № 2080891 від 10.06.1997. У цьому пристрої уперше був використаний принцип взаємодії джерел магнітних полів під кутом j=90°. Використання цього принципу дало новий поштовх в розвитку відчизняної магнітобіології. При дії на біологічний об'єкт здійснюється така модуляція напрямку векторів магнітних потоків, яка при дії на організм людини створює автохвилі лінійної форми з високою енергією, які по конфігурації можна зрівняти з РНК у ядрі клітини людини, та, при необхідності, автохвилі спіральної форми з потайною енергією, які по конфігурації можна зрівняти з ДНК у ядрі клітини людини. При необхідності використовується одночасне сполучення автохвиль лінійної та спіральної форми – ефект хреста. Такі автохвилі чинять дію на рух семи спектрів світла у організмі людини, тому хворих у цьому випадку виліковує світлова енергія. Найбільш близьким до пропонуємого пристрою є пристрій на патент України № 95114829/103 від 09.11.1995, кл. А61N2/12, авторів В.В. Малашенка, Ю.Г. Путілова, О.Ф. Петренко. Патент України № 15368А від 30.06.1997. В цьому пристрої джерело магнітного поля виконане на трьох групах постійних магнітів, по два в кожній, розміщених на опорному диску під кутом 120° одна відносно одної і на рівній відстані від центру диску. В кожній групі постійні магніти орієнтовані один до одного різнойменими полюсами. На основі пристрою розміщене додаткове джерело магнітного поля у вигляді двох постійних магнітів, звернених один до одного різнойменими полюсами. Конструктивно кріплення додаткового джерела магнітного поля дозволяє установлювати кут j=90° між ним та основним джерелом магнітного поля. В цьому винаході досягається значна глибина проникнення магнітосилових ліній в організм людини за рахунок використання взаємодіючих джерел магнітних полів під кутом j=90°. Тому цей пристрій уперше в світі виліковує цироз печінки шляхом здійснення регенерації (оживлювання) уражених клітин печінки, здійснює регенерацію нефункціонуючої нирки і т.і. Пізніше автор дав назву цьому пристрою "Спектр-1". Однак, основним недоліком даного пристрою є неможливість досягнення наскрізного проникнення магнітосиловими лініями організму людини та неможливість одержання більш широкого діапазону магнітотерапевтичного впливу на різні захворювання, тому що при взаємодіючому куті j=90°, промінь має обмежену ширину дії. Крім того, розміщення окремих елементів конструкції пристрою не дозволяє з достатньою ступінню зручності проводити курс лікування ряду захворювань. В основу винаходу поставлене завдання удосконалення магнітотерапевтичного пристрою ("Спектр-1"), в якому, шляхом конструктивних змін пристрою для генерації магнітних полів та введення магнітної панелі з магнітопроводами пя'тикутної конфігурації, що змінюють градієнт напруженості магнітного поля, досягається наскрізне проникнення магнітосилових ліній в організм людини, внаслідок чого підвищується ефективність лікування, скорочується час лікування хворих, скорочується тривалість сеансу, а отже підвищується пропускна здатність магнітотерапевтичного пристрою для лікування хворих, розширюється діапазон впливу на різні захворювання та підвищується зручність при експлуатації. Поставлене завдання вирішується тим, що магнітотерапевтичний пристрій "Малюк", включаючий пристрій для генерації магнітних полів, жорстко закріплений на основі, уміщуючий привід, джерело магнітного поля, розміщене на опорному диску, установлений з можливістю кутового переміщення на вихідній ланці приводу, виконаний у вигляді трьох груп постійних магнітів, по два в кожній, розміщених на опорному диску під кутом 120° одна відносно одної і на рівній відстані від центру диска, а постійні магніти в групі орієнтовані один до одного різнойменими полюсами, та розміщений в захисному кожусі із магнітонепроникливого матеріалу з отвором по формі постійних магнітів та додаткове джерело магнітного поля у вигляді двох постійних магнітів, звернених один до одного різнойменими полюсами, закріплений на штанзі і розміщений під кутом j=90° до осі приводу в одній площини з цією віссю та віссю отвору в захисному кожусі, згідно винаходу магнітотерапевтичний пристрій "Малюк" розміщується на стояку, що має різь довжиною 1400 мм, що забезпечує можливість переміщування пристрою, як по вертікалі (вверх - вниз), так і навколо стояка. З метою наскрізного проникнення біологічного об'єкту магнітосиловими лініями пристрій доповнюється магнітною панеллю, виконаною із чотирьох груп плоских постійних магнітів – ферито-берієві магніти класу ДЖБ 33.4.1397, виготовлені на Новочеркаськомому виробничому об'єднанні "Магніт" з залишковою індукцією 0,30 Тл. Крім того, з метою зміни градієнта напруженості магнітного поля, використовуються магнітопроводи п'ятикутної форми, які з'єднують групи магнітів на магнітній панелі. Постійні магніти в групах орієнтовані один до одного різнойменими полюсами і взаємодіють між собою під кутом j=90° на притяжіння, та, при необхідності, на відштовхування. Магнітна панель за допомогою кронштейна, маючого можливість змінювати розміри по довжині та ширині, жорстко кріпиться до основи пристрою. В пристрої для генерації магнітних полів, штанга з додатковим джерелом магнітного поля, складаючим взаємодіючий кут j=90°, кріпиться до захисного кожуха, а не до основи пристрою, як виконано в прототипі. Крім того, в цьому пристрої використовуються постійні магніти, виготовлені цехом постійних магнітів ВО "Придніпровський хімічний завод", м. Дніпродзержинська із рідкоземельних матеріалів дідім-залізо-бор (Dd-Fe-B) з залишковою індукцією до 1 Тл. Панель виготовлена із магнітопроникаючого матеріалу Ст-3 та зігнута під кутом 90°. Встановлені на панелі плоскі постійні магніти з магнітопроводами (а панель також є магнітопроводом) взаємодіють між собою під кутом j=90°. В даному випадку використовується взаємодія під кутом 2j=180° двох взаємодіючих сторін під кутом j=90° кожна окремо. На основі проведених досліджень в СРСР (та тільки в СРСР) був прийнятий гранично допустимий рівень для постійних магнітних полів рівний 10 МТЛ. І це справедливо, тому що всі існуючи в 2 30102 світі пристрої для генерації магнітних полів створюють автохвилі нелінійної (гіперболічної) форми, які справляють дію на біоелектричну інформацію. Враховуючи, що організм людини являє собою біоенергетичну систему, в якій здійснюється: 1. Хіміко-окислювальні процеси; 2. Транслюється біоелектрична інформація; 3. Існує електромагнітне поле. На основі проведених досліджень автор пропонуємого винаходу дописав ще один пункт: 4. В організмі людини здійснюється рух семи спектрів світла. В пропонуємому винаході при генерації магнітних полів здійснюється така модуляція напрямку векторів магнітних потоків, яка при дії на рідину або на організм людини (організм людини - це 75% рідини) утворює автохвилі лінійної форми, володіючих високою енергією, та, при необхідності, автохвилі спіральної форми, володіючих потайною енергією. Такі автохвилі чинять дію на рух семи спектрів світла в організмі людини, не чіпаючи біоелектричної інформації. Тому в пропонуємому пристрої нема необхідності для суворого підбору параметрів напруженості магнітних полів, пророблених у НДІ м. Москви. Тут, чим вища напруга магнітних полів, тим вища величина, характеризуюча силу світла. Цю залежність можна виразити у вигляді слідуючого рівняння: Fcвiтлa=g*å(Fч+Fo+Fж+Fз+Fб+Fс+Fф)*a*2b Сила світла залежить від суми індукційованих семи спектрів світла при наявності радіаційного випромінювання (малих величин, досліджуваних активностей для усього живого на Землі). Автохвилі лінійної форми подібні по конфігурації до РНК у ядрі клітини людини. Автохвилі спіральної форми подібні по конфігурації до подвійної спіралі ДНК у ядрі клітини людини. Тому: a - можливо уявити як РНК у ядрі клітини людини, або як протоносферу; 2b - можливо уявити як подвійну спіраль ДНК у ядрі клітини людини, або як подвійну електроносферу навколо апарата-зорельота чи навколо протоновипромінювача протонної гармати. Ця формула узята із заявки № 97115547 від 19.11.1997 під назвою "Засіб взаємодії планет, зірок та зоряних систем" авторів В.В. Малашенка та Ю.О .Філіпова, зареєстрованих в (НДЦПЕ) України. Наприклад, як виліковується церроз печінки: РНК уражених клітин печінки сприймає автохвилі лінійної форми, володіючих високою енергією, та примушує навколо себе спрацьовувати подвійну спіраль ДНК. Внаслідок здійснюється індукціювання спектрів світла. Індукційований спектр світла із ядра поступає у клітину на рибосоми та хромосоми, несучи світлову інформацію. Внаслідок такого процесу починає здійснюватись синтез білків в уражених клітинах печінки і клітина, оживаючи, починає функціювати. Таким чином здійснюється регенерація уражених клітин печінки і, як показує УЗВ, печінка хворого практично перероджується. Аналогічно здійснюється і з нефункціонуючою ниркою, яка після сеансів магнітотерапії починає функціювати, крім того, нирки з дефектами в процесі сеансів виростають до нормальних розмірів. Аналогічно виліковуються і інші органи людини. Суть винаходу пояснюється кресленнями, де на фіг. 1 відображений загальний вигляд магнітотерапевтичного пристрою "Малюк", на фіг. 2 – магнитна панель трикутної форми, на фіг. 3 - магнітна панель прямокутної форми для взаємодії з пристроєм під кутом 2j=180°. Магнітотерапевтичний пристрій "Малюк" вміщує привід (1), жорстко закріплений на основі (2), джерело магнітного поля (3), розміщене в сотах опорного диску (4) із текстоліту з можливістю кутового переміщення на вихідній ланці приводу (1). Джерело магнітного поля (3) виконане у вигляді трьох груп постійних магнітів, по два в кожній, розміщених в окремих сотах опорного диска (4) під кутом 120° на рівній відстані від центра диска (4). Постійні магніти з залишковою магнітною індукцією до 1 Тл виконані у вигляді кілець з зовнішнім діаметром 65 мм, внутрішнім 10 мм, товщиною 10 мм. В групах магніти орієнтовані один відносно одного різнойменими полюсами і кріпляться за допомогою болтів та гайок в сотах опорного диска (4) таким чином, щоб їх висота над площиною диску (4) рівнялась 5 мм. Опорний диск захищений кожухом (5) із магнітонепроникаючого матеріалу з щільовим отвором (6), який виконаний по формі постійних магнітів діаметром 70 мм, але з розширенням до краю диску з метою забезпечення проходження проміння. Отвір (6) розміщений на одному рівні по горизонталі з додатковим нерухомим джерелом магнітного поля (7). Додаткове джерело магнітного поля (7) виконане у вигляді двох постійних магнітів, орієнтованих один до одного різнойменими полюсами, закріплених в магнітонепроникаючому чохлі (8) до штанги (9), що жорстко закріплена на кожусі (5) таким чином, щоб кут j між ним та основним обертаючим джерелом магнітного поля (3), розміщеним на опорному диску (4), рівнявся 90°. Основа (2) пристрою жорстко прикріплена до важіля (10), котрий за допомогою втулки (11) насаджується на стояк (12), що має різь, та за допомогою великих фіксуючих гайок (13) розміщується на різних рівнях на стояка та закріплюється. Стояк (12) за допомогою фланця (14) загвинчується в плиту (15) пристрою. Магнітотерапевтичний пристрій "Малюк" має додаткову магнітну панель (16), виконану із чотирьох груп плоских постійних магнітів (18) з залишковою індукцією 0,3 Тл розміром 85´65´16 мм, розміщених на пластині із Ст-3 трикутної форми (17), що виконує роль магнітопроводу. Ця пластина при необхідності може мати більші розміри для використання більшої кількості плоских постійних магнітів з магнітопроводами. Постійні магніти (18) орієнтовані між собою різнойменими полюсами та з'єднані магнітопроводами п'ятикутної форми (19), виготовлених із Ст-3 з метою зміни градієнту напруженості магнітного поля. Плоскі постійні магніти на пластині трикутної форми взаємодіють між собою під кутом j=90° на притяжіння (та, при необхідності, на відштовхування). Магнітна панель (16) закріплена на кронштейні (20), розміщена в одній площині з пристроєм для генерації магнітних полів та взаємодіє з ним під кутом 2j=180°. Кронштейн (20), жорстко закріплений до важіля (10) та основи пристрою (2), має можливість змінювати відстань від тіла хворого до 3 30102 панелі та за допомогою фіксуючих болтів (21) кріпиться (утримується) на необхідній відстані. При необхідності використовується магнітна панель прямокутної форми (22). Така панель виконана із чотирьох груп плоских постійних магнітів, орієнтованих один до одного різнойменими полюсами, з'єднаних магнітопроводами п'ятикутної форми, виготовлених із Ст-3 з метою зміни градієнта напруженості магнітного поля, та розміщених з обох сторін на пластині із магнітонепроникаючого матеріалу. Панель (22) закріплена на кронштейні в одній площині з пристроєм для генерації магнітних полів з можливістю обертання навколо своєї осі для зміни полюсів та розміщена до пристрою під кутом 2j=180°. Кронштейн жорстко закріплений на основі пристрою та має можливість змінювати відстань від тіла хворого та його органів. Магнітотерапевтичний пристрій "Малюк" працює слідуючим чином. Хворий, наприклад, цирозом печінки та нефукціонуючою правою ниркою сідає перед пристроєм на стільчик, областю печінки (правою стороною) злегка торкається пристрою, а позаду до тіла хворого на мінімальну відстань підводиться магнітна панель (16), яка за допомогою болтів (21) фіксується на кронштейні (20). Після вмикання електроприводу здійснюється сеанс магнітотерапії на протязі від 5 до 10 хвилин, та більше. Генерація магнітних полів здійснюється з частотою дії 75 Гц. Після 17-20 сеансів магнітотерапії УЗВ констатує, що цирозу печінки вже немає, а нефункціонуюча нирка почала нормально функціювати без патології. Наприклад, при ліковуванні жовчнокам'яної хвороби здійснюється: 1) зняття больового синдрому вже після першого сеансу; 2) регенерація нефункціонуючого (атрофірованого) жовчного міхура; 3) дроблення та виведення із жовчного міхура конкрементів різних розмірів, різної щільності та різного хімічного складу: білірубінові - зеленого кольору, холестеринові - пісочного кольору, камені холити - бурого кольору. Паралельно здійснюється очищення печінки від конкрементів, виходять дроблені конкременти чорного та білого кольорів; 4) придбання нормальної форми жовчного міхура - грушовидної із овальної форми, із гачкоподібної форми, із форми вісімки та т.і. При лікуванні вищевказаних хвороб на обертаючому диску постійні магніти встановлюються назовні полюсами "N", а на джерелі, який закріплений жорстко, - магніти встановлюються назовні полюсами "S" для взаємодії взаємодіючих джерел магнітних полів на біологічний об'єкт під кутом j=90°. На магнітній панелі трикутної форми з однієї сторони пластини постійні магніти встановлюють ся назовні полюсами "S", а напроти на опорному диску магніти встановлюються назовні полюсами "N". З другої сторони пластини трикутної форми магніти встановлюються назовні полюсами "N", а напроти, на жорстко закріпленому джерелі магнітного поля, постійні магніти встановлюються назовні полюсами "S". На пластині трикутної форми постійні магніти між собою взаємодіють на притяжіння (при необхідності, можна на відштовхування) під кутом j=90°. А сама магнітна панель трикутної форми взаємодіє з пристроєм під кутом 2j=180°, внаслідок здійснюється високоефективне наскрізне проникнення організму людини магнітосиловими лініями. При такому лікуванні печінка хворого та інші органи практично перероджуються, здійснюється дроблення конкрементів великих розмірів, наприклад, на нирках з одночасним здійсненням регенерації нефункціонуючої нирки, а також вирощування нирки до нормальних розмірів, При необхідності використовується магнітна панель прямокутної форми. Така панель виконана із чотирьох груп плоских постійних магнітів, орієнтованих один до одного різнойменими полюсами, з'єднаних магнітопроводами п'ятикутної форми, виготовлених із Ст-3 з метою зміни градієнта напруженості магнітного поля, та розміщених з обох сторін на пластині із магнітонепроникаючого матеріалу. Панель закріплена на кронштейні в одній площині з пристроєм для генерації магнітних полів з можливістю обертання навколо своєї осі для зміни полюсів та розміщена до пристрою під кутом 2j=180°. Кронштейн жорстко закріплений на основі пристрою та має можливість змінювати відстань від тіла хворого та його органів. Пропонуємий магнітотерапевтичний пристрій "Малюк" призначений для лікування хворих від багатьох тяжких захворювань без хірургічного втручання і без використання медикоментозного лікування. При цьому досягається наскрізне проникнення магнітосилових ліній в організм людини через використання при генерації магнітних полів автохвиль лінійної форми, володіючих високою енергією, та автохвиль спіральної форми, володіючих потайною енергією, котрі здійснюють вплив на рух семи спектрів світла в організмі людини, не трогаючи біоелектричної інформації. Такі автохвилі виникають внаслідок впливу взаємодіючими джерелами магнітних полів при кутах j=90° та 2j=180°. Скорочується час для повного виліковування хворих, а також скорочується час тривалості сеансів, тоб-то підвищується пропускна здібність пристрою, розширюється діапазон магнітотерапевтичного впливу на різні захворювання, а також підвищується зручність при експлуатації. Магнітотерапевтичний пристрій "Малюк" можна використовувати в кліниках, лікарнях, санаторіях-профілакторіях та інших лікарняних закладах. 4 30102 Фіг. 1 5 30102 Фіг. 2 Фіг. 3 6 30102 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
