Спосіб спорудження огорожі самофіксуючими будівельними блоками “сухою кладкою”

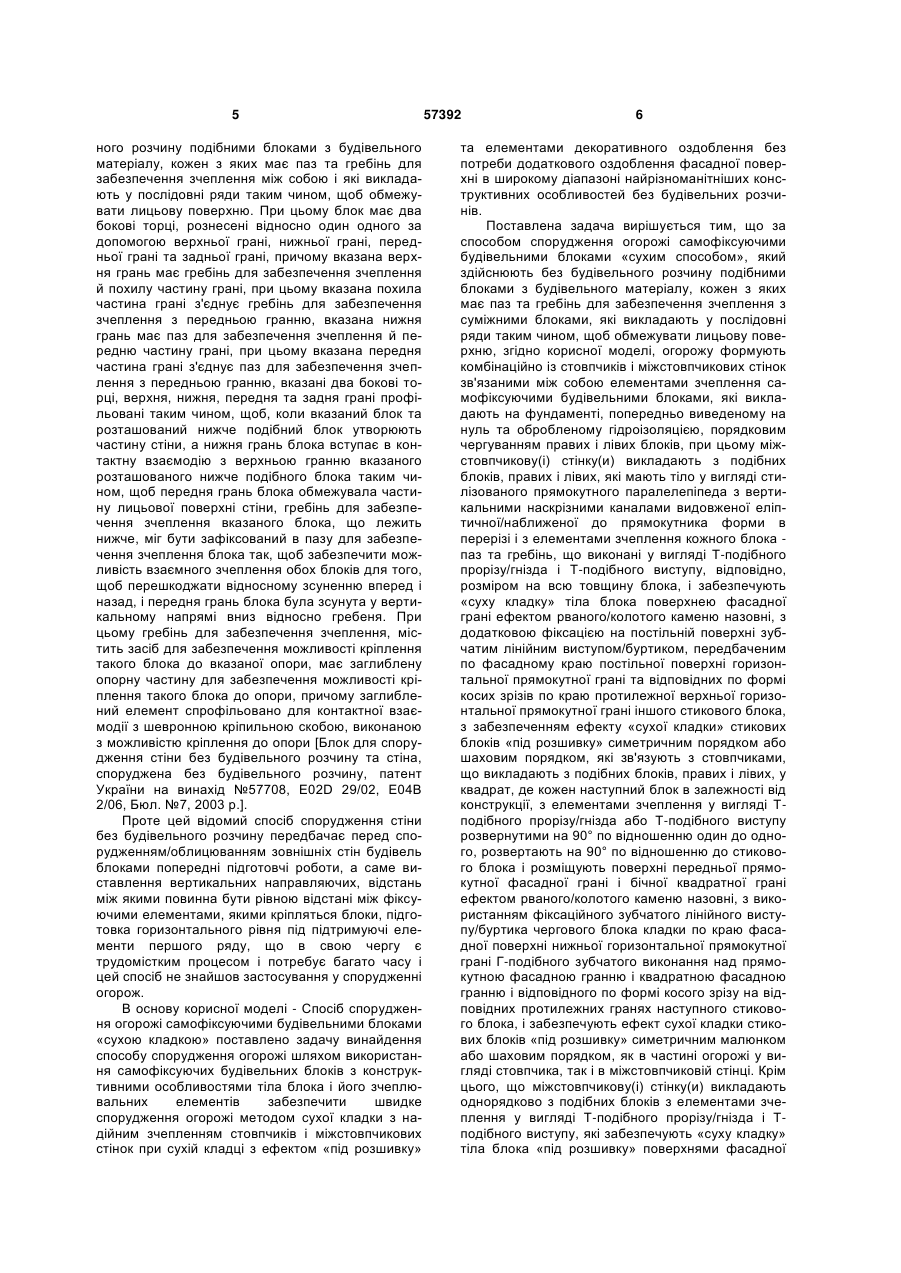

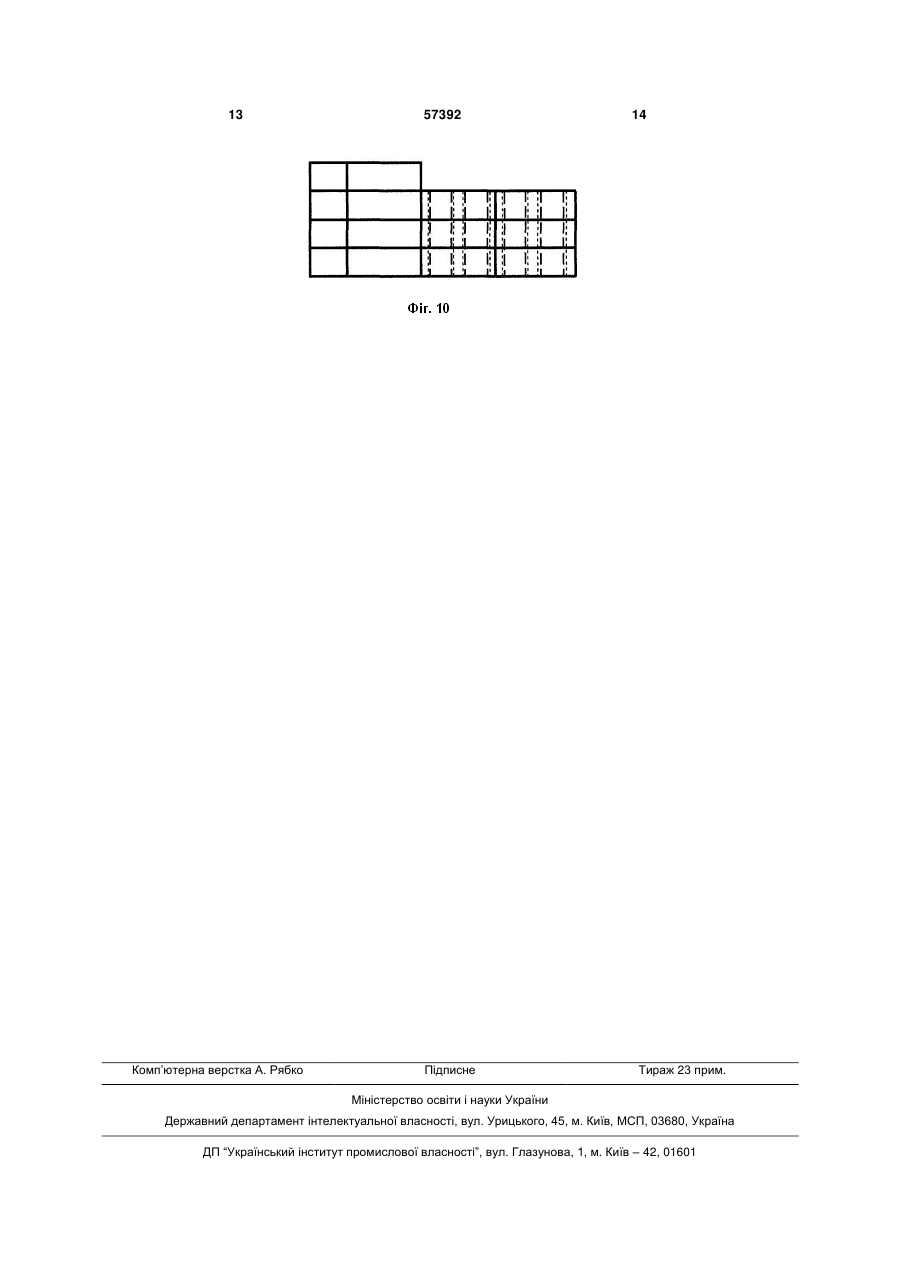

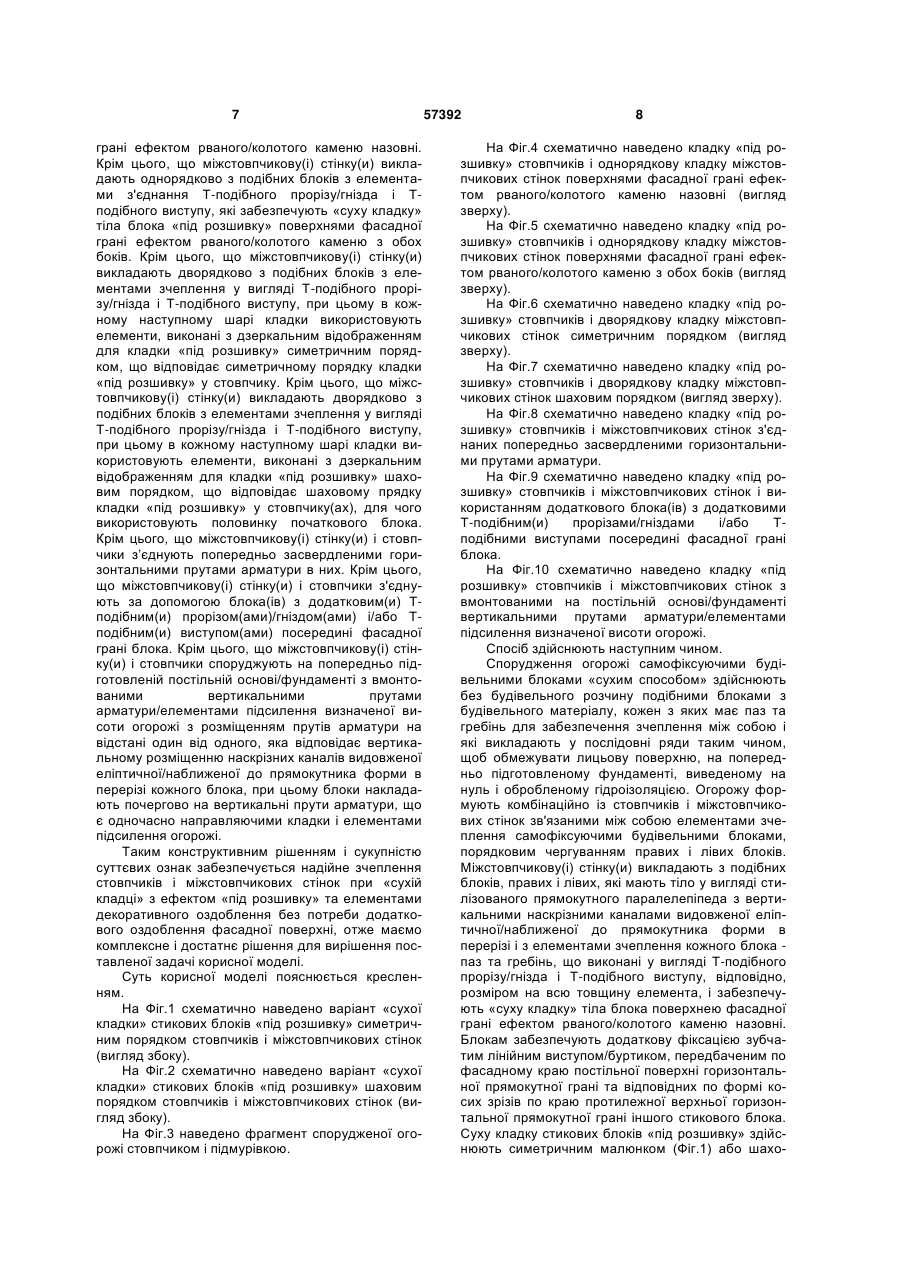

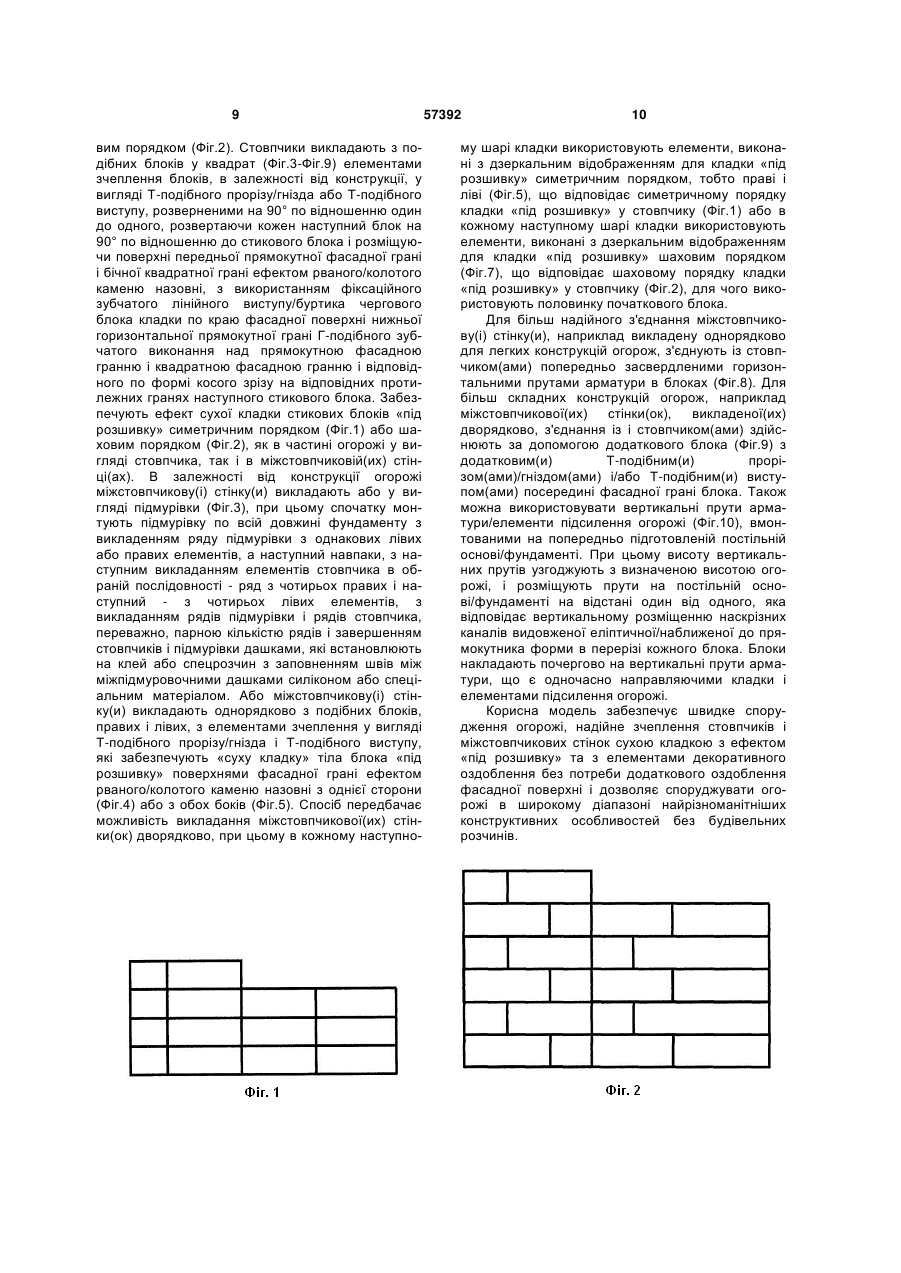

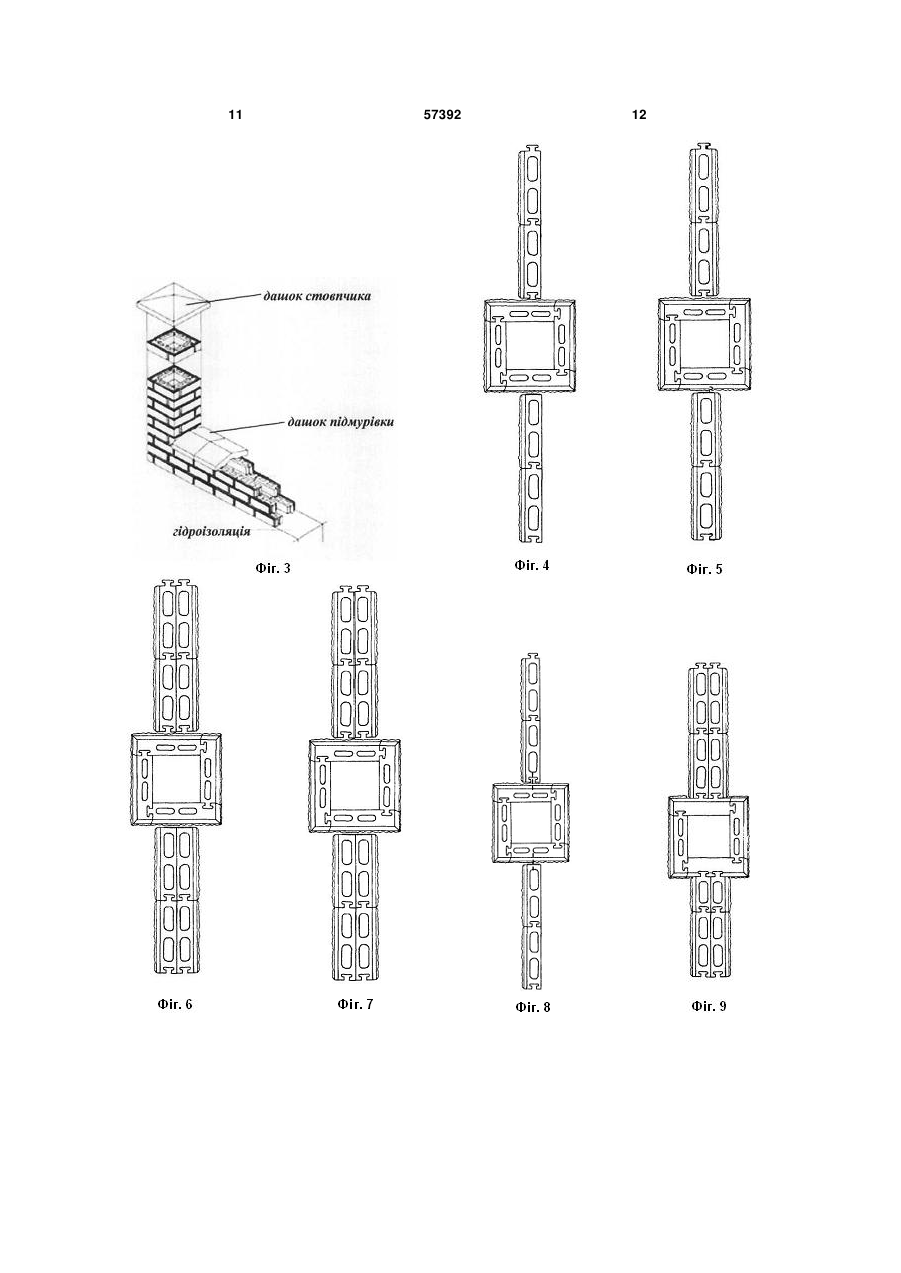

1. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою", який здійснюють без будівельного розчину подібними блоками з будівельного матеріалу, кожен з яких має паз та гребінь для забезпечення зчеплення між суміжними блоками, які викладають у послідовні ряди таким чином, щоб обмежувати лицьову поверхню, який відрізняється тим, що огорожу формують комбінаційно із стовпчиків і міжстовпчикових стінок зв'язаними між собою елементами зчеплення самофіксуючими будівельними блоками, які викладають на фундаменті, попередньо виведеному на нуль та обробленому гідроізоляцією, порядковим чергуванням правих і лівих блоків, при цьому міжстовпчикові стінки викладають з подібних блоків, правих і лівих, які мають тіло у вигляді стилізованого прямокутного паралелепіпеда з вертикальними наскрізними каналами видовженої еліптичної/наближеної до прямокутника форми в перерізі і з елементами зчеплення кожного блока - паз та гребінь, що виконані у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, відповідно, розміром на всю товщину блока, і забезпечують "суху кладку" тіла блока поверхнею фасадної грані ефектом рваного/колотого каменю назовні, з додатковою фіксацією на постільній поверхні зубчатим лінійним виступом/буртиком, передбаченим по фасадному краю постільної поверхні горизонтальної прямокутної грані та відповідних по формі косих зрізів по краю протилежної верхньої горизонтальної прямокутної грані іншого стикового блока, з забезпеченням ефекту "сухої кладки" стикових блоків "під розшивку" симетричним порядком або шаховим порядком, які зв'язують з стовпчиками, що викладають з подібних блоків, правих і лівих, у квадрат, де кожен наступний блок в залежності від конструкції, з елементами зчеплення у вигляді Тподібного прорізу/гнізда або Т-подібного виступу 2 (19) 1 3 57392 4 Т-подібного виступу, які забезпечують "суху кладку" тіла блока "під розшивку" поверхнями фасадної грані ефектом рваного/колотого каменю з обох боків. 5. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою" за п. 1, який відрізняється тим, що міжстовпчикову(і) стінку(и) викладають дворядково з подібних блоків з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, при цьому в кожному наступному шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки "під розшивку" симетричним порядком, що відповідає симетричному порядку кладки "під розшивку" у стовпчику. 6. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою" за п. 1, який відрізняється тим, що міжстовпчикову(і) стінку(и) викладають дворядково з подібних блоків з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, при цьому в кожному наступному шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки "під розшивку" шаховим порядком, що відповідає шаховому порядку кладки "під розшивку" у стовпчику, для чого використовують половинку початкового блока. 7. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою" за п. 1, який відрізняється тим, що міжстовпчикову(і) стінку(и) і стовпчик(и) з'єднують попередньо засвердленими горизонтальними прутами арматури в них. 8. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою" за п. 1, який відрізняється тим, що міжстовпчикову(і) стінку(и) і стовпчики з'єднують за допомогою блока(ів) з додатковим(и) Т-подібним(и) прорізом(ами)/гніздом(ами) і/або Т-подібним(и) виступом(ами) посередині фасадної грані блока. 9. Спосіб спорудження огорожі самофіксуючими будівельними блоками "сухою кладкою" за п. 1, який відрізняється тим, що міжстовпчикову(і) стінку(и) і стовпчики споруджують на попередньо підготовленій постільній основі/фундаменті з вмонтованими вертикальними прутами арматури/елементами підсилення визначеної висоти огорожі з розміщенням прутів арматури на відстані один від одного, яка відповідає вертикальному розміщенню наскрізних каналів видовженої еліптичної/наближеної до прямокутника форми в перерізі кожного блока, при цьому блоки накладають почергово на вертикальні прути арматури, що є одночасно направляючими кладки і елементами підсилення огорожі. Корисна модель відноситься до будівництва, зокрема до способу обладнання огорож будівельними блоками, а саме огорож, вертикальних стінок/перегородок, опор і колон з елементами декоративного оздоблення. Відомий самофіксуючий будівельний блок ПК1, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглибин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині і тіло блока містить вертикальні канали, при цьому заглибини і виступи елементів зчеплення блока виконані у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, розміром на всю товщину елемента, тіло блока виконано у вигляді стилізованого прямокутного паралелепіпеда з наданням поверхні однієї/двох фасадних граней ефекту рваного/колотого каменю, стикова і тильна поверхні тіла блока виконані гладкими під суху кладку з передбаченням фіксаційного зубчатого лінійного виступу/буртика по фасадному краю/краях постільної поверхні горизонтальної прямокутної грані і продовження цього виступу по вертикальній стиковій квадратній грані з боку Тподібного виступу та відповідних по формі косих зрізів по краю/краях протилежної верхньої горизонтальної прямокутної грані і вертикальної бокової стикової квадратної грані з боку замкового Тподібного прорізу/гнізда, з забезпеченням ефекту сухої кладки стикових блоків "під розшивку", при цьому тильна частина верхньої постільної поверхні блока додатково спорядження двома V подібними функціональними прорізами посередині вертикальних каналів і вертикальні канали виконані наскрізними видовженими еліптичними/наближеними до прямокутника з заокругленими кутами в перерізі. А також елементи зчеплення блока у вигляді Т-подібного прорізу/гнізда і Тподібного виступу розміщені на протилежних стикових гранях один напроти одного і тіло блока виконано з наданням ефекту рваного/колотого каменю поверхні передньої фасадної грані. Крім цього елементи зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу розміщені на суміжних гранях під кутом 90° один відносно одного і ефект рваного колотого каменю надано поверхням передньої прямокутної фасадної грані і бічної квадратної грані, при цьому фіксаційний зубчатий лінійний виступ/буртик по краю фасадної поверхні нижньої горизонтальної прямокутної грані має Гподібне зубчате виконання над прямокутною фасадною гранню і квадратною фасадною гранню і відповідний по формі косий зріз на відповідних протилежних гранях [Самофіксуючий будівельний блок ПК-1, патент України на корисну модель №32301, Е04С 1/00, Бюл. №9, 2008 p.]. Проте даним блоком споруджують стовпчики і міжстовпчикові стінки без врахування надійного зчеплення між собою, що в деяких приватних випадках негативно впливає на стійкість самої споруди. Найбільш близьким до корисної моделі, що заявляється, є спосіб спорудження стіни без будівельного розчину, який здійснюють без будівель 5 ного розчину подібними блоками з будівельного матеріалу, кожен з яких має паз та гребінь для забезпечення зчеплення між собою і які викладають у послідовні ряди таким чином, щоб обмежувати лицьову поверхню. При цьому блок має два бокові торці, рознесені відносно один одного за допомогою верхньої грані, нижньої грані, передньої грані та задньої грані, причому вказана верхня грань має гребінь для забезпечення зчеплення й похилу частину грані, при цьому вказана похила частина грані з'єднує гребінь для забезпечення зчеплення з передньою гранню, вказана нижня грань має паз для забезпечення зчеплення й передню частину грані, при цьому вказана передня частина грані з'єднує паз для забезпечення зчеплення з передньою гранню, вказані два бокові торці, верхня, нижня, передня та задня грані профільовані таким чином, щоб, коли вказаний блок та розташований нижче подібний блок утворюють частину стіни, а нижня грань блока вступає в контактну взаємодію з верхньою гранню вказаного розташованого нижче подібного блока таким чином, щоб передня грань блока обмежувала частину лицьової поверхні стіни, гребінь для забезпечення зчеплення вказаного блока, що лежить нижче, міг бути зафіксований в пазу для забезпечення зчеплення блока так, щоб забезпечити можливість взаємного зчеплення обох блоків для того, щоб перешкоджати відносному зсуненню вперед і назад, і передня грань блока була зсунута у вертикальному напрямі вниз відносно гребеня. При цьому гребінь для забезпечення зчеплення, містить засіб для забезпечення можливості кріплення такого блока до вказаної опори, має заглиблену опорну частину для забезпечення можливості кріплення такого блока до опори, причому заглиблений елемент спрофільовано для контактної взаємодії з шевронною кріпильною скобою, виконаною з можливістю кріпленнядо опори [Блок для спорудження стіни без будівельного розчину та стіна, споруджена без будівельного розчину, патент України на винахід №57708, E02D 29/02, Е04В 2/06, Бюл. №7, 2003 p.]. Проте цей відомий спосіб спорудження стіни без будівельного розчину передбачає перед спорудженням/облицюванням зовнішніх стін будівель блоками попередні підготовчі роботи, а саме виставлення вертикальних направляючих, відстань між якими повинна бути рівною відстані між фіксуючими елементами, якими кріпляться блоки, підготовка горизонтального рівня під підтримуючі елементи першого ряду, що в свою чергу є трудомістким процесом і потребує багато часу і цей спосіб не знайшов застосування у спорудженні огорож. В основу корисної моделі - Спосіб спорудження огорожі самофіксуючими будівельними блоками «сухою кладкою» поставлено задачу винайдення способу спорудження огорожі шляхом використання самофіксуючих будівельних блоків з конструктивними особливостями тіла блока і його зчеплювальних елементів забезпечити швидке спорудження огорожі методом сухої кладки з надійним зчепленням стовпчиків і міжстовпчикових стінок при сухій кладці з ефектом «під розшивку» 57392 6 та елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні в широкому діапазоні найрізноманітніших конструктивних особливостей без будівельних розчинів. Поставлена задача вирішується тим, що за способом спорудження огорожі самофіксуючими будівельними блоками «сухим способом», який здійснюють без будівельного розчину подібними блоками з будівельного матеріалу, кожен з яких має паз та гребінь для забезпечення зчеплення з суміжними блоками, які викладають у послідовні ряди таким чином, щоб обмежувати лицьову поверхню, згідно корисної моделі, огорожу формують комбінаційно із стовпчиків і міжстовпчикових стінок зв'язаними між собою елементами зчеплення самофіксуючими будівельними блоками, які викладають на фундаменті, попередньо виведеному на нуль та обробленому гідроізоляцією, порядковим чергуванням правих і лівих блоків, при цьому міжстовпчикову(і) стінку(и) викладають з подібних блоків, правих і лівих, які мають тіло у вигляді стилізованого прямокутного паралелепіпеда з вертикальними наскрізними каналами видовженої еліптичної/наближеної до прямокутника форми в перерізі і з елементами зчеплення кожного блока паз та гребінь, що виконані у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, відповідно, розміром на всю товщину блока, і забезпечують «суху кладку» тіла блока поверхнею фасадної грані ефектом рваного/колотого каменю назовні, з додатковою фіксацією на постільній поверхні зубчатим лінійним виступом/буртиком, передбаченим по фасадному краю постільної поверхні горизонтальної прямокутної грані та відповідних по формі косих зрізів по краю протилежної верхньої горизонтальної прямокутної грані іншого стикового блока, з забезпеченням ефекту «сухої кладки» стикових блоків «під розшивку» симетричним порядком або шаховим порядком, які зв'язують з стовпчиками, що викладають з подібних блоків, правих і лівих, у квадрат, де кожен наступний блок в залежності від конструкції, з елементами зчеплення у вигляді Тподібного прорізу/гнізда або Т-подібного виступу розвернутими на 90° по відношенню один до одного, розвертають на 90° по відношенню до стикового блока і розміщують поверхні передньої прямокутної фасадної грані і бічної квадратної грані ефектом рваного/колотого каменю назовні, з використанням фіксаційного зубчатого лінійного виступу/буртика чергового блока кладки по краю фасадної поверхні нижньої горизонтальної прямокутної грані Г-подібного зубчатого виконання над прямокутною фасадною гранню і квадратною фасадною гранню і відповідного по формі косого зрізу на відповідних протилежних гранях наступного стикового блока, і забезпечують ефект сухої кладки стикових блоків «під розшивку» симетричним малюнком або шаховим порядком, як в частині огорожі у вигляді стовпчика, так і в міжстовпчиковій стінці. Крім цього, що міжстовпчикову(і) стінку(и) викладають однорядково з подібних блоків з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Тподібного виступу, які забезпечують «суху кладку» тіла блока «під розшивку» поверхнями фасадної 7 грані ефектом рваного/колотого каменю назовні. Крім цього, що міжстовпчикову(і) стінку(и) викладають однорядково з подібних блоків з елементами з'єднання Т-подібного прорізу/гнізда і Тподібного виступу, які забезпечують «суху кладку» тіла блока «під розшивку» поверхнями фасадної грані ефектом рваного/колотого каменю з обох боків. Крім цього, що міжстовпчикову(і) стінку(и) викладають дворядково з подібних блоків з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, при цьому в кожному наступному шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки «під розшивку» симетричним порядком, що відповідає симетричному порядку кладки «під розшивку» у стовпчику. Крім цього, що міжстовпчикову(і) стінку(и) викладають дворядково з подібних блоків з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, при цьому в кожному наступному шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки «під розшивку» шаховим порядком, що відповідає шаховому прядку кладки «під розшивку» у стовпчику(ах), для чого використовують половинку початкового блока. Крім цього, що міжстовпчикову(і) стінку(и) і стовпчики з’єднують попередньо засвердленими горизонтальними прутами арматури в них. Крім цього, що міжстовпчикову(і) стінку(и) і стовпчики з'єднують за допомогою блока(ів) з додатковим(и) Тподібним(и) прорізом(ами)/гніздом(ами) і/або Тподібним(и) виступом(ами) посередині фасадної грані блока. Крім цього, що міжстовпчикову(і) стінку(и) і стовпчики споруджують на попередньо підготовленій постільній основі/фундаменті з вмонтованими вертикальними прутами арматури/елементами підсилення визначеної висоти огорожі з розміщенням прутів арматури на відстані один від одного, яка відповідає вертикальному розміщенню наскрізних каналів видовженої еліптичної/наближеної до прямокутника форми в перерізі кожного блока, при цьому блоки накладають почергово на вертикальні прути арматури, що є одночасно направляючими кладки і елементами підсилення огорожі. Таким конструктивним рішенням і сукупністю суттєвих ознак забезпечується надійне зчеплення стовпчиків і міжстовпчикових стінок при «сухій кладці» з ефектом «під розшивку» та елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні, отже маємо комплексне і достатнє рішення для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг.1 схематично наведено варіант «сухої кладки» стикових блоків «під розшивку» симетричним порядком стовпчиків і міжстовпчикових стінок (вигляд збоку). На Фіг.2 схематично наведено варіант «сухої кладки» стикових блоків «під розшивку» шаховим порядком стовпчиків і міжстовпчикових стінок (вигляд збоку). На Фіг.3 наведено фрагмент спорудженої огорожі стовпчиком і підмурівкою. 57392 8 На Фіг.4 схематично наведено кладку «під розшивку» стовпчиків і однорядкову кладку міжстовпчикових стінок поверхнями фасадної грані ефектом рваного/колотого каменю назовні (вигляд зверху). На Фіг.5 схематично наведено кладку «під розшивку» стовпчиків і однорядкову кладку міжстовпчикових стінок поверхнями фасадної грані ефектом рваного/колотого каменю з обох боків (вигляд зверху). На Фіг.6 схематично наведено кладку «під розшивку» стовпчиків і дворядкову кладку міжстовпчикових стінок симетричним порядком (вигляд зверху). На Фіг.7 схематично наведено кладку «під розшивку» стовпчиків і дворядкову кладку міжстовпчикових стінок шаховим порядком (вигляд зверху). На Фіг.8 схематично наведено кладку «під розшивку» стовпчиків і міжстовпчикових стінок з'єднаних попередньо засвердленими горизонтальними прутами арматури. На Фіг.9 схематично наведено кладку «під розшивку» стовпчиків і міжстовпчикових стінок і використанням додаткового блока(ів) з додатковими Т-подібним(и) прорізами/гніздами і/або Тподібними виступами посередині фасадної грані блока. На Фіг.10 схематично наведено кладку «під розшивку» стовпчиків і міжстовпчикових стінок з вмонтованими на постільній основі/фундаменті вертикальними прутами арматури/елементами підсилення визначеної висоти огорожі. Спосіб здійснюють наступним чином. Спорудження огорожі самофіксуючими будівельними блоками «сухим способом» здійснюють без будівельного розчину подібними блоками з будівельного матеріалу, кожен з яких має паз та гребінь для забезпечення зчеплення між собою і які викладають у послідовні ряди таким чином, щоб обмежувати лицьову поверхню, на попередньо підготовленому фундаменті, виведеному на нуль і обробленому гідроізоляцією. Огорожу формують комбінаційно із стовпчиків і міжстовпчикових стінок зв'язаними між собою елементами зчеплення самофіксуючими будівельними блоками, порядковим чергуванням правих і лівих блоків. Міжстовпчикову(і) стінку(и) викладають з подібних блоків, правих і лівих, які мають тіло у вигляді стилізованого прямокутного паралелепіпеда з вертикальними наскрізними каналами видовженої еліптичної/наближеної до прямокутника форми в перерізі і з елементами зчеплення кожного блока паз та гребінь, що виконані у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, відповідно, розміром на всю товщину елемента, і забезпечують «суху кладку» тіла блока поверхнею фасадної грані ефектом рваного/колотого каменю назовні. Блокам забезпечують додаткову фіксацією зубчатим лінійним виступом/буртиком, передбаченим по фасадному краю постільної поверхні горизонтальної прямокутної грані та відповідних по формі косих зрізів по краю протилежної верхньої горизонтальної прямокутної грані іншого стикового блока. Суху кладку стикових блоків «під розшивку» здійснюють симетричним малюнком (Фіг.1) або шахо 9 вим порядком (Фіг.2). Стовпчики викладають з подібних блоків у квадрат (Фіг.3-Фіг.9) елементами зчеплення блоків, в залежності від конструкції, у вигляді Т-подібного прорізу/гнізда або Т-подібного виступу, розверненими на 90° по відношенню один до одного, розвертаючи кожен наступний блок на 90° по відношенню до стикового блока і розміщуючи поверхні передньої прямокутної фасадної грані і бічної квадратної грані ефектом рваного/колотого каменю назовні, з використанням фіксаційного зубчатого лінійного виступу/буртика чергового блока кладки по краю фасадної поверхні нижньої горизонтальної прямокутної грані Г-подібного зубчатого виконання над прямокутною фасадною гранню і квадратною фасадною гранню і відповідного по формі косого зрізу на відповідних протилежних гранях наступного стикового блока. Забезпечують ефект сухої кладки стикових блоків «під розшивку» симетричним порядком (Фіг.1) або шаховим порядком (Фіг.2), як в частині огорожі у вигляді стовпчика, так і в міжстовпчиковій(их) стінці(ах). В залежності від конструкції огорожі міжстовпчикову(і) стінку(и) викладають або у вигляді підмурівки (Фіг.3), при цьому спочатку монтують підмурівку по всій довжині фундаменту з викладенням ряду підмурівки з однакових лівих або правих елементів, а наступний навпаки, з наступним викладанням елементів стовпчика в обраній послідовності - ряд з чотирьох правих і наступний - з чотирьох лівих елементів, з викладанням рядів підмурівки і рядів стовпчика, переважно, парною кількістю рядів і завершенням стовпчиків і підмурівки дашками, які встановлюють на клей або спецрозчин з заповненням швів між міжпідмуровочними дашками силіконом або спеціальним матеріалом. Або міжстовпчикову(і) стінку(и) викладають однорядково з подібних блоків, правих і лівих, з елементами зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, які забезпечують «суху кладку» тіла блока «під розшивку» поверхнями фасадної грані ефектом рваного/колотого каменю назовні з однієї сторони (Фіг.4) або з обох боків (Фіг.5). Спосіб передбачає можливість викладання міжстовпчикової(их) стінки(ок) дворядково, при цьому в кожному наступно 57392 10 му шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки «під розшивку» симетричним порядком, тобто праві і ліві (Фіг.5), що відповідає симетричному порядку кладки «під розшивку» у стовпчику (Фіг.1) або в кожному наступному шарі кладки використовують елементи, виконані з дзеркальним відображенням для кладки «під розшивку» шаховим порядком (Фіг.7), що відповідає шаховому порядку кладки «під розшивку» у стовпчику (Фіг.2), для чого використовують половинку початкового блока. Для більш надійного з'єднання міжстовпчикову(і) стінку(и), наприклад викладену однорядково для легких конструкцій огорож, з'єднують із стовпчиком(ами) попередньо засвердленими горизонтальними прутами арматури в блоках (Фіг.8). Для більш складних конструкцій огорож, наприклад міжстовпчикової(их) стінки(ок), викладеної(их) дворядково, з'єднання із і стовпчиком(ами) здійснюють за допомогою додаткового блока (Фіг.9) з додатковим(и) Т-подібним(и) прорізом(ами)/гніздом(ами) і/або Т-подібним(и) виступом(ами) посередині фасадної грані блока. Також можна використовувати вертикальні прути арматури/елементи підсилення огорожі (Фіг.10), вмонтованими на попередньо підготовленій постільній основі/фундаменті. При цьому висоту вертикальних прутів узгоджують з визначеною висотою огорожі, і розміщують прути на постільній основі/фундаменті на відстані один від одного, яка відповідає вертикальному розміщенню наскрізних каналів видовженої еліптичної/наближеної до прямокутника форми в перерізі кожного блока. Блоки накладають почергово на вертикальні прути арматури, що є одночасно направляючими кладки і елементами підсилення огорожі. Корисна модель забезпечує швидке спорудження огорожі, надійне зчеплення стовпчиків і міжстовпчикових стінок сухою кладкою з ефектом «під розшивку» та з елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні і дозволяє споруджувати огорожі в широкому діапазоні найрізноманітніших конструктивних особливостей без будівельних розчинів. 11 57392 12 13 Комп’ютерна верстка А. Рябко 57392 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
