Огорожа і елемент огорожі

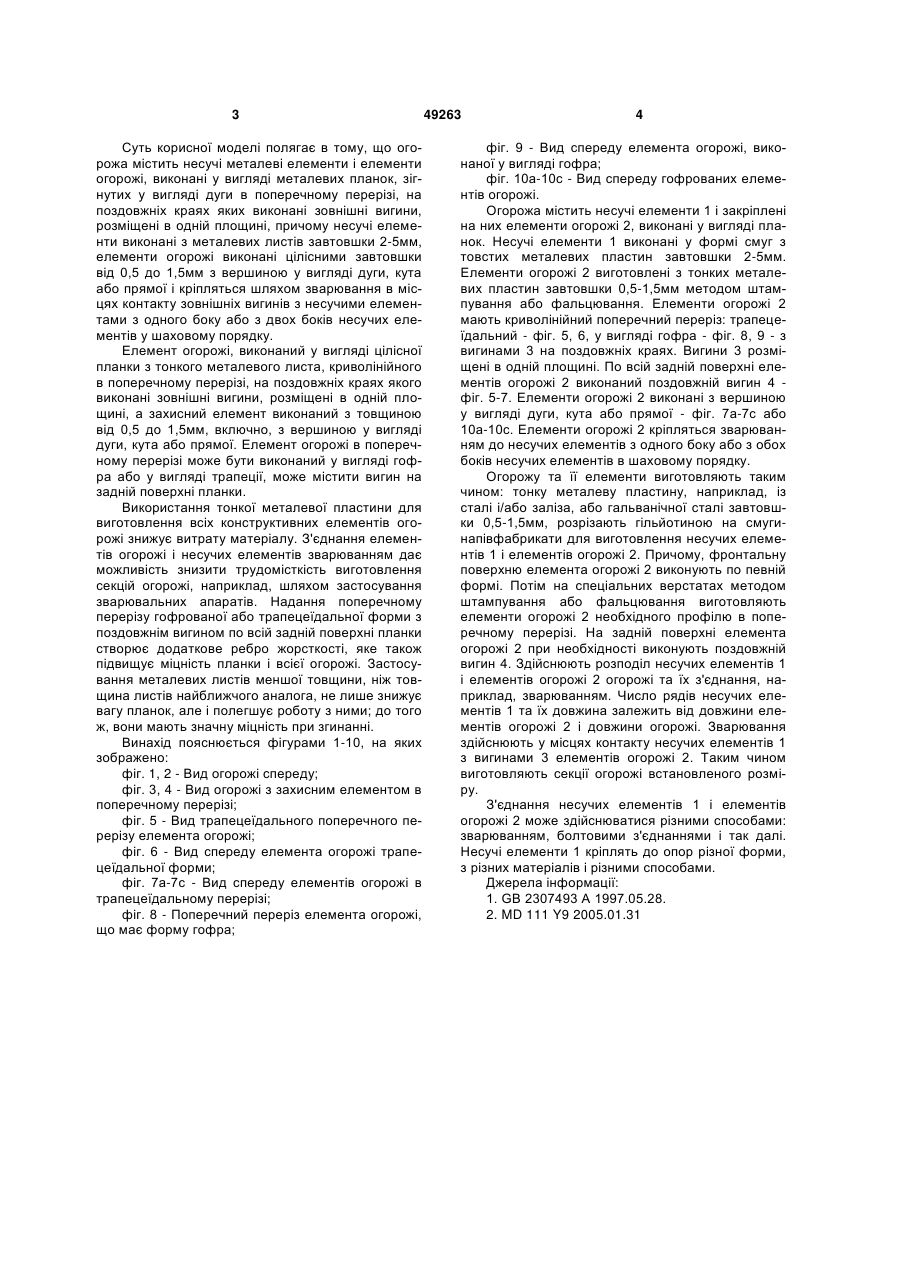

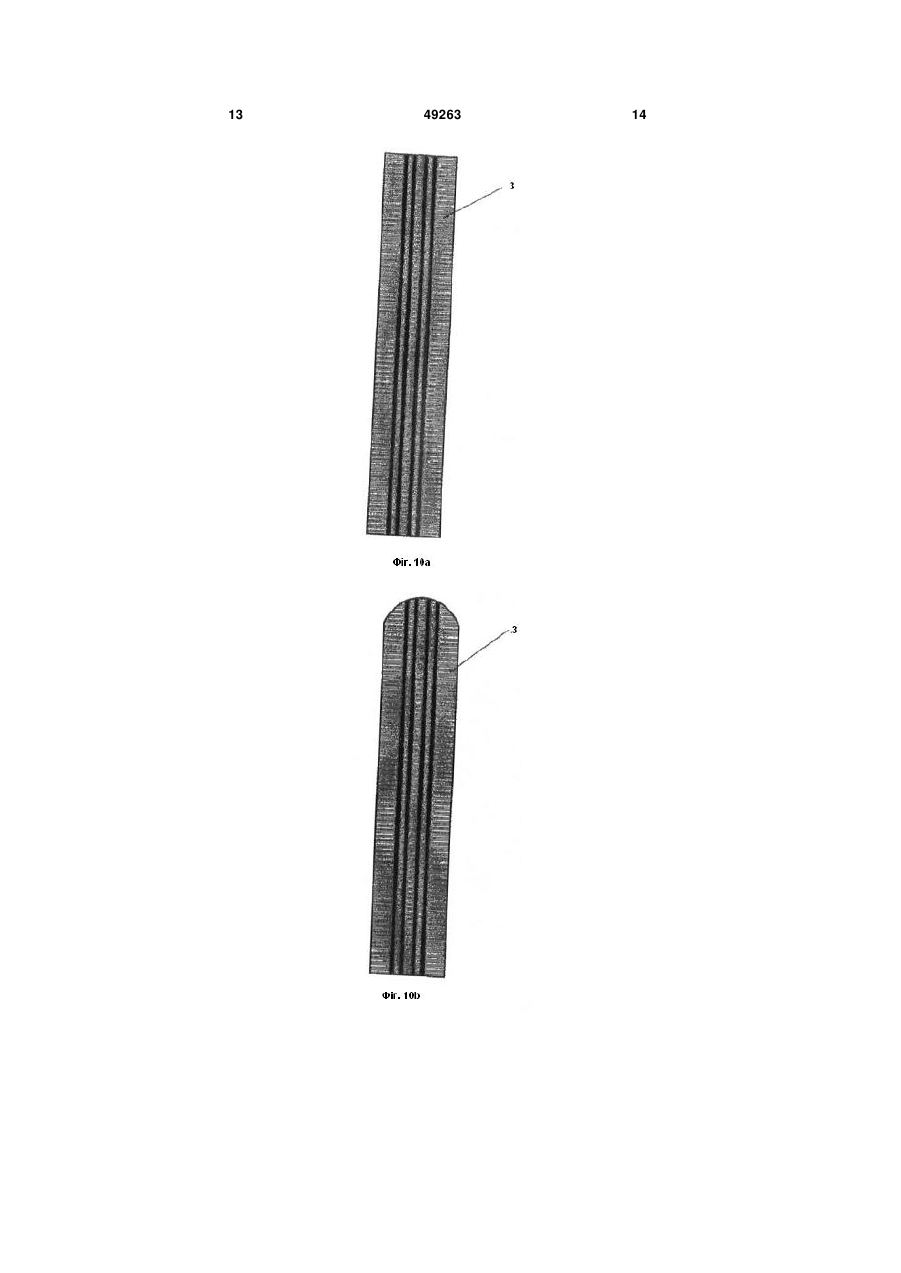

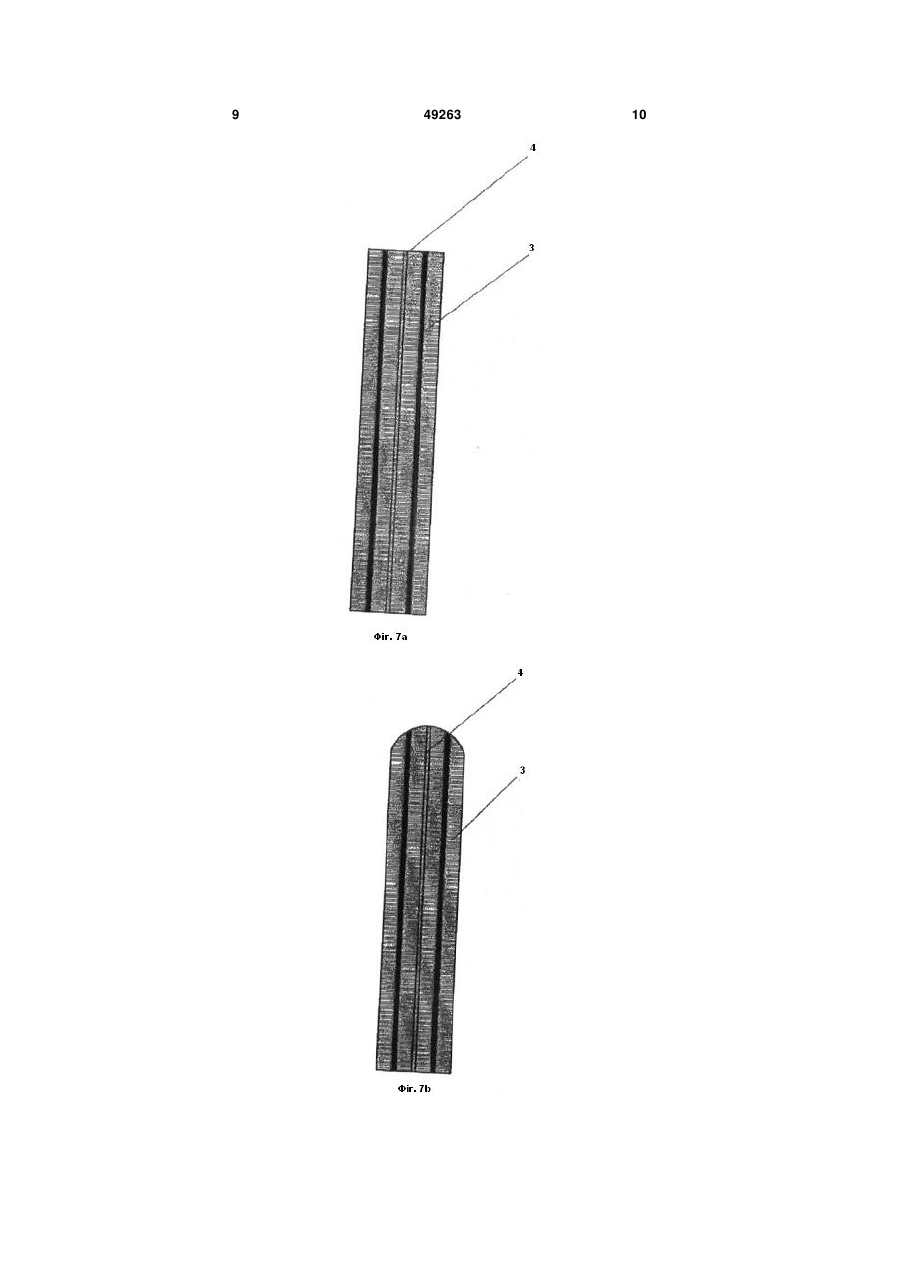

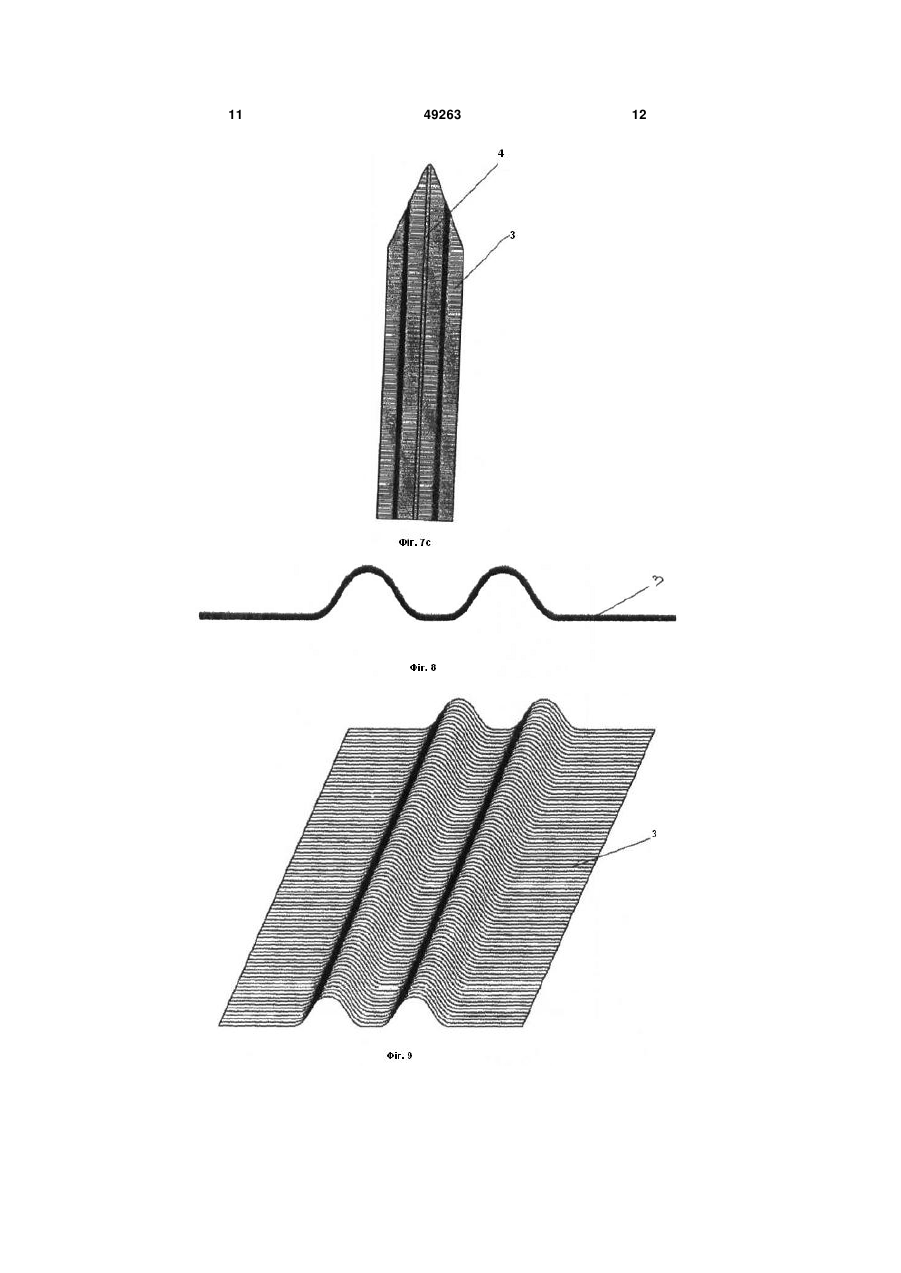

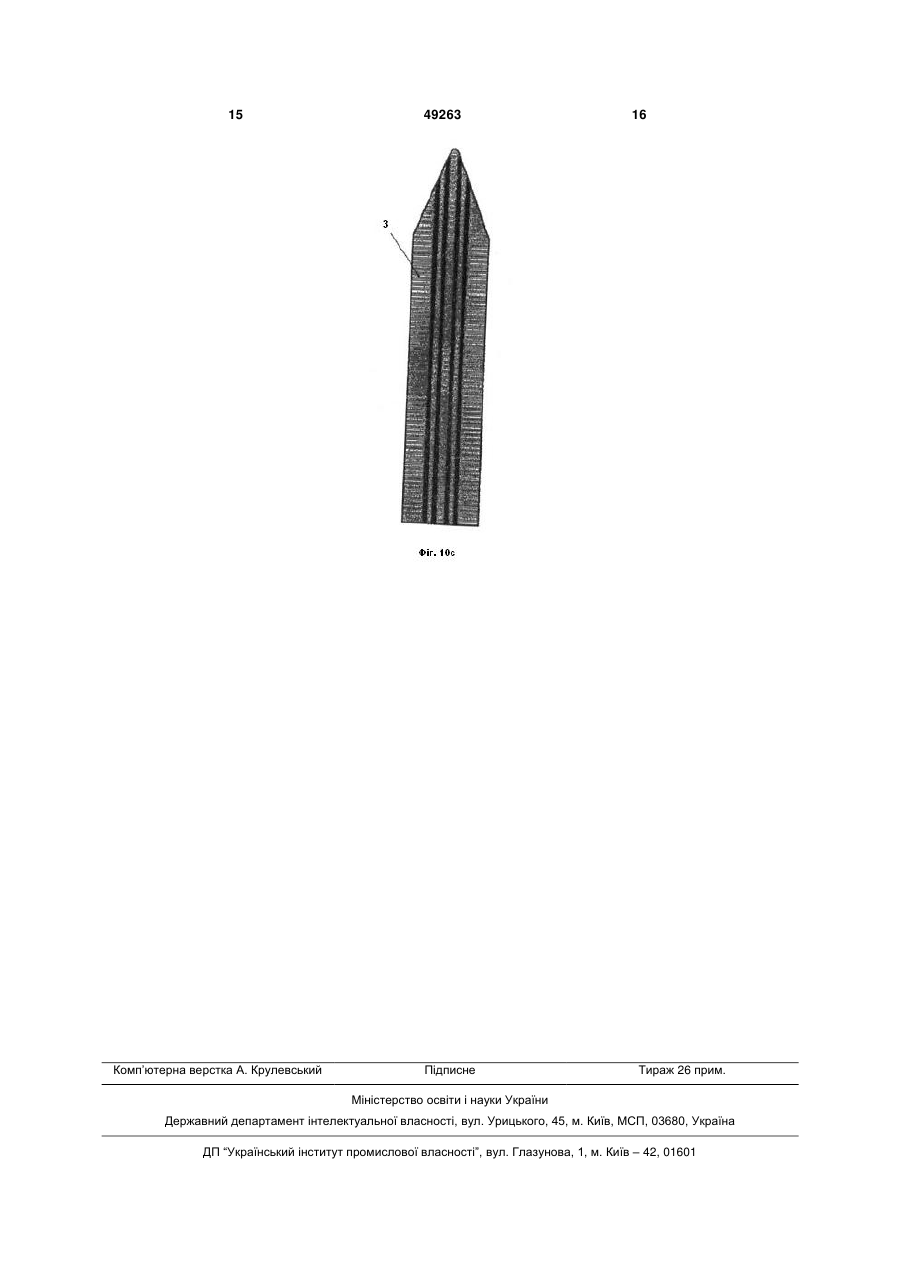

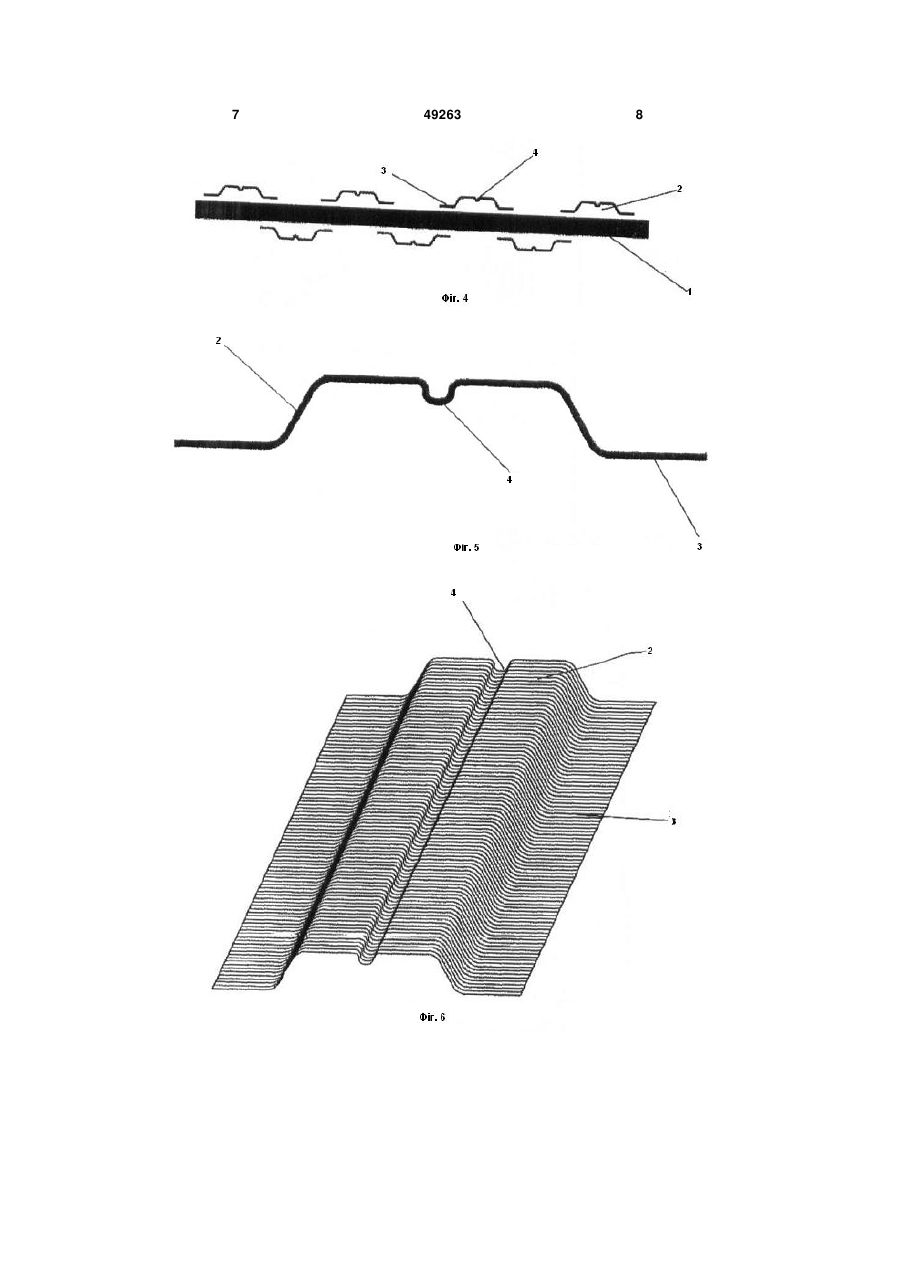

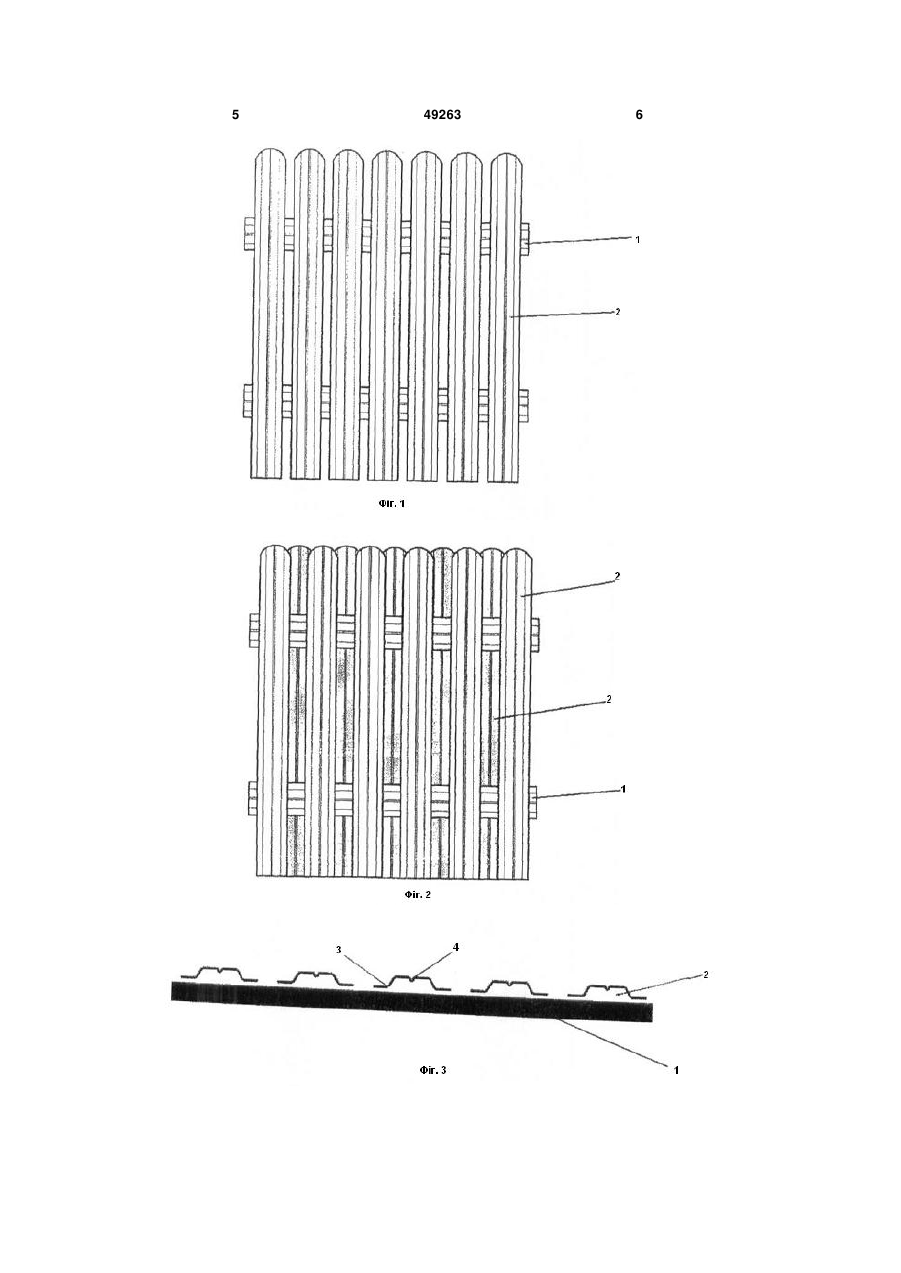

1. Огорожа, що містить несучі металеві елементи і елементи огорожі, виконані у вигляді металевих планок, зігнутих у вигляді дуги в поперечному перерізі, на поздовжніх краях яких виконані зовнішні вигини, розміщені в одній площині, яка відрізняється тим, що несучі елементи виконані з металевих листів завтовшки 2-5 мм, елементи огорожі виконані цілісними завтовшки від 0,5 до 3 Суть корисної моделі полягає в тому, що огорожа містить несучі металеві елементи і елементи огорожі, виконані у вигляді металевих планок, зігнутих у вигляді дуги в поперечному перерізі, на поздовжніх краях яких виконані зовнішні вигини, розміщені в одній площині, причому несучі елементи виконані з металевих листів завтовшки 2-5мм, елементи огорожі виконані цілісними завтовшки від 0,5 до 1,5мм з вершиною у вигляді дуги, кута або прямої і кріпляться шляхом зварювання в місцях контакту зовнішніх вигинів з несучими елементами з одного боку або з двох боків несучих елементів у шаховому порядку. Елемент огорожі, виконаний у вигляді цілісної планки з тонкого металевого листа, криволінійного в поперечному перерізі, на поздовжніх краях якого виконані зовнішні вигини, розміщені в одній площині, а захисний елемент виконаний з товщиною від 0,5 до 1,5мм, включно, з вершиною у вигляді дуги, кута або прямої. Елемент огорожі в поперечному перерізі може бути виконаний у вигляді гофра або у вигляді трапеції, може містити вигин на задній поверхні планки. Використання тонкої металевої пластини для виготовлення всіх конструктивних елементів огорожі знижує витрату матеріалу. З'єднання елементів огорожі і несучих елементів зварюванням дає можливість знизити трудомісткість виготовлення секцій огорожі, наприклад, шляхом застосування зварювальних апаратів. Надання поперечному перерізу гофрованої або трапецеїдальної форми з поздовжнім вигином по всій задній поверхні планки створює додаткове ребро жорсткості, яке також підвищує міцність планки і всієї огорожі. Застосування металевих листів меншої товщини, ніж товщина листів найближчого аналога, не лише знижує вагу планок, але і полегшує роботу з ними; до того ж, вони мають значну міцність при згинанні. Винахід пояснюється фігурами 1-10, на яких зображено: фіг. 1, 2 - Вид огорожі спереду; фіг. 3, 4 - Вид огорожі з захисним елементом в поперечному перерізі; фіг. 5 - Вид трапецеїдального поперечного перерізу елемента огорожі; фіг. 6 - Вид спереду елемента огорожі трапецеїдальної форми; фіг. 7а-7с - Вид спереду елементів огорожі в трапецеїдальному перерізі; фіг. 8 - Поперечний переріз елемента огорожі, що має форму гофра; 49263 4 фіг. 9 - Вид спереду елемента огорожі, виконаної у вигляді гофра; фіг. 10а-10с - Вид спереду гофрованих елементів огорожі. Огорожа містить несучі елементи 1 і закріплені на них елементи огорожі 2, виконані у вигляді планок. Несучі елементи 1 виконані у формі смуг з товстих металевих пластин завтовшки 2-5мм. Елементи огорожі 2 виготовлені з тонких металевих пластин завтовшки 0,5-1,5мм методом штампування або фальцювання. Елементи огорожі 2 мають криволінійний поперечний переріз: трапецеїдальний - фіг. 5, 6, у вигляді гофра - фіг. 8, 9 - з вигинами 3 на поздовжніх краях. Вигини 3 розміщені в одній площині. По всій задній поверхні елементів огорожі 2 виконаний поздовжній вигин 4 фіг. 5-7. Елементи огорожі 2 виконані з вершиною у вигляді дуги, кута або прямої - фіг. 7а-7с або 10а-10с. Елементи огорожі 2 кріпляться зварюванням до несучих елементів з одного боку або з обох боків несучих елементів в шаховому порядку. Огорожу та її елементи виготовляють таким чином: тонку металеву пластину, наприклад, із сталі і/або заліза, або гальванічної сталі завтовшки 0,5-1,5мм, розрізають гільйотиною на смугинапівфабрикати для виготовлення несучих елементів 1 і елементів огорожі 2. Причому, фронтальну поверхню елемента огорожі 2 виконують по певній формі. Потім на спеціальних верстатах методом штампування або фальцювання виготовляють елементи огорожі 2 необхідного профілю в поперечному перерізі. На задній поверхні елемента огорожі 2 при необхідності виконують поздовжній вигин 4. Здійснюють розподіл несучих елементів 1 і елементів огорожі 2 огорожі та їх з'єднання, наприклад, зварюванням. Число рядів несучих елементів 1 та їх довжина залежить від довжини елементів огорожі 2 і довжини огорожі. Зварювання здійснюють у місцях контакту несучих елементів 1 з вигинами 3 елементів огорожі 2. Таким чином виготовляють секції огорожі встановленого розміру. З'єднання несучих елементів 1 і елементів огорожі 2 може здійснюватися різними способами: зварюванням, болтовими з'єднаннями і так далі. Несучі елементи 1 кріплять до опор різної форми, з різних матеріалів і різними способами. Джерела інформації: 1. GB 2307493 А 1997.05.28. 2. MD 111 Y9 2005.01.31 5 49263 6 7 49263 8 9 49263 10 11 49263 12 13 49263 14 15 Комп’ютерна верстка А. Крулевський 49263 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
