Вулик в.м. фещука для двоматкового утримання бджіл

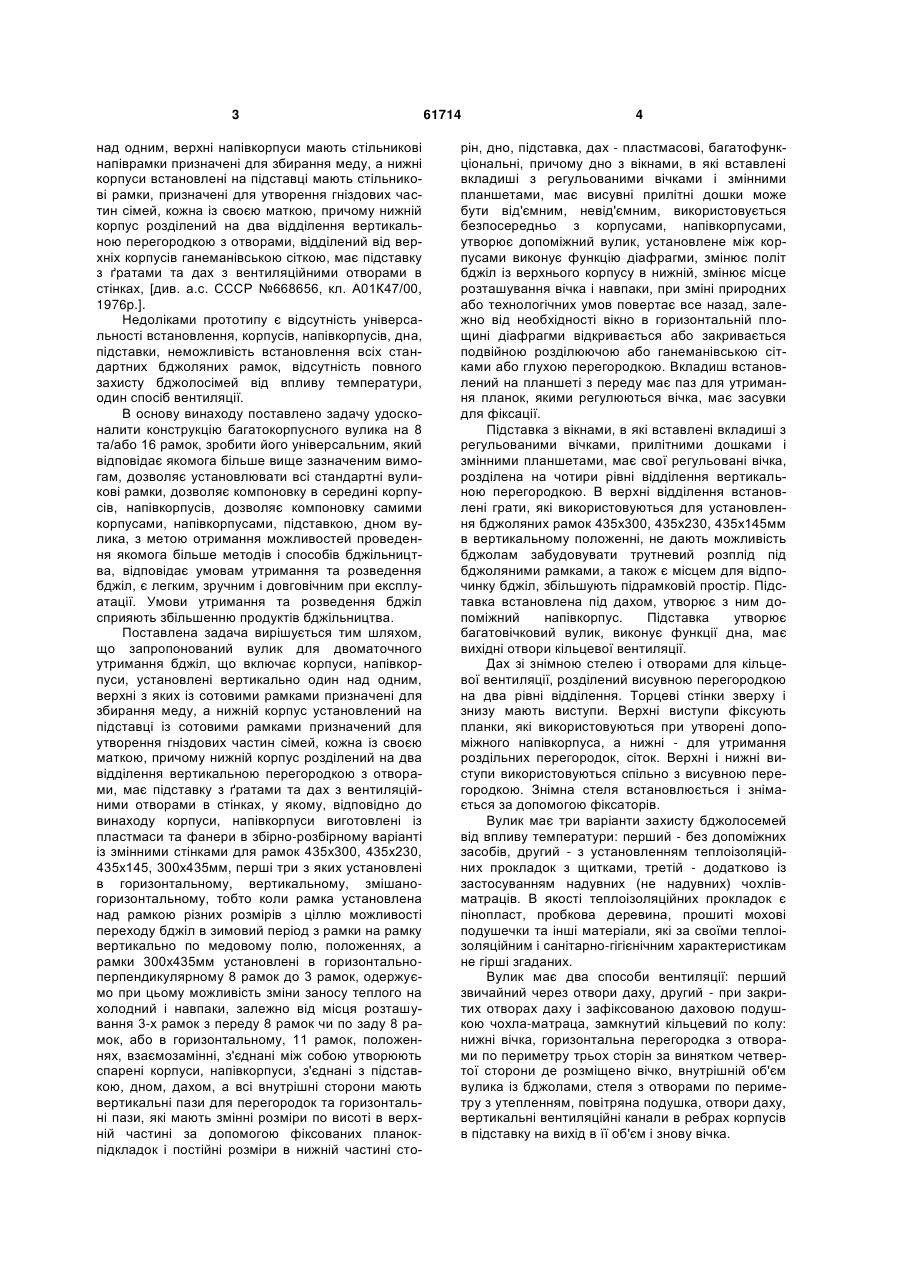

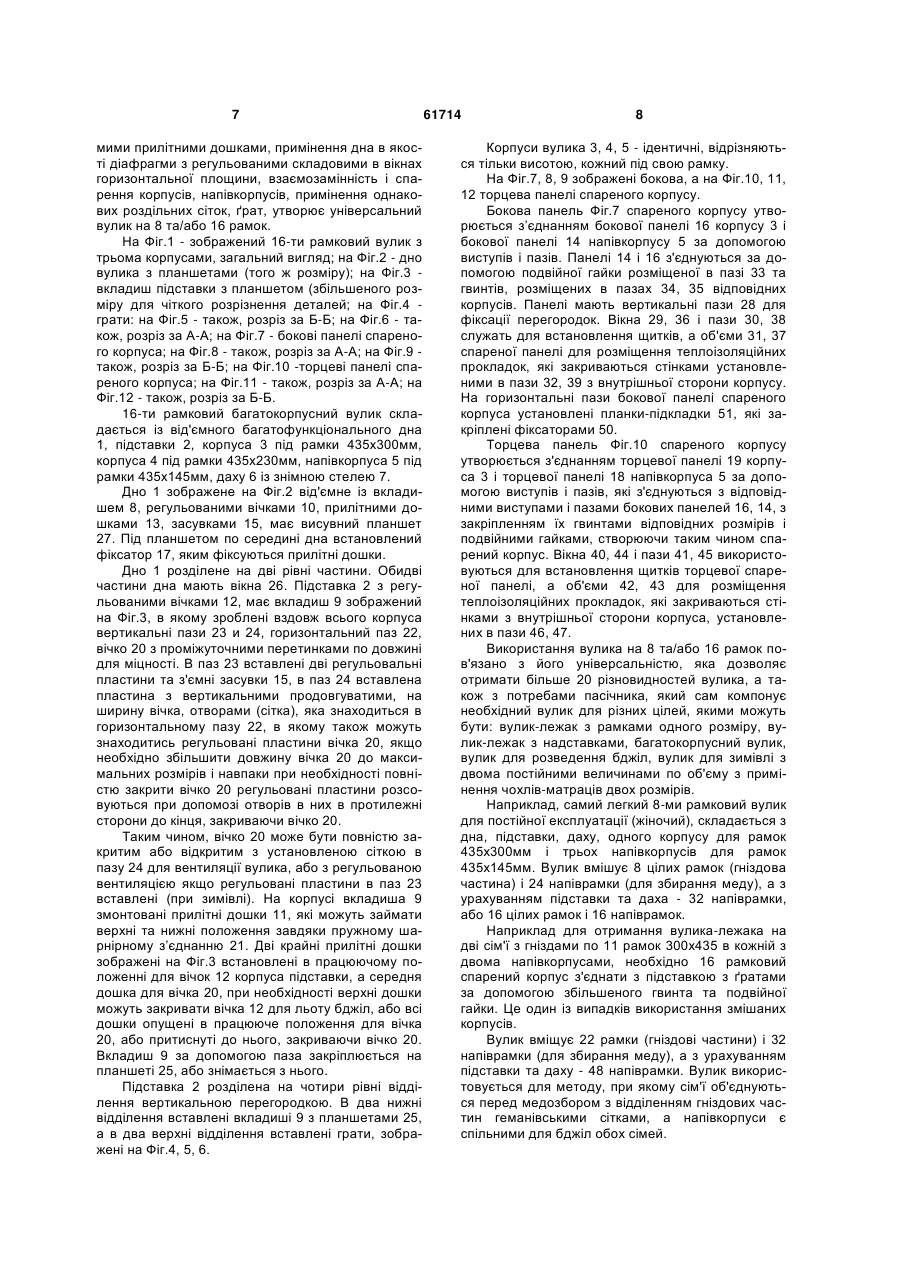

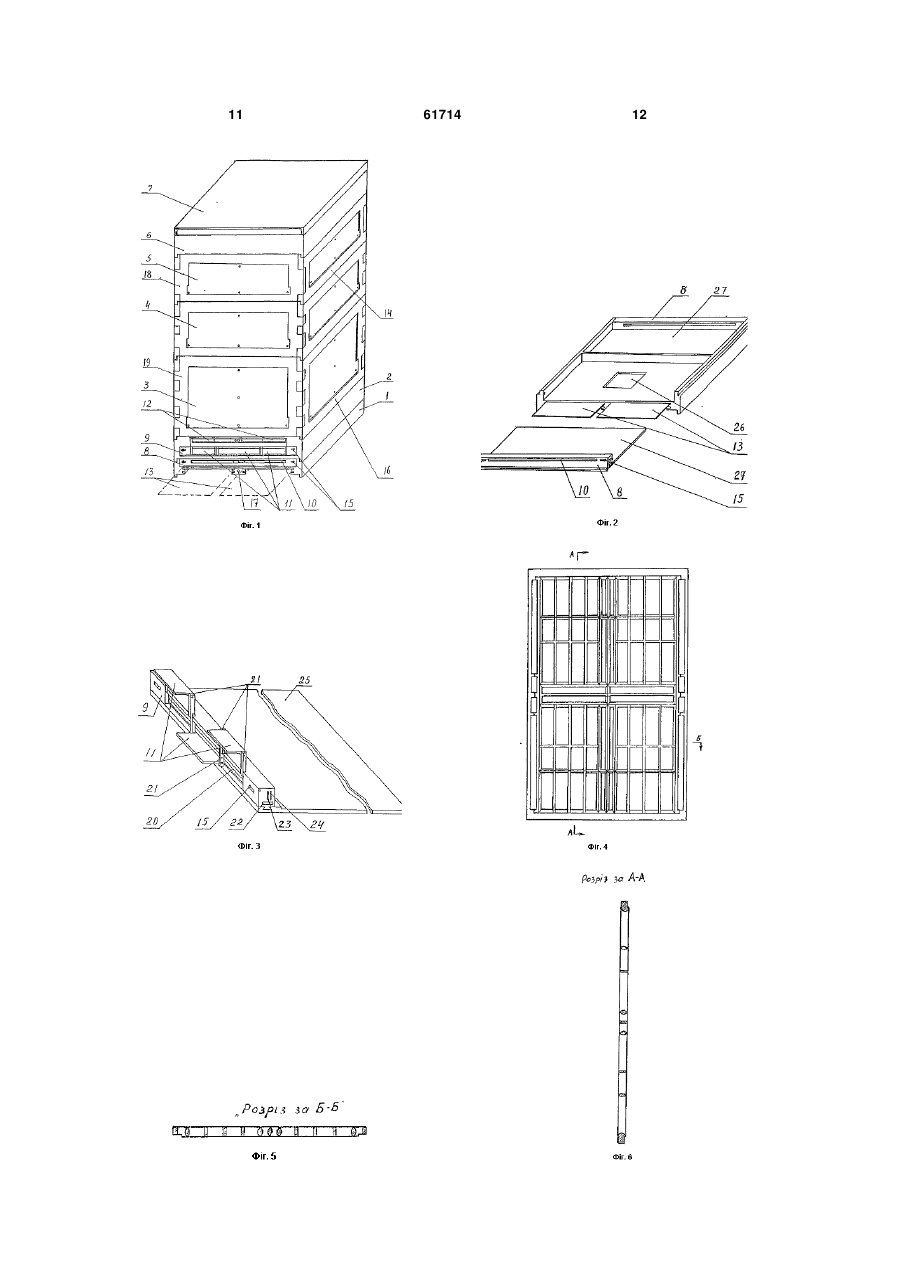

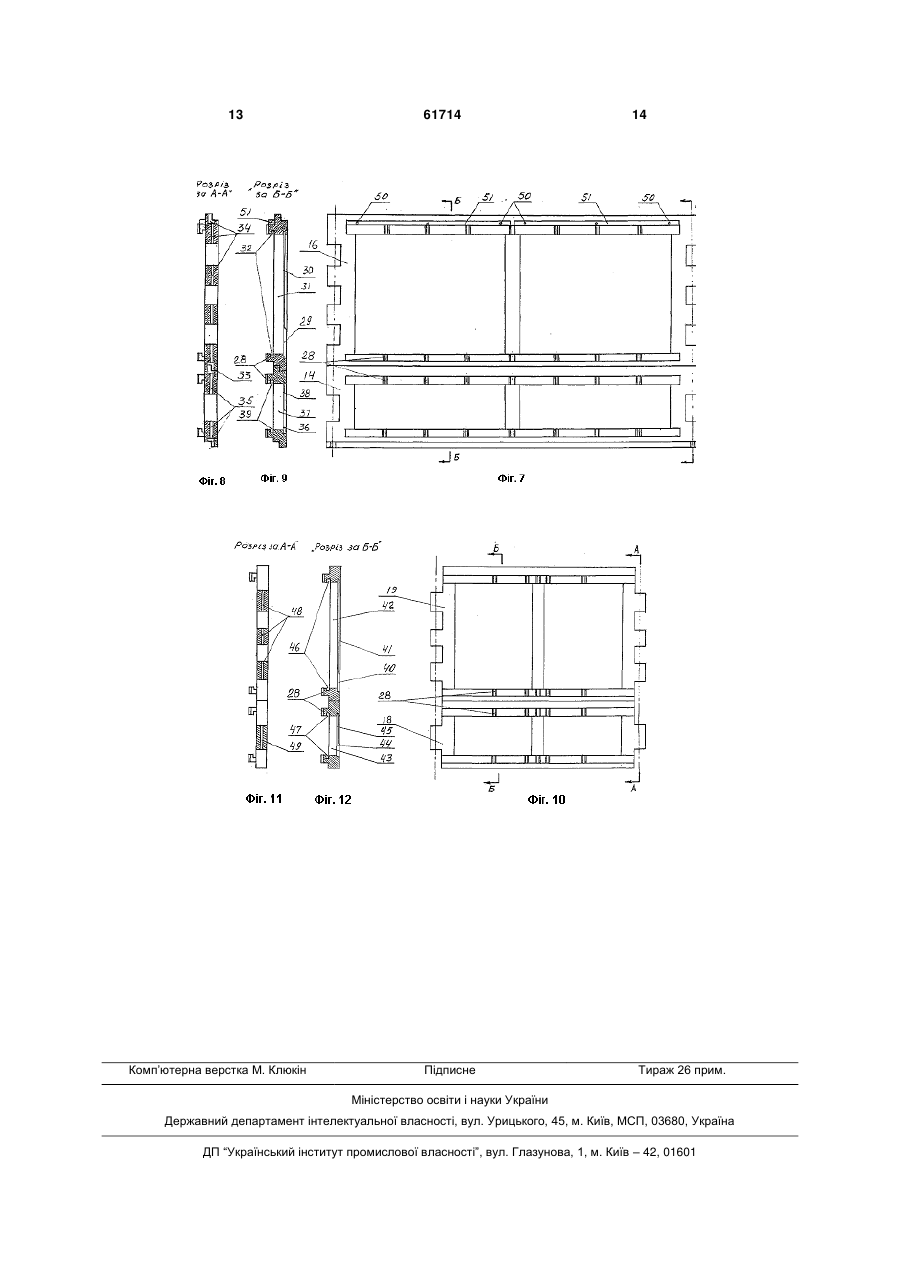

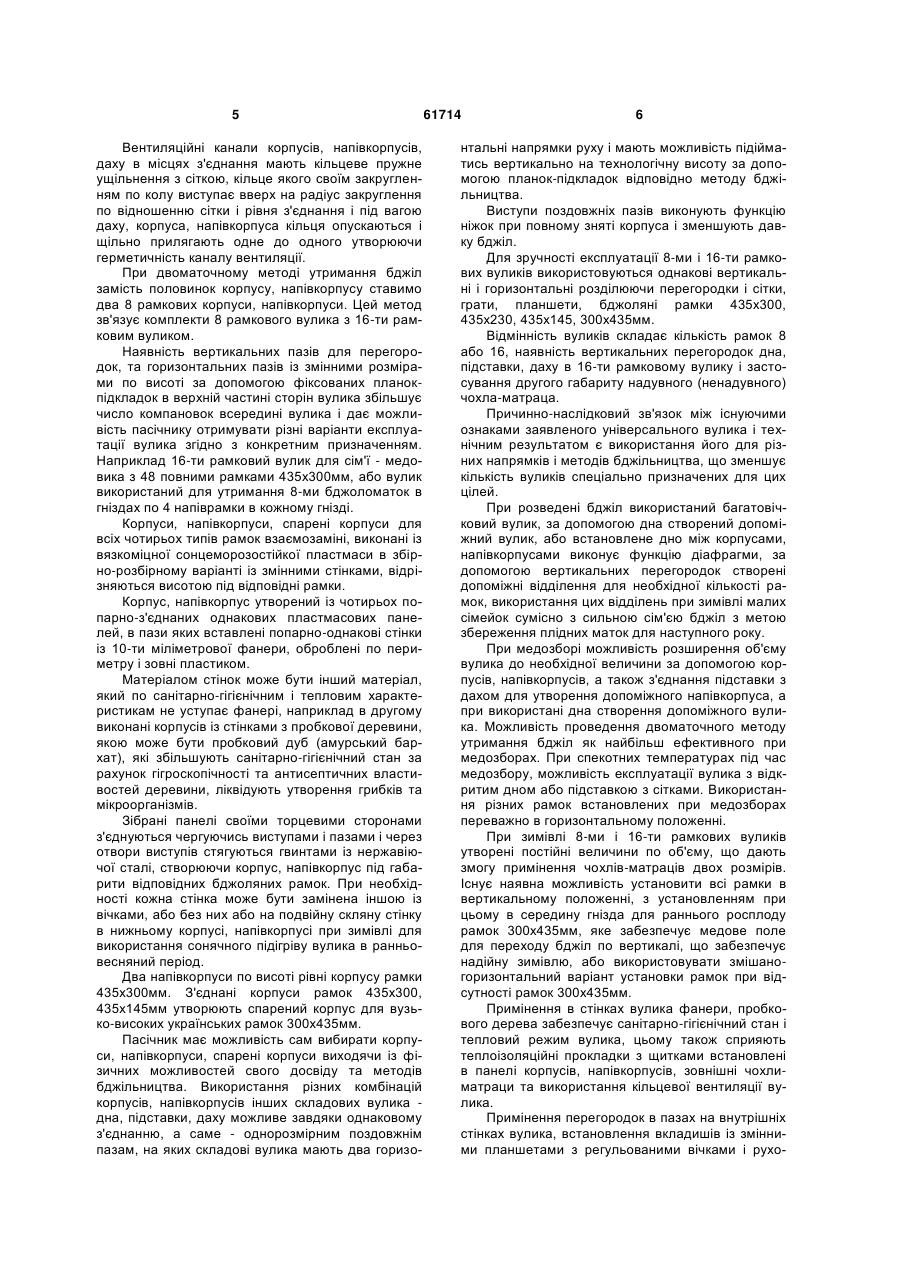

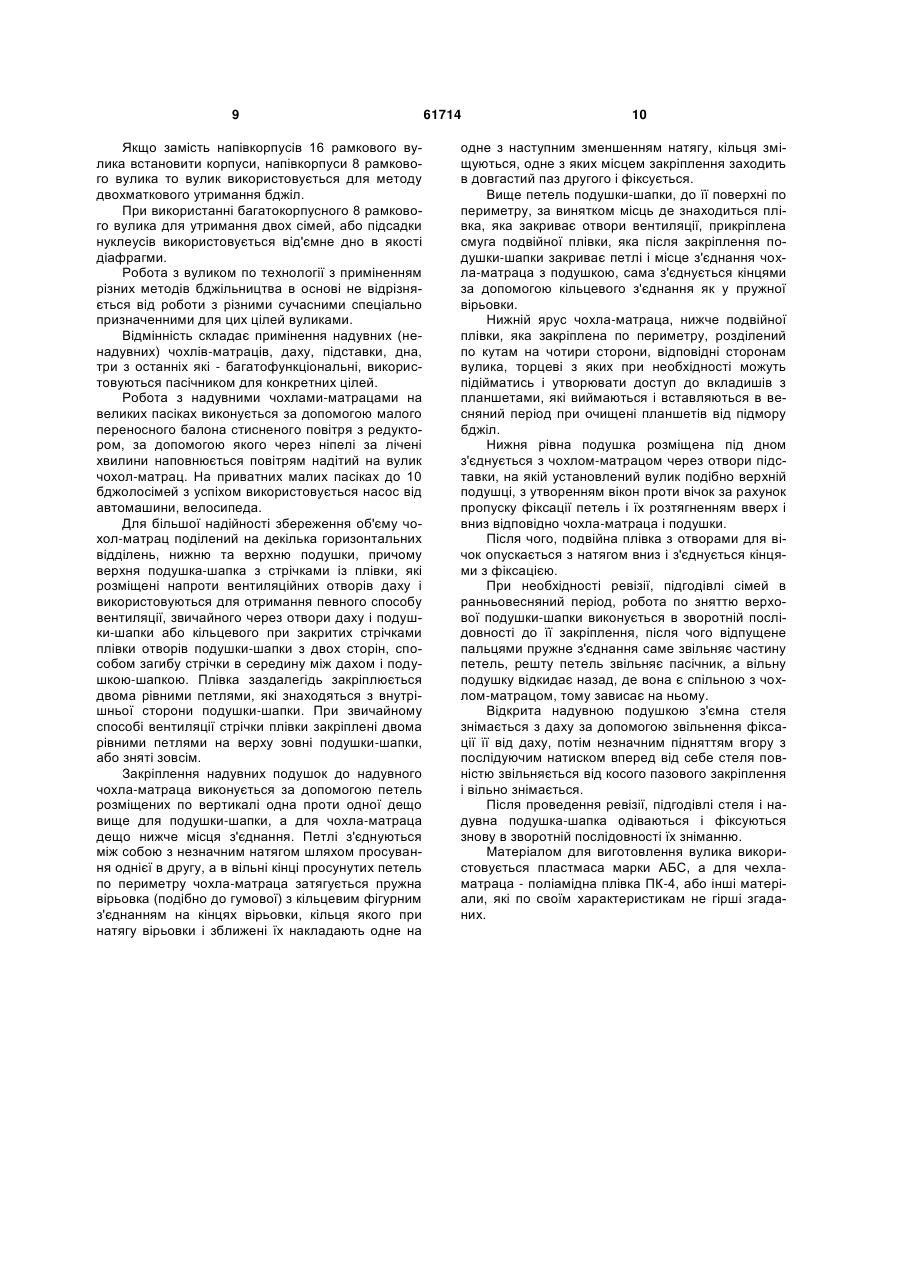

1. Вулик для двоматкового утримання бджіл, який включає корпуси, півкорпуси, установлені вертикально один над одним, верхні з яких, із сотовими рамками, призначені для збирання меду, а нижній корпус, установлений на підставці із сотовими рамками, призначений для утворення гніздових частин сімей, кожна із своєю маткою, причому нижній корпус, розділений на два відділення вертикальною перегородкою з отворами, має підставку з ґратами та дах із вентиляційними отворами в стінках, який відрізняється тим, що корпуси, півкорпуси виготовлені із пластмаси та фанери або з пробкового дерева, в збірно-розбірному варіанті із змінними стінками, для рамок 435х300, 435х230, 435х145, 300х435мм, перші три з яких встановлені в горизонтальному, вертикальному, змішаногоризонтальному положеннях, а рамки 300х435 мм в горизонтально-перпендикулярному або в горизонтальному положеннях, взаємозамінні, з'єднані між собою з можливістю утворення спарених корпусів, півкорпусів, з'єднані з підставкою, дном, дахом, а всі внутрішні сторони мають вертикальні C2 2 (11) 1 3 над одним, верхні напівкорпуси мають стільникові напіврамки призначені для збирання меду, а нижні корпуси встановлені на підставці мають стільникові рамки, призначені для утворення гніздових частин сімей, кожна із своєю маткою, причому нижній корпус розділений на два відділення вертикальною перегородкою з отворами, відділений від верхніх корпусів ганеманівською сіткою, має підставку з ґратами та дах з вентиляційними отворами в стінках, [див. а.с. СССР №668656, кл. А01К47/00, 1976p.]. Недоліками прототипу є відсутність універсальності встановлення, корпусів, напівкорпусів, дна, підставки, неможливість встановлення всіх стандартних бджоляних рамок, відсутність повного захисту бджолосімей від впливу температури, один спосіб вентиляції. В основу винаходу поставлено задачу удосконалити конструкцію багатокорпусного вулика на 8 та/або 16 рамок, зробити його універсальним, який відповідає якомога більше вище зазначеним вимогам, дозволяє установлювати всі стандартні вуликові рамки, дозволяє компоновку в середині корпусів, напівкорпусів, дозволяє компоновку самими корпусами, напівкорпусами, підставкою, дном вулика, з метою отримання можливостей проведення якомога більше методів і способів бджільництва, відповідає умовам утримання та розведення бджіл, є легким, зручним і довговічним при експлуатації. Умови утримання та розведення бджіл сприяють збільшенню продуктів бджільництва. Поставлена задача вирішується тим шляхом, що запропонований вулик для двоматочного утримання бджіл, що включає корпуси, напівкорпуси, установлені вертикально один над одним, верхні з яких із сотовими рамками призначені для збирання меду, а нижній корпус установлений на підставці із сотовими рамками призначений для утворення гніздових частин сімей, кожна із своєю маткою, причому нижній корпус розділений на два відділення вертикальною перегородкою з отворами, має підставку з ґратами та дах з вентиляційними отворами в стінках, у якому, відповідно до винаходу корпуси, напівкорпуси виготовлені із пластмаси та фанери в збірно-розбірному варіанті із змінними стінками для рамок 435x300, 435x230, 435x145, 300x435мм, перші три з яких установлені в горизонтальному, вертикальному, змішаногоризонтальному, тобто коли рамка установлена над рамкою різних розмірів з ціллю можливості переходу бджіл в зимовий період з рамки на рамку вертикально по медовому полю, положеннях, а рамки 300x435мм установлені в горизонтальноперпендикулярному 8 рамок до 3 рамок, одержуємо при цьому можливість зміни заносу теплого на холодний і навпаки, залежно від місця розташування 3-х рамок з переду 8 рамок чи по заду 8 рамок, або в горизонтальному, 11 рамок, положеннях, взаємозамінні, з'єднані між собою утворюють спарені корпуси, напівкорпуси, з'єднані з підставкою, дном, дахом, а всі внутрішні сторони мають вертикальні пази для перегородок та горизонтальні пази, які мають змінні розміри по висоті в верхній частині за допомогою фіксованих планокпідкладок і постійні розміри в нижній частині сто 61714 4 рін, дно, підставка, дах - пластмасові, багатофункціональні, причому дно з вікнами, в які вставлені вкладиші з регульованими вічками і змінними планшетами, має висувні прилітні дошки може бути від'ємним, невід'ємним, використовується безпосередньо з корпусами, напівкорпусами, утворює допоміжний вулик, установлене між корпусами виконує функцію діафрагми, змінює політ бджіл із верхнього корпусу в нижній, змінює місце розташування вічка і навпаки, при зміні природних або технологічних умов повертає все назад, залежно від необхідності вікно в горизонтальній площині діафрагми відкривається або закривається подвійною розділюючою або ганеманівською сітками або глухою перегородкою. Вкладиш встановлений на планшеті з переду має паз для утримання планок, якими регулюються вічка, має засувки для фіксації. Підставка з вікнами, в які вставлені вкладиші з регульованими вічками, прилітними дошками і змінними планшетами, має свої регульовані вічка, розділена на чотири рівні відділення вертикальною перегородкою. В верхні відділення встановлені грати, які використовуються для установлення бджоляних рамок 435x300, 435x230, 435x145мм в вертикальному положенні, не дають можливість бджолам забудовувати трутневий розплід під бджоляними рамками, а також є місцем для відпочинку бджіл, збільшують підрамковій простір. Підставка встановлена під дахом, утворює з ним допоміжний напівкорпус. Підставка утворює багатовічковий вулик, виконує функції дна, має вихідні отвори кільцевої вентиляції. Дах зі знімною стелею і отворами для кільцевої вентиляції, розділений висувною перегородкою на два рівні відділення. Торцеві стінки зверху і знизу мають виступи. Верхні виступи фіксують планки, які використовуються при утворені допоміжного напівкорпуса, а нижні - для утримання роздільних перегородок, сіток. Верхні і нижні виступи використовуються спільно з висувною перегородкою. Знімна стеля встановлюється і знімається за допомогою фіксаторів. Вулик має три варіанти захисту бджолосемей від впливу температури: перший - без допоміжних засобів, другий - з установленням теплоізоляційних прокладок з щитками, третій - додатково із застосуванням надувних (не надувних) чохлівматраців. В якості теплоізоляційних прокладок є пінопласт, пробкова деревина, прошиті мохові подушечки та інші матеріали, які за своїми теплоізоляційним і санітарно-гігієнічним характеристикам не гірші згаданих. Вулик має два способи вентиляції: перший звичайний через отвори даху, другий - при закритих отворах даху і зафіксованою даховою подушкою чохла-матраца, замкнутий кільцевий по колу: нижні вічка, горизонтальна перегородка з отворами по периметру трьох сторін за винятком четвертої сторони де розміщено вічко, внутрішній об'єм вулика із бджолами, стеля з отворами по периметру з утепленням, повітряна подушка, отвори даху, вертикальні вентиляційні канали в ребрах корпусів в підставку на вихід в її об'єм і знову вічка. 5 Вентиляційні канали корпусів, напівкорпусів, даху в місцях з'єднання мають кільцеве пружне ущільнення з сіткою, кільце якого своїм закругленням по колу виступає вверх на радіус закруглення по відношенню сітки і рівня з'єднання і під вагою даху, корпуса, напівкорпуса кільця опускаються і щільно прилягають одне до одного утворюючи герметичність каналу вентиляції. При двоматочному методі утримання бджіл замість половинок корпусу, напівкорпусу ставимо два 8 рамкових корпуси, напівкорпуси. Цей метод зв'язує комплекти 8 рамкового вулика з 16-ти рамковим вуликом. Наявність вертикальних пазів для перегородок, та горизонтальних пазів із змінними розмірами по висоті за допомогою фіксованих планокпідкладок в верхній частині сторін вулика збільшує число компановок всередині вулика і дає можливість пасічнику отримувати різні варіанти експлуатації вулика згідно з конкретним призначенням. Наприклад 16-ти рамковий вулик для сім'ї - медовика з 48 повними рамками 435x300мм, або вулик використаний для утримання 8-ми бджоломаток в гніздах по 4 напіврамки в кожному гнізді. Корпуси, напівкорпуси, спарені корпуси для всіх чотирьох типів рамок взаємозаміні, виконані із вязкоміцної сонцеморозостійкої пластмаси в збірно-розбірному варіанті із змінними стінками, відрізняються висотою під відповідні рамки. Корпус, напівкорпус утворений із чотирьох попарно-з'єднаних однакових пластмасових панелей, в пази яких вставлені попарно-однакові стінки із 10-ти міліметрової фанери, оброблені по периметру і зовні пластиком. Матеріалом стінок може бути інший матеріал, який по санітарно-гігієнічним і тепловим характеристикам не уступає фанері, наприклад в другому виконані корпусів із стінками з пробкової деревини, якою може бути пробковий дуб (амурський бархат), які збільшують санітарно-гігієнічний стан за рахунок гігроскопічності та антисептичних властивостей деревини, ліквідують утворення грибків та мікроорганізмів. Зібрані панелі своїми торцевими сторонами з'єднуються чергуючись виступами і пазами і через отвори виступів стягуються гвинтами із нержавіючої сталі, створюючи корпус, напівкорпус під габарити відповідних бджоляних рамок. При необхідності кожна стінка може бути замінена іншою із вічками, або без них або на подвійну скляну стінку в нижньому корпусі, напівкорпусі при зимівлі для використання сонячного підігріву вулика в ранньовесняний період. Два напівкорпуси по висоті рівні корпусу рамки 435x300мм. З'єднані корпуси рамок 435x300, 435x145мм утворюють спарений корпус для вузько-високих українських рамок 300x435мм. Пасічник має можливість сам вибирати корпуси, напівкорпуси, спарені корпуси виходячи із фізичних можливостей свого досвіду та методів бджільництва. Використання різних комбінацій корпусів, напівкорпусів інших складових вулика дна, підставки, даху можливе завдяки однаковому з'єднанню, а саме - однорозмірним поздовжнім пазам, на яких складові вулика мають два горизо 61714 6 нтальні напрямки руху і мають можливість підійматись вертикально на технологічну висоту за допомогою планок-підкладок відповідно методу бджільництва. Виступи поздовжніх пазів виконують функцію ніжок при повному зняті корпуса і зменшують давку бджіл. Для зручності експлуатації 8-ми і 16-ти рамкових вуликів використовуються однакові вертикальні і горизонтальні розділюючи перегородки і сітки, грати, планшети, бджоляні рамки 435x300, 435x230, 435x145, 300x435мм. Відмінність вуликів складає кількість рамок 8 або 16, наявність вертикальних перегородок дна, підставки, даху в 16-ти рамковому вулику і застосування другого габариту надувного (ненадувного) чохла-матраца. Причинно-наслідковий зв'язок між існуючими ознаками заявленого універсального вулика і технічним результатом є використання його для різних напрямків і методів бджільництва, що зменшує кількість вуликів спеціально призначених для цих цілей. При розведені бджіл використаний багатовічковий вулик, за допомогою дна створений допоміжний вулик, або встановлене дно між корпусами, напівкорпусами виконує функцію діафрагми, за допомогою вертикальних перегородок створені допоміжні відділення для необхідної кількості рамок, використання цих відділень при зимівлі малих сімейок сумісно з сильною сім'єю бджіл з метою збереження плідних маток для наступного року. При медозборі можливість розширення об'єму вулика до необхідної величини за допомогою корпусів, напівкорпусів, а також з'єднання підставки з дахом для утворення допоміжного напівкорпуса, а при використані дна створення допоміжного вулика. Можливість проведення двоматочного методу утримання бджіл як найбільш ефективного при медозборах. При спекотних температурах під час медозбору, можливість експлуатації вулика з відкритим дном або підставкою з сітками. Використання різних рамок встановлених при медозборах переважно в горизонтальному положенні. При зимівлі 8-ми і 16-ти рамкових вуликів утворені постійні величини по об'єму, що дають змогу примінення чохлів-матраців двох розмірів. Існує наявна можливість установити всі рамки в вертикальному положенні, з установленням при цьому в середину гнізда для раннього росплоду рамок 300x435мм, яке забезпечує медове поле для переходу бджіл по вертикалі, що забезпечує надійну зимівлю, або використовувати змішаногоризонтальний варіант установки рамок при відсутності рамок 300x435мм. Примінення в стінках вулика фанери, пробкового дерева забезпечує санітарно-гігієнічний стан і тепловий режим вулика, цьому також сприяють теплоізоляційні прокладки з щитками встановлені в панелі корпусів, напівкорпусів, зовнішні чохлиматраци та використання кільцевої вентиляції вулика. Примінення перегородок в пазах на внутрішніх стінках вулика, встановлення вкладишів із змінними планшетами з регульованими вічками і рухо 7 мими прилітними дошками, примінення дна в якості діафрагми з регульованими складовими в вікнах горизонтальної площини, взаємозамінність і спарення корпусів, напівкорпусів, примінення однакових роздільних сіток, ґрат, утворює універсальний вулик на 8 та/або 16 рамок. На Фіг.1 - зображений 16-ти рамковий вулик з трьома корпусами, загальний вигляд; на Фіг.2 - дно вулика з планшетами (того ж розміру); на Фіг.3 вкладиш підставки з планшетом (збільшеного розміру для чіткого розрізнення деталей; на Фіг.4 грати: на Фіг.5 - також, розріз за Б-Б; на Фіг.6 - також, розріз за А-А; на Фіг.7 - бокові панелі спареного корпуса; на Фіг.8 - також, розріз за А-А; на Фіг.9 також, розріз за Б-Б; на Фіг.10 -торцеві панелі спареного корпуса; на Фіг.11 - також, розріз за А-А; на Фіг.12 - також, розріз за Б-Б. 16-ти рамковий багатокорпусний вулик складається із від'ємного багатофункціонального дна 1, підставки 2, корпуса 3 під рамки 435x300мм, корпуса 4 під рамки 435x230мм, напівкорпуса 5 під рамки 435x145мм, даху 6 із знімною стелею 7. Дно 1 зображене на Фіг.2 від'ємне із вкладишем 8, регульованими вічками 10, прилітними дошками 13, засувками 15, має висувний планшет 27. Під планшетом по середині дна встановлений фіксатор 17, яким фіксуються прилітні дошки. Дно 1 розділене на дві рівні частини. Обидві частини дна мають вікна 26. Підставка 2 з регульованими вічками 12, має вкладиш 9 зображений на Фіг.3, в якому зроблені вздовж всього корпуса вертикальні пази 23 и 24, горизонтальний паз 22, вічко 20 з проміжуточними перетинками по довжині для міцності. В паз 23 вставлені дві регульовальні пластини та з'ємні засувки 15, в паз 24 вставлена пластина з вертикальними продовгуватими, на ширину вічка, отворами (сітка), яка знаходиться в горизонтальному пазу 22, в якому також можуть знаходитись регульовані пластини вічка 20, якщо необхідно збільшити довжину вічка 20 до максимальних розмірів і навпаки при необхідності повністю закрити вічко 20 регульовані пластини розсовуються при допомозі отворів в них в протилежні сторони до кінця, закриваючи вічко 20. Таким чином, вічко 20 може бути повністю закритим або відкритим з установленою сіткою в пазу 24 для вентиляції вулика, або з регульованою вентиляцією якщо регульовані пластини в паз 23 вставлені (при зимівлі). На корпусі вкладиша 9 змонтовані прилітні дошки 11, які можуть займати верхні та нижні положення завдяки пружному шарнірному з’єднанню 21. Дві крайні прилітні дошки зображені на Фіг.3 встановлені в працюючому положенні для вічок 12 корпуса підставки, а середня дошка для вічка 20, при необхідності верхні дошки можуть закривати вічка 12 для льоту бджіл, або всі дошки опущені в працююче положення для вічка 20, або притиснуті до нього, закриваючи вічко 20. Вкладиш 9 за допомогою паза закріплюється на планшеті 25, або знімається з нього. Підставка 2 розділена на чотири рівні відділення вертикальною перегородкою. В два нижні відділення вставлені вкладиші 9 з планшетами 25, а в два верхні відділення вставлені грати, зображені на Фіг.4, 5, 6. 61714 8 Корпуси вулика 3, 4, 5 - ідентичні, відрізняються тільки висотою, кожний під свою рамку. На Фіг.7, 8, 9 зображені бокова, а на Фіг.10, 11, 12 торцева панелі спареного корпусу. Бокова панель Фіг.7 спареного корпусу утворюється з’єднанням бокової панелі 16 корпусу 3 і бокової панелі 14 напівкорпусу 5 за допомогою виступів і пазів. Панелі 14 і 16 з'єднуються за допомогою подвійної гайки розміщеної в пазі 33 та гвинтів, розміщених в пазах 34, 35 відповідних корпусів. Панелі мають вертикальні пази 28 для фіксації перегородок. Вікна 29, 36 і пази 30, 38 служать для встановлення щитків, а об'єми 31, 37 спареної панелі для розміщення теплоізоляційних прокладок, які закриваються стінками установленими в пази 32, 39 з внутрішньої сторони корпусу. На горизонтальні пази бокової панелі спареного корпуса установлені планки-підкладки 51, які закріплені фіксаторами 50. Торцева панель Фіг.10 спареного корпусу утворюється з'єднанням торцевої панелі 19 корпуса 3 і торцевої панелі 18 напівкорпуса 5 за допомогою виступів і пазів, які з'єднуються з відповідними виступами і пазами бокових панелей 16, 14, з закріпленням їх гвинтами відповідних розмірів і подвійними гайками, створюючи таким чином спарений корпус. Вікна 40, 44 і пази 41, 45 використовуються для встановлення щитків торцевої спареної панелі, а об'єми 42, 43 для розміщення теплоізоляційних прокладок, які закриваються стінками з внутрішньої сторони корпуса, установлених в пази 46, 47. Використання вулика на 8 та/або 16 рамок пов'язано з його універсальністю, яка дозволяє отримати більше 20 різновидностей вулика, а також з потребами пасічника, який сам компонує необхідний вулик для різних цілей, якими можуть бути: вулик-лежак з рамками одного розміру, вулик-лежак з надставками, багатокорпусний вулик, вулик для розведення бджіл, вулик для зимівлі з двома постійними величинами по об'єму з примінення чохлів-матраців двох розмірів. Наприклад, самий легкий 8-ми рамковий вулик для постійної експлуатації (жіночий), складається з дна, підставки, даху, одного корпусу для рамок 435x300мм і трьох напівкорпусів для рамок 435x145мм. Вулик вмішує 8 цілих рамок (гніздова частина) і 24 напіврамки (для збирання меду), а з урахуванням підставки та даха - 32 напіврамки, або 16 цілих рамок і 16 напіврамок. Наприклад для отримання вулика-лежака на дві сім'ї з гніздами по 11 рамок 300x435 в кожній з двома напівкорпусами, необхідно 16 рамковий спарений корпус з'єднати з підставкою з ґратами за допомогою збільшеного гвинта та подвійної гайки. Це один із випадків використання змішаних корпусів. Вулик вміщує 22 рамки (гніздові частини) і 32 напіврамки (для збирання меду), а з урахуванням підставки та даху - 48 напіврамки. Вулик використовується для методу, при якому сім'ї об'єднуються перед медозбором з відділенням гніздових частин геманівськими сітками, а напівкорпуси є спільними для бджіл обох сімей. 9 Якщо замість напівкорпусів 16 рамкового вулика встановити корпуси, напівкорпуси 8 рамкового вулика то вулик використовується для методу двохматкового утримання бджіл. При використанні багатокорпусного 8 рамкового вулика для утримання двох сімей, або підсадки нуклеусів використовується від'ємне дно в якості діафрагми. Робота з вуликом по технології з приміненням різних методів бджільництва в основі не відрізняється від роботи з різними сучасними спеціально призначенними для цих цілей вуликами. Відмінність складає примінення надувних (ненадувних) чохлів-матраців, даху, підставки, дна, три з останніх які - багатофункціональні, використовуються пасічником для конкретних цілей. Робота з надувними чохлами-матрацами на великих пасіках виконується за допомогою малого переносного балона стисненого повітря з редуктором, за допомогою якого через ніпелі за лічені хвилини наповнюється повітрям надітий на вулик чохол-матрац. На приватних малих пасіках до 10 бджолосімей з успіхом використовується насос від автомашини, велосипеда. Для більшої надійності збереження об'єму чохол-матрац поділений на декілька горизонтальних відділень, нижню та верхню подушки, причому верхня подушка-шапка з стрічками із плівки, які розміщені напроти вентиляційних отворів даху і використовуються для отримання певного способу вентиляції, звичайного через отвори даху і подушки-шапки або кільцевого при закритих стрічками плівки отворів подушки-шапки з двох сторін, способом загибу стрічки в середину між дахом і подушкою-шапкою. Плівка заздалегідь закріплюється двома рівними петлями, які знаходяться з внутрішньої сторони подушки-шапки. При звичайному способі вентиляції стрічки плівки закріплені двома рівними петлями на верху зовні подушки-шапки, або зняті зовсім. Закріплення надувних подушок до надувного чохла-матраца виконується за допомогою петель розміщених по вертикалі одна проти одної дещо вище для подушки-шапки, а для чохла-матраца дещо нижче місця з'єднання. Петлі з'єднуються між собою з незначним натягом шляхом просування однієї в другу, а в вільні кінці просунутих петель по периметру чохла-матраца затягується пружна вірьовка (подібно до гумової) з кільцевим фігурним з'єднанням на кінцях вірьовки, кільця якого при натягу вірьовки і зближені їх накладають одне на 61714 10 одне з наступним зменшенням натягу, кільця зміщуються, одне з яких місцем закріплення заходить в довгастий паз другого і фіксується. Вище петель подушки-шапки, до її поверхні по периметру, за винятком місць де знаходиться плівка, яка закриває отвори вентиляції, прикріплена смуга подвійної плівки, яка після закріплення подушки-шапки закриває петлі і місце з'єднання чохла-матраца з подушкою, сама з'єднується кінцями за допомогою кільцевого з'єднання як у пружної вірьовки. Нижній ярус чохла-матраца, нижче подвійної плівки, яка закріплена по периметру, розділений по кутам на чотири сторони, відповідні сторонам вулика, торцеві з яких при необхідності можуть підійматись і утворювати доступ до вкладишів з планшетами, які виймаються і вставляються в весняний період при очищені планшетів від підмору бджіл. Нижня рівна подушка розміщена під дном з'єднується з чохлом-матрацом через отвори підставки, на якій установлений вулик подібно верхній подушці, з утворенням вікон проти вічок за рахунок пропуску фіксації петель і їх розтягненням вверх і вниз відповідно чохла-матраца і подушки. Після чого, подвійна плівка з отворами для вічок опускається з натягом вниз і з'єднується кінцями з фіксацією. При необхідності ревізії, підгодівлі сімей в ранньовесняний період, робота по зняттю верхової подушки-шапки виконується в зворотній послідовності до її закріплення, після чого відпущене пальцями пружне з'єднання саме звільняє частину петель, решту петель звільняє пасічник, а вільну подушку відкидає назад, де вона є спільною з чохлом-матрацом, тому зависає на ньому. Відкрита надувною подушкою з'ємна стеля знімається з даху за допомогою звільнення фіксації її від даху, потім незначним підняттям вгору з послідуючим натиском вперед від себе стеля повністю звільняється від косого пазового закріплення і вільно знімається. Після проведення ревізії, підгодівлі стеля і надувна подушка-шапка одіваються і фіксуються знову в зворотній послідовності їх зніманню. Матеріалом для виготовлення вулика використовується пластмаса марки АБС, а для чехламатраца - поліамідна плівка ПК-4, або інші матеріали, які по своїм характеристикам не гірші згаданих. 11 61714 12 13 Комп’ютерна верстка М. Клюкін 61714 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
