Аерозольний розпилювач (варіанти)

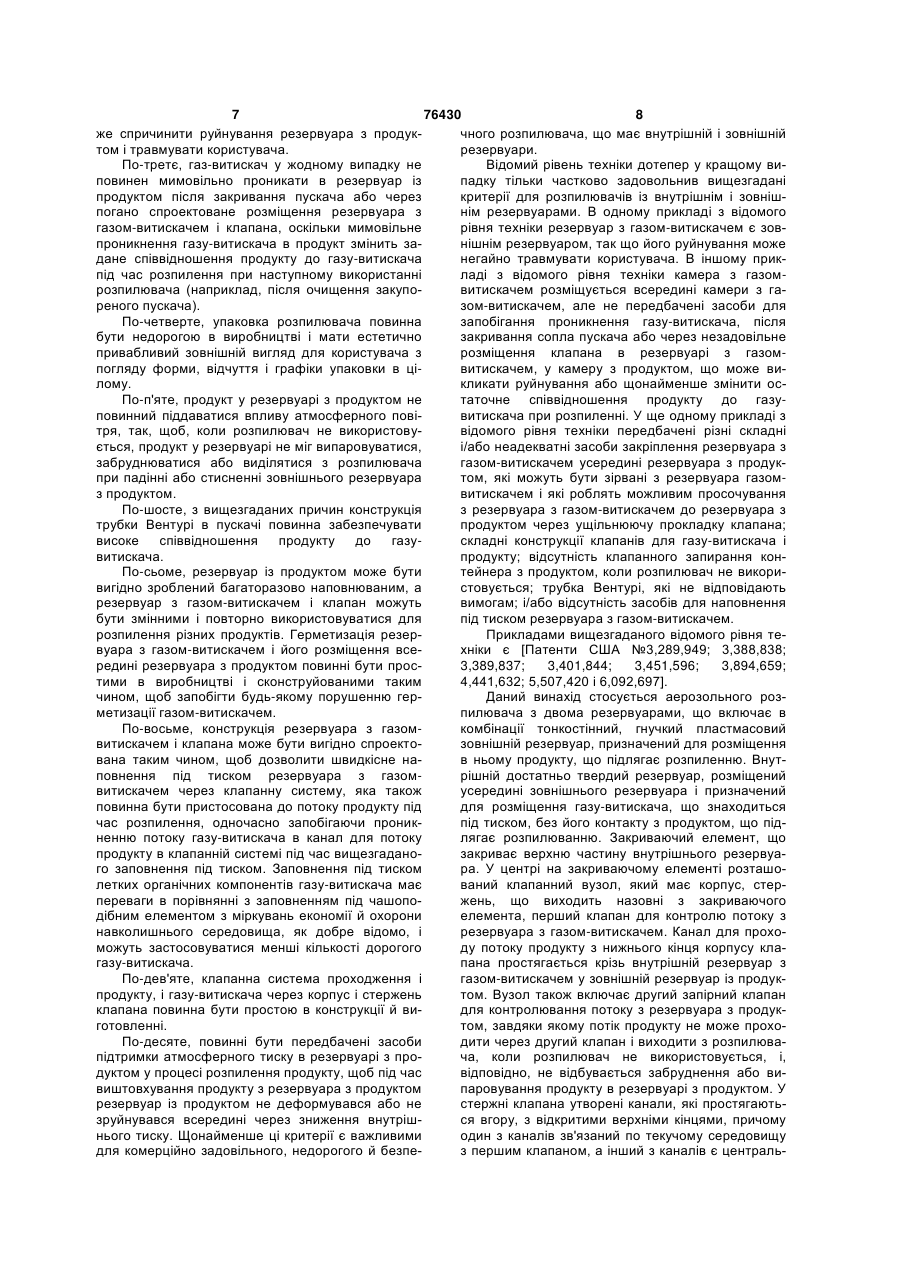

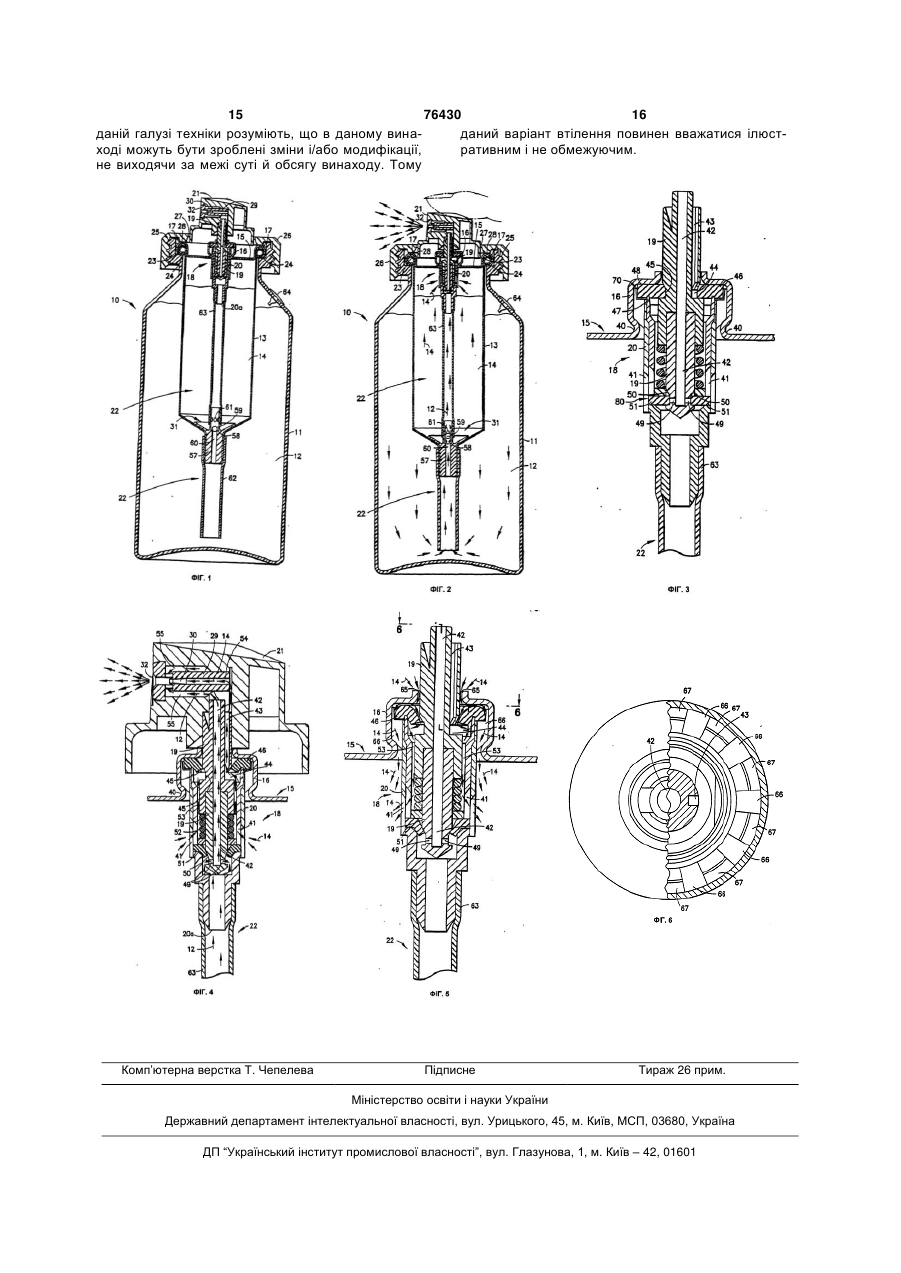

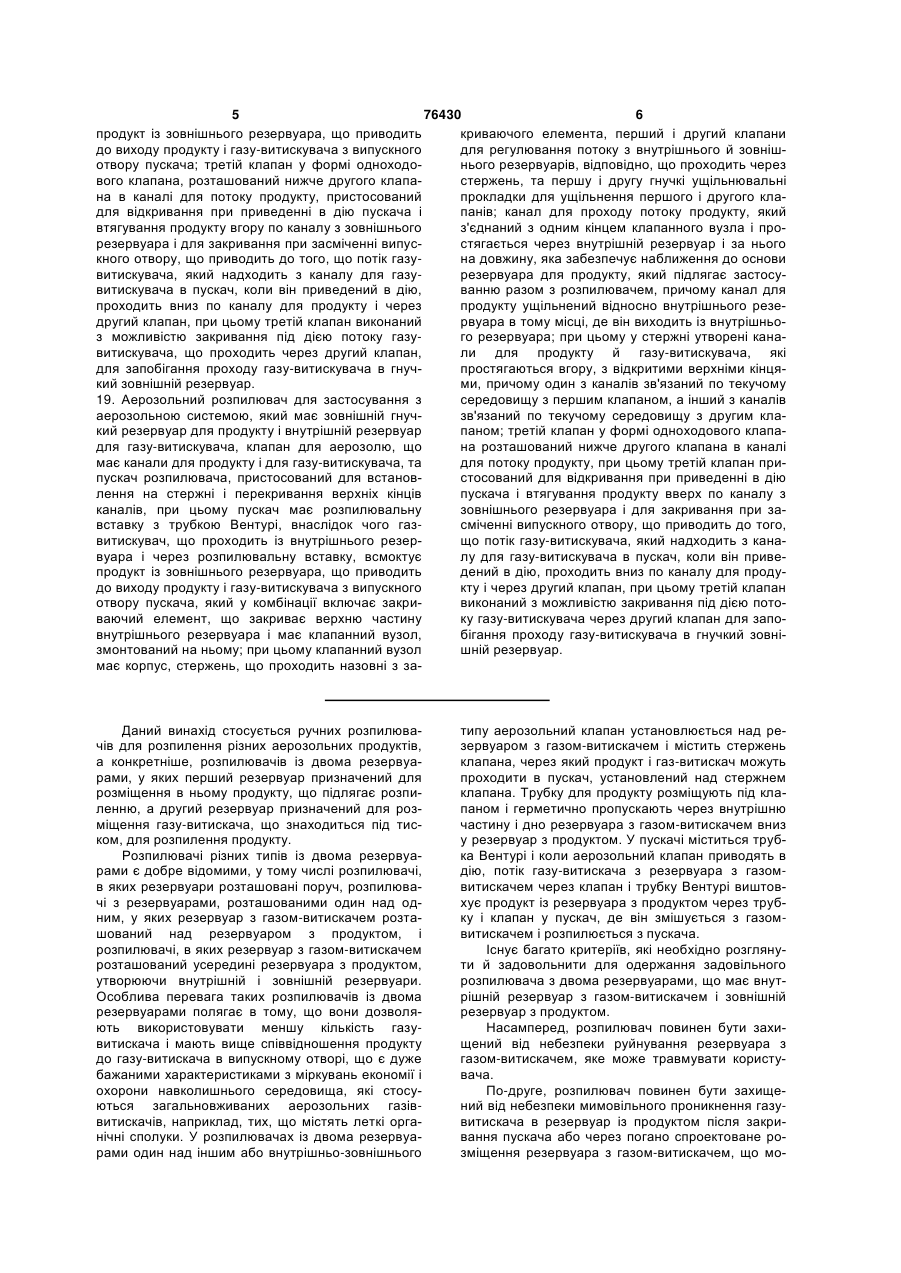

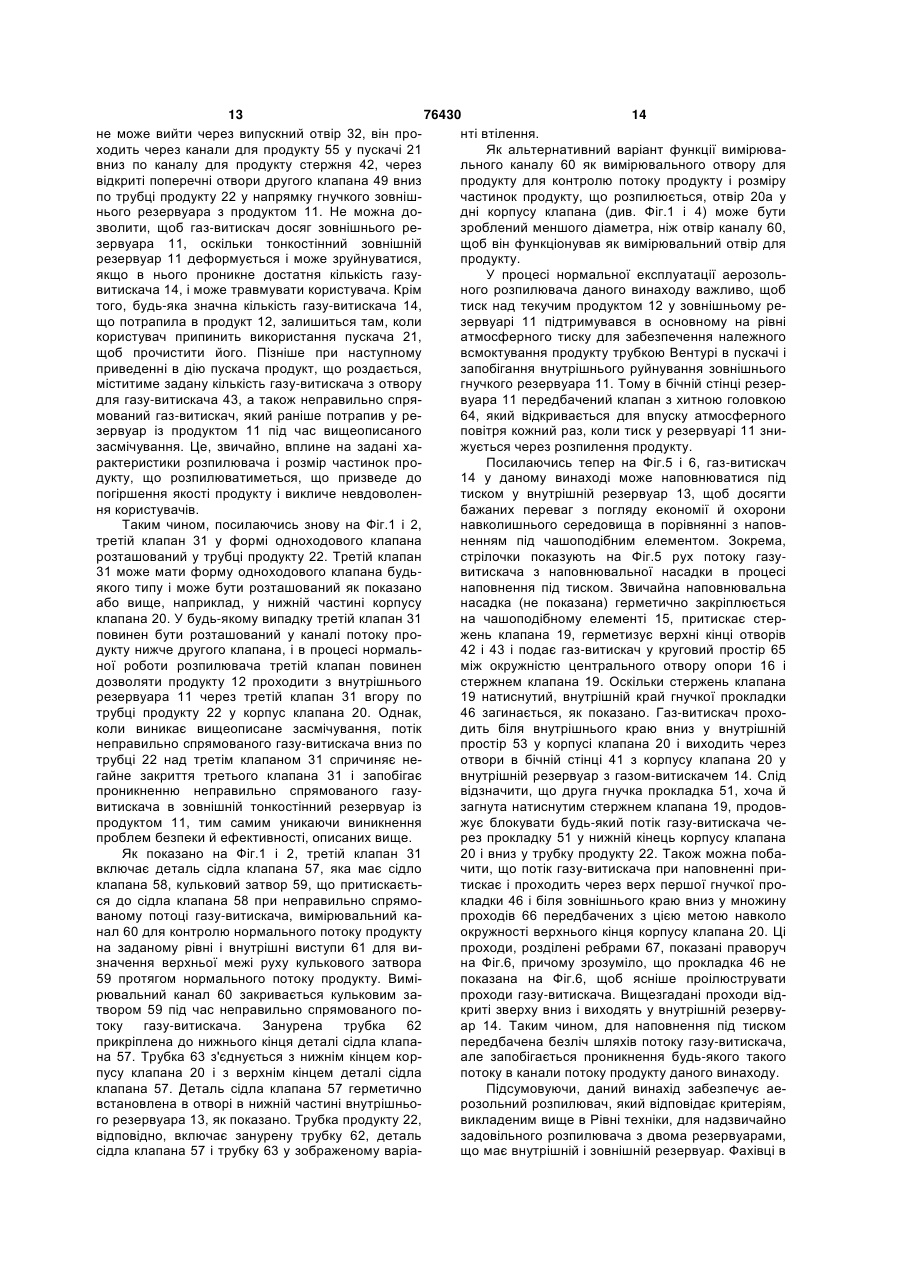

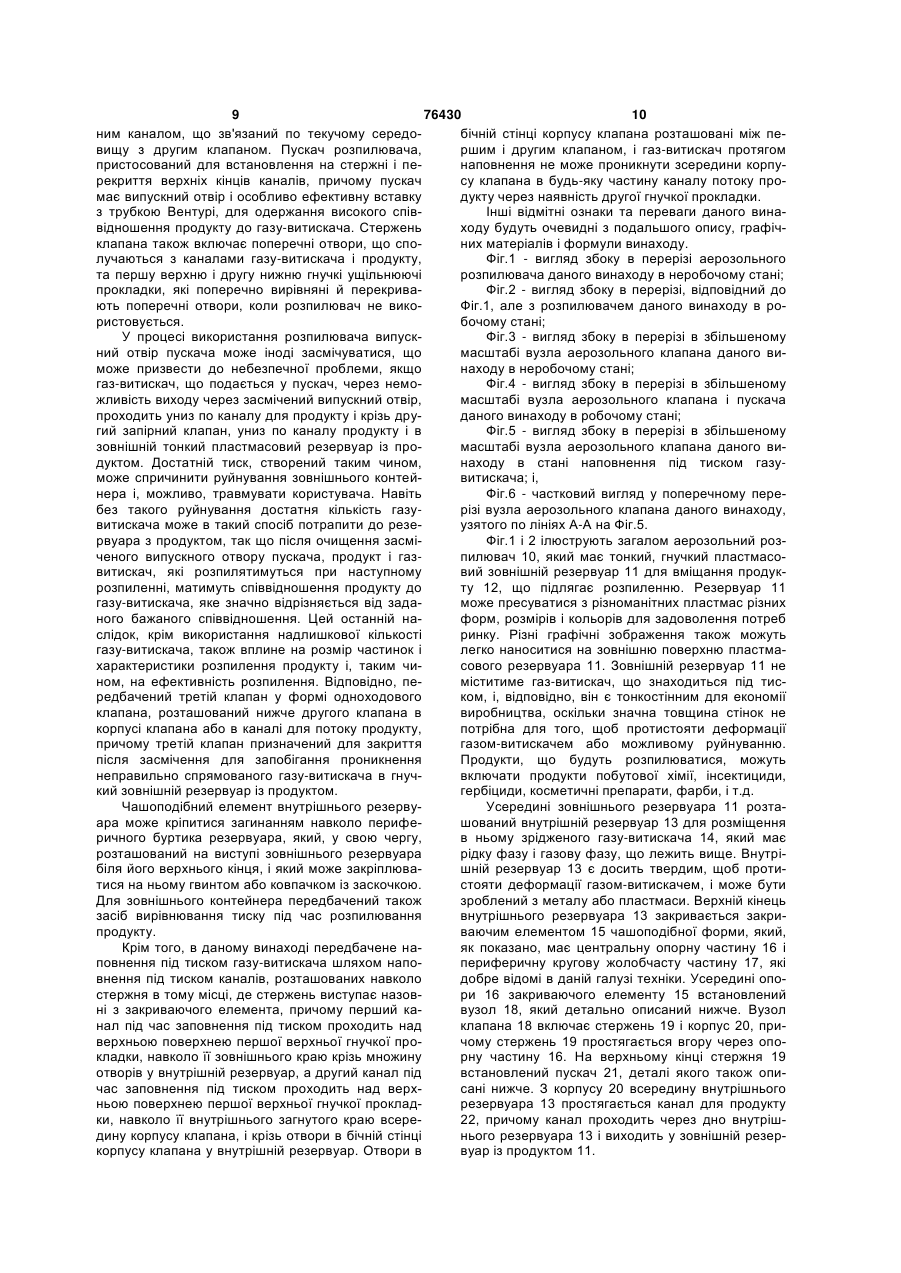

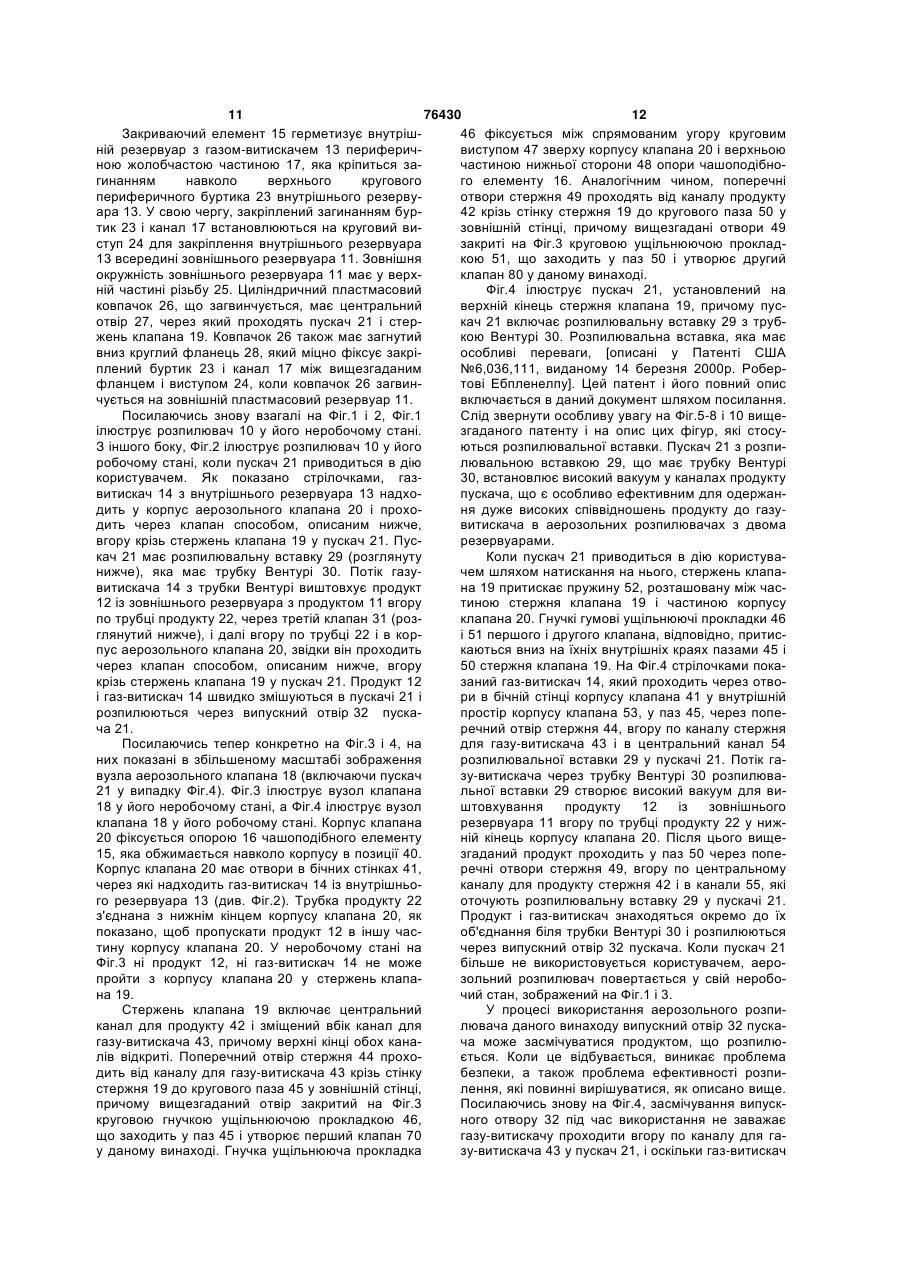

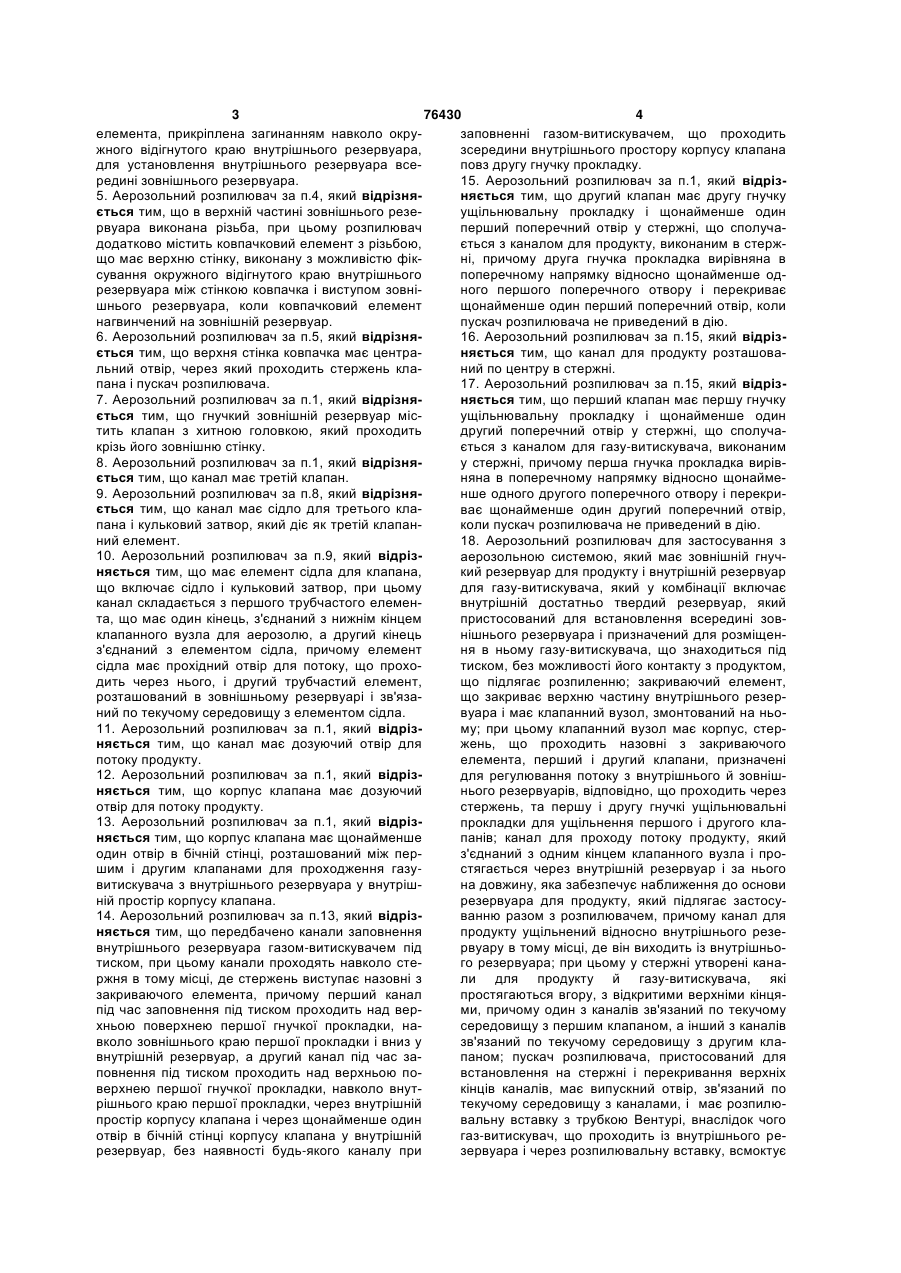

1. Аерозольний розпилювач, що містить тонкостінний, гнучкий пластмасовий зовнішній резервуар для розміщення в ньому продукту, що підлягає розпиленню; внутрішній, достатньо твердий резервуар, розміщений усередині зовнішнього резервуара для розміщення газу-витискувача, що знаходиться під тиском, без його контакту з продуктом, що підлягає розпилюванню; закриваючий елемент, що закриває верхню частину внутрішнього резервуара і має клапанний вузол, встановлений на ньому, при цьому вузол має корпус, стержень, що виходить назовні з закриваючого елемента, перший і другий клапани для контролювання потоку з зазначених внутрішнього й зовнішнього резервуарів, відповідно, що проходить через стержень, та першу і другу гнучкі ущільнювальні прокладки для ущільнення першого і другого клапанів; канал для проходу потоку продукту, який з'єднаний з одним кінцем клапанного вузла і простягається крізь внутрішній резервуар і за нього на довжину, яка забезпечує наближення до основи резервуара для продукту, який підлягає застосуванню разом з розпилювачем, причому канал для продукту ущільнений відносно внутрішнього резервуара в тому місці, де він виходить із внутрішнього резервуара; при цьому у стержні утворені канали для продукту й газу-витискувача, які простягаються вгору, з відкритими верхніми кінцями, причому один з каналів зв'язаний по текучому середовищу з першим клапаном, а інший з каналів зв'язаний по текучому середовищу з другим кла 2 (19) 1 3 76430 4 елемента, прикріплена загинанням навколо окрузаповненні газом-витискувачем, що проходить жного відігнутого краю внутрішнього резервуара, зсередини внутрішнього простору корпусу клапана для установлення внутрішнього резервуара всеповз другу гнучку прокладку. 15. Аерозольний розпилювач за п.1, який відрізредині зовнішнього резервуара. 5. Аерозольний розпилювач за п.4, який відрізняняється тим, що другий клапан має другу гнучку ється тим, що в верхній частині зовнішнього резеущільнювальну прокладку і щонайменше один рвуара виконана різьба, при цьому розпилювач перший поперечний отвір у стержні, що сполучадодатково містить ковпачковий елемент з різьбою, ється з каналом для продукту, виконаним в стержщо має верхню стінку, виконану з можливістю фікні, причому друга гнучка прокладка вирівняна в сування окружного відігнутого краю внутрішнього поперечному напрямку відносно щонайменше одрезервуара між стінкою ковпачка і виступом зовніного першого поперечного отвору і перекриває шнього резервуара, коли ковпачковий елемент щонайменше один перший поперечний отвір, коли нагвинчений на зовнішній резервуар. пускач розпилювача не приведений в дію. 6. Аерозольний розпилювач за п.5, який відрізня16. Аерозольний розпилювач за п.15, який відрізється тим, що верхня стінка ковпачка має центраняється тим, що канал для продукту розташовальний отвір, через який проходить стержень кланий по центру в стержні. 17. Аерозольний розпилювач за п.15, який відрізпана і пускач розпилювача. 7. Аерозольний розпилювач за п.1, який відрізняняється тим, що перший клапан має першу гнучку ється тим, що гнучкий зовнішній резервуар місущільнювальну прокладку і щонайменше один тить клапан з хитною головкою, який проходить другий поперечний отвір у стержні, що сполучакрізь його зовнішню стінку. ється з каналом для газу-витискувача, виконаним 8. Аерозольний розпилювач за п.1, який відрізняу стержні, причому перша гнучка прокладка вирівється тим, що канал має третій клапан. няна в поперечному напрямку відносно щонайме9. Аерозольний розпилювач за п.8, який відрізнянше одного другого поперечного отвору і перекриється тим, що канал має сідло для третього клаває щонайменше один другий поперечний отвір, пана і кульковий затвор, який діє як третій клапанколи пускач розпилювача не приведений в дію. ний елемент. 18. Аерозольний розпилювач для застосування з 10. Аерозольний розпилювач за п.9, який відрізаерозольною системою, який має зовнішній гнучняється тим, що має елемент сідла для клапана, кий резервуар для продукту і внутрішній резервуар що включає сідло і кульковий затвор, при цьому для газу-витискувача, який у комбінації включає канал складається з першого трубчастого елеменвнутрішній достатньо твердий резервуар, який та, що має один кінець, з'єднаний з нижнім кінцем пристосований для встановлення всередині зовклапанного вузла для аерозолю, а другий кінець нішнього резервуара і призначений для розміщенз'єднаний з елементом сідла, причому елемент ня в ньому газу-витискувача, що знаходиться підсідла має прохідний отвір для потоку, що прохотиском, без можливості його контакту з продуктом, дить через нього, і другий трубчастий елемент, що підлягає розпиленню; закриваючий елемент, розташований в зовнішньому резервуарі і зв'язащо закриває верхню частину внутрішнього резерний по текучому середовищу з елементом сідла. вуара і має клапанний вузол, змонтований на ньо11. Аерозольний розпилювач за п.1, який відрізму; при цьому клапанний вузол має корпус, стерняється тим, що канал має дозуючий отвір для жень, що проходить назовні з закриваючого потоку продукту. елемента, перший і другий клапани, призначені 12. Аерозольний розпилювач за п.1, який відріздля регулювання потоку з внутрішнього й зовнішняється тим, що корпус клапана має дозуючий нього резервуарів, відповідно, що проходить через отвір для потоку продукту. стержень, та першу і другу гнучкі ущільнювальні 13. Аерозольний розпилювач за п.1, який відрізпрокладки для ущільнення першого і другого кланяється тим, що корпус клапана має щонайменше панів; канал для проходу потоку продукту, який один отвір в бічній стінці, розташований між перз'єднаний з одним кінцем клапанного вузла і прошим і другим клапанами для проходження газустягається через внутрішній резервуар і за нього витискувача з внутрішнього резервуара у внутрішна довжину, яка забезпечує наближення до основи ній простір корпусу клапана. резервуара для продукту, який підлягає застосу14. Аерозольний розпилювач за п.13, який відрізванню разом з розпилювачем, причому канал для няється тим, що передбачено канали заповнення продукту ущільнений відносно внутрішнього резевнутрішнього резервуара газом-витискувачем під рвуару в тому місці, де він виходить із внутрішньотиском, при цьому канали проходять навколо стего резервуара; при цьому у стержні утворені канаржня в тому місці, де стержень виступає назовні з ли для продукту й газу-витискувача, які закриваючого елемента, причому перший канал простягаються вгору, з відкритими верхніми кінцяпід час заповнення під тиском проходить над верми, причому один з каналів зв'язаний по текучому хньою поверхнею першої гнучкої прокладки, насередовищу з першим клапаном, а інший з каналів вколо зовнішнього краю першої прокладки і вниз у зв'язаний по текучому середовищу з другим клавнутрішній резервуар, а другий канал під час запаном; пускач розпилювача, пристосований для повнення під тиском проходить над верхньою повстановлення на стержні і перекривання верхніх верхнею першої гнучкої прокладки, навколо внуткінців каналів, має випускний отвір, зв'язаний по рішнього краю першої прокладки, через внутрішній текучому середовищу з каналами, і має розпилюпростір корпусу клапана і через щонайменше один вальну вставку з трубкою Вентурі, внаслідок чого отвір в бічній стінці корпусу клапана у внутрішній газ-витискувач, що проходить із внутрішнього ререзервуар, без наявності будь-якого каналу при зервуара і через розпилювальну вставку, всмоктує 5 76430 6 продукт із зовнішнього резервуара, що приводить криваючого елемента, перший і другий клапани до виходу продукту і газу-витискувача з випускного для регулювання потоку з внутрішнього й зовнішотвору пускача; третій клапан у формі одноходонього резервуарів, відповідно, що проходить через вого клапана, розташований нижче другого клапастержень, та першу і другу гнучкі ущільнювальні на в каналі для потоку продукту, пристосований прокладки для ущільнення першого і другого кладля відкривання при приведенні в дію пускача і панів; канал для проходу потоку продукту, який втягування продукту вгору по каналу з зовнішнього з'єднаний з одним кінцем клапанного вузла і прорезервуара і для закривання при засміченні випусстягається через внутрішній резервуар і за нього кного отвору, що приводить до того, що потік газуна довжину, яка забезпечує наближення до основи витискувача, який надходить з каналу для газурезервуара для продукту, який підлягає застосувитискувача в пускач, коли він приведений в дію, ванню разом з розпилювачем, причому канал для проходить вниз по каналу для продукту і через продукту ущільнений відносно внутрішнього резедругий клапан, при цьому третій клапан виконаний рвуара в тому місці, де він виходить із внутрішньоз можливістю закривання під дією потоку газуго резервуара; при цьому у стержні утворені канавитискувача, що проходить через другий клапан, ли для продукту й газу-витискувача, які для запобігання проходу газу-витискувача в гнучпростягаються вгору, з відкритими верхніми кінцякий зовнішній резервуар. ми, причому один з каналів зв'язаний по текучому 19. Аерозольний розпилювач для застосування з середовищу з першим клапаном, а інший з каналів аерозольною системою, який має зовнішній гнучзв'язаний по текучому середовищу з другим клакий резервуар для продукту і внутрішній резервуар паном; третій клапан у формі одноходового клападля газу-витискувача, клапан для аерозолю, що на розташований нижче другого клапана в каналі має канали для продукту і для газу-витискувача, та для потоку продукту, при цьому третій клапан припускач розпилювача, пристосований для встановстосований для відкривання при приведенні в дію лення на стержні і перекривання верхніх кінців пускача і втягування продукту вверх по каналу з каналів, при цьому пускач має розпилювальну зовнішнього резервуара і для закривання при завставку з трубкою Вентурі, внаслідок чого газсміченні випускного отвору, що приводить до того, витискувач, що проходить із внутрішнього резерщо потік газу-витискувача, який надходить з канавуара і через розпилювальну вставку, всмоктує лу для газу-витискувача в пускач, коли він привепродукт із зовнішнього резервуара, що приводить дений в дію, проходить вниз по каналу для продудо виходу продукту і газу-витискувача з випускного кту і через другий клапан, при цьому третій клапан отвору пускача, який у комбінації включає закривиконаний з можливістю закривання під дією потоваючий елемент, що закриває верхню частину ку газу-витискувача через другий клапан для заповнутрішнього резервуара і має клапанний вузол, бігання проходу газу-витискувача в гнучкий зовнізмонтований на ньому; при цьому клапанний вузол шній резервуар. має корпус, стержень, що проходить назовні з за Даний винахід стосується ручних розпилювачів для розпилення різних аерозольних продуктів, а конкретніше, розпилювачів із двома резервуарами, у яких перший резервуар призначений для розміщення в ньому продукту, що підлягає розпиленню, а другий резервуар призначений для розміщення газу-витискача, що знаходиться під тиском, для розпилення продукту. Розпилювачі різних типів із двома резервуарами є добре відомими, у тому числі розпилювачі, в яких резервуари розташовані поруч, розпилювачі з резервуарами, розташованими один над одним, у яких резервуар з газом-витискачем розташований над резервуаром з продуктом, і розпилювачі, в яких резервуар з газом-витискачем розташований усередині резервуара з продуктом, утворюючи внутрішній і зовнішній резервуари. Особлива перевага таких розпилювачів із двома резервуарами полягає в тому, що вони дозволяють використовувати меншу кількість газувитискача і мають вище співвідношення продукту до газу-витискача в випускному отворі, що є дуже бажаними характеристиками з міркувань економії і охорони навколишнього середовища, які стосуються загальновживаних аерозольних газіввитискачів, наприклад, тих, що містять леткі органічні сполуки. У розпилювачах із двома резервуарами один над іншим або внутрішньо-зовнішнього типу аерозольний клапан установлюється над резервуаром з газом-витискачем і містить стержень клапана, через який продукт і газ-витискач можуть проходити в пускач, установлений над стержнем клапана. Трубку для продукту розміщують під клапаном і герметично пропускають через внутрішню частину і дно резервуара з газом-витискачем вниз у резервуар з продуктом. У пускачі міститься трубка Вентурі і коли аерозольний клапан приводять в дію, потік газу-витискача з резервуара з газомвитискачем через клапан і трубку Вентурі виштовхує продукт із резервуара з продуктом через трубку і клапан у пускач, де він змішується з газомвитискачем і розпилюється з пускача. Існує багато критеріїв, які необхідно розглянути й задовольнити для одержання задовільного розпилювача з двома резервуарами, що має внутрішній резервуар з газом-витискачем і зовнішній резервуар з продуктом. Насамперед, розпилювач повинен бути захищений від небезпеки руйнування резервуара з газом-витискачем, яке може травмувати користувача. По-друге, розпилювач повинен бути захищений від небезпеки мимовільного проникнення газувитискача в резервуар із продуктом після закривання пускача або через погано спроектоване розміщення резервуара з газом-витискачем, що мо 7 76430 8 же спричинити руйнування резервуара з продукчного розпилювача, що має внутрішній і зовнішній том і травмувати користувача. резервуари. По-третє, газ-витискач у жодному випадку не Відомий рівень техніки дотепер у кращому виповинен мимовільно проникати в резервуар із падку тільки частково задовольнив вищезгадані продуктом після закривання пускача або через критерії для розпилювачів із внутрішнім і зовнішпогано спроектоване розміщення резервуара з нім резервуарами. В одному прикладі з відомого газом-витискачем і клапана, оскільки мимовільне рівня техніки резервуар з газом-витискачем є зовпроникнення газу-витискача в продукт змінить занішнім резервуаром, так що його руйнування може дане співвідношення продукту до газу-витискача негайно травмувати користувача. В іншому прикпід час розпилення при наступному використанні ладі з відомого рівня техніки камера з газомрозпилювача (наприклад, після очищення закуповитискачем розміщується всередині камери з гареного пускача). зом-витискачем, але не передбачені засоби для По-четверте, упаковка розпилювача повинна запобігання проникнення газу-витискача, після бути недорогою в виробництві і мати естетично закривання сопла пускача або через незадовільне привабливий зовнішній вигляд для користувача з розміщення клапана в резервуарі з газомпогляду форми, відчуття і графіки упаковки в цівитискачем, у камеру з продуктом, що може вилому. кликати руйнування або щонайменше змінити осПо-п'яте, продукт у резервуарі з продуктом не таточне співвідношення продукту до газуповинний піддаватися впливу атмосферного повівитискача при розпиленні. У ще одному прикладі з тря, так, щоб, коли розпилювач не використовувідомого рівня техніки передбачені різні складні ється, продукт у резервуарі не міг випаровуватися, і/або неадекватні засоби закріплення резервуара з забруднюватися або виділятися з розпилювача газом-витискачем усередині резервуара з продукпри падінні або стисненні зовнішнього резервуара том, які можуть бути зірвані з резервуара газомз продуктом. витискачем і які роблять можливим просочування По-шосте, з вищезгаданих причин конструкція з резервуара з газом-витискачем до резервуара з трубки Вентурі в пускачі повинна забезпечувати продуктом через ущільнюючу прокладку клапана; високе співвідношення продукту до газускладні конструкції клапанів для газу-витискача і витискача. продукту; відсутність клапанного запирання конПо-сьоме, резервуар із продуктом може бути тейнера з продуктом, коли розпилювач не викоривигідно зроблений багаторазово наповнюваним, а стовується; трубка Вентурі, які не відповідають резервуар з газом-витискачем і клапан можуть вимогам; і/або відсутність засобів для наповнення бути змінними і повторно використовуватися для під тиском резервуара з газом-витискачем. розпилення різних продуктів. Герметизація резерПрикладами вищезгаданого відомого рівня тевуара з газом-витискачем і його розміщення всехніки є [Патенти США №3,289,949; 3,388,838; редині резервуара з продуктом повинні бути прос3,389,837; 3,401,844; 3,451,596; 3,894,659; тими в виробництві і сконструйованими таким 4,441,632; 5,507,420 і 6,092,697]. чином, щоб запобігти будь-якому порушенню герДаний винахід стосується аерозольного розметизації газом-витискачем. пилювача з двома резервуарами, що включає в По-восьме, конструкція резервуара з газомкомбінації тонкостінний, гнучкий пластмасовий витискачем і клапана може бути вигідно спроектозовнішній резервуар, призначений для розміщення вана таким чином, щоб дозволити швидкісне нав ньому продукту, що підлягає розпиленню. Внутповнення під тиском резервуара з газомрішній достатньо твердий резервуар, розміщений витискачем через клапанну систему, яка також усередині зовнішнього резервуара і призначений повинна бути пристосована до потоку продукту під для розміщення газу-витискача, що знаходиться час розпилення, одночасно запобігаючи проникпід тиском, без його контакту з продуктом, що підненню потоку газу-витискача в канал для потоку лягає розпилюванню. Закриваючий елемент, що продукту в клапанній системі під час вищезгаданозакриває верхню частину внутрішнього резервуаго заповнення під тиском. Заповнення під тиском ра. У центрі на закриваючому елементі розташолетких органічних компонентів газу-витискача має ваний клапанний вузол, який має корпус, стерпереваги в порівнянні з заповненням під чашопожень, що виходить назовні з закриваючого дібним елементом з міркувань економії й охорони елемента, перший клапан для контролю потоку з навколишнього середовища, як добре відомо, і резервуара з газом-витискачем. Канал для прохоможуть застосовуватися менші кількості дорогого ду потоку продукту з нижнього кінця корпусу клагазу-витискача. пана простягається крізь внутрішній резервуар з По-дев'яте, клапанна система проходження і газом-витискачем у зовнішній резервуар із продукпродукту, і газу-витискача через корпус і стержень том. Вузол також включає другий запірний клапан клапана повинна бути простою в конструкції й видля контролювання потоку з резервуара з продукготовленні. том, завдяки якому потік продукту не може прохоПо-десяте, повинні бути передбачені засоби дити через другий клапан і виходити з розпилювапідтримки атмосферного тиску в резервуарі з проча, коли розпилювач не використовується, і, дуктом у процесі розпилення продукту, щоб під час відповідно, не відбувається забруднення або вивиштовхування продукту з резервуара з продуктом паровування продукту в резервуарі з продуктом. У резервуар із продуктом не деформувався або не стержні клапана утворені канали, які простягаютьзруйнувався всередині через зниження внутрішся вгору, з відкритими верхніми кінцями, причому нього тиску. Щонайменше ці критерії є важливими один з каналів зв'язаний по текучому середовищу для комерційно задовільного, недорогого й безпез першим клапаном, а інший з каналів є централь 9 76430 10 ним каналом, що зв'язаний по текучому середобічній стінці корпусу клапана розташовані між певищу з другим клапаном. Пускач розпилювача, ршим і другим клапаном, і газ-витискач протягом пристосований для встановлення на стержні і пенаповнення не може проникнути зсередини корпурекриття верхніх кінців каналів, причому пускач су клапана в будь-яку частину каналу потоку промає випускний отвір і особливо ефективну вставку дукту через наявність другої гнучкої прокладки. з трубкою Вентурі, для одержання високого співІнші відмітні ознаки та переваги даного винавідношення продукту до газу-витискача. Стержень ходу будуть очевидні з подальшого опису, графічклапана також включає поперечні отвори, що споних матеріалів і формули винаходу. лучаються з каналами газу-витискача і продукту, Фіг.1 - вигляд збоку в перерізі аерозольного та першу верхню і другу нижню гнучкі ущільнюючі розпилювача даного винаходу в неробочому стані; прокладки, які поперечно вирівняні й перекриваФіг.2 - вигляд збоку в перерізі, відповідний до ють поперечні отвори, коли розпилювач не викоФіг.1, але з розпилювачем даного винаходу в рористовується. бочому стані; У процесі використання розпилювача випускФіг.3 - вигляд збоку в перерізі в збільшеному ний отвір пускача може іноді засмічуватися, що масштабі вузла аерозольного клапана даного виможе призвести до небезпечної проблеми, якщо находу в неробочому стані; газ-витискач, що подається у пускач, через немоФіг.4 - вигляд збоку в перерізі в збільшеному жливість виходу через засмічений випускний отвір, масштабі вузла аерозольного клапана і пускача проходить униз по каналу для продукту і крізь друданого винаходу в робочому стані; гий запірний клапан, униз по каналу продукту і в Фіг.5 - вигляд збоку в перерізі в збільшеному зовнішній тонкий пластмасовий резервуар із промасштабі вузла аерозольного клапана даного видуктом. Достатній тиск, створений таким чином, находу в стані наповнення під тиском газуможе спричинити руйнування зовнішнього контейвитискача; і, нера і, можливо, травмувати користувача. Навіть Фіг.6 - частковий вигляд у поперечному перебез такого руйнування достатня кількість газурізі вузла аерозольного клапана даного винаходу, витискача може в такий спосіб потрапити до резеузятого по лініях А-А на Фіг.5. рвуара з продуктом, так що після очищення засміФіг.1 і 2 ілюструють загалом аерозольний розченого випускного отвору пускача, продукт і газпилювач 10, який має тонкий, гнучкий пластмасовитискач, які розпилятимуться при наступному вий зовнішній резервуар 11 для вміщання продукрозпиленні, матимуть співвідношення продукту до ту 12, що підлягає розпиленню. Резервуар 11 газу-витискача, яке значно відрізняється від задаможе пресуватися з різноманітних пластмас різних ного бажаного співвідношення. Цей останній наформ, розмірів і кольорів для задоволення потреб слідок, крім використання надлишкової кількості ринку. Різні графічні зображення також можуть газу-витискача, також вплине на розмір частинок і легко наноситися на зовнішню поверхню пластмахарактеристики розпилення продукту і, таким чисового резервуара 11. Зовнішній резервуар 11 не ном, на ефективність розпилення. Відповідно, пеміститиме газ-витискач, що знаходиться під тисредбачений третій клапан у формі одноходового ком, і, відповідно, він є тонкостінним для економії клапана, розташований нижче другого клапана в виробництва, оскільки значна товщина стінок не корпусі клапана або в каналі для потоку продукту, потрібна для того, щоб протистояти деформації причому третій клапан призначений для закриття газом-витискачем або можливому руйнуванню. після засмічення для запобігання проникнення Продукти, що будуть розпилюватися, можуть неправильно спрямованого газу-витискача в гнучвключати продукти побутової хімії, інсектициди, кий зовнішній резервуар із продуктом. гербіциди, косметичні препарати, фарби, і т.д. Чашоподібний елемент внутрішнього резервуУсередині зовнішнього резервуара 11 розтаара може кріпитися загинанням навколо перифешований внутрішній резервуар 13 для розміщення ричного буртика резервуара, який, у свою чергу, в ньому зрідженого газу-витискача 14, який має розташований на виступі зовнішнього резервуара рідку фазу і газову фазу, що лежить вище. Внутрібіля його верхнього кінця, і який може закріплювашній резервуар 13 є досить твердим, щоб протитися на ньому гвинтом або ковпачком із заскочкою. стояти деформації газом-витискачем, і може бути Для зовнішнього контейнера передбачений також зроблений з металу або пластмаси. Верхній кінець засіб вирівнювання тиску під час розпилювання внутрішнього резервуара 13 закривається закрипродукту. ваючим елементом 15 чашоподібної форми, який, Крім того, в даному винаході передбачене наяк показано, має центральну опорну частину 16 і повнення під тиском газу-витискача шляхом напопериферичну кругову жолобчасту частину 17, які внення під тиском каналів, розташованих навколо добре відомі в даній галузі техніки. Усередині опостержня в тому місці, де стержень виступає назоври 16 закриваючого елементу 15 встановлений ні з закриваючого елемента, причому перший кавузол 18, який детально описаний нижче. Вузол нал під час заповнення під тиском проходить над клапана 18 включає стержень 19 і корпус 20, приверхньою поверхнею першої верхньої гнучкої прочому стержень 19 простягається вгору через опокладки, навколо її зовнішнього краю крізь множину рну частину 16. На верхньому кінці стержня 19 отворів у внутрішній резервуар, а другий канал під встановлений пускач 21, деталі якого також опичас заповнення під тиском проходить над верхсані нижче. З корпусу 20 всередину внутрішнього ньою поверхнею першої верхньої гнучкої прокладрезервуара 13 простягається канал для продукту ки, навколо її внутрішнього загнутого краю всере22, причому канал проходить через дно внутрішдину корпусу клапана, і крізь отвори в бічній стінці нього резервуара 13 і виходить у зовнішній резеркорпусу клапана у внутрішній резервуар. Отвори в вуар із продуктом 11. 11 76430 12 Закриваючий елемент 15 герметизує внутріш46 фіксується між спрямованим угору круговим ній резервуар з газом-витискачем 13 периферичвиступом 47 зверху корпусу клапана 20 і верхньою ною жолобчастою частиною 17, яка кріпиться зачастиною нижньої сторони 48 опори чашоподібногинанням навколо верхнього кругового го елементу 16. Аналогічним чином, поперечні периферичного буртика 23 внутрішнього резервуотвори стержня 49 проходять від каналу продукту ара 13. У свою чергу, закріплений загинанням бур42 крізь стінку стержня 19 до кругового паза 50 у тик 23 і канал 17 встановлюються на круговий визовнішній стінці, причому вищезгадані отвори 49 ступ 24 для закріплення внутрішнього резервуара закриті на Фіг.3 круговою ущільнюючою проклад13 всередині зовнішнього резервуара 11. Зовнішня кою 51, що заходить у паз 50 і утворює другий окружність зовнішнього резервуара 11 має у верхклапан 80 у даному винаході. ній частині різьбу 25. Циліндричний пластмасовий Фіг.4 ілюструє пускач 21, установлений на ковпачок 26, що загвинчується, має центральний верхній кінець стержня клапана 19, причому пусотвір 27, через який проходять пускач 21 і стеркач 21 включає розпилювальну вставку 29 з трубжень клапана 19. Ковпачок 26 також має загнутий кою Вентурі 30. Розпилювальна вставка, яка має вниз круглий фланець 28, який міцно фіксує закріособливі переваги, [описані у Патенті США плений буртик 23 і канал 17 між вищезгаданим №6,036,111, виданому 14 березня 2000р. Роберфланцем і виступом 24, коли ковпачок 26 загвинтові Ебпленелпу]. Цей патент і його повний опис чується на зовнішній пластмасовий резервуар 11. включається в даний документ шляхом посилання. Посилаючись знову взагалі на Фіг.1 і 2, Фіг.1 Слід звернути особливу увагу на Фіг.5-8 і 10 вищеілюструє розпилювач 10 у його неробочому стані. згаданого патенту і на опис цих фігур, які стосуЗ іншого боку, Фіг.2 ілюструє розпилювач 10 у його ються розпилювальної вставки. Пускач 21 з розпиробочому стані, коли пускач 21 приводиться в дію лювальною вставкою 29, що має трубку Вентурі користувачем. Як показано стрілочками, газ30, встановлює високий вакуум у каналах продукту витискач 14 з внутрішнього резервуара 13 надхопускача, що є особливо ефективним для одержандить у корпус аерозольного клапана 20 і прохоня дуже високих співвідношень продукту до газудить через клапан способом, описаним нижче, витискача в аерозольних розпилювачах з двома вгору крізь стержень клапана 19 у пускач 21. Пусрезервуарами. кач 21 має розпилювальну вставку 29 (розглянуту Коли пускач 21 приводиться в дію користуванижче), яка має трубку Вентурі 30. Потік газучем шляхом натискання на нього, стержень клапавитискача 14 з трубки Вентурі виштовхує продукт на 19 притискає пружину 52, розташовану між час12 із зовнішнього резервуара з продуктом 11 вгору тиною стержня клапана 19 і частиною корпусу по трубці продукту 22, через третій клапан 31 (розклапана 20. Гнучкі гумові ущільнюючі прокладки 46 глянутий нижче), і далі вгору по трубці 22 і в корі 51 першого і другого клапана, відповідно, притиспус аерозольного клапана 20, звідки він проходить каються вниз на їхніх внутрішніх краях пазами 45 і через клапан способом, описаним нижче, вгору 50 стержня клапана 19. На Фіг.4 стрілочками покакрізь стержень клапана 19 у пускач 21. Продукт 12 заний газ-витискач 14, який проходить через отвоі газ-витискач 14 швидко змішуються в пускачі 21 і ри в бічній стінці корпусу клапана 41 у внутрішній розпилюються через випускний отвір 32 пускапростір корпусу клапана 53, у паз 45, через попеча 21. речний отвір стержня 44, вгору по каналу стержня Посилаючись тепер конкретно на Фіг.3 і 4, на для газу-витискача 43 і в центральний канал 54 них показані в збільшеному масштабі зображення розпилювальної вставки 29 у пускачі 21. Потік гавузла аерозольного клапана 18 (включаючи пускач зу-витискача через трубку Вентурі 30 розпилюва21 у випадку Фіг.4). Фіг.3 ілюструє вузол клапана льної вставки 29 створює високий вакуум для ви18 у його неробочому стані, а Фіг.4 ілюструє вузол штовхування продукту 12 із зовнішнього клапана 18 у його робочому стані. Корпус клапана резервуара 11 вгору по трубці продукту 22 у ниж20 фіксується опорою 16 чашоподібного елементу ній кінець корпусу клапана 20. Після цього вище15, яка обжимається навколо корпусу в позиції 40. згаданий продукт проходить у паз 50 через попеКорпус клапана 20 має отвори в бічних стінках 41, речні отвори стержня 49, вгору по центральному через які надходить газ-витискач 14 із внутрішньоканалу для продукту стержня 42 і в канали 55, які го резервуара 13 (див. Фіг.2). Трубка продукту 22 оточують розпилювальну вставку 29 у пускачі 21. з'єднана з нижнім кінцем корпусу клапана 20, як Продукт і газ-витискач знаходяться окремо до їх показано, щоб пропускати продукт 12 в іншу часоб'єднання біля трубки Вентурі 30 і розпилюються тину корпусу клапана 20. У неробочому стані на через випускний отвір 32 пускача. Коли пускач 21 Фіг.3 ні продукт 12, ні газ-витискач 14 не може більше не використовується користувачем, аеропройти з корпусу клапана 20 у стержень клапазольний розпилювач повертається у свій неробона 19. чий стан, зображений на Фіг.1 і 3. Стержень клапана 19 включає центральний У процесі використання аерозольного розпиканал для продукту 42 і зміщений вбік канал для лювача даного винаходу випускний отвір 32 пускагазу-витискача 43, причому верхні кінці обох канача може засмічуватися продуктом, що розпилюлів відкриті. Поперечний отвір стержня 44 прохоється. Коли це відбувається, виникає проблема дить від каналу для газу-витискача 43 крізь стінку безпеки, а також проблема ефективності розпистержня 19 до кругового паза 45 у зовнішній стінці, лення, які повинні вирішуватися, як описано вище. причому вищезгаданий отвір закритий на Фіг.3 Посилаючись знову на Фіг.4, засмічування випусккруговою гнучкою ущільнюючою прокладкою 46, ного отвору 32 під час використання не заважає що заходить у паз 45 і утворює перший клапан 70 газу-витискачу проходити вгору по каналу для гау даному винаході. Гнучка ущільнююча прокладка зу-витискача 43 у пускач 21, і оскільки газ-витискач 13 76430 14 не може вийти через випускний отвір 32, він пронті втілення. ходить через канали для продукту 55 у пускачі 21 Як альтернативний варіант функції вимірювавниз по каналу для продукту стержня 42, через льного каналу 60 як вимірювального отвору для відкриті поперечні отвори другого клапана 49 вниз продукту для контролю потоку продукту і розміру по трубці продукту 22 у напрямку гнучкого зовнішчастинок продукту, що розпилюється, отвір 20а у нього резервуара з продуктом 11. Не можна додні корпусу клапана (див. Фіг.1 і 4) може бути зволити, щоб газ-витискач досяг зовнішнього резроблений меншого діаметра, ніж отвір каналу 60, зервуара 11, оскільки тонкостінний зовнішній щоб він функціонував як вимірювальний отвір для резервуар 11 деформується і може зруйнуватися, продукту. якщо в нього проникне достатня кількість газуУ процесі нормальної експлуатації аерозольвитискача 14, і може травмувати користувача. Крім ного розпилювача даного винаходу важливо, щоб того, будь-яка значна кількість газу-витискача 14, тиск над текучим продуктом 12 у зовнішньому рещо потрапила в продукт 12, залишиться там, коли зервуарі 11 підтримувався в основному на рівні користувач припинить використання пускача 21, атмосферного тиску для забезпечення належного щоб прочистити його. Пізніше при наступному всмоктування продукту трубкою Вентурі в пускачі і приведенні в дію пускача продукт, що роздається, запобігання внутрішнього руйнування зовнішнього міститиме задану кількість газу-витискача з отвору гнучкого резервуара 11. Тому в бічній стінці резердля газу-витискача 43, а також неправильно спрявуара 11 передбачений клапан з хитною головкою мований газ-витискач, який раніше потрапив у ре64, який відкривається для впуску атмосферного зервуар із продуктом 11 під час вищеописаного повітря кожний раз, коли тиск у резервуарі 11 знизасмічування. Це, звичайно, вплине на задані хажується через розпилення продукту. рактеристики розпилювача і розмір частинок проПосилаючись тепер на Фіг.5 і 6, газ-витискач дукту, що розпилюватиметься, що призведе до 14 у даному винаході може наповнюватися під погіршення якості продукту і викличе невдоволентиском у внутрішній резервуар 13, щоб досягти ня користувачів. бажаних переваг з погляду економії й охорони Таким чином, посилаючись знову на Фіг.1 і 2, навколишнього середовища в порівнянні з наповтретій клапан 31 у формі одноходового клапана ненням під чашоподібним елементом. Зокрема, розташований у трубці продукту 22. Третій клапан стрілочки показують на Фіг.5 рух потоку газу31 може мати форму одноходового клапана будьвитискача з наповнювальної насадки в процесі якого типу і може бути розташований як показано наповнення під тиском. Звичайна наповнювальна або вище, наприклад, у нижній частині корпусу насадка (не показана) герметично закріплюється клапана 20. У будь-якому випадку третій клапан 31 на чашоподібному елементі 15, притискає стерповинен бути розташований у каналі потоку прожень клапана 19, герметизує верхні кінці отворів дукту нижче другого клапана, і в процесі нормаль42 і 43 і подає газ-витискач у круговий простір 65 ної роботи розпилювача третій клапан повинен між окружністю центрального отвору опори 16 і дозволяти продукту 12 проходити з внутрішнього стержнем клапана 19. Оскільки стержень клапана резервуара 11 через третій клапан 31 вгору по 19 натиснутий, внутрішній край гнучкої прокладки трубці продукту 22 у корпус клапана 20. Однак, 46 загинається, як показано. Газ-витискач прохоколи виникає вищеописане засмічування, потік дить біля внутрішнього краю вниз у внутрішній неправильно спрямованого газу-витискача вниз по простір 53 у корпусі клапана 20 і виходить через трубці 22 над третім клапаном 31 спричиняє неотвори в бічній стінці 41 з корпусу клапана 20 у гайне закриття третього клапана 31 і запобігає внутрішній резервуар з газом-витискачем 14. Слід проникненню неправильно спрямованого газувідзначити, що друга гнучка прокладка 51, хоча й витискача в зовнішній тонкостінний резервуар із загнута натиснутим стержнем клапана 19, продовпродуктом 11, тим самим уникаючи виникнення жує блокувати будь-який потік газу-витискача чепроблем безпеки й ефективності, описаних вище. рез прокладку 51 у нижній кінець корпусу клапана Як показано на Фіг.1 і 2, третій клапан 31 20 і вниз у трубку продукту 22. Також можна побавключає деталь сідла клапана 57, яка має сідло чити, що потік газу-витискача при наповненні приклапана 58, кульковий затвор 59, що притискаєтьтискає і проходить через верх першої гнучкої прося до сідла клапана 58 при неправильно спрямокладки 46 і біля зовнішнього краю вниз у множину ваному потоці газу-витискача, вимірювальний капроходів 66 передбачених з цією метою навколо нал 60 для контролю нормального потоку продукту окружності верхнього кінця корпусу клапана 20. Ці на заданому рівні і внутрішні виступи 61 для випроходи, розділені ребрами 67, показані праворуч значення верхньої межі руху кулькового затвора на Фіг.6, причому зрозуміло, що прокладка 46 не 59 протягом нормального потоку продукту. Виміпоказана на Фіг.6, щоб ясніше проілюструвати рювальний канал 60 закривається кульковим запроходи газу-витискача. Вищезгадані проходи відтвором 59 під час неправильно спрямованого покриті зверху вниз і виходять у внутрішній резервутоку газу-витискача. Занурена трубка 62 ар 14. Таким чином, для наповнення під тиском прикріплена до нижнього кінця деталі сідла клапапередбачена безліч шляхів потоку газу-витискача, на 57. Трубка 63 з'єднується з нижнім кінцем корале запобігається проникнення будь-якого такого пусу клапана 20 і з верхнім кінцем деталі сідла потоку в канали потоку продукту даного винаходу. клапана 57. Деталь сідла клапана 57 герметично Підсумовуючи, даний винахід забезпечує аевстановлена в отворі в нижній частині внутрішньорозольний розпилювач, який відповідає критеріям, го резервуара 13, як показано. Трубка продукту 22, викладеним вище в Рівні техніки, для надзвичайно відповідно, включає занурену трубку 62, деталь задовільного розпилювача з двома резервуарами, сідла клапана 57 і трубку 63 у зображеному варіащо має внутрішній і зовнішній резервуар. Фахівці в 15 76430 16 даній галузі техніки розуміють, що в даному винаданий варіант втілення повинен вважатися ілюстході можуть бути зроблені зміни і/або модифікації, ративним і не обмежуючим. не виходячи за межі суті й обсягу винаходу. Тому Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
