Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ла

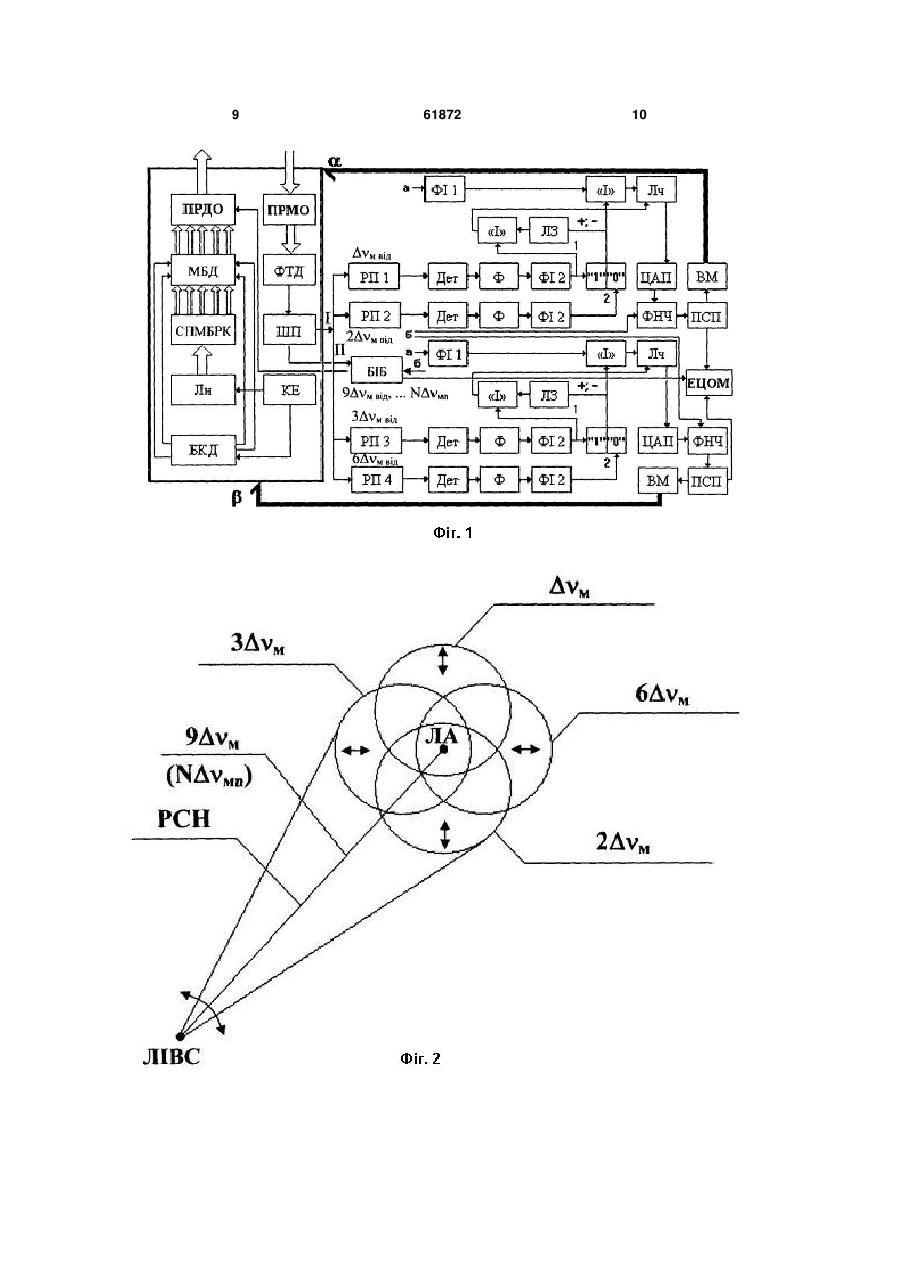

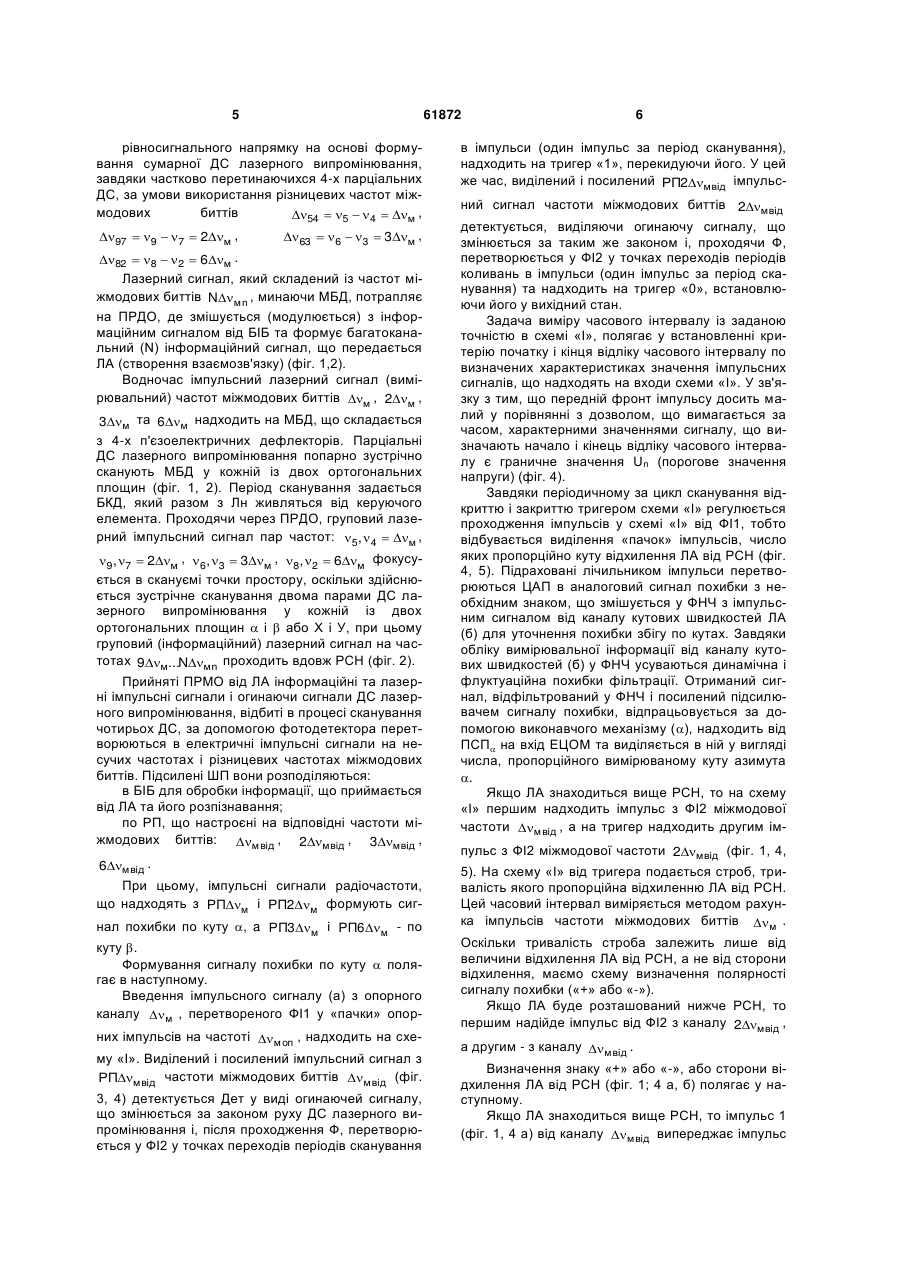

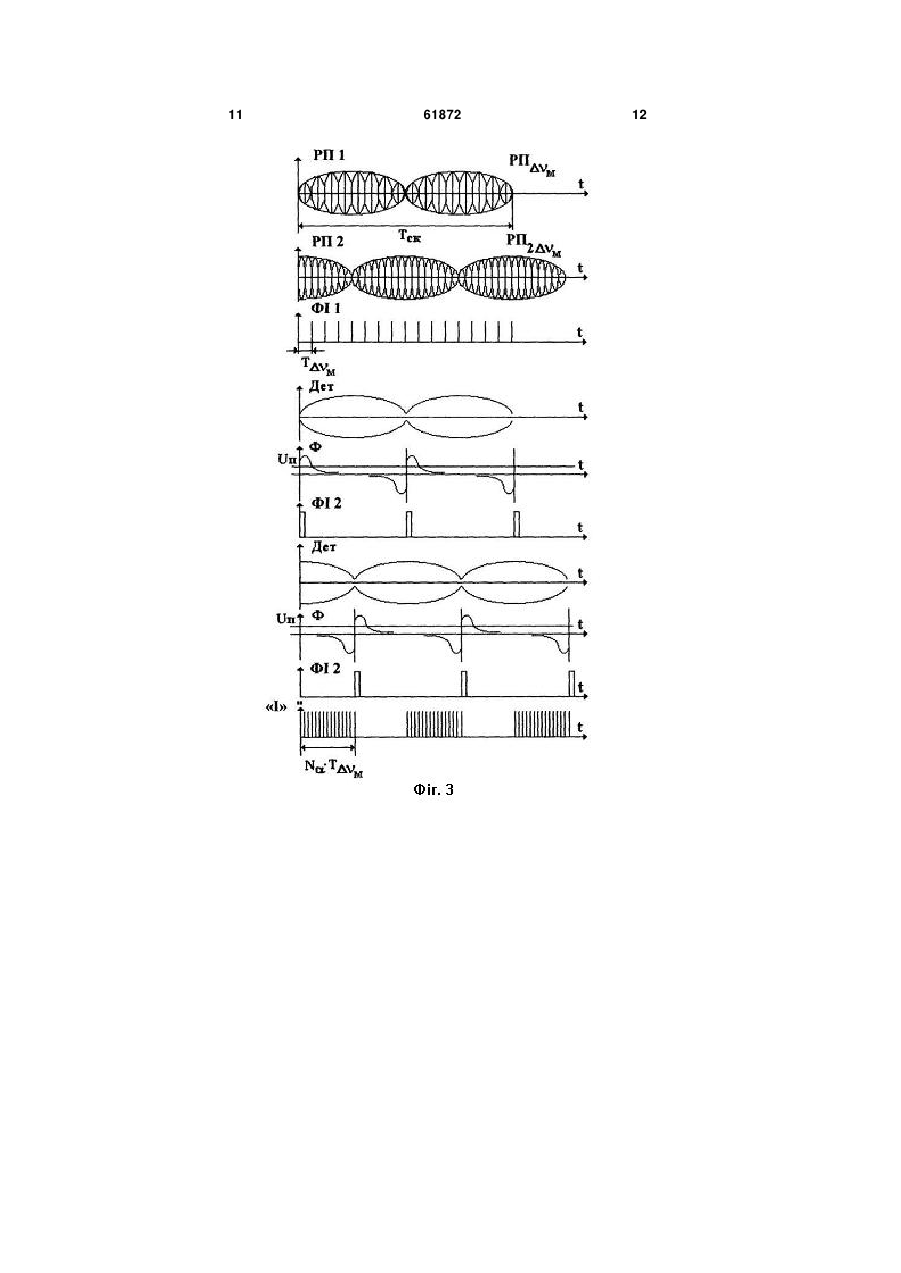

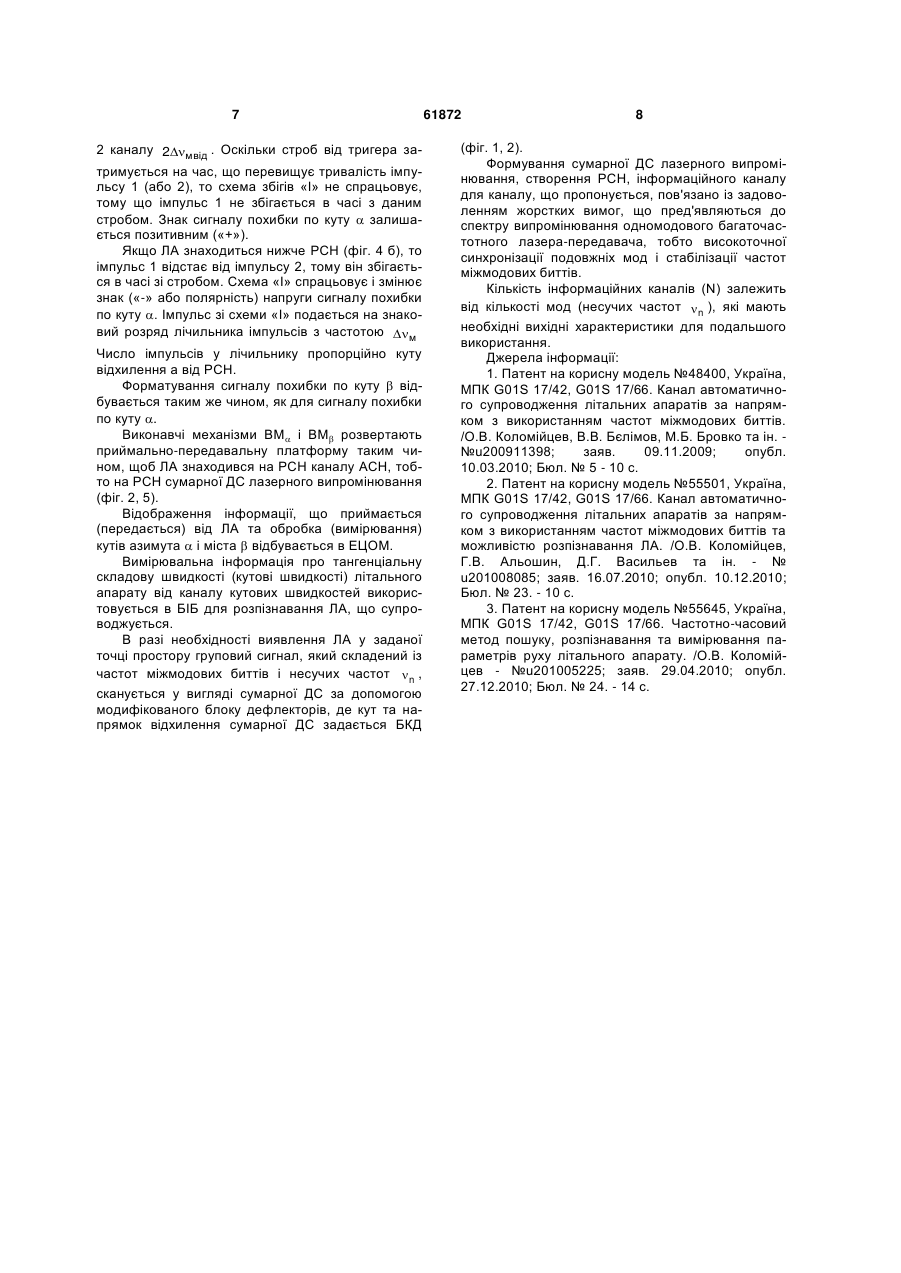

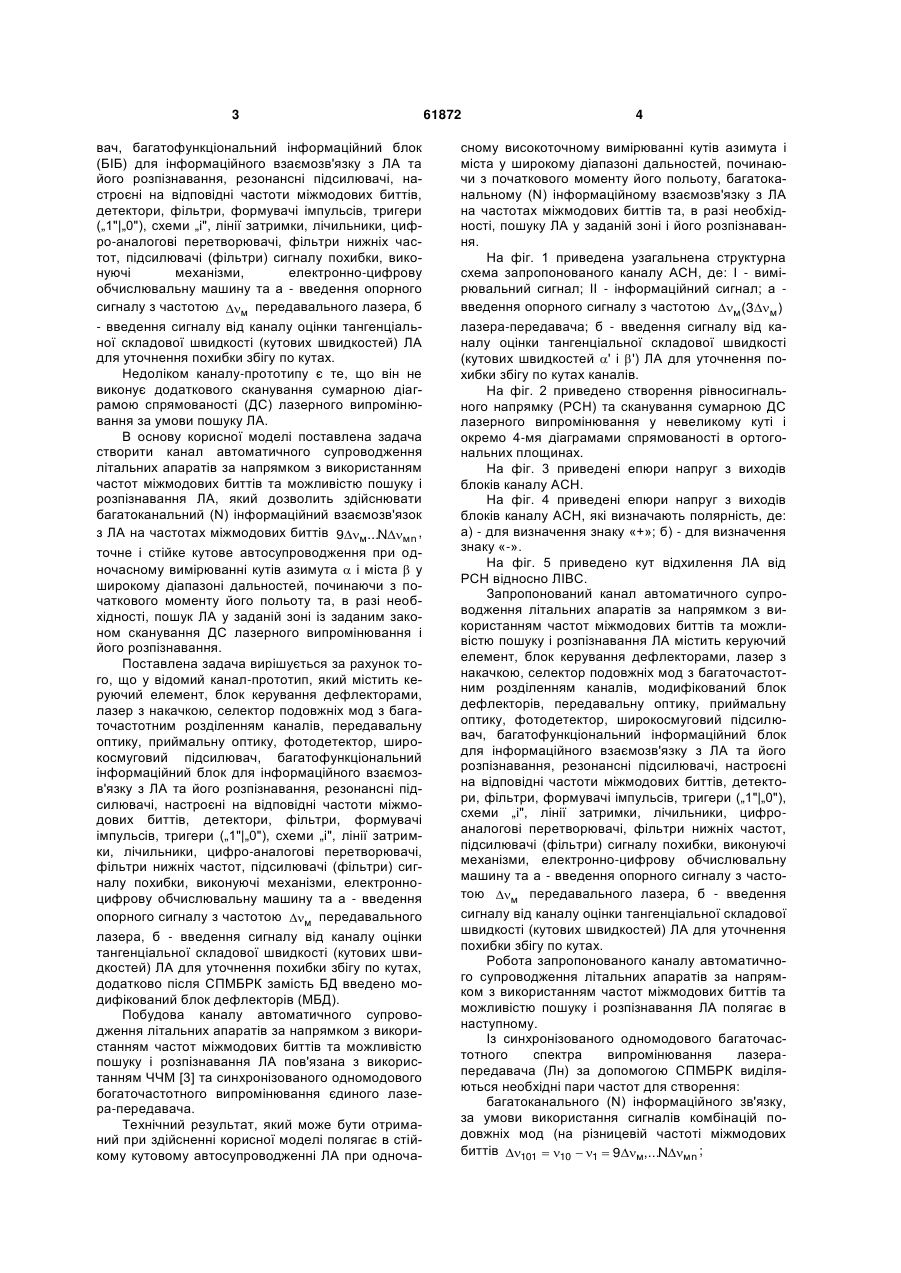

Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розді U 1 3 вач, багатофункціональний інформаційний блок (БІБ) для інформаційного взаємозв'язку з ЛА та його розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1"|„0"), схеми „і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Недоліком каналу-прототипу є те, що він не виконує додаткового сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання за умови пошуку ЛА. В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на частотах міжмодових биттів 9м...Nмn , точне і стійке кутове автосупроводження при одночасному вимірюванні кутів азимута  і міста  у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, пошук ЛА у заданій зоні із заданим законом сканування ДС лазерного випромінювання і його розпізнавання. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок для інформаційного взаємозв'язку з ЛА та його розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1"|„0"), схеми „і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронноцифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах, додатково після СПМБРК замість БД введено модифікований блок дефлекторів (МБД). Побудова каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА пов'язана з використанням ЧЧМ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в стійкому кутовому автосупроводженні ЛА при одноча 61872 4 сному високоточному вимірюванні кутів азимута і міста у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ЛА на частотах міжмодових биттів та, в разі необхідності, пошуку ЛА у заданій зоні і його розпізнавання. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу ACH, де: І - вимірювальний сигнал; II - інформаційний сигнал; а введення опорного сигналу з частотою м(3м ) лазера-передавача; б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей ' і ') ЛА для уточнення похибки збігу по кутах каналів. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС лазерного випромінювання у невеликому куті і окремо 4-мя діаграмами спрямованості в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків каналу ACH. На фіг. 4 приведені епюри напруг з виходів блоків каналу ACH, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На фіг. 5 приведено кут відхилення ЛА від РСН відносно ЛІВС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок для інформаційного взаємозв'язку з ЛА та його розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1"|„0"), схеми „і", лінії затримки, лічильники, цифроаналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою СПМБРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101  10  1  9м,...Nмn ; 5 61872 рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних ДС, за умови використання різницевих частот міжмодових биттів 54  5  4  м , 97  9  7  2м , 63  6  3  3м , 82  8  2  6м . Лазерний сигнал, який складений із частот міжмодових биттів Nмn , минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1,2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м , 2м , 3м та 6м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній із двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот: 5,  4  м , 9, 7  2м , 6, 3  3м , 8, 2  6м фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У, при цьому груповий (інформаційний) лазерний сигнал на частотах 9м...Nмn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; по РП, що настроєні на відповідні частоти міжмодових биттів: м від , 2м від , 3м від , 6м від . При цьому, імпульсні сигнали радіочастоти, що надходять з РПм і РП2м формують сигнал похибки по куту , a РП3м і РП6м - по куту . Формування сигналу похибки по куту  полягає в наступному. Введення імпульсного сигналу (а) з опорного каналу м , перетвореного ФІ1 у «пачки» опорних імпульсів на частоті м оп , надходить на схему «І». Виділений і посилений імпульсний сигнал з РПм від частоти міжмодових биттів м від (фіг. 3, 4) детектується Дет у виді огинаючей сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точках переходів періодів сканування 6 в імпульси (один імпульс за період сканування), надходить на тригер «1», перекидуючи його. У цей же час, виділений і посилений РП2м від імпульсний сигнал частоти міжмодових биттів 2м від детектується, виділяючи огинаючу сигналу, що змінюється за таким же законом і, проходячи Ф, перетворюється у ФІ2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер «0», встановлюючи його у вихідний стан. Задача виміру часового інтервалу із заданою точністю в схемі «І», полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми «І». У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають начало і кінець відліку часового інтервалу є граничне значення Un (порогове значення напруги) (фіг. 4). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми «І» регулюється проходження імпульсів у схемі «І» від ФІ1, тобто відбувається виділення «пачок» імпульсів, число яких пропорційно куту відхилення ЛА від РСН (фіг. 4, 5). Підраховані лічильником імпульси перетворюються ЦАП в аналоговий сигнал похибки з необхідним знаком, що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Отриманий сигнал, відфільтрований у ФНЧ і посилений підсилювачем сигналу похибки, відпрацьовується за допомогою виконавчого механізму (), надходить від ПСП на вхід ЕЦОМ та виділяється в ній у вигляді числа, пропорційного вимірюваному куту азимута . Якщо ЛА знаходиться вище РСН, то на схему «І» першим надходить імпульс з ФІ2 міжмодової частоти м від , а на тригер надходить другим імпульс з ФІ2 міжмодової частоти 2м від (фіг. 1, 4, 5). На схему «І» від тригера подається строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом рахунка імпульсів частоти міжмодових биттів м . Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки («+» або «-»). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 2м від , а другим - з каналу м від . Визначення знаку «+» або «-», або сторони відхилення ЛА від РСН (фіг. 1; 4 а, б) полягає у наступному. Якщо ЛА знаходиться вище РСН, то імпульс 1 (фіг. 1, 4 а) від каналу м від випереджає імпульс 7 2 каналу 2м від . Оскільки строб від тригера затримується на час, що перевищує тривалість імпульсу 1 (або 2), то схема збігів «І» не спрацьовує, тому що імпульс 1 не збігається в часі з даним стробом. Знак сигналу похибки по куту  залишається позитивним («+»). Якщо ЛА знаходиться нижче РСН (фіг. 4 б), то імпульс 1 відстає від імпульсу 2, тому він збігається в часі зі стробом. Схема «І» спрацьовує і змінює знак («-» або полярність) напруги сигналу похибки по куту . Імпульс зі схеми «І» подається на знаковий розряд лічильника імпульсів з частотою м Число імпульсів у лічильнику пропорційно куту відхилення а від РСН. Форматування сигналу похибки по куту  відбувається таким же чином, як для сигналу похибки по куту . Виконавчі механізми ВМ і ВМ розвертають приймально-передавальну платформу таким чином, щоб ЛА знаходився на РСН каналу АСН, тобто на РСН сумарної ДС лазерного випромінювання (фіг. 2, 5). Відображення інформації, що приймається (передається) від ЛА та обробка (вимірювання) кутів азимута  і міста  відбувається в ЕЦОМ. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) літального апарату від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений із частот міжмодових биттів і несучих частот  n , сканується у вигляді сумарної ДС за допомогою модифікованого блоку дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД 61872 8 (фіг. 1, 2). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот  n ), які мають необхідні вихідні характеристики для подальшого використання. Джерела інформації: 1. Патент на корисну модель №48400, Україна, МПК G01S 17/42, G01S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів. /О.В. Коломійцев, В.В. Бєлімов, М.Б. Бровко та ін. №u200911398; заяв. 09.11.2009; опубл. 10.03.2010; Бюл. № 5 - 10 с. 2. Патент на корисну модель №55501, Україна, МПК G01S 17/42, G01S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком з використанням частот міжмодових биттів та можливістю розпізнавання ЛА. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильев та ін. - № u201008085; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23. - 10 с. 3. Патент на корисну модель №55645, Україна, МПК G01S 17/42, G01S 17/66. Частотно-часовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - №u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 9 61872 10 11 61872 12 13 Комп’ютерна верстка А. Крулевський 61872 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
