Пристрій для вимірювання рівня рідини в каліброваних посудинах
Номер патенту: 639
Опубліковано: 16.10.2000
Автори: Яніковський Анатолій Йосипович, Таушан Євген Миколайович, Шувалов Валерій Федорович, Глінін Геннадій Павлович
Формула / Реферат

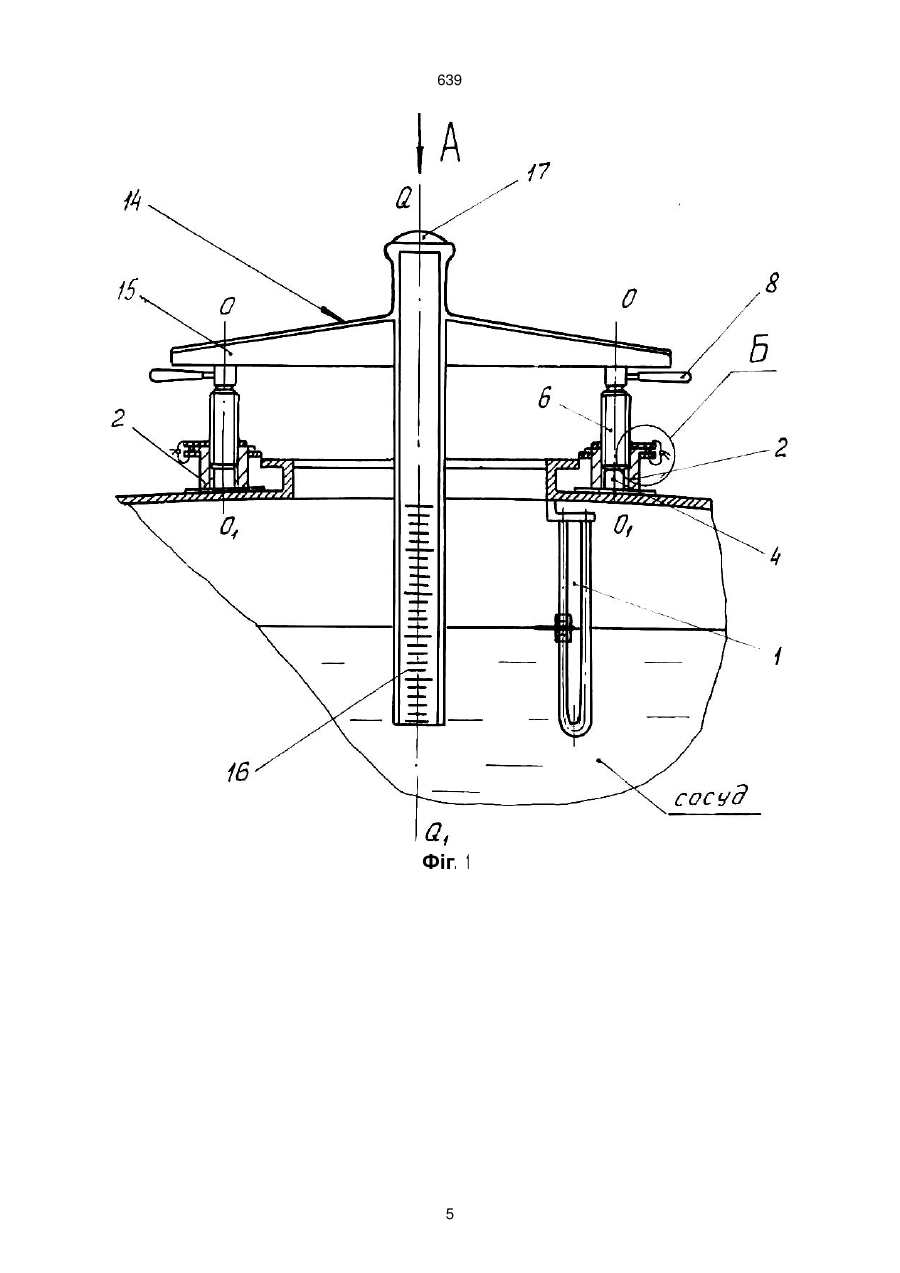

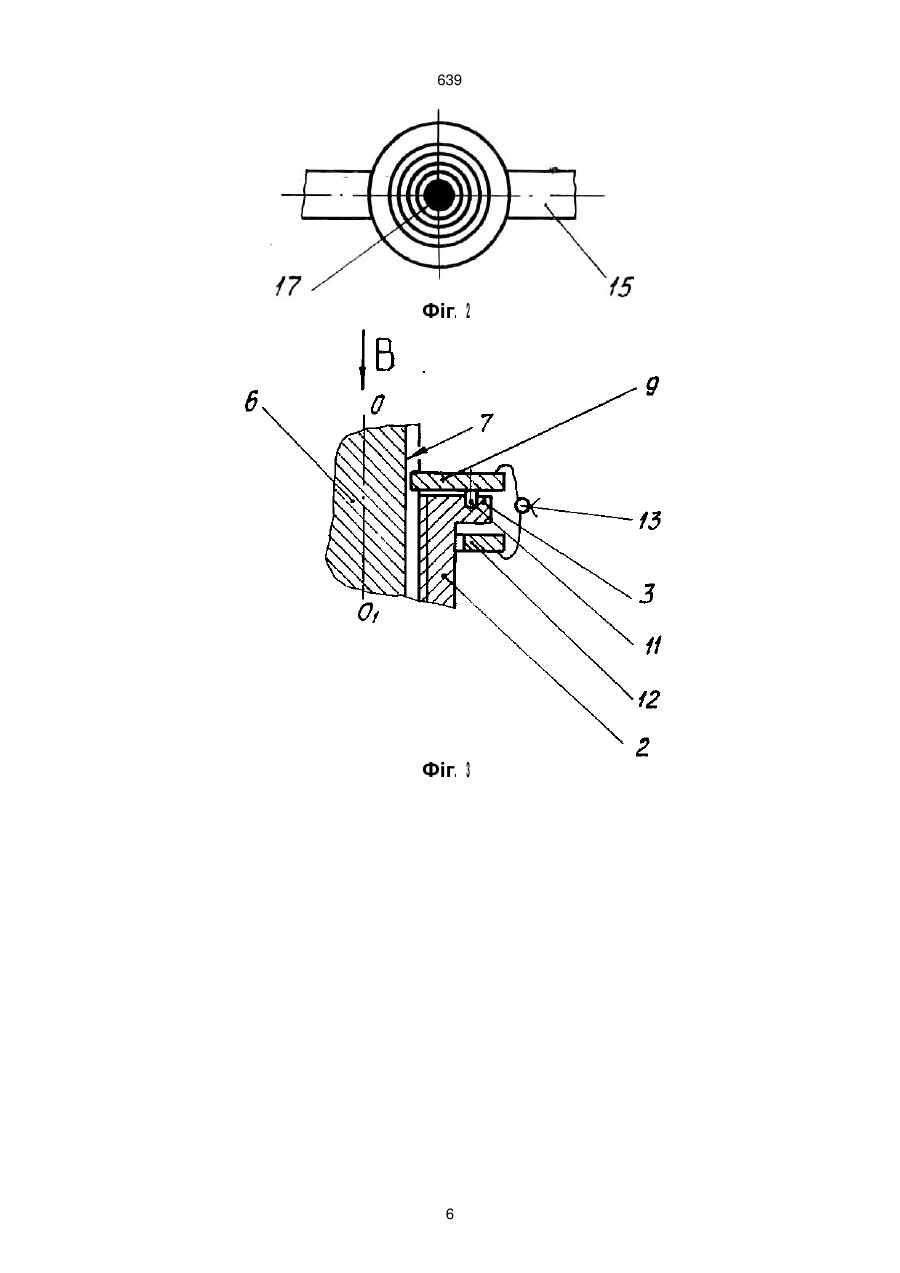

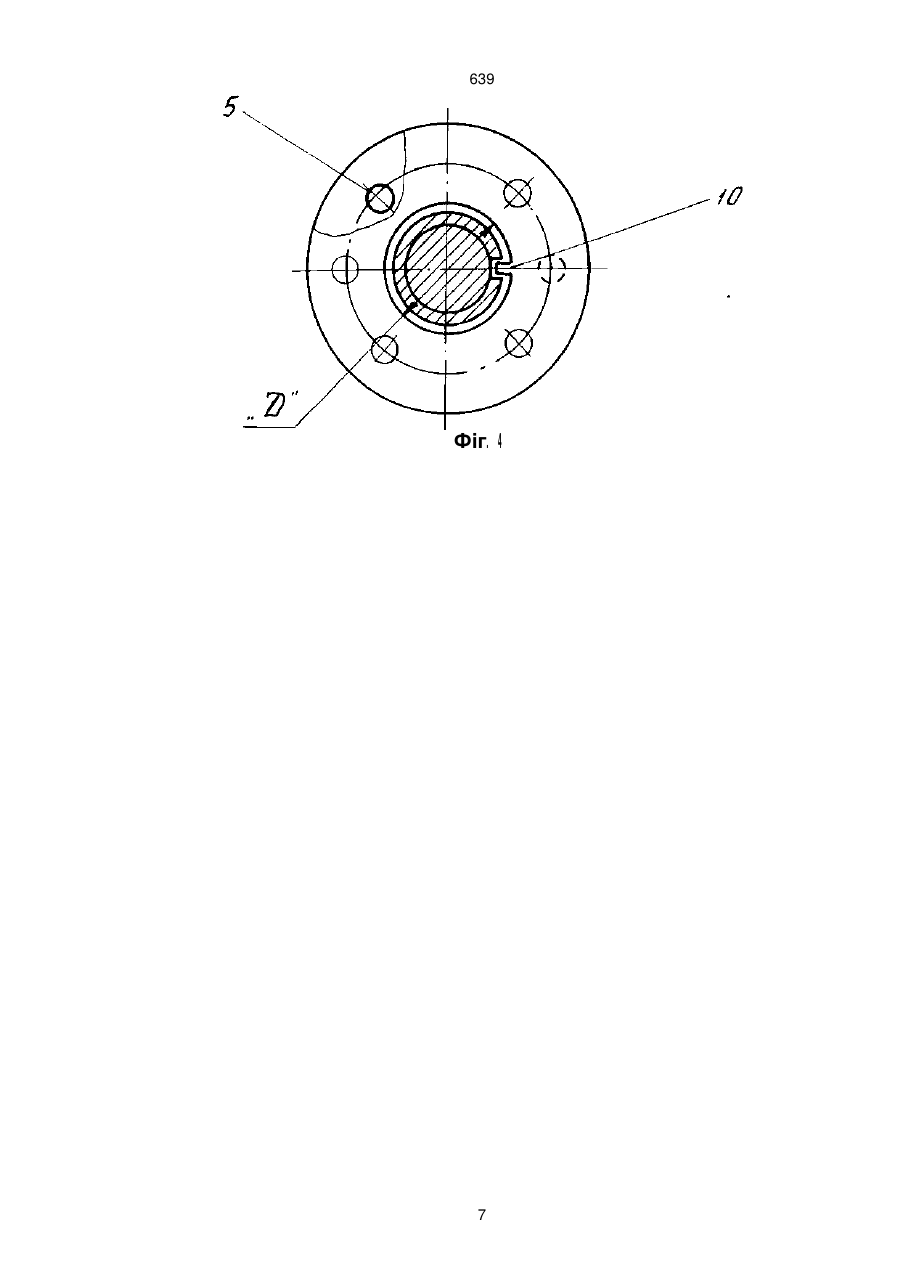

1. Пристрій для вимірювання рівня рідини в каліброваних посудинах, який складається із покажчика рівня наливу, що закріплений на шийці посудини, двох опор, які виконані у вигляді бонок, що діаметрально розташовані відносно шийки та жорстко закріплені на корпусі посудини, і метроштока, що містить коромисло і перпендикулярно закріплену з ним вимірювальну лінійку, який відрізняється тим, що кожна бонка додатково забезпечена буртиком, який розташований в її верхній частині, і нарізним отвором, що виконаний з можливістю взаємодії із зовнішньою різзю циліндричної опори, яка встановлена в нарізний отвір бонки з можливістю зворотно-поступального переміщення вздовж її вертикальної осі, причому вільні кінці циліндричних опор призначені для установки на них коромисла метроштока, з закріпленим в його центральній частині ватерпасом, при цьому кожна із циліндричних опор забезпечена стопорною шайбою, яка уявляє з себе плескате кільце з розміщеною на її внутрішньому діаметрі шліцею для заходу в вертикальний паз, що виконаний на боковій поверхні циліндричної опори, і фіксатора, який перпендикулярно закріплений на площині шайби, і виконаний з можливістю взаємодії з одним із радіально розміщених на буртику бонки отворів.
2. Пристрій для вимірювання рівня рідини в каліброваних посудинах, який відрізняється тим, що вертикальні осі бонок паралельні осі шийки посудини.
Додаткова інформація
Назва патенту англійськоюAppliance for measurement of liquid level in calibrated vessels
Автори англійськоюHlinin Hennadii Pavlovych, Taushan Yevhen Mykolaiovych, Shuvalov Valerii Fedorovych, Yanikovskyi Anatolii Yosypovych
Назва патенту російськоюУстройство для измерения уровня жидкости в калиброванных сосудах
Автори російськоюГлинин Геннадий Павлович, Таушан Евгений Николаевич, Шувалов Валерий Федорович, Яниковский Анатолий Иосифович
МПК / Мітки
МПК: G01F 23/00
Мітки: пристрій, рівня, каліброваних, вимірювання, рідини, посудинах
