Ліфт

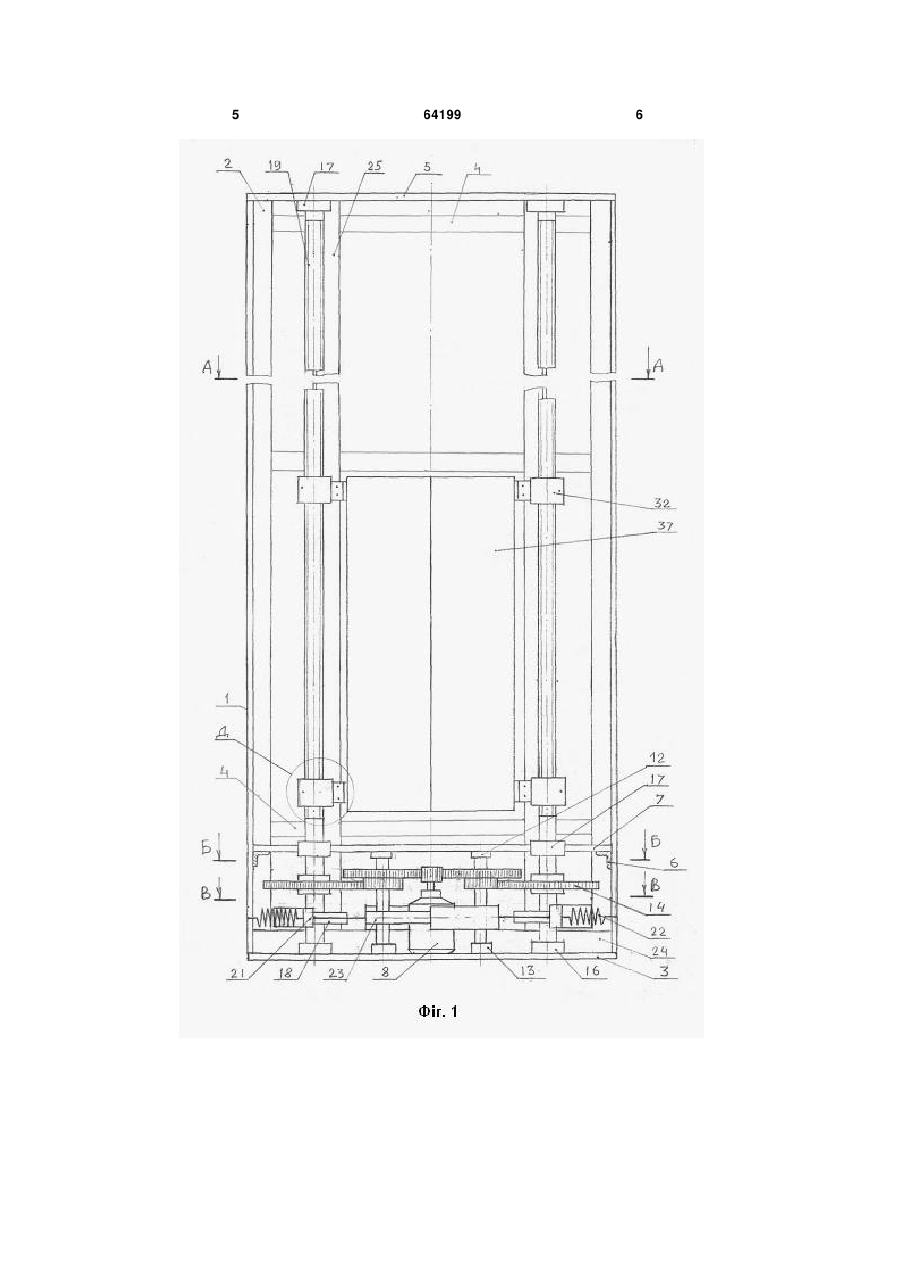

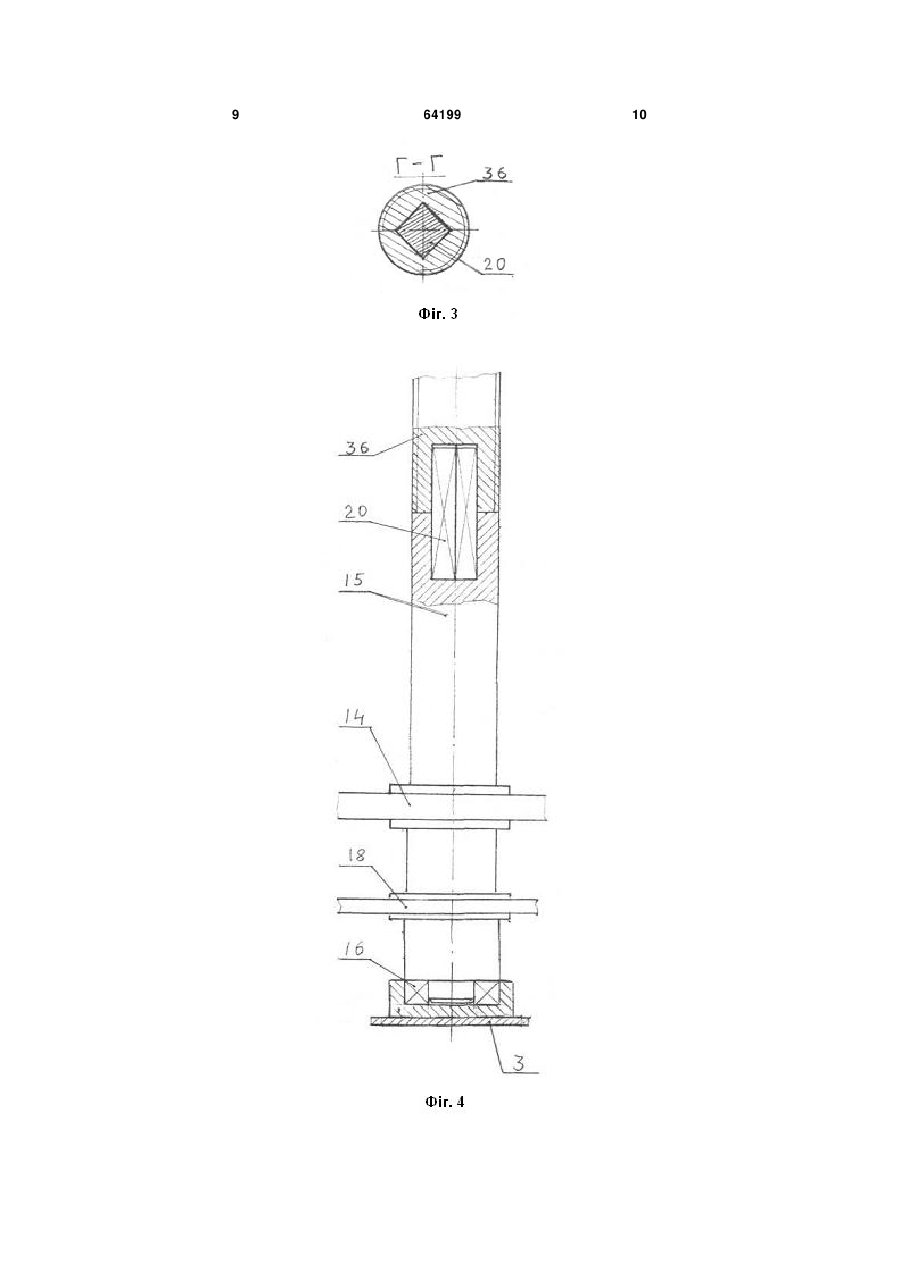

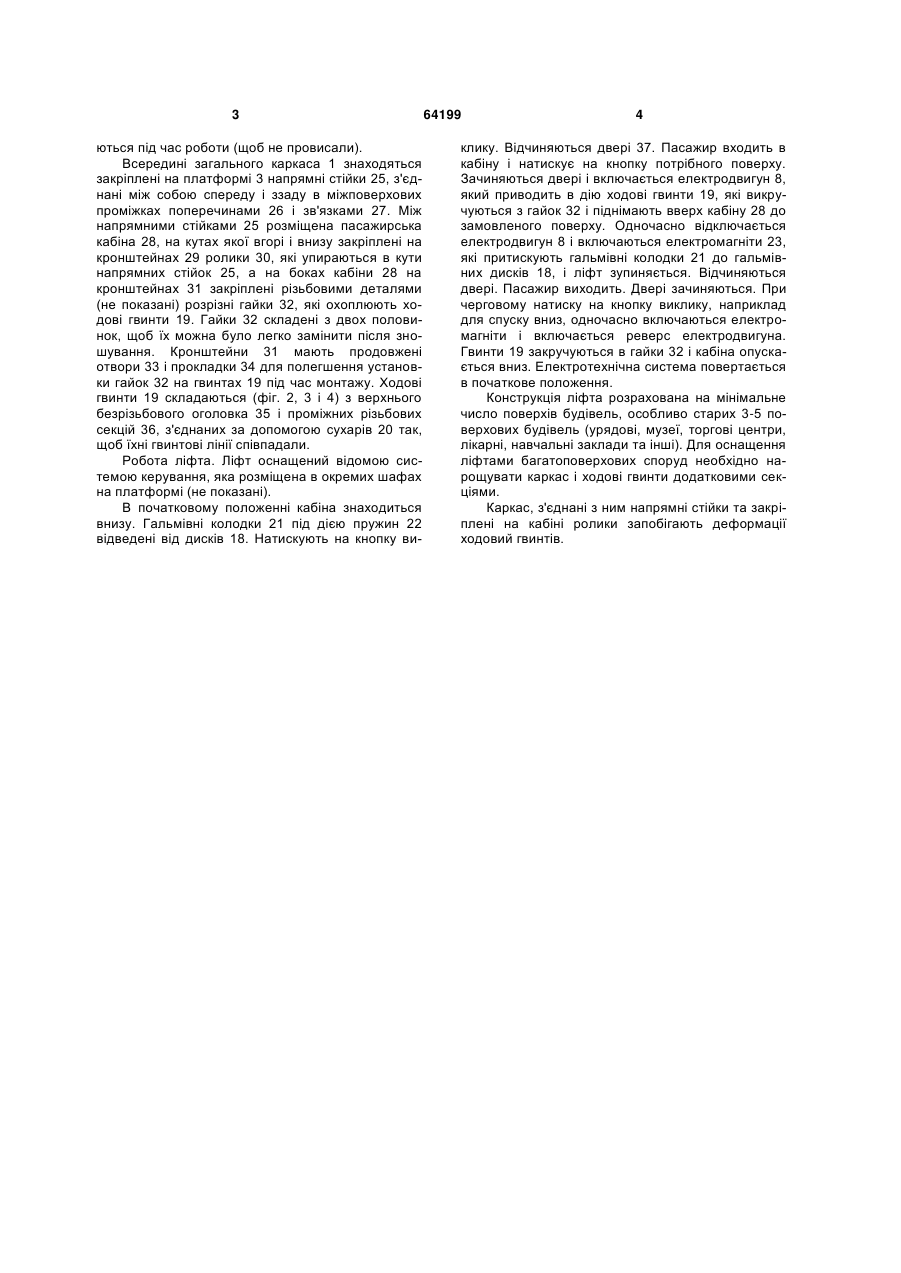

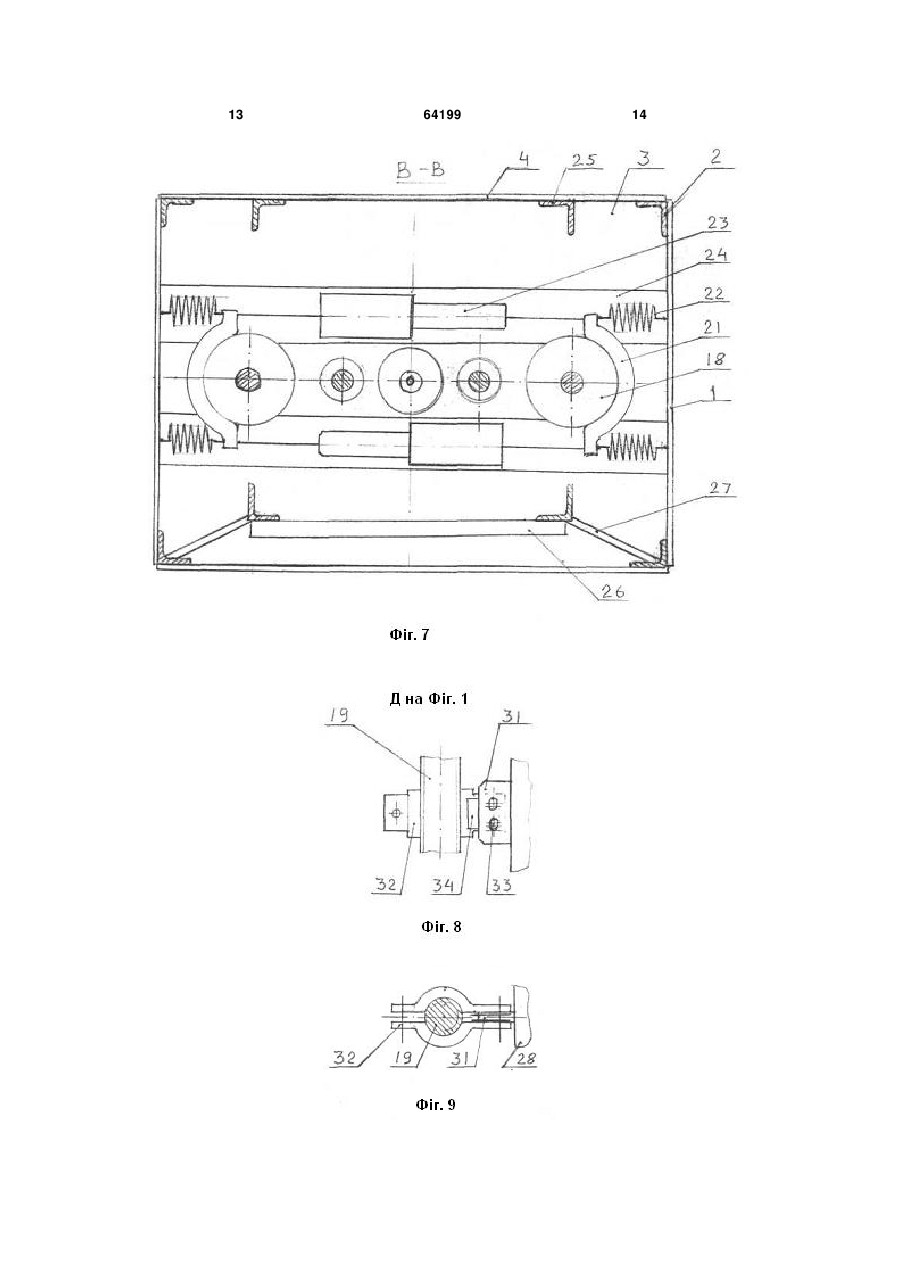

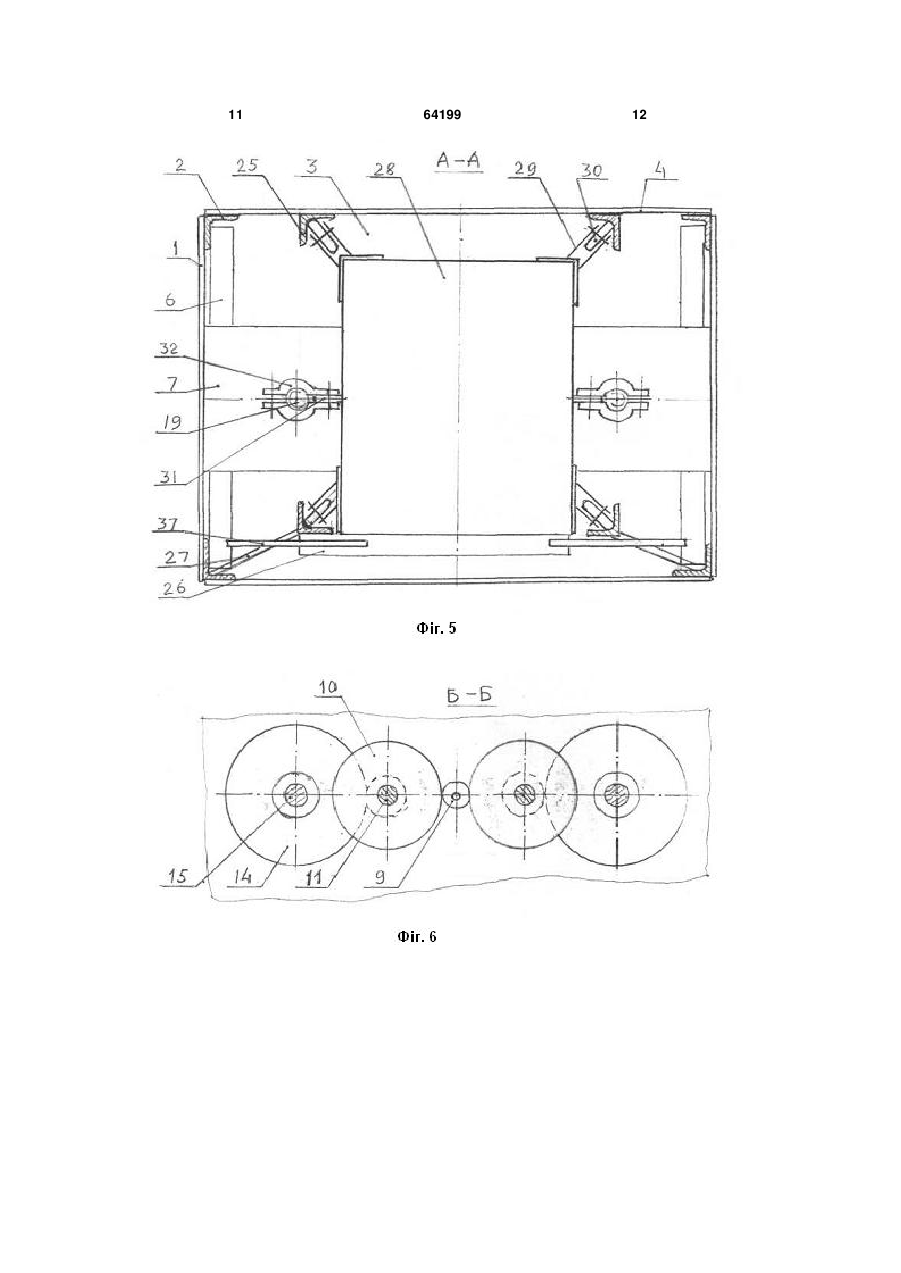

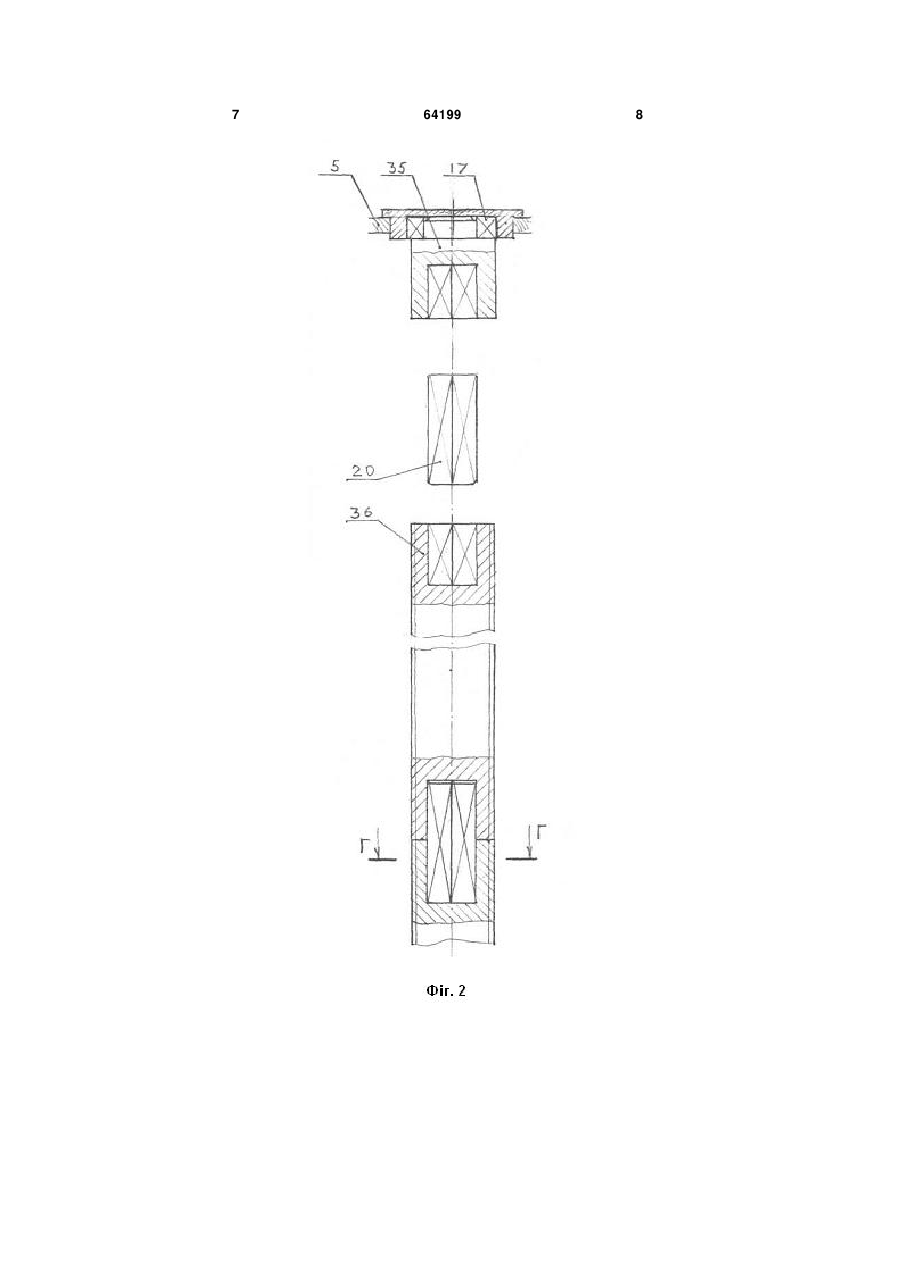

1. Ліфт, що складається з каркаса, в якому між напрямними розміщена пасажирська кабіна, а внизу знаходиться електропривід, який відрізняється тим, що кабіна має з двох боків закріплені на кронштейнах верхні і нижні розрізні гайки, які охоплюють паралельні вертикальні ходові гвинти, які приводяться в рух електродвигуном, шестірня якого входить в зачеплення з проміжними зубчатими колесами, які через зубчаті колеса, закріплені на 3 ються під час роботи (щоб не провисали). Всередині загального каркаса 1 знаходяться закріплені на платформі 3 напрямні стійки 25, з'єднані між собою спереду і ззаду в міжповерхових проміжках поперечинами 26 і зв'язками 27. Між напрямними стійками 25 розміщена пасажирська кабіна 28, на кутах якої вгорі і внизу закріплені на кронштейнах 29 ролики 30, які упираються в кути напрямних стійок 25, а на боках кабіни 28 на кронштейнах 31 закріплені різьбовими деталями (не показані) розрізні гайки 32, які охоплюють ходові гвинти 19. Гайки 32 складені з двох половинок, щоб їх можна було легко замінити після зношування. Кронштейни 31 мають продовжені отвори 33 і прокладки 34 для полегшення установки гайок 32 на гвинтах 19 під час монтажу. Ходові гвинти 19 складаються (фіг. 2, 3 і 4) з верхнього безрізьбового оголовка 35 і проміжних різьбових секцій 36, з'єднаних за допомогою сухарів 20 так, щоб їхні гвинтові лінії співпадали. Робота ліфта. Ліфт оснащений відомою системою керування, яка розміщена в окремих шафах на платформі (не показані). В початковому положенні кабіна знаходиться внизу. Гальмівні колодки 21 під дією пружин 22 відведені від дисків 18. Натискують на кнопку ви 64199 4 клику. Відчиняються двері 37. Пасажир входить в кабіну і натискує на кнопку потрібного поверху. Зачиняються двері і включається електродвигун 8, який приводить в дію ходові гвинти 19, які викручуються з гайок 32 і піднімають вверх кабіну 28 до замовленого поверху. Одночасно відключається електродвигун 8 і включаються електромагніти 23, які притискують гальмівні колодки 21 до гальмівних дисків 18, і ліфт зупиняється. Відчиняються двері. Пасажир виходить. Двері зачиняються. При черговому натиску на кнопку виклику, наприклад для спуску вниз, одночасно включаються електромагніти і включається реверс електродвигуна. Гвинти 19 закручуються в гайки 32 і кабіна опускається вниз. Електротехнічна система повертається в початкове положення. Конструкція ліфта розрахована на мінімальне число поверхів будівель, особливо старих 3-5 поверхових будівель (урядові, музеї, торгові центри, лікарні, навчальні заклади та інші). Для оснащення ліфтами багатоповерхових споруд необхідно нарощувати каркас і ходові гвинти додатковими секціями. Каркас, з'єднані з ним напрямні стійки та закріплені на кабіні ролики запобігають деформації ходовий гвинтів. 5 64199 6 7 64199 8 9 64199 10 11 64199 12 13 64199 14 15 Комп’ютерна верстка А. Крулевський 64199 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
