Дискова щітка

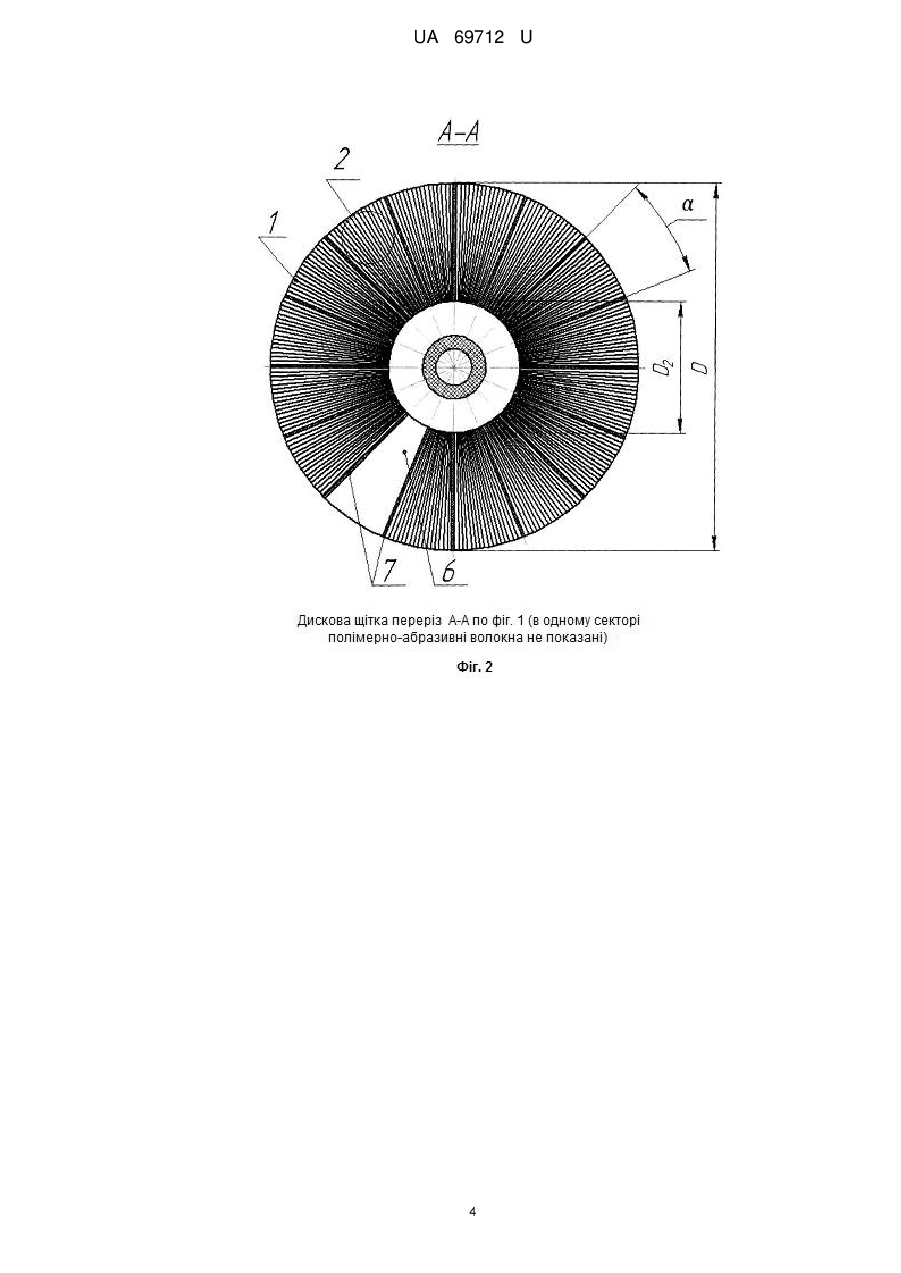

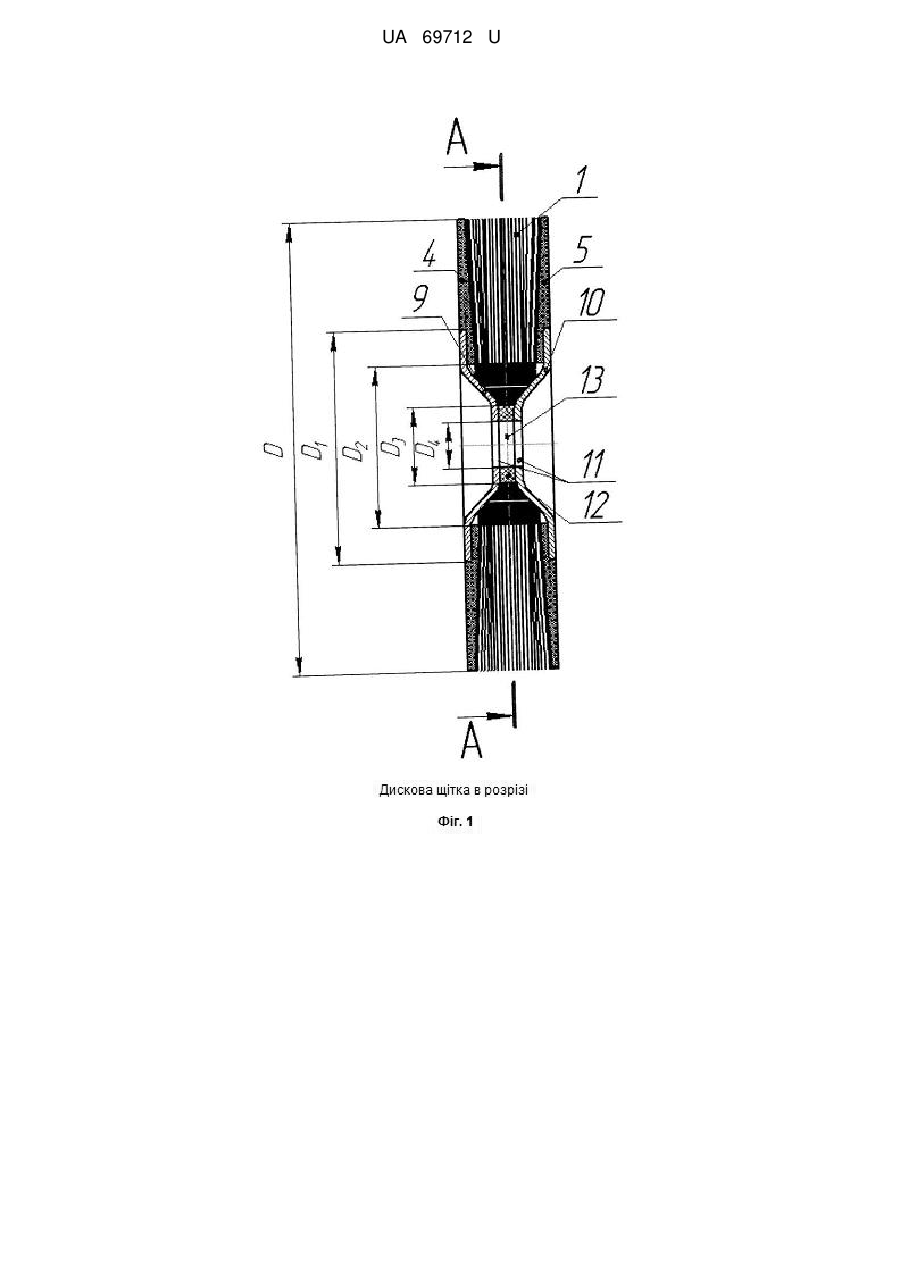

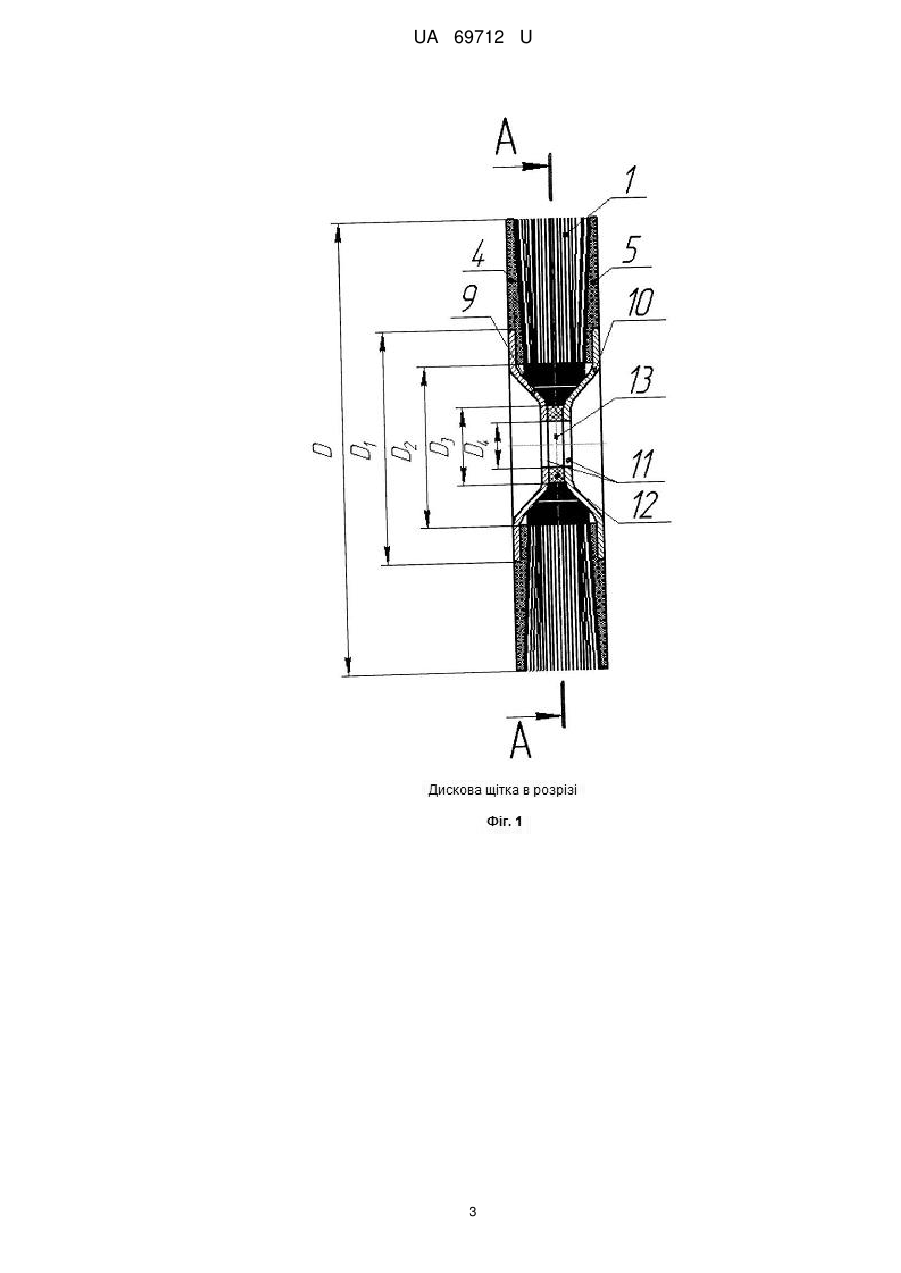

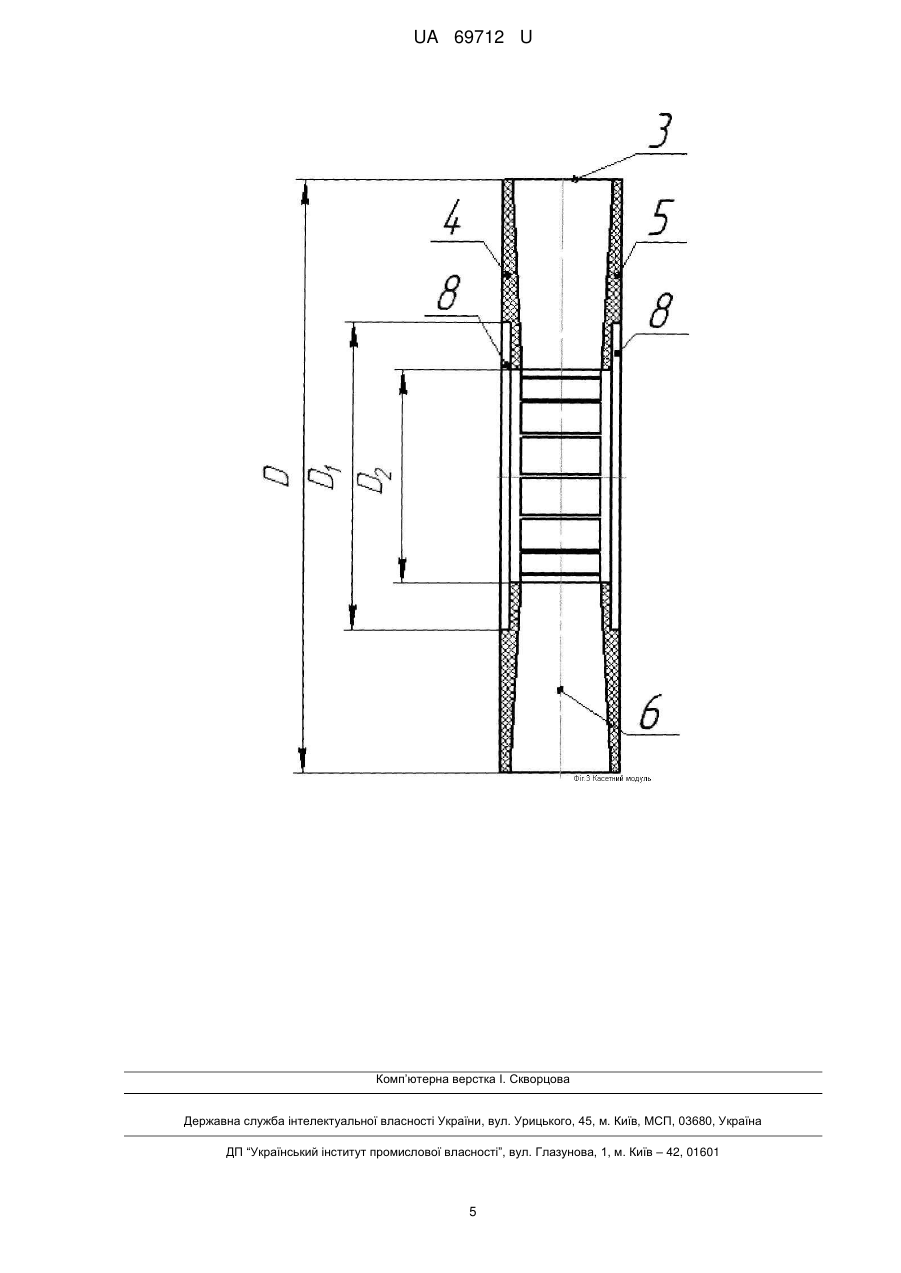

Реферат: Дискова щітка включає пучки дротинок, отвір під шпиндель, притискні шайби. Дротинки у вигляді полімерно-абразивні волокон зібрані у пучки, які розміщенні в касетному модулі, котрий має ліву та праву бокові дискові стінки із зовнішнім діаметром D, між якими виконано радіальні сектори на глибину діаметром D2 , між секторами виконано перетинки. Кут між радіальними 2 , де n - кількість секторів), на бокових стінках та виконано n причому D2  D1  D . Заглиблення виконані з можливістю осями перетинок дорівнює  (   заглиблення діаметром D1 , встановлення в них лівої та правої затискних шайб. Глибина заглиблень дорівнює товщині затискних шайб, та котрі виконані у вигляді дзеркально симетричних тарілкоподібних дисків зовнішнім діаметром D1 , які у центрі мають плоскі поверхні діаметром D3  D2 , в яких виконано отвори, діаметром D4  D3 . UA 69712 U (54) ДИСКОВА ЩІТКА UA 69712 U UA 69712 U 5 10 15 20 Корисна модель належить до галузі машинобудування, а саме до механічної обробки матеріалів і стосується інструментів за допомогою яких здійснюється очищення поверхонь від фарби, бруду, іржі. Відоме рішення розробки щітки (див. Отделочные операции в машиностроении. Справочник / П.А. Руденко, М.Н. Шуба, В.А. Огнивец и др. / под общей редакцией П.А. Руденко. - К.: Техніка, 1985.-136с. - ст. 90-93), що включає в себе пучки волокон у вигляді дротинок, фланці, отвір під шпиндель. Недоліком даного технічного рішення є вигин, підгоряння кінців та поломка окремих металевих дротинок при основі від напружень утомленості. Найближчий аналог (див. деклараційний патент України на винахід №71409, B24D13/04, "Дискова щітка" опубл. 15.11.2004р., Бюл. №11, 2004р.), який має пучки волокон у вигляді дротинок, притискні шайби. Недоліком даного технічного рішення є вигин, відламування бокових дротинок під час роботи, що призводить до розсипання пучка дротинок, невелика площа сплющення дротинок. Задача винаходу полягає в усуненні вигину, підгорянні кінців та поломки окремих волокон при основі від напружень утомленості, дострокового їх відломлювання котре викликає передчасне розсипання пучків і відповідно передчасного виходу з ладу щітки. Дискова щітка, що заявляється, має в собі суттєві зміни, так як її основні признаки не співпадають з признаками відомих вже рішень, а саме: конструкції дозволяє усунути вигинання та обламування бокових дротинок, що збільшує термін експлуатації щітки. Вказана задача вирішується наступним чином: полімерно-абразивні волокна, зібрані у пучки, які розміщені в касетному модулі, котрий має ліву та праву бокові дискові стінки із зовнішнім діаметром D, між якими виконано радіальні сектори на глибину діаметром D 2, між секторами виконано перетинки, а кут між радіальними осями перетинок дорівнює  ( 25 30 35 40 50 55 2 n , де n - кількість секторів), на бокових стінках та виконано заглиблення діаметром D 1, причому D2
