Борона дискова
Номер патенту: 76821
Опубліковано: 15.09.2006
Автори: Малюжеч Володимир Олександрович, Заграфов Григорій Костянтинович
Формула / Реферат
1. Борона дискова, що містить раму з пристроєм для приєднання до тягового транспортного засобу, однаково орієнтовані один щодо одного диски, згруповані у вигляді двох дискових батарей, установлених на рамі з можливістю одночасної зміни кута атаки дисків однієї дискової батареї, пристрої фіксації кута атаки в робочому положенні, яка відрізняється тим, що рама виконана з двома напрямними, а кожна дискова батарея обладнана допоміжним підтримуючим пристроєм, установленим на ній з можливістю взаємодії з напрямною в процесі подовжнього установного переміщення дискової батареї відносно напрямної, при цьому кожна дискова батарея установлена фронтально до напрямку руху борони на відповідній напрямній і зафіксована відносно останньої за допомогою пристрою фіксації кута атаки дисків дискової батареї, причому кут атаки (
) дисків дискової батареї вибирається в межах
.
2. Борона дискова за п. 1, яка відрізняється тим, що пристрій фіксації кута атаки дисків дискової батареї виконаний у вигляді двох хомутів з кріпильними елементами.
3. Борона дискова за п. 1, яка відрізняється тим, що допоміжний підтримуючий пристрій на кожній дисковій батареї виконаний у вигляді допоміжної осі, жорстко закріпленої на дисковій батареї уздовж вертикальної осі, що проходить через центр ваги дискової батареї.
Текст

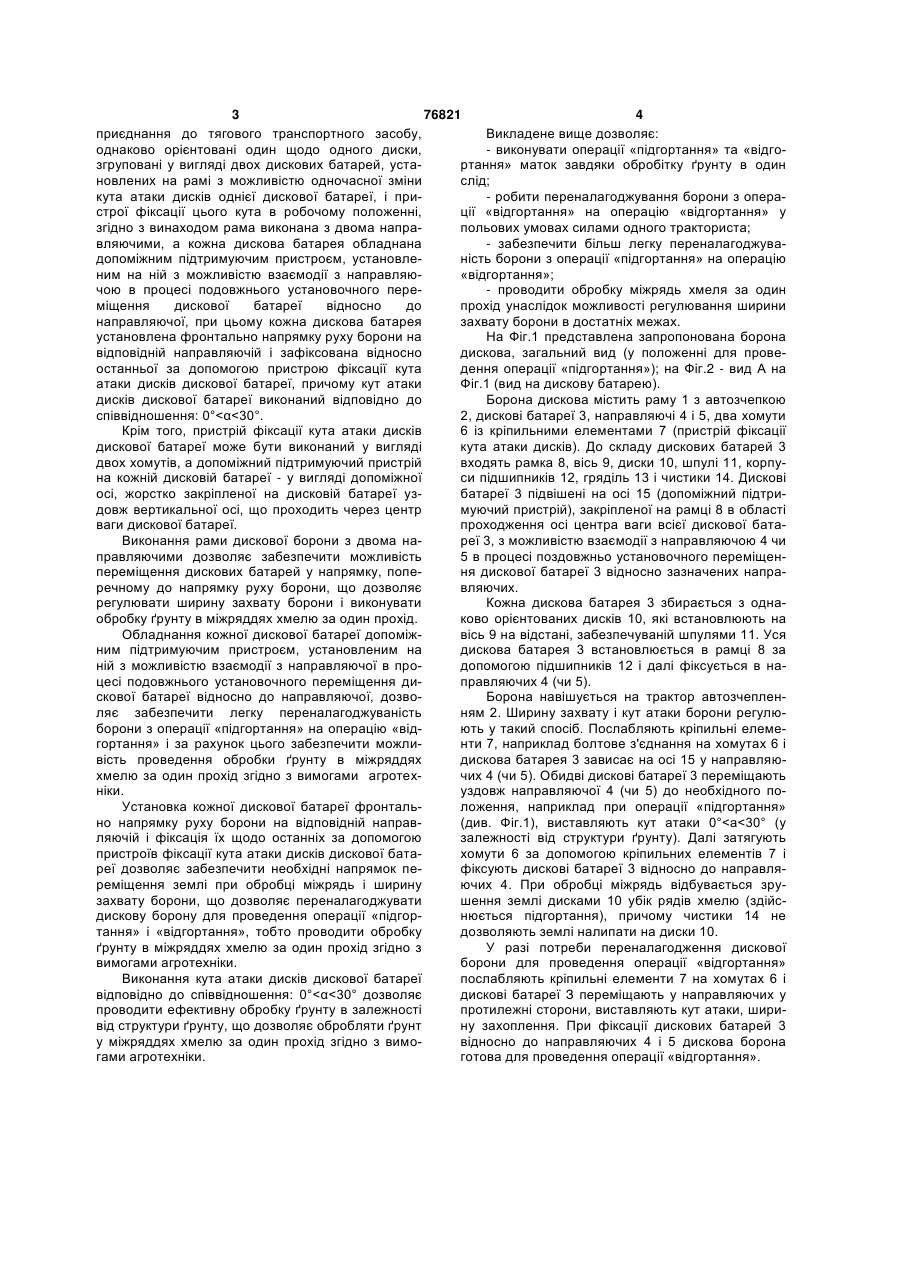

1. Борона дискова, що містить раму з пристроєм для приєднання до тягового транспортного засобу, однаково орієнтовані один щодо одного диски, згруповані у вигляді двох дискових батарей, установлених на рамі з можливістю одночасної зміни кута атаки дисків однієї дискової батареї, пристрої фіксації кута атаки в робочому положенні, C2 2 (19) 1 3 76821 4 приєднання до тягового транспортного засобу, Викладене вище дозволяє: однаково орієнтовані один щодо одного диски, - виконувати операції «підгортання» та «відгозгруповані у вигляді двох дискових батарей, устартання» маток завдяки обробітку ґрунту в один новлених на рамі з можливістю одночасної зміни слід; кута атаки дисків однієї дискової батареї, і при- робити переналагоджування борони з операстрої фіксації цього кута в робочому положенні, ції «відгортання» на операцію «відгортання» у згідно з винаходом рама виконана з двома напрапольових умовах силами одного тракториста; вляючими, а кожна дискова батарея обладнана - забезпечити більш легку переналагоджувадопоміжним підтримуючим пристроєм, установленість борони з операції «підгортання» на операцію ним на ній з можливістю взаємодії з направляю«відгортання»; чою в процесі подовжнього установочного пере- проводити обробку міжрядь хмеля за один міщення дискової батареї відносно до прохід унаслідок можливості регулювання ширини направляючої, при цьому кожна дискова батарея захвату борони в достатніх межах. установлена фронтально напрямку руху борони на На Фіг.1 представлена запропонована борона відповідній направляючій і зафіксована відносно дискова, загальний вид (у положенні для провеостанньої за допомогою пристрою фіксації кута дення операції «підгортання»); на Фіг.2 - вид А на атаки дисків дискової батареї, причому кут атаки Фіг.1 (вид на дискову батарею). дисків дискової батареї виконаний відповідно до Борона дискова містить раму 1 з автозчепкою співвідношення: 0°
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk harrow
Назва патенту російськоюБорона дисковая
МПК / Мітки
МПК: A01B 21/00, A01B 21/08
Код посилання
<a href="https://ua.patents.su/3-76821-borona-diskova.html" target="_blank" rel="follow" title="База патентів України">Борона дискова</a>
Дискова борона
Номер патенту: 48367
Опубліковано: 15.08.2002
Автори: Маєвський Анатолій Іванович, Нестерчук Геннадій Михайлович, Матвієнко Микола Павлович, Гуков Яків Серафимович, Кулик Євген Федорович
МПК: A01B 7/00, A01B 21/08
Формула / Реферат:
Дискова борона, що складається з переднього причіпного пристрою, з центральної секції і шарнірно приєднаних до неї з можливістю обертання в вертикальній площині бокових секцій з батареями дисків, гідромагістралі з гідроциліндрами, яка відрізняється тим, що обладнана заднім причіпним пристроєм, з'єднаним шарнірно з центральною секцією, гідромагістраль оснащена пристроєм для перекриття потоку масла в гідроциліндри підняття бокових секцій,...
Дискова борона
Номер патенту: 41102
Опубліковано: 15.08.2001
Автори: Данильченко Михайло Григорович, Маланчин Анатолій Миколайович, Ткаченко Ігор Григорович, Безпальок Андрій Петрович, Вовк Ярослав Юрійович, Осуховський Володимир Михайлович
МПК: A01B 21/08, A01B 7/00
Формула / Реферат:
Дискова борона, що містить опорні колеса, з´єднані з рамою, на якій за допомогою центральних і бокових вертикальних стояків, на осях, закріплені батареї дисків, причому диски кожної наступної секції встановлені з перекриттям до попередніх, яка відрізняється тим, що центральні стояки шарнірне закріплені відносно рами, а бокові стояки розташовані в горизонтальних дугових пазах приливків, з'єднаних з рамою, причому над приливками по осі...
Борона дискова важка
Номер патенту: 2845
Опубліковано: 16.08.2004
Автори: Дубровін Валерій Олександрович, Пономар Юрій Васильович, Датко Віктор Дмитрович, Бредун Анатолій Кирилович
МПК: A01B 7/00
Формула / Реферат:
Борона дискова важка, що включає раму з жорстко з'єднаними між собою двома поздовжніми та двома поперечними балками, приєднаними до неї батареями дисків на осях, колінчатою віссю з важелем повороту та опорними колесами, гідроциліндром переводу борони важкої дискової в транспортне положення та механізмом приєднання до енергозасобу, яка відрізняється тим, що передня та задня батареї дисків встановлені на рамі V-подібно і таким чином, що...
Борона дискова важка
Номер патенту: 47430
Опубліковано: 15.07.2002
Автори: Качур Катерина Анатоліївна, Олійник Петро Іванович, Кучеренко Григорій Федорович, Українець Валентин Володимирович
МПК: A01B 7/00
Формула / Реферат:
1. Борона дискова важка, яка містить приєднувальну сергу, раму, колінчату вісь з опорними колесами, секції батарей дискових із чистиками, механізм переводу і фіксації борони в транспортному положенні, яка відрізняється тим, що важіль на колінчатій осі виконаний двоплечим і до одного плеча шарнірно прикріплений шток гідроциліндра, а до другого - тяга зі штифтом, який взаємодіє з одностороннім упором, що має з протилежного боку криволінійний...
Борона дискова
Номер патенту: 4060
Опубліковано: 15.12.2004
Автори: Пономар Юрій Васильович, Бредун Анатолій Кирилович, Датко Віктор Дмитрович, Дубровін Валерій Олександрович
МПК: A01B 7/00
Формула / Реферат:
.Борона дискова, що включає раму, приєднані до неї на стояках через підшипникові вузли батареї сферичних дисків з котушками на осях, механізми підйому-опускання опорних коліс та приєднання до енергозасобу, яка відрізняється тим, що кожен диск має сферичну поверхню, обмежену центральною плоскою частиною, при цьому співвідношення (D2/D1) діаметрів зовнішньої (D2) та внутрішньої (D1) площин центральної плоскої частини диска знаходиться у межах...
