Пристрій для закупорювання скляних банок металевими кришками

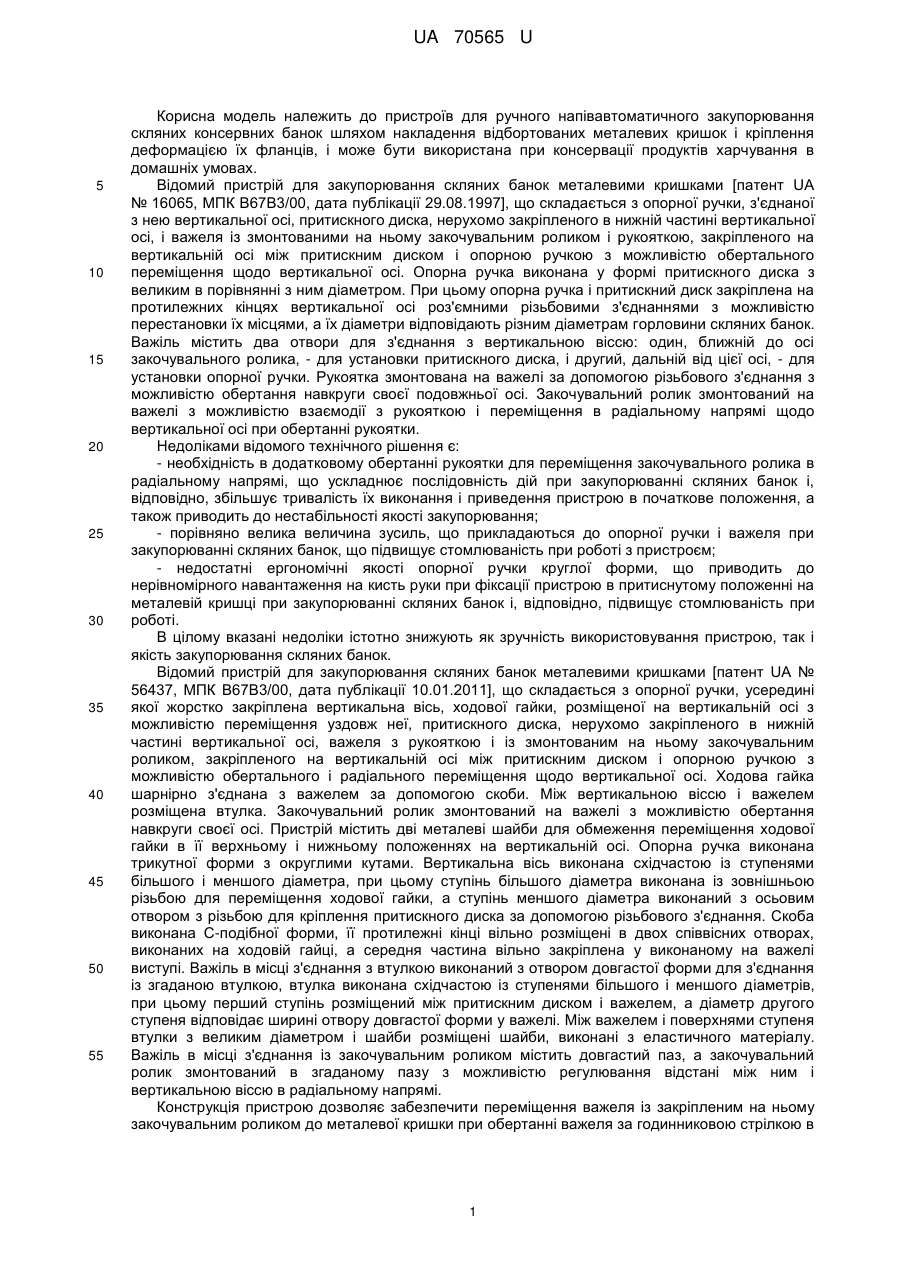

Реферат: Пристрій для закупорювання скляних банок металевими кришками належить до пристроїв для ручного напівавтоматичного закупорювання скляних консервних банок шляхом накладення відбортованих металевих кришок і кріплення деформацією їх фланців, і може бути використана при консервації продуктів харчування в домашніх умовах. UA 70565 U (12) UA 70565 U UA 70565 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для ручного напівавтоматичного закупорювання скляних консервних банок шляхом накладення відбортованих металевих кришок і кріплення деформацією їх фланців, і може бути використана при консервації продуктів харчування в домашніх умовах. Відомий пристрій для закупорювання скляних банок металевими кришками [патент UA № 16065, МПК В67В3/00, дата публікації 29.08.1997], що складається з опорної ручки, з'єднаної з нею вертикальної осі, притискного диска, нерухомо закріпленого в нижній частині вертикальної осі, і важеля із змонтованими на ньому закочувальним роликом і рукояткою, закріпленого на вертикальній осі між притискним диском і опорною ручкою з можливістю обертального переміщення щодо вертикальної осі. Опорна ручка виконана у формі притискного диска з великим в порівнянні з ним діаметром. При цьому опорна ручка і притискний диск закріплена на протилежних кінцях вертикальної осі роз'ємними різьбовими з'єднаннями з можливістю перестановки їх місцями, а їх діаметри відповідають різним діаметрам горловини скляних банок. Важіль містить два отвори для з'єднання з вертикальною віссю: один, ближній до осі закочувального ролика, - для установки притискного диска, і другий, дальній від цієї осі, - для установки опорної ручки. Рукоятка змонтована на важелі за допомогою різьбового з'єднання з можливістю обертання навкруги своєї подовжньої осі. Закочувальний ролик змонтований на важелі з можливістю взаємодії з рукояткою і переміщення в радіальному напрямі щодо вертикальної осі при обертанні рукоятки. Недоліками відомого технічного рішення є: - необхідність в додатковому обертанні рукоятки для переміщення закочувального ролика в радіальному напрямі, що ускладнює послідовність дій при закупорюванні скляних банок і, відповідно, збільшує тривалість їх виконання і приведення пристрою в початкове положення, а також приводить до нестабільності якості закупорювання; - порівняно велика величина зусиль, що прикладаються до опорної ручки і важеля при закупорюванні скляних банок, що підвищує стомлюваність при роботі з пристроєм; - недостатні ергономічні якості опорної ручки круглої форми, що приводить до нерівномірного навантаження на кисть руки при фіксації пристрою в притиснутому положенні на металевій кришці при закупорюванні скляних банок і, відповідно, підвищує стомлюваність при роботі. В цілому вказані недоліки істотно знижують як зручність використовування пристрою, так і якість закупорювання скляних банок. Відомий пристрій для закупорювання скляних банок металевими кришками [патент UA № 56437, МПК В67В3/00, дата публікації 10.01.2011], що складається з опорної ручки, усередині якої жорстко закріплена вертикальна вісь, ходової гайки, розміщеної на вертикальній осі з можливістю переміщення уздовж неї, притискного диска, нерухомо закріпленого в нижній частині вертикальної осі, важеля з рукояткою і із змонтованим на ньому закочувальним роликом, закріпленого на вертикальній осі між притискним диском і опорною ручкою з можливістю обертального і радіального переміщення щодо вертикальної осі. Ходова гайка шарнірно з'єднана з важелем за допомогою скоби. Між вертикальною віссю і важелем розміщена втулка. Закочувальний ролик змонтований на важелі з можливістю обертання навкруги своєї осі. Пристрій містить дві металеві шайби для обмеження переміщення ходової гайки в її верхньому і нижньому положеннях на вертикальній осі. Опорна ручка виконана трикутної форми з округлими кутами. Вертикальна вісь виконана східчастою із ступенями більшого і меншого діаметра, при цьому ступінь більшого діаметра виконана із зовнішньою різьбою для переміщення ходової гайки, а ступінь меншого діаметра виконаний з осьовим отвором з різьбою для кріплення притискного диска за допомогою різьбового з'єднання. Скоба виконана С-подібної форми, її протилежні кінці вільно розміщені в двох співвісних отворах, виконаних на ходовій гайці, а середня частина вільно закріплена у виконаному на важелі виступі. Важіль в місці з'єднання з втулкою виконаний з отвором довгастої форми для з'єднання із згаданою втулкою, втулка виконана східчастою із ступенями більшого і меншого діаметрів, при цьому перший ступінь розміщений між притискним диском і важелем, а діаметр другого ступеня відповідає ширині отвору довгастої форми у важелі. Між важелем і поверхнями ступеня втулки з великим діаметром і шайби розміщені шайби, виконані з еластичного матеріалу. Важіль в місці з'єднання із закочувальним роликом містить довгастий паз, а закочувальний ролик змонтований в згаданому пазу з можливістю регулювання відстані між ним і вертикальною віссю в радіальному напрямі. Конструкція пристрою дозволяє забезпечити переміщення важеля із закріпленим на ньому закочувальним роликом до металевої кришки при обертанні важеля за годинниковою стрілкою в 1 UA 70565 U 5 10 15 20 25 30 35 40 45 50 55 60 напівавтоматичному режимі, що скорочує трудомісткість і тривалість роботи при консервації і підвищує якість закупорювання скляних банок. Недоліками відомого технічного рішення є: - порівняно велика величина зусилля, що прикладається до важеля при закупорюванні скляних банок, що підвищує стомлюваність при роботі з пристроєм; - недостатні ергономічні якості опорної ручки трикутної форми, що приводить до нерівномірного навантаження на кисть руки при фіксації пристрою в притиснутому положенні на металевій кришці при закупорюванні скляних банок і, відповідно, підвищує стомлюваність при роботі. Вказані недоліки знижують зручність використовування пристрою при домашній консервації і підвищують стомлюваність при закочуванні. В основу корисної моделі поставлена задача удосконалення конструкції пристрою для закупорювання скляних банок металевими кришками, в якій за рахунок введення зазначеного пружного елемента, що взаємодіє з ходовою гайкою, і іншого виконання опорної ручки забезпечується зниження величини зусилля, що прикладається до важеля при закупорюванні, і поліпшення ергономічних якостей пристрою, що дозволяє зменшити стомлюваність при роботі з пристроєм і поліпшити зручність його використовування. При цьому так само, як у відомому пристрої, забезпечується напівавтоматичний режим переміщення важеля із закріпленим на ньому закочувальним роликом до металевої кришки при обертанні важеля за годинниковою стрілкою і якість закупорювання скляних банок. Поставлена задача вирішується тим, що в пристрої для закупорювання скляних банок металевими кришками, що складається з опорної ручки, усередині якої жорстко закріплена вертикальна вісь, ходової гайки, розміщеної на вертикальній осі з можливістю переміщення уздовж неї, притискного диска, нерухомо закріпленого в нижній частині вертикальної осі, важеля з рукояткою і із змонтованим на ньому закочувальним роликом, закріпленого на вертикальній осі між притискним диском і опорною ручкою з можливістю обертального і радіального переміщення щодо вертикальної осі, при цьому ходова гайка шарнірно з'єднана з важелем за допомогою скоби, між вертикальною віссю і важелем встановлена втулка, між притискним диском і важелем і важелем і ходовою гайкою розташовано щонайменше по одній шайбі, а закочувальний ролик змонтований на важелі з можливістю обертання навкруги своєї осі, згідно з корисною моделлю, верхня частина опорної ручки виконана у формі шестикутника з округлими кутами, а усередині опорної ручки над ходовою гайкою розміщений пружний елемент, виконаний, наприклад, у вигляді пружини. Доцільно, що вертикальна вісь виконана східчастою із ступенями більшого і меншого діаметра, ступінь більшого діаметра виконаний із зовнішньою різьбою для переміщення ходової гайки, а ступінь меншого діаметра виконаний з осьовим отвором для кріплення притискного диска, наприклад, за допомогою різьбового з'єднання. Доцільно, що скоба виконана С-подібної форми, її протилежні кінці вільно розміщені в двох співвісних отворах, виконаних на ходовій гайці, а середня частина вільно закріплена у виконаному на важелі виступі. Доцільно, що важіль в місці з'єднання з втулкою виконаний з отвором довгастої форми, втулка виконана східчастою із ступенями більшого і меншого діаметра, при цьому перший ступінь більшого діаметра розміщений між притискним диском і важелем під згаданою шайбою, а діаметр другого ступеня меншого діаметра відповідає ширині отвору довгастої форми у важелі. Доцільно, що шайба, розташована між притискним диском і важелем, виконана з еластичного матеріалу. Доцільно, що між важелем і ходовою гайкою розташовано дві шайби, при цьому одна шайба, розташована під ходовою гайкою, виконана металевою, а друга шайба, розташована під нею, виконана з еластичного матеріалу. Доцільно, що важіль в місці з'єднання із закочувальним роликом містить довгастий паз, а закочувальний ролик змонтований в згаданому пазу з можливістю регулювання заданої відстані між ним і вертикальною віссю в радіальному напрямі. Сукупність загальних і відмітних істотних ознак корисної моделі, що заявляється, дозволяє зменшити величину зусилля, яке прикладається до важеля при закупорюванні, і поліпшити ергономічні якості пристрою. Зокрема, розміщення зазначеного пружного елемента усередині опорної ручки над ходовою гайкою створює додаткову силову дію на ходову гайку при її переміщенні уздовж вертикальної осі, що зменшує величину радіального зусилля, що прикладається рукою до важеля при закочуванні. Виконання опорної ручки у формі шестикутника з округлими кутами покращує ергономічні якості пристрою і дозволяє більш 2 UA 70565 U 5 10 15 20 25 30 35 40 45 50 55 60 рівномірно розподілити навантаження на кисть руки, а з урахуванням зменшення величини радіального зусилля, що прикладається іншою рукою до важеля, навантаження на кисть руки при фіксації положення опорної ручки також зменшиться. Унаслідок зниження навантаження зменшується стомлюваність при роботі з пристроєм і поліпшується зручність його використовування. Розвиток і уточнення окремих істотних ознак корисної моделі, зокрема, що відносяться до виконання вертикальної осі, притискного диска, важеля, закочувального ролика і ходової гайки, а також виконання їх з'єднань між собою є конкретним прикладом виконання пристрою і безпосередньо зв'язане з забезпеченням напівавтоматичного режиму переміщення важеля із закріпленим на ньому закочувальним роликом до металевої кришки і якості закупорювання скляних банок. Суть корисної моделі пояснюється представленими фігурами креслень, де на фіг. 1 представлений загальний вид пристрою, переріз на виді спереду; на фіг. 2 - загальний вид пристрою, вид зверху. Пристрій для закупорювання скляних банок металевими кришками складається з опорної ручки 1, вертикальної осі 2 з розміщеною на ній ходовою гайкою 3, пружини 4, притискного диска 5, важеля 6 із змонтованими на ньому закочувальним роликом 7 і рукояткою 8. Опорна ручка складається з двох частин, які жорстко з'єднані між собою. Верхня частина опорної ручки 1 виконана у вигляді шестикутника з округлими кутами, а нижня частина - у вигляді конуса (не позначені). Вертикальна вісь 2 жорстко закріплена усередині верхньої частини опорної ручки 1 і виконана східчастою із ступенями більшого і меншого діаметра, із зовнішньою різьбою на ступені більшого діаметра і осьовим отвором з різьбою на ступені меншого діаметра (не позначені) для кріплення притискного диска 5. Ходова гайка 3 розміщена на ступені вертикальної осі 2, виконаної з великим діаметром. Пружина 4 розміщена над ходовою гайкою 3. Притискний диск 5 нерухомо закріплений в нижній частині вертикальної осі 2 за допомогою болта 9. Діаметр притискного диска 5 відповідає діаметру металевих кришок (не показані), по його контуру виконана відбортовка (не позначена), а по центру - отвір (не позначено) для з'єднання з вертикальною віссю 2. Для забезпечення надійної фіксації притискного диска 5 на вертикальній осі 2 її нижня частина виконана з проточками (не показані), висота яких відповідає товщині притискного диска 5, а згаданий отвір виконаний з випрямленими ділянками. Важіль 6 закріплений на вертикальній осі 2 між притискним диском 5 і опорною ручкою 1 за допомогою східчастої втулки 10, діаметр отвору в якій відповідає зовнішньому діаметру нижньої ступені вертикальної осі 2. Важіль 6 в місці з'єднання з втулкою 10 містить отвір 11 довгастої форми. При цьому ступінь втулки 10, виконана з великим діаметром, розташована між довколишніми поверхнями притискного диска 5 і важеля 6, а діаметр другої ступені відповідає ширині отвору 11. Між ходовою гайкою 3 і важелем 6 на вертикальній осі 2 розміщена шайба 12. Для зменшення тертя між прилеглими поверхнями важеля 6 і поверхнями ступеня втулки 10 з великим діаметром і шайби 12 розміщені шайби 13, виконані з еластичного матеріалу. Втулка 10 може бути виконана також з внутрішньою різьбою в отворі (варіант не показаний). При такому виконанні втулки 10 взаємозв'язана з нею ступінь вертикальної осі 2, виконана з меншим діаметром, повинна містити зовнішню різьбу. Втулка 10 може бути виконана також циліндрової форми (варіант не показаний). При такому її виконанні між притискним диском 5 і важелем 6 замість ступеня втулки 10 з великим діаметром розміщується відповідна їй по товщині шайба (не показана). Ходова гайка 3 шарнірно з'єднана з важелем 6 за допомогою скоби 14 С-подібної форми, виконаної з пружного матеріалу. Протилежні кінці скоби 14 вільно розміщені в двох співвісних отворах (не позначені) на ходовій гайці 3, а середня частина вільно закріплена у виступі з відбортовкою 15, виконаному на важелі 6. Вказане шарнірне з'єднання ходової гайки 3 з важелем 6 і наявність в з'єднанні з втулкою 10 отвору 11 довгастої форми забезпечує можливість переміщення важеля в радіальному напрямі щодо вертикальної осі 2 відповідно до поворотно-поступальних переміщень ходової гайки 3 уздовж вертикальної осі 2. Рукоятка 8 жорстко закріплена на важелі 6, а закочувальний ролик 7 змонтований на циліндровій втулці 16. Верхня частина циліндрової втулки 16 закріплена на важелі 6 за допомогою різьбового з'єднання 17, а її нижня частина з'єднана із закочувальним роликом 7 з можливістю його обертання навкруги своєї осі. Різьбове з'єднання 17 закрито зверху захисним ковпачком 18. На важелі 6 в місці його з'єднання з циліндровою втулкою 16 виконаний довгастий паз 19 для регулювання заданої відстані між закочувальним роликом 7 і вертикальною віссю 2 в радіальному напрямі. Робота пристрою здійснюється таким чином. 3 UA 70565 U 5 10 15 20 25 30 35 40 В початковому положенні пристрою закочувальний ролик 7 розташований на заданій відстані від вертикальної осі 2 і зафіксований в цьому положенні на важелі 6 за допомогою різьбового з'єднання 17. Ходова гайка 3 знаходиться в крайньому верхньому положенні, пружина 4 стиснута. Скляну банку, підготовлену для закупорювання, ставлять на опорну горизонтальну поверхню. Пристрій притискним диском 5 накладають на металеву кришку і натисненням руки на опорну ручку 1 щільно притискують до неї. Притримуючи однією рукою опорну ручку 1, другою рукою беруться за рукоятку 8 і плавно повертають важіль 6 за годинниковою стрілкою навкруги вертикальної осі 2. Обертання важеля 6 за допомогою скоби 14 передається на ходову гайку 3, яка, обертаючись синхронно з важелем 6 навкруги вертикальної осі 2, одночасно переміщається вниз по зовнішній різьбі. При цьому пружина 4 поступово розтискається і впливає на ходову гайку 3, додатково сприяючи її переміщенню вниз. Лінійне переміщення ходової гайки 3 за допомогою скоби 14 перетворюється в радіальне переміщення важеля 6 у напрямі до вертикальної осі 2 уздовж подовжнього паза 11. Одночасно з важелем 6 в радіальному напрямі переміщається закочувальний ролик 7 і при обертанні разом з важелем 6 по периметру металевої кришки завальцьовує її бічну поверхню і нижню кромку на стрічні кромки на горловині скляної банки. Обертання закочувального ролика 7 навкруги власної осі зменшує величину зусилля при завальцьовуванні металевої кришки, оскільки супроводжується тільки незначним опором качання. Кругові обертання важеля 6 виконують до моменту переміщення ходової гайки 3 в крайнє нижнє положення, що наступає приблизно через 9-10 оборотів важеля 6. В цьому положенні ходової гайки 3 закупорювання скляної банки завершується. Величина зазору між нижньою поверхнею притискного диска 5 і верхньою кромкою закочувального ролика 7 забезпечується товщиною розташованого між ними ступеня втулки 10, а плавність обертання важеля 6 щодо вертикальної осі 2 забезпечується за рахунок шайб 13, виконаних з еластичного матеріалу. В початкове положення пристрій приводять обертанням важеля 6 в протилежному напрямі, при цьому ходова гайка 3 переміщається у верхнє положення на вертикальній осі 2, стискаючи пружину. Додаткове зусилля, яке необхідне прикласти до рукоятки 8 для стиснення пружини 4, компенсується відсутністю навантаження на закочувальний ролик 7 при його відведенні від металевої кришки. Пропонована конструкція пристрою виготовлена і випробувана заявниками. Результати підтвердили промислову придатність пропонованого технічного рішення і отримання заявленого технічного результату. Зокрема, зусилля на важелі в процесі закочування зменшується на 1520 % в порівнянні з відомим пристроєм. Верхня частина опорної ручки у вигляді шестикутника з округлими кутами дозволяє більш рівномірно розподілити навантаження на кисть руки, що виникає при притисненні пристрою до металевої кришки і утриманні його від обертання. В сукупності це знижує стомлюваність при роботі з пристроєм. При цьому конструкція пристрою, що заявляється, забезпечує необхідну якість закупорювання скляних банок і його роботу в напівавтоматичному режимі переміщення важеля із змонтованим на ньому закочувальним роликом до металевої кришки при обертанні важеля за годинниковою стрілкою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для закупорювання скляних банок металевими кришками, що складається з опорної ручки, усередині якої жорстко закріплена вертикальна вісь, ходової гайки, розміщеної на вертикальній осі з можливістю переміщення уздовж неї, притискного диска, нерухомо закріпленого в нижній частині вертикальної осі, важеля з рукояткою і із змонтованим на ньому закочувальним роликом, закріпленого на вертикальній осі між притискним диском і опорною ручкою з можливістю обертального і радіального переміщення щодо вертикальної осі, при цьому ходова гайка шарнірно з'єднана з важелем за допомогою скоби, між вертикальною віссю і важелем встановлена втулка, між притискним диском і важелем і важелем і ходовою гайкою розташовано щонайменше по одній шайбі, а закочувальний ролик змонтований на важелі з можливістю обертання навкруги своєї осі, який відрізняється тим, що верхня частина опорної ручки виконана у формі шестикутника з округлими кутами, а усередині опорної ручки над ходовою гайкою розміщений пружний елемент, виконаний, наприклад, у вигляді пружини. 2. Пристрій за п. 1, який відрізняється тим, що вертикальна вісь виконана східчастою із ступенями більшого і меншого діаметра, ступінь більшого діаметра виконаний із зовнішньою різьбою для переміщення ходової гайки, а ступінь меншого діаметра виконаний з осьовим отвором для кріплення притискного диска, наприклад за допомогою різьбового з'єднання. 4 UA 70565 U 5 10 15 3. Пристрій за п. 1, який відрізняється тим, що скоба виконана С-подібної форми, її протилежні кінці вільно розміщені в двох співвісних отворах, виконаних на ходовій гайці, а середня частина вільно закріплена у виконаному на важелі виступі. 4. Пристрій за п. 1, який відрізняється тим, що важіль в місці з'єднання з втулкою виконаний з отвором довгастої форми, втулка виконана східчастою із ступенями більшого і меншого діаметра, при цьому перший ступінь більшого діаметра розміщений між притискним диском і важелем під згаданою шайбою, а діаметр другого ступеня меншого діаметра відповідає ширині отвору довгастої форми у важелі. 5. Пристрій за п. 4, який відрізняється тим, що шайба, розташована між притискним диском і важелем, виконана з еластичного матеріалу. 6. Пристрій за п. 1, який відрізняється тим, що між важелем і ходовою гайкою розташовано дві шайби, при цьому одна шайба, розташована під ходовою гайкою, виконана металевою, а друга шайба, розташована під нею, виконана з еластичного матеріалу. 7. Пристрій за п. 1, який відрізняється тим, що важіль в місці з'єднання із закочувальним роликом містить довгастий паз, а закочувальний ролик змонтований в згаданому пазу з можливістю регулювання заданої відстані між ним і вертикальною віссю в радіальному напрямі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
