Пристрій для закупорювання скляних банок жерстяними кришками

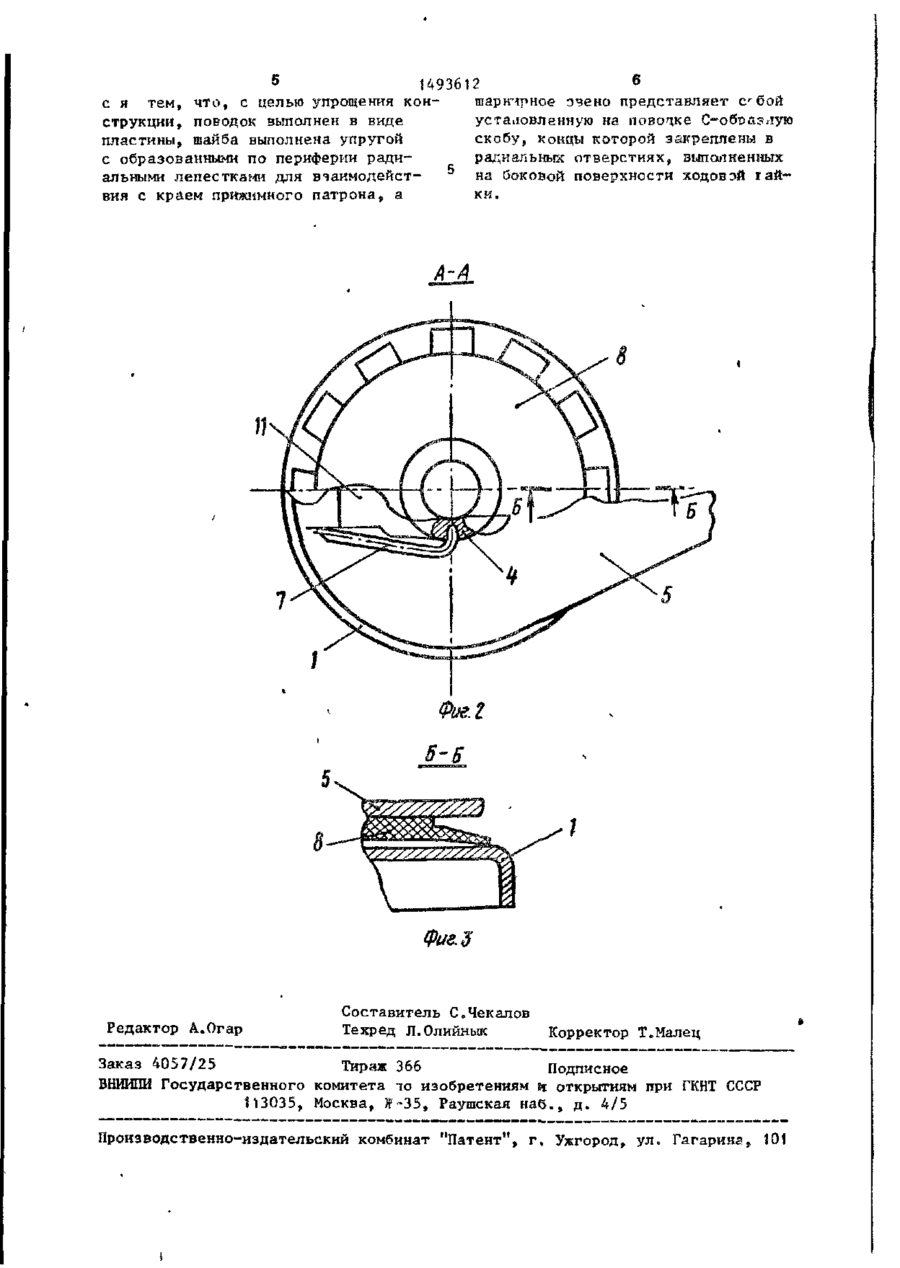

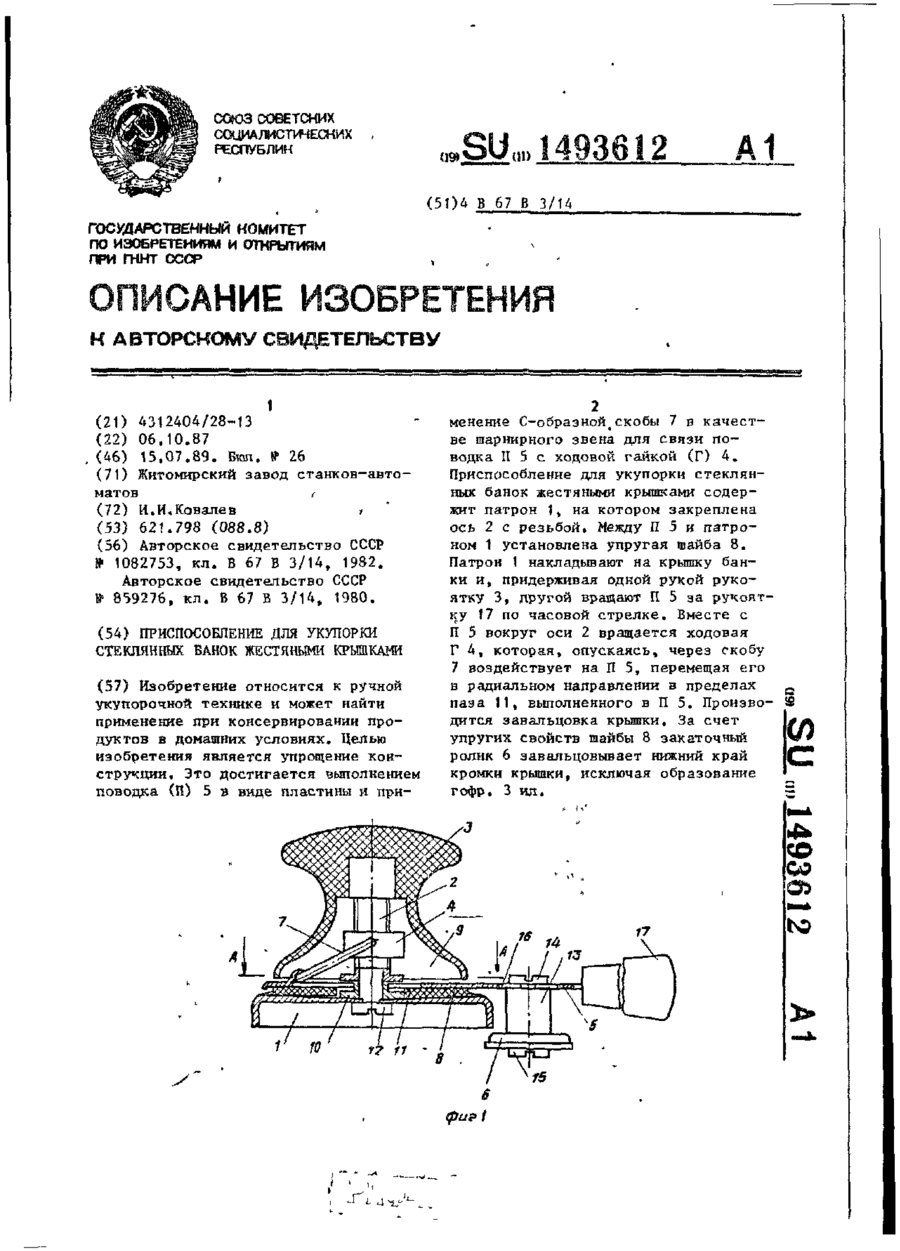

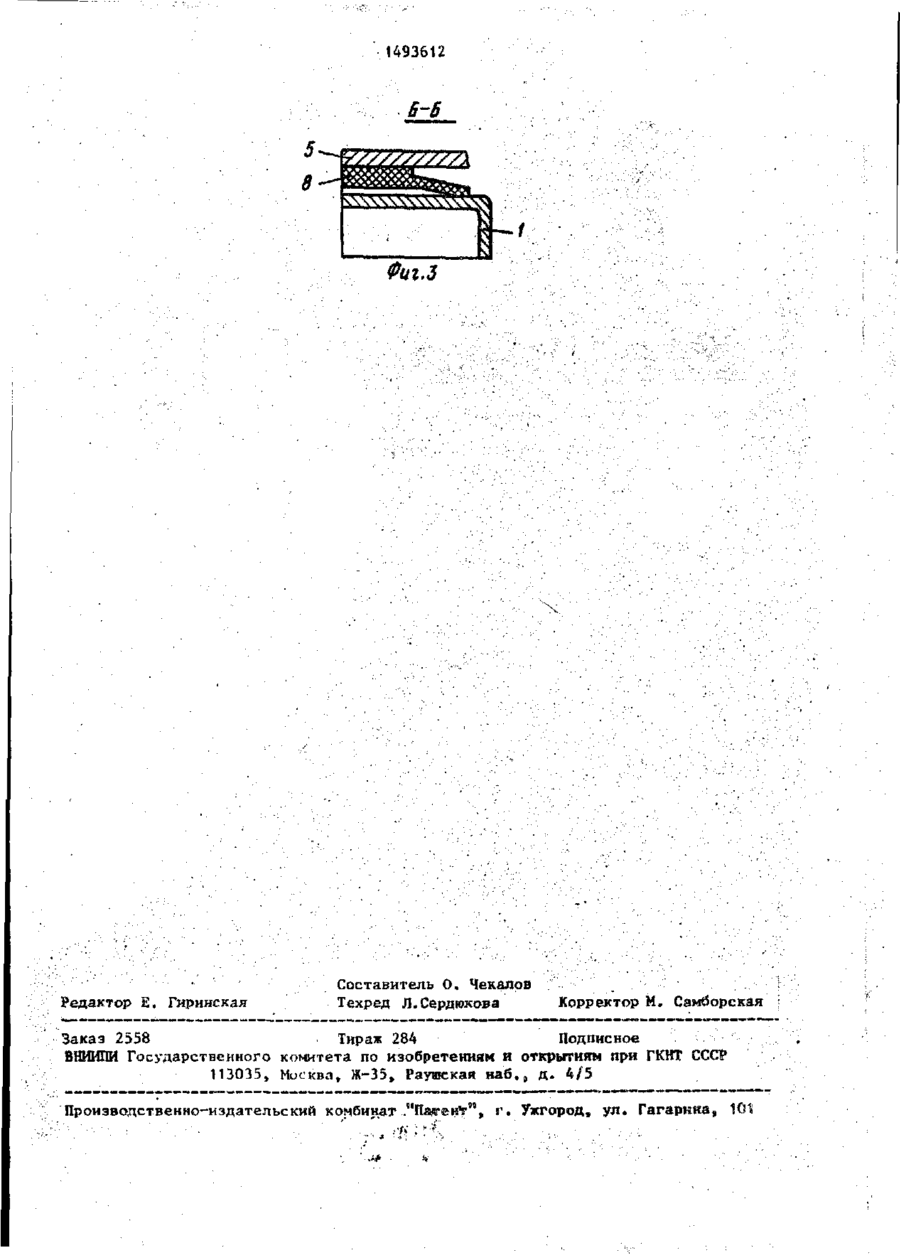

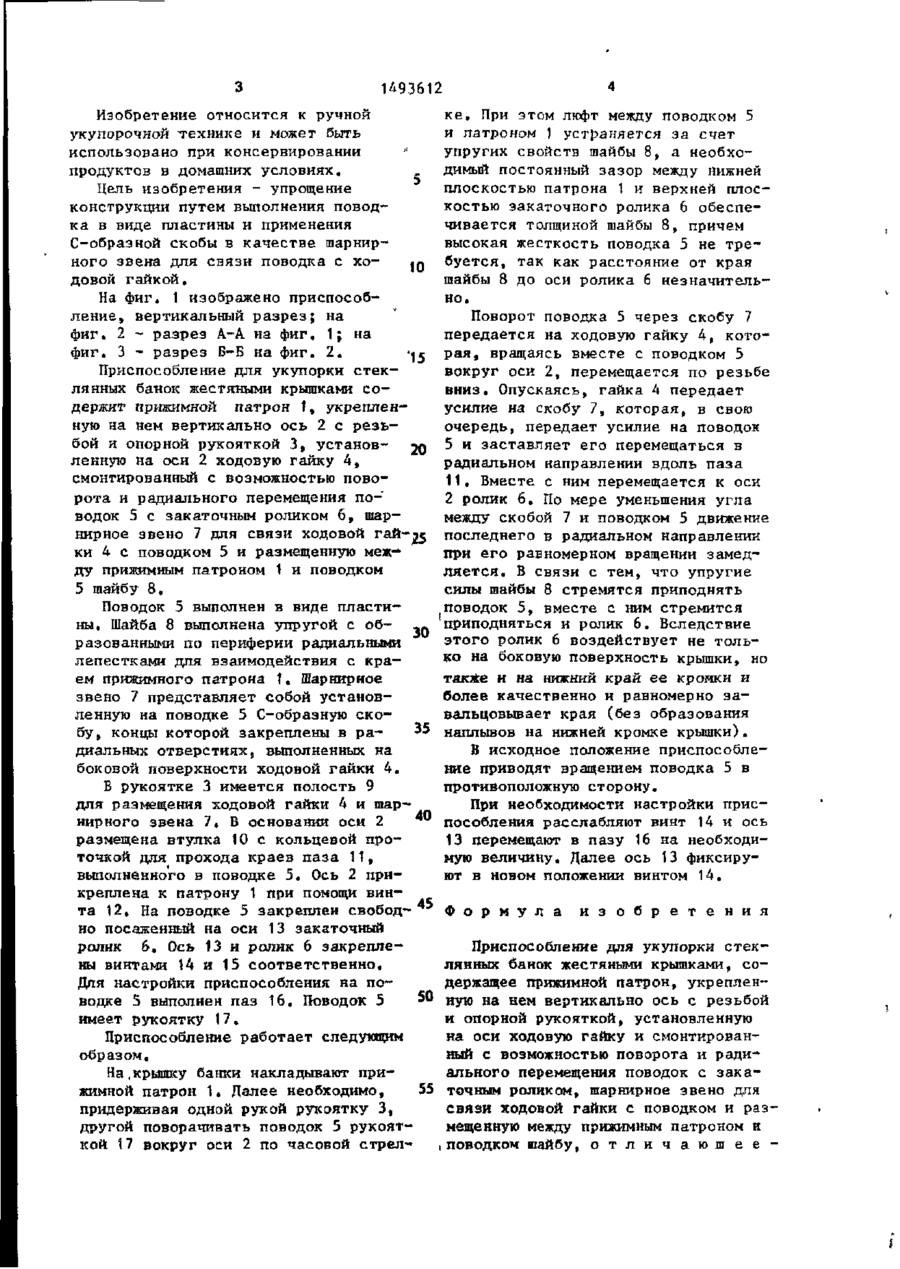

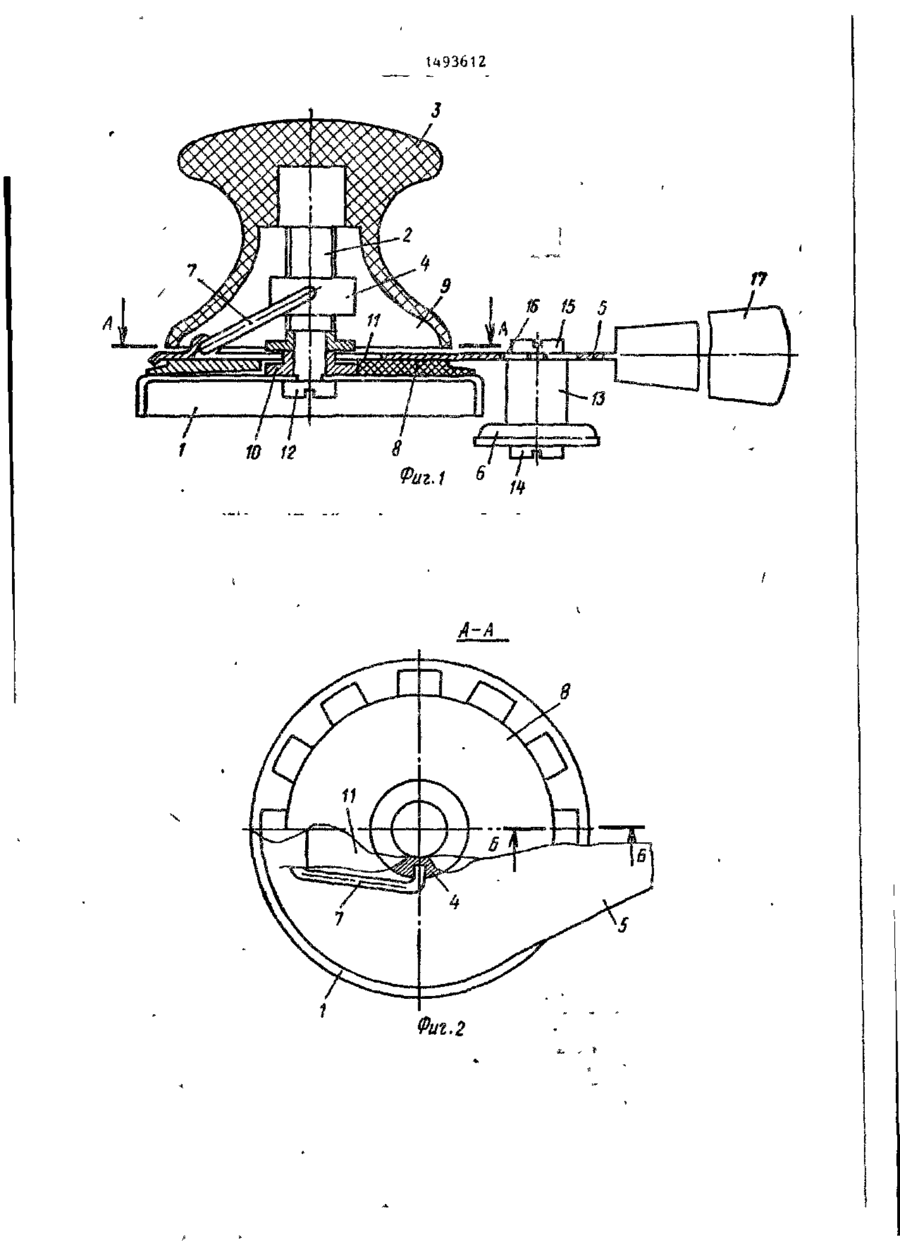

Изобретение относится к ручной укупорочной, технике и может найти применение при консервировании продуктов вдомашних условиях. Целью изобретения является повышение качества уку порки. На крышку бачки накладывается прижимной патрон I. Затем поворачивают поводок 5 рукояткой 17 вокруг оси 2 по часовой стрелке, при этом люфт между поводком 5 и патроном устраняется за счет упругих свойств шайбы 8. Поворот поводка 5 через скобу 7 передается на ходовую гайку 4, которая рращается вместе с поводком 5 вокруг оси 2. Перемещаясь вниз, гайка 4 передает усилие па скроу 7, которая в свою очередь передает усилие на поводок 5 ч заставляет его перемещаться в радиальном направлении вдоль паза 11, В свчзи с тем, что упругие силы шайбы 8 стремятся приподнять поводок 5, то вместе с ним приподьимается и ролик 6, вследствие этого он воздействует не только на боковую поверхность крышки, но также и на нижний край ее кромки, что обеспечивает высокое качество закатки. 3 ил. Изооретение относится к ручной уку порочной технике и может найти применение при консервировании продуктов в домашних условиях. Цель изобретения - повышение качества укупорки. На фиг. 1 изображен общий вид приспособления, вертикальный разрез; на фиг. 2 - разрез А-А на Ф И Г . 1; на фиг, 3 - разрез Б-Б на фиг. 2. Приспособление для укупорки стеклянных банок жестяными крышками содержит прижимной патрон 1. укрешіє** ную на нем вертикально ось 2 с резьбой и опорной рукояткой 3, установленную на оси 2 ходовую гайку 4 и смонтированный с возможностью поворота и радиального перемещения поводок э с закаточным роликом Ь, шарнирное звено 7 для связи ходовой гайки 4 с поводком 5 и размещенную между прижимным патроном 1 и поводком 5 шайбу 8. Поводок 5 выполнен в виде пластины. Шаиоа 8 выполнена упругой с образованными по периферии радиальными лепестками для взаимодействия с краем при (21) 4312404/13 (22) О6.1О.В7 (46) 23.0b.91. Бюл. Р 23 ?71) Житомирский завод станков-автоматов (72) И.И. Ковалев (53) 621.798(088.8) (56) Авторское свидетельство СССР № 859276, кл. В 67 В 3/14, 1980. Машина закаточная полуавтоматическая МЗП1-1. Технические условия ТУ 22-1.05831-33, 1984. (54) ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТЕКЛЯННЫХ БАНОК ЖЕСТЯНЫМИ КРЫШКАМИ 35 З Н 9 3 6 12 * те с ним перемещается к оси 2 ролик 6. По мере уменьшения угла между скобой 7 и поводком 5 движение последнего в радиальном направлении при равномерном его вращении замедляется. В связи с тем, что упругие силы шайбы 8 стремятся приподнять поводок 5, то вместе В рукоятке 3 имеется полость 9 для с ним стремится приподняться и ролик размещения ходовой гайки 4 и шарнирного звена 7. В основании оси 2 разме-^Q 6. Вследствие этого ролик 6 воздейстщена втулка 10 с кольцейой проточкой вует не только на боковую поверхность для прохода краев паза 11 > выполненкрышки, ко также и на нижний край ее ного в поводке 5. Ось 2 крепится к кромки и более качественно и равномерпатрону 1 при помоши витята 12. На поно завальцовывает края (без образоваводке 5 крепится свободно посаженный щ ния наплывов на нижней кромке крышки). на оси 13 закаточный ролик 6, Ось 13 В исходное положение приспособлеи ролик 6 крепятся винтами 14 и 15 ние приводится вращением поводка 5 соответственно. Для настройки приспов противоположную сторону. жимного патрона 1. Шарнирное звено 7 представляет собой установленную на поводке '5 С-образную скобу, концы которой закреплены в радиальных отверстиях, выполненных на боковой поверхности ходовой гайки 4. собления на поводке 5 в&шолнен паз 1b. Поводок 5 имеет рукоятку 17. 2 Q Приспособление работает следушеим образом. На крышку банки накладывается прие м н о й патрон 1. Далее необходимо, придерживая одной рукой рукоятку 3, 25 другой поворачивать повоцок 5 рукояткой 17 вокруг оси 2 по часовой стрелке. При этом люфт между поводком 5 и патроном 1 устраняется за счет упругих свойств шайбы 8, а необходимый -п э постоянный зазор между нижней плоскостью патрона 1 и верхней плоскостью закаточного ролика 6 обеспечивается толщиной шайбы 8, причен высокая жесткость поводка 5 не требуется, т.к. _ расстояние от їсрая шайбы 8 до оси ро- 35 лика 6 незначительно. Поворот поводка 5 через скобу 7 передается на ходовую гайку 4, которая, вращаясь вместе с поводком 5 вокруг ^ оси 2, перемещается по резьбе вниз. Перемещаясь вниз, гайка 4 передаст усилие на скобу 7, которая в свою очередь передает усилие на поводок 5 и заставляет его перемещаться в радиальном направлении вдолзь паза 11. Вмес В случае необходимости настройки приспособления расслабляется винт \ц и ось 13 перемещается в пазу 16 на необходимую величину. Далее ось 13" фиксируется в своем новом положении винтом 1ч. Фор мул а и з о б р е т е н и я Приспособление для укупорки стеклянных банок жестяными крышками, содержащее прижимной патрон, укрепленную на нем вертикально ось с резьбой и опорной рукояткой, установленную на оси ходовую гайку и смонтированный с возможностью поворота и радиального перемещения, выполненный в виде пластины поводок с закаточным роликом, шарнирное звено для связи ходовой гайки с поводком и размещенную между прижимным патроном и поводком шайбу, о т л и ч а ю щ е е с я тем, что, с целью повышения качества укупорки, шайба выполнена упругой с образованными по периферии радиальными лепестками для взаимодействия с краем прижимного патрона. , ї 1493612 Б-б Фиг.З Редактор Е. Гиринская Составитель О. Чекалов Техред Л.Сердюкова Корректор М. Самборская Заказ 2558 Тираж 284 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,9 д. 4/5 Производственно-издательский комбинат ."ПалгенЧр", г. Ужгород, ул. Гагарина^ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)4 В 67 В 3/14 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ни С! (21) 4312404/28-13 (22) 06.10.87 (46) 15.07.89. Бгал. № 26 (71) Житомирский завод станков-автоматов f (72) И.И.Ковалев , ' (53) 621.798 (088.8) (56) Авторское свидетельство СССР № 1082753, к л . В 67 В 3/14, 1982. Авторское свидетельство СССР № 859276, к л . В 67 В 3/14, 1980. (54) ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТЕКЛЯННЫХ БАНОК ЖЕСТЯНЫМИ КРЫШКАМИ (57) Изобретение относится к ручной укупорочной технике и может найти применение при консервировании продуктов в домашних условиях. Целью изобретения является упрощение конструкции. Это достигается выполнением поводка (И) 5 в виде пластины я при менение С-обраэной
