Машинка закатна для закупорювання скляних банок металевими кришками

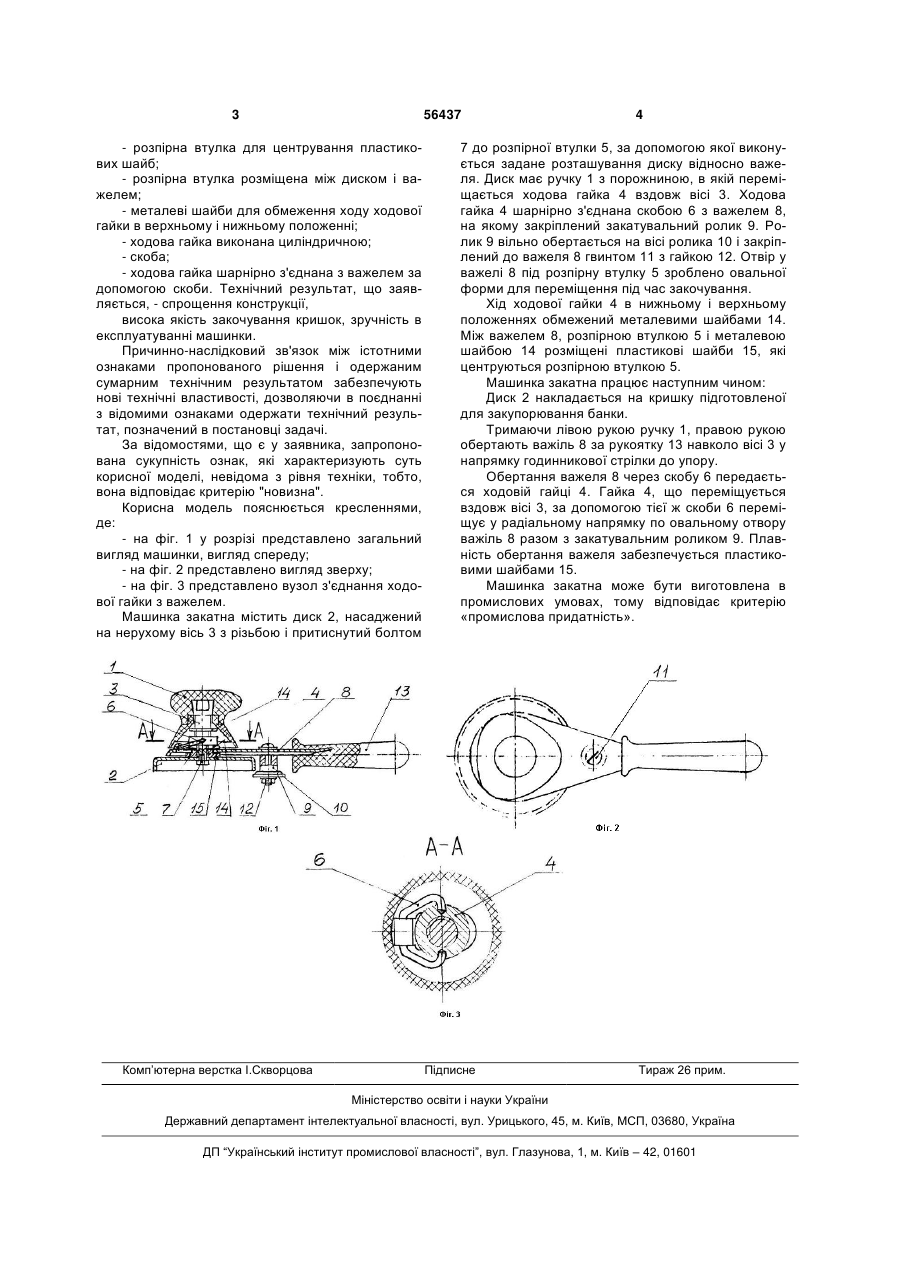

1. Машинка закатна для закупорювання скляних банок металевими кришками, яка містить диск, насаджений на нерухому вісь з ручкою, і змонтований на вісі з можливістю обертального і радіального переміщення важіль з закатним роликом, 3 56437 - розпірна втулка для центрування пластикових шайб; - розпірна втулка розміщена між диском і важелем; - металеві шайби для обмеження ходу ходової гайки в верхньому і нижньому положенні; - ходова гайка виконана циліндричною; - скоба; - ходова гайка шарнірно з'єднана з важелем за допомогою скоби. Технічний результат, що заявляється, - спрощення конструкції, висока якість закочування кришок, зручність в експлуатуванні машинки. Причинно-наслідковий зв'язок між істотними ознаками пропонованого рішення і одержаним сумарним технічним результатом забезпечують нові технічні властивості, дозволяючи в поєднанні з відомими ознаками одержати технічний результат, позначений в постановці задачі. За відомостями, що є у заявника, запропонована сукупність ознак, які характеризують суть корисної моделі, невідома з рівня техніки, тобто, вона відповідає критерію "новизна". Корисна модель пояснюється кресленнями, де: - на фіг. 1 у розрізі представлено загальний вигляд машинки, вигляд спереду; - на фіг. 2 представлено вигляд зверху; - на фіг. 3 представлено вузол з'єднання ходової гайки з важелем. Машинка закатна містить диск 2, насаджений на нерухому вісь 3 з різьбою і притиснутий болтом Комп’ютерна верстка І.Скворцова 4 7 до розпірної втулки 5, за допомогою якої виконується задане розташування диску відносно важеля. Диск має ручку 1 з порожниною, в якій переміщається ходова гайка 4 вздовж вісі 3. Ходова гайка 4 шарнірно з'єднана скобою 6 з важелем 8, на якому закріплений закатувальний ролик 9. Ролик 9 вільно обертається на вісі ролика 10 і закріплений до важеля 8 гвинтом 11 з гайкою 12. Отвір у важелі 8 під розпірну втулку 5 зроблено овальної форми для переміщення під час закочування. Хід ходової гайки 4 в нижньому і верхньому положеннях обмежений металевими шайбами 14. Між важелем 8, розпірною втулкою 5 і металевою шайбою 14 розміщені пластикові шайби 15, які центруються розпірною втулкою 5. Машинка закатна працює наступним чином: Диск 2 накладається на кришку підготовленої для закупорювання банки. Тримаючи лівою рукою ручку 1, правою рукою обертають важіль 8 за рукоятку 13 навколо вісі 3 у напрямку годинникової стрілки до упору. Обертання важеля 8 через скобу 6 передається ходовій гайці 4. Гайка 4, що переміщується вздовж вісі 3, за допомогою тієї ж скоби 6 переміщує у радіальному напрямку по овальному отвору важіль 8 разом з закатувальним роликом 9. Плавність обертання важеля забезпечується пластиковими шайбами 15. Машинка закатна може бути виготовлена в промислових умовах, тому відповідає критерію «промислова придатність». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
