Пристрій для очищення дна водоймища від донних відкладень

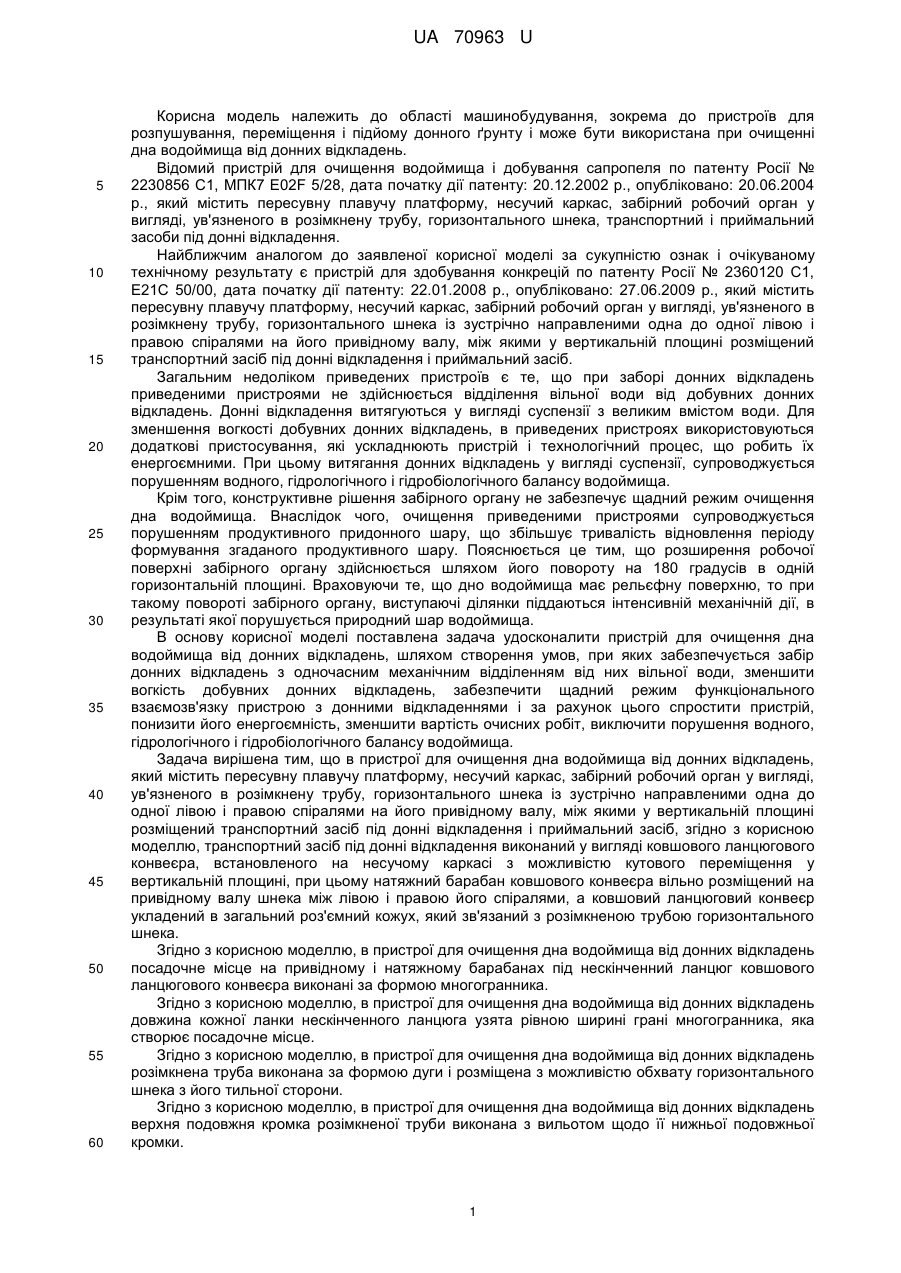

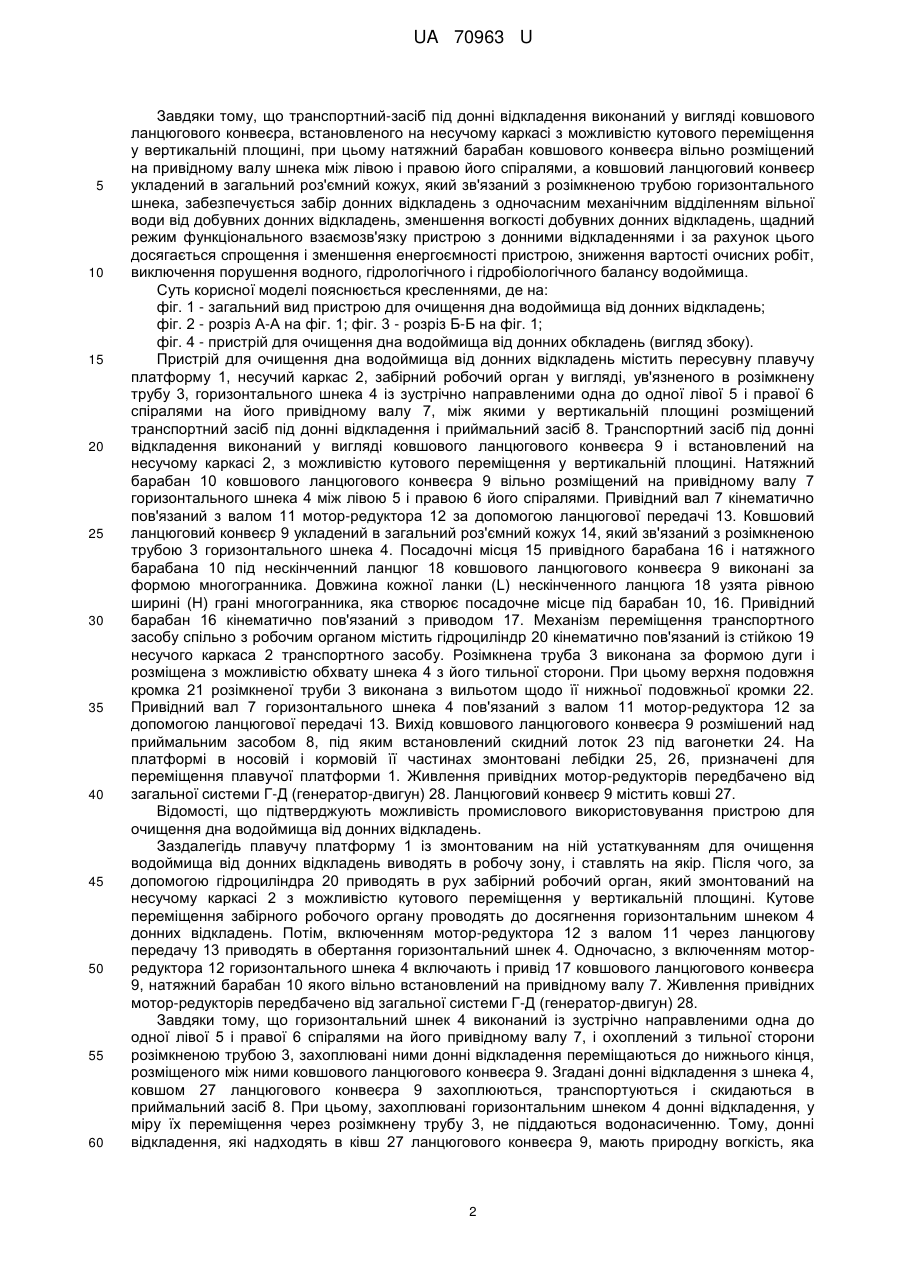

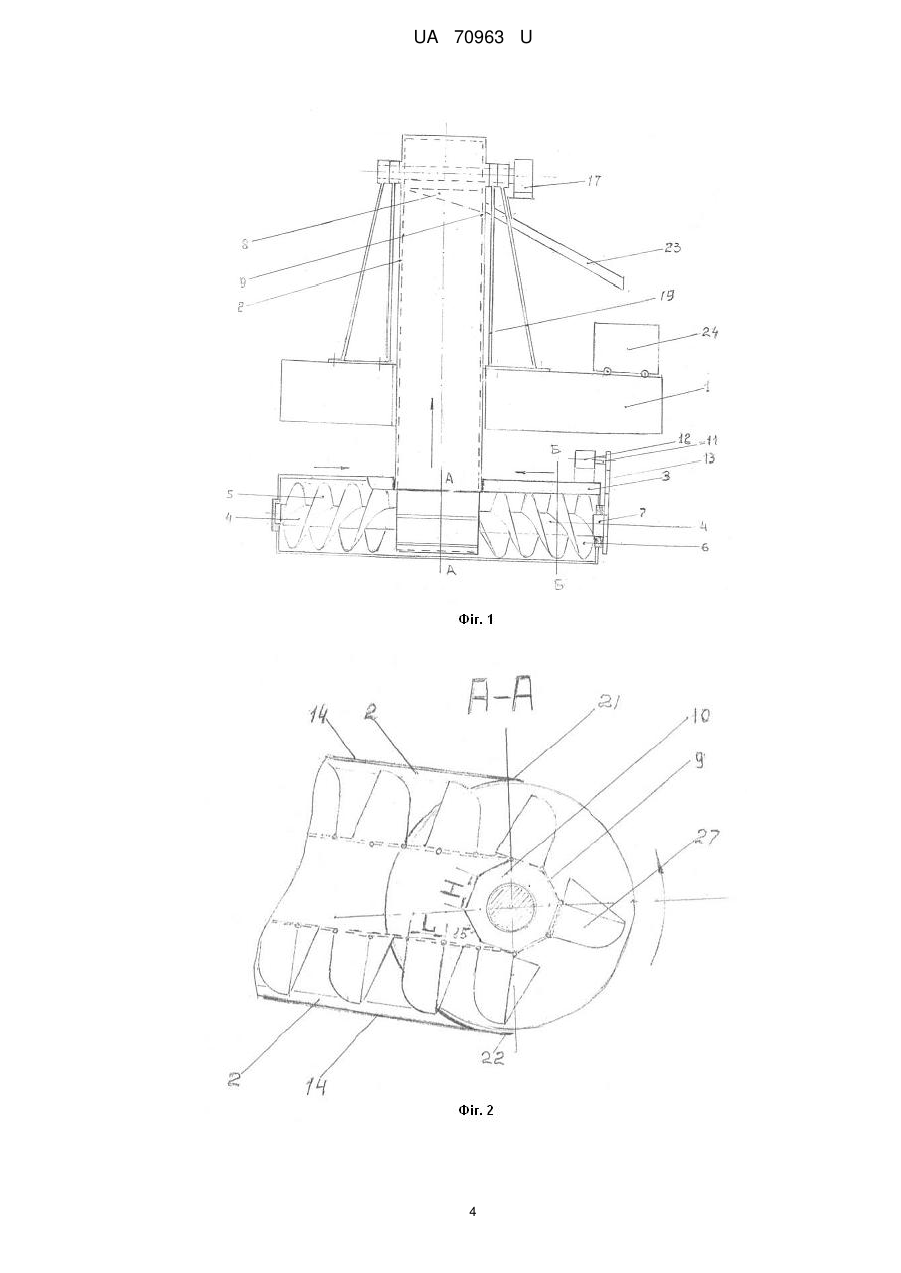

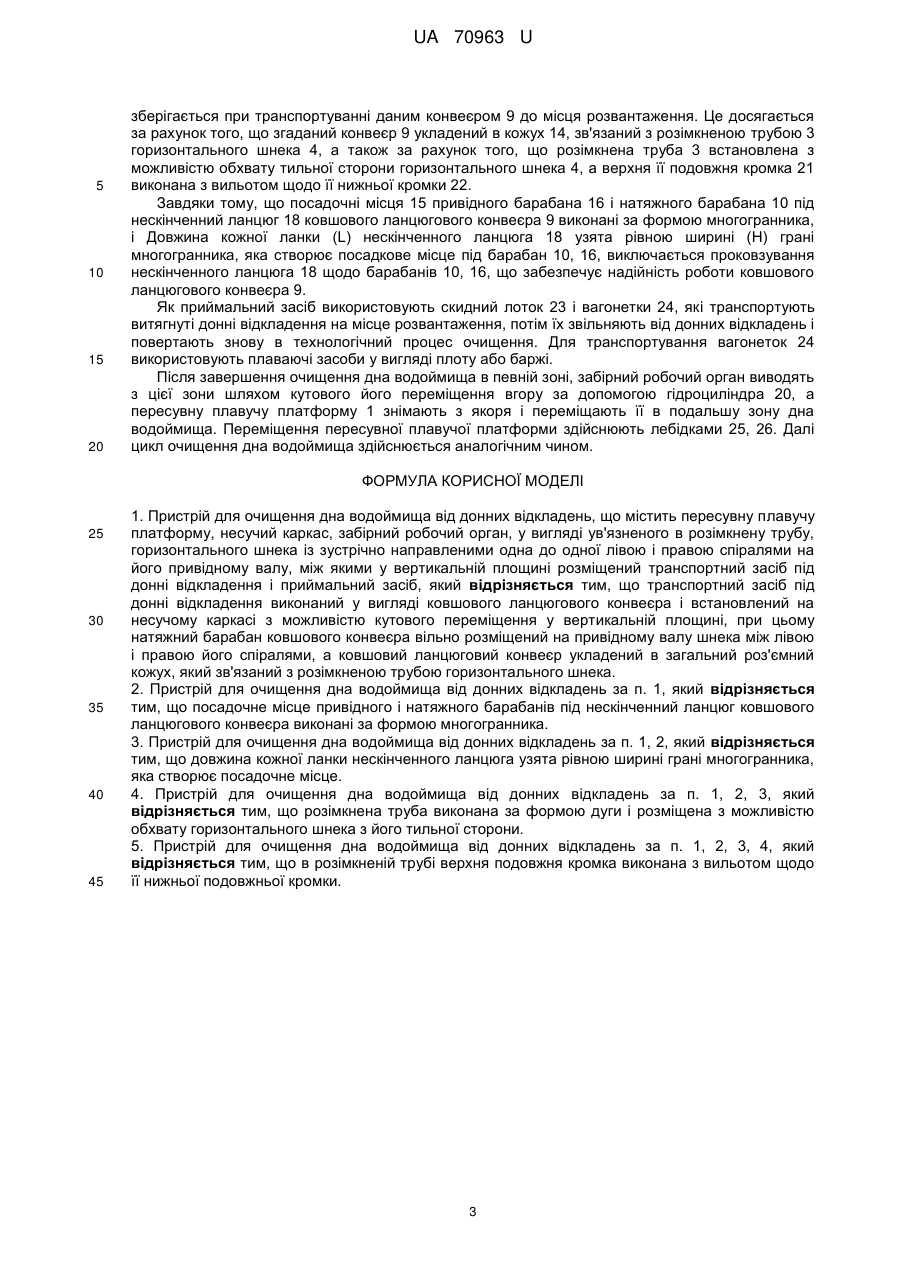

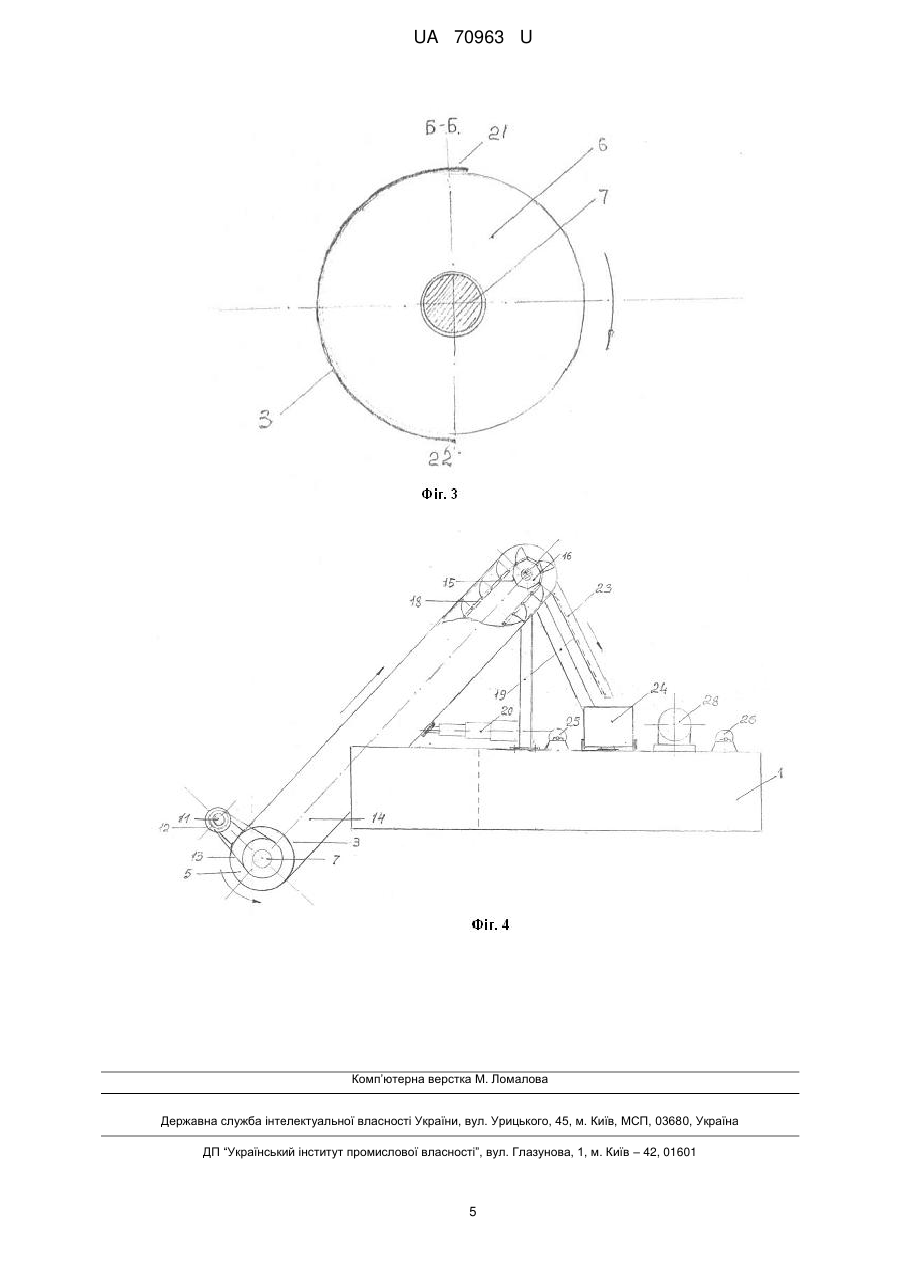

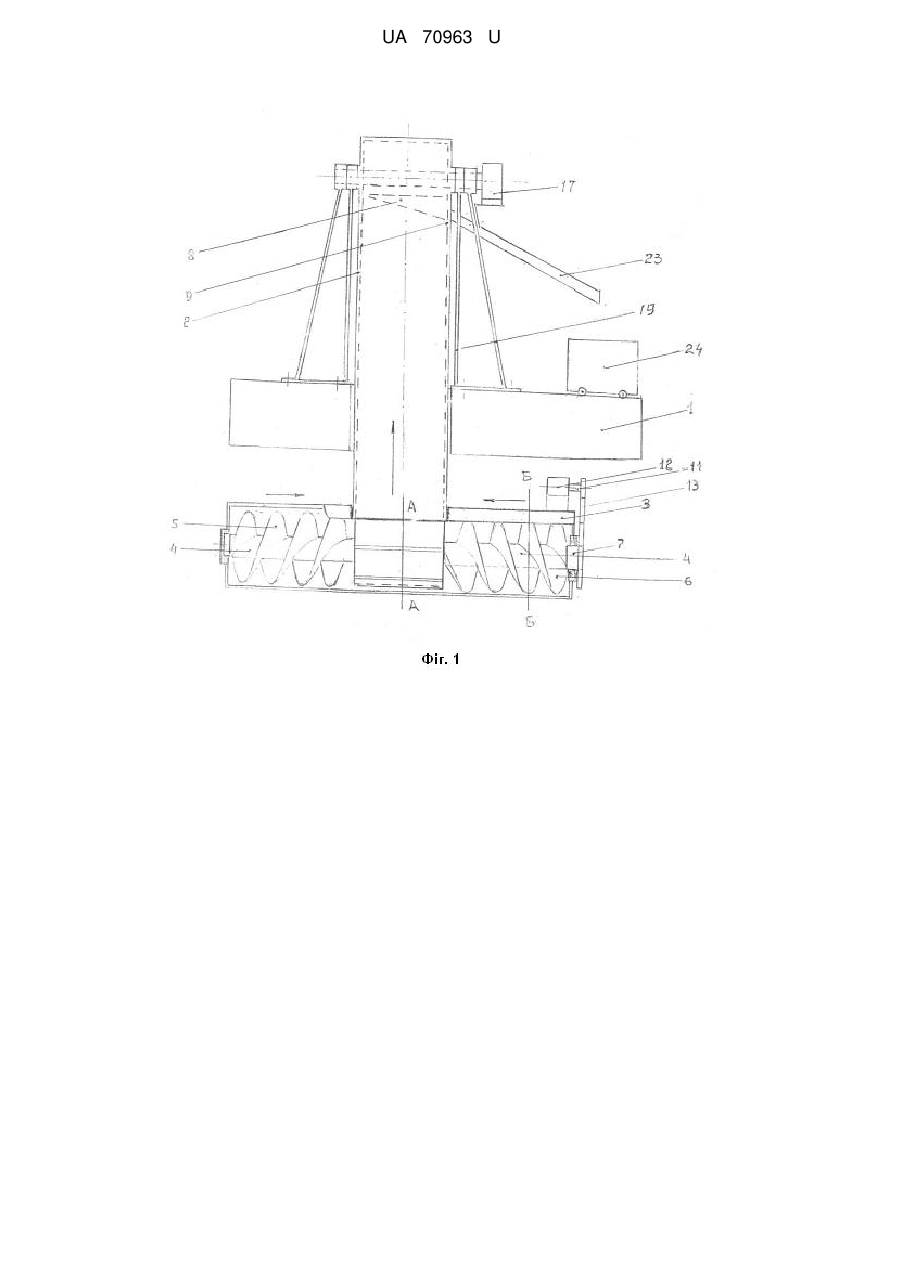

Реферат: Пристрій для очищення дна водоймища від донних відкладень містить пересувну плавучу платформу, несучий каркас, забірний робочий орган, у вигляді ув'язненого в розімкнену трубу, горизонтального шнека із зустрічно направленими одна до одної лівою і правою спіралями на його привідному валу, між якими у вертикальній площині розміщений транспортний засіб під донні відкладення і приймальний засіб. Крім того, транспортний засіб під донні відкладення виконаний у вигляді ковшового ланцюгового конвеєра і встановлений на несучому каркасі з можливістю кутового переміщення у вертикальній площині, при цьому натяжний барабан ковшового конвеєра вільно розміщений на привідному валу шнека між лівою і правою його спіралями, а ковшовий ланцюговий конвеєр укладений в загальний роз'ємний кожух, який зв'язаний з розімкненою трубою горизонтального шнека. UA 70963 U (12) UA 70963 U UA 70963 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області машинобудування, зокрема до пристроїв для розпушування, переміщення і підйому донного ґрунту і може бути використана при очищенні дна водоймища від донних відкладень. Відомий пристрій для очищення водоймища і добування сапропеля по патенту Росії № 2230856 С1, МПК7 E02F 5/28, дата початку дії патенту: 20.12.2002 р., опубліковано: 20.06.2004 р., який містить пересувну плавучу платформу, несучий каркас, забірний робочий орган у вигляді, ув'язненого в розімкнену трубу, горизонтального шнека, транспортний і приймальний засоби під донні відкладення. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є пристрій для здобування конкрецій по патенту Росії № 2360120 С1, Е21С 50/00, дата початку дії патенту: 22.01.2008 р., опубліковано: 27.06.2009 р., який містить пересувну плавучу платформу, несучий каркас, забірний робочий орган у вигляді, ув'язненого в розімкнену трубу, горизонтального шнека із зустрічно направленими одна до одної лівою і правою спіралями на його привідному валу, між якими у вертикальній площині розміщений транспортний засіб під донні відкладення і приймальний засіб. Загальним недоліком приведених пристроїв є те, що при заборі донних відкладень приведеними пристроями не здійснюється відділення вільної води від добувних донних відкладень. Донні відкладення витягуються у вигляді суспензії з великим вмістом води. Для зменшення вогкості добувних донних відкладень, в приведених пристроях використовуються додаткові пристосування, які ускладнюють пристрій і технологічний процес, що робить їх енергоємними. При цьому витягання донних відкладень у вигляді суспензії, супроводжується порушенням водного, гідрологічного і гідробіологічного балансу водоймища. Крім того, конструктивне рішення забірного органу не забезпечує щадний режим очищення дна водоймища. Внаслідок чого, очищення приведеними пристроями супроводжується порушенням продуктивного придонного шару, що збільшує тривалість відновлення періоду формування згаданого продуктивного шару. Пояснюється це тим, що розширення робочої поверхні забірного органу здійснюється шляхом його повороту на 180 градусів в одній горизонтальній площині. Враховуючи те, що дно водоймища має рельєфну поверхню, то при такому повороті забірного органу, виступаючі ділянки піддаються інтенсивній механічній дії, в результаті якої порушується природний шар водоймища. В основу корисної моделі поставлена задача удосконалити пристрій для очищення дна водоймища від донних відкладень, шляхом створення умов, при яких забезпечується забір донних відкладень з одночасним механічним відділенням від них вільної води, зменшити вогкість добувних донних відкладень, забезпечити щадний режим функціонального взаємозв'язку пристрою з донними відкладеннями і за рахунок цього спростити пристрій, понизити його енергоємність, зменшити вартість очисних робіт, виключити порушення водного, гідрологічного і гідробіологічного балансу водоймища. Задача вирішена тим, що в пристрої для очищення дна водоймища від донних відкладень, який містить пересувну плавучу платформу, несучий каркас, забірний робочий орган у вигляді, ув'язненого в розімкнену трубу, горизонтального шнека із зустрічно направленими одна до одної лівою і правою спіралями на його привідному валу, між якими у вертикальній площині розміщений транспортний засіб під донні відкладення і приймальний засіб, згідно з корисною моделлю, транспортний засіб під донні відкладення виконаний у вигляді ковшового ланцюгового конвеєра, встановленого на несучому каркасі з можливістю кутового переміщення у вертикальній площині, при цьому натяжний барабан ковшового конвеєра вільно розміщений на привідному валу шнека між лівою і правою його спіралями, а ковшовий ланцюговий конвеєр укладений в загальний роз'ємний кожух, який зв'язаний з розімкненою трубою горизонтального шнека. Згідно з корисною моделлю, в пристрої для очищення дна водоймища від донних відкладень посадочне місце на привідному і натяжному барабанах під нескінченний ланцюг ковшового ланцюгового конвеєра виконані за формою многогранника. Згідно з корисною моделлю, в пристрої для очищення дна водоймища від донних відкладень довжина кожної ланки нескінченного ланцюга узята рівною ширині грані многогранника, яка створює посадочне місце. Згідно з корисною моделлю, в пристрої для очищення дна водоймища від донних відкладень розімкнена труба виконана за формою дуги і розміщена з можливістю обхвату горизонтального шнека з його тильної сторони. Згідно з корисною моделлю, в пристрої для очищення дна водоймища від донних відкладень верхня подовжня кромка розімкненої труби виконана з вильотом щодо її нижньої подовжньої кромки. 1 UA 70963 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки тому, що транспортний-засіб під донні відкладення виконаний у вигляді ковшового ланцюгового конвеєра, встановленого на несучому каркасі з можливістю кутового переміщення у вертикальній площині, при цьому натяжний барабан ковшового конвеєра вільно розміщений на привідному валу шнека між лівою і правою його спіралями, а ковшовий ланцюговий конвеєр укладений в загальний роз'ємний кожух, який зв'язаний з розімкненою трубою горизонтального шнека, забезпечується забір донних відкладень з одночасним механічним відділенням вільної води від добувних донних відкладень, зменшення вогкості добувних донних відкладень, щадний режим функціонального взаємозв'язку пристрою з донними відкладеннями і за рахунок цього досягається спрощення і зменшення енергоємності пристрою, зниження вартості очисних робіт, виключення порушення водного, гідрологічного і гідробіологічного балансу водоймища. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид пристрою для очищення дна водоймища від донних відкладень; фіг. 2 - розріз А-А на фіг. 1; фіг. 3 - розріз Б-Б на фіг. 1; фіг. 4 - пристрій для очищення дна водоймища від донних обкладень (вигляд збоку). Пристрій для очищення дна водоймища від донних відкладень містить пересувну плавучу платформу 1, несучий каркас 2, забірний робочий орган у вигляді, ув'язненого в розімкнену трубу 3, горизонтального шнека 4 із зустрічно направленими одна до одної лівої 5 і правої 6 спіралями на його привідному валу 7, між якими у вертикальній площині розміщений транспортний засіб під донні відкладення і приймальний засіб 8. Транспортний засіб під донні відкладення виконаний у вигляді ковшового ланцюгового конвеєра 9 і встановлений на несучому каркасі 2, з можливістю кутового переміщення у вертикальній площині. Натяжний барабан 10 ковшового ланцюгового конвеєра 9 вільно розміщений на привідному валу 7 горизонтального шнека 4 між лівою 5 і правою 6 його спіралями. Привідний вал 7 кінематично пов'язаний з валом 11 мотор-редуктора 12 за допомогою ланцюгової передачі 13. Ковшовий ланцюговий конвеєр 9 укладений в загальний роз'ємний кожух 14, який зв'язаний з розімкненою трубою 3 горизонтального шнека 4. Посадочні місця 15 привідного барабана 16 і натяжного барабана 10 під нескінченний ланцюг 18 ковшового ланцюгового конвеєра 9 виконані за формою многогранника. Довжина кожної ланки (L) нескінченного ланцюга 18 узята рівною ширині (Н) грані многогранника, яка створює посадочне місце під барабан 10, 16. Привідний барабан 16 кінематично пов'язаний з приводом 17. Механізм переміщення транспортного засобу спільно з робочим органом містить гідроциліндр 20 кінематично пов'язаний із стійкою 19 несучого каркаса 2 транспортного засобу. Розімкнена труба 3 виконана за формою дуги і розміщена з можливістю обхвату шнека 4 з його тильної сторони. При цьому верхня подовжня кромка 21 розімкненої труби 3 виконана з вильотом щодо її нижньої подовжньої кромки 22. Привідний вал 7 горизонтального шнека 4 пов'язаний з валом 11 мотор-редуктора 12 за допомогою ланцюгової передачі 13. Вихід ковшового ланцюгового конвеєра 9 розмішений над приймальним засобом 8, під яким встановлений скидний лоток 23 під вагонетки 24. На платформі в носовій і кормовій її частинах змонтовані лебідки 25, 26, призначені для переміщення плавучої платформи 1. Живлення привідних мотор-редукторів передбачено від загальної системи Г-Д (генератор-двигун) 28. Ланцюговий конвеєр 9 містить ковші 27. Відомості, що підтверджують можливість промислового використовування пристрою для очищення дна водоймища від донних відкладень. Заздалегідь плавучу платформу 1 із змонтованим на ній устаткуванням для очищення водоймища від донних відкладень виводять в робочу зону, і ставлять на якір. Після чого, за допомогою гідроциліндра 20 приводять в рух забірний робочий орган, який змонтований на несучому каркасі 2 з можливістю кутового переміщення у вертикальній площині. Кутове переміщення забірного робочого органу проводять до досягнення горизонтальним шнеком 4 донних відкладень. Потім, включенням мотор-редуктора 12 з валом 11 через ланцюгову передачу 13 приводять в обертання горизонтальний шнек 4. Одночасно, з включенням моторредуктора 12 горизонтального шнека 4 включають і привід 17 ковшового ланцюгового конвеєра 9, натяжний барабан 10 якого вільно встановлений на привідному валу 7. Живлення привідних мотор-редукторів передбачено від загальної системи Г-Д (генератор-двигун) 28. Завдяки тому, що горизонтальний шнек 4 виконаний із зустрічно направленими одна до одної лівої 5 і правої 6 спіралями на його привідному валу 7, і охоплений з тильної сторони розімкненою трубою 3, захоплювані ними донні відкладення переміщаються до нижнього кінця, розміщеного між ними ковшового ланцюгового конвеєра 9. Згадані донні відкладення з шнека 4, ковшом 27 ланцюгового конвеєра 9 захоплюються, транспортуються і скидаються в приймальний засіб 8. При цьому, захоплювані горизонтальним шнеком 4 донні відкладення, у міру їх переміщення через розімкнену трубу 3, не піддаються водонасиченню. Тому, донні відкладення, які надходять в ківш 27 ланцюгового конвеєра 9, мають природну вогкість, яка 2 UA 70963 U 5 10 15 20 зберігається при транспортуванні даним конвеєром 9 до місця розвантаження. Це досягається за рахунок того, що згаданий конвеєр 9 укладений в кожух 14, зв'язаний з розімкненою трубою 3 горизонтального шнека 4, а також за рахунок того, що розімкнена труба 3 встановлена з можливістю обхвату тильної сторони горизонтального шнека 4, а верхня її подовжня кромка 21 виконана з вильотом щодо її нижньої кромки 22. Завдяки тому, що посадочні місця 15 привідного барабана 16 і натяжного барабана 10 під нескінченний ланцюг 18 ковшового ланцюгового конвеєра 9 виконані за формою многогранника, і Довжина кожної ланки (L) нескінченного ланцюга 18 узята рівною ширині (Н) грані многогранника, яка створює посадкове місце під барабан 10, 16, виключається проковзування нескінченного ланцюга 18 щодо барабанів 10, 16, що забезпечує надійність роботи ковшового ланцюгового конвеєра 9. Як приймальний засіб використовують скидний лоток 23 і вагонетки 24, які транспортують витягнуті донні відкладення на місце розвантаження, потім їх звільняють від донних відкладень і повертають знову в технологічний процес очищення. Для транспортування вагонеток 24 використовують плаваючі засоби у вигляді плоту або баржі. Після завершення очищення дна водоймища в певній зоні, забірний робочий орган виводять з цієї зони шляхом кутового його переміщення вгору за допомогою гідроциліндра 20, а пересувну плавучу платформу 1 знімають з якоря і переміщають її в подальшу зону дна водоймища. Переміщення пересувної плавучої платформи здійснюють лебідками 25, 26. Далі цикл очищення дна водоймища здійснюється аналогічним чином. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Пристрій для очищення дна водоймища від донних відкладень, що містить пересувну плавучу платформу, несучий каркас, забірний робочий орган, у вигляді ув'язненого в розімкнену трубу, горизонтального шнека із зустрічно направленими одна до одної лівою і правою спіралями на його привідному валу, між якими у вертикальній площині розміщений транспортний засіб під донні відкладення і приймальний засіб, який відрізняється тим, що транспортний засіб під донні відкладення виконаний у вигляді ковшового ланцюгового конвеєра і встановлений на несучому каркасі з можливістю кутового переміщення у вертикальній площині, при цьому натяжний барабан ковшового конвеєра вільно розміщений на привідному валу шнека між лівою і правою його спіралями, а ковшовий ланцюговий конвеєр укладений в загальний роз'ємний кожух, який зв'язаний з розімкненою трубою горизонтального шнека. 2. Пристрій для очищення дна водоймища від донних відкладень за п. 1, який відрізняється тим, що посадочне місце привідного і натяжного барабанів під нескінченний ланцюг ковшового ланцюгового конвеєра виконані за формою многогранника. 3. Пристрій для очищення дна водоймища від донних відкладень за п. 1, 2, який відрізняється тим, що довжина кожної ланки нескінченного ланцюга узята рівною ширині грані многогранника, яка створює посадочне місце. 4. Пристрій для очищення дна водоймища від донних відкладень за п. 1, 2, 3, який відрізняється тим, що розімкнена труба виконана за формою дуги і розміщена з можливістю обхвату горизонтального шнека з його тильної сторони. 5. Пристрій для очищення дна водоймища від донних відкладень за п. 1, 2, 3, 4, який відрізняється тим, що в розімкненій трубі верхня подовжня кромка виконана з вильотом щодо її нижньої подовжньої кромки. 3 UA 70963 U 4 UA 70963 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
