Піротехнічний фейєрверочний пристрій

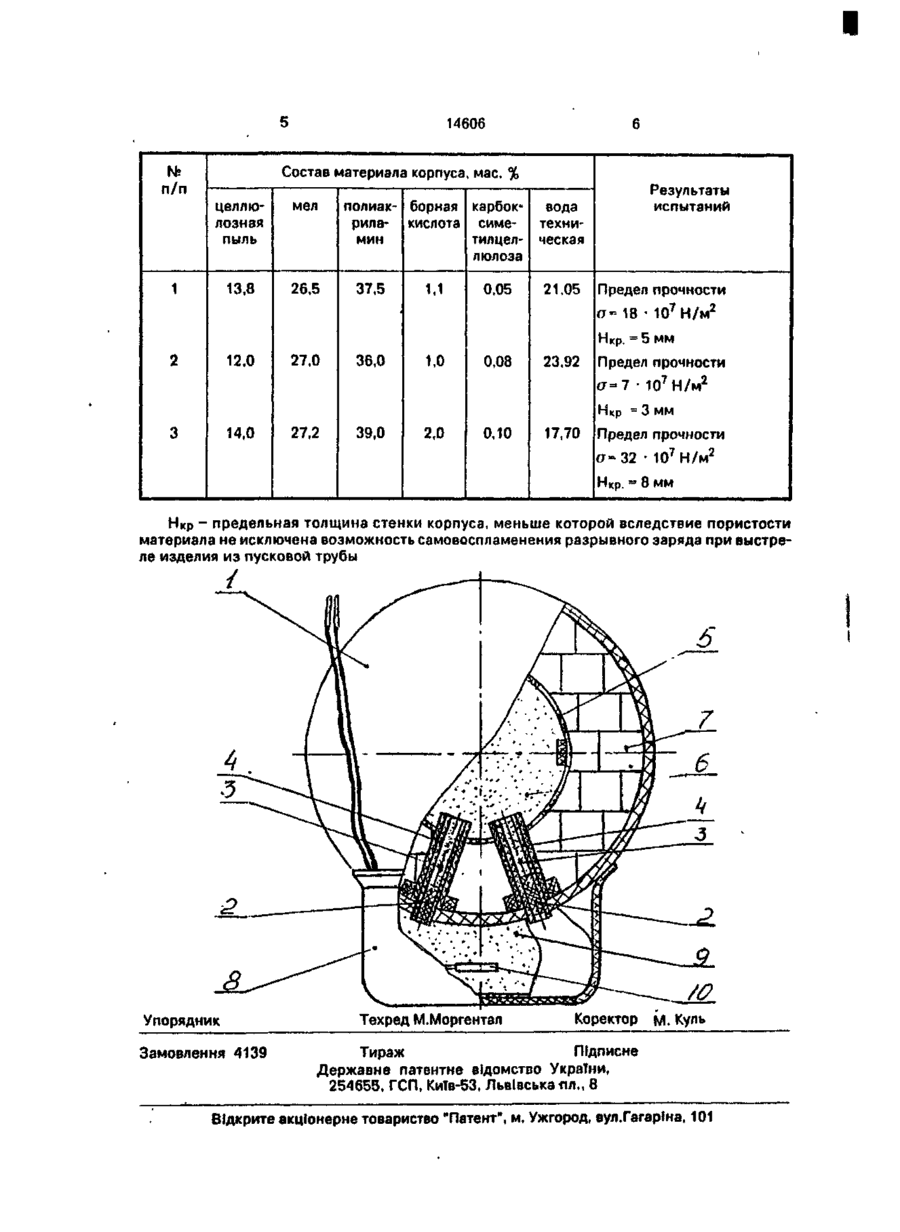

Пиротехническое фейерверочное устройство, состоящее из сферического корпуса, замедлитзльно-воспламенительного узла, воспламенительно-разрывного заряда с оболочкой, звездочек и вышибного заряда с электровоспламенителем, о т л и ч а ю щ е е с я тем, что в нем корпус и оболочка для воспламенительно-разрывного заряда выполнены из смеси, содержащей, мас.%: Целлюлозная пыль _ 12-14 Мел 26,5-27,2 Полиакриламин 36-39 Борная кислота 1-2 Карбоксиметилцеллюлоза 0,05-0,10 Вода 17,7-23,92, при этом корпус выполнен цельным. Изобретение относится к пиротехническим устройствам и может быть использовано при проведении праздничных салютов и фейерверков. Известна конструкция пиротехнического фейерверочного устройства [1], содержащая сферический корпус с замедлительно-воспламенительны узлом, воспламенительно-разрывиой заряд с электровоспламенителем. Корпус выполнен из электроизоляционного картона и состоит из двух полусфер, склеенных между собой эпоксидным компаундом. Основными недостатками устройства являются значительные трудозатраты при изготовлении изделий, а также неравномерное распределение прочности в корпусе, что в конечном итоге сказывается на эффективность действия. Трудозатраты при изготовлении устройства складываются из затрат на покупные комплектующие: электроизоляционный картон, эпоксидный компаунд, эмульсию и из трудоемкости, включающей в себя: приготовление эмульсии, пропитки картона, в&~ прессовки многослойных полусфер, термической их обработки, снаряжения полусфер звездками, склеивания полусфер эпоксидным компаундом, сушки. Эффективность действия устройства данной конструкции достигается равносторонним выбросом звездочек и полнотой их воспламенения, что достигается определенным расположением воспламенительно-разрывного заряда, его воспламеняющей способностью, размещением звездочек относительно разрывного заряда, а также конструктивными особенностями узла форсирования, роль которого выполняет корпус изделия. При этом очевидно, что при равных прочих условиях наибольший эффект при сраба с > О О 14606 тмвании изделия достигается в том случае, когда корпус является равнопрочным. Вследствие того, что корпус устройства состоит из полусфер, соединенных между собой на эпоксидном компаунде соединительным кольцом, 5 нарушается равнопрочность корпуса, вследствие чего выброс звездок становится неравносторонним. В основу изобретения поставлена задача создать такое пиротехническое фейерве- 10 рочное устройство, в котором новое выполнение корпуса и оболочки для воспламенительно-разрывного заряда позволило бы уменьшить трудозатраты м повысить эффективность зрелища. 15 Сущность изобретения заключается в следующем. В пиротехническом фейерверочном устройстве высотного действия, содержащем сферический корпус, замедлительновоспламенительный узел, воспламенительно- 20 разрывной заряд с электровоспламенителем, корпус и оболочка для воспламенительно-разрывного заряда выполнены из смеси, содержащей (мас.%): целлюлозную пыль 12-14; мел 26,5-27,2; полиакриламин 36-39; бор- 25 ную кислоту 1-2; карбоксиметилцеллюлозу 0,05-0,10; воду 17,7-23,9. Изготовление корпуса и оболочки воспламенительно-разрывного заряда из предлагаемой смеси позволит исключить из 30 трудозатрат такие покупные комплектующие как электроизоляционный картон, эмульсию а также уменьшить трудоемкость изготовления устройства за счет исключения таких операций как приготовление 35 эмульсии, пропитки ею картона, выпрессовки многослойных полусфер, термической их обработки, склеивания полусфер компаундом, сушки. Стоимость смеси невысокая, так как большинство компонентов, используе- 40 мых для ее приготовления недефицитны и ее приготовление организовано как побочное на большинстве производств, связанных с применением целлюлозы. Использование смесей позволяет изго- 45 тавливать корпус без соединительного шва цельным, и значит более равнопрочным, что обеспечивает более равномерный выброс звездок. На чертеже показано предлагаемое пиротехническое фейерверочное устройство. Устройство состоит из корпуса 1 с двумя замедлителями 2 и двумя усилителями 3, запрессованными в трубку 4, оболочки 5 с составом воспламенительно-разрывного заряда 6, звездочек 7, оболочки 8 вышибного заряда, состава вышибного заряда 9 и электровоспламенителя 10. В центральной части корпуса на двух усилителях вмонтирован воспламенительно-разрывной заряд 6, состоящий из оболочки 5, выполненной из аналогичной смеси, что и корпус 1, на поверхности которой сделаны отверстия, заклеенные тканью, воспламенительно-разрывной смеси 6. В корпус устройства помещают звездки 7, изготовленные из цветопламенных или искристо-форсовых составов. В устройстве корпус и оболочка для воспламенительно-разрывного заряда выполнены из смеси, содержащей (мас.%): 12-14 целлюлозной пыли, 26,5-27,2 мела, 36-39 полиакрил амина, 1-2 борной кислоты, 0»050,1 карбоксиметилцеллюлозы, при этом корпус устройства выполнен цельным. Данные по составу материала корпуса и оболочки приведены в таблице. Устройство работает следующим образом. Для приведения в действие устройство помещают в мортиру (металлическую трубу). После подачи тока на электровоспламенитель, вышибмой заряд воспламеняет замедлители 2 и выбрасывает корпус устройства на определенную высоту. На вершине траектории срабатывают усилители 3 и воспламенительно-разрывной заряд 6, который воспламеняет и выбрасывает из корпуса звездки7. Расположение заряда 6 в центре корпуса обеспечивает равносторонний выброс звездок. Последние образуют на большой высоте светящуюся огненную сферу, представляющую собой красочное зрелище. Испытания подтвердили также высокую надежность и безопасность действия устройства. 14606 Состав материала корпуса, мас. % п/п целлюлозная пыль мел 13,8 26,5 1 Результаты испытаний полиак- борная карбок* вода рила- кислота симе- технимин тилцел- ческая люлоза 37,5 1,1 0,05 21.05 Предел прочности (7-18 • 10 7 Н/м 2 Нкр. = 5 мм 2 12,0 27,0 36,0 1,0 0,08 23,92 Предел прочности а = 7 • 10 7 Н/м 2 Нкр = 3 мм 3 14,0 27,2 39,0 2,0 0,10 17,70 Предел прочности (7-32 • 10 7 Н/м 2 Нкр. = 8 мм Нкр - предельная толщина стенки корпуса, меньше которой вследствие пористости материала не исключена возможность самовоспламенения разрывного заряда при выстреле изделия из пусковой трубы 6 Упорядник Замовлення 4139 Техред М.Моргентал Коректор м. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська ял., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
