Сонячний пристрій для обігріву приміщення

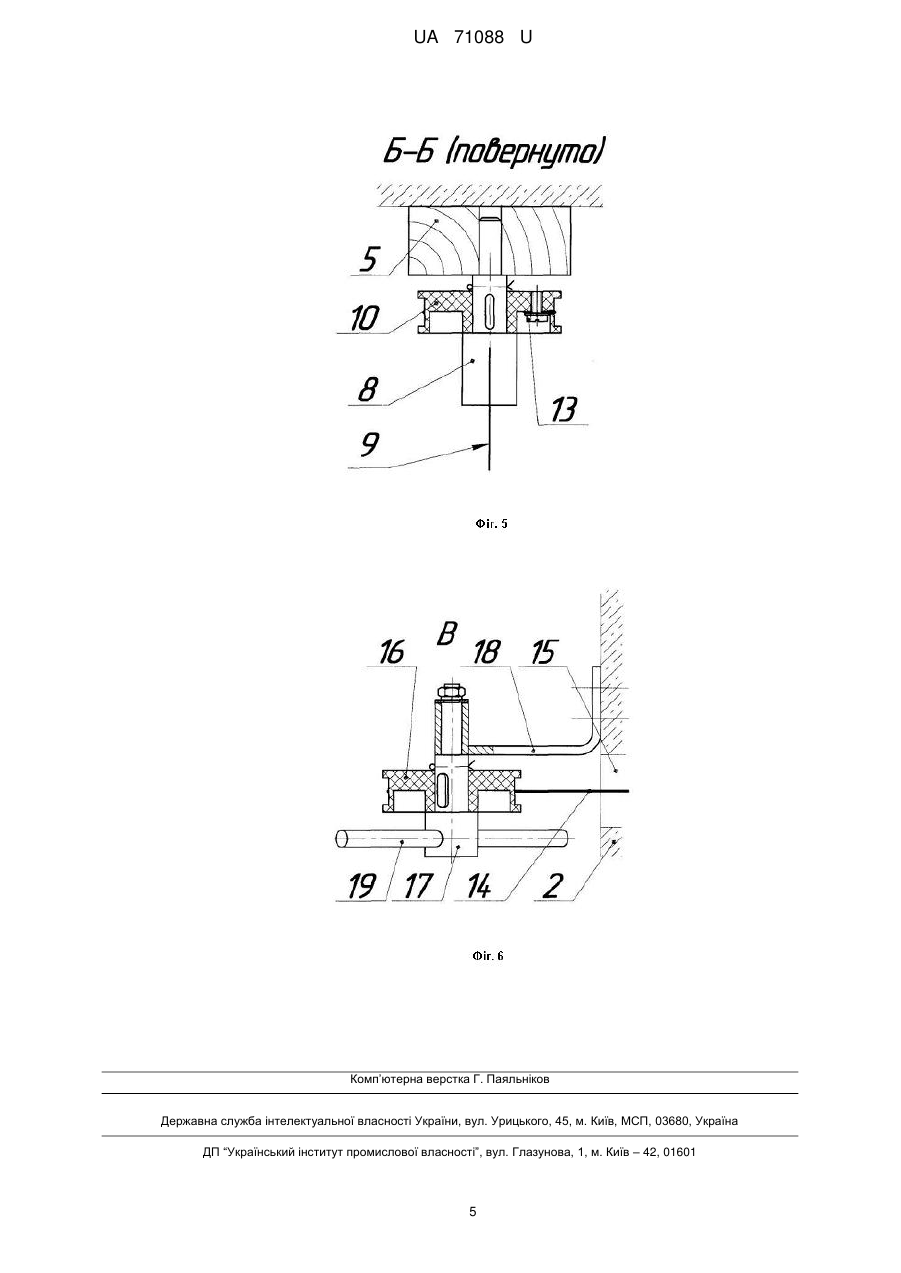

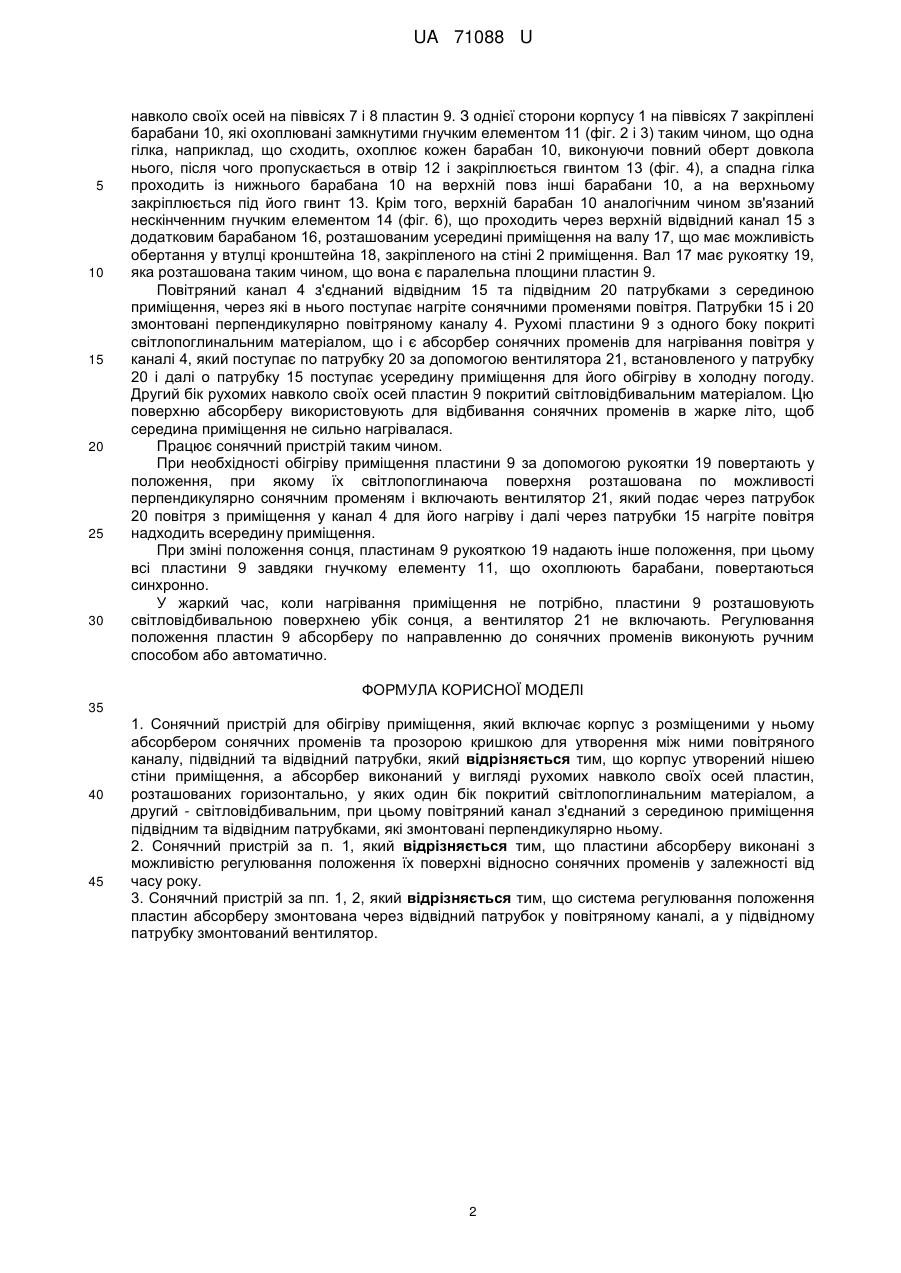

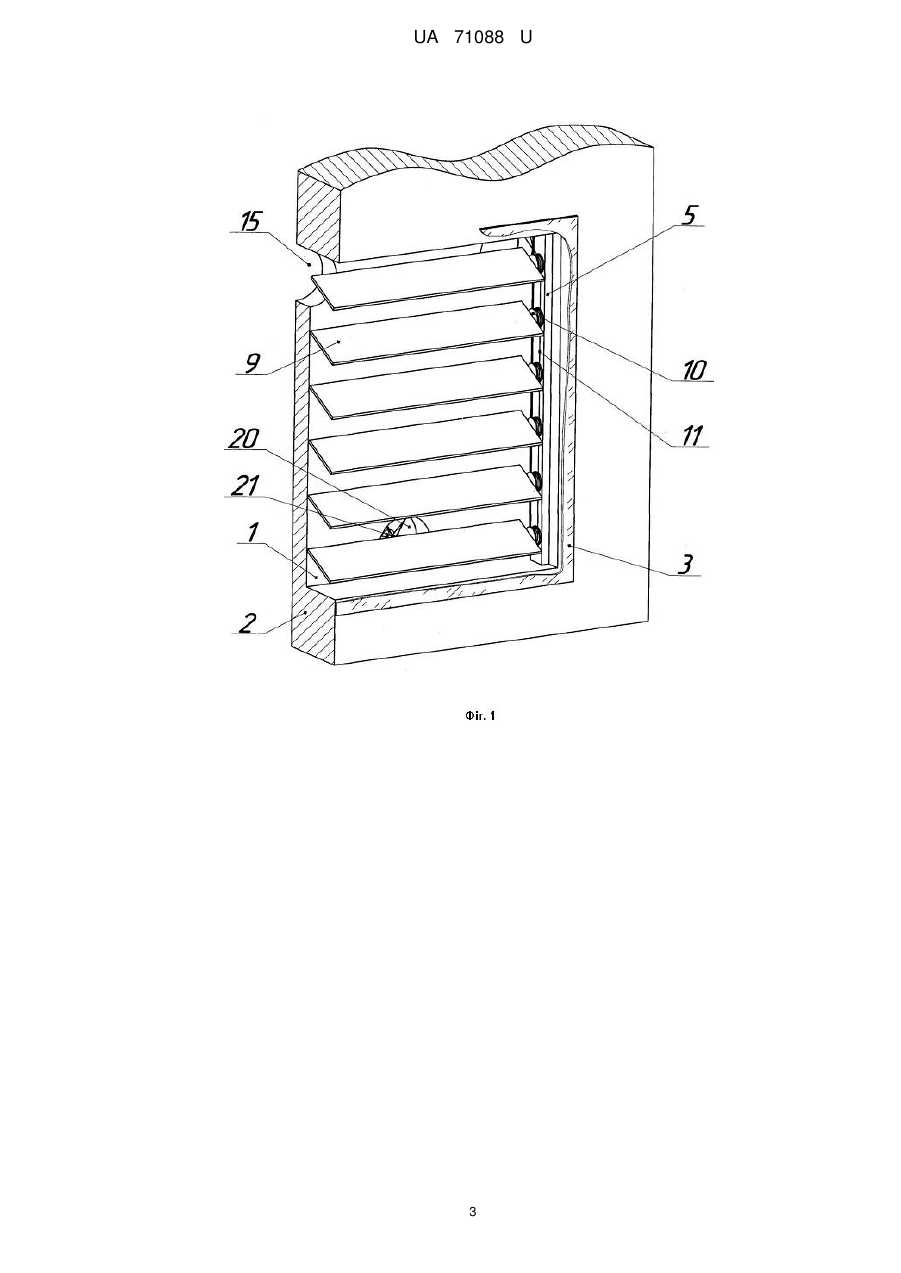

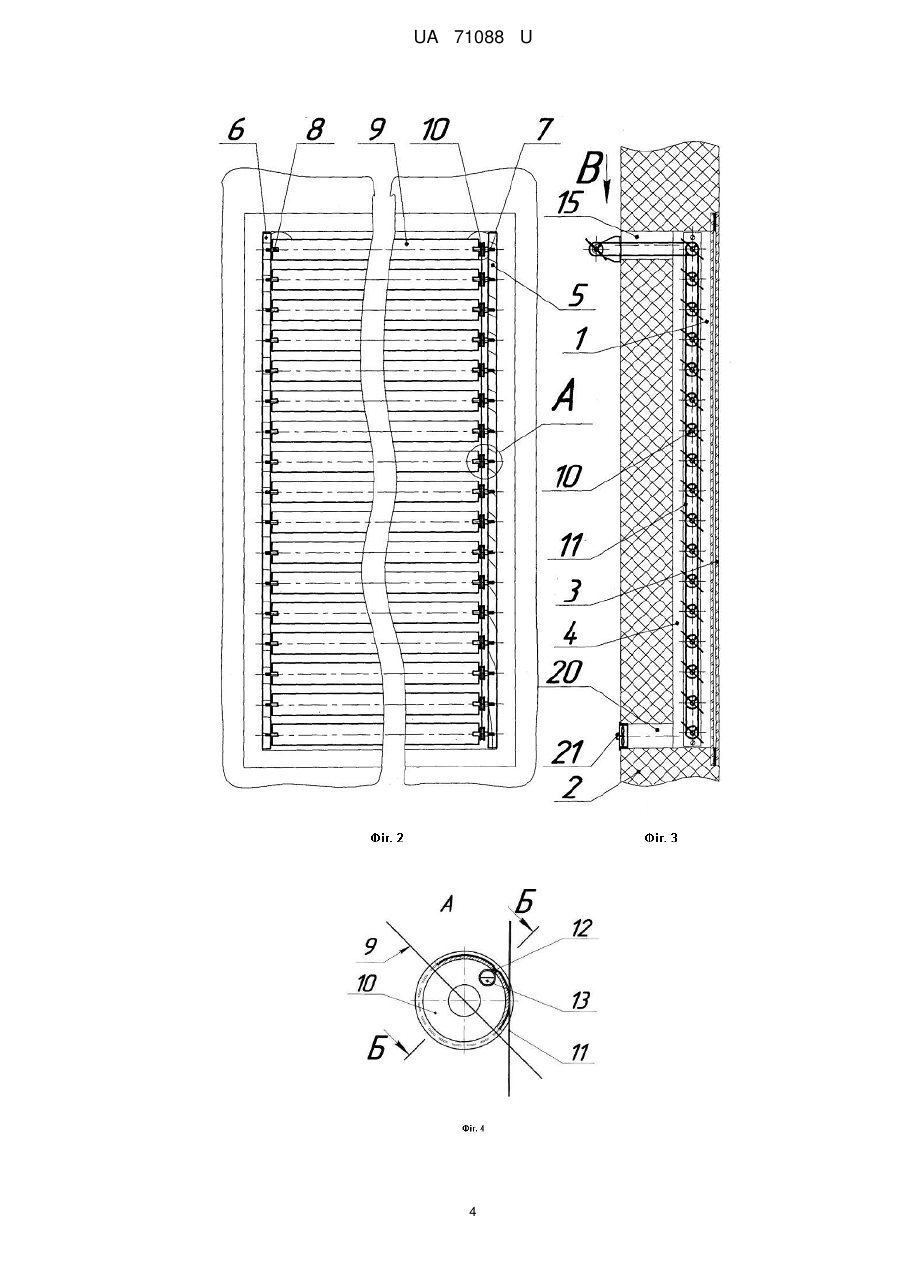

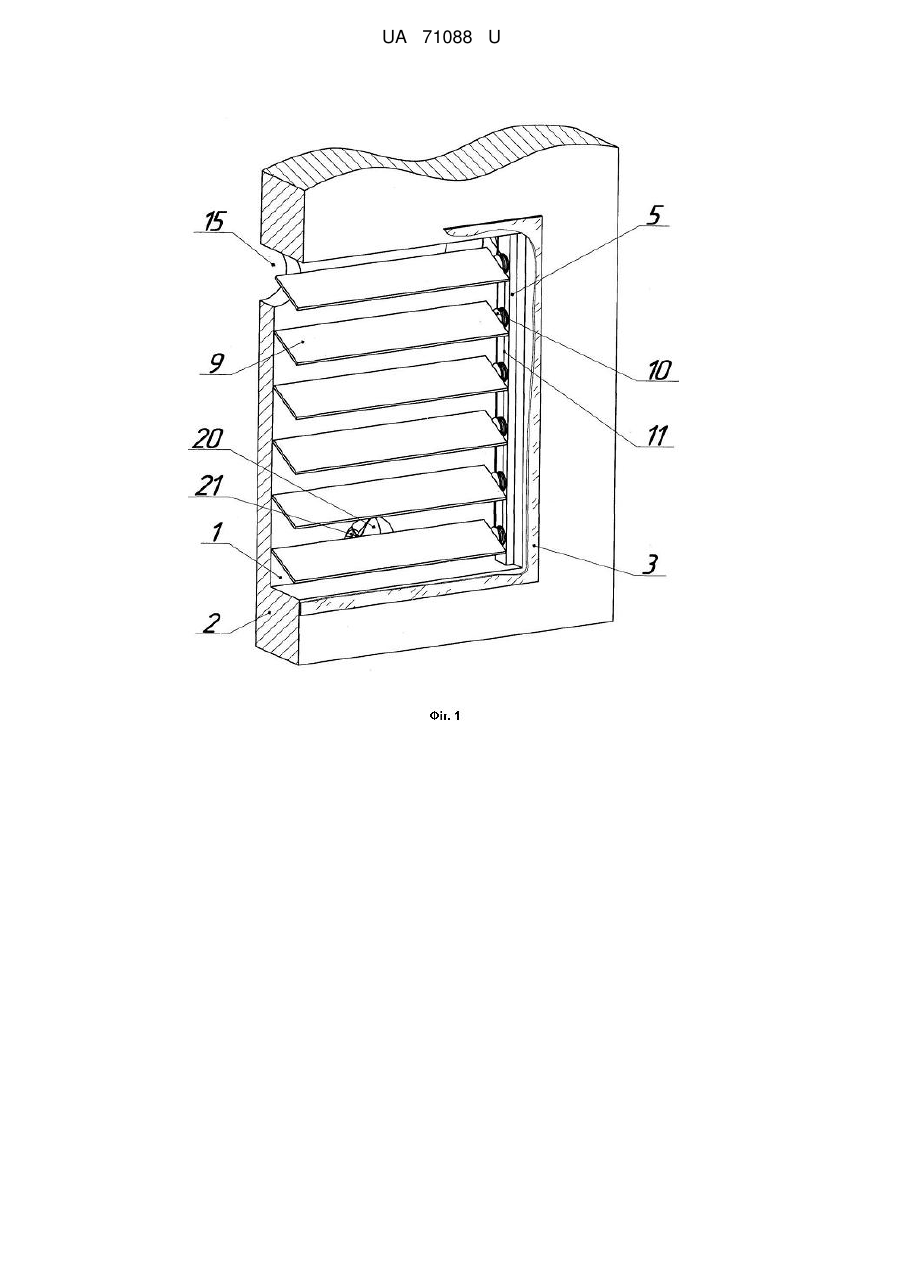

Реферат: Сонячний пристрій для обігріву приміщення, в якому корпус утворений нішею стіни приміщення, а абсорбер виконаний у вигляді рухомих навколо своїх осей пластин, розташованих горизонтально, у яких один бік покритий світлопоглинальним матеріалом, а другий світловідбивальним, при цьому повітряний канал з'єднаний з серединою приміщення підвідним та відвідним патрубками, які змонтовані перпендикулярно ньому. UA 71088 U (12) UA 71088 U UA 71088 U 5 10 15 20 25 30 35 40 45 50 55 60 Сонячний пристрій для обігріву приміщення належить до сонячних колекторів, які нагрівають повітря для обігріву внутрішньої частини приміщення в осіннє-зимовий період і може бути використаний для обігріву житлових, промислових та сільськогосподарських приміщень за допомогою використання сонячної енергії, яка утворюється у сонячному колекторі і передається усередину приміщення. Відомі сонячні колектори, які включають корпус і абсорбер, закритий прозорою кришкою. Наприклад, сонячний повітронагрівач, який включає корпус, абсорбер у вигляді зачорненої сітки, підвідний та відвідний патрубки. З метою інтенсифікації теплообміну він має чарунки також заповнені поглинаючими частинками. (А.с. № 1474394 СССР. F 24 J 2/28. Заявл. 12.02.87. Опубл. 23.04.1989. Бюл. № 15). Конструкція складна і ненадійна в експлуатації. Відомий сонячний колектор, який включає горизонтальні гофри трикутного перерізу (А.с. СССР № 1474393. F 24 J 2/26. Заявл. 27.04.87. Опубл. 23.04.1989. Бюл. № 15). Уловлювання сонячних промінів буде тільки у верхній стороні трикутника, а нижня сторона залишається слабкоосвітлювана, тому що кути трикутника незмінні і не реагують на сезонне сонцестояння. Відомий також пристрій для комплексного нагрівання сушильного агента, що містить нагрівач з використанням сонячної енергії, який має раму із закріпленими на ній крилами з плоскими дзеркальними концентраторами сонячної енергії з регулюючими механізмами, а на рамі встановлено теплообмінний короб, з'єднаний з електрокалорифером, який встановлений на рамі. (Патент на к.м. № 35615 Україна. F 24 J 2/06. Заявл. 06.05.2008. Опубл. 25.09.2008. Бюл. № 18). Пристрій дуже складний за конструкцією, ненадійний в експлуатації і не можливо його використання для обігріву приміщення. Тому в основу корисної моделі покладена задача підвищення ефективності використання сонячної енергії, підвищення інтенсифікації, тепловіддачі сонячного колектору і надійності його роботи, а також розширення функціональних можливостей шляхом забезпечення роботи у режимах природної і примусової циркуляції повітря, що дає велике зниження енерговитрат на кондиціонування з метою запобігання перегріву приміщення в жарке літо. Поставлена задача вирішується тим, що у сонячному пристрої для обігріву приміщення, який включає корпус з розміщеними у ньому абсорбером сонячних променів та прозорою кришкою для утворення між ними повітряного каналу, підвідний та відвідний патрубки, згідно корисної моделі корпус утворений нішею стіни приміщення, а абсорбер виконаний у вигляді рухомих навколо своїх осей пластин, розташованих горизонтально, у яких один бік покритий світлопоглинальним матеріалом, а другий світловідбивальним, при цьому повітряний канал з'єднаний з серединою приміщення підвідним та відвідним патрубками, які змонтовані перпендикулярно ньому. Крім того, пластини абсорберу виконані з можливістю регулювання положення їх поверхні відносно сонячних променів у залежності від часу року. Крім того, система регулювання положення пластин абсорберу змонтована через відвідний патрубок у повітряному каналі, а у підводному патрубку змонтований вентилятор. Така конструкція сонячного пристрою дозволяє підвищити ефективність використання сонячної енергії за рахунок підтримання стабільної температури теплоносія і забезпечити експлуатаційну надійність в роботі, а головне здешевити процес нагріву повітря і його тепловіддачу усередину приміщення, коли на вулиці холодно. Крім того, сонячний пристрій може бути використаний і в жарке літо, шляхом регулювання положення пластин абсорберу в залежності від температури повітря, тоді приміщення не нагрівається. Це дозволяє розширити функціональні можливості шляхом забезпечення роботи в режимах природної і примусової циркуляції повітря. Таким чином, наявність відмітних ознак об'єкту корисної моделі у сукупності ознак знаходиться у причинно-наслідковому зв'язку з досягнутим технічним результатом. Саме розширенням функціональних можливостей досягається підвищення економічності шляхом зниження енерговитрат при кондиціонуванні повітря в жарке літо, коли вмикають масу кондиціонерів. Сонячний пристрій для обігріву приміщення схематично зображений на кресленнях, де на фіг. 1 - зображений загальний вид пристрою; на фіг. 2 - вид спереду; на фіг. 3 - поперечний переріз фіг. 2; на фіг. 4, 5, 6 зображені засоби регулювання положення елементів сонячного пристрою відносно сонячних променів. Сонячний пристрій включає корпус 1, утворений нішею стіни 2 будинку, який закритий прозорою світлопроникною кришкою 3 для утримання повітряного каналу 4, в якому розміщений абсорбер у вигляді розташованих горизонтально, закріплених в отворах планок 5 і 6 і рухомих 1 UA 71088 U 5 10 15 20 25 30 навколо своїх осей на піввісях 7 і 8 пластин 9. З однієї сторони корпусу 1 на піввісях 7 закріплені барабани 10, які охоплювані замкнутими гнучким елементом 11 (фіг. 2 і 3) таким чином, що одна гілка, наприклад, що сходить, охоплює кожен барабан 10, виконуючи повний оберт довкола нього, після чого пропускається в отвір 12 і закріплюється гвинтом 13 (фіг. 4), а спадна гілка проходить із нижнього барабана 10 на верхній повз інші барабани 10, а на верхньому закріплюється під його гвинт 13. Крім того, верхній барабан 10 аналогічним чином зв'язаний нескінченним гнучким елементом 14 (фіг. 6), що проходить через верхній відвідний канал 15 з додатковим барабаном 16, розташованим усередині приміщення на валу 17, що має можливість обертання у втулці кронштейна 18, закріпленого на стіні 2 приміщення. Вал 17 має рукоятку 19, яка розташована таким чином, що вона є паралельна площини пластин 9. Повітряний канал 4 з'єднаний відвідним 15 та підвідним 20 патрубками з серединою приміщення, через які в нього поступає нагріте сонячними променями повітря. Патрубки 15 і 20 змонтовані перпендикулярно повітряному каналу 4. Рухомі пластини 9 з одного боку покриті світлопоглинальним матеріалом, що і є абсорбер сонячних променів для нагрівання повітря у каналі 4, який поступає по патрубку 20 за допомогою вентилятора 21, встановленого у патрубку 20 і далі о патрубку 15 поступає усередину приміщення для його обігріву в холодну погоду. Другий бік рухомих навколо своїх осей пластин 9 покритий світловідбивальним матеріалом. Цю поверхню абсорберу використовують для відбивання сонячних променів в жарке літо, щоб середина приміщення не сильно нагрівалася. Працює сонячний пристрій таким чином. При необхідності обігріву приміщення пластини 9 за допомогою рукоятки 19 повертають у положення, при якому їх світлопоглинаюча поверхня розташована по можливості перпендикулярно сонячним променям і включають вентилятор 21, який подає через патрубок 20 повітря з приміщення у канал 4 для його нагріву і далі через патрубки 15 нагріте повітря надходить всередину приміщення. При зміні положення сонця, пластинам 9 рукояткою 19 надають інше положення, при цьому всі пластини 9 завдяки гнучкому елементу 11, що охоплюють барабани, повертаються синхронно. У жаркий час, коли нагрівання приміщення не потрібно, пластини 9 розташовують світловідбивальною поверхнею убік сонця, а вентилятор 21 не включають. Регулювання положення пластин 9 абсорберу по направленню до сонячних променів виконують ручним способом або автоматично. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Сонячний пристрій для обігріву приміщення, який включає корпус з розміщеними у ньому абсорбером сонячних променів та прозорою кришкою для утворення між ними повітряного каналу, підвідний та відвідний патрубки, який відрізняється тим, що корпус утворений нішею стіни приміщення, а абсорбер виконаний у вигляді рухомих навколо своїх осей пластин, розташованих горизонтально, у яких один бік покритий світлопоглинальним матеріалом, а другий - світловідбивальним, при цьому повітряний канал з'єднаний з серединою приміщення підвідним та відвідним патрубками, які змонтовані перпендикулярно ньому. 2. Сонячний пристрій за п. 1, який відрізняється тим, що пластини абсорберу виконані з можливістю регулювання положення їх поверхні відносно сонячних променів у залежності від часу року. 3. Сонячний пристрій за пп. 1, 2, який відрізняється тим, що система регулювання положення пластин абсорберу змонтована через відвідний патрубок у повітряному каналі, а у підвідному патрубку змонтований вентилятор. 2 UA 71088 U 3 UA 71088 U 4 UA 71088 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
