Пристрій дворецького для обігріву приміщення

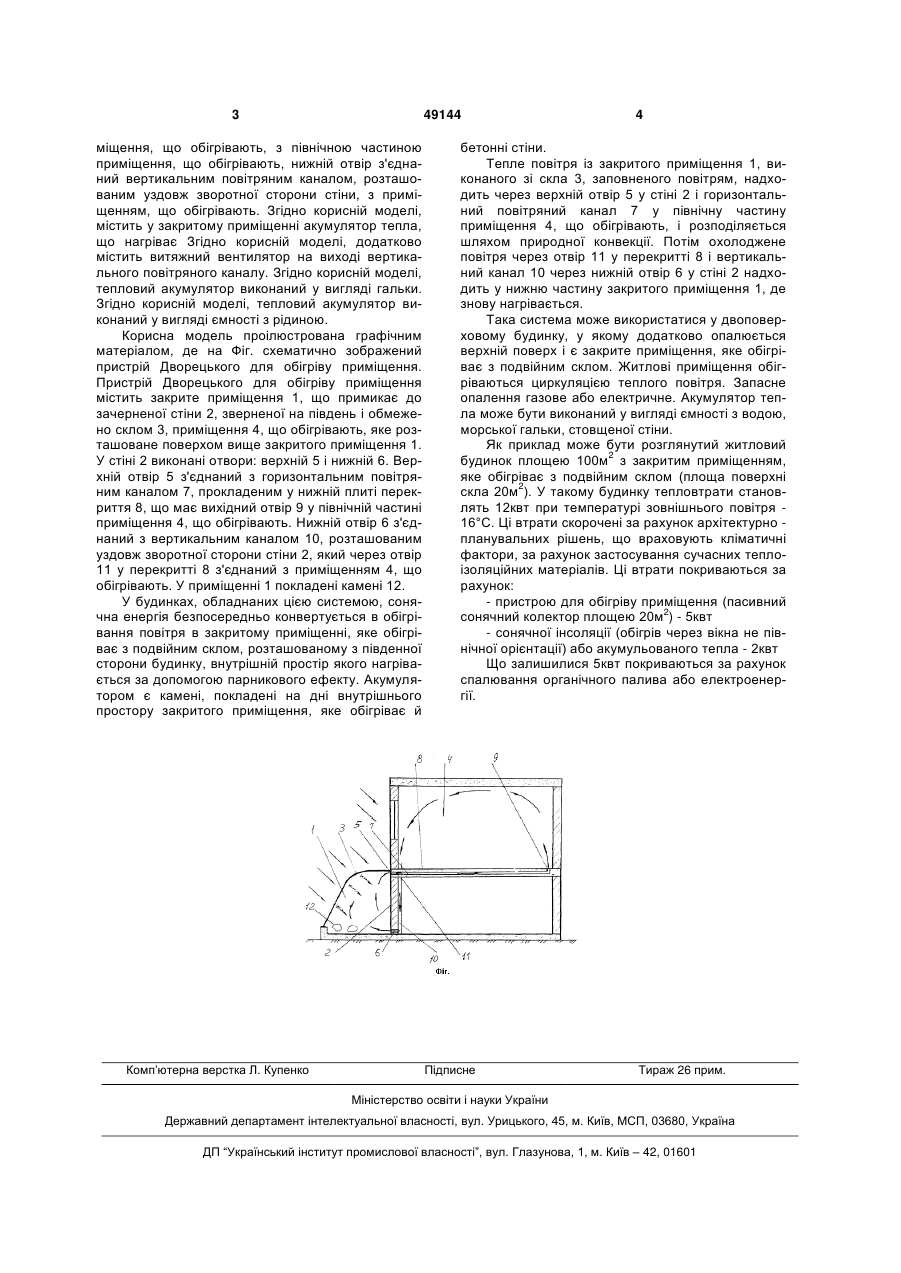

1. Пристрій для обігріву приміщення, який містить закрите приміщення, що примикає до зовнішньої південної стіни будинку, виконане зі скла, заповнене повітрям, який відрізняється тим, що закрите приміщення розташоване поверхом нижче приміщення, що обігрівають, стіна, до якої примикає закрите приміщення, зачорнена з його боку, у стіні виконані верхній і нижній отвори, верхній отвір з'єднаний горизонтальним повітряним каналом, прокладеним у нижній плиті перекриття при 3 49144 міщення, що обігрівають, з північною частиною приміщення, що обігрівають, нижній отвір з'єднаний вертикальним повітряним каналом, розташованим уздовж зворотної сторони стіни, з приміщенням, що обігрівають. Згідно корисній моделі, містить у закритому приміщенні акумулятор тепла, що нагріває Згідно корисній моделі, додатково містить витяжний вентилятор на виході вертикального повітряного каналу. Згідно корисній моделі, тепловий акумулятор виконаний у вигляді гальки. Згідно корисній моделі, тепловий акумулятор виконаний у вигляді ємності з рідиною. Корисна модель проілюстрована графічним матеріалом, де на Фіг. схематично зображений пристрій Дворецького для обігріву приміщення. Пристрій Дворецького для обігріву приміщення містить закрите приміщення 1, що примикає до зачерненої стіни 2, зверненої на південь і обмежено склом 3, приміщення 4, що обігрівають, яке розташоване поверхом вище закритого приміщення 1. У стіні 2 виконані отвори: верхній 5 і нижній 6. Верхній отвір 5 з'єднаний з горизонтальним повітряним каналом 7, прокладеним у нижній плиті перекриття 8, що має вихідний отвір 9 у північній частині приміщення 4, що обігрівають. Нижній отвір 6 з'єднаний з вертикальним каналом 10, розташованим уздовж зворотної сторони стіни 2, який через отвір 11 у перекритті 8 з'єднаний з приміщенням 4, що обігрівають. У приміщенні 1 покладені камені 12. У будинках, обладнаних цією системою, сонячна енергія безпосередньо конвертується в обігрівання повітря в закритому приміщенні, яке обігріває з подвійним склом, розташованому з південної сторони будинку, внутрішній простір якого нагрівається за допомогою парникового ефекту. Акумулятором є камені, покладені на дні внутрішнього простору закритого приміщення, яке обігріває й Комп’ютерна верстка Л. Купенко 4 бетонні стіни. Тепле повітря із закритого приміщення 1, виконаного зі скла 3, заповненого повітрям, надходить через верхній отвір 5 у стіні 2 і горизонтальний повітряний канал 7 у північну частину приміщення 4, що обігрівають, і розподіляється шляхом природної конвекції. Потім охолоджене повітря через отвір 11 у перекритті 8 і вертикальний канал 10 через нижній отвір 6 у стіні 2 надходить у нижню частину закритого приміщення 1, де знову нагрівається. Така система може використатися у двоповерховому будинку, у якому додатково опалюється верхній поверх і є закрите приміщення, яке обігріває з подвійним склом. Житлові приміщення обігріваються циркуляцією теплого повітря. Запасне опалення газове або електричне. Акумулятор тепла може бути виконаний у вигляді ємності з водою, морської гальки, стовщеної стіни. Як приклад може бути розглянутий житловий будинок площею 100м2 з закритим приміщенням, яке обігріває з подвійним склом (площа поверхні скла 20м2). У такому будинку тепловтрати становлять 12квт при температурі зовнішнього повітря 16°С. Ці втрати скорочені за рахунок архітектурно планувальних рішень, що враховують кліматичні фактори, за рахунок застосування сучасних теплоізоляційних матеріалів. Ці втрати покриваються за рахунок: - пристрою для обігріву приміщення (пасивний сонячний колектор площею 20м2) - 5квт - сонячної інсоляції (обігрів через вікна не північної орієнтації) або акумульованого тепла - 2квт Що залишилися 5квт покриваються за рахунок спалювання органічного палива або електроенергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
