Пристрій для вентилювання приміщення у пульсуючому режимі
Номер патенту: 67530
Опубліковано: 27.02.2012
Автори: Миронюк Христина Володимирівна, Сухолова Ірина Євгенівна, Юркевич Юрій Степанович, Возняк Орест Тарасович
Формула / Реферат
Пристрій для вентилювання приміщення у пульсуючому режимі, що містить повітропровід, з'єднаний в нижній частині з двома горизонтальними розподільними повітропроводами і одним вертикальним розподільним повітропроводом, розділеними вертикальними перегородками, на кінцях вертикального розподільного повітропроводу і горизонтальних розподільних повітропроводів встановлено повітророзподільники, у нижній частині повітропроводу встановлено ходовий вал, який відрізняється тим, що додатково містить блок автоматики, з'єднаний з електроприводом, який з'єднаний з ходовим валом, на якому встановлені пластини.
Текст

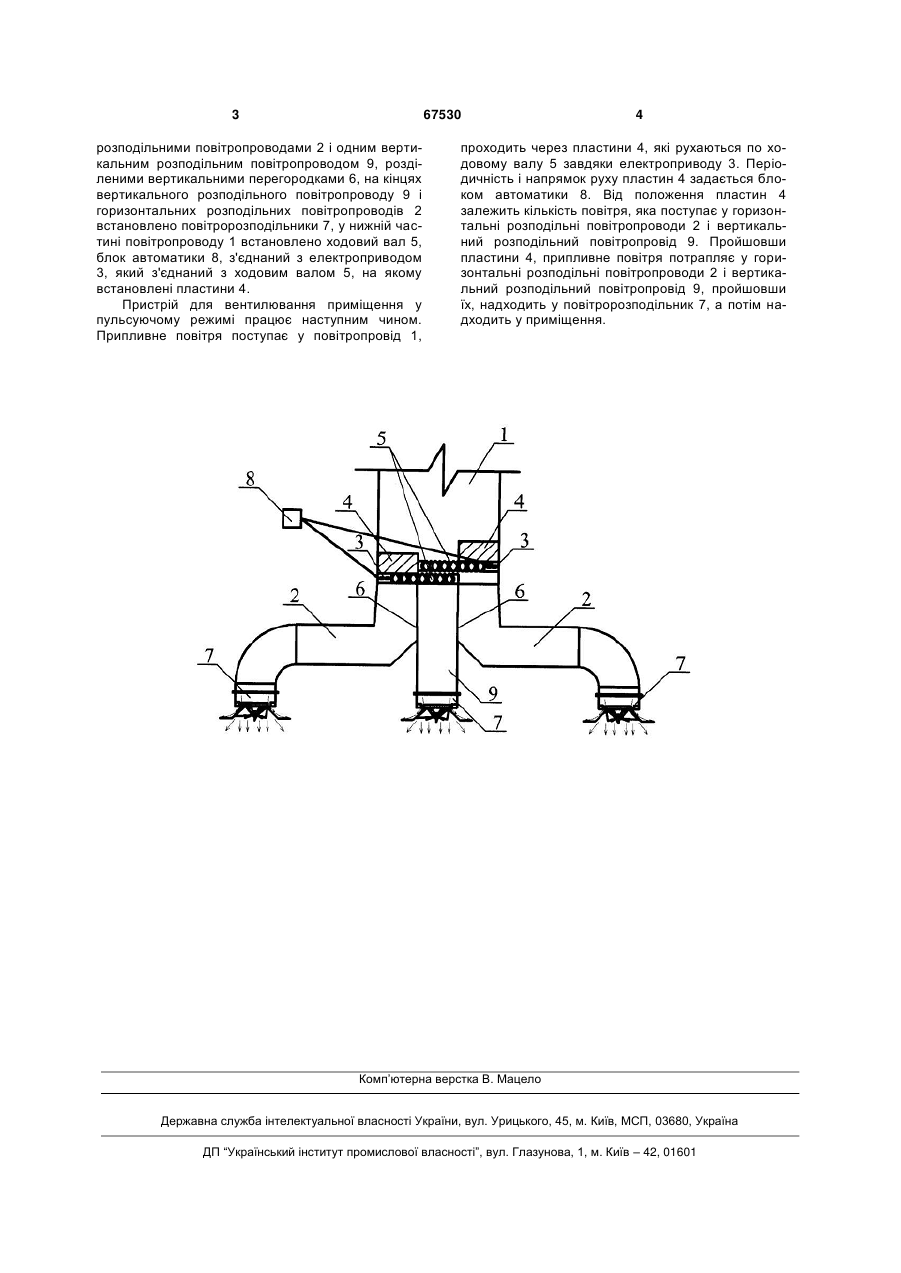

Пристрій для вентилювання приміщення у пульсуючому режимі, що містить повітропровід, з'єднаний в нижній частині з двома горизонталь 3 67530 розподільними повітропроводами 2 і одним вертикальним розподільним повітропроводом 9, розділеними вертикальними перегородками 6, на кінцях вертикального розподільного повітропроводу 9 і горизонтальних розподільних повітропроводів 2 встановлено повітророзподільники 7, у нижній частині повітропроводу 1 встановлено ходовий вал 5, блок автоматики 8, з'єднаний з електроприводом 3, який з'єднаний з ходовим валом 5, на якому встановлені пластини 4. Пристрій для вентилювання приміщення у пульсуючому режимі працює наступним чином. Припливне повітря поступає у повітропровід 1, 4 проходить через пластини 4, які рухаються по ходовому валу 5 завдяки електроприводу 3. Періодичність і напрямок руху пластин 4 задається блоком автоматики 8. Від положення пластин 4 залежить кількість повітря, яка поступає у горизонтальні розподільні повітропроводи 2 і вертикальний розподільний повітропровід 9. Пройшовши пластини 4, припливне повітря потрапляє у горизонтальні розподільні повітропроводи 2 і вертикальний розподільний повітропровід 9, пройшовши їх, надходить у повітророзподільник 7, а потім надходить у приміщення. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for ventilation of premises in pulse mode
Автори англійськоюVozniak Orest Tarasovych, Sukholova Iryna Yevheniivna, Myroniuk Khrystyna Volodymyrivna, Yurkevych Yurii Stepanovych
Назва патенту російськоюУстройство для вентилирования помещения в пульсирующем режиме
Автори російськоюВозняк Орест Тарасович, Сухолова Ирина Евгениевна, Миронюк Кристина Владимировна, Юркевич Юрий Степанович
МПК / Мітки
МПК: F24F 7/00
Мітки: пристрій, приміщення, вентилювання, пульсуючому, режимі
