Закупорювальний ковпачок

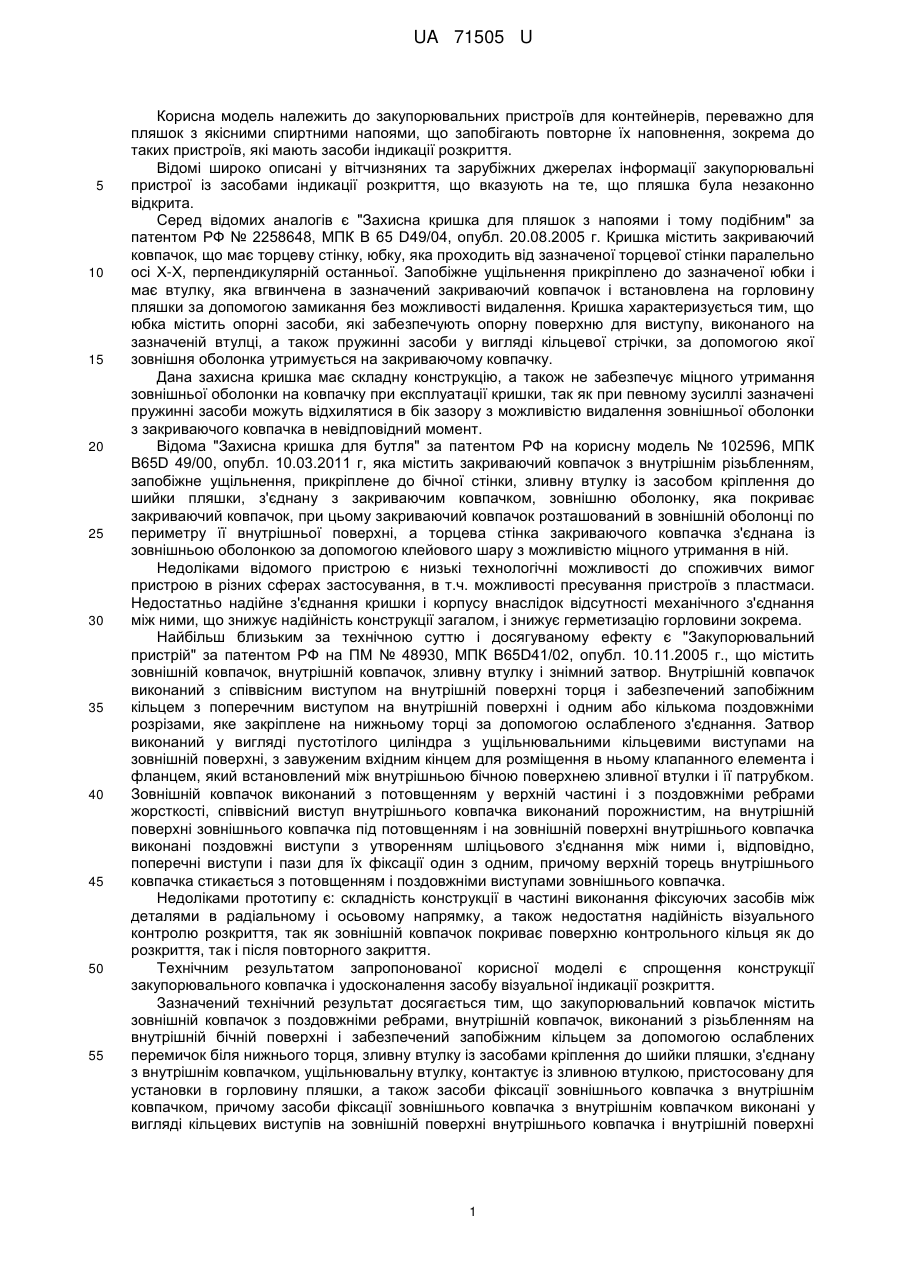

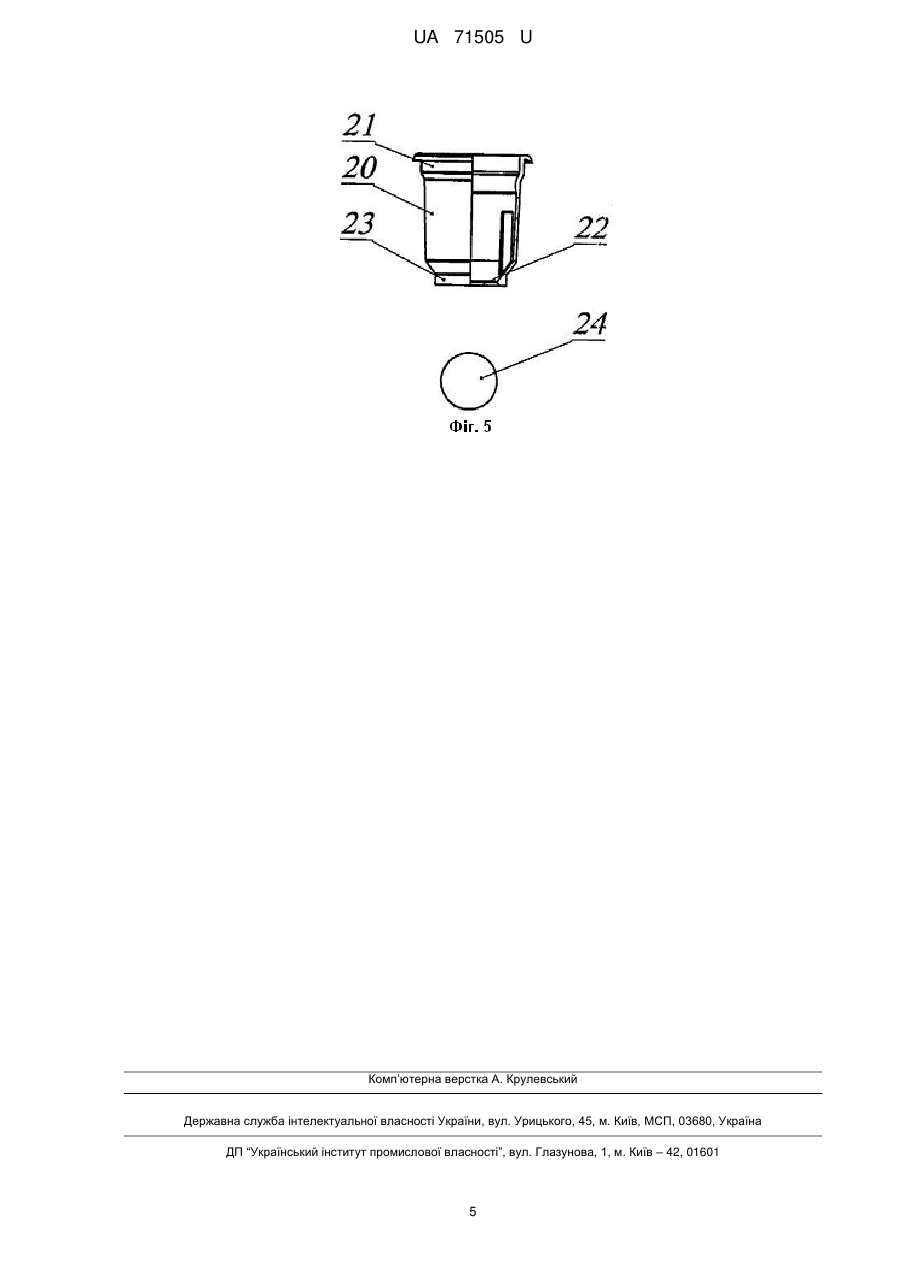

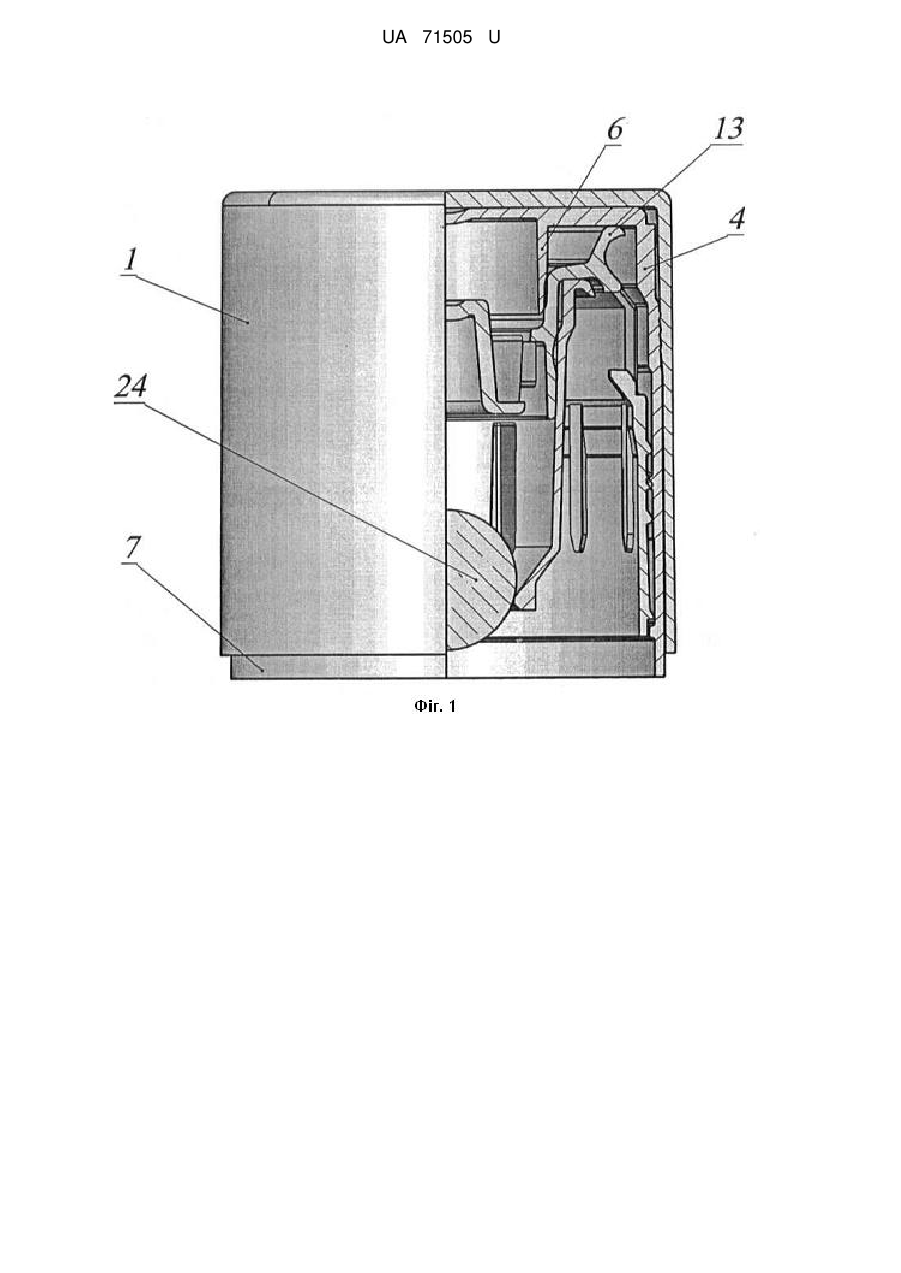

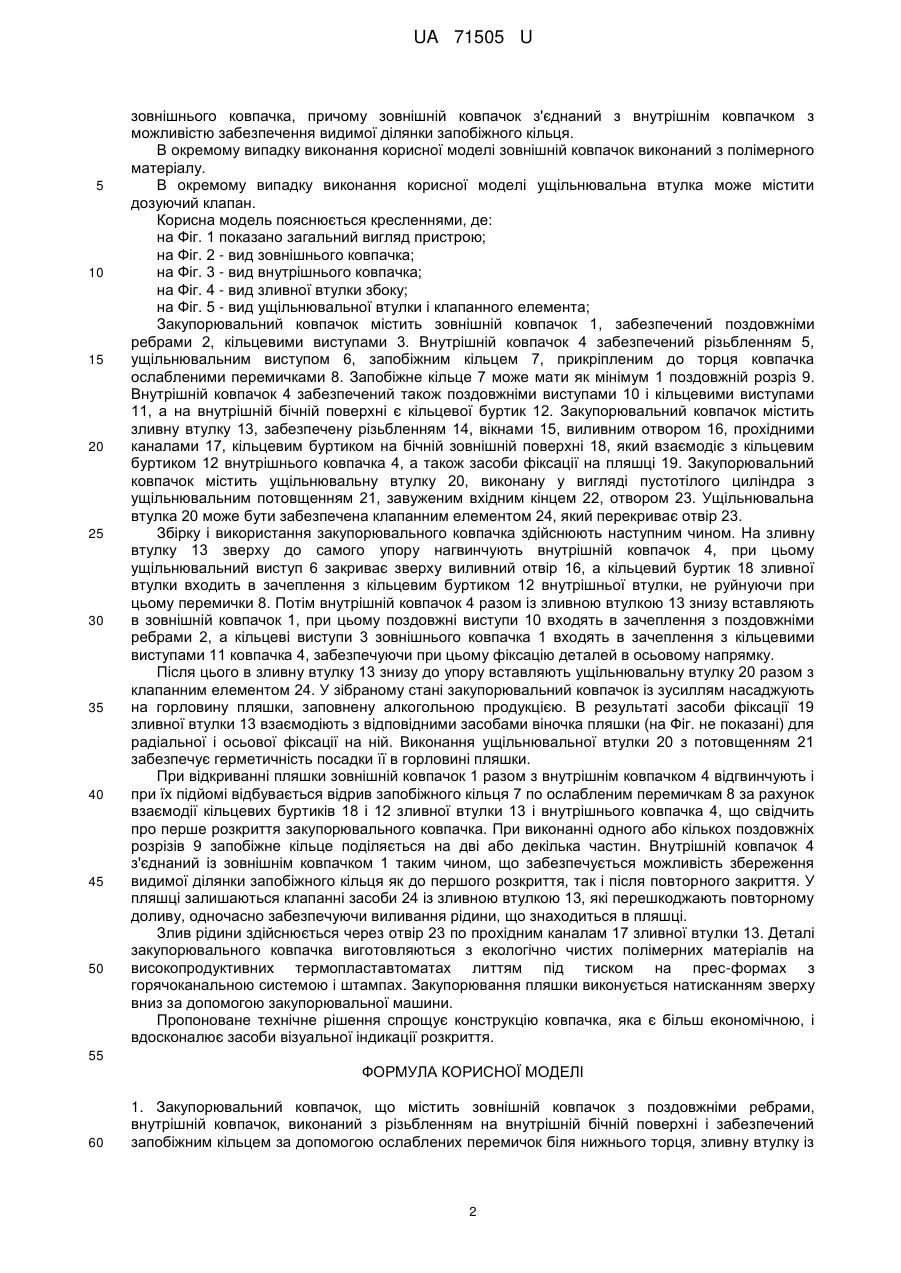

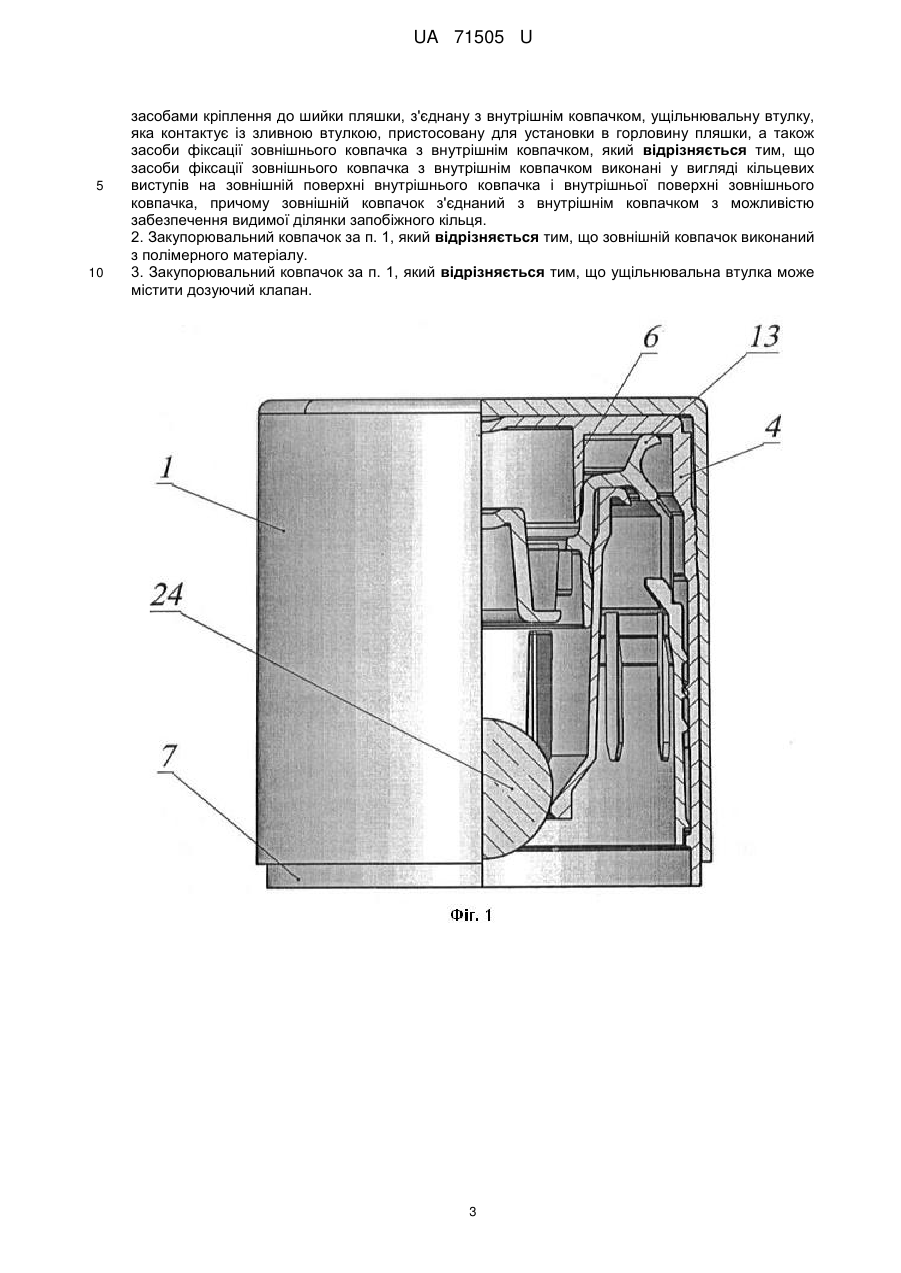

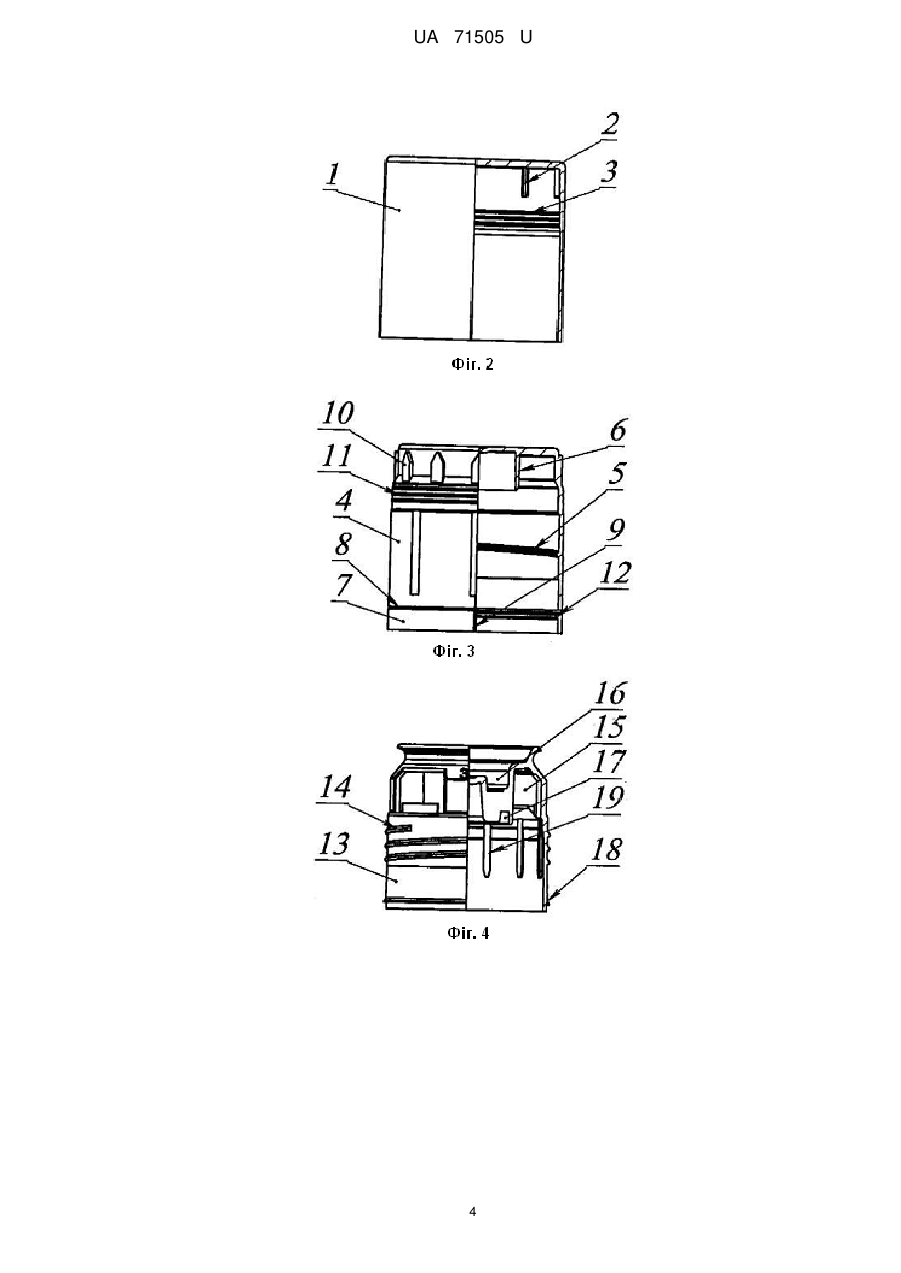

Реферат: Закупорювальний ковпачок містить зовнішній ковпачок з поздовжніми ребрами, внутрішній ковпачок, виконаний з різьбленням на внутрішній бічній поверхні і забезпечений запобіжним кільцем з допомогою ослаблених перемичок біля нижнього торця, зливну втулку із засобами кріплення до шийки пляшки, з'єднану з внутрішнім ковпачком, ущільнювальну втулку, яка контактує із зливною втулкою, пристосовану для установки в горловину пляшки, а також засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком. Засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка. Зовнішній ковпачок з'єднаний з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. UA 71505 U (54) ЗАКУПОРЮВАЛЬНИЙ КОВПАЧОК UA 71505 U UA 71505 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, що запобігають повторне їх наповнення, зокрема до таких пристроїв, які мають засоби індикації розкриття. Відомі широко описані у вітчизняних та зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є "Захисна кришка для пляшок з напоями і тому подібним" за патентом РФ № 2258648, МПК В 65 D49/04, опубл. 20.08.2005 г. Кришка містить закриваючий ковпачок, що має торцеву стінку, юбку, яка проходить від зазначеної торцевої стінки паралельно осі Х-Х, перпендикулярній останньої. Запобіжне ущільнення прикріплено до зазначеної юбки і має втулку, яка вгвинчена в зазначений закриваючий ковпачок і встановлена на горловину пляшки за допомогою замикання без можливості видалення. Кришка характеризується тим, що юбка містить опорні засоби, які забезпечують опорну поверхню для виступу, виконаного на зазначеній втулці, а також пружинні засоби у вигляді кільцевої стрічки, за допомогою якої зовнішня оболонка утримується на закриваючому ковпачку. Дана захисна кришка має складну конструкцію, а також не забезпечує міцного утримання зовнішньої оболонки на ковпачку при експлуатації кришки, так як при певному зусиллі зазначені пружинні засоби можуть відхилятися в бік зазору з можливістю видалення зовнішньої оболонки з закриваючого ковпачка в невідповідний момент. Відома "Захисна кришка для бутля" за патентом РФ на корисну модель № 102596, МПК B65D 49/00, опубл. 10.03.2011 г, яка містить закриваючий ковпачок з внутрішнім різьбленням, запобіжне ущільнення, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки, з'єднану з закриваючим ковпачком, зовнішню оболонку, яка покриває закриваючий ковпачок, при цьому закриваючий ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні, а торцева стінка закриваючого ковпачка з'єднана із зовнішньою оболонкою за допомогою клейового шару з можливістю міцного утримання в ній. Недоліками відомого пристрою є низькі технологічні можливості до споживчих вимог пристрою в різних сферах застосування, в т.ч. можливості пресування пристроїв з пластмаси. Недостатньо надійне з'єднання кришки і корпусу внаслідок відсутності механічного з'єднання між ними, що знижує надійність конструкції загалом, і знижує герметизацію горловини зокрема. Найбільш близьким за технічною суттю і досягуваному ефекту є "Закупорювальний пристрій" за патентом РФ на ПМ № 48930, МПК B65D41/02, опубл. 10.11.2005 г., що містить зовнішній ковпачок, внутрішній ковпачок, зливну втулку і знімний затвор. Внутрішній ковпачок виконаний з співвісним виступом на внутрішній поверхні торця і забезпечений запобіжним кільцем з поперечним виступом на внутрішній поверхні і одним або кількома поздовжніми розрізами, яке закріплене на нижньому торці за допомогою ослабленого з'єднання. Затвор виконаний у вигляді пустотілого циліндра з ущільнювальними кільцевими виступами на зовнішній поверхні, з завуженим вхідним кінцем для розміщення в ньому клапанного елемента і фланцем, який встановлений між внутрішньою бічною поверхнею зливної втулки і її патрубком. Зовнішній ковпачок виконаний з потовщенням у верхній частині і з поздовжніми ребрами жорсткості, співвісний виступ внутрішнього ковпачка виконаний порожнистим, на внутрішній поверхні зовнішнього ковпачка під потовщенням і на зовнішній поверхні внутрішнього ковпачка виконані поздовжні виступи з утворенням шліцьового з'єднання між нимиі, відповідно, поперечні виступи і пази для їх фіксації один з одним, причому верхній торець внутрішнього ковпачка стикається з потовщенням і поздовжніми виступами зовнішнього ковпачка. Недоліками прототипу є: складність конструкції в частині виконання фіксуючих засобів між деталями в радіальному і осьовому напрямку, а також недостатня надійність візуального контролю розкриття, так як зовнішній ковпачок покриває поверхню контрольного кільця як до розкриття, так і після повторного закриття. Технічним результатом запропонованої корисної моделі є спрощення конструкції закупорювального ковпачка і удосконалення засобу візуальної індикації розкриття. Зазначений технічний результат досягається тим, що закупорювальний ковпачок містить зовнішній ковпачок з поздовжніми ребрами, внутрішній ковпачок, виконаний з різьбленням на внутрішній бічній поверхні і забезпечений запобіжним кільцем за допомогою ослаблених перемичок біля нижнього торця, зливну втулку із засобами кріплення до шийки пляшки, з'єднану з внутрішнім ковпачком, ущільнювальну втулку, контактує із зливною втулкою, пристосовану для установки в горловину пляшки, а також засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком, причому засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішній поверхні 1 UA 71505 U 5 10 15 20 25 30 35 40 45 50 зовнішнього ковпачка, причому зовнішній ковпачок з'єднаний з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. В окремому випадку виконання корисної моделі зовнішній ковпачок виконаний з полімерного матеріалу. В окремому випадку виконання корисної моделі ущільнювальна втулка може містити дозуючий клапан. Корисна модель пояснюється кресленнями, де: на Фіг. 1 показано загальний вигляд пристрою; на Фіг. 2 - вид зовнішнього ковпачка; на Фіг. 3 - вид внутрішнього ковпачка; на Фіг. 4 - вид зливної втулки збоку; на Фіг. 5 - вид ущільнювальної втулки і клапанного елемента; Закупорювальний ковпачок містить зовнішній ковпачок 1, забезпечений поздовжніми ребрами 2, кільцевими виступами 3. Внутрішній ковпачок 4 забезпечений різьбленням 5, ущільнювальним виступом 6, запобіжним кільцем 7, прикріпленим до торця ковпачка ослабленими перемичками 8. Запобіжне кільце 7 може мати як мінімум 1 поздовжній розріз 9. Внутрішній ковпачок 4 забезпечений також поздовжніми виступами 10 і кільцевими виступами 11, а на внутрішній бічній поверхні є кільцевої буртик 12. Закупорювальний ковпачок містить зливну втулку 13, забезпечену різьбленням 14, вікнами 15, виливним отвором 16, прохідними каналами 17, кільцевим буртиком на бічній зовнішній поверхні 18, який взаємодіє з кільцевим буртиком 12 внутрішнього ковпачка 4, а також засоби фіксації на пляшці 19. Закупорювальний ковпачок містить ущільнювальну втулку 20, виконану у вигляді пустотілого циліндра з ущільнювальним потовщенням 21, завуженим вхідним кінцем 22, отвором 23. Ущільнювальна втулка 20 може бути забезпечена клапанним елементом 24, який перекриває отвір 23. Збірку і використання закупорювального ковпачка здійснюють наступним чином. На зливну втулку 13 зверху до самого упору нагвинчують внутрішній ковпачок 4, при цьому ущільнювальний виступ 6 закриває зверху виливний отвір 16, а кільцевий буртик 18 зливної втулки входить в зачеплення з кільцевим буртиком 12 внутрішньої втулки, не руйнуючи при цьому перемички 8. Потім внутрішній ковпачок 4 разом із зливною втулкою 13 знизу вставляють в зовнішній ковпачок 1, при цьому поздовжні виступи 10 входять в зачеплення з поздовжніми ребрами 2, а кільцеві виступи 3 зовнішнього ковпачка 1 входять в зачеплення з кільцевими виступами 11 ковпачка 4, забезпечуючи при цьому фіксацію деталей в осьовому напрямку. Після цього в зливну втулку 13 знизу до упору вставляють ущільнювальну втулку 20 разом з клапанним елементом 24. У зібраному стані закупорювальний ковпачок із зусиллям насаджують на горловину пляшки, заповнену алкогольною продукцією. В результаті засоби фіксації 19 зливної втулки 13 взаємодіють з відповідними засобами віночка пляшки (на Фіг. не показані) для радіальної і осьової фіксації на ній. Виконання ущільнювальної втулки 20 з потовщенням 21 забезпечує герметичність посадки її в горловині пляшки. При відкриванні пляшки зовнішній ковпачок 1 разом з внутрішнім ковпачком 4 відгвинчують і при їх підйомі відбувається відрив запобіжного кільця 7 по ослабленим перемичкам 8 за рахунок взаємодії кільцевих буртиків 18 і 12 зливної втулки 13 і внутрішнього ковпачка 4, що свідчить про перше розкриття закупорювального ковпачка. При виконанні одного або кількох поздовжніх розрізів 9 запобіжне кільце поділяється на дві або декілька частин. Внутрішній ковпачок 4 з'єднаний із зовнішнім ковпачком 1 таким чином, що забезпечується можливість збереження видимої ділянки запобіжного кільця як до першого розкриття, так і після повторного закриття. У пляшці залишаються клапанні засоби 24 із зливною втулкою 13, які перешкоджають повторному доливу, одночасно забезпечуючи виливання рідини, що знаходиться в пляшці. Злив рідини здійснюється через отвір 23 по прохідним каналам 17 зливної втулки 13. Деталі закупорювального ковпачка виготовляються з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з горячоканальною системою і штампах. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Пропоноване технічне рішення спрощує конструкцію ковпачка, яка є більш економічною, і вдосконалює засоби візуальної індикації розкриття. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Закупорювальний ковпачок, що містить зовнішній ковпачок з поздовжніми ребрами, внутрішній ковпачок, виконаний з різьбленням на внутрішній бічній поверхні і забезпечений запобіжним кільцем за допомогою ослаблених перемичок біля нижнього торця, зливну втулку із 2 UA 71505 U 5 10 засобами кріплення до шийки пляшки, з'єднану з внутрішнім ковпачком, ущільнювальну втулку, яка контактує із зливною втулкою, пристосовану для установки в горловину пляшки, а також засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком, який відрізняється тим, що засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка, причому зовнішній ковпачок з'єднаний з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. 2. Закупорювальний ковпачок за п. 1, який відрізняється тим, що зовнішній ковпачок виконаний з полімерного матеріалу. 3. Закупорювальний ковпачок за п. 1, який відрізняється тим, що ущільнювальна втулка може містити дозуючий клапан. 3 UA 71505 U 4 UA 71505 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
