Закупорювальний ковпачок для пляшки з рідиною
Номер патенту: 40562
Опубліковано: 10.04.2009
Автори: Проскурня Іван Миколайович, Заєць Володимир Володимирович
Формула / Реферат
1. Закупорювальний ковпачок для пляшки з рідиною, що містить алюмінієву оболонку і пластикову вставку з різьбою для нагвинчування на пляшку, який відрізняється тим, що у пластикову вставку уставлено знімну шайбу для обважнювання, нижче шайби на виступах, виконаних на внутрішній поверхні пластикової вставки, розміщено прокладку для попередження витікання рідини з пляшки, а між шайбою та прокладкою виконано перегородку, причому пластикова вставка на зовнішній поверхні має поздовжні канавки для проходження повітря.
2. Закупорювальний ковпачок за п. 1, який відрізняється тим, що кількість виступів становить три по кільцю через 120°.
3. Закупорювальний ковпачок за п. 1, який відрізняється тим, що на зовнішній нижній частині алюмінієвої оболонки виконано ребра жорсткості.
4. Закупорювальний ковпачок за п. 3, який відрізняється тим, що між ребрами жорсткості виконано поясок для нанесення на нього торгової марки.
5. Закупорювальний ковпачок за п. 1, який відрізняється тим, що прокладку виконано із спіненого поліетилену.
6. Закупорювальний ковпачок за п. 1, який відрізняється тим, що шайбу виконано пластмасовою, металевою.
7. Закупорювальний ковпачок за п. 1, який відрізняється тим, що на алюмінієву оболонку розміщено термоусадковий ковпачок, під яким знаходиться стикер.
Текст

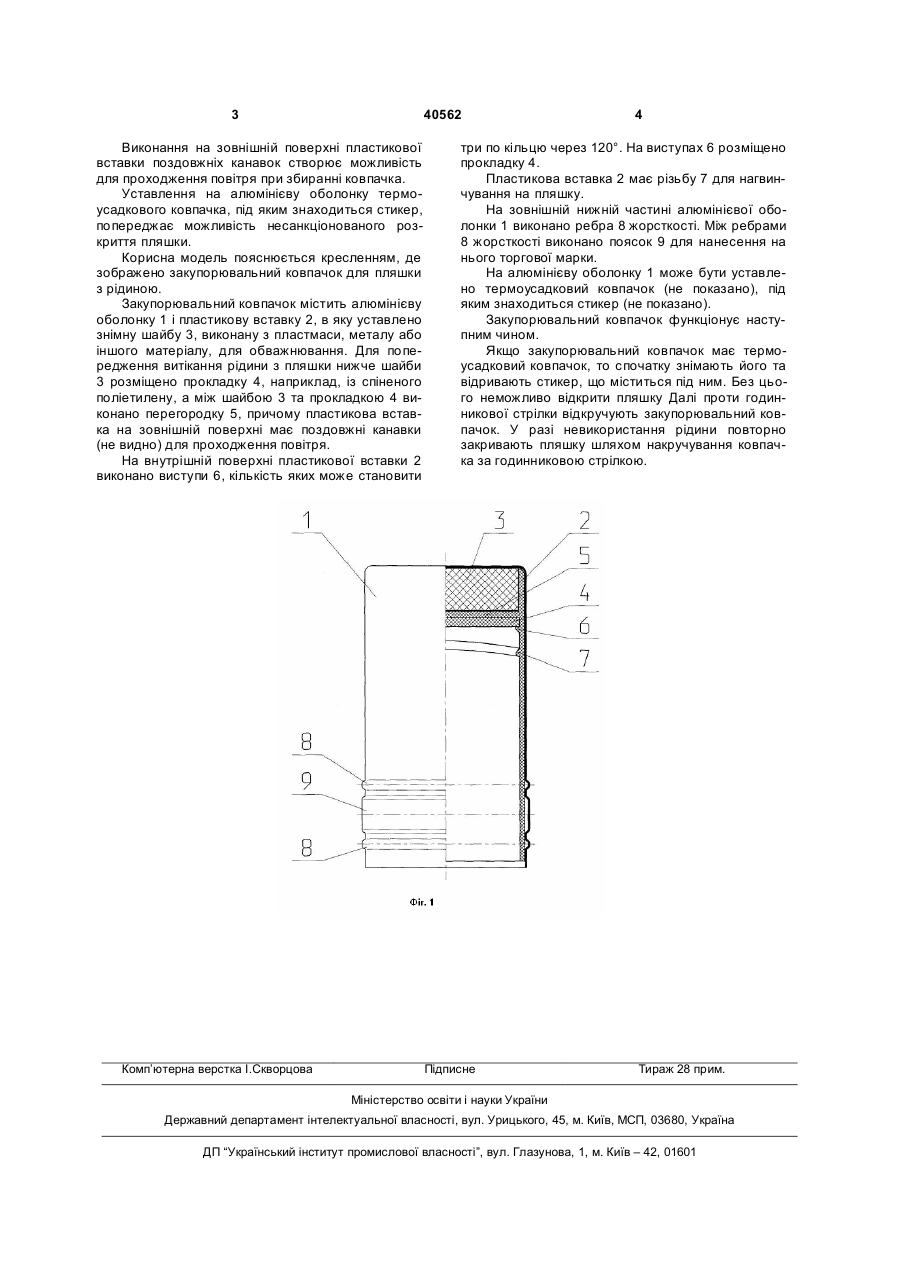

1. Закупорювальний ковпачок для пляшки з рідиною, що містить алюмінієву оболонку і пластикову вставку з різьбою для нагвинчування на пляшку, який відрізняється тим, що у пластикову вставку уставлено знімну шайбу для обважнювання, нижче шайби на виступах, виконаних на внутрішній поверхні пластикової вставки, розміщено прокладку для попередження витікання рідини з пляшки, а між шайбою та прокладкою виконано перегородку, причому пластикова вставка на зовнішній поверхні має поздовжні канавки для проходження повітря. 3 40562 Виконання на зовнішній поверхні пластикової вставки поздовжніх канавок створює можливість для проходження повітря при збиранні ковпачка. Уставлення на алюмінієву оболонку термоусадкового ковпачка, під яким знаходиться стикер, попереджає можливість несанкціонованого розкриття пляшки. Корисна модель пояснюється кресленням, де зображено закупорювальний ковпачок для пляшки з рідиною. Закупорювальний ковпачок містить алюмінієву оболонку 1 і пластикову вставку 2, в яку уставлено знімну шайбу 3, виконану з пластмаси, металу або іншого матеріалу, для обважнювання. Для попередження витікання рідини з пляшки нижче шайби 3 розміщено прокладку 4, наприклад, із спіненого поліетилену, а між шайбою 3 та прокладкою 4 виконано перегородку 5, причому пластикова вставка на зовнішній поверхні має поздовжні канавки (не видно) для проходження повітря. На внутрішній поверхні пластикової вставки 2 виконано виступи 6, кількість яких може становити Комп’ютерна верстка І.Скворцова 4 три по кільцю через 120°. На виступах 6 розміщено прокладку 4. Пластикова вставка 2 має різьбу 7 для нагвинчування на пляшку. На зовнішній нижній частині алюмінієвої оболонки 1 виконано ребра 8 жорсткості. Між ребрами 8 жорсткості виконано поясок 9 для нанесення на нього торгової марки. На алюмінієву оболонку 1 може бути уставлено термоусадковий ковпачок (не показано), під яким знаходиться стикер (не показано). Закупорювальний ковпачок функціонує наступним чином. Якщо закупорювальний ковпачок має термоусадковий ковпачок, то спочатку знімають його та відривають стикер, що міститься під ним. Без цього неможливо відкрити пляшку Далі проти годинникової стрілки відкручують закупорювальний ковпачок. У разі невикористання рідини повторно закривають пляшку шляхом накручування ковпачка за годинниковою стрілкою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing cap for bottle with liquid
Автори англійськоюZaiets Volodymyr Volodymyrovych, Proskurnia Ivan Mykolaiovych
Назва патенту російськоюЗакупоривающий колпачок для бутылки с жидкостью
Автори російськоюЗаец Владимир Владимирович, Проскурня Иван Николаевич
МПК / Мітки
МПК: B65D 47/00
Мітки: пляшки, закупорювальний, рідиною, ковпачок
