Канал вимірювання радіальної швидкості літальних апаратів з бспм та додатковим скануванням для лівс полігонного випробувального комплексу

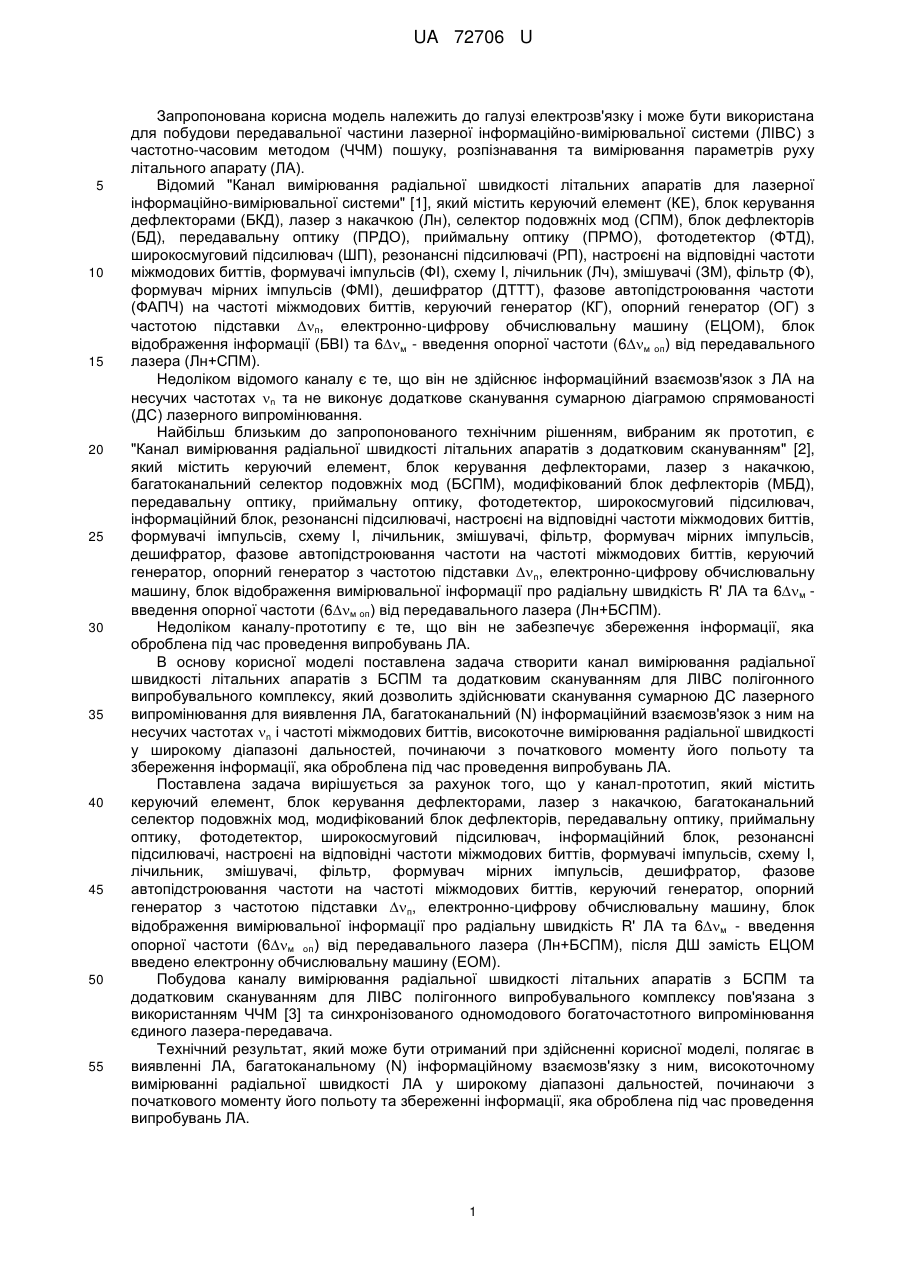

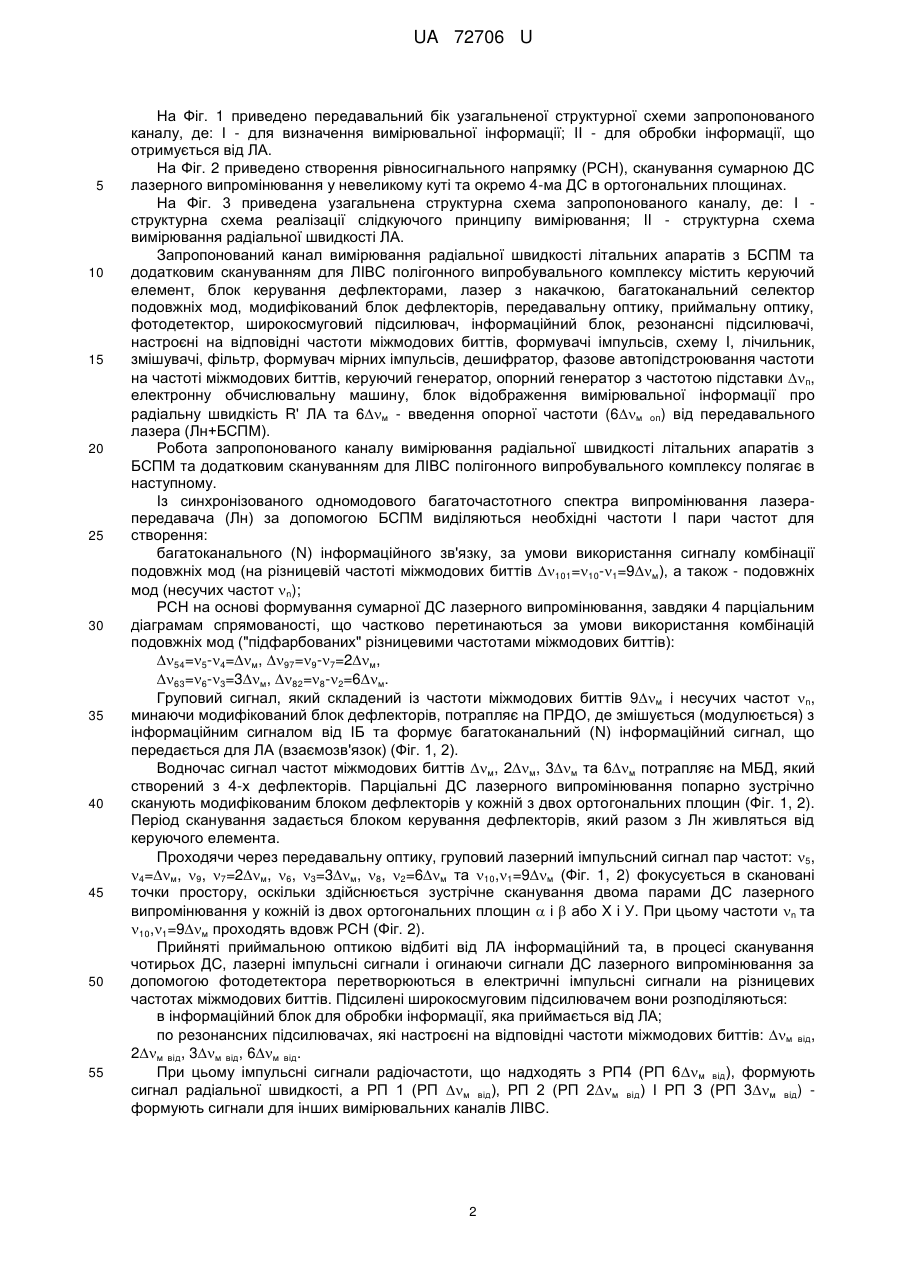

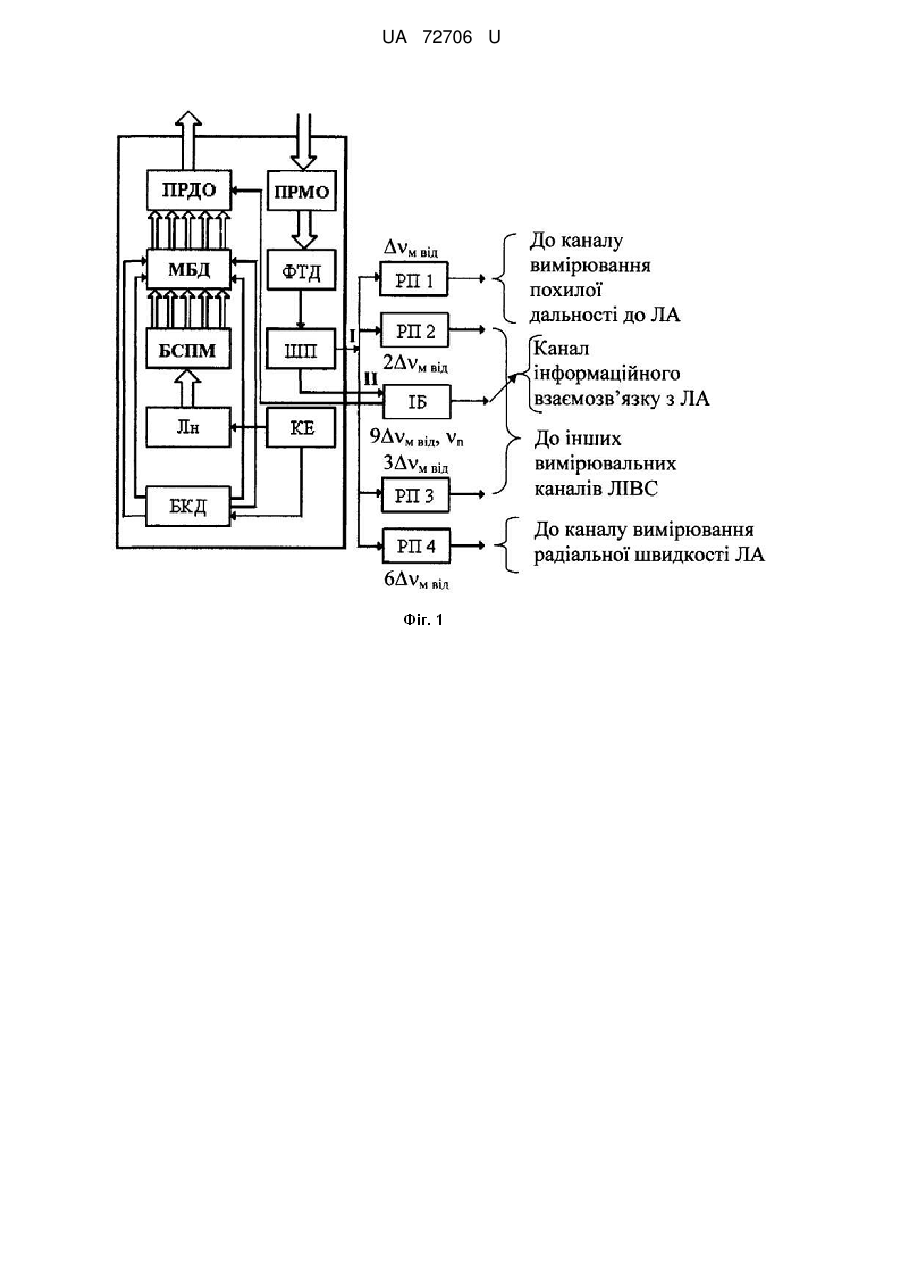

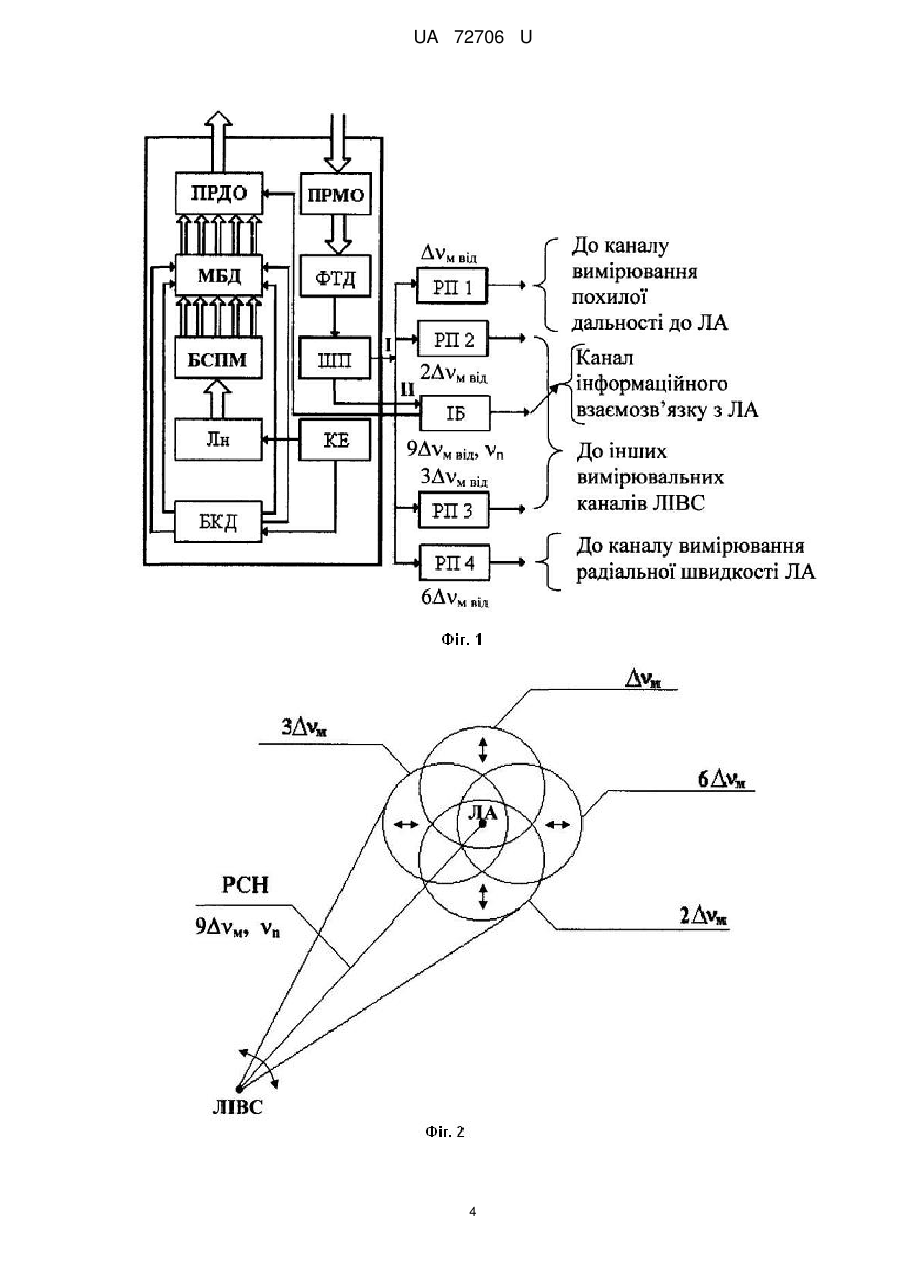

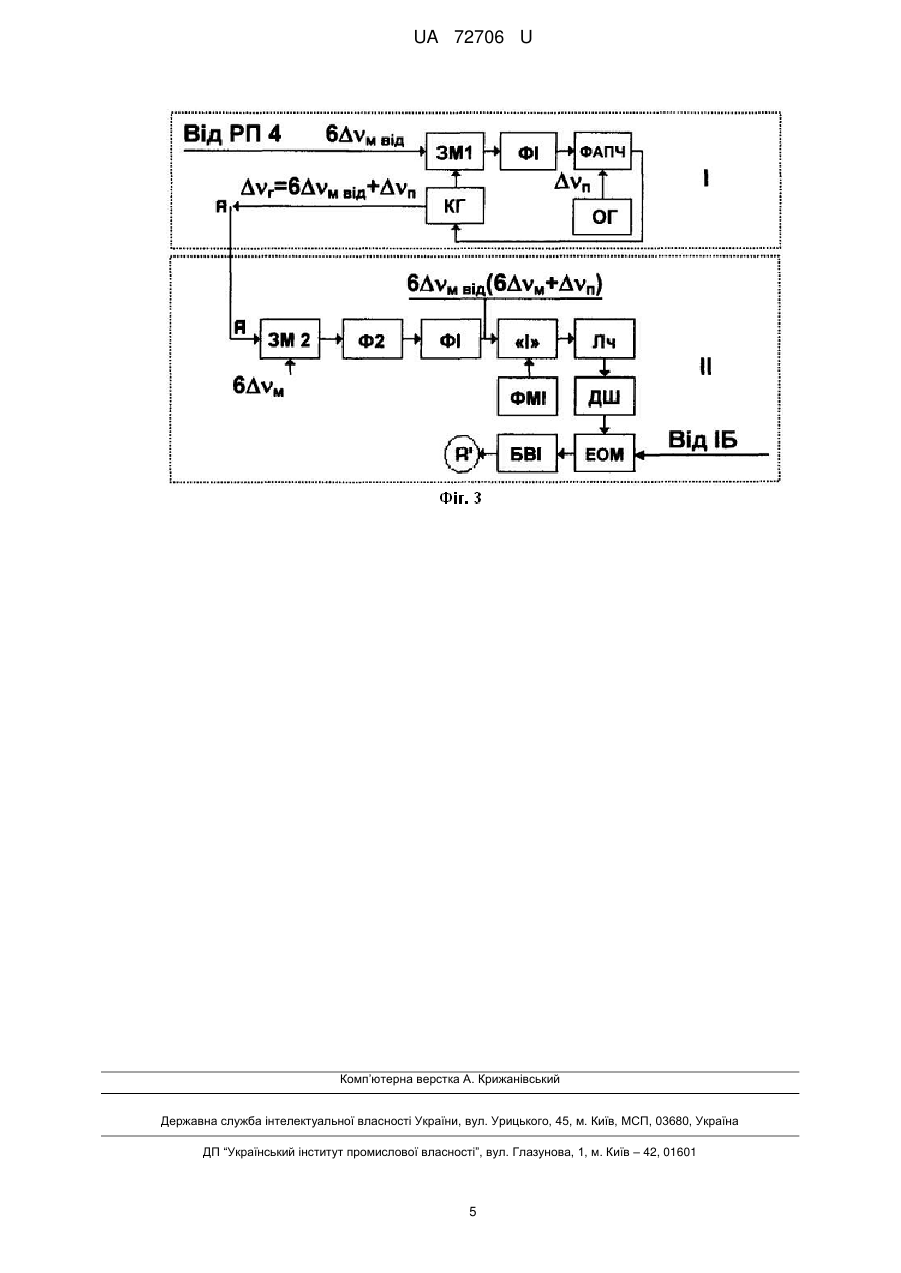

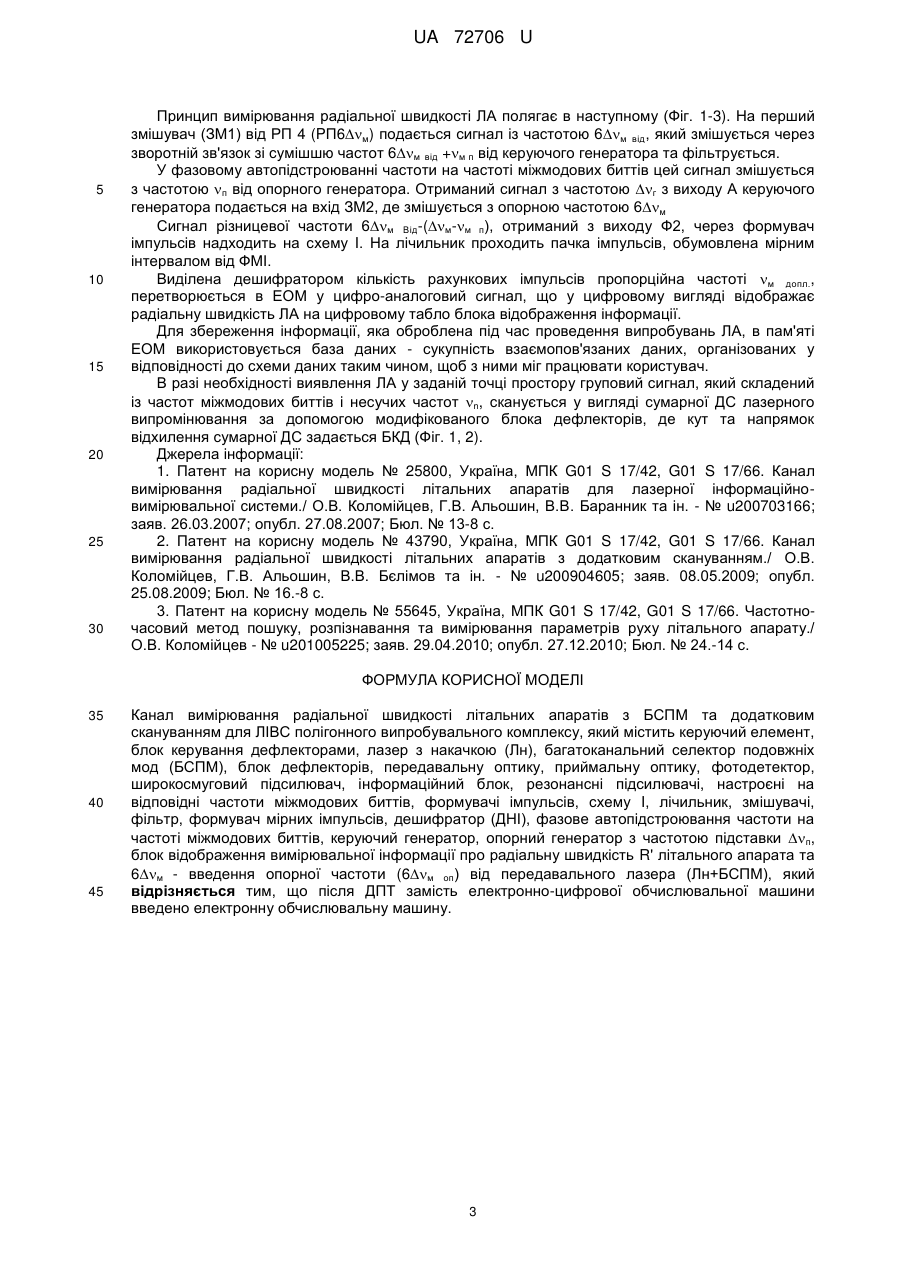

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), багатоканальний селектор подовжніх мод (БСПМ), блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДНІ), фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, блок відображення вимірювальної інформації про радіальну швидкість R' літального апарата та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+БСПМ). Після ДПТ замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 72706 U (12) UA 72706 U UA 72706 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частини лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання радіальної швидкості літальних апаратів для лазерної інформаційно-вимірювальної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему I, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДТТТ), фазове автопідстроювання частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки п, електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ). Недоліком відомого каналу є те, що він не здійснює інформаційний взаємозв'язок з ЛА на несучих частотах n та не виконує додаткове сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод (БСПМ), модифікований блок дефлекторів (МБД), передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки n, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+БСПМ). Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати сканування сумарною ДС лазерного випромінювання для виявлення ЛА, багатоканальний (N) інформаційний взаємозв'язок з ним на несучих частотах n і частоті міжмодових биттів, високоточне вимірювання радіальної швидкості у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та збереження інформації, яка оброблена під час проведення випробувань ЛА. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+БСПМ), після ДШ замість ЕЦОМ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу пов'язана з використанням ЧЧМ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в виявленні ЛА, багатоканальному (N) інформаційному взаємозв'язку з ним, високоточному вимірюванні радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та збереженні інформації, яка оброблена під час проведення випробувань ЛА. 1 UA 72706 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - для визначення вимірювальної інформації; II - для обробки інформації, що отримується від ЛА. На Фіг. 2 приведено створення рівносигнального напрямку (РСН), сканування сумарною ДС лазерного випромінювання у невеликому куті та окремо 4-ма ДС в ортогональних площинах. На Фіг. 3 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації слідкуючого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. Запропонований канал вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронну обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+БСПМ). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою БСПМ виділяються необхідні частоти І пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналу комбінації подовжніх мод (на різницевій частоті міжмодових биттів 101=10-1=9м), а також - подовжніх мод (несучих частот n); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4 парціальним діаграмам спрямованості, що частково перетинаються за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): 54=5-4=м, 97=9-7=2м, 63=6-3=3м, 82=8-2=6м. Груповий сигнал, який складений із частоти міжмодових биттів 9м і несучих частот n, минаючи модифікований блок дефлекторів, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (Фіг. 1, 2). Водночас сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на МБД, який створений з 4-х дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують модифікованим блоком дефлекторів у кожній з двох ортогональних площин (Фіг. 1, 2). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від керуючого елемента. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: 5, 4=м, 9, 7=2м, 6, 3=3м, 8, 2=6м та 10,1=9м (Фіг. 1, 2) фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У. При цьому частоти n та 10,1=9м проходять вдовж РСН (Фіг. 2). Прийняті приймальною оптикою відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: в інформаційний блок для обробки інформації, яка приймається від ЛА; по резонансних підсилювачах, які настроєні на відповідні частоти міжмодових биттів: м від, 2м від, 3м від, 6м від. При цьому імпульсні сигнали радіочастоти, що надходять з РП4 (РП 6м від), формують сигнал радіальної швидкості, а РП 1 (РП м від), РП 2 (РП 2м від) І РП З (РП 3м від) формують сигнали для інших вимірювальних каналів ЛІВС. 2 UA 72706 U 5 10 15 20 25 30 Принцип вимірювання радіальної швидкості ЛА полягає в наступному (Фіг. 1-3). На перший змішувач (ЗМ1) від РП 4 (PП6м) подається сигнал із частотою 6м від, який змішується через зворотній зв'язок зі сумішшю частот 6м від +м п від керуючого генератора та фільтрується. У фазовому автопідстроюванні частоти на частоті міжмодових биттів цей сигнал змішується з частотою п від опорного генератора. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід ЗМ2, де змішується з опорною частотою 6м Сигнал різницевої частоти 6м Bід-(м-м п), отриманий з виходу Ф2, через формувач імпульсів надходить на схему I. На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл., перетворюється в ЕОМ у цифро-аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло блока відображення інформації. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений із частот міжмодових биттів і несучих частот n, сканується у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блока дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (Фіг. 1, 2). Джерела інформації: 1. Патент на корисну модель № 25800, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів для лазерної інформаційновимірювальної системи./ О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200703166; заяв. 26.03.2007; опубл. 27.08.2007; Бюл. № 13-8 с. 2. Патент на корисну модель № 43790, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням./ О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u200904605; заяв. 08.05.2009; опубл. 25.08.2009; Бюл. № 16.-8 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату./ О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Канал вимірювання радіальної швидкості літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), багатоканальний селектор подовжніх мод (БСПМ), блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДНІ), фазове автопідстроювання частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, блок відображення вимірювальної інформації про радіальну швидкість R' літального апарата та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+БСПМ), який відрізняється тим, що після ДПТ замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. 3 UA 72706 U 4 UA 72706 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
