Дерматом з секторним механізмом для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата

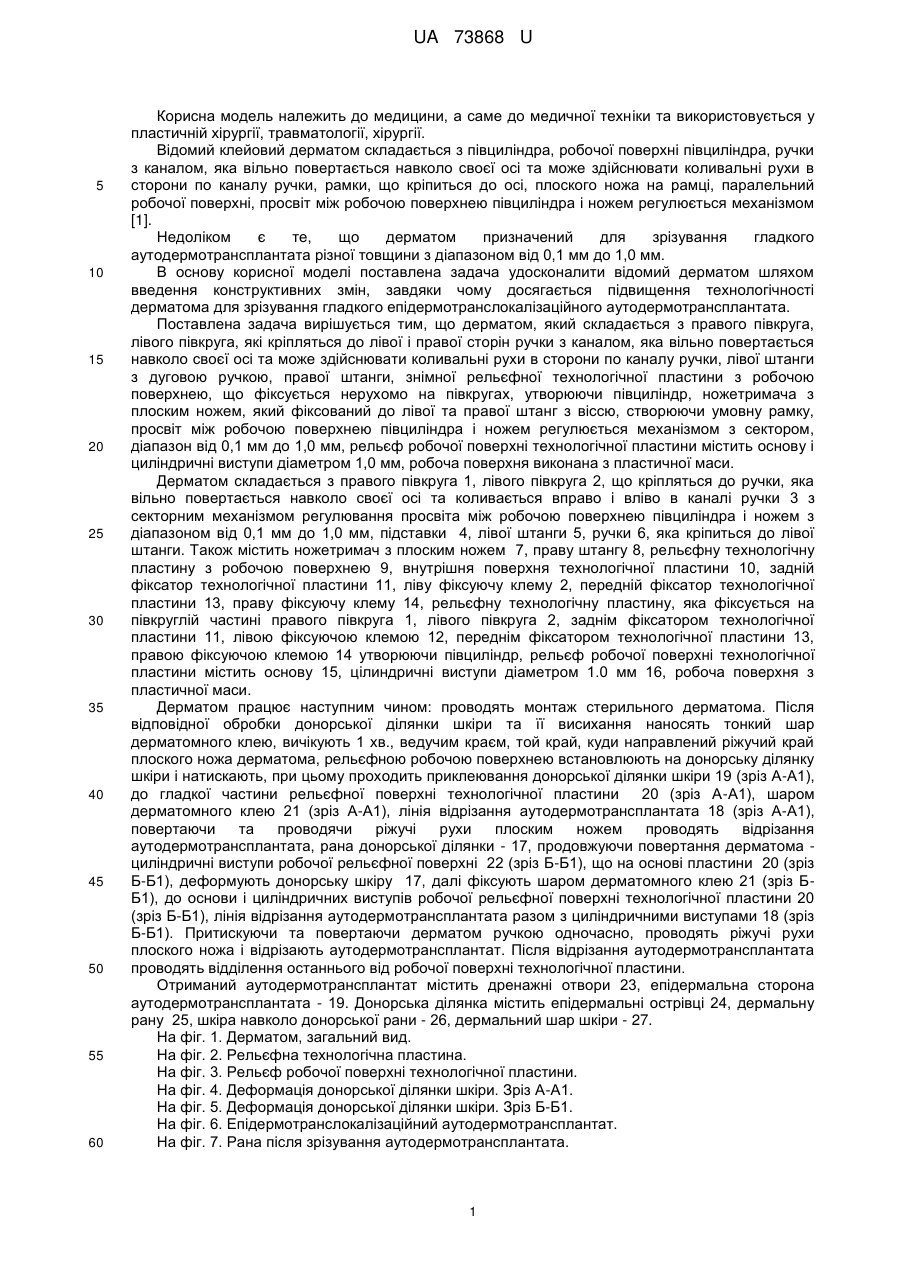

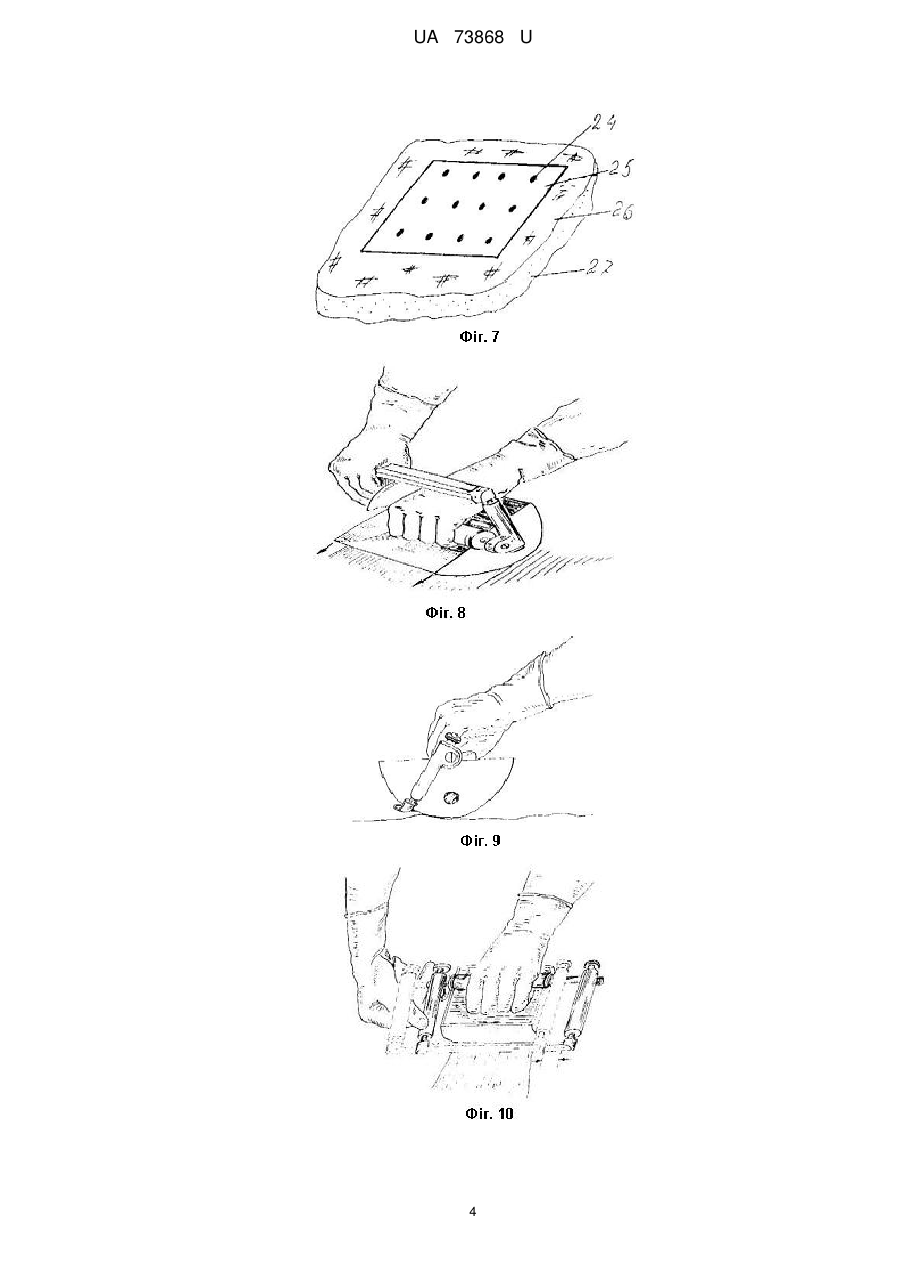

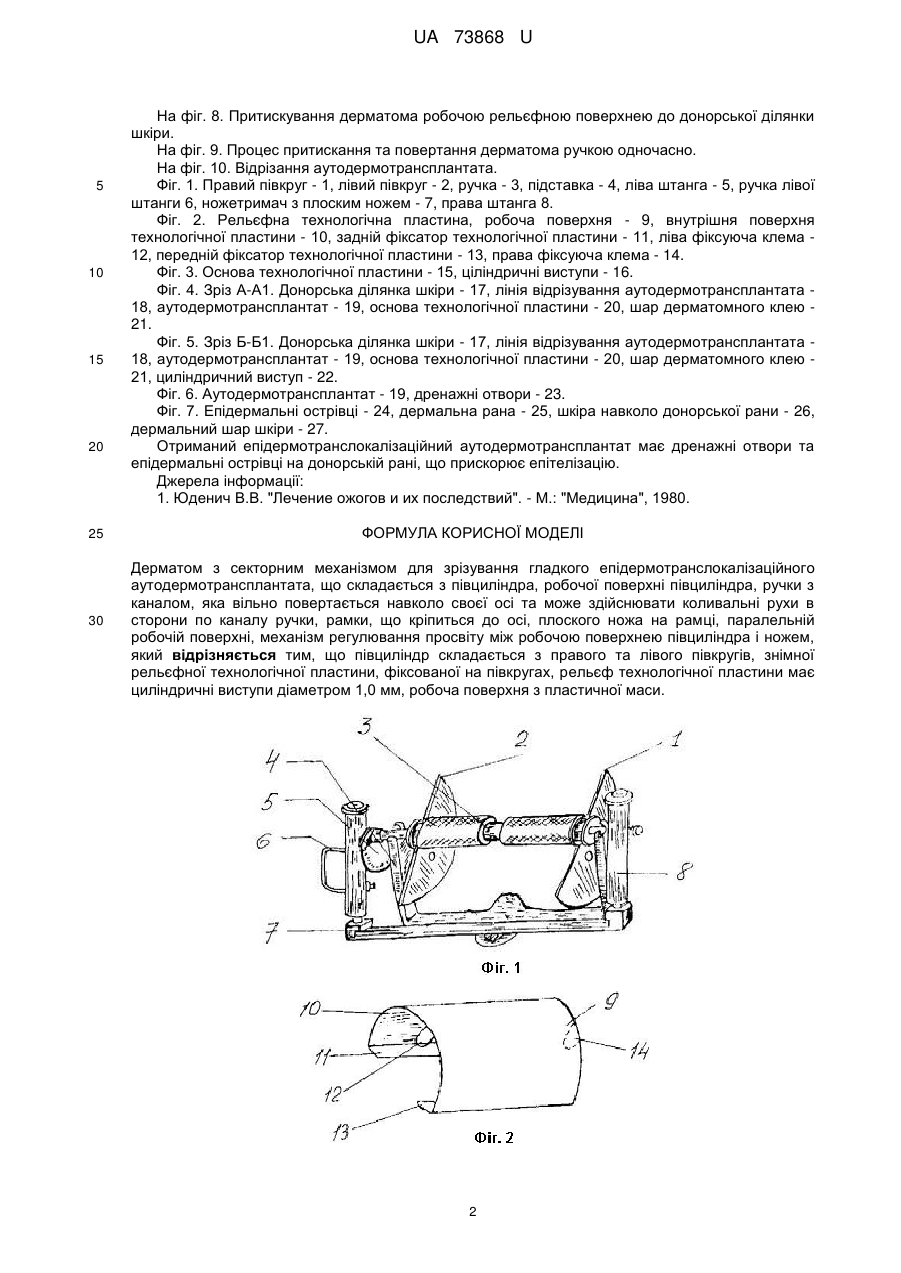

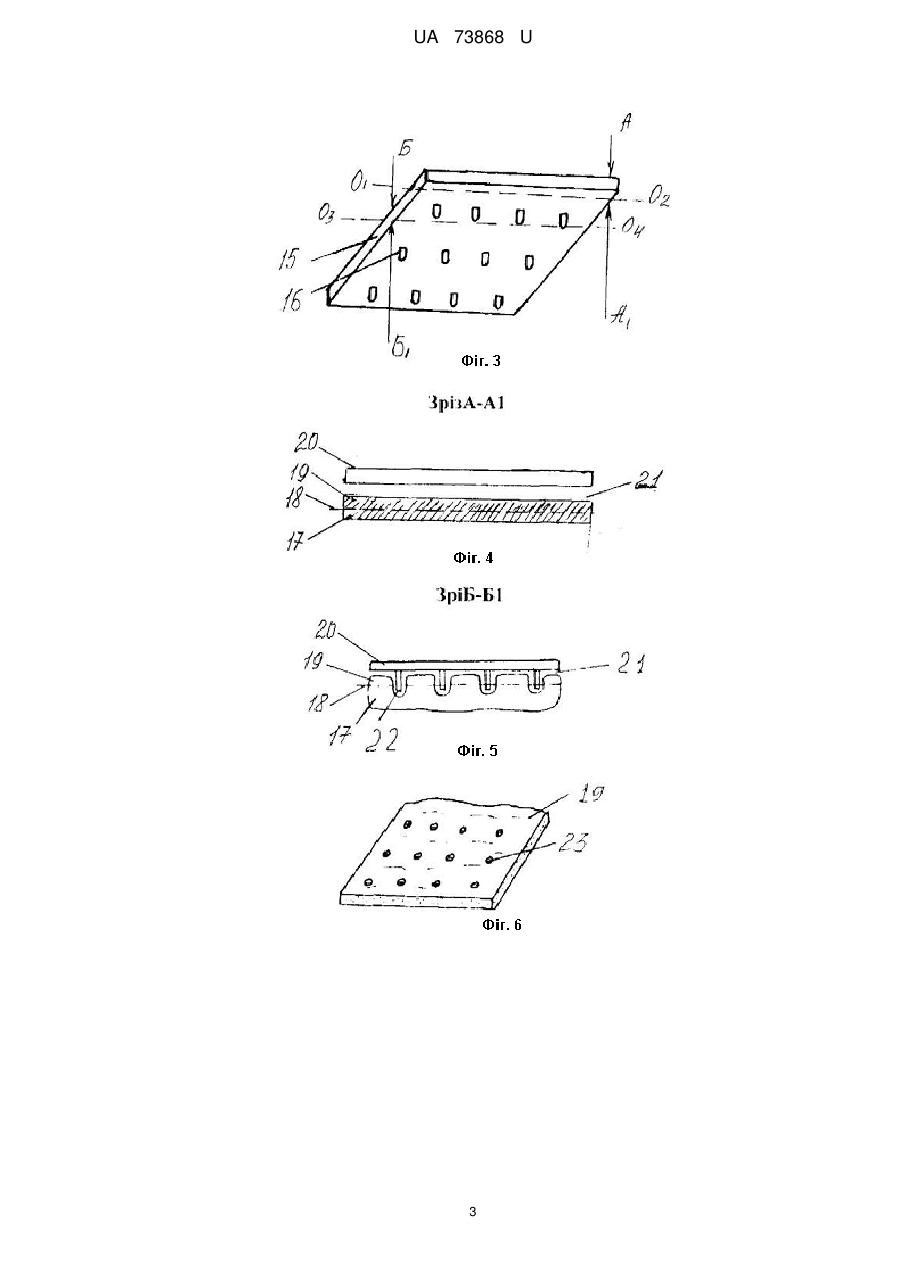

Реферат: UA 73868 U UA 73868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, паралельний робочої поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності дерматома для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом, який складається з правого півкруга, лівого півкруга, які кріпляться до лівої і правої сторін ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг з віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, робоча поверхня виконана з пластичної маси. Дерматом складається з правого півкруга 1, лівого півкруга 2, що кріпляться до ручки, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки 3 з секторним механізмом регулювання просвіта між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм, підставки 4, лівої штанги 5, ручки 6, яка кріпиться до лівої штанги. Також містить ножетримач з плоским ножем 7, праву штангу 8, рельєфну технологічну пластину з робочою поверхнею 9, внутрішня поверхня технологічної пластини 10, задній фіксатор технологічної пластини 11, ліву фіксуючу клему 2, передній фіксатор технологічної пластини 13, праву фіксуючу клему 14, рельєфну технологічну пластину, яка фіксується на півкруглій частині правого півкруга 1, лівого півкруга 2, заднім фіксатором технологічної пластини 11, лівою фіксуючою клемою 12, переднім фіксатором технологічної пластини 13, правою фіксуючою клемою 14 утворюючи півциліндр, рельєф робочої поверхні технологічної пластини містить основу 15, цілиндричні виступи діаметром 1.0 мм 16, робоча поверхня з пластичної маси. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання донорської ділянки шкіри 19 (зріз А-А1), до гладкої частини рельєфної поверхні технологічної пластини 20 (зріз А-А1), шаром дерматомного клею 21 (зріз А-А1), лінія відрізання аутодермотрансплантата 18 (зріз А-А1), повертаючи та проводячи ріжучі рухи плоским ножем проводять відрізання аутодермотрансплантата, рана донорської ділянки - 17, продовжуючи повертання дерматома циліндричні виступи робочої рельєфної поверхні 22 (зріз Б-Б1), що на основі пластини 20 (зріз Б-Б1), деформують донорську шкіру 17, далі фіксують шаром дерматомного клею 21 (зріз ББ1), до основи і циліндричних виступів робочої рельєфної поверхні технологічної пластини 20 (зріз Б-Б1), лінія відрізання аутодермотрансплантата разом з циліндричними виступами 18 (зріз Б-Б1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні технологічної пластини. Отриманий аутодермотрансплантат містить дренажні отвори 23, епідермальна сторона аутодермотрансплантата - 19. Донорська ділянка містить епідермальні острівці 24, дермальну рану 25, шкіра навколо донорської рани - 26, дермальний шар шкіри - 27. На фіг. 1. Дерматом, загальний вид. На фіг. 2. Рельєфна технологічна пластина. На фіг. 3. Рельєф робочої поверхні технологічної пластини. На фіг. 4. Деформація донорської ділянки шкіри. Зріз А-А1. На фіг. 5. Деформація донорської ділянки шкіри. Зріз Б-Б1. На фіг. 6. Епідермотранслокалізаційний аутодермотрансплантат. На фіг. 7. Рана після зрізування аутодермотрансплантата. 1 UA 73868 U 5 10 15 20 25 30 На фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10. Відрізання аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, ручка - 3, підставка - 4, ліва штанга - 5, ручка лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Рельєфна технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, ціліндричні виступи - 16. Фіг. 4. Зріз А-А1. Донорська ділянка шкіри - 17, лінія відрізування аутодермотрансплантата 18, аутодермотрансплантат - 19, основа технологічної пластини - 20, шар дерматомного клею 21. Фіг. 5. Зріз Б-Б1. Донорська ділянка шкіри - 17, лінія відрізування аутодермотрансплантата 18, аутодермотрансплантат - 19, основа технологічної пластини - 20, шар дерматомного клею 21, циліндричний виступ - 22. Фіг. 6. Аутодермотрансплантат - 19, дренажні отвори - 23. Фіг. 7. Епідермальні острівці - 24, дермальна рана - 25, шкіра навколо донорської рани - 26, дермальний шар шкіри - 27. Отриманий епідермотранслокалізаційний аутодермотрансплантат має дренажні отвори та епідермальні острівці на донорській рані, що прискорює епітелізацію. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.: "Медицина", 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з секторним механізмом для зрізування гладкого епідермотранслокалізаційного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні, механізм регулювання просвіту між робочою поверхнею півциліндра і ножем, який відрізняється тим, що півциліндр складається з правого та лівого півкругів, знімної рельєфної технологічної пластини, фіксованої на півкругах, рельєф технологічної пластини має циліндричні виступи діаметром 1,0 мм, робоча поверхня з пластичної маси. 2 UA 73868 U 3 UA 73868 U 4 UA 73868 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
