Спосіб вимірювання спектра низькоінтенсивного електромагнітного випромінювання

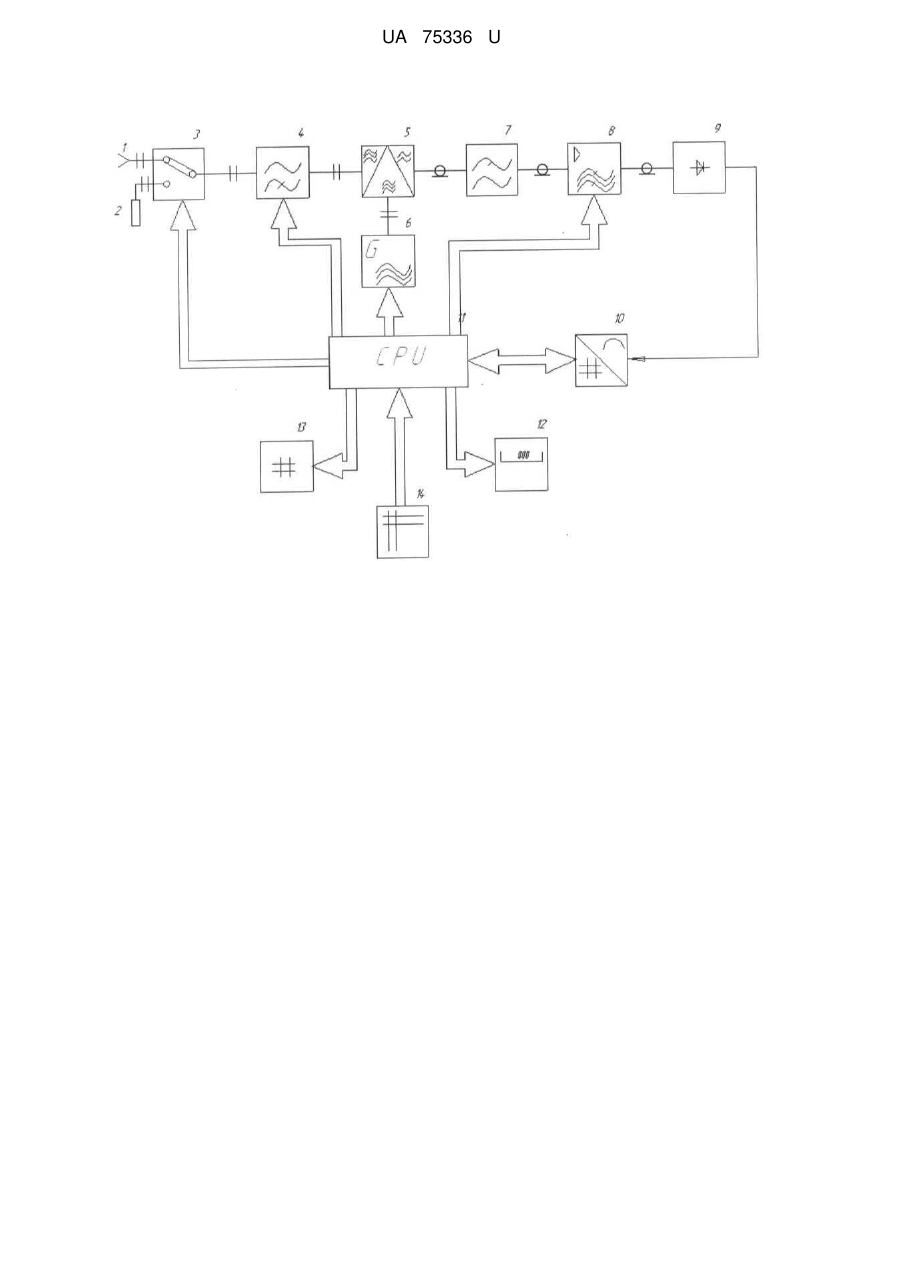

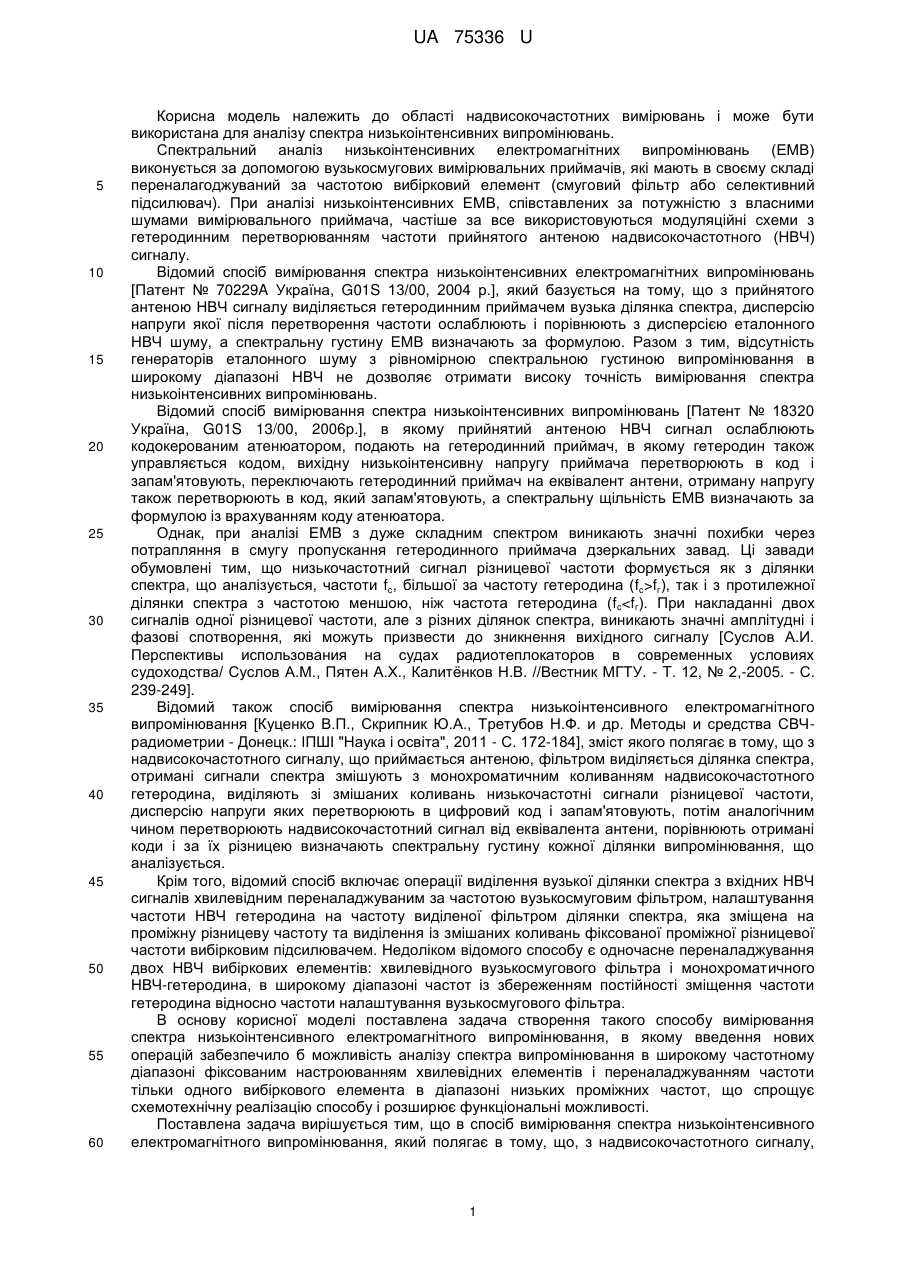

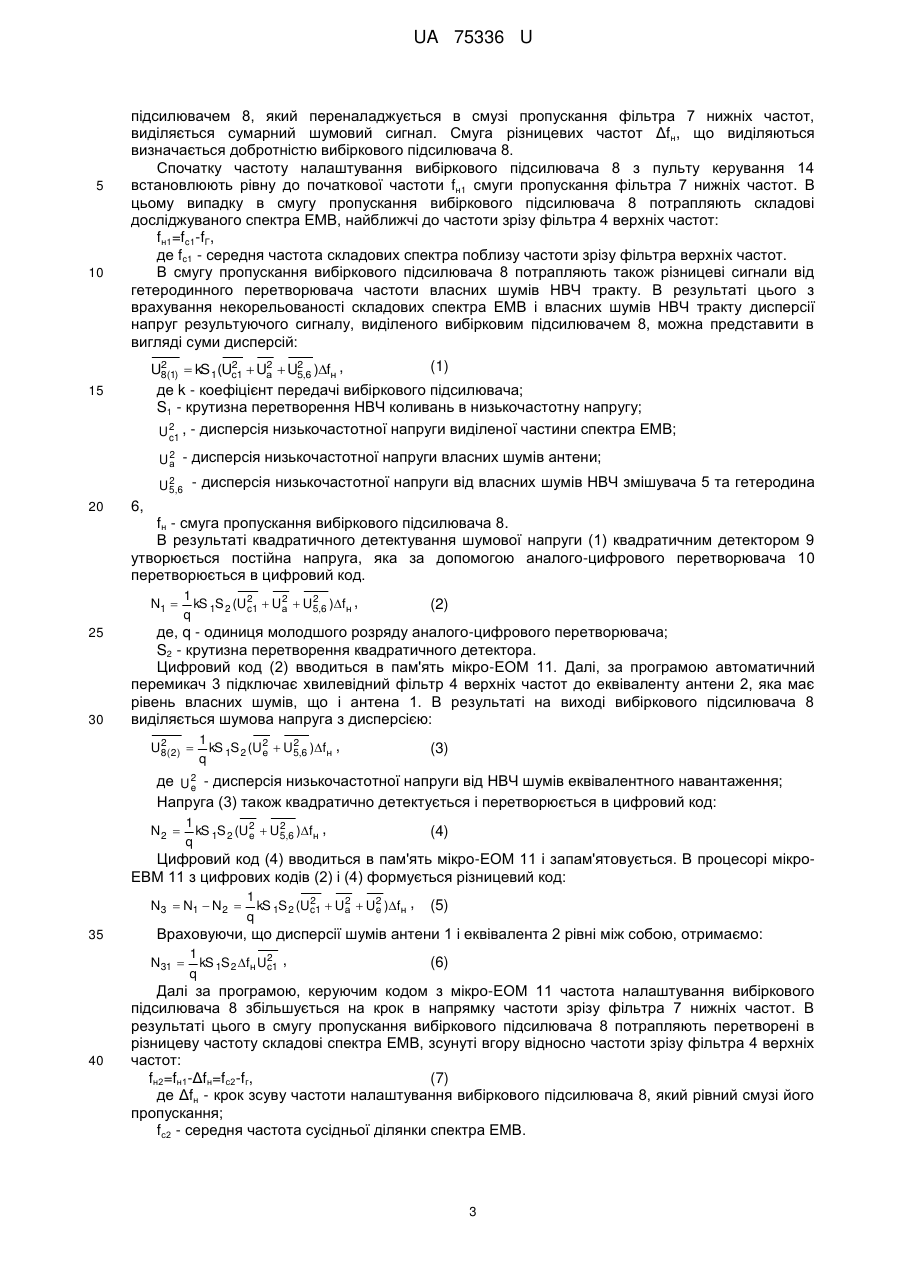

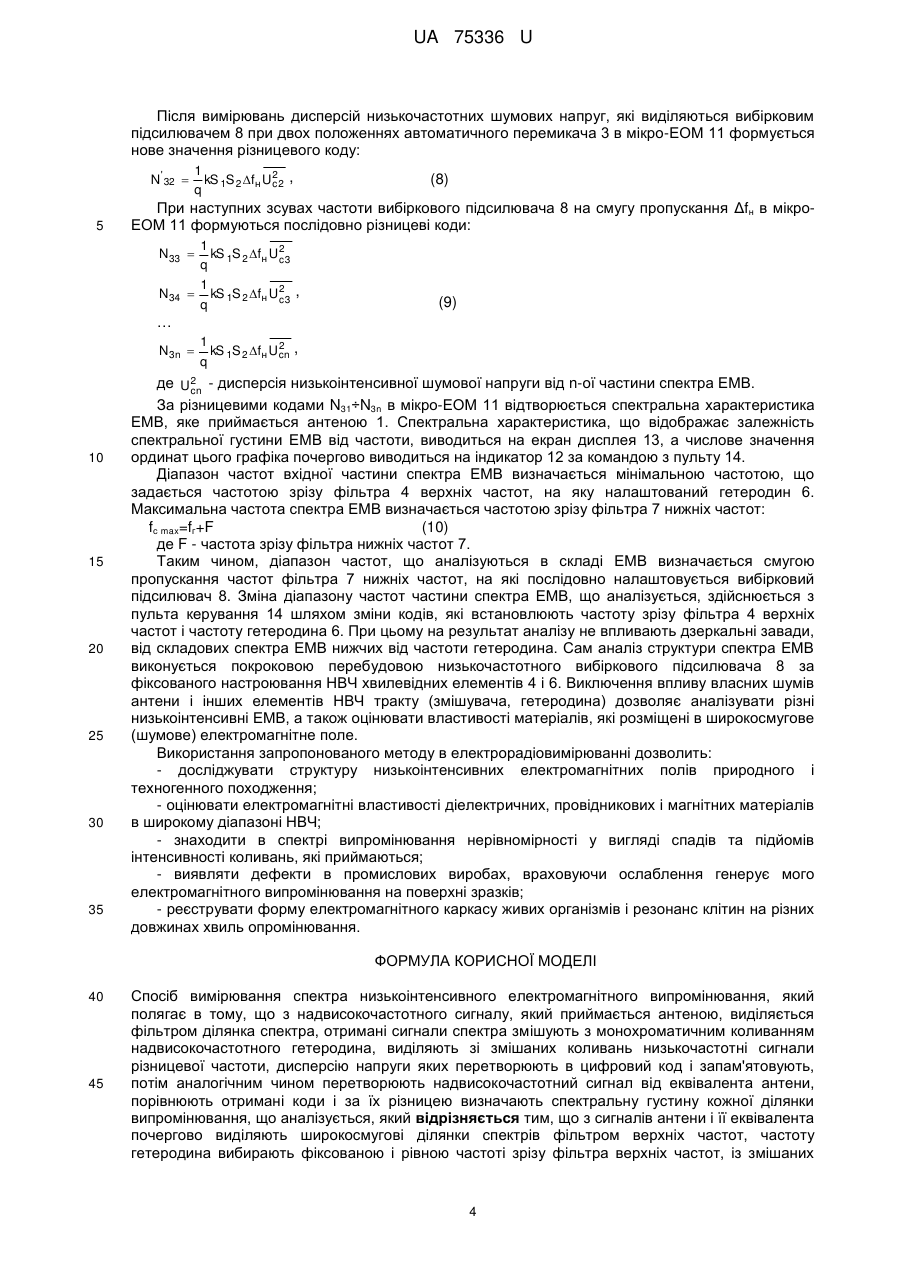

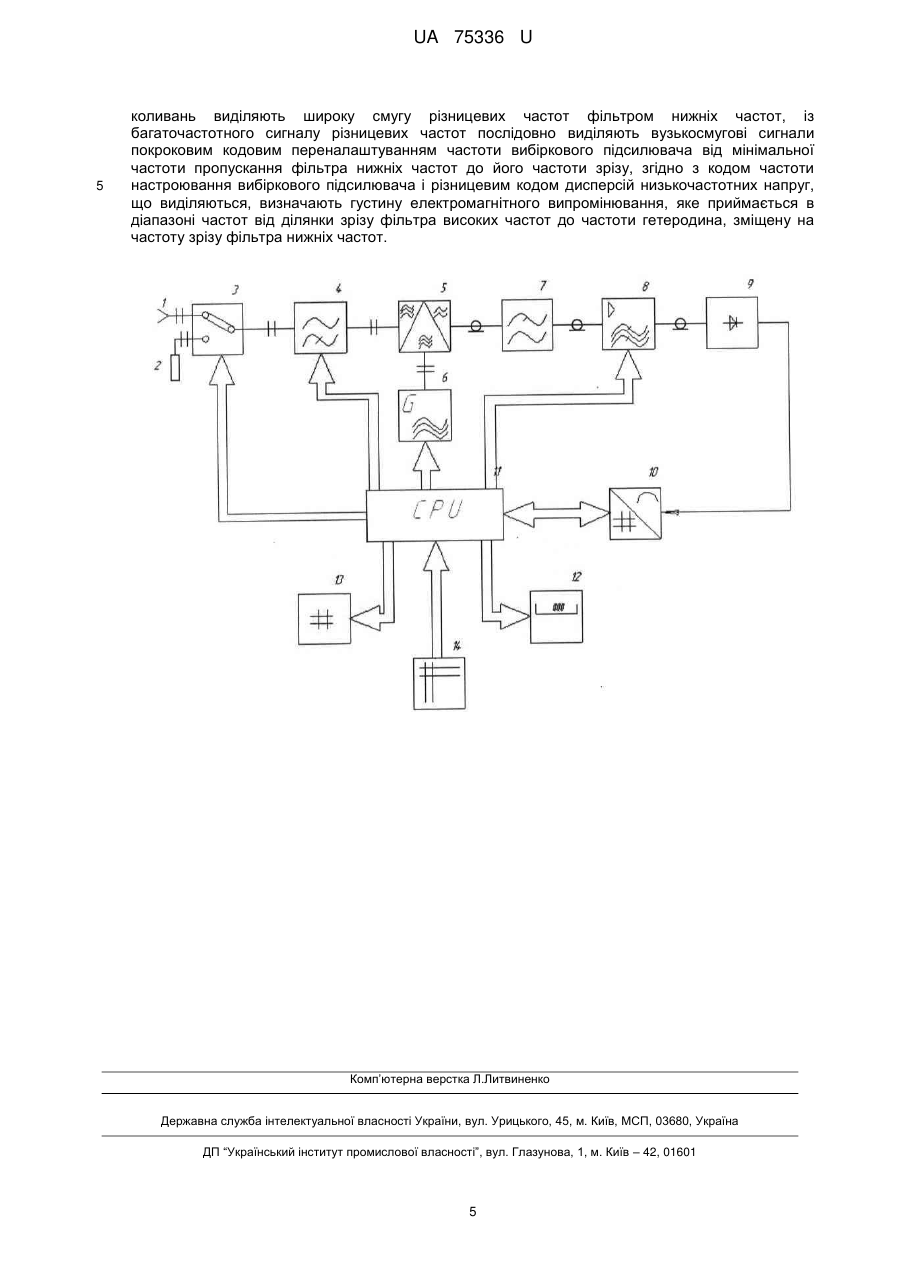

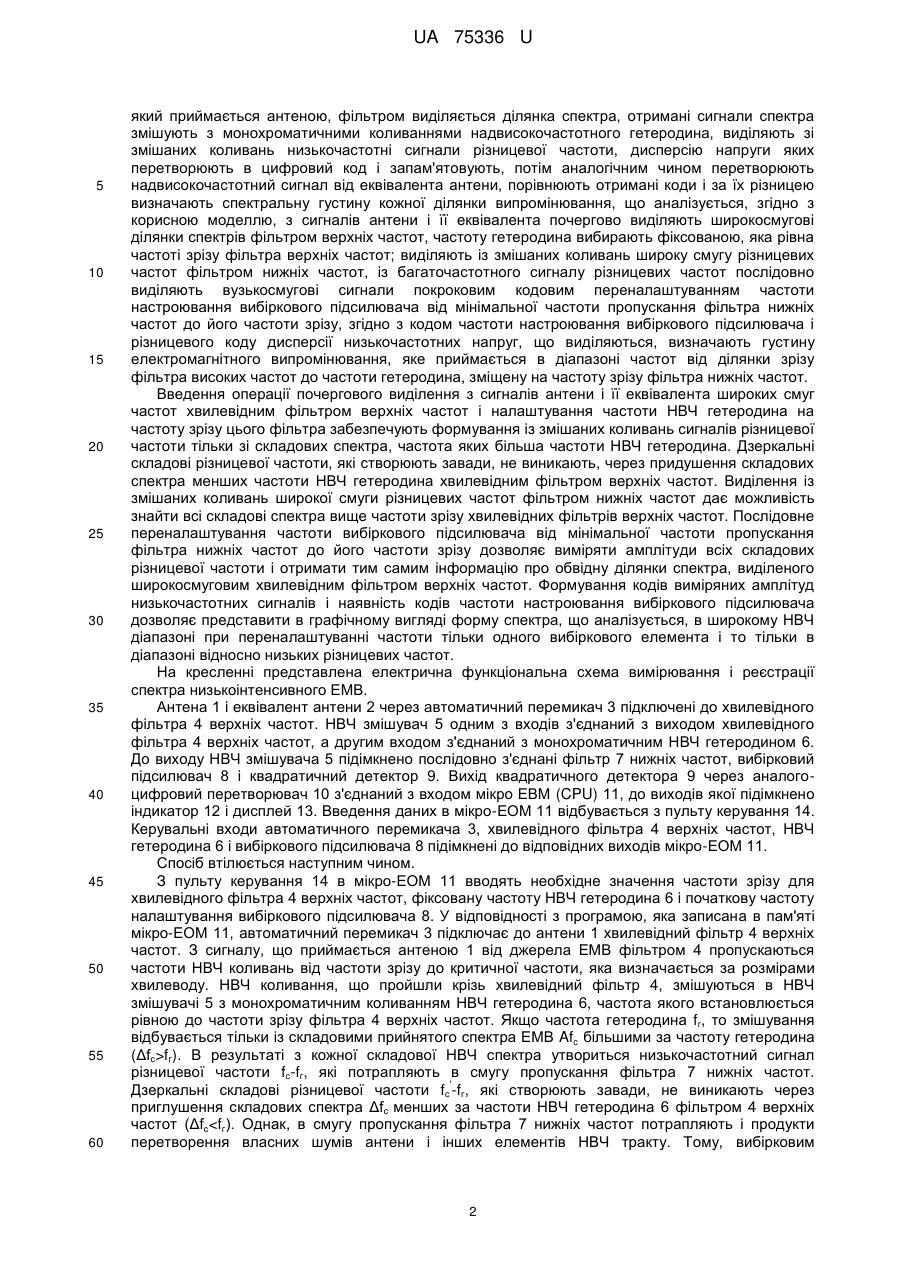

Реферат: Спосіб вимірювання спектра низькоінтенсивного електромагнітного випромінювання належить до надвисокочастотних вимірювань. Технічний результат корисної моделі полягає в використанні запропонованого методу в електрорадіовимірюванні, тобто дозволяє вимірювати спектри та оцінювати структуру низькоінтенсивних електромагнітних полів природного і техногенного походження в таких галузях як фізика, радіоелектроніка, матеріалознавство, біологія та медицина, що забезпечує підвищення ефективності відповідних процесів або виробленої продукції, а також поглиблення наукових досліджень. UA 75336 U (12) UA 75336 U UA 75336 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області надвисокочастотних вимірювань і може бути використана для аналізу спектра низькоінтенсивних випромінювань. Спектральний аналіз низькоінтенсивних електромагнітних випромінювань (ЕМВ) виконується за допомогою вузькосмугових вимірювальних приймачів, які мають в своєму складі переналагоджуваний за частотою вибірковий елемент (смуговий фільтр або селективний підсилювач). При аналізі низькоінтенсивних ЕМВ, співставлених за потужністю з власними шумами вимірювального приймача, частіше за все використовуються модуляційні схеми з гетеродинним перетворюванням частоти прийнятого антеною надвисокочастотного (НВЧ) сигналу. Відомий спосіб вимірювання спектра низькоінтенсивних електромагнітних випромінювань [Патент № 70229A Україна, G01S 13/00, 2004 р.], який базується на тому, що з прийнятого антеною НВЧ сигналу виділяється гетеродинним приймачем вузька ділянка спектра, дисперсію напруги якої після перетворення частоти ослаблюють і порівнюють з дисперсією еталонного НВЧ шуму, а спектральну густину ЕМВ визначають за формулою. Разом з тим, відсутність генераторів еталонного шуму з рівномірною спектральною густиною випромінювання в широкому діапазоні НВЧ не дозволяє отримати високу точність вимірювання спектра низькоінтенсивних випромінювань. Відомий спосіб вимірювання спектра низькоінтенсивних випромінювань [Патент № 18320 Україна, G01S 13/00, 2006р.], в якому прийнятий антеною НВЧ сигнал ослаблюють кодокерованим атенюатором, подають на гетеродинний приймач, в якому гетеродин також управляється кодом, вихідну низькоінтенсивну напругу приймача перетворюють в код і запам'ятовують, переключають гетеродинний приймач на еквівалент антени, отриману напругу також перетворюють в код, який запам'ятовують, а спектральну щільність ЕМВ визначають за формулою із врахуванням коду атенюатора. Однак, при аналізі ЕМВ з дуже складним спектром виникають значні похибки через потрапляння в смугу пропускання гетеродинного приймача дзеркальних завад. Ці завади обумовлені тим, що низькочастотний сигнал різницевої частоти формується як з ділянки спектра, що аналізується, частоти fc, більшої за частоту гетеродина (fc>fг), так і з протилежної ділянки спектра з частотою меншою, ніж частота гетеродина (fc
