Хвильова гідроелектростанція

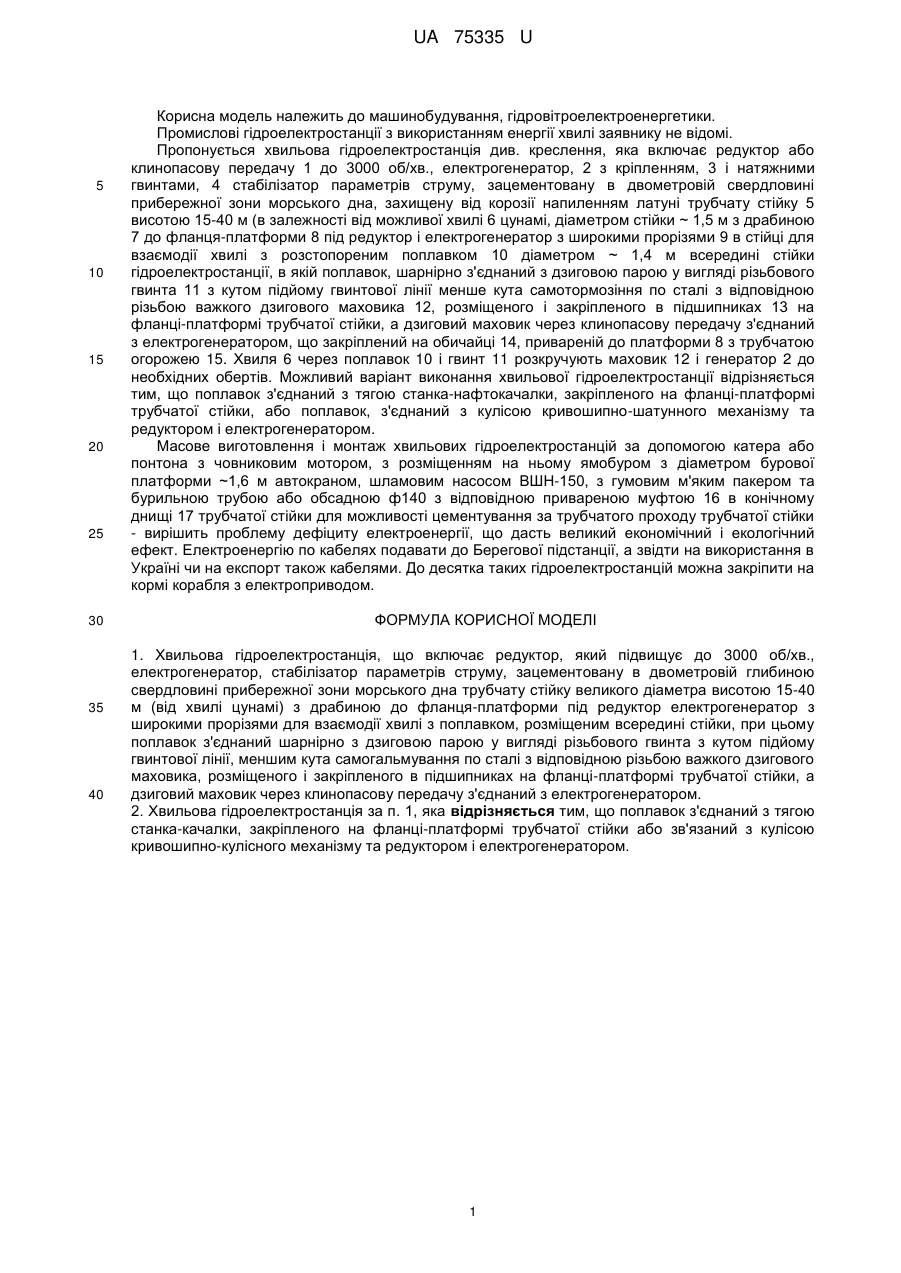

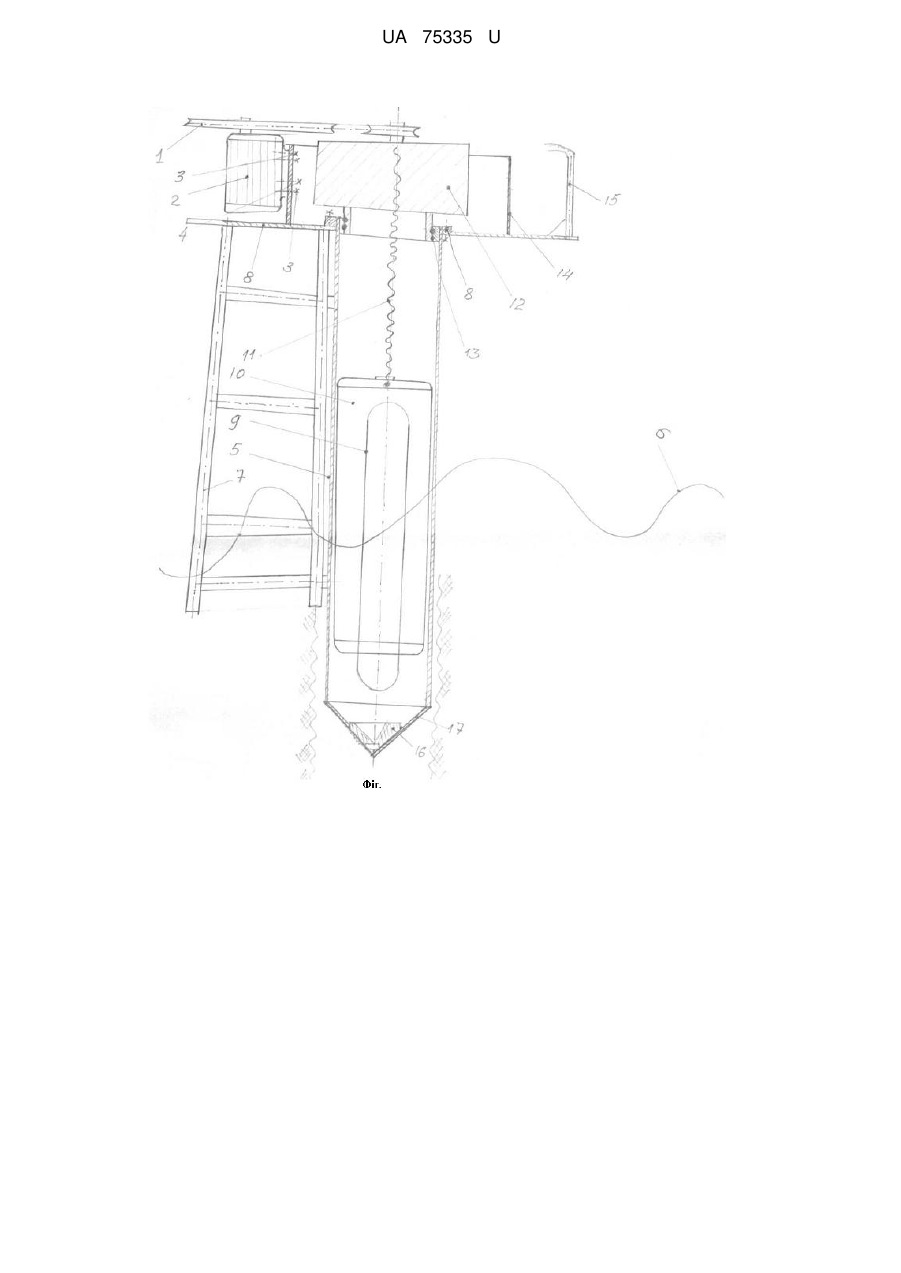

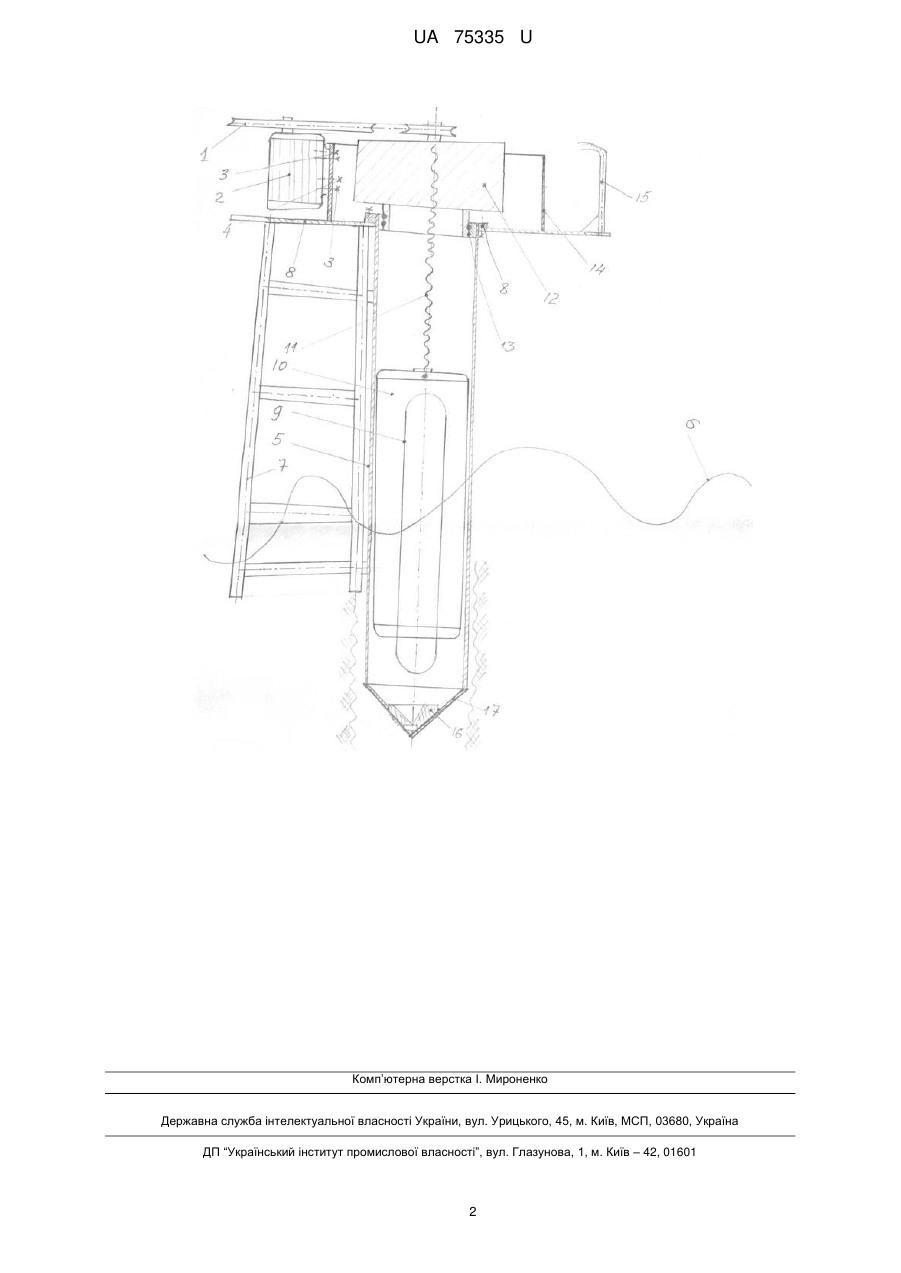

Реферат: UA 75335 U UA 75335 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, гідровітроелектроенергетики. Промислові гідроелектростанції з використанням енергії хвилі заявнику не відомі. Пропонується хвильова гідроелектростанція див. креслення, яка включає редуктор або клинопасову передачу 1 до 3000 об/хв., електрогенератор, 2 з кріпленням, 3 і натяжними гвинтами, 4 стабілізатор параметрів струму, зацементовану в двометровій свердловині прибережної зони морського дна, захищену від корозії напиленням латуні трубчату стійку 5 висотою 15-40 м (в залежності від можливої хвилі 6 цунамі, діаметром стійки ~ 1,5 м з драбиною 7 до фланця-платформи 8 під редуктор і електрогенератор з широкими прорізями 9 в стійці для взаємодії хвилі з розстопореним поплавком 10 діаметром ~ 1,4 м всередині стійки гідроелектростанції, в якій поплавок, шарнірно з'єднаний з дзиговою парою у вигляді різьбового гвинта 11 з кутом підйому гвинтової лінії менше кута самотормозіння по сталі з відповідною різьбою важкого дзигового маховика 12, розміщеного і закріпленого в підшипниках 13 на фланці-платформі трубчатої стійки, а дзиговий маховик через клинопасову передачу з'єднаний з електрогенератором, що закріплений на обичайці 14, привареній до платформи 8 з трубчатою огорожею 15. Хвиля 6 через поплавок 10 і гвинт 11 розкручують маховик 12 і генератор 2 до необхідних обертів. Можливий варіант виконання хвильової гідроелектростанції відрізняється тим, що поплавок з'єднаний з тягою станка-нафтокачалки, закріпленого на фланці-платформі трубчатої стійки, або поплавок, з'єднаний з кулісою кривошипно-шатунного механізму та редуктором і електрогенератором. Масове виготовлення і монтаж хвильових гідроелектростанцій за допомогою катера або понтона з човниковим мотором, з розміщенням на ньому ямобуром з діаметром бурової платформи ~1,6 м автокраном, шламовим насосом ВШН-150, з гумовим м'яким пакером та бурильною трубою або обсадною ф140 з відповідною привареною муфтою 16 в конічному днищі 17 трубчатої стійки для можливості цементування за трубчатого проходу трубчатої стійки - вирішить проблему дефіциту електроенергії, що дасть великий економічний і екологічний ефект. Електроенергію по кабелях подавати до Берегової підстанції, а звідти на використання в Україні чи на експорт також кабелями. До десятка таких гідроелектростанцій можна закріпити на кормі корабля з електроприводом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Хвильова гідроелектростанція, що включає редуктор, який підвищує до 3000 об/хв., електрогенератор, стабілізатор параметрів струму, зацементовану в двометровій глибиною свердловині прибережної зони морського дна трубчату стійку великого діаметра висотою 15-40 м (від хвилі цунамі) з драбиною до фланця-платформи під редуктор електрогенератор з широкими прорізями для взаємодії хвилі з поплавком, розміщеним всередині стійки, при цьому поплавок з'єднаний шарнірно з дзиговою парою у вигляді різьбового гвинта з кутом підйому гвинтової лінії, меншим кута самогальмування по сталі з відповідною різьбою важкого дзигового маховика, розміщеного і закріпленого в підшипниках на фланці-платформі трубчатої стійки, а дзиговий маховик через клинопасову передачу з'єднаний з електрогенератором. 2. Хвильова гідроелектростанція за п. 1, яка відрізняється тим, що поплавок з'єднаний з тягою станка-качалки, закріпленого на фланці-платформі трубчатої стійки або зв'язаний з кулісою кривошипно-кулісного механізму та редуктором і електрогенератором. 1 UA 75335 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
