Кронен-пробка (варіанти)

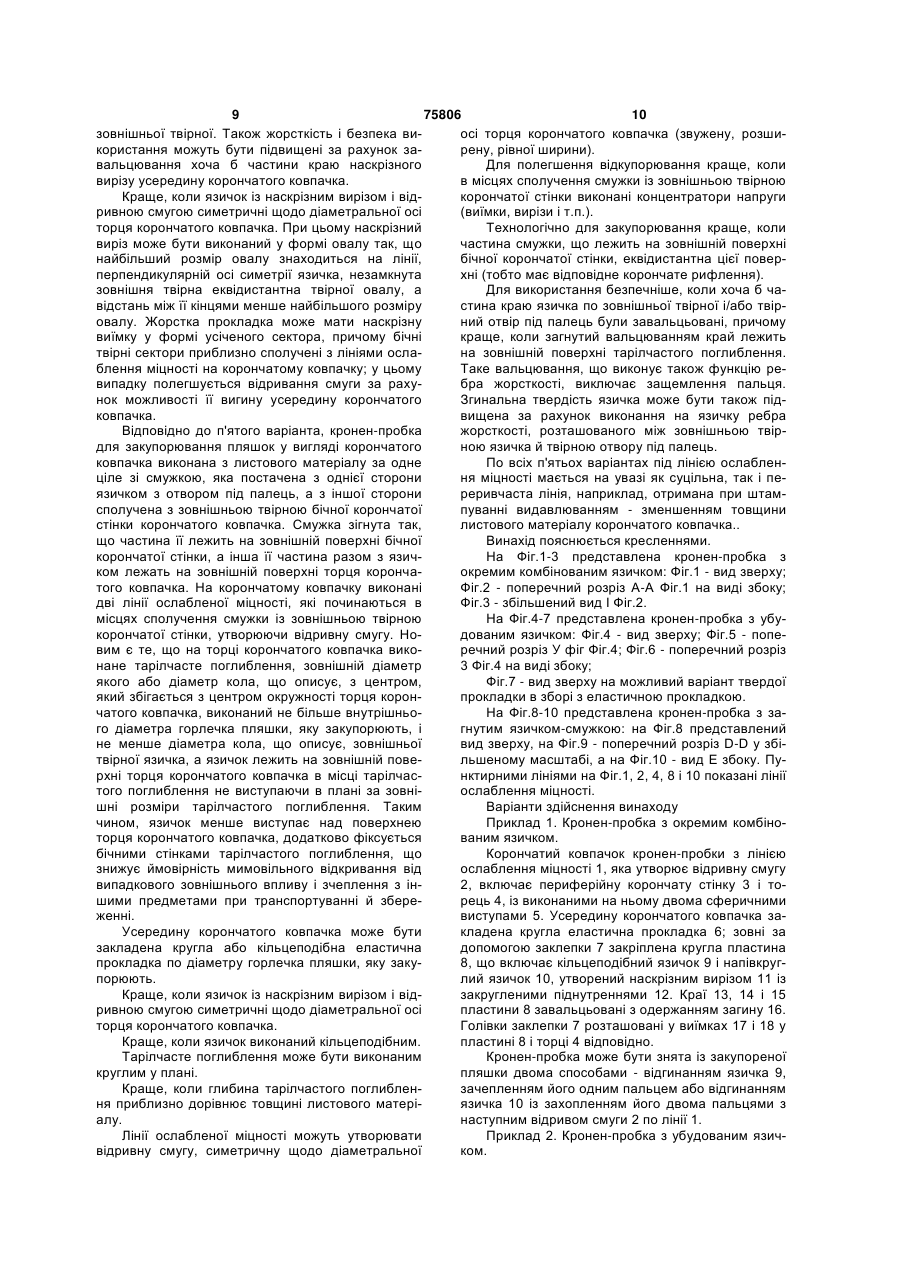

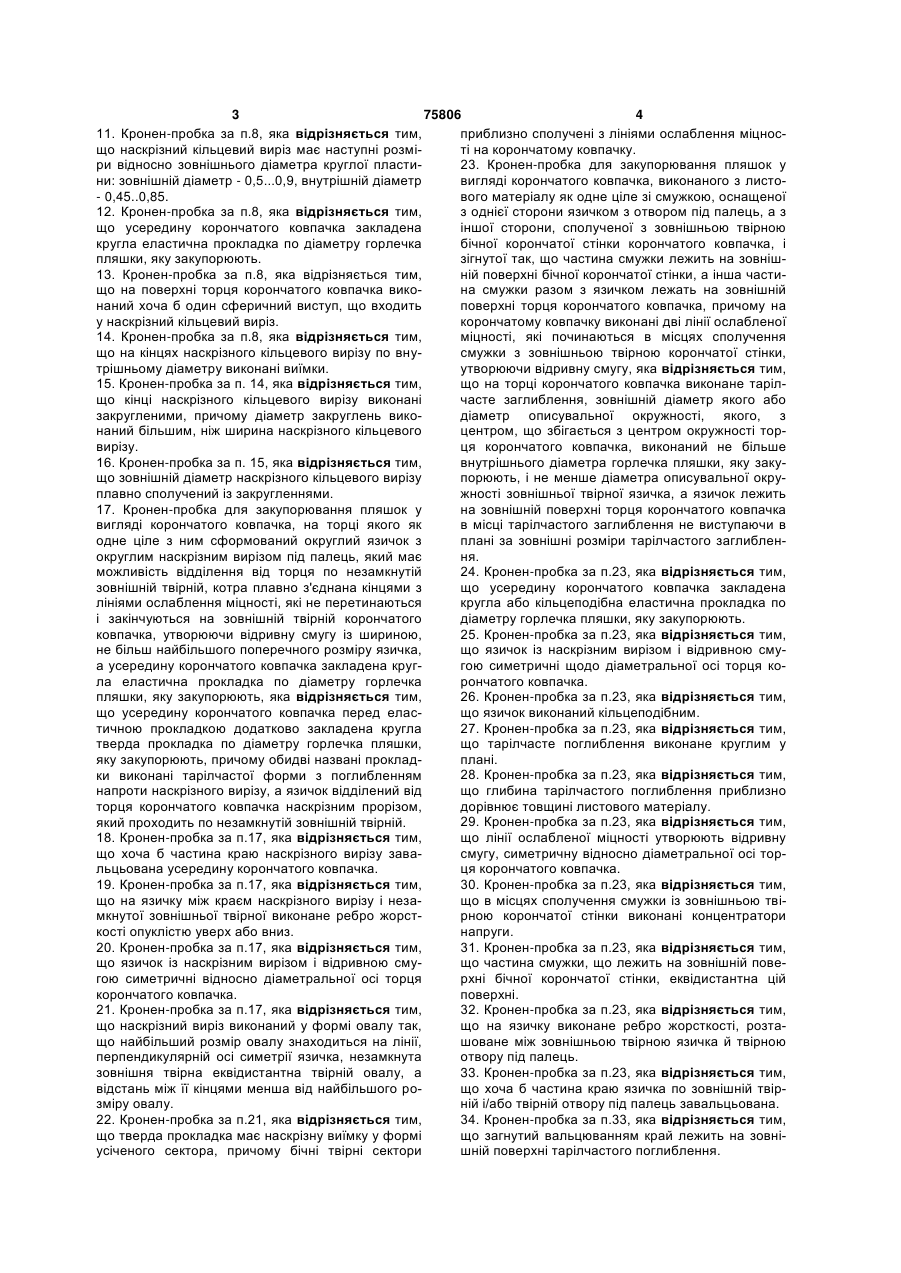

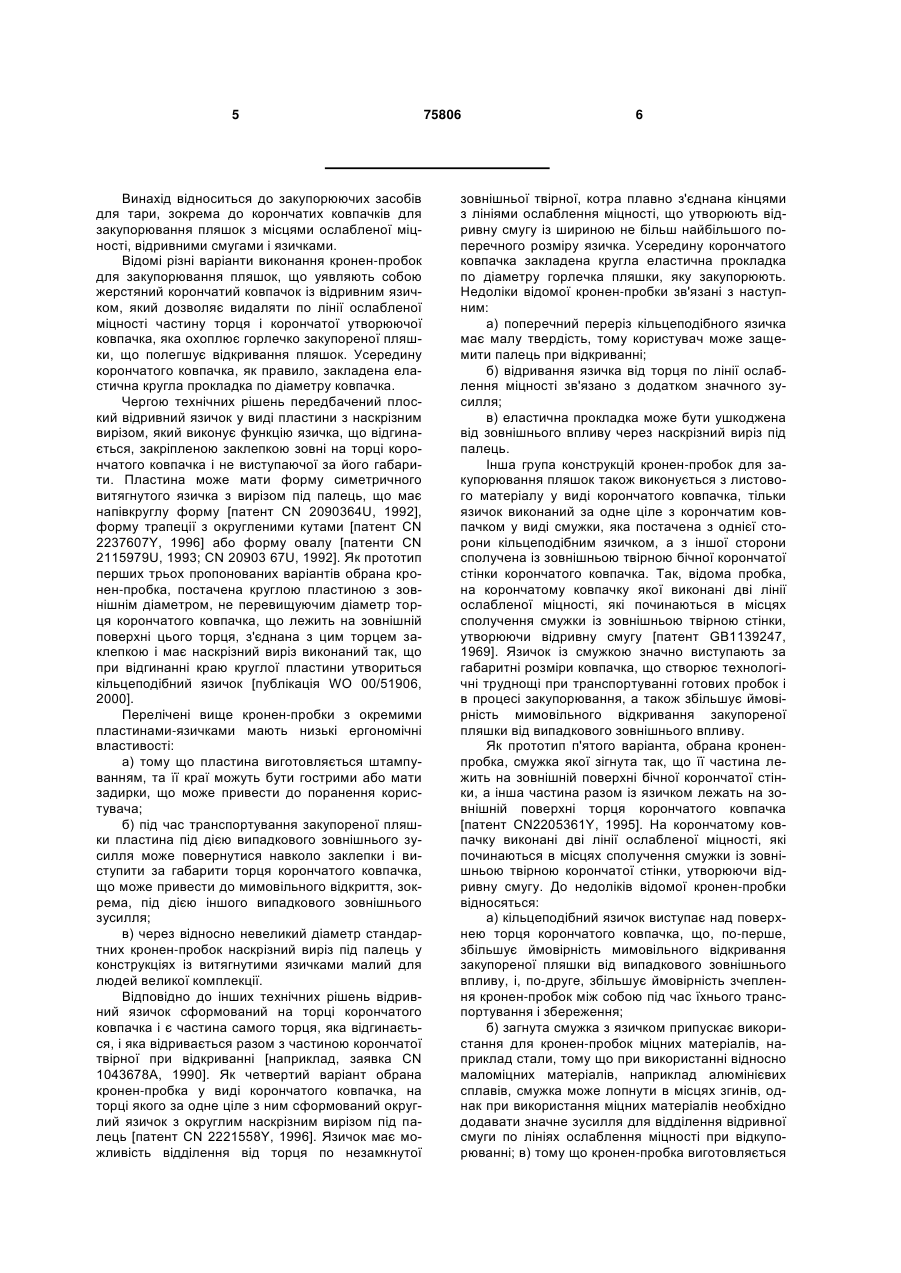

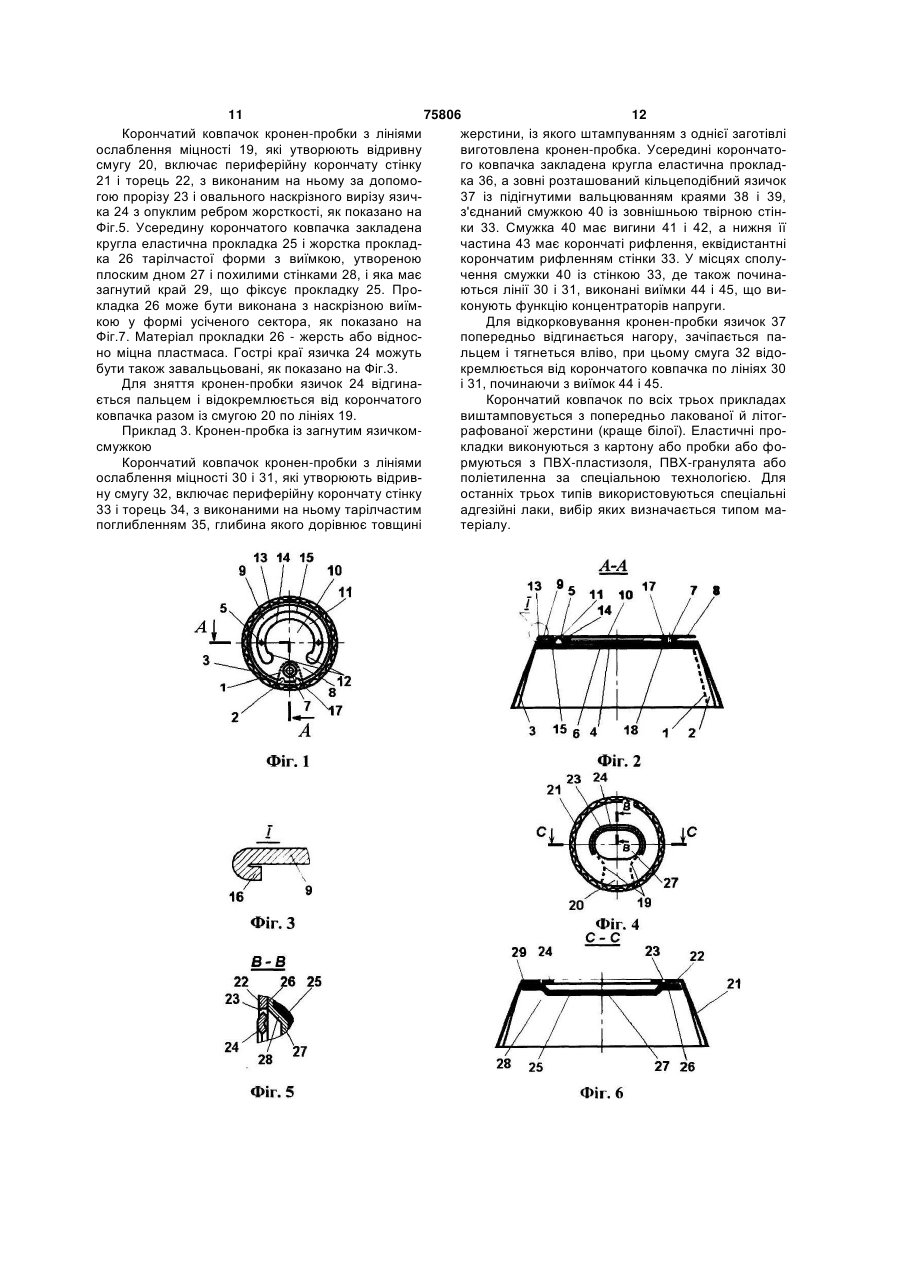

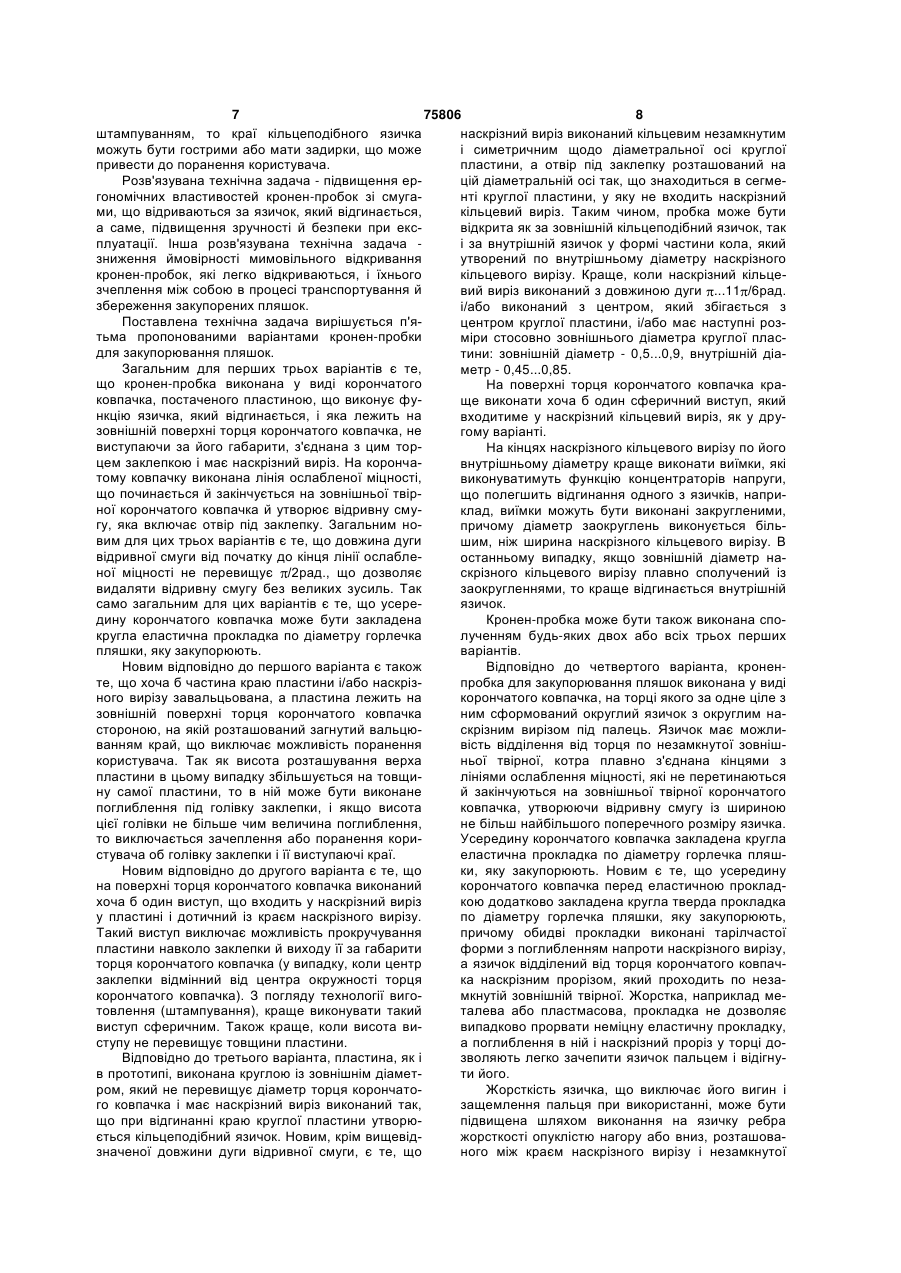

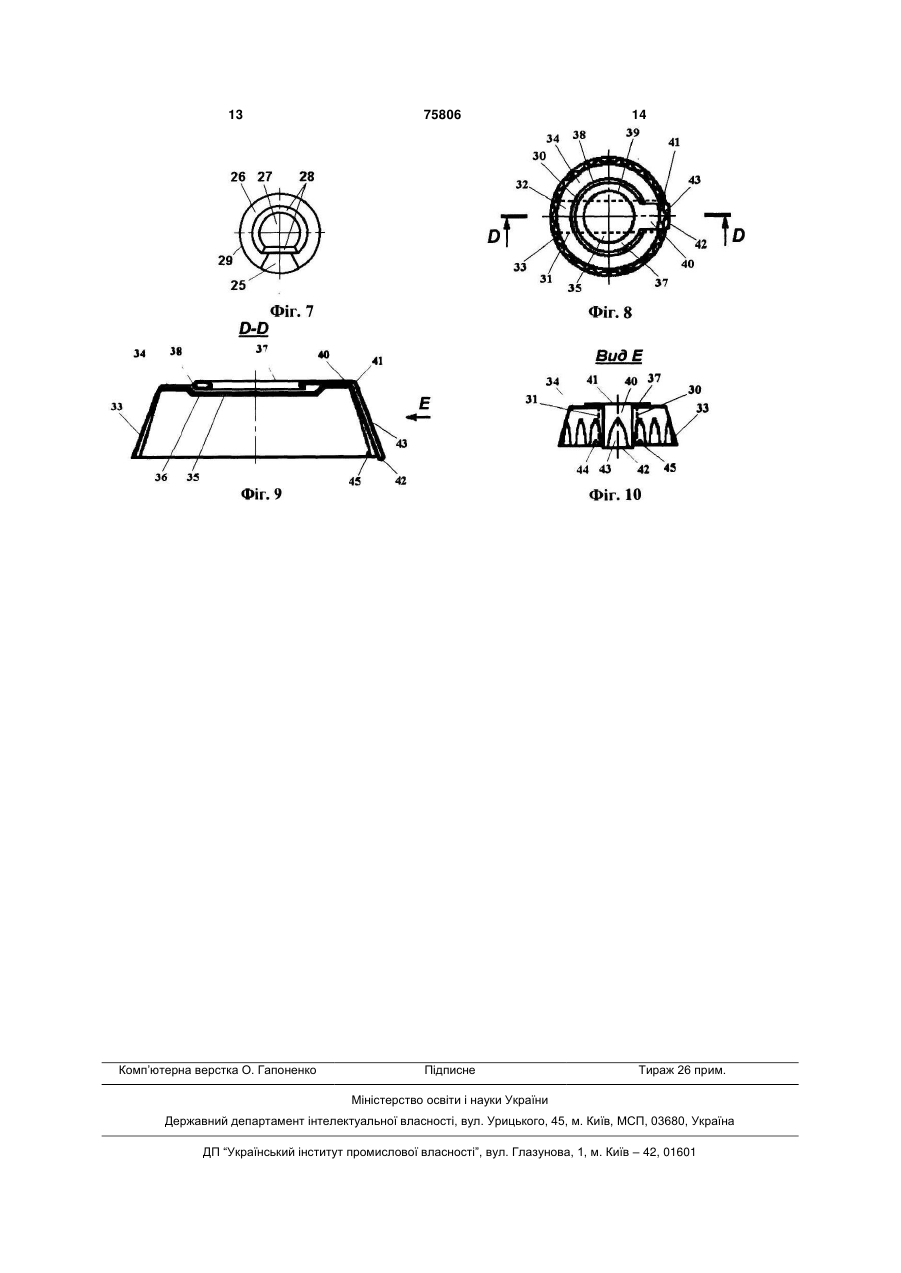

1. Кронен-пробка для закупорювання пляшок у вигляді корончатого ковпачка, оснащеного пластиною, яка виконує функцію язичка, який відгинається, що лежить на зовнішній поверхні торця корончатого ковпачка, не виступаючи за його габарити, з'єднана з цим торцем заклепкою і має наскрізний виріз, причому на корончатому ковпачку виконана лінія ослабленої міцності, що починається і закінчується на зовнішній твірній корончатого ковпачка й утворює відривну смугу, яка включає отвір під заклепку, яка відрізняється тим, що довжина дуги відривної смуги від початку до кінця лінії ослабленої міцності не перевищує /2 рад., і хоча б частина краю пластини і/або наскрізного вирізу завальцьована, причому пластина лежить на зовнішній поверхні торця корончатого ковпачка стороною, на якій розташований загнутий вальцюванням край. 2. Кронен-пробка за п.1, яка відрізняється тим, що пластина має поглиблення під головку заклепки, висота якої не більше, ніж величина цього поглиблення. 3. Кронен-пробка за п.1, яка відрізняється тим, що усередину корончатого ковпачка закладена кругла еластична прокладка по діаметру горлечка пляшки, яку закупорюють. 4. Кронен-пробка для закупорювання пляшок у вигляді корончатого ковпачка, оснащеного пластиною, що виконує функцію язичка, який відгинається, що лежить на зовнішній поверхні торця корончатого ковпачка, не виступаючи за його габарити, з'єднана з цим торцем заклепкою і має наскрізний виріз, причому на корончатому ковпачку виконана 2 (19) 1 3 75806 4 11. Кронен-пробка за п.8, яка відрізняється тим, приблизно сполучені з лініями ослаблення міцносщо наскрізний кільцевий виріз має наступні розміті на корончатому ковпачку. ри відносно зовнішнього діаметра круглої пласти23. Кронен-пробка для закупорювання пляшок у ни: зовнішній діаметр - 0,5...0,9, внутрішній діаметр вигляді корончатого ковпачка, виконаного з листо- 0,45..0,85. вого матеріалу як одне ціле зі смужкою, оснащеної 12. Кронен-пробка за п.8, яка відрізняється тим, з однієї сторони язичком з отвором під палець, а з що усередину корончатого ковпачка закладена іншої сторони, сполученої з зовнішньою твірною кругла еластична прокладка по діаметру горлечка бічної корончатої стінки корончатого ковпачка, і пляшки, яку закупорюють. зігнутої так, що частина смужки лежить на зовніш13. Кронен-пробка за п.8, яка відрізняється тим, ній поверхні бічної корончатої стінки, а інша частищо на поверхні торця корончатого ковпачка викона смужки разом з язичком лежать на зовнішній наний хоча б один сферичний виступ, що входить поверхні торця корончатого ковпачка, причому на у наскрізний кільцевий виріз. корончатому ковпачку виконані дві лінії ослабленої 14. Кронен-пробка за п.8, яка відрізняється тим, міцності, які починаються в місцях сполучення що на кінцях наскрізного кільцевого вирізу по внусмужки з зовнішньою твірною корончатої стінки, утворюючи відривну смугу, яка відрізняється тим, трішньому діаметру виконані виїмки. 15. Кронен-пробка за п. 14, яка відрізняється тим, що на торці корончатого ковпачка виконане тарілщо кінці наскрізного кільцевого вирізу виконані часте заглиблення, зовнішній діаметр якого або закругленими, причому діаметр закруглень викодіаметр описувальної окружності, якого, з наний більшим, ніж ширина наскрізного кільцевого центром, що збігається з центром окружності торвирізу. ця корончатого ковпачка, виконаний не більше 16. Кронен-пробка за п. 15, яка відрізняється тим, внутрішнього діаметра горлечка пляшки, яку закущо зовнішній діаметр наскрізного кільцевого вирізу порюють, і не менше діаметра описувальної окруплавно сполучений із закругленнями. жності зовнішньої твірної язичка, а язичок лежить 17. Кронен-пробка для закупорювання пляшок у на зовнішній поверхні торця корончатого ковпачка вигляді корончатого ковпачка, на торці якого як в місці тарілчастого заглиблення не виступаючи в одне ціле з ним сформований округлий язичок з плані за зовнішні розміри тарілчастого заглибленокруглим наскрізним вирізом під палець, який має ня. 24. Кронен-пробка за п.23, яка відрізняється тим, можливість відділення від торця по незамкнутій зовнішній твірній, котра плавно з'єднана кінцями з що усередину корончатого ковпачка закладена лініями ослаблення міцності, які не перетинаються кругла або кільцеподібна еластична прокладка по і закінчуються на зовнішній твірній корончатого діаметру горлечка пляшки, яку закупорюють. 25. Кронен-пробка за п.23, яка відрізняється тим, ковпачка, утворюючи відривну смугу із шириною, не більш найбільшого поперечного розміру язичка, що язичок із наскрізним вирізом і відривною смуа усередину корончатого ковпачка закладена круггою симетричні щодо діаметральної осі торця кола еластична прокладка по діаметру горлечка рончатого ковпачка. пляшки, яку закупорюють, яка відрізняється тим, 26. Кронен-пробка за п.23, яка відрізняється тим, що усередину корончатого ковпачка перед еласщо язичок виконаний кільцеподібним. 27. Кронен-пробка за п.23, яка відрізняється тим, тичною прокладкою додатково закладена кругла тверда прокладка по діаметру горлечка пляшки, що тарілчасте поглиблення виконане круглим у яку закупорюють, причому обидві названі прокладплані. 28. Кронен-пробка за п.23, яка відрізняється тим, ки виконані тарілчастої форми з поглибленням напроти наскрізного вирізу, а язичок відділений від що глибина тарілчастого поглиблення приблизно торця корончатого ковпачка наскрізним прорізом, дорівнює товщині листового матеріалу. 29. Кронен-пробка за п.23, яка відрізняється тим, який проходить по незамкнутій зовнішній твірній. 18. Кронен-пробка за п.17, яка відрізняється тим, що лінії ослабленої міцності утворюють відривну що хоча б частина краю наскрізного вирізу завасмугу, симетричну відносно діаметральної осі торльцьована усередину корончатого ковпачка. ця корончатого ковпачка. 19. Кронен-пробка за п.17, яка відрізняється тим, 30. Кронен-пробка за п.23, яка відрізняється тим, що на язичку між краєм наскрізного вирізу і незащо в місцях сполучення смужки із зовнішньою твімкнутої зовнішньої твірної виконане ребро жорстрною корончатої стінки виконані концентратори кості опуклістю уверх або вниз. напруги. 20. Кронен-пробка за п.17, яка відрізняється тим, 31. Кронен-пробка за п.23, яка відрізняється тим, що язичок із наскрізним вирізом і відривною смущо частина смужки, що лежить на зовнішній повегою симетричні відносно діаметральної осі торця рхні бічної корончатої стінки, еквідистантна цій корончатого ковпачка. поверхні. 21. Кронен-пробка за п.17, яка відрізняється тим, 32. Кронен-пробка за п.23, яка відрізняється тим, що наскрізний виріз виконаний у формі овалу так, що на язичку виконане ребро жорсткості, розтащо найбільший розмір овалу знаходиться на лінії, шоване між зовнішньою твірною язичка й твірною перпендикулярній осі симетрії язичка, незамкнута отвору під палець. 33. Кронен-пробка за п.23, яка відрізняється тим, зовнішня твірна еквідистантна твірній овалу, а відстань між її кінцями менша від найбільшого рощо хоча б частина краю язичка по зовнішній твірзміру овалу. ній і/або твірній отвору під палець завальцьована. 22. Кронен-пробка за п.21, яка відрізняється тим, 34. Кронен-пробка за п.33, яка відрізняється тим, що тверда прокладка має наскрізну виїмку у формі що загнутий вальцюванням край лежить на зовніусіченого сектора, причому бічні твірні сектори шній поверхні тарілчастого поглиблення. 5 Винахід відноситься до закупорюючих засобів для тари, зокрема до корончатих ковпачків для закупорювання пляшок з місцями ослабленої міцності, відривними смугами і язичками. Відомі різні варіанти виконання кронен-пробок для закупорювання пляшок, що уявляють собою жерстяний корончатий ковпачок із відривним язичком, який дозволяє видаляти по лінії ослабленої міцності частину торця і корончатої утворюючої ковпачка, яка охоплює горлечко закупореної пляшки, що полегшує відкривання пляшок. Усередину корончатого ковпачка, як правило, закладена еластична кругла прокладка по діаметру ковпачка. Чергою технічних рішень передбачений плоский відривний язичок у виді пластини з наскрізним вирізом, який виконує функцію язичка, що відгинається, закріпленою заклепкою зовні на торці корончатого ковпачка і не виступаючої за його габарити. Пластина може мати форму симетричного витягнутого язичка з вирізом під палець, що має напівкруглу форму [патент CN 2090364U, 1992], форму трапеції з округленими кутами [патент CN 2237607Y, 1996] або форму овалу [патенти CN 2115979U, 1993; CN 20903 67U, 1992]. Як прототип перших трьох пропонованих варіантів обрана кронен-пробка, постачена круглою пластиною з зовнішнім діаметром, не перевищуючим діаметр торця корончатого ковпачка, що лежить на зовнішній поверхні цього торця, з'єднана з цим торцем заклепкою і має наскрізний виріз виконаний так, що при відгинанні краю круглої пластини утвориться кільцеподібний язичок [публікація WO 00/51906, 2000]. Перелічені вище кронен-пробки з окремими пластинами-язичками мають низькі ергономічні властивості: а) тому що пластина виготовляється штампуванням, та її краї можуть бути гострими або мати задирки, що може привести до поранення користувача; б) під час транспортування закупореної пляшки пластина під дією випадкового зовнішнього зусилля може повернутися навколо заклепки і виступити за габарити торця корончатого ковпачка, що може привести до мимовільного відкриття, зокрема, під дією іншого випадкового зовнішнього зусилля; в) через відносно невеликий діаметр стандартних кронен-пробок наскрізний виріз під палець у конструкціях із витягнутими язичками малий для людей великої комплекції. Відповідно до інших технічних рішень відривний язичок сформований на торці корончатого ковпачка і є частина самого торця, яка відгинається, і яка відривається разом з частиною корончатої твірної при відкриванні [наприклад, заявка CN 1043678А, 1990]. Як четвертий варіант обрана кронен-пробка у виді корончатого ковпачка, на торці якого за одне ціле з ним сформований округлий язичок з округлим наскрізним вирізом під палець [патент CN 2221558Y, 1996]. Язичок має можливість відділення від торця по незамкнутої 75806 6 зовнішньої твірної, котра плавно з'єднана кінцями з лініями ослаблення міцності, що утворюють відривну смугу із шириною не більш найбільшого поперечного розміру язичка. Усередину корончатого ковпачка закладена кругла еластична прокладка по діаметру горлечка пляшки, яку закупорюють. Недоліки відомої кронен-пробки зв'язані з наступним: а) поперечний переріз кільцеподібного язичка має малу твердість, тому користувач може защемити палець при відкриванні; б) відривання язичка від торця по лінії ослаблення міцності зв'язано з додатком значного зусилля; в) еластична прокладка може бути ушкоджена від зовнішнього впливу через наскрізний виріз під палець. Інша група конструкцій кронен-пробок для закупорювання пляшок також виконується з листового матеріалу у виді корончатого ковпачка, тільки язичок виконаний за одне ціле з корончатим ковпачком у виді смужки, яка постачена з однієї сторони кільцеподібним язичком, а з іншої сторони сполучена із зовнішньою твірною бічної корончатої стінки корончатого ковпачка. Так, відома пробка, на корончатому ковпачку якої виконані дві лінії ослабленої міцності, які починаються в місцях сполучення смужки із зовнішньою твірною стінки, утворюючи відривну смугу [патент GB1139247, 1969]. Язичок із смужкою значно виступають за габаритні розміри ковпачка, що створює технологічні труднощі при транспортуванні готових пробок і в процесі закупорювання, а також збільшує ймовірність мимовільного відкривання закупореної пляшки від випадкового зовнішнього впливу. Як прототип п'ятого варіанта, обрана кроненпробка, смужка якої зігнута так, що її частина лежить на зовнішній поверхні бічної корончатої стінки, а інша частина разом із язичком лежать на зовнішній поверхні торця корончатого ковпачка [патент CN2205361Y, 1995]. На корончатому ковпачку виконані дві лінії ослабленої міцності, які починаються в місцях сполучення смужки із зовнішньою твірною корончатої стінки, утворюючи відривну смугу. До недоліків відомої кронен-пробки відносяться: а) кільцеподібний язичок виступає над поверхнею торця корончатого ковпачка, що, по-перше, збільшує ймовірність мимовільного відкривання закупореної пляшки від випадкового зовнішнього впливу, і, по-друге, збільшує ймовірність зчеплення кронен-пробок між собою під час їхнього транспортування і збереження; б) загнута смужка з язичком припускає використання для кронен-пробок міцних матеріалів, наприклад стали, тому що при використанні відносно маломіцних матеріалів, наприклад алюмінієвих сплавів, смужка може лопнути в місцях згинів, однак при використання міцних матеріалів необхідно додавати значне зусилля для відділення відривної смуги по лініях ослаблення міцності при відкупорюванні; в) тому що кронен-пробка виготовляється 7 75806 8 штампуванням, то краї кільцеподібного язичка наскрізний виріз виконаний кільцевим незамкнутим можуть бути гострими або мати задирки, що може і симетричним щодо діаметральної осі круглої привести до поранення користувача. пластини, а отвір під заклепку розташований на Розв'язувана технічна задача - підвищення ерцій діаметральній осі так, що знаходиться в сегмегономічних властивостей кронен-пробок зі смуганті круглої пластини, у яку не входить наскрізний ми, що відриваються за язичок, який відгинається, кільцевий виріз. Таким чином, пробка може бути а саме, підвищення зручності й безпеки при ексвідкрита як за зовнішній кільцеподібний язичок, так плуатації. Інша розв'язувана технічна задача і за внутрішній язичок у формі частини кола, який зниження ймовірності мимовільного відкривання утворений по внутрішньому діаметру наскрізного кронен-пробок, які легко відкриваються, і їхнього кільцевого вирізу. Краще, коли наскрізний кільцезчеплення між собою в процесі транспортування й вий виріз виконаний з довжиною дуги ...11 /6рад. збереження закупорених пляшок. і/або виконаний з центром, який збігається з Поставлена технічна задача вирішується п'яцентром круглої пластини, і/або має наступні розтьма пропонованими варіантами кронен-пробки міри стосовно зовнішнього діаметра круглої пласдля закупорювання пляшок. тини: зовнішній діаметр - 0,5...0,9, внутрішній діаЗагальним для перших трьох варіантів є те, метр - 0,45...0,85. що кронен-пробка виконана у виді корончатого На поверхні торця корончатого ковпачка краковпачка, постаченого пластиною, що виконує фуще виконати хоча б один сферичний виступ, який нкцію язичка, який відгинається, і яка лежить на входитиме у наскрізний кільцевий виріз, як у друзовнішній поверхні торця корончатого ковпачка, не гому варіанті. виступаючи за його габарити, з'єднана з цим торНа кінцях наскрізного кільцевого вирізу по його цем заклепкою і має наскрізний виріз. На корончавнутрішньому діаметру краще виконати виїмки, які тому ковпачку виконана лінія ослабленої міцності, виконуватимуть функцію концентраторів напруги, що починається й закінчується на зовнішньої твірщо полегшить відгинання одного з язичків, наприної корончатого ковпачка й утворює відривну смуклад, виїмки можуть бути виконані закругленими, гу, яка включає отвір під заклепку. Загальним нопричому діаметр заокруглень виконується більвим для цих трьох варіантів є те, що довжина дуги шим, ніж ширина наскрізного кільцевого вирізу. В відривної смуги від початку до кінця лінії ослаблеостанньому випадку, якщо зовнішній діаметр наної міцності не перевищує /2рад., що дозволяє скрізного кільцевого вирізу плавно сполучений із видаляти відривну смугу без великих зусиль. Так заокругленнями, то краще відгинається внутрішній само загальним для цих варіантів є те, що усереязичок. дину корончатого ковпачка може бути закладена Кронен-пробка може бути також виконана спокругла еластична прокладка по діаметру горлечка лученням будь-яких двох або всіх трьох перших пляшки, яку закупорюють. варіантів. Новим відповідно до першого варіанта є також Відповідно до четвертого варіанта, кроненте, що хоча б частина краю пластини і/або наскрізпробка для закупорювання пляшок виконана у виді ного вирізу завальцьована, а пластина лежить на корончатого ковпачка, на торці якого за одне ціле з зовнішній поверхні торця корончатого ковпачка ним сформований округлий язичок з округлим настороною, на якій розташований загнутий вальцюскрізним вирізом під палець. Язичок має можливанням край, що виключає можливість поранення вість відділення від торця по незамкнутої зовнішкористувача. Так як висота розташування верха ньої твірної, котра плавно з'єднана кінцями з пластини в цьому випадку збільшується на товщилініями ослаблення міцності, які не перетинаються ну самої пластини, то в ній може бути виконане й закінчуються на зовнішньої твірної корончатого поглиблення під голівку заклепки, і якщо висота ковпачка, утворюючи відривну смугу із шириною цієї голівки не більше чим величина поглиблення, не більш найбільшого поперечного розміру язичка. то виключається зачеплення або поранення кориУсередину корончатого ковпачка закладена кругла стувача об голівку заклепки і її виступаючі краї. еластична прокладка по діаметру горлечка пляшНовим відповідно до другого варіанта є те, що ки, яку закупорюють. Новим є те, що усередину на поверхні торця корончатого ковпачка виконаний корончатого ковпачка перед еластичною прокладхоча б один виступ, що входить у наскрізний виріз кою додатково закладена кругла тверда прокладка у пластині і дотичний із краєм наскрізного вирізу. по діаметру горлечка пляшки, яку закупорюють, Такий виступ виключає можливість прокручування причому обидві прокладки виконані тарілчастої пластини навколо заклепки й виходу її за габарити форми з поглибленням напроти наскрізного вирізу, торця корончатого ковпачка (у випадку, коли центр а язичок відділений від торця корончатого ковпачзаклепки відмінний від центра окружності торця ка наскрізним прорізом, який проходить по незакорончатого ковпачка). З погляду технології вигомкнутій зовнішній твірної. Жорстка, наприклад метовлення (штампування), краще виконувати такий талева або пластмасова, прокладка не дозволяє виступ сферичним. Також краще, коли висотавивипадково прорвати неміцну еластичну прокладку, ступу не перевищує товщини пластини. а поглиблення в ній і наскрізний проріз у торці доВідповідно до третього варіанта, пластина, як і зволяють легко зачепити язичок пальцем і відігнув прототипі, виконана круглою із зовнішнім діаметти його. ром, який не перевищує діаметр торця корончатоЖорсткість язичка, що виключає його вигин і го ковпачка і має наскрізний виріз виконаний так, защемлення пальця при використанні, може бути що при відгинанні краю круглої пластини утворюпідвищена шляхом виконання на язичку ребра ється кільцеподібний язичок. Новим, крім вищевіджорсткості опуклістю нагору або вниз, розташовазначеної довжини дуги відривної смуги, є те, що ного між краєм наскрізного вирізу і незамкнутої 9 75806 10 зовнішньої твірної. Також жорсткість і безпека виосі торця корончатого ковпачка (звужену, розшикористання можуть бути підвищені за рахунок зарену, рівної ширини). вальцювання хоча б частини краю наскрізного Для полегшення відкупорювання краще, коли вирізу усередину корончатого ковпачка. в місцях сполучення смужки із зовнішньою твірною Краще, коли язичок із наскрізним вирізом і відкорончатої стінки виконані концентратори напруги ривною смугою симетричні щодо діаметральної осі (виїмки, вирізи і т.п.). торця корончатого ковпачка. При цьому наскрізний Технологічно для закупорювання краще, коли виріз може бути виконаний у формі овалу так, що частина смужки, що лежить на зовнішній поверхні найбільший розмір овалу знаходиться на лінії, бічної корончатої стінки, еквідистантна цієї поверперпендикулярній осі симетрії язичка, незамкнута хні (тобто має відповідне корончате рифлення). зовнішня твірна еквідистантна твірної овалу, а Для використання безпечніше, коли хоча б чавідстань між її кінцями менше найбільшого розміру стина краю язичка по зовнішньої твірної і/або твіровалу. Жорстка прокладка може мати наскрізну ний отвір під палець були завальцьовані, причому виїмку у формі усіченого сектора, причому бічні краще, коли загнутий вальцюванням край лежить твірні сектори приблизно сполучені з лініями ослана зовнішній поверхні тарілчастого поглиблення. блення міцності на корончатому ковпачку; у цьому Таке вальцювання, що виконує також функцію ревипадку полегшується відривання смуги за рахубра жорсткості, виключає защемлення пальця. нок можливості її вигину усередину корончатого Згинальна твердість язичка може бути також підковпачка. вищена за рахунок виконання на язичку ребра Відповідно до п'ятого варіанта, кронен-пробка жорсткості, розташованого між зовнішньою твірдля закупорювання пляшок у вигляді корончатого ною язичка й твірною отвору під палець. ковпачка виконана з листового матеріалу за одне По всіх п'ятьох варіантах під лінією ослабленціле зі смужкою, яка постачена з однієї сторони ня міцності мається на увазі як суцільна, так і пеязичком з отвором під палець, а з іншої сторони реривчаста лінія, наприклад, отримана при штамсполучена з зовнішньою твірною бічної корончатої пуванні видавлюванням - зменшенням товщини стінки корончатого ковпачка. Смужка зігнута так, листового матеріалу корончатого ковпачка.. що частина її лежить на зовнішній поверхні бічної Винахід пояснюється кресленнями. корончатої стінки, а інша її частина разом з язичНа Фіг.1-3 представлена кронен-пробка з ком лежать на зовнішній поверхні торця корончаокремим комбінованим язичком: Фіг.1 - вид зверху; того ковпачка. На корончатому ковпачку виконані Фіг.2 - поперечний розріз А-А Фіг.1 на виді збоку; дві лінії ослабленої міцності, які починаються в Фіг.3 - збільшений вид І Фіг.2. місцях сполучення смужки із зовнішньою твірною На Фіг.4-7 представлена кронен-пробка з убукорончатої стінки, утворюючи відривну смугу. Нодованим язичком: Фіг.4 - вид зверху; Фіг.5 - попевим є те, що на торці корончатого ковпачка викоречний розріз У фіг Фіг.4; Фіг.6 - поперечний розріз нане тарілчасте поглиблення, зовнішній діаметр 3 Фіг.4 на виді збоку; якого або діаметр кола, що описує, з центром, Фіг.7 - вид зверху на можливий варіант твердої який збігається з центром окружності торця коронпрокладки в зборі з еластичною прокладкою. чатого ковпачка, виконаний не більше внутрішньоНа Фіг.8-10 представлена кронен-пробка з заго діаметра горлечка пляшки, яку закупорюють, і гнутим язичком-смужкою: на Фіг.8 представлений не менше діаметра кола, що описує, зовнішньої вид зверху, на Фіг.9 - поперечний розріз D-D у збітвірної язичка, а язичок лежить на зовнішній повельшеному масштабі, а на Фіг.10 - вид Ε збоку. Пурхні торця корончатого ковпачка в місці тарілчаснктирними лініями на Фіг.1, 2, 4, 8 і 10 показані лінії того поглиблення не виступаючи в плані за зовніослаблення міцності. шні розміри тарілчастого поглиблення. Таким Варіанти здійснення винаходу чином, язичок менше виступає над поверхнею Приклад 1. Кронен-пробка з окремим комбіноторця корончатого ковпачка, додатково фіксується ваним язичком. бічними стінками тарілчастого поглиблення, що Корончатий ковпачок кронен-пробки з лінією знижує ймовірність мимовільного відкривання від ослаблення міцності 1, яка утворює відривну смугу випадкового зовнішнього впливу і зчеплення з ін2, включає периферійну корончату стінку 3 і тошими предметами при транспортуванні й зберерець 4, із виконаними на ньому двома сферичними женні. виступами 5. Усередину корончатого ковпачка заУсередину корончатого ковпачка може бути кладена кругла еластична прокладка 6; зовні за закладена кругла або кільцеподібна еластична допомогою заклепки 7 закріплена кругла пластина прокладка по діаметру горлечка пляшки, яку заку8, що включає кільцеподібний язичок 9 і напівкругпорюють. лий язичок 10, утворений наскрізним вирізом 11 із Краще, коли язичок із наскрізним вирізом і відзакругленими піднутреннями 12. Краї 13, 14 і 15 ривною смугою симетричні щодо діаметральної осі пластини 8 завальцьовані з одержанням загину 16. торця корончатого ковпачка. Голівки заклепки 7 розташовані у виїмках 17 і 18 у Краще, коли язичок виконаний кільцеподібним. пластині 8 і торці 4 відповідно. Тарілчасте поглиблення може бути виконаним Кронен-пробка може бути знята із закупореної круглим у плані. пляшки двома способами - відгинанням язичка 9, Краще, коли глибина тарілчастого поглиблензачепленням його одним пальцем або відгинанням ня приблизно дорівнює товщині листового матеріязичка 10 із захопленням його двома пальцями з алу. наступним відривом смуги 2 по лінії 1. Лінії ослабленої міцності можуть утворювати Приклад 2. Кронен-пробка з убудованим язичвідривну смугу, симетричну щодо діаметральної ком. 11 75806 12 Корончатий ковпачок кронен-пробки з лініями жерстини, із якого штампуванням з однієї заготівлі ослаблення міцності 19, які утворюють відривну виготовлена кронен-пробка. Усередині корончатосмугу 20, включає периферійну корончату стінку го ковпачка закладена кругла еластична проклад21 і торець 22, з виконаним на ньому за допомока 36, а зовні розташований кільцеподібний язичок гою прорізу 23 і овального наскрізного вирізу язич37 із підігнутими вальцюванням краями 38 і 39, ка 24 з опуклим ребром жорсткості, як показано на з'єднаний смужкою 40 із зовнішньою твірною стінФіг.5. Усередину корончатого ковпачка закладена ки 33. Смужка 40 має вигини 41 і 42, а нижня її кругла еластична прокладка 25 і жорстка прокладчастина 43 має корончаті рифлення, еквідистантні ка 26 тарілчастої форми з виїмкою, утвореною корончатим рифленням стінки 33. У місцях сполуплоским дном 27 і похилими стінками 28, і яка має чення смужки 40 із стінкою 33, де також починазагнутий край 29, що фіксує прокладку 25. Проються лінії 30 і 31, виконані виїмки 44 і 45, що викладка 26 може бути виконана з наскрізною виїмконують функцію концентраторів напруги. кою у формі усіченого сектора, як показано на Для відкорковування кронен-пробки язичок 37 Фіг.7. Матеріал прокладки 26 - жерсть або відноспопередньо відгинається нагору, зачіпається пано міцна пластмаса. Гострі краї язичка 24 можуть льцем і тягнеться вліво, при цьому смуга 32 відобути також завальцьовані, як показано на Фіг.3. кремлюється від корончатого ковпачка по лініях 30 Для зняття кронен-пробки язичок 24 відгинаі 31, починаючи з виїмок 44 і 45. ється пальцем і відокремлюється від корончатого Корончатий ковпачок по всіх трьох прикладах ковпачка разом із смугою 20 по лініях 19. виштамповується з попередньо лакованої й літогПриклад 3. Кронен-пробка із загнутим язичкомрафованої жерстини (краще білої). Еластичні просмужкою кладки виконуються з картону або пробки або фоКорончатий ковпачок кронен-пробки з лініями рмуються з ПВХ-пластизоля, ПВХ-гранулята або ослаблення міцності 30 і 31, які утворюють відривполіетиленна за спеціальною технологією. Для ну смугу 32, включає периферійну корончату стінку останніх трьох типів використовуються спеціальні 33 і торець 34, з виконаними на ньому тарілчастим адгезійні лаки, вибір яких визначається типом мапоглибленням 35, глибина якого дорівнює товщині теріалу. 13 Комп’ютерна верстка О. Гапоненко 75806 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
