Установка для розливу питної води

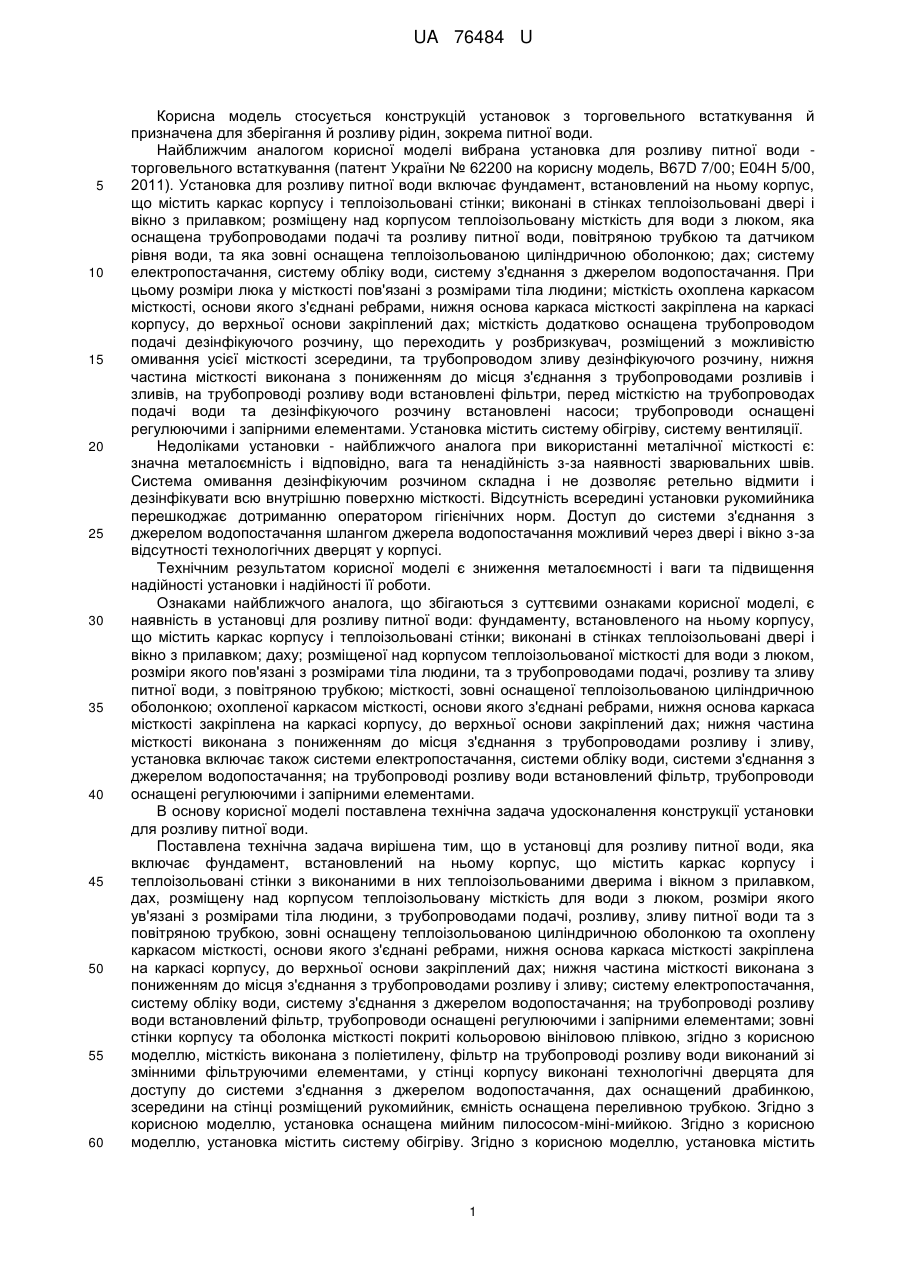

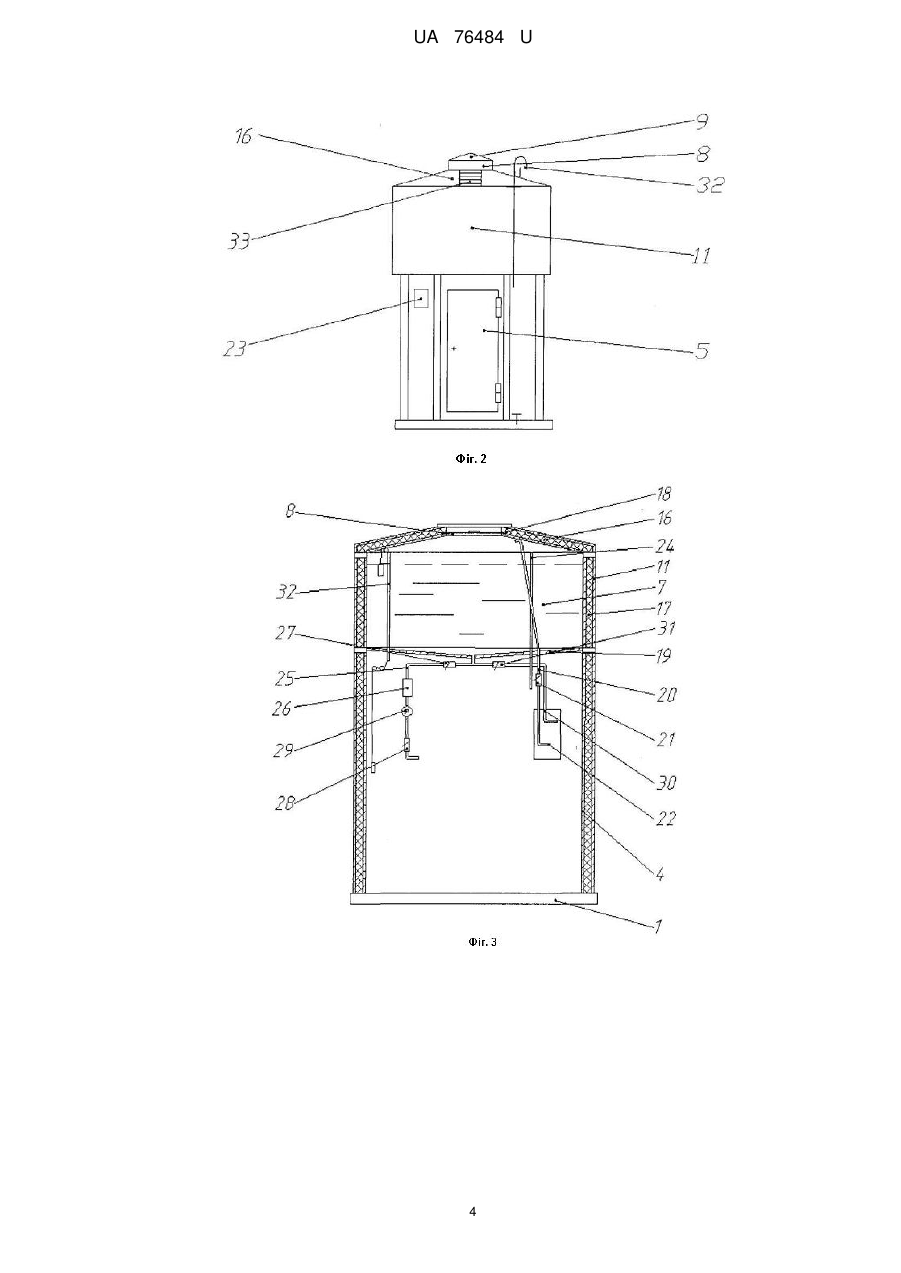

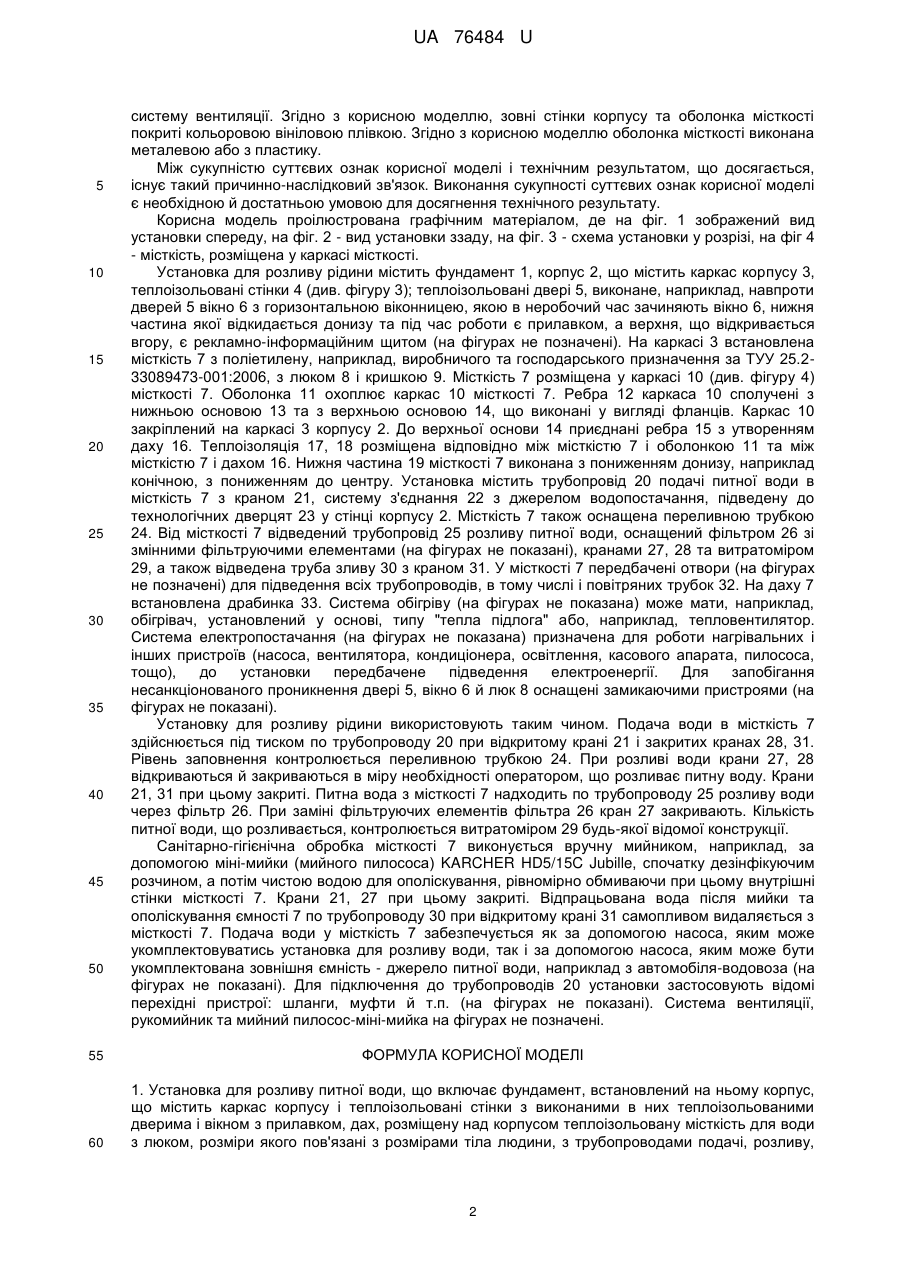

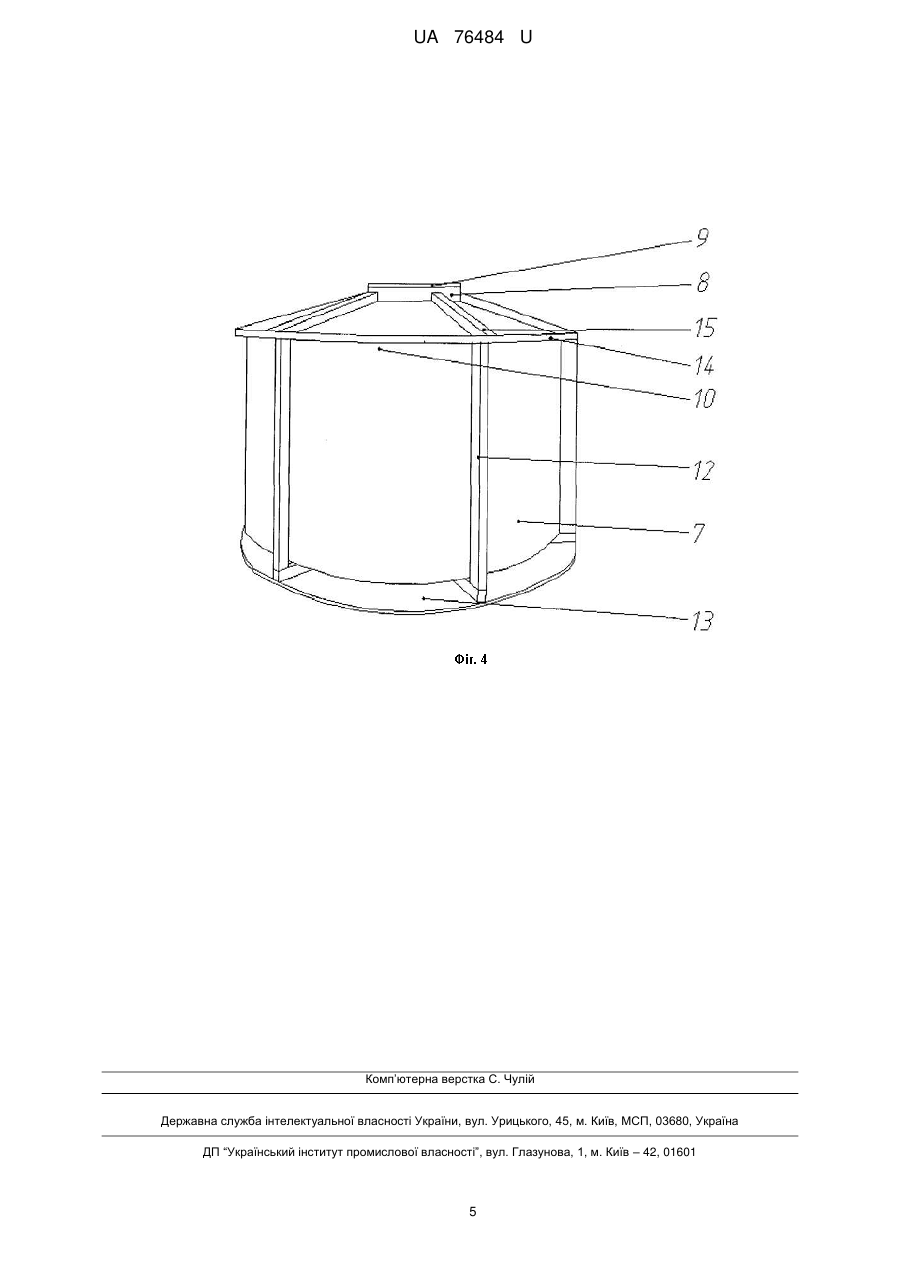

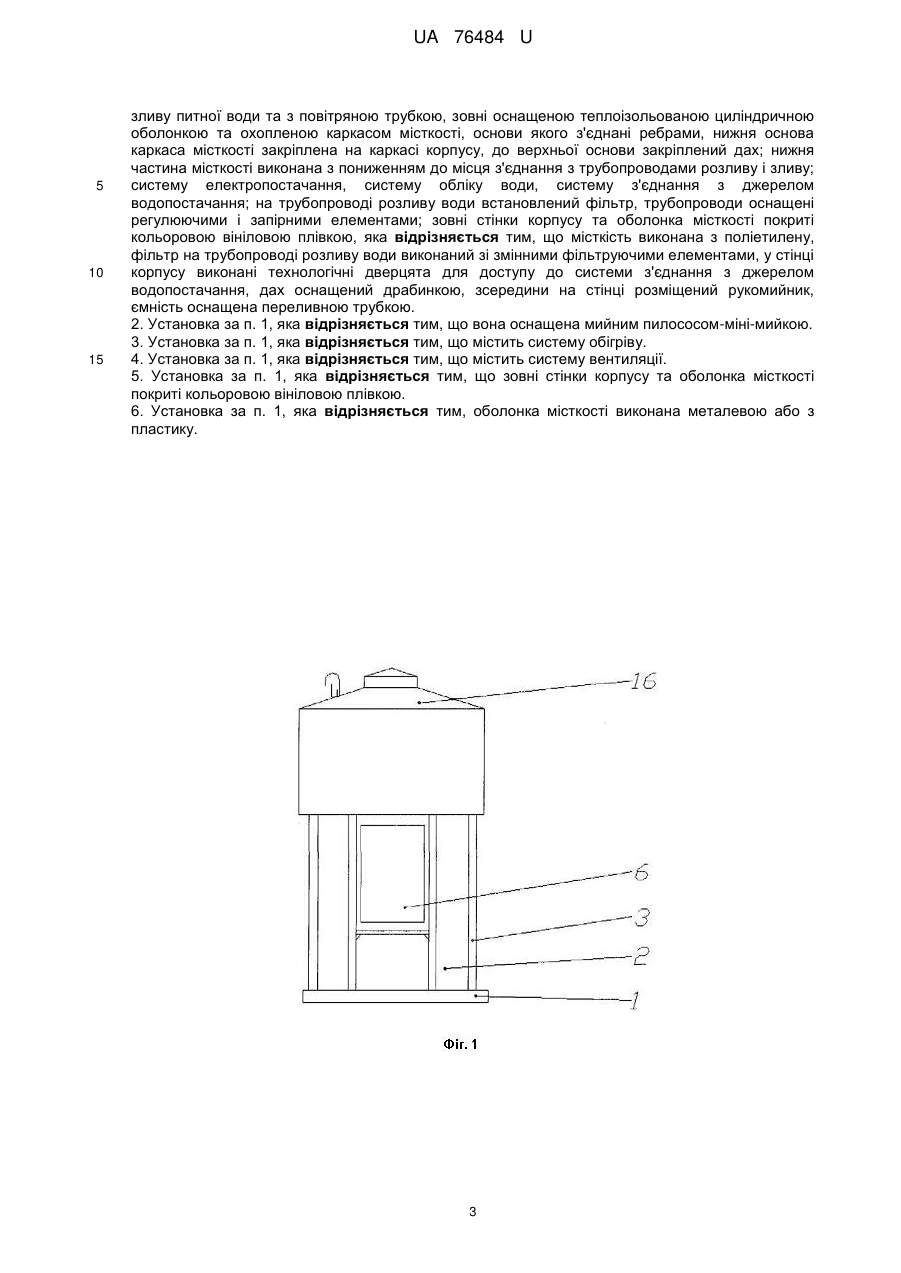

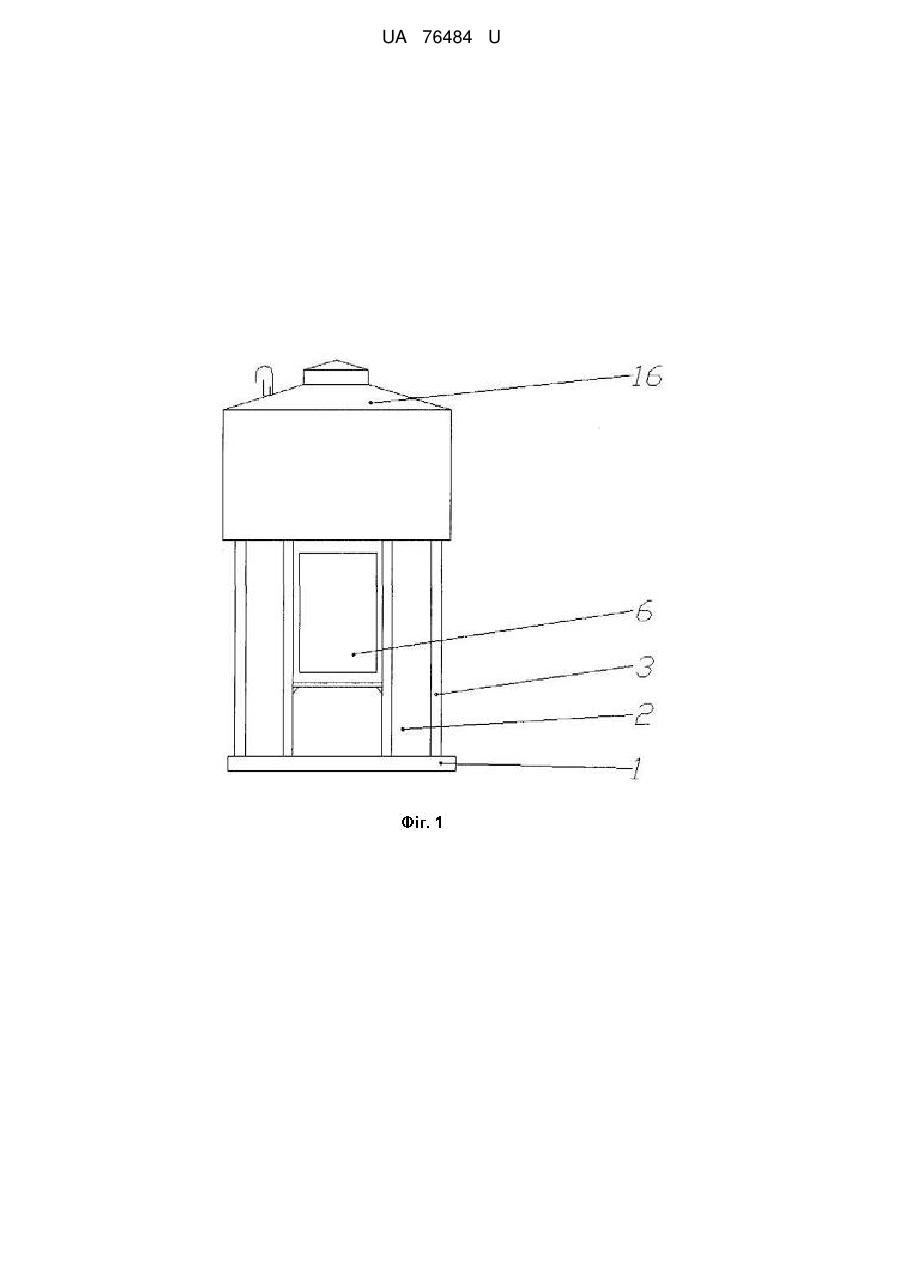

Реферат: Установка для розливу питної води включає фундамент, встановлений на ньому корпус, що містить каркас корпусу і теплоізольовані стінки з виконаними в них теплоізольованими дверима і вікном з прилавком, дах, розміщену над корпусом теплоізольовану місткість для води з люком, розміри якого пов'язані з розмірами тіла людини, з трубопроводами подачі, розливу, зливу питної води та з повітряною трубкою, зовні оснащену теплоізольованою циліндричною оболонкою та охоплену каркасом місткості, основи якого з'єднані ребрами, нижня основа каркаса місткості закріплена на каркасі корпусу, до верхньої основи закріплений дах; нижня частина місткості виконана з пониженням до місця з'єднання з трубопроводами розливу і зливу; систему електропостачання, систему обліку води, систему з'єднання з джерелом водопостачання; на трубопроводі розливу води встановлений фільтр, трубопроводи оснащені регулюючими і запірними елементами; зовні стінки корпусу та оболонка місткості покриті кольоровою вініловою плівкою, причому місткість виконана з поліетилену, фільтр на трубопроводі розливу води виконаний зі змінними фільтруючими елементами, у стінці корпусу виконані технологічні дверцята для доступу до системи з'єднання з джерелом водопостачання, дах оснащений драбинкою, зсередини на стінці розміщений рукомийник, ємність оснащена переливною трубкою. UA 76484 U (54) УСТАНОВКА ДЛЯ РОЗЛИВУ ПИТНОЇ ВОДИ UA 76484 U UA 76484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкцій установок з торговельного встаткування й призначена для зберігання й розливу рідин, зокрема питної води. Найближчим аналогом корисної моделі вибрана установка для розливу питної води торговельного встаткування (патент України № 62200 на корисну модель, B67D 7/00; Е04Н 5/00, 2011). Установка для розливу питної води включає фундамент, встановлений на ньому корпус, що містить каркас корпусу і теплоізольовані стінки; виконані в стінках теплоізольовані двері і вікно з прилавком; розміщену над корпусом теплоізольовану місткість для води з люком, яка оснащена трубопроводами подачі та розливу питної води, повітряною трубкою та датчиком рівня води, та яка зовні оснащена теплоізольованою циліндричною оболонкою; дах; систему електропостачання, систему обліку води, систему з'єднання з джерелом водопостачання. При цьому розміри люка у місткості пов'язані з розмірами тіла людини; місткість охоплена каркасом місткості, основи якого з'єднані ребрами, нижня основа каркаса місткості закріплена на каркасі корпусу, до верхньої основи закріплений дах; місткість додатково оснащена трубопроводом подачі дезінфікуючого розчину, що переходить у розбризкувач, розміщений з можливістю омивання усієї місткості зсередини, та трубопроводом зливу дезінфікуючого розчину, нижня частина місткості виконана з пониженням до місця з'єднання з трубопроводами розливів і зливів, на трубопроводі розливу води встановлені фільтри, перед місткістю на трубопроводах подачі води та дезінфікуючого розчину встановлені насоси; трубопроводи оснащені регулюючими і запірними елементами. Установка містить систему обігріву, систему вентиляції. Недоліками установки - найближчого аналога при використанні металічної місткості є: значна металоємність і відповідно, вага та ненадійність з-за наявності зварювальних швів. Система омивання дезінфікуючим розчином складна і не дозволяє ретельно відмити і дезінфікувати всю внутрішню поверхню місткості. Відсутність всередині установки рукомийника перешкоджає дотриманню оператором гігієнічних норм. Доступ до системи з'єднання з джерелом водопостачання шлангом джерела водопостачання можливий через двері і вікно з-за відсутності технологічних дверцят у корпусі. Технічним результатом корисної моделі є зниження металоємності і ваги та підвищення надійності установки і надійності її роботи. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність в установці для розливу питної води: фундаменту, встановленого на ньому корпусу, що містить каркас корпусу і теплоізольовані стінки; виконані в стінках теплоізольовані двері і вікно з прилавком; даху; розміщеної над корпусом теплоізольованої місткості для води з люком, розміри якого пов'язані з розмірами тіла людини, та з трубопроводами подачі, розливу та зливу питної води, з повітряною трубкою; місткості, зовні оснащеної теплоізольованою циліндричною оболонкою; охопленої каркасом місткості, основи якого з'єднані ребрами, нижня основа каркаса місткості закріплена на каркасі корпусу, до верхньої основи закріплений дах; нижня частина місткості виконана з пониженням до місця з'єднання з трубопроводами розливу і зливу, установка включає також системи електропостачання, системи обліку води, системи з'єднання з джерелом водопостачання; на трубопроводі розливу води встановлений фільтр, трубопроводи оснащені регулюючими і запірними елементами. В основу корисної моделі поставлена технічна задача удосконалення конструкції установки для розливу питної води. Поставлена технічна задача вирішена тим, що в установці для розливу питної води, яка включає фундамент, встановлений на ньому корпус, що містить каркас корпусу і теплоізольовані стінки з виконаними в них теплоізольованими дверима і вікном з прилавком, дах, розміщену над корпусом теплоізольовану місткість для води з люком, розміри якого ув'язані з розмірами тіла людини, з трубопроводами подачі, розливу, зливу питної води та з повітряною трубкою, зовні оснащену теплоізольованою циліндричною оболонкою та охоплену каркасом місткості, основи якого з'єднані ребрами, нижня основа каркаса місткості закріплена на каркасі корпусу, до верхньої основи закріплений дах; нижня частина місткості виконана з пониженням до місця з'єднання з трубопроводами розливу і зливу; систему електропостачання, систему обліку води, систему з'єднання з джерелом водопостачання; на трубопроводі розливу води встановлений фільтр, трубопроводи оснащені регулюючими і запірними елементами; зовні стінки корпусу та оболонка місткості покриті кольоровою вініловою плівкою, згідно з корисною моделлю, місткість виконана з поліетилену, фільтр на трубопроводі розливу води виконаний зі змінними фільтруючими елементами, у стінці корпусу виконані технологічні дверцята для доступу до системи з'єднання з джерелом водопостачання, дах оснащений драбинкою, зсередини на стінці розміщений рукомийник, ємність оснащена переливною трубкою. Згідно з корисною моделлю, установка оснащена мийним пилососом-міні-мийкою. Згідно з корисною моделлю, установка містить систему обігріву. Згідно з корисною моделлю, установка містить 1 UA 76484 U 5 10 15 20 25 30 35 40 45 50 систему вентиляції. Згідно з корисною моделлю, зовні стінки корпусу та оболонка місткості покриті кольоровою вініловою плівкою. Згідно з корисною моделлю оболонка місткості виконана металевою або з пластику. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 зображений вид установки спереду, на фіг. 2 - вид установки ззаду, на фіг. 3 - схема установки у розрізі, на фіг 4 - місткість, розміщена у каркасі місткості. Установка для розливу рідини містить фундамент 1, корпус 2, що містить каркас корпусу 3, теплоізольовані стінки 4 (див. фігуру 3); теплоізольовані двері 5, виконане, наприклад, навпроти дверей 5 вікно 6 з горизонтальною віконницею, якою в неробочий час зачиняють вікно 6, нижня частина якої відкидається донизу та під час роботи є прилавком, а верхня, що відкривається вгору, є рекламно-інформаційним щитом (на фігурах не позначені). На каркасі 3 встановлена місткість 7 з поліетилену, наприклад, виробничого та господарського призначення за ТУУ 25.233089473-001:2006, з люком 8 і кришкою 9. Місткість 7 розміщена у каркасі 10 (див. фігуру 4) місткості 7. Оболонка 11 охоплює каркас 10 місткості 7. Ребра 12 каркаса 10 сполучені з нижньою основою 13 та з верхньою основою 14, що виконані у вигляді фланців. Каркас 10 закріплений на каркасі 3 корпусу 2. До верхньої основи 14 приєднані ребра 15 з утворенням даху 16. Теплоізоляція 17, 18 розміщена відповідно між місткістю 7 і оболонкою 11 та між місткістю 7 і дахом 16. Нижня частина 19 місткості 7 виконана з пониженням донизу, наприклад конічною, з пониженням до центру. Установка містить трубопровід 20 подачі питної води в місткість 7 з краном 21, систему з'єднання 22 з джерелом водопостачання, підведену до технологічних дверцят 23 у стінці корпусу 2. Місткість 7 також оснащена переливною трубкою 24. Від місткості 7 відведений трубопровід 25 розливу питної води, оснащений фільтром 26 зі змінними фільтруючими елементами (на фігурах не показані), кранами 27, 28 та витратоміром 29, а також відведена труба зливу 30 з краном 31. У місткості 7 передбачені отвори (на фігурах не позначені) для підведення всіх трубопроводів, в тому числі і повітряних трубок 32. На даху 7 встановлена драбинка 33. Система обігріву (на фігурах не показана) може мати, наприклад, обігрівач, установлений у основі, типу "тепла підлога" або, наприклад, тепловентилятор. Система електропостачання (на фігурах не показана) призначена для роботи нагрівальних і інших пристроїв (насоса, вентилятора, кондиціонера, освітлення, касового апарата, пилососа, тощо), до установки передбачене підведення електроенергії. Для запобігання несанкціонованого проникнення двері 5, вікно 6 й люк 8 оснащені замикаючими пристроями (на фігурах не показані). Установку для розливу рідини використовують таким чином. Подача води в місткість 7 здійснюється під тиском по трубопроводу 20 при відкритому крані 21 і закритих кранах 28, 31. Рівень заповнення контролюється переливною трубкою 24. При розливі води крани 27, 28 відкриваються й закриваються в міру необхідності оператором, що розливає питну воду. Крани 21, 31 при цьому закриті. Питна вода з місткості 7 надходить по трубопроводу 25 розливу води через фільтр 26. При заміні фільтруючих елементів фільтра 26 кран 27 закривають. Кількість питної води, що розливається, контролюється витратоміром 29 будь-якої відомої конструкції. Санітарно-гігієнічна обробка місткості 7 виконується вручну мийником, наприклад, за допомогою міні-мийки (мийного пилососа) KARCHER HD5/15C Jubille, спочатку дезінфікуючим розчином, а потім чистою водою для ополіскування, рівномірно обмиваючи при цьому внутрішні стінки місткості 7. Крани 21, 27 при цьому закриті. Відпрацьована вода після мийки та ополіскування ємності 7 по трубопроводу 30 при відкритому крані 31 самопливом видаляється з місткості 7. Подача води у місткість 7 забезпечується як за допомогою насоса, яким може укомплектовуватись установка для розливу води, так і за допомогою насоса, яким може бути укомплектована зовнішня ємність - джерело питної води, наприклад з автомобіля-водовоза (на фігурах не показані). Для підключення до трубопроводів 20 установки застосовують відомі перехідні пристрої: шланги, муфти й т.п. (на фігурах не показані). Система вентиляції, рукомийник та мийний пилосос-міні-мийка на фігурах не позначені. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Установка для розливу питної води, що включає фундамент, встановлений на ньому корпус, що містить каркас корпусу і теплоізольовані стінки з виконаними в них теплоізольованими дверима і вікном з прилавком, дах, розміщену над корпусом теплоізольовану місткість для води з люком, розміри якого пов'язані з розмірами тіла людини, з трубопроводами подачі, розливу, 2 UA 76484 U 5 10 15 зливу питної води та з повітряною трубкою, зовні оснащеною теплоізольованою циліндричною оболонкою та охопленою каркасом місткості, основи якого з'єднані ребрами, нижня основа каркаса місткості закріплена на каркасі корпусу, до верхньої основи закріплений дах; нижня частина місткості виконана з пониженням до місця з'єднання з трубопроводами розливу і зливу; систему електропостачання, систему обліку води, систему з'єднання з джерелом водопостачання; на трубопроводі розливу води встановлений фільтр, трубопроводи оснащені регулюючими і запірними елементами; зовні стінки корпусу та оболонка місткості покриті кольоровою вініловою плівкою, яка відрізняється тим, що місткість виконана з поліетилену, фільтр на трубопроводі розливу води виконаний зі змінними фільтруючими елементами, у стінці корпусу виконані технологічні дверцята для доступу до системи з'єднання з джерелом водопостачання, дах оснащений драбинкою, зсередини на стінці розміщений рукомийник, ємність оснащена переливною трубкою. 2. Установка за п. 1, яка відрізняється тим, що вона оснащена мийним пилососом-міні-мийкою. 3. Установка за п. 1, яка відрізняється тим, що містить систему обігріву. 4. Установка за п. 1, яка відрізняється тим, що містить систему вентиляції. 5. Установка за п. 1, яка відрізняється тим, що зовні стінки корпусу та оболонка місткості покриті кольоровою вініловою плівкою. 6. Установка за п. 1, яка відрізняється тим, оболонка місткості виконана металевою або з пластику. 3 UA 76484 U 4 UA 76484 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
