Геотермальна установка для деаерації питної води

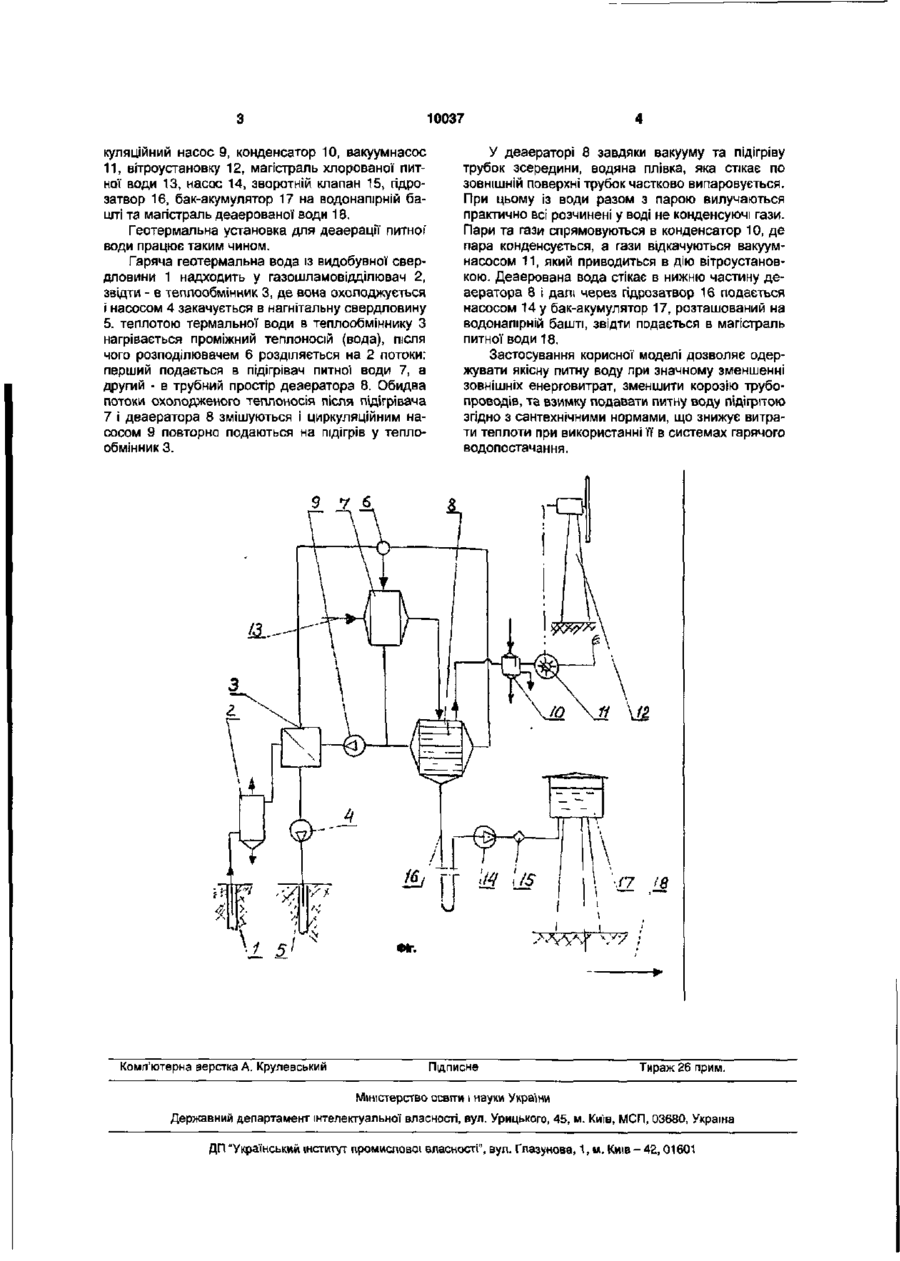

Геотермальна установка для деаерації питної води, яка включає видобувну та нагнітальну геотермальні свердловини, газошламовідокремлювач, теплообмінник, підігрівач питної води, поверхневий деаератор, вакуум-насос, конденсатор, яка відрізняється тим, що додатково оснащена вітроустановкою, яка зблокована з вакуум-насосом відкачки неконден сованих газів, та бакомакумулятором на водонапірній башті. Корисна модель відноситься до обладнання, яке використовується для обробки питної' води, а саме до її деаерації і може знайти застосування в комунальному господарстві. Відома система гарячого водопостачання [патент України №12502А МПК F24F 3/08 від 08.10.1996 р.], до складу якої входять геотермальні свердловини, газошламовідокремлювач, вакуумнасос, теплообмінник і циркуляційні насоси контурів теплопостачання. Найбільш близьким аналогом пристрою, що заявляється, вибраним за прототип, є установка для нагріву і деаерації води в системі водопоста5 чання [А. с. №1572146, МПК F22D 1/50 від 15.02.1990 p.], яка містить видобувну та нагнітальну геотермальні свердловини, газошламовідокремлювач, теплообмінник, підігрівач питної води, поверхневий деаератор та ежекторний насос. Недоліком цієї' установки є те, що на її роботу витрачається велика кількість електроенергії, яка надходить від центральних енергомереж. Запропонована установка усуває цей недолік. В основу корисної моделі поставлена задача вдосконалення геотермальної установки для деаерації питної води шляхом додаткового її оснащення автономним джерелом енергопостачання вакуумнасоса та баком-акумулятором. Поставлена задача вирішується тим, що геотермальна установка для деаерації питної води, яка включає видобувну та нагнітальну геотермальні свердловини, газошламовідокремлювач, теплообмінник, підігрівач питної води, поверхневий деаератор, вакуумнасос та конденсатор, згідно з корисною моделлю, додатково містить вітроустановку зблоковану з вакуумнасосом відкачки не конденсуючих газів та бак-акумулятор на водонапірній башті. Видобувна геотермальна свердловина забезпечує отримання геотермальної води, теплота якої використовується в процесах нагріву та деаерації питної води. Нагнітальна свердловина служить для повернення геотермальної охолодженої води в підземний термоводоносний горизонт. Застосування деаератора забезпечує вилучення з питної води шкідливих сполук хлору та кисню, який викликає корозію труб і тим самим забруднює питну воду окислами металів. Використання вітроустановки дозволяє зменшити кількість електроенергії, що надходить з центральної мережі енергопостачання потреби геотермальної установки для деаерації питної води і енергію, яку вона виробляє спрямувати на роботу вакуумнасоса. Обладнання установки баком-акумулятором дозволяє робити запаси питної води для потреб населення на той період, коли вітроустановка через коливання сили вітру на протязі доби, буде виробляти необхідну кількість енергії, потрібну для процесу деаерації води. Корисна модель, що заявляється, пояснюється кресленням, де на Фіг. схематично зображена геотермальна установка для деаерації питної води. Геотермальна установка для деаерації питної води містить видобувну свердловину 1, газошламовідокремлювач 2, теплообмінник 3, насос для закачки використаної термальної води 4, нагнітальну свердловину 5, розподілювач води 6, підігрівач питної води 7, поверхневий деаератор 8, цир h CO о СП 10037 куляційний насос 9, конденсатор 10, вакуум насос 11, вітроустановку 12, магістраль хлорованої питної води 13, насос 14, зворотній клапан 15, гідрозатвор 16, бак-акумулятор 17 на водонапірній башті та магістраль деаерованої води 18. Геотермальна установка для деаерації питної води працює таким чином. Гаряча геотермальна вода із видобувної свердловини 1 надходить у газошламовідділювач 2, звідти - в теплообмінник 3, де вона охолоджується і насосом 4 закачується в нагнітальну свердловину 5. теплотою термальної води в теплообміннику З нагрівається проміжний теплоносій (вода), після чого розподілювачем 6 розділяється на 2 потоки: перший подається в підігрівач питної води 7, а другий - в трубний простір деаератора 8. Обидва потоки охолодженого теплоносія після підігрівача 7 і деаератора 8 змішуються і циркуляційним насосом 9 повторно подаються на підігрів у теплообмінник 3. 1 1 Комп'ютерна верстка А. Крулевський У деаераторі 8 завдяки вакууму та підігріву трубок зсередини, водяна плівка, яка стікає по зовнішній поверхні трубок частково випаровується. При цьому Із води разом з парою вилучаються практично всі розчинені у воді не конденсуючі гази. Пари та гази спрямовуються в конденсатор 10, де пара конденсується, а гази відкачуються вакуумнасосом 11, який приводиться в дію вітроустановкою. Деаерована вода стікає в нижню частину деаератора 8 і далі через гідрозатвор 16 подається насосом 14 у бак-акумулятор 17, розташований на водонапірній башті, звідти подається в магістраль питної води 18. Застосування корисної моделі дозволяє одержувати якісну питну воду при значному зменшенні зовнішніх енерговитрат, зменшити корозію трубопроводів, та взимку подавати питну воду підігрітою згідно з сантехнічними нормами, що знижує витрати теплоти при використанні її в системах гарячого водопостачання. ФІГ. Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
