Вентильований курильній виріб

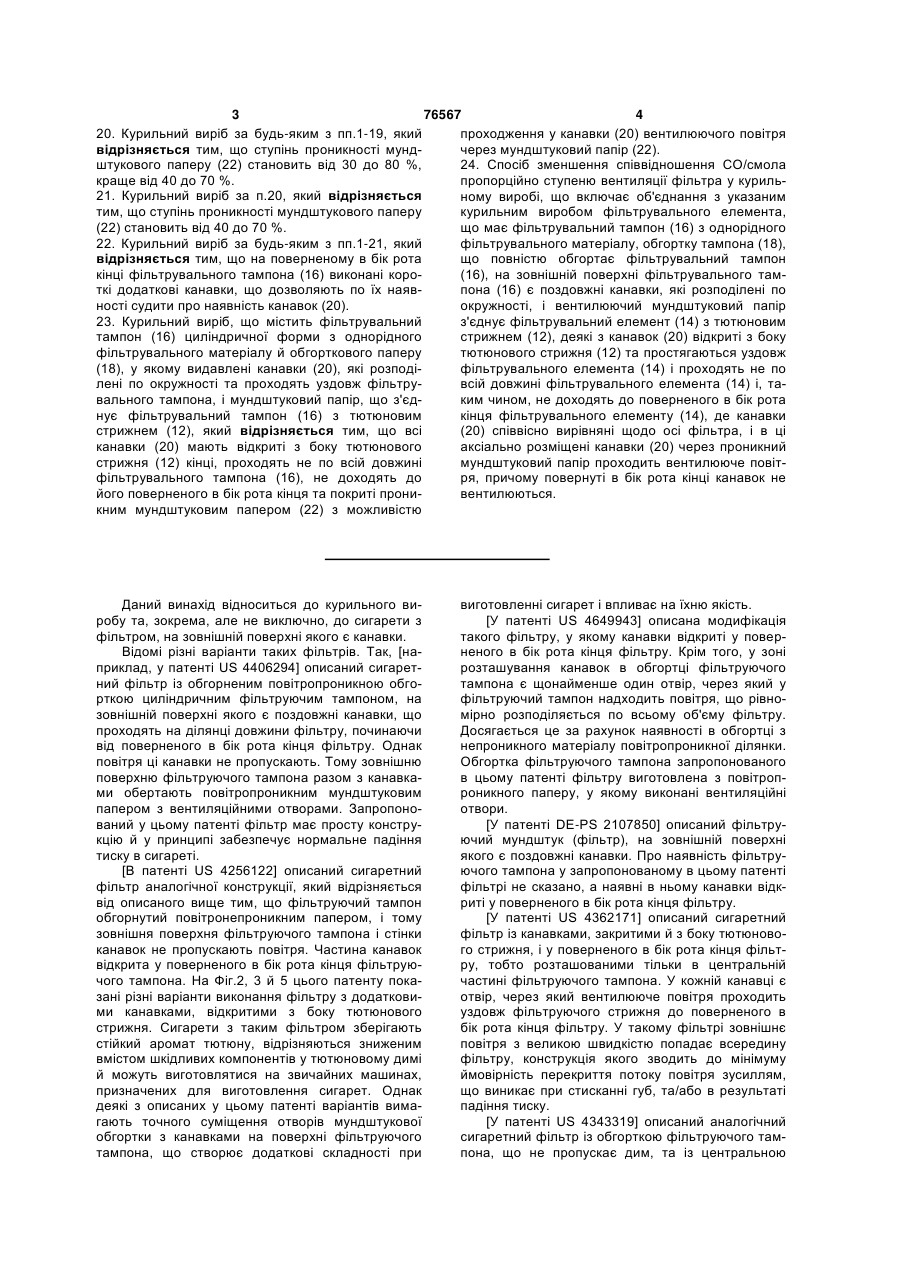

1. Курильний виріб, що містить фільтрувальний елемент (14), який складається з обгорненого папером (18) фільтрувального тампона (16) з однорідного фільтрувального матеріалу, на зовнішній поверхні якого є поздовжні канавки, які розподілені по окружності, і вентилюючий мундштуковий папір, що з'єднує фільтрувальний елемент (14) з тютюновим стрижнем (12), причому деякі з розташованих уздовж осі фільтрувального елемента канавок (20) мають відкриті з боку тютюнового стрижня (12) кінці, проходять не по всій довжині фільтрувального елемента (14), не доходячи до його поверненого в бік рота кінця й вентилюються повітрям, що проходить через проникний мундштуковий папір, яким обгорнені канавки (20), а будь-яка канавка, яка доходить до поверненого в бік рота кінця фільтрувального елемента, не вентилюється. 2. Курильний виріб за п.1, який відрізняється тим, що фільтрувальний матеріал фільтрувального тампона (16) є однорідним по всій довжині фільтрувального тампона. 3. Курильний виріб за п.1 або 2, який відрізняється тим, що довжина канавок (20) не перевищує 80 % від довжини фільтрувального тампона (16). 4. Курильний виріб за будь-яким з пп.1-3, який відрізняється тим, що довжина канавок (20) становить близько 40 - 70 %, краще 55-65 %, від довжини фільтрувального тампона (16). 5. Курильний виріб за п.4, який відрізняється тим, що довжина канавок (20) становить 55-65 % від довжини фільтрувального тампона (16). 2 (19) 1 3 76567 4 20. Курильний виріб за будь-яким з пп.1-19, який проходження у канавки (20) вентилюючого повітря відрізняється тим, що ступінь проникності мундчерез мундштуковий папір (22). штукового паперу (22) становить від 30 до 80 %, 24. Спосіб зменшення співвідношення СО/смола краще від 40 до 70 %. пропорційно ступеню вентиляції фільтра у куриль21. Курильний виріб за п.20, який відрізняється ному виробі, що включає об'єднання з указаним тим, що ступінь проникності мундштукового паперу курильним виробом фільтрувального елемента, (22) становить від 40 до 70 %. що має фільтрувальний тампон (16) з однорідного 22. Курильний виріб за будь-яким з пп.1-21, який фільтрувального матеріалу, обгортку тампона (18), відрізняється тим, що на поверненому в бік рота що повністю обгортає фільтрувальний тампон кінці фільтрувального тампона (16) виконані коро(16), на зовнішній поверхні фільтрувального тамткі додаткові канавки, що дозволяють по їх наявпона (16) є поздовжні канавки, які розподілені по ності судити про наявність канавок (20). окружності, і вентилюючий мундштуковий папір 23. Курильний виріб, що містить фільтрувальний з'єднує фільтрувальний елемент (14) з тютюновим тампон (16) циліндричної форми з однорідного стрижнем (12), деякі з канавок (20) відкриті з боку фільтрувального матеріалу й обгорткового паперу тютюнового стрижня (12) та простягаються уздовж (18), у якому видавлені канавки (20), які розподіфільтрувального елемента (14) і проходять не по лені по окружності та проходять уздовж фільтрувсій довжині фільтрувального елемента (14) і, тавального тампона, і мундштуковий папір, що з'єдким чином, не доходять до поверненого в бік рота нує фільтрувальний тампон (16) з тютюновим кінця фільтрувального елементу (14), де канавки стрижнем (12), який відрізняється тим, що всі (20) співвісно вирівняні щодо осі фільтра, і в ці канавки (20) мають відкриті з боку тютюнового аксіально розміщені канавки (20) через проникний стрижня (12) кінці, проходять не по всій довжині мундштуковий папір проходить вентилююче повітфільтрувального тампона (16), не доходять до ря, причому повернуті в бік рота кінці канавок не його поверненого в бік рота кінця та покриті пронивентилюються. кним мундштуковим папером (22) з можливістю Даний винахід відноситься до курильного виробу та, зокрема, але не виключно, до сигарети з фільтром, на зовнішній поверхні якого є канавки. Відомі різні варіанти таких фільтрів. Так, [наприклад, у патенті US 4406294] описаний сигаретний фільтр із обгорненим повітропроникною обгорткою циліндричним фільтруючим тампоном, на зовнішній поверхні якого є поздовжні канавки, що проходять на ділянці довжини фільтру, починаючи від поверненого в бік рота кінця фільтру. Однак повітря ці канавки не пропускають. Тому зовнішню поверхню фільтруючого тампона разом з канавками обертають повітропроникним мундштуковим папером з вентиляційними отворами. Запропонований у цьому патенті фільтр має просту конструкцію й у принципі забезпечує нормальне падіння тиску в сигареті. [В патенті US 4256122] описаний сигаретний фільтр аналогічної конструкції, який відрізняється від описаного вище тим, що фільтруючий тампон обгорнутий повітронепроникним папером, і тому зовнішня поверхня фільтруючого тампона і стінки канавок не пропускають повітря. Частина канавок відкрита у поверненого в бік рота кінця фільтруючого тампона. На Фіг.2, 3 й 5 цього патенту показані різні варіанти виконання фільтру з додатковими канавками, відкритими з боку тютюнового стрижня. Сигарети з таким фільтром зберігають стійкий аромат тютюну, відрізняються зниженим вмістом шкідливих компонентів у тютюновому димі й можуть виготовлятися на звичайних машинах, призначених для виготовлення сигарет. Однак деякі з описаних у цьому патенті варіантів вимагають точного суміщення отворів мундштукової обгортки з канавками на поверхні фільтруючого тампона, що створює додаткові складності при виготовленні сигарет і впливає на їхню якість. [У патенті US 4649943] описана модифікація такого фільтру, у якому канавки відкриті у поверненого в бік рота кінця фільтру. Крім того, у зоні розташування канавок в обгортці фільтруючого тампона є щонайменше один отвір, через який у фільтруючий тампон надходить повітря, що рівномірно розподіляється по всьому об'єму фільтру. Досягається це за рахунок наявності в обгортці з непроникного матеріалу повітропроникної ділянки. Обгортка фільтруючого тампона запропонованого в цьому патенті фільтру виготовлена з повітропроникного паперу, у якому виконані вентиляційні отвори. [У патенті DE-PS 2107850] описаний фільтруючий мундштук (фільтр), на зовнішній поверхні якого є поздовжні канавки. Про наявність фільтруючого тампона у запропонованому в цьому патенті фільтрі не сказано, а наявні в ньому канавки відкриті у поверненого в бік рота кінця фільтру. [У патенті US 4362171] описаний сигаретний фільтр із канавками, закритими й з боку тютюнового стрижня, і у поверненого в бік рота кінця фільтру, тобто розташованими тільки в центральній частині фільтруючого тампона. У кожній канавці є отвір, через який вентилююче повітря проходить уздовж фільтруючого стрижня до поверненого в бік рота кінця фільтру. У такому фільтрі зовнішнє повітря з великою швидкістю попадає всередину фільтру, конструкція якого зводить до мінімуму ймовірність перекриття потоку повітря зусиллям, що виникає при стисканні губ, та/або в результаті падіння тиску. [У патенті US 4343319] описаний аналогічний сигаретний фільтр із обгорткою фільтруючого тампона, що не пропускає дим, та із центральною 5 76567 6 трубкою, що проходить по осі фільтруючого тамкурильного виробу, що має обгорнений тонким пона й з'єднаною з отворами в канавках. При цьопористим папером фільтруючий тампон. На обгорму дим, що виходить з тютюнового стрижня, розтковому папері та у фільтруючому матеріалі в одділяється на два потоки. Один потік проходить по ного з кінців фільтру є кілька канавок. Канавки, центральній трубці, а другий - через фільтруючий покриті димонепроникною обгорткою, проходять матеріал. Наявність трубок і каналів, що пересікавід одного кінця фільтру до іншого його кінця, але ються, істотно ускладнює виготовлення таких фіне доходять до нього на невелику відстань. Канавльтрів. ки, що починаються з одного кінця фільтру, закінСигаретний фільтр із повітронепроникною обчуються на певній відстані від іншого його кінця. горткою фільтруючого сердечника й з канавками Такий фільтр забезпечує високу ефективність вина зовнішній поверхні сердечника, що проходять далення смол з тютюнового диму й прийнятне по всій його довжині, описаний [у патенті DE падіння тиску. 3048905A1]. Виготовлення такого фільтра не ви[У патенті US 3910288] описаний фільтр із фікликає особливих проблем і не вимагає істотних льтруючим тампоном, що має на зовнішній поверзмін усього технологічного процесу. хні канавки, що проходять від поверненого до тюФільтр тютюнового диму з канавками на зовтюнового стрижня кінця фільтру до поверненого в нішній поверхні, утвореними гофрованою обгортбік рота кінця фільтру й не доходять до нього на кою фільтру, [описаний у патенті GB 2102271]. деяку відстань. Канавки утворені жорсткою пласОбгортка фільтруючого матеріалу фільтруючого тиковою обгорткою фільтруючого матеріалу. З тампону виготовлена з матеріалу, що не пропускає одного кінця кожної канавки є отвір, що з'єднує дим. Утворені гофрами канавки розташовані між канавку з фільтруючим матеріалом. Спеціальної обгорткою фільтруючого тампону й гофрованим вентиляції фільтр не має. матеріалом, а також між мундштуковою обгорткою Такий фільтр має високу міцність, і тому сам й гофрованим матеріалом. Мундштукова обгортка фільтр та/або кожна його канавка залишаються має вентиляційні отвори. Такий фільтруючий елевідкритими протягом усього процесу паління. При мент є досить універсальним і може використовукількості диму, що поступово змінюється від почаватися в найрізноманітніших випадках. ткової величини до нуля, що проходить через ка[В GB 2089641 А] описаний сигаретний фільтр навку, у такому фільтрі забезпечується майже рівіз центральною порожньою трубкою, що проходить номірний на одне затягування вміст у димі твердих від одного з кінців фільтру у фільтруючий матерічасток при відносно постійному збільшенні ступеал. Стрижень фільтру укладений у непроникну ня ефективності фільтру. обгортку, а фільтруючий тампон й обгортка мають Крім цього [в патенті US 3596663] описаний щонайменше одну поздовжню канавку, що почифільтр курильного виробу з фільтруючим тампонається від одного з кінців фільтруючого тампону. ном, що має канавки з не визначеною точно довДля фільтрів з низькою або середньою ефективніжиною. Обгортки фільтру й фільтруючого тампону стю така конструкція дозволяє одержати нормальвиконані пористими та/або мають отвори. Для збіне падіння тиску. Однак через наявність порожніх льшення площі повітропроникної поверхні повіттрубок виготовлення сигарет з такими фільтрами ропроникна обгортка фільтру виготовлена гофропомітно ускладнюється. ваною й тому полегшує проходження повітря [В GB 2136669 А] описаний сигаретний фільтр через вентиляційний обгортковий папір у фільтруіз фільтруючим тампоном, обгорненим матеріаючий матеріал фільтруючого тампона. Така конслом, що пропускає дим. Фільтр має поздовжні готрукція вентильованого фільтру істотно полегшує фри, що утворюють над обгорткою, що пропускає попадання повітря у фільтруючий матеріал фільтдим, канавки, які відкриті з одного кінця фільтру й ру. проходять у поздовжньому напрямку до іншого Виходячи з вищевикладеного, можна зробити кінця фільтру, але не доходять до кінця фільтруювисновок про те, що протягом багатьох останніх чого тампону. Обгортка, що пропускає дим, має років сигаретні фільтри випускають із канавками, ділянку з димонепроникним покриттям, що займає по яких проходить потік тютюнового диму та/або лише частину довжини канавок і відокремлює гоповітря, рух якого залежить від положення й довфровану ділянку обгортки, що пропускає дим, від жини канавок, пористості мундштукового або обговідповідного кінця фільтру. рткового паперу та/або наявності в ньому венти[В GB 2095093 А] описаний фільтр із фільтруляційних отворів. Такі канавки дозволяють ючим тампоном у непроникній обгортці, що має збільшити вміст повітря в димі, утворюють завихканавки, які проходять від одного кінця фільтру на рення диму в порожнині роту, розділяють потоки певну відстань до іншого кінця фільтра. Канавки вентилюючого повітря і диму, а також дозволяють з'єднані з атмосферою та виходять або до поверодержати й деякі інші ефекти. неного в бік рота кінця фільтру, або до кінця фільВ останні роки особлива увага приділяється тру, поверненого до тютюнового стрижня. Можливмісту в димі одного з компонентів, а саме, моноово й почергове розташування канавок, при якому ксиду вуглецю (СО), для вловлювання якого дотеодні канавки починаються коло поверненого в бік пер, однак, усе ще не існує досить ефективного й рота кінця фільтру, а інші - коло кінця фільтру, економічного фільтру. У зв'язку з появою нових поверненого до тютюнового стрижня. Для захисту встановлених відповідними законами вимог, що вентиляційних отворів від ушкодження фільтр крівизначають максимально допустимий вміст СО у питься до тютюнового стрижня вузькою смужкою сигаретному тютюновому димі, у цей час виконуматеріалу. ються різні спроби зниження вмісту СО у тютюно[У патенті US 3752165] описаний фільтр для вому димі до рівня нижче допустимого. 7 76567 8 В основу даного винаходу було покладене заобгортки або обгортки, що термоформуються. вдання розробити фільтр для курильного виробу, Проведені експерименти показали, що віднозокрема для сигарети, що забезпечував би ефекшення СО/смола в тютюновому димі істотно залетивне регульоване зниження вмісту СО у тютюножить від ступеня вентиляції фільтру та зменшувому димі в порівнянні з іншими компонентами ється зі збільшенням ступеня вентиляції, диму, наприклад зі смолами і нікотином. відповідний вибір якого дозволяє одержати необЗазначене завдання вирішується за допомохідне співвідношення між вмістом у тютюновому гою фільтру відповідно до п.1 формули винаходу. димі СО і смоли. Кращі варіанти здійснення винаходу представлені Запропонована в кращому варіанті здійснення в залежних пунктах формули винаходу. винаходу сигарета має від двох до десяти канавок, Особливий характер протікання потоку повітоскільки наявність тільки однієї канавки веде до ря, що проходить через запропонований у винахозанадто нерівномірного розподілу в димі вентиді фільтр, знижує утримуючу здатність його фільтлюючого повітря і може послабити задоволення, руючого матеріалу, що, як відомо, залежить від яке отримує курець під час куріння. Подальше збілінійної швидкості потоку повітря, що проходить льшення кількості канавок значно ускладнює прочерез фільтр, та знижується зі збільшенням швидцес виробництва й виключає можливість виконанкості потоку повітря. Оскільки на вміст у тютюноня канавок з достатнім для проходження повітря вому димі СО фільтруючий матеріал не впливає, розміром поперечного перерізу. Гарні результати відношення вмісту СО до вмісту смол (відношення досягаються при наявності чотирьох канавок. СО/смола) при використанні запропонованого у Канавки мають V-подібний або більш техноловинаході фільтру зменшується. гічний U-подібний поперечний переріз, який також При використанні в запропонованому у винамає певні реологічні переваги. ході фільтрі фільтруючого тампону в повітронеЗмінюючи кількість канавок, їхню глибину, шипроникній обгортці під час затягування потік венрину й довжину, можна змінити характеристики тилюючого повітря проходить по канавках до фільтру й одержати сигарети із заздалегідь задатютюнового стрижня та через фільтруючий матеними властивостями. ріал попадає в рот курця. Як фільтруючий матеріал у запропонованому В іншому варіанті обгортка фільтруючого тамв даному винаході фільтрі можна використати пону виготовлена з пористого паперу або з паперу один або декілька звичайно застосовуваних для з вентиляційними отворами. У цьому варіанті чассигарет фільтруючих матеріалів. Краще як фільттина потоку вентилюючого повітря через проникну руючий матеріал використовувати звичайну фільобгортку фільтруючого тампону попадає у фільтр, труючу набивку з ацетилцелюлози. Збільшити а потім і у рот курця. Змінюючи природну або штутвердість фільтру можна відомими способами, чно створену пористість обгортки фільтруючого наприклад додаванням до фільтруючої набивки тампону, цю частину потоку можна регулювати, триацетину або матеріал Tegda (триетиленглікозмінюючи тим самим величину падіння тиску в льдіацетат). процесі куріння, а також одержуючи необхідне Для зменшення вмісту в димі інших летучих відношення вмісту СО до вмісту смоли. компонентів у фільтр можна також додати активоВ іншому варіанті здійснення використовують ване вугілля, цеоліти, що змінюють аромат добавобгортку фільтруючого тампону з пористого або ки або іонообмінну смолу, наприклад Duolite [див. перфорованого листового пластику або фольги. патенти US 3716500 або US 3943832], що являє При виготовленні сигарет з невеликою кількіссобою пористий порошок солі слабоосновного тю продуктів горіння тютюну, що попадають із дианіоніту. мом через фільтр у рот курця, і вмістом смоли У запропонованому у винаході фільтрі краще менше 3 мг, переважно менше 1мг, краще викоривикористовувати однорідний фільтруючий матерістовувати лазерне перфорування мундштукового ал. Під "однорідним" у даному випадку розуміється паперу й непроникної обгортки фільтруючого тамфільтруючий матеріал без вентиляційних отворів, пону, що виконується безпосередньо на машинах трубок або інших аналогічних елементів. При цьодля виготовлення сигарет. Для виготовлення симу, однак, однорідний фільтруючий матеріал може гарет з таким низьким вмістом у димі продуктів складатися з декількох секцій з різних фільтруюгоріння тютюну можна застосовувати два ряди чих матеріалів, що утворюють один багатошаровентиляційних отворів, в одному з яких отвори вий фільтр. Перевагою однорідного фільтруючого розташовані до поздовжніх канавок, а в іншому матеріалу є простота його виготовлення. за отворами першого ряду. При лазерному перДобавки до фільтруючого матеріалу повинні форуванні на машинах для виготовлення сигарет знаходитися в частині фільтру, що не має канавок. отвори виконують й в обгортці фільтруючого тамТаке розташування добавок запобігає їх термічнопону, і в розташованому під нею фільтруючому му розкладанню під час формування канавок. матеріалі, забезпечуючи можливість попадання в У кращому варіанті довжина канавок станонього вентилюючого повітря. Таке перфорування вить менше 80% від довжини фільтру, при цьому забезпечує комбіновану вентиляцію сигарети із гарні результати можна одержати й при довжині проходженням повітря через канавки й через фіканавок, що становить близько 60% від довжини льтруючий матеріал. фільтру. Як обгортку фільтруючого тампону, що терГлибина канавок, що забезпечує необхідну моформується, запропонованого в даному винавентиляцію сигарети, повинна становити від 0,5 до ході, можна застосовувати [описані в патентах GB 2мм, краще близько 1мм. 2058543, GB 2056841 або GB 2134365] синтетичні З аналогічних міркувань ширина канавок, що 9 76567 10 вимірюється за колом фільтру, повинна становити руючими секціями, жодна з яких не має вентилявід 1 до 3мм, краще від 1,5 до 2,5мм. ційних отворів, трубок і т.д. Глибина канавок уздовж осі фільтру не обов'яФільтруючий тампон 16 обгорнутий повітронезково повинна бути постійною. Вона, наприклад, проникною обгорткою 18, хоча в інших варіантах може збільшуватися в напрямку кінця фільтру, здійснення винаходу (не показаних на кресленнях) відкритого з боку тютюнового стрижня. Канавки використовується пориста обгортка та/або обгорттакож можуть бути непрямолінійними, наприклад ка, що має вентиляційні отвори, вибір якої залегвинтовими або спіральними, огинаючими зовнішжить від висунутих до сигарет вимог, зокрема до ню поверхня фільтру. аромату тютюнового диму. У деяких випадках може виникнути необхідНа поверхні фільтру 14 видавлені канавки 20, ність у виконанні крім основних канавок ще однієї кількість яких у цьому випадку дорівнює чотирьом додаткової канавки, що проходить по окружності й які симетрично розподілені по поверхні фільтру фільтру. Така канавка з'єднує між собою поздовжні 14. Кінці канавок 20, що примикають до тютюновоканавки. Кругову канавку доцільно розташовувати го стрижня, відкриті, завдяки чому вентилююче безпосередньо під вентиляційною зоною мундштуповітря з канавок 20 може попадати всередину кового паперу, збільшивши тим самим ефективтютюнового стрижня 12. ність вентиляції. При більших розмірах вентиляКанавки 20 проходять по зовнішній поверхні ційної зони може виникнути необхідність у фільтруючого тампону 16 уздовж його осі й закінвиконанні двох або більше кругових канавок. чуються на деякій обумовленій з реологічних мірОчевидно, що запропонований у даному винакувань відстані від поверненого в бік рота кінця ході фільтр може бути частиною подвійного або фільтру 14, достатній для того, щоб ні повітря, ні потрійного фільтруючого пристрою. тютюновий дим з канавок 20 прямо не проходили Для з'єднання фільтру з тютюновим стрижнем через цей кінець фільтру 14. можна використати звичайний мундштуковий паДослідження показали, що довжина канавок 20 пір, проникний для вентилюючого повітря. Для не повинна перевищувати 80% від довжини фільтцього можна використати пористий повітропроникру 14. У кращому варіанті довжина канавок станоний мундштуковий папір або папір з вентиляційвить 60% від довжини фільтру. ними отворами, виконаними механічним або елекКанавки 20 мають U-подібний поперечний петростатичним шляхом або лазерним променем. реріз, їх глибина приблизно дорівнює 1,5мм, а шиІнші відмінні особливості та переваги винаходу рина по поверхні фільтру становить приблизно більш докладно розглянуті нижче на прикладі од2мм. ного з можливих варіантів його здійснення з посиЗапропонований у винаході фільтр 14, як й у ланням на прикладені креслення, на яких позвичайних сигаретах, обгорнутий мундштуковим казано: папером 22, у якому виконані вентиляційні отвори на Фіг.1 - аксонометрична проекція фільтру, 24, розташовані в даному варіанті по окружності з'єднаного з тютюновим стрижнем мундштуковим двома паралельними рядами. Для вентиляції фіпапером, зображеним в частково розгорнутому льтру можна використати мундштуковий папір з вигляді, різною кількістю рядів вентиляційних отворів або на Фіг.2 - графіки залежності відношення пористий мундштуковий папір 22. При цьому очеСО/смола від ступеня вентиляції запропонованого видно, що пористість паперу та/або кількість і розу винаході й звичайному фільтрі, мір вентиляційних отворів 22 повинні забезпечувана Фіг.3 - поздовжній розріз запропонованого у ти необхідний ступінь вентиляції фільтру. винаході фільтру з порошковою добавкою та Для виготовлення обгортки 18 фільтруючого на Фіг.4 - поздовжній розріз ще одного запротампону можна використати два види паперу: попонованого у винаході фільтру з порошковою довітропроникний або повітронепроникний папір. При бавкою. використанні повітронепроникного паперу, з якого, На Фіг.1 показана аксонометрична проекція наприклад, виготовлена обгортка 18, під час курінчастини сигарети 10, що містить запропонований у ня вентилююче повітря проходить через вентилявинаході фільтр, зі звичайним тютюновим стрижційні отвори 24 у канавки 20 і з канавок до тютюнем 12 і фільтруючим елементом (фільтром) 14, нового стрижня, де він змінює напрямок і разом з з'єднаним з одним з кінців тютюнового стрижня 12. димом з тютюнового стрижня 12 через фільтруюФільтр 14 має циліндричний фільтруючий тампон чий тампон 16 попадає в рот курця. 16 з ацетилцелюлозною набивкою, яка використоЯкщо обгортка фільтруючого тампону пропусвується як фільтруючий матеріал й яка рівномірно кає повітря через пори паперу, з якого вона вигорозподілена по всьому об'ємі фільтруючого тамтовлена, або через виконані в ньому вентиляційні пону 16. У фільтруючому тампоні 16 немає вентиотвори, то певна (регульована) частина вентилюляційних отворів, трубок або інших аналогічних ючого повітря проходить через повітропроникну елементів. Як вже було відзначено вище, фільтобгортку фільтруючого тампону у фільтр й у рот руючий матеріал тампона, що фільтрує, є однорікурця. Ця частина повітря попадає в рот курця на дним, оскільки в ньому немає ніяких вентиляційних додаток до повітря, що проходить через канавки отворів, трубок або інших подібних елементів. При 20. У цьому випадку дим розбавляється вентилюцьому, однак, однорідний фільтруючий матеріал ючим повітрям, що попадає у фільтр по двох каможе складатися з різних ділянок з різними фільтналах: по-перше, повітрям, що проходить через руючими матеріалами, як, наприклад, матеріал, мундштуковий папір 22 і по канавках 20, і, пощо фільтрує, описаного нижче фільтру з описанидруге, повітрям, що безпосередньо попадає через ми нижче з посиланням на Фіг.4 декількома фільтобгортку 18 у фільтруючий тампон 16. 11 76567 12 За необхідності на зовнішню поверхню мундвикористання запропонованих у винаході фільтрів штукового паперу 22 можна нанести короткі дода(умовно позначених як ВФ) дозволяє виготовляти ткові канавки, відкриті тільки у поверненого в бік сигарети, у яких падіння тиску порівнянне з падінрота кінця фільтру. Ці не з'єднані з вентиляційною ням тиску в сигаретах зі звичайними фільтрами зоною 24 канавки не виконують ніякої реологічної (СФ), а відношення СО/смола істотно знижене. функції, а тільки попереджають курця про наявність канавок у фільтрі 14. Таблиця 1 На Фіг.2 показана залежність відношення СО/смола від вентиляції фільтру для сигарети із СФ ВФ ВФ ВФ ВФ ВФ запропонованим у даному винаході фільтром зі Падіння тиску у фільзвичайною виготовленою з ацетилцелюлози набитрі, мм вод. ст. 72 76 76 74 73 72 вкою, повітронепроникною обгорткою фільтруючоВентиляція фільтру 22,6 0,0 12,0 51,8 57,2 62,1 го тампону й чотирма канавками 20 зазначених Вміст смоли, мг 10,25 12,4 11,7 8,8 7,2 5,7 вище розмірів, які симетрично розподілені по поВміст СО, мг 11,21 13,3 12,1 6,7 4,5 2,9 верхні фільтруючого тампона 16 й, починаючи від Падіння тиску в сигаповерненого до тютюнового стрижня кінця фільтру реті, мм вод.ст. 117 137 121 104 93 93 14, мають довжину, що становить 60% від довжиВідношення 1,09 1,07 1,03 0,76 0,63 0,51 ни фільтру. СО/смола При проведенні дослідів ступінь вентиляції фільтру 14 змінювали від нуля до максимального, Таблиця 2 рівного 70%. З тією метою, щоб при певному ступені вентиляції фільтру вміст смоли у вдихуваному СФ ВФ ВФ ВФ ВФ димі не перевищував 3мг, використовували попеПадіння тиску у фільтрі, редньо перфорований мундштуковий папір з намм вод.ст. 108 90 89 91 89 ступним лазерним перфоруванням на машині для Вентиляція фільтру 43,0 0,0 50,6 58,3 69,1 виготовлення сигарет. При такому ступені вентиВміст смоли, мг 5,6 11,4 7,8 6,1 4,3 ляції фільтру знижувалося й падіння тиску в сигаВміст СО, мг 6,7 13,1 5,8 3,5 1,8 реті. З наведеного графіка видно, що відношення Падіння тиску в сигареті, СО/смола змінюється обернено пропорційно стумм вод.ст. 112 144 114 110 107 пеню вентиляції фільтру. Відношення СО/смола 1,19 1,15 0,74 0,57 0,42 На Фіг.2 для порівняння круглими точками позначені значення вимірюваних величин для звиТаблиця 3 чайного фільтру з моноацетатною набивкою без канавок, а квадратами показані значення вимірюСФ ВФ ВФ ВФ ВФ ваних величин для запропонованого у винаході Падіння тиску у фільтрі, фільтру 14 такої ж конструкції й таких же розмірів, мм вод.ст. 124 100 98 99 98 що й звичайний фільтр. Вентиляція фільтру 56,7 0,0 45,2 51,1 62,5 З наведених графіків видно, що запропоноваВміст смоли, мг 3,33 8,8 6,3 5,2 4,4 ний у винаході фільтр 14 знижує вміст СО у вдихуваному димі в порівнянні зі вмістом смоли, тобто Вміст СО, мг 4,24 11,3 5,4 3,6 2,6 відношення СО/смола, з 1,4 до 0,7, тоді як фільтр Падіння тиску в сигареті, без канавок зі звичайною вентиляцією дозволяє мм вод.ст. 107 144 125 121 120 знизити відношення СО/смола тільки до 1,12. Відношення СО/смола 1,27 1,28 0,86 0,69 0,59 Таким чином, запропонований у винаході фільтр 14 при відповідному ступені проникності На Фіг.3 показаний поздовжній розріз запропомундштукового паперу 22 дозволяє знизити віднованого у винаході фільтру 14, окремі елементи ношення СО/смола до рівня більш низького, ніж якого позначені тими ж позиціями, що й на Фіг.1, рівень, встановлений новими нормами. де фільтр показаний разом з тютюновим стрижнем Додаткові дослідження сигарет із запропоно12. Обгортка 18 фільтруючого тампона 16 має діваними у винаході фільтрами показали аналогічні лянку 26 з нанесеним на нього порошком активорезультати для різних тютюнових сумішей тютюваного вугілля. Канавки 20 виконані в обгортці 18 нового стрижня сигарети. У таблицях 1-3 наведені фільтруючого тампона після обгортки фільтруючорезультати досліджень трьох наявних у продажі го тампона 16. Виконаний у такий спосіб фільтр, сортів сигарет із запропонованими в даному винапоказаний на Фіг.3, являє собою єдиний елемент. ході фільтрами. У тютюновому димі відповідних Інший варіант виконання фільтра показаний на сигарет зі звичайними фільтрами містилося близьФіг.4. На відміну від попереднього варіанту в цьоко 10мг, 6мг й 3мг смоли відповідно. Всі вимірюму варіанті фільтруючий тампон складається з вання проводилися відповідно до стандартів DIN трьох секцій, а саме, секції з канавками 20, "далта ISO. матинської" вугільної секції 28, що містить частинВикористані при випробуваннях фільтри мали ки активованого вугілля, розподілені в ацетилцечотири канавки довжиною 17 мм, шириною близьлюлозній набивці, і секції 30 зі звичайною ко 1,5мм і глибиною 0,5-1мм. Обгортка фільтруюнабивкою з ацетилцелюлози. Всі три секції фільтчого тампона була повітронепроникною й не мала руючого тампона можна огорнути однією обгортдодаткової вентиляції. кою з виконаними у відповідному місці канавками. Результати дослідів з усією очевидністю свідВ іншому варіанті здійснення винаходу пропонучать про те, що при певному ступені вентиляції ється використати канавки, виконані на зовнішній 13 76567 14 поверхні секції фільтруючого тампона, виготовлевентиляційні канавки можна виконати нагріванням ної із пресованого не потребуючої обгортки ацетаі на поверхні секції, що містить вугілля, і тому затного волокна, або на поверхні обгортки секції з пропоноване у винаході рішення можна з успіхом ацетилцелюлозною набивкою. У цьому варіанті всі використати для розробки нових сигарет. три секції тампону потім з'єднують та огортають На закінчення необхідно відзначити, що наявще одним шаром обгортки (на кресленнях не поканість у тютюні різних добавок впливає й на інші зана). летучі компоненти тютюну й може виявитися осоПоказані на Фіг.3 й 4 варіанти дозволяють унибливо доцільним для видалення з тютюнового кнути проблем, що виникають при формуванні диму деяких із цих компонентів, перелік яких предканавок на поверхні секції фільтру, що містить ставлений в Hoffman [див. D. Hoffman, I. Hoffman, порошок, і пов'язаних з ушкодженням порошку при "Tobacco Smoke Components", Beitrage zur контакті з елементами форми, що нагрівають. ОдTabakforschung International 18, 1998, с.49]. нак при використанні термопластичної обгортки Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
