Лампа на основі світлодіодного модуля acrich2 комбінована

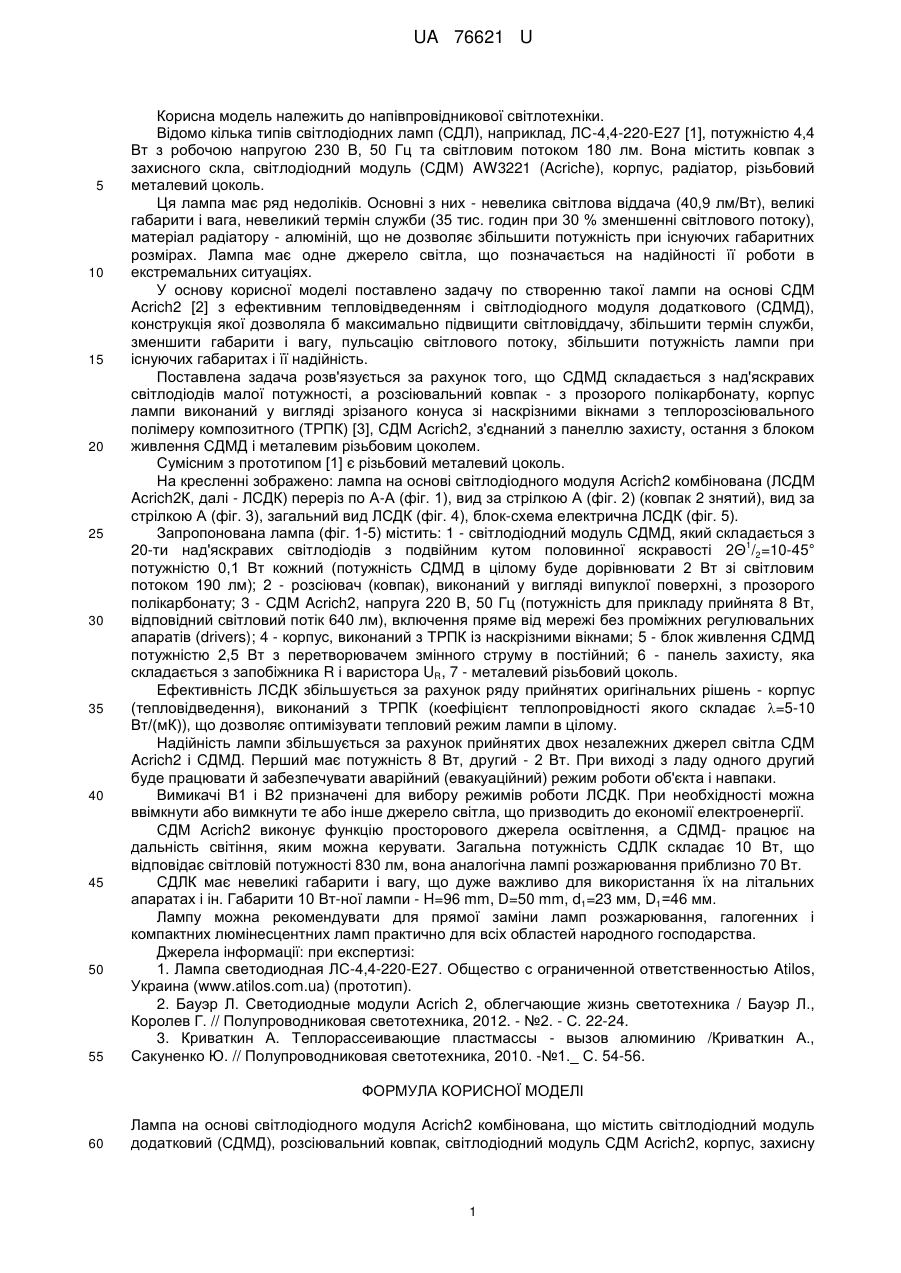

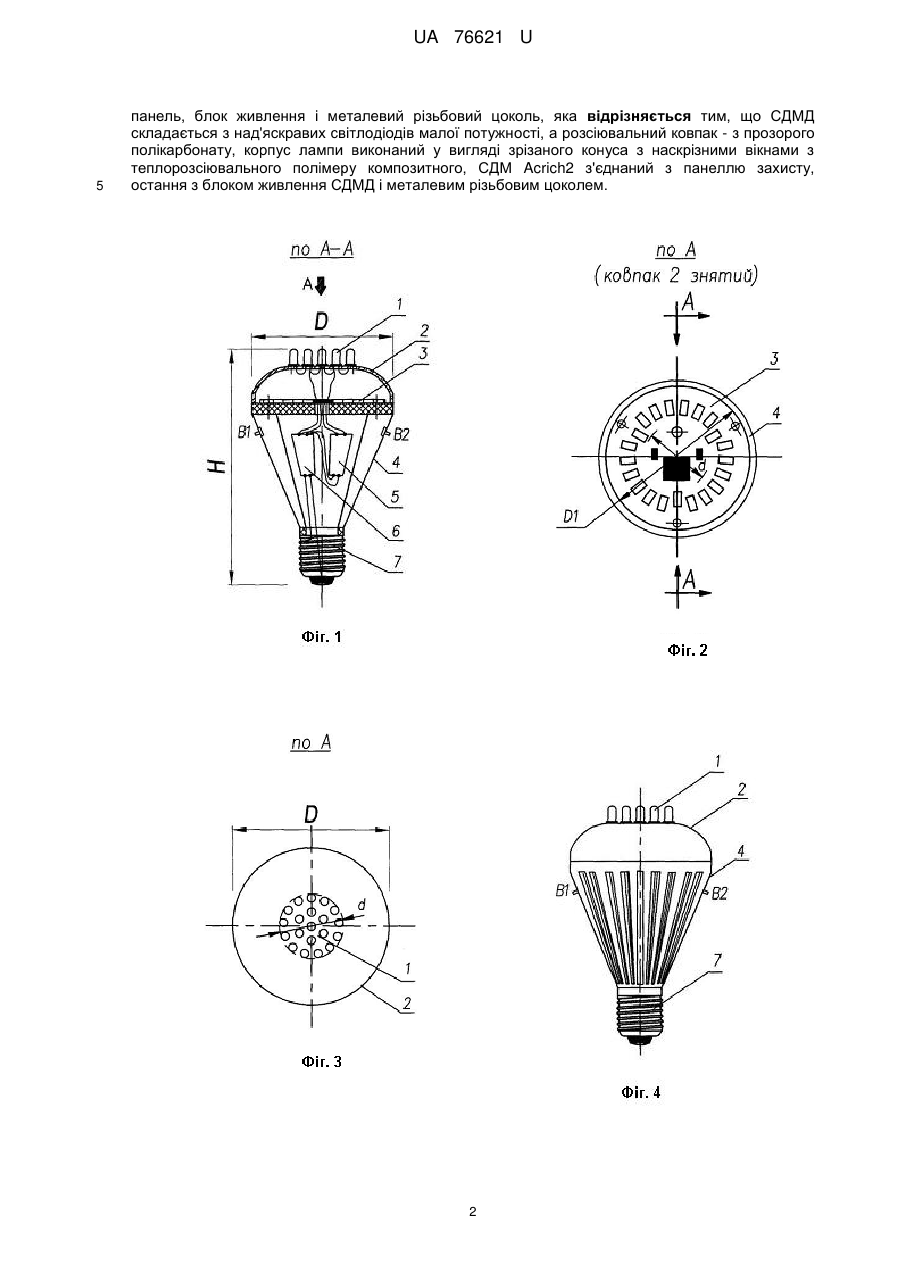

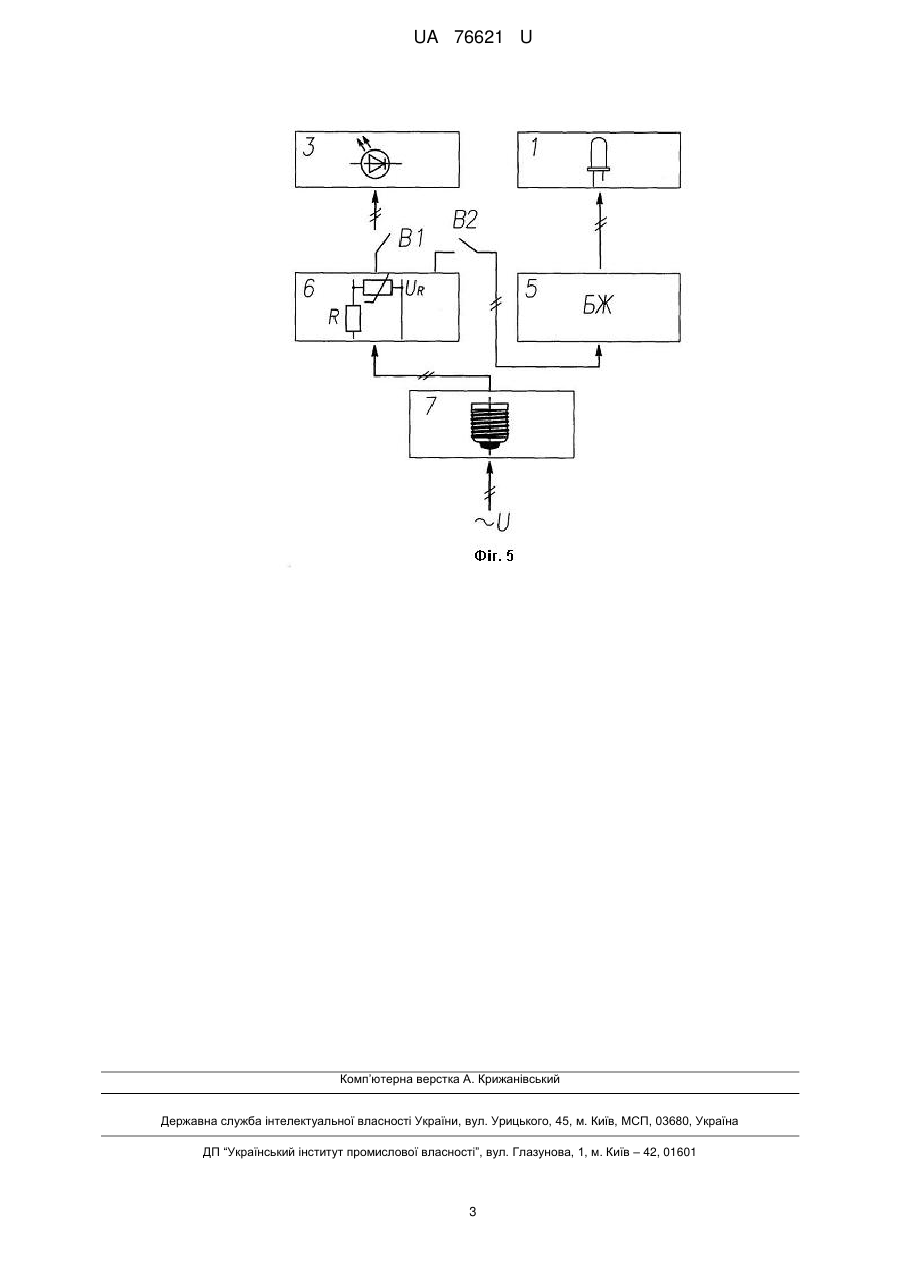

Реферат: UA 76621 U UA 76621 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки. Відомо кілька типів світлодіодних ламп (СДЛ), наприклад, ЛС-4,4-220-Е27 [1], потужністю 4,4 Вт з робочою напругою 230 В, 50 Гц та світловим потоком 180 лм. Вона містить ковпак з захисного скла, світлодіодний модуль (СДМ) AW3221 (Acriche), корпус, радіатор, різьбовий металевий цоколь. Ця лампа має ряд недоліків. Основні з них - невелика світлова віддача (40,9 лм/Вт), великі габарити і вага, невеликий термін служби (35 тис. годин при 30 % зменшенні світлового потоку), матеріал радіатору - алюміній, що не дозволяє збільшити потужність при існуючих габаритних розмірах. Лампа має одне джерело світла, що позначається на надійності її роботи в екстремальних ситуаціях. У основу корисної моделі поставлено задачу по створенню такої лампи на основі СДМ Acrich2 [2] з ефективним тепловідведенням і світлодіодного модуля додаткового (СДМД), конструкція якої дозволяла б максимально підвищити світловіддачу, збільшити термін служби, зменшити габарити і вагу, пульсацію світлового потоку, збільшити потужність лампи при існуючих габаритах і її надійність. Поставлена задача розв'язується за рахунок того, що СДМД складається з над'яскравих світлодіодів малої потужності, а розсіювальний ковпак - з прозорого полікарбонату, корпус лампи виконаний у вигляді зрізаного конуса зі наскрізними вікнами з теплорозсіювального полімеру композитного (ТРПК) [3], СДМ Acrich2, з'єднаний з панеллю захисту, остання з блоком живлення СДМД і металевим різьбовим цоколем. Сумісним з прототипом [1] є різьбовий металевий цоколь. На кресленні зображено: лампа на основі світлодіодного модуля Acrich2 комбінована (ЛСДМ Acrich2К, далі - ЛСДК) переріз по А-А (фіг. 1), вид за стрілкою А (фіг. 2) (ковпак 2 знятий), вид за стрілкою А (фіг. 3), загальний вид ЛСДК (фіг. 4), блок-схема електрична ЛСДК (фіг. 5). Запропонована лампа (фіг. 1-5) містить: 1 - світлодіодний модуль СДМД, який складається з 1 20-ти над'яскравих світлодіодів з подвійним кутом половинної яскравості 2Θ /2=10-45° потужністю 0,1 Вт кожний (потужність СДМД в цілому буде дорівнювати 2 Вт зі світловим потоком 190 лм); 2 - розсіювач (ковпак), виконаний у вигляді випуклої поверхні, з прозорого полікарбонату; 3 - СДМ Acrich2, напруга 220 В, 50 Гц (потужність для прикладу прийнята 8 Вт, відповідний світловий потік 640 лм), включення пряме від мережі без проміжних регулювальних апаратів (drivers); 4 - корпус, виконаний з ТРПК із наскрізними вікнами; 5 - блок живлення СДМД потужністю 2,5 Вт з перетворювачем змінного струму в постійний; 6 - панель захисту, яка складається з запобіжника R і варистора UR, 7 - металевий різьбовий цоколь. Ефективність ЛСДК збільшується за рахунок ряду прийнятих оригінальних рішень - корпус (тепловідведення), виконаний з ТРПК (коефіцієнт теплопровідності якого складає =5-10 Вт/(мК)), що дозволяє оптимізувати тепловий режим лампи в цілому. Надійність лампи збільшується за рахунок прийнятих двох незалежних джерел світла СДМ Acrich2 і СДМД. Перший має потужність 8 Вт, другий - 2 Вт. При виході з ладу одного другий буде працювати й забезпечувати аварійний (евакуаційний) режим роботи об'єкта і навпаки. Вимикачі В1 і В2 призначені для вибору режимів роботи ЛСДК. При необхідності можна ввімкнути або вимкнути те або інше джерело світла, що призводить до економії електроенергії. СДМ Acrich2 виконує функцію просторового джерела освітлення, а СДМД- працює на дальність світіння, яким можна керувати. Загальна потужність СДЛК складає 10 Вт, що відповідає світловій потужності 830 лм, вона аналогічна лампі розжарювання приблизно 70 Вт. СДЛК має невеликі габарити і вагу, що дуже важливо для використання їх на літальних апаратах і ін. Габарити 10 Вт-ної лампи - H=96 mm, D=50 mm, d1=23 мм, D1=46 мм. Лампу можна рекомендувати для прямої заміни ламп розжарювання, галогенних і компактних люмінесцентних ламп практично для всіх областей народного господарства. Джерела інформації: при експертизі: 1. Лампа светодиодная ЛС-4,4-220-Е27. Общество с ограниченной ответственностью Atilos, Украина (www.atilos.com.ua) (прототип). 2. Бауэр Л. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - №2. - С. 22-24. 3. Криваткин А. Теплорассеивающие пластмассы - вызов алюминию /Криваткин Α., Сакуненко Ю. // Полупроводниковая светотехника, 2010. -№1._ С. 54-56. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Лампа на основі світлодіодного модуля Acrich2 комбінована, що містить світлодіодний модуль додатковий (СДМД), розсіювальний ковпак, світлодіодний модуль СДМ Acrich2, корпус, захисну 1 UA 76621 U 5 панель, блок живлення і металевий різьбовий цоколь, яка відрізняється тим, що СДМД складається з над'яскравих світлодіодів малої потужності, а розсіювальний ковпак - з прозорого полікарбонату, корпус лампи виконаний у вигляді зрізаного конуса з наскрізними вікнами з теплорозсіювального полімеру композитного, СДМ Acrich2 з'єднаний з панеллю захисту, остання з блоком живлення СДМД і металевим різьбовим цоколем. 2 UA 76621 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
