Ємність для набору сипучих речовин

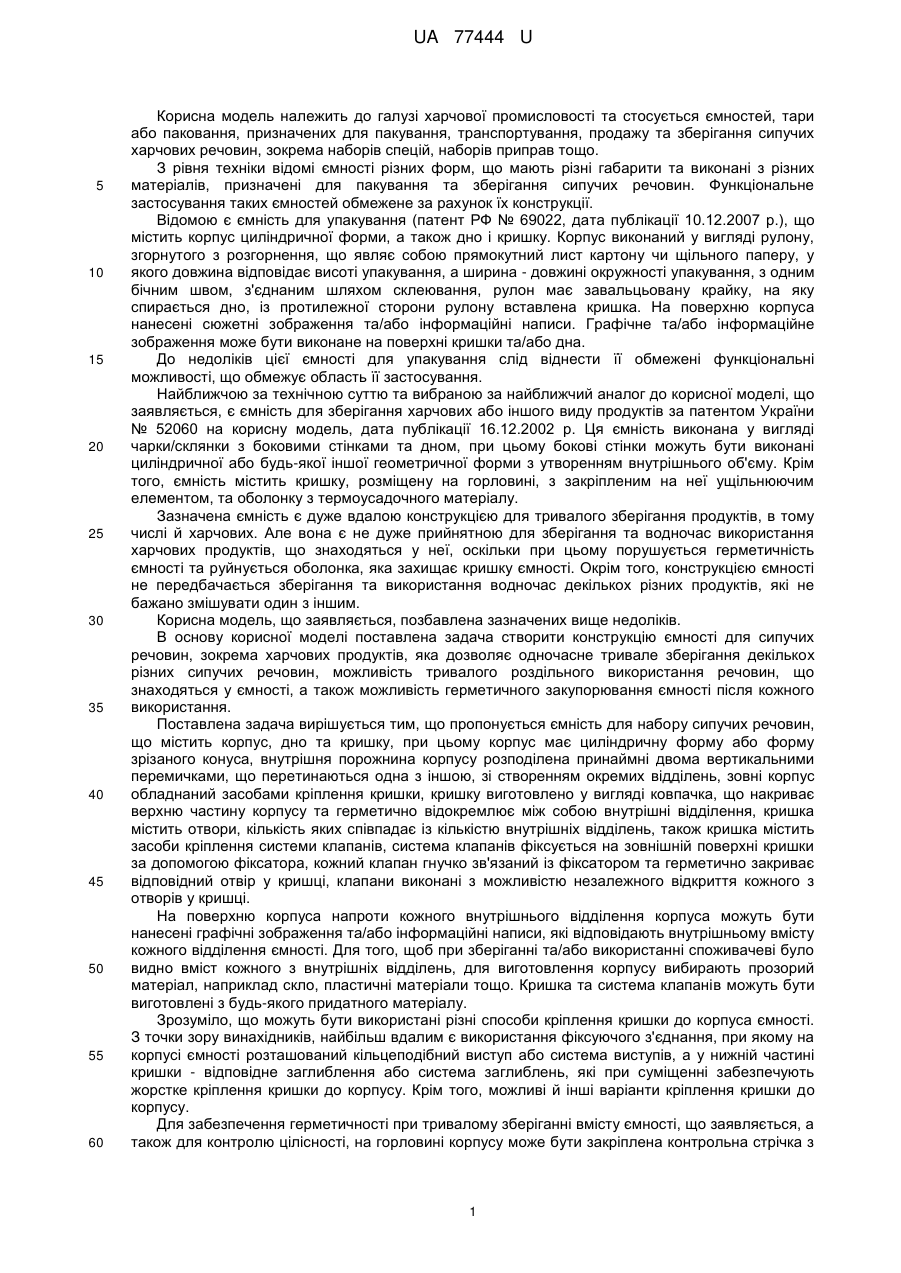

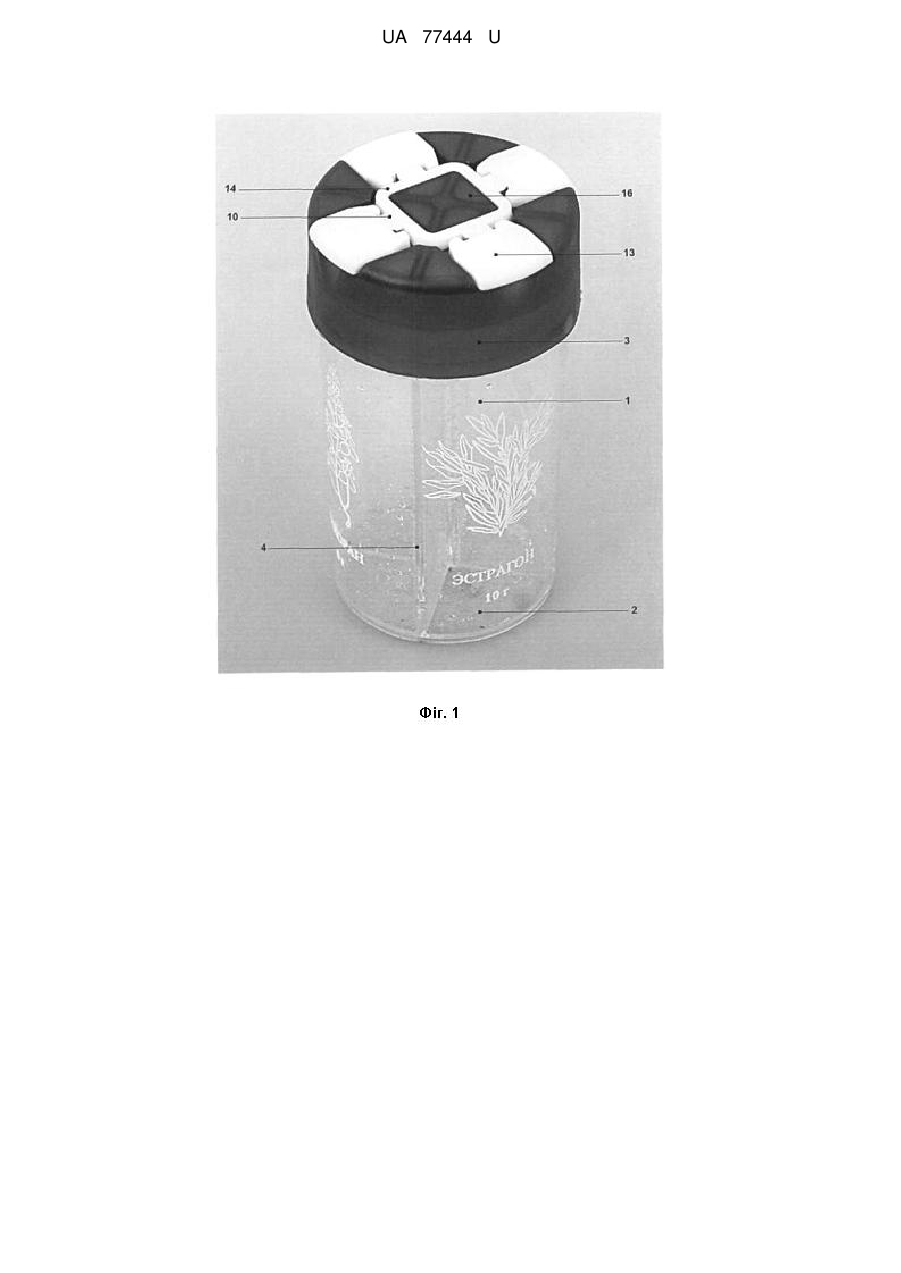

Реферат: Ємність для набору сипучих речовин містить корпус, дно та кришку. Корпус має циліндричну форму або форму зрізаного конуса, внутрішня порожнина корпусу розподілена принаймні двома вертикальними перемичками, що перетинаються одна з іншою, на окремі відділення, зовні корпус обладнаний засобами кріплення кришки, кришку виготовлено у вигляді ковпачка, що накриває верхню частину корпусу та герметично відокремлює між собою внутрішні відділення, кришка містить отвори, кількість яких співпадає із кількістю внутрішніх відділень, та засоби кріплення системи клапанів. UA 77444 U (12) UA 77444 U UA 77444 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі харчової промисловості та стосується ємностей, тари або паковання, призначених для пакування, транспортування, продажу та зберігання сипучих харчових речовин, зокрема наборів спецій, наборів приправ тощо. З рівня техніки відомі ємності різних форм, що мають різні габарити та виконані з різних матеріалів, призначені для пакування та зберігання сипучих речовин. Функціональне застосування таких ємностей обмежене за рахунок їх конструкції. Відомою є ємність для упакування (патент РФ № 69022, дата публікації 10.12.2007 p.), що містить корпус циліндричної форми, а також дно і кришку. Корпус виконаний у вигляді рулону, згорнутого з розгорнення, що являє собою прямокутний лист картону чи щільного паперу, у якого довжина відповідає висоті упакування, а ширина - довжині окружності упакування, з одним бічним швом, з'єднаним шляхом склеювання, рулон має завальцьовану крайку, на яку спирається дно, із протилежної сторони рулону вставлена кришка. На поверхню корпуса нанесені сюжетні зображення та/або інформаційні написи. Графічне та/або інформаційне зображення може бути виконане на поверхні кришки та/або дна. До недоліків цієї ємності для упакування слід віднести її обмежені функціональні можливості, що обмежує область її застосування. Найближчою за технічною суттю та вибраною за найближчий аналог до корисної моделі, що заявляється, є ємність для зберігання харчових або іншого виду продуктів за патентом України № 52060 на корисну модель, дата публікації 16.12.2002 р. Ця ємність виконана у вигляді чарки/склянки з боковими стінками та дном, при цьому бокові стінки можуть бути виконані циліндричної або будь-якої іншої геометричної форми з утворенням внутрішнього об'єму. Крім того, ємність містить кришку, розміщену на горловині, з закріпленим на неї ущільнюючим елементом, та оболонку з термоусадочного матеріалу. Зазначена ємність є дуже вдалою конструкцією для тривалого зберігання продуктів, в тому числі й харчових. Але вона є не дуже прийнятною для зберігання та водночас використання харчових продуктів, що знаходяться у неї, оскільки при цьому порушується герметичність ємності та руйнується оболонка, яка захищає кришку ємності. Окрім того, конструкцією ємності не передбачається зберігання та використання водночас декількох різних продуктів, які не бажано змішувати один з іншим. Корисна модель, що заявляється, позбавлена зазначених вище недоліків. В основу корисної моделі поставлена задача створити конструкцію ємності для сипучих речовин, зокрема харчових продуктів, яка дозволяє одночасне тривале зберігання декількох різних сипучих речовин, можливість тривалого роздільного використання речовин, що знаходяться у ємності, а також можливість герметичного закупорювання ємності після кожного використання. Поставлена задача вирішується тим, що пропонується ємність для набору сипучих речовин, що містить корпус, дно та кришку, при цьому корпус має циліндричну форму або форму зрізаного конуса, внутрішня порожнина корпусу розподілена принаймні двома вертикальними перемичками, що перетинаються одна з іншою, зі створенням окремих відділень, зовні корпус обладнаний засобами кріплення кришки, кришку виготовлено у вигляді ковпачка, що накриває верхню частину корпусу та герметично відокремлює між собою внутрішні відділення, кришка містить отвори, кількість яких співпадає із кількістю внутрішніх відділень, також кришка містить засоби кріплення системи клапанів, система клапанів фіксується на зовнішній поверхні кришки за допомогою фіксатора, кожний клапан гнучко зв'язаний із фіксатором та герметично закриває відповідний отвір у кришці, клапани виконані з можливістю незалежного відкриття кожного з отворів у кришці. На поверхню корпуса напроти кожного внутрішнього відділення корпуса можуть бути нанесені графічні зображення та/або інформаційні написи, які відповідають внутрішньому вмісту кожного відділення ємності. Для того, щоб при зберіганні та/або використанні споживачеві було видно вміст кожного з внутрішніх відділень, для виготовлення корпусу вибирають прозорий матеріал, наприклад скло, пластичні матеріали тощо. Кришка та система клапанів можуть бути виготовлені з будь-якого придатного матеріалу. Зрозуміло, що можуть бути використані різні способи кріплення кришки до корпуса ємності. З точки зору винахідників, найбільш вдалим є використання фіксуючого з'єднання, при якому на корпусі ємності розташований кільцеподібний виступ або система виступів, а у нижній частині кришки - відповідне заглиблення або система заглиблень, які при суміщенні забезпечують жорстке кріплення кришки до корпусу. Крім того, можливі й інші варіанти кріплення кришки до корпусу. Для забезпечення герметичності при тривалому зберіганні вмісту ємності, що заявляється, а також для контролю цілісності, на горловині корпусу може бути закріплена контрольна стрічка з 1 UA 77444 U 5 10 15 20 25 30 35 40 45 50 55 60 цупкого паперу, фольги або іншого придатного матеріалу. Перед першим використанням з ємності знімають кришку, вилучають контрольну стрічку та встановлюють кришку на місце. Окрім цього, ємності можуть потрапляти до споживачів порожніми, тобто без заповнення вмісту внутрішніх відділень. У такому випадку споживачі самостійно заповнюють відповідні відділення ємності необхідними сипучими продуктами. Пристрій за корисною моделлю, що заявляється, у порівнянні із найближчим аналогом відрізняється сукупністю ознак. Зокрема це стосується конструктивних особливостей: кріплення кришки до корпусу, розділення внутрішньої порожнини корпусу на декілька окремих відділень призначених для розміщення в них різних сипучих речовин, наявність системи клапанів, закріплених на кришці, виконаних з можливістю окремого відривання кожного з них. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації ємності для набору сипучих речовин, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд ємності для набору сипучих речовин; Фіг. 2 - внутрішній вигляд кришки для ємності для набору сипучих речовин; Фіг. 3 - загальний вигляд корпусу ємності для набору сипучих речовин без кришки; Фіг. 4 - загальний вигляд системи клапанів до кришки. Ємність для набору сипучих речовин містить корпус 1, дно 2 та кришку 3, при цьому корпус 1 має циліндричну форму або форму зрізаного конуса. Внутрішня порожнина корпусу 1 розподілена принаймні двома вертикальними перемичками 4, що перетинаються одна з іншою, на окремі відділення 5. Зовні корпус 1 обладнаний засобами кріплення кришки 6 у вигляді системи кільцеподібних виступів, а кришка 3 містить відповідні кільцеподібні заглиблення 7. Кришку 3 виготовлено у вигляді ковпачка, що накриває верхню частину корпусу 1 та герметично відокремлює між собою внутрішні відділення 5 за допомогою розташованих на зворотному боці кришки 3 ущільнювачів, виконаних у вигляді попарних паралельних виступів 8, що перетинаються. Між кожною парою паралельних виступів 8 утворюється заглиблення 9, ширина якого відповідає товщині стінці перемички 4 та в які заходить верхня частина перемичок 4. Зовні на кришці 3 змонтована система клапанів 10 для забезпечення доступу до відділень 5 ємності. На кришці 3 виготовлені отвори 11, кількість яких співпадає із кількістю внутрішніх відділень 5, поряд з кожним з яких виготовлені принаймні два отвори 12 для фіксації кожного окремого клапана 13. Система клапанів 10 складається з центральної рамки 14, усередині якої виготовлений прямокутний отвір 15 для кріплення її на кришці 3, яка містить відповідний центральний прямокутний виступ 16. Для додаткової фіксації системи клапанів 10 на кришці 3 напроти кожної сторони прямокутного виступу 16 виконані отвори 17, у які входять виступи 18 розташовані у нижній частині центральної рамки 14 системи клапанів 10. До центральної рамки 14 системи клапанів 10 гнучко кріпляться клапани 13, кожний з яких складається з кришки клапана 19, заглушки 20 виготовленої у вигляді циліндричної втулки зі скошеним кінцем та прикріпленої другим кінцем до кришки клапана 19, та фіксаторів 21, які входять до отворів 12 у кришці 3 та фіксують клапан 13 на кришці 3. Відповідно заглушка клапана 20 входить до отвору 11 на кришці 3 та герметично закриває доступ до внутрішнього відділення 5. Кожний клапан 13 виконаний з можливістю незалежного відкриття кожного з отворів 11 на кришці 3, тобто забезпечує незалежний доступ до вмісту внутрішнього відділення 5 ємності. На поверхню корпуса напроти кожного внутрішнього відділення корпуса 1 можуть бути нанесені графічні зображення та/або інформаційні написи, які відповідають внутрішньому вмісту кожного відділення 5 ємності. Ємність для набору сипучих речовин, що заявляється, використовується в такий спосіб. У випадку, коли внутрішні відділення 5 ємності заповнені сипучими речовинами виробником, перед першим застосуванням споживач знімає кришку 3 з корпуса 1 ємності та вилучає контрольну стрічку (не показана), що забезпечує герметичність та цілісність продуктів. У випадку придбання ємності порожньою, тобто без заповнення її внутрішніх відділень 5 сипучими речовинами, споживач так само знімає кришку 3 з корпуса 1 ємності та заповнює внутрішні відділення 5 необхідними сипучими речовинами за своїм смаком, наприклад різними спеціями та/або приправами. Після встановлення кришки 3 на місце на корпусі 1 ємності та фіксації її за допомогою системи кільцеподібних виступів 6 на корпусі 1 та відповідних кільцеподібних заглиблень 7 на кришці 3 ємність готова для застосування. Для отримання необхідної дози сипучої речовини, що міститься у одному з внутрішніх відділень 5 ємності, споживач відкриває відповідний клапан 13 шляхом підняття кришки клапана 19, звільнюючи при цьому фіксатори 21. При цьому звільняється доступ до внутрішнього відділення 5 через отвір 11 у кришці 3. Клапан 13 завдяки гнучкому зв'язку із центральною рамкою 14 системи клапанів 10 залишається на ємності у піднятому положенні. Інші клапани 13 2 UA 77444 U 5 10 знаходяться у закритому положенні, завдяки чому при нахилянні ємності висипається сипуча речовина тільки з того відділення 5, в якому відкрито клапан 13. Після застосування ємності клапан 13 повертають на його місце, закриваючи отвір 11 внутрішнього відділення 5 з фіксацією клапана 13 за допомогою фіксаторів 21, які входять до отворів 12 у кришці 3. Далі можна використовувати речовину з іншого відділення 5. Таким чином, пропонована ємність для набору сипучих речовин забезпечує одночасне тривале зберігання декількох різних сипучих речовин, можливість тривалого роздільного використання речовин, що знаходяться у ємності, а також можливість герметичного закупорювання ємності після кожного використання. Така ємність дозволяє багаторазове використання, тобто після закінчення вмісту будь-якої речовини, що знаходиться в одному або у всіх відділенням, потенційний споживач може їх неодноразово поповнювати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Ємність для набору сипучих речовин, що містить корпус, дно та кришку, яка відрізняється тим, що корпус має циліндричну форму або форму зрізаного конуса, внутрішня порожнина корпусу розподілена принаймні двома вертикальними перемичками, що перетинаються одна з іншою, на окремі відділення, зовні корпус обладнаний засобами кріплення кришки, кришку виготовлено у вигляді ковпачка, що накриває верхню частину корпусу та герметично відокремлює між собою внутрішні відділення, кришка містить отвори, кількість яких співпадає із кількістю внутрішніх відділень, та засоби кріплення системи клапанів, система клапанів фіксується на зовнішній поверхні кришки за допомогою фіксатора, кожний клапан гнучко зв'язаний із фіксатором та герметично закриває відповідний отвір у кришці, клапани виконані з можливістю незалежного відкриття кожного з отворів у кришці. 2. Ємність за п. 1, яка відрізняється тим, що на поверхню корпуса напроти кожного внутрішнього відділення корпуса нанесені графічні зображення та/або інформаційні написи. 3 UA 77444 U 4 UA 77444 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
