Ємність для рідких та сипучих речовин

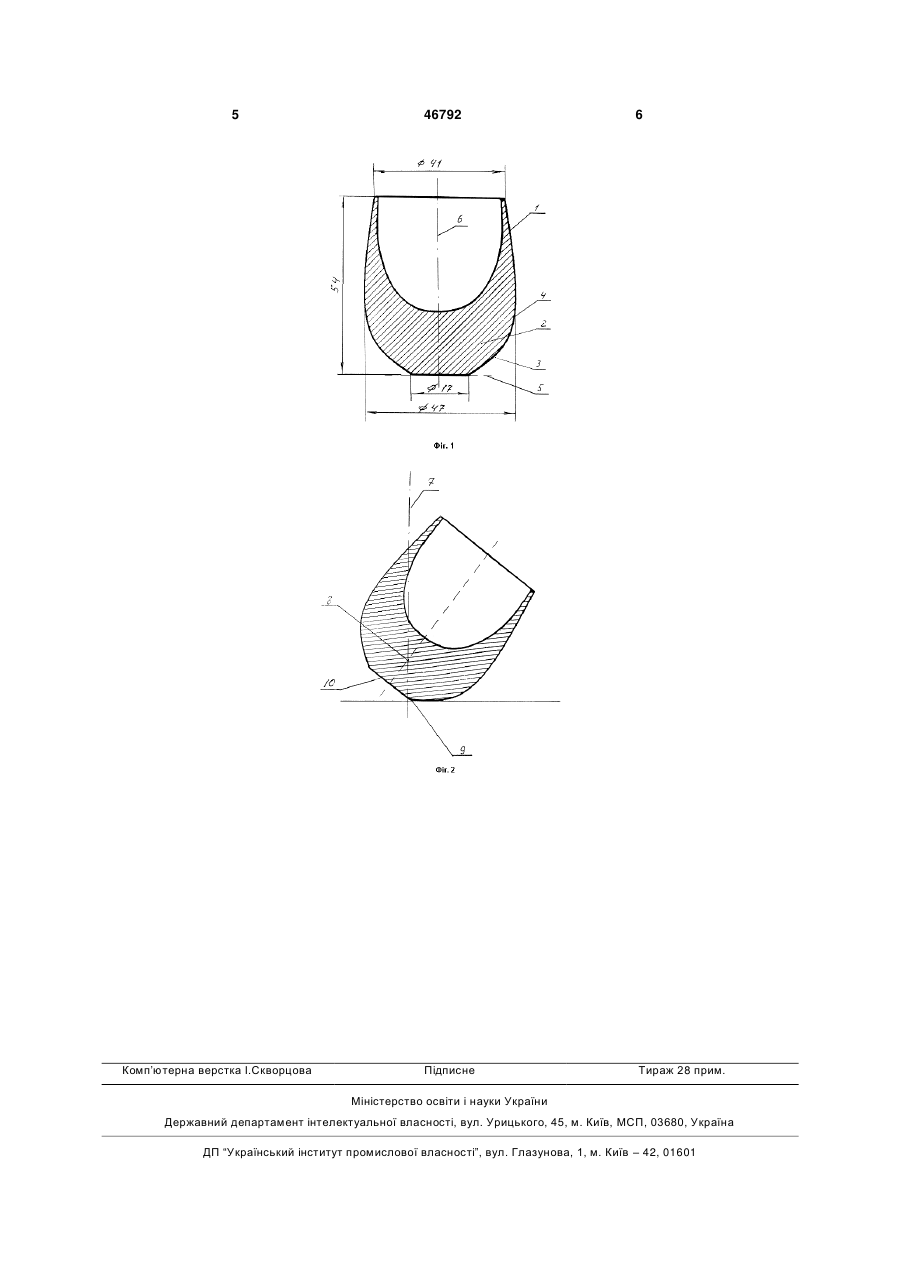

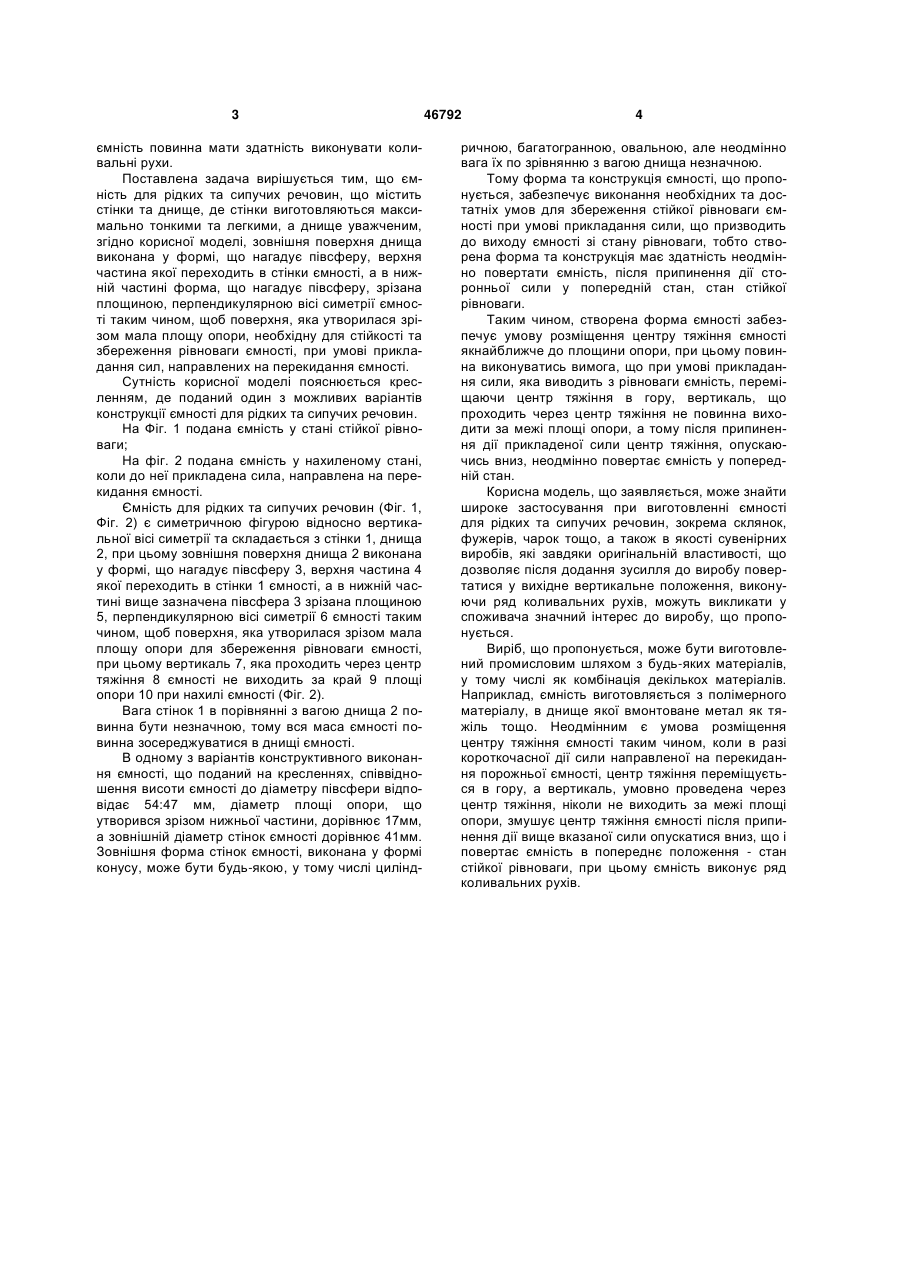

Ємність для рідких та сипучих речовин, що містить стінки та днище, яка відрізняється тим, що зовнішня поверхня днища виконана у формі, що нагадує півсферу, верхня частина якої переходить в стінки ємності, а нижня частина зрізана площиною, перпендикулярною осі симетрії ємності 3 ємність повинна мати здатність виконувати коливальні рухи. Поставлена задача вирішується тим, що ємність для рідких та сипучих речовин, що містить стінки та днище, де стінки виготовляються максимально тонкими та легкими, а днище уважченим, згідно корисної моделі, зовнішня поверхня днища виконана у формі, що нагадує півсферу, верхня частина якої переходить в стінки ємності, а в нижній частині форма, що нагадує півсферу, зрізана площиною, перпендикулярною вісі симетрії ємності таким чином, щоб поверхня, яка утворилася зрізом мала площу опори, необхідну для стійкості та збереження рівноваги ємності, при умові прикладання сил, направлених на перекидання ємності. Сутність корисної моделі пояснюється кресленням, де поданий один з можливих варіантів конструкції ємності для рідких та сипучих речовин. На Фіг. 1 подана ємність у стані стійкої рівноваги; На фіг. 2 подана ємність у нахиленому стані, коли до неї прикладена сила, направлена на перекидання ємності. Ємність для рідких та сипучих речовин (Фіг. 1, Фіг. 2) є симетричною фігурою відносно вертикальної вісі симетрії та складається з стінки 1, днища 2, при цьому зовнішня поверхня днища 2 виконана у формі, що нагадує півсферу 3, верхня частина 4 якої переходить в стінки 1 ємності, а в нижній частині вище зазначена півсфера 3 зрізана площиною 5, перпендикулярною вісі симетрії 6 ємності таким чином, щоб поверхня, яка утворилася зрізом мала площу опори для збереження рівноваги ємності, при цьому вертикаль 7, яка проходить через центр тяжіння 8 ємності не виходить за край 9 площі опори 10 при нахилі ємності (Фіг. 2). Вага стінок 1 в порівнянні з вагою днища 2 повинна бути незначною, тому вся маса ємності повинна зосереджуватися в днищі ємності. В одному з варіантів конструктивного виконання ємності, що поданий на кресленнях, співвідношення висоти ємності до діаметру півсфери відповідає 54:47 мм, діаметр площі опори, що утворився зрізом нижньої частини, дорівнює 17мм, а зовнішній діаметр стінок ємності дорівнює 41мм. Зовнішня форма стінок ємності, виконана у формі конусу, може бути будь-якою, у тому числі цилінд 46792 4 ричною, багатогранною, овальною, але неодмінно вага їх по зрівнянню з вагою днища незначною. Тому форма та конструкція ємності, що пропонується, забезпечує виконання необхідних та достатніх умов для збереження стійкої рівноваги ємності при умові прикладання сили, що призводить до виходу ємності зі стану рівноваги, тобто створена форма та конструкція має здатність неодмінно повертати ємність, після припинення дії сторонньої сили у попередній стан, стан стійкої рівноваги. Таким чином, створена форма ємності забезпечує умову розміщення центру тяжіння ємності якнайближче до площини опори, при цьому повинна виконуватись вимога, що при умові прикладання сили, яка виводить з рівноваги ємність, переміщаючи центр тяжіння в гору, вертикаль, що проходить через центр тяжіння не повинна виходити за межі площі опори, а тому після припинення дії прикладеної сили центр тяжіння, опускаючись вниз, неодмінно повертає ємність у попередній стан. Корисна модель, що заявляється, може знайти широке застосування при виготовленні ємності для рідких та сипучих речовин, зокрема склянок, фужерів, чарок тощо, а також в якості сувенірних виробів, які завдяки оригінальній властивості, що дозволяє після додання зусилля до виробу повертатися у вихідне вертикальне положення, виконуючи ряд коливальних рухів, можуть викликати у споживача значний інтерес до виробу, що пропонується. Виріб, що пропонується, може бути виготовлений промисловим шляхом з будь-яких матеріалів, у тому числі як комбінація декількох матеріалів. Наприклад, ємність виготовляється з полімерного матеріалу, в днище якої вмонтоване метал як тяжіль тощо. Неодмінним є умова розміщення центру тяжіння ємності таким чином, коли в разі короткочасної дії сили направленої на перекидання порожньої ємності, центр тяжіння переміщується в гору, а вертикаль, умовно проведена через центр тяжіння, ніколи не виходить за межі площі опори, змушує центр тяжіння ємності після припинення дії вище вказаної сили опускатися вниз, що і повертає ємність в попереднє положення - стан стійкої рівноваги, при цьому ємність виконує ряд коливальних рухів. 5 Комп’ютерна верстка І.Скворцова 46792 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
