Споруда в.м

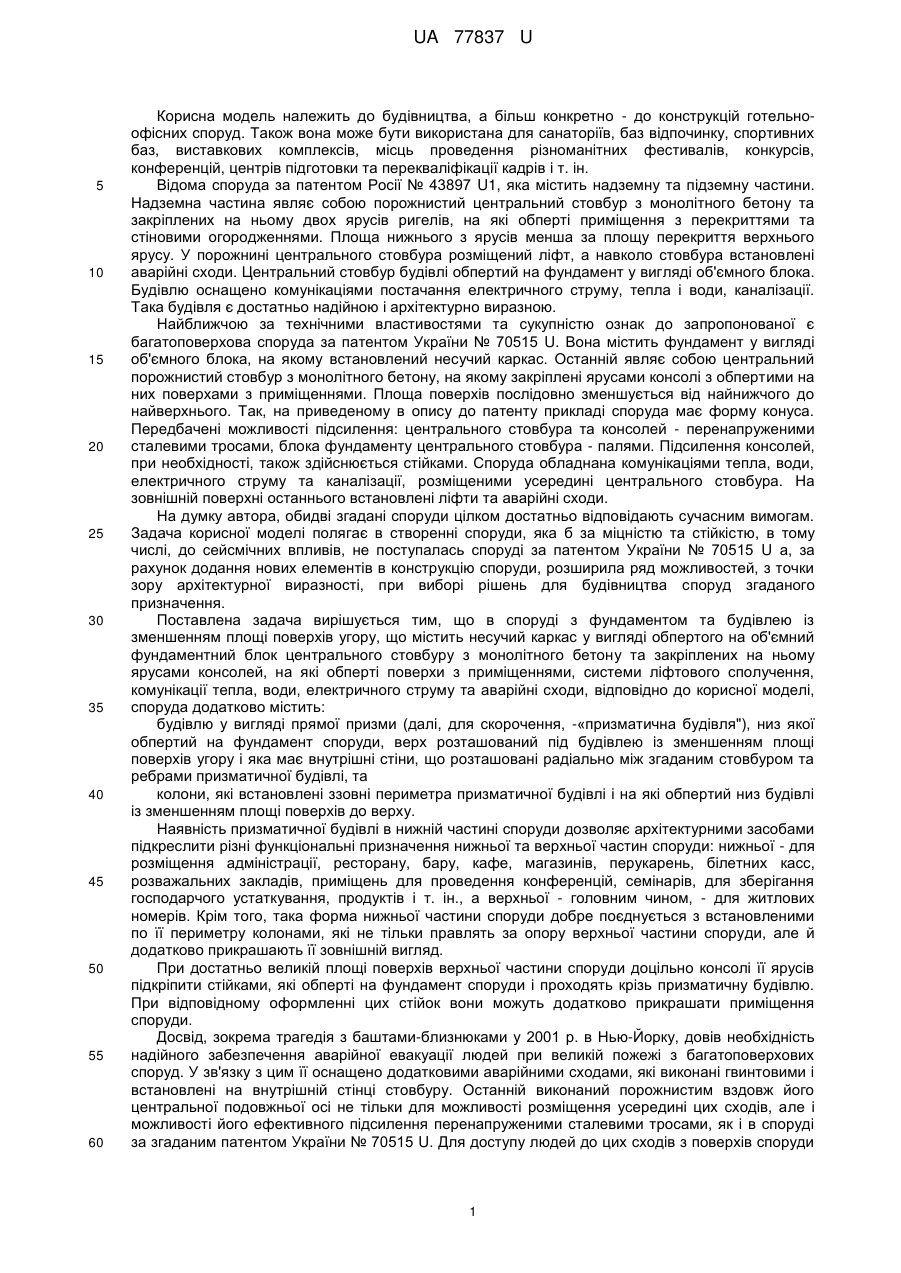

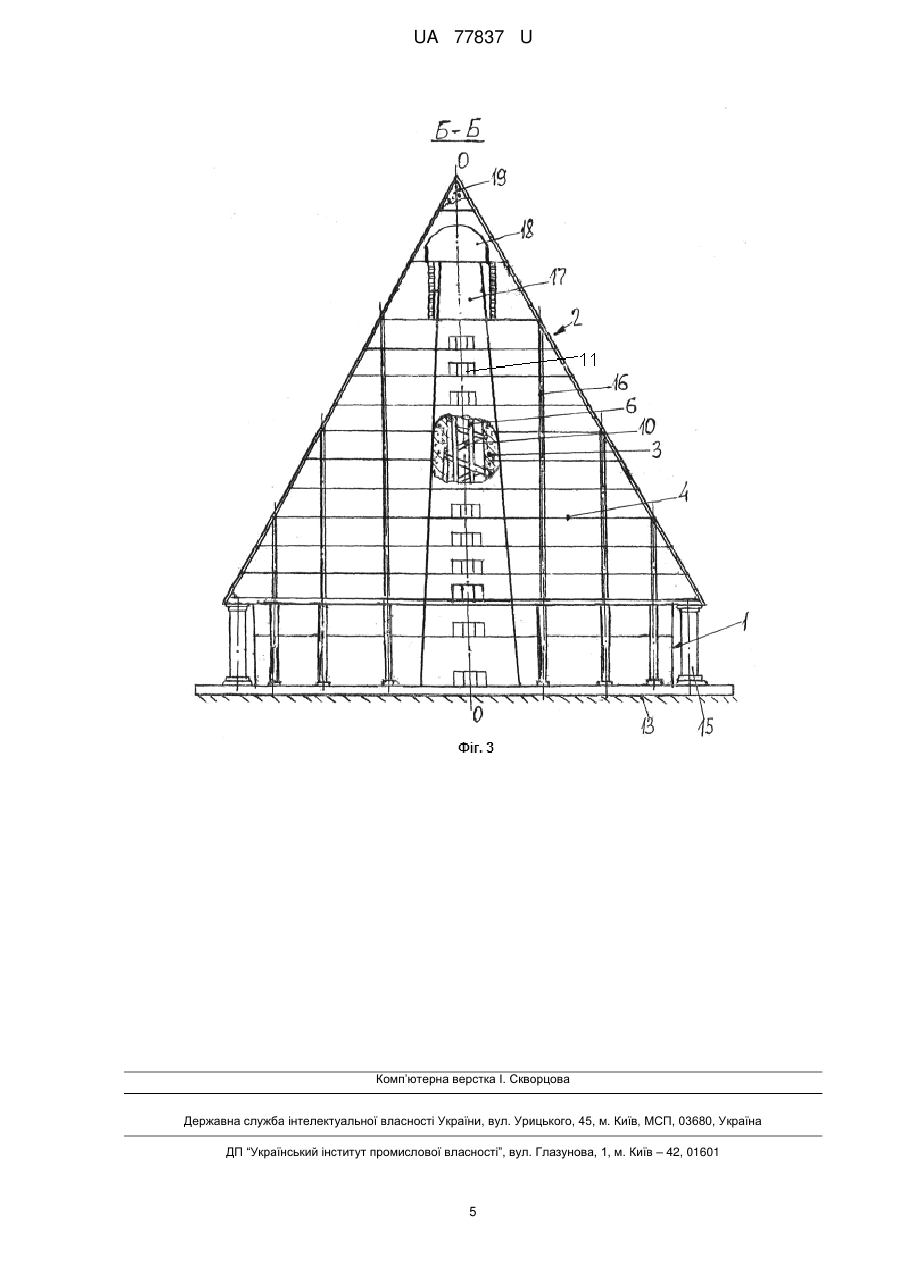

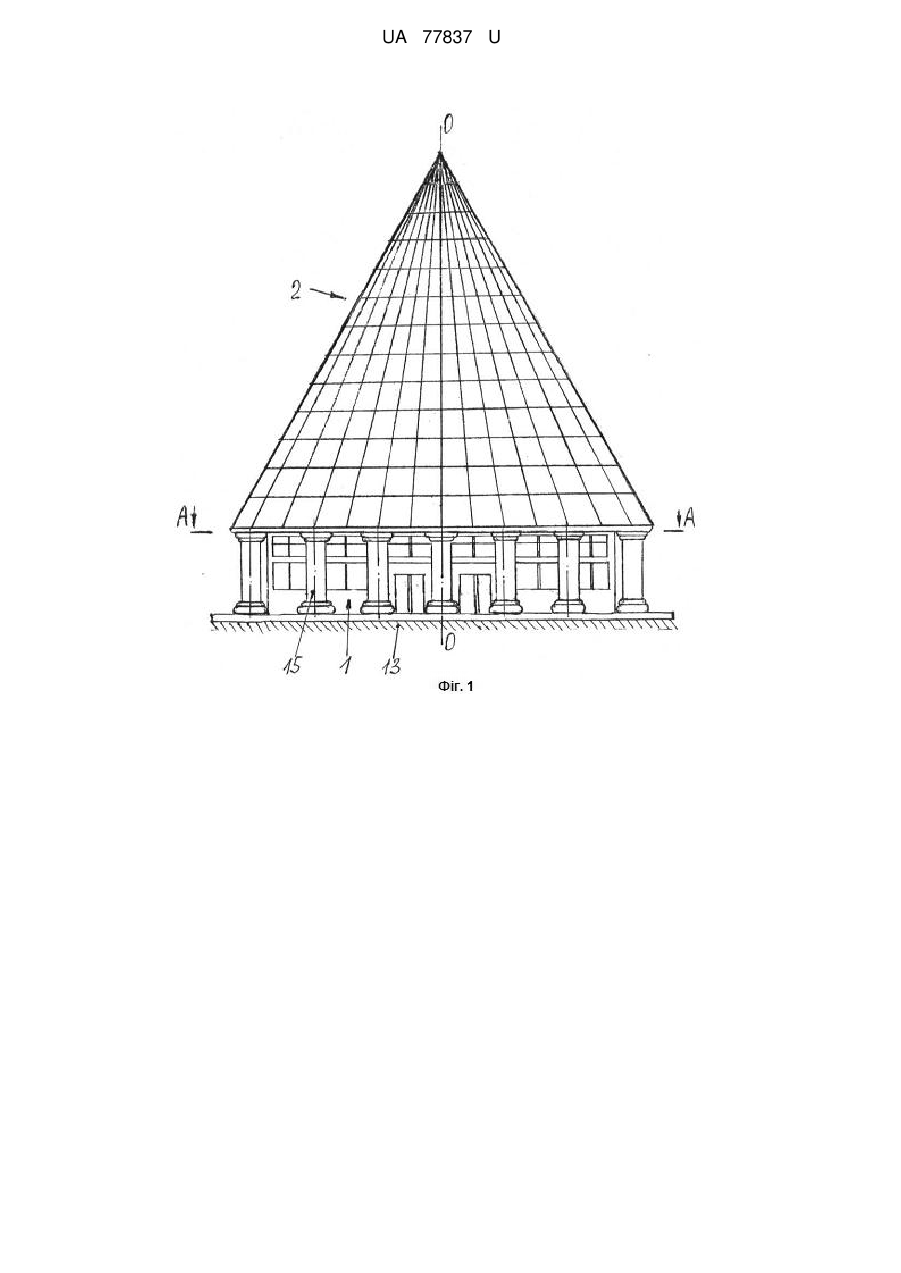

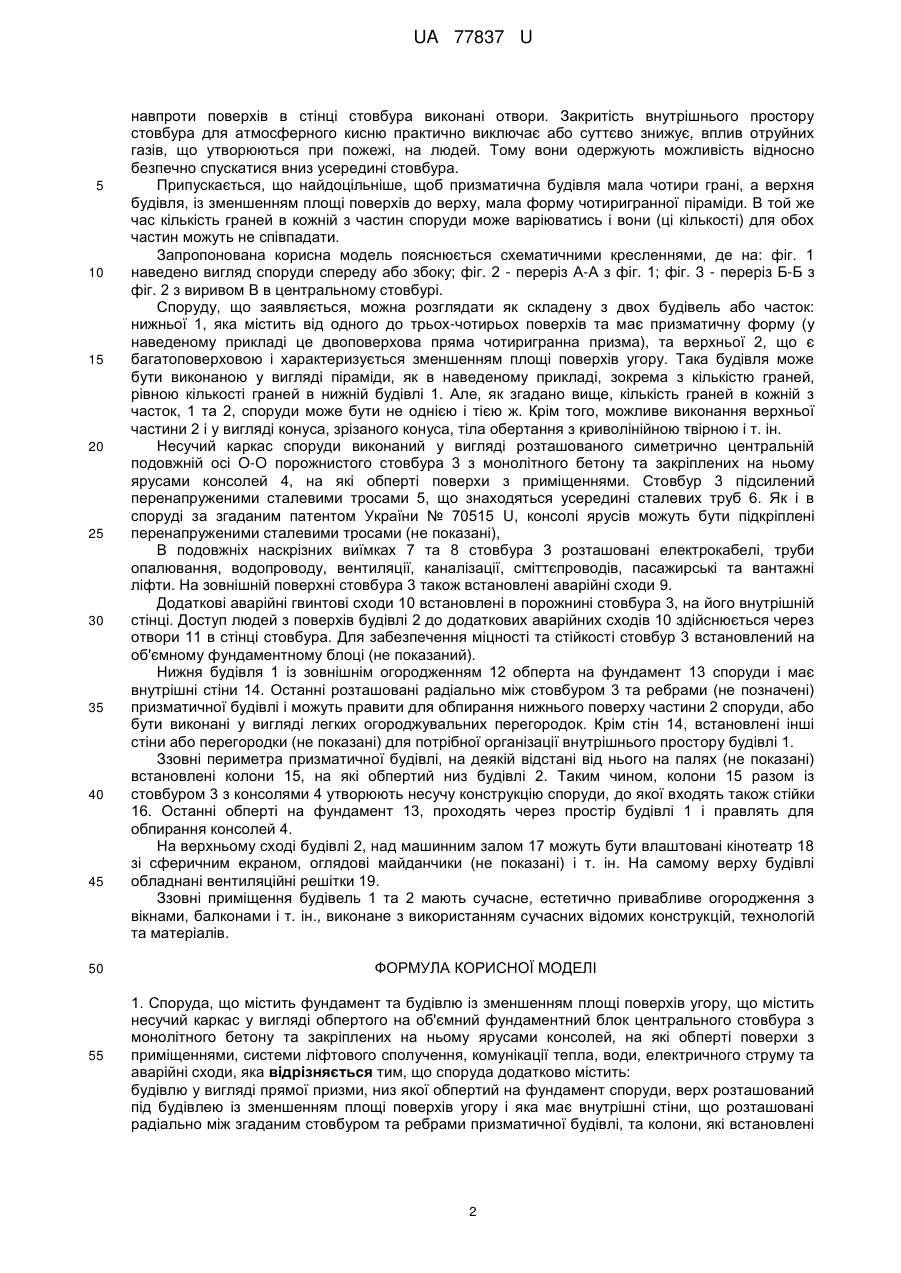

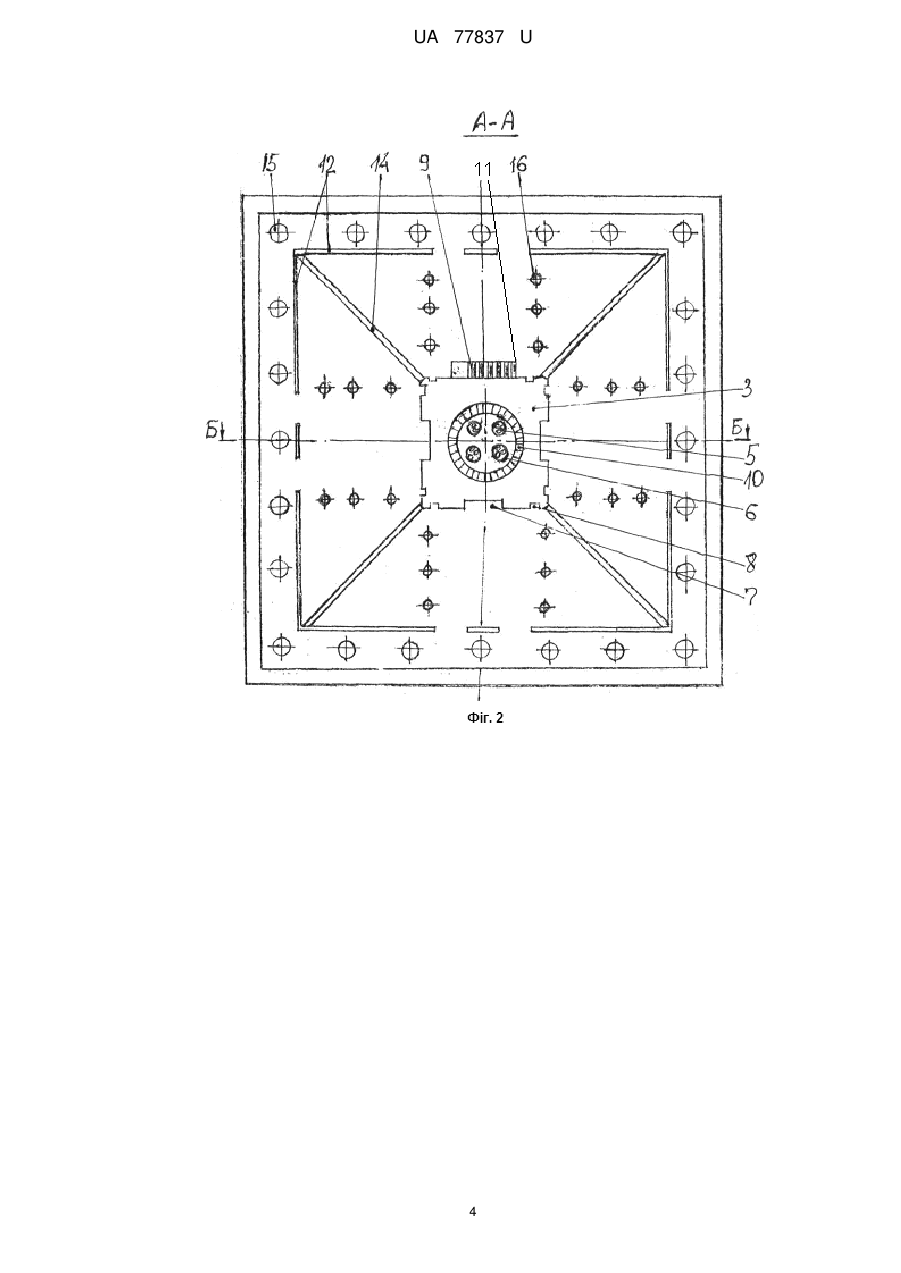

Реферат: UA 77837 U UA 77837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а більш конкретно - до конструкцій готельноофісних споруд. Також вона може бути використана для санаторіїв, баз відпочинку, спортивних баз, виставкових комплексів, місць проведення різноманітних фестивалів, конкурсів, конференцій, центрів підготовки та перекваліфікації кадрів і т. ін. Відома споруда за патентом Росії № 43897 U1, яка містить надземну та підземну частини. Надземна частина являє собою порожнистий центральний стовбур з монолітного бетону та закріплених на ньому двох ярусів ригелів, на які обперті приміщення з перекриттями та стіновими огородженнями. Площа нижнього з ярусів менша за площу перекриття верхнього ярусу. У порожнині центрального стовбура розміщений ліфт, а навколо стовбура встановлені аварійні сходи. Центральний стовбур будівлі обпертий на фундамент у вигляді об'ємного блока. Будівлю оснащено комунікаціями постачання електричного струму, тепла і води, каналізації. Така будівля є достатньо надійною і архітектурно виразною. Найближчою за технічними властивостями та сукупністю ознак до запропонованої є багатоповерхова споруда за патентом України № 70515 U. Вона містить фундамент у вигляді об'ємного блока, на якому встановлений несучий каркас. Останній являє собою центральний порожнистий стовбур з монолітного бетону, на якому закріплені ярусами консолі з обпертими на них поверхами з приміщеннями. Площа поверхів послідовно зменшується від найнижчого до найверхнього. Так, на приведеному в опису до патенту прикладі споруда має форму конуса. Передбачені можливості підсилення: центрального стовбура та консолей - перенапруженими сталевими тросами, блока фундаменту центрального стовбура - палями. Підсилення консолей, при необхідності, також здійснюється стійками. Споруда обладнана комунікаціями тепла, води, електричного струму та каналізації, розміщеними усередині центрального стовбура. На зовнішній поверхні останнього встановлені ліфти та аварійні сходи. На думку автора, обидві згадані споруди цілком достатньо відповідають сучасним вимогам. Задача корисної моделі полягає в створенні споруди, яка б за міцністю та стійкістю, в тому числі, до сейсмічних впливів, не поступалась споруді за патентом України № 70515 U а, за рахунок додання нових елементів в конструкцію споруди, розширила ряд можливостей, з точки зору архітектурної виразності, при виборі рішень для будівництва споруд згаданого призначення. Поставлена задача вирішується тим, що в споруді з фундаментом та будівлею із зменшенням площі поверхів угору, що містить несучий каркас у вигляді обпертого на об'ємний фундаментний блок центрального стовбуру з монолітного бетону та закріплених на ньому ярусами консолей, на які обперті поверхи з приміщеннями, системи ліфтового сполучення, комунікації тепла, води, електричного струму та аварійні сходи, відповідно до корисної моделі, споруда додатково містить: будівлю у вигляді прямої призми (далі, для скорочення, -«призматична будівля"), низ якої обпертий на фундамент споруди, верх розташований під будівлею із зменшенням площі поверхів угору і яка має внутрішні стіни, що розташовані радіально між згаданим стовбуром та ребрами призматичної будівлі, та колони, які встановлені ззовні периметра призматичної будівлі і на які обпертий низ будівлі із зменшенням площі поверхів до верху. Наявність призматичної будівлі в нижній частині споруди дозволяє архітектурними засобами підкреслити різні функціональні призначення нижньої та верхньої частин споруди: нижньої - для розміщення адміністрації, ресторану, бару, кафе, магазинів, перукарень, білетних касс, розважальних закладів, приміщень для проведення конференцій, семінарів, для зберігання господарчого устаткування, продуктів і т. ін., а верхньої - головним чином, - для житлових номерів. Крім того, така форма нижньої частини споруди добре поєднується з встановленими по її периметру колонами, які не тільки правлять за опору верхньої частини споруди, але й додатково прикрашають її зовнішній вигляд. При достатньо великій площі поверхів верхньої частини споруди доцільно консолі її ярусів підкріпити стійками, які обперті на фундамент споруди і проходять крізь призматичну будівлю. При відповідному оформленні цих стійок вони можуть додатково прикрашати приміщення споруди. Досвід, зокрема трагедія з баштами-близнюками у 2001 р. в Нью-Йорку, довів необхідність надійного забезпечення аварійної евакуації людей при великій пожежі з багатоповерхових споруд. У зв'язку з цим її оснащено додатковими аварійними сходами, які виконані гвинтовими і встановлені на внутрішній стінці стовбуру. Останній виконаний порожнистим вздовж його центральної подовжньої осі не тільки для можливості розміщення усередині цих сходів, але і можливості його ефективного підсилення перенапруженими сталевими тросами, як і в споруді за згаданим патентом України № 70515 U. Для доступу людей до цих сходів з поверхів споруди 1 UA 77837 U 5 10 15 20 25 30 35 40 45 50 55 навпроти поверхів в стінці стовбура виконані отвори. Закритість внутрішнього простору стовбура для атмосферного кисню практично виключає або суттєво знижує, вплив отруйних газів, що утворюються при пожежі, на людей. Тому вони одержують можливість відносно безпечно спускатися вниз усередині стовбура. Припускається, що найдоцільніше, щоб призматична будівля мала чотири грані, а верхня будівля, із зменшенням площі поверхів до верху, мала форму чотиригранної піраміди. В той же час кількість граней в кожній з частин споруди може варіюватись і вони (ці кількості) для обох частин можуть не співпадати. Запропонована корисна модель пояснюється схематичними кресленнями, де на: фіг. 1 наведено вигляд споруди спереду або збоку; фіг. 2 - переріз А-А з фіг. 1; фіг. 3 - переріз Б-Б з фіг. 2 з виривом В в центральному стовбурі. Споруду, що заявляється, можна розглядати як складену з двох будівель або часток: нижньої 1, яка містить від одного до трьох-чотирьох поверхів та має призматичну форму (у наведеному прикладі це двоповерхова пряма чотиригранна призма), та верхньої 2, що є багатоповерховою і характеризується зменшенням площі поверхів угору. Така будівля може бути виконаною у вигляді піраміди, як в наведеному прикладі, зокрема з кількістю граней, рівною кількості граней в нижній будівлі 1. Але, як згадано вище, кількість граней в кожній з часток, 1 та 2, споруди може бути не однією і тією ж. Крім того, можливе виконання верхньої частини 2 і у вигляді конуса, зрізаного конуса, тіла обертання з криволінійною твірною і т. ін. Несучий каркас споруди виконаний у вигляді розташованого симетрично центральній подовжній осі O-O порожнистого стовбура 3 з монолітного бетону та закріплених на ньому ярусами консолей 4, на які обперті поверхи з приміщеннями. Стовбур 3 підсилений перенапруженими сталевими тросами 5, що знаходяться усередині сталевих труб 6. Як і в споруді за згаданим патентом України № 70515 U, консолі ярусів можуть бути підкріплені перенапруженими сталевими тросами (не показані), В подовжніх наскрізних виїмках 7 та 8 стовбура 3 розташовані електрокабелі, труби опалювання, водопроводу, вентиляції, каналізації, сміттєпроводів, пасажирські та вантажні ліфти. На зовнішній поверхні стовбура 3 також встановлені аварійні сходи 9. Додаткові аварійні гвинтові сходи 10 встановлені в порожнині стовбура 3, на його внутрішній стінці. Доступ людей з поверхів будівлі 2 до додаткових аварійних сходів 10 здійснюється через отвори 11 в стінці стовбура. Для забезпечення міцності та стійкості стовбур 3 встановлений на об'ємному фундаментному блоці (не показаний). Нижня будівля 1 із зовнішнім огородженням 12 обперта на фундамент 13 споруди і має внутрішні стіни 14. Останні розташовані радіально між стовбуром 3 та ребрами (не позначені) призматичної будівлі і можуть правити для обпирання нижнього поверху частини 2 споруди, або бути виконані у вигляді легких огороджувальних перегородок. Крім стін 14, встановлені інші стіни або перегородки (не показані) для потрібної організації внутрішнього простору будівлі 1. Ззовні периметра призматичної будівлі, на деякій відстані від нього на палях (не показані) встановлені колони 15, на які обпертий низ будівлі 2. Таким чином, колони 15 разом із стовбуром 3 з консолями 4 утворюють несучу конструкцію споруди, до якої входять також стійки 16. Останні обперті на фундамент 13, проходять через простір будівлі 1 і правлять для обпирання консолей 4. На верхньому сході будівлі 2, над машинним залом 17 можуть бути влаштовані кінотеатр 18 зі сферичним екраном, оглядові майданчики (не показані) і т. ін. На самому верху будівлі обладнані вентиляційні решітки 19. Ззовні приміщення будівель 1 та 2 мають сучасне, естетично привабливе огородження з вікнами, балконами і т. ін., виконане з використанням сучасних відомих конструкцій, технологій та матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Споруда, що містить фундамент та будівлю із зменшенням площі поверхів угору, що містить несучий каркас у вигляді обпертого на об'ємний фундаментний блок центрального стовбура з монолітного бетону та закріплених на ньому ярусами консолей, на які обперті поверхи з приміщеннями, системи ліфтового сполучення, комунікації тепла, води, електричного струму та аварійні сходи, яка відрізняється тим, що споруда додатково містить: будівлю у вигляді прямої призми, низ якої обпертий на фундамент споруди, верх розташований під будівлею із зменшенням площі поверхів угору і яка має внутрішні стіни, що розташовані радіально між згаданим стовбуром та ребрами призматичної будівлі, та колони, які встановлені 2 UA 77837 U 5 10 ззовні периметра будівлі у вигляді прямої призми і на які обпертий низ будівлі із зменшенням площі поверхів угору. 2. Споруда за п. 1, яка відрізняється тим, що консолі ярусів будівлі із зменшенням площі поверхів угору підкріплені стояками, які обперті на фундамент споруди і проходять крізь будівлю у вигляді прямої призми. 3. Споруда за п. 1, яка відрізняється тим, що її оснащено додатковими аварійними сходами, згаданий центральний стовбур виконаний порожнистим, додаткові аварійні сходи виконані гвинтовими і встановлені на внутрішній стінці стовбура, а в стінці стовбура виконані отвори для доступу людей до цих сходів з поверхів споруди. 4. Споруда за п. 1, яка відрізняється тим, що призматична будівля має чотири грані, а будівля із зменшенням площі поверхів к верху має форму чотиригранної піраміди. 3 UA 77837 U 4 UA 77837 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
