Пристрій для демонстрації, зберігання і транспортування пляшки

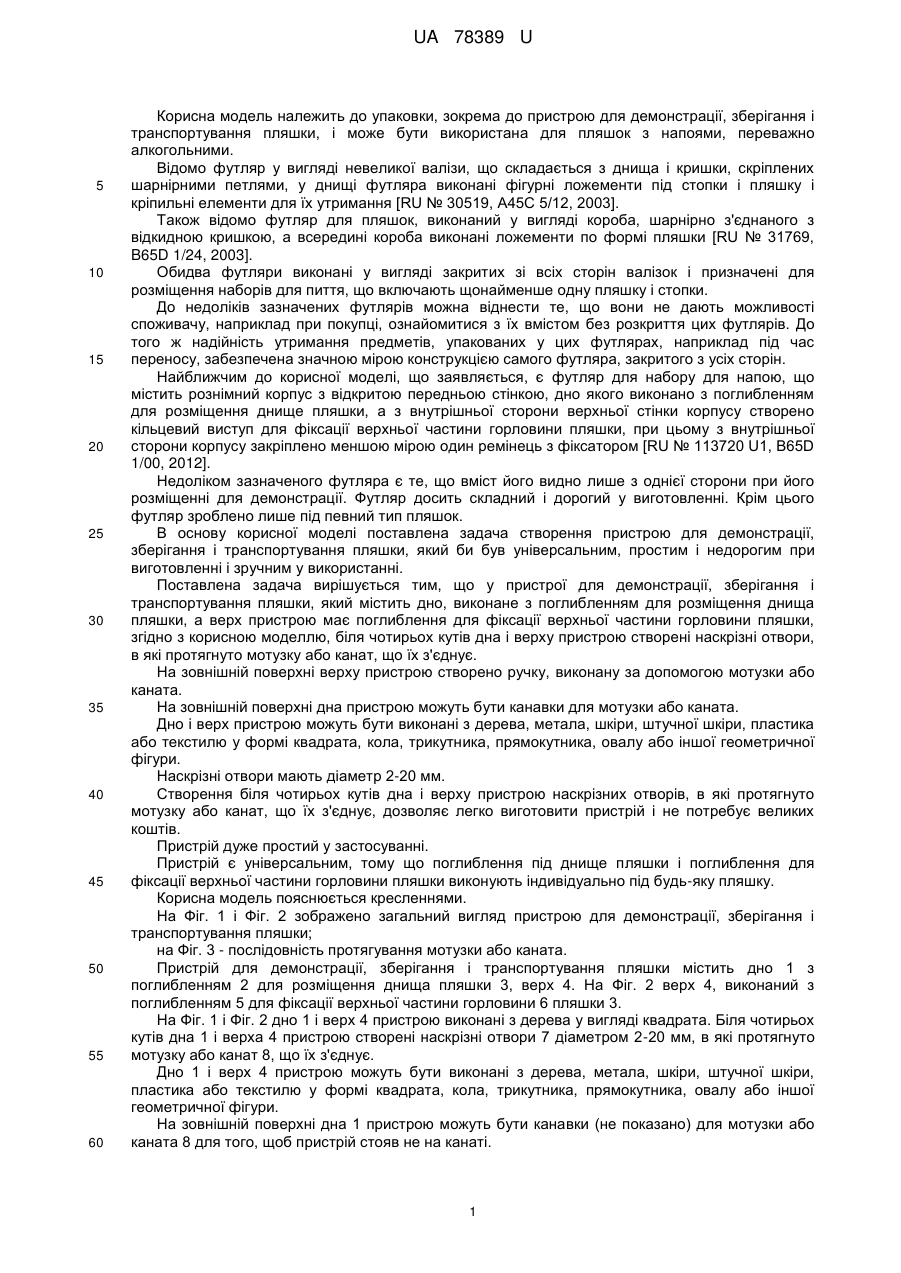

Реферат: UA 78389 U UA 78389 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки, зокрема до пристрою для демонстрації, зберігання і транспортування пляшки, і може бути використана для пляшок з напоями, переважно алкогольними. Відомо футляр у вигляді невеликої валізи, що складається з днища і кришки, скріплених шарнірними петлями, у днищі футляра виконані фігурні ложементи під стопки і пляшку і кріпильні елементи для їх утримання [RU № 30519, А45С 5/12, 2003]. Також відомо футляр для пляшок, виконаний у вигляді короба, шарнірно з'єднаного з відкидною кришкою, а всередині короба виконані ложементи по формі пляшки [RU № 31769, B65D 1/24, 2003]. Обидва футляри виконані у вигляді закритих зі всіх сторін валізок і призначені для розміщення наборів для пиття, що включають щонайменше одну пляшку і стопки. До недоліків зазначених футлярів можна віднести те, що вони не дають можливості споживачу, наприклад при покупці, ознайомитися з їх вмістом без розкриття цих футлярів. До того ж надійність утримання предметів, упакованих у цих футлярах, наприклад під час переносу, забезпечена значною мірою конструкцією самого футляра, закритого з усіх сторін. Найближчим до корисної моделі, що заявляється, є футляр для набору для напою, що містить рознімний корпус з відкритою передньою стінкою, дно якого виконано з поглибленням для розміщення днище пляшки, а з внутрішньої сторони верхньої стінки корпусу створено кільцевий виступ для фіксації верхньої частини горловини пляшки, при цьому з внутрішньої сторони корпусу закріплено меншою мірою один ремінець з фіксатором [RU № 113720 U1, B65D 1/00, 2012]. Недоліком зазначеного футляра є те, що вміст його видно лише з однієї сторони при його розміщенні для демонстрації. Футляр досить складний і дорогий у виготовленні. Крім цього футляр зроблено лише під певний тип пляшок. В основу корисної моделі поставлена задача створення пристрою для демонстрації, зберігання і транспортування пляшки, який би був універсальним, простим і недорогим при виготовленні і зручним у використанні. Поставлена задача вирішується тим, що у пристрої для демонстрації, зберігання і транспортування пляшки, який містить дно, виконане з поглибленням для розміщення днища пляшки, а верх пристрою має поглиблення для фіксації верхньої частини горловини пляшки, згідно з корисною моделлю, біля чотирьох кутів дна і верху пристрою створені наскрізні отвори, в які протягнуто мотузку або канат, що їх з'єднує. На зовнішній поверхні верху пристрою створено ручку, виконану за допомогою мотузки або каната. На зовнішній поверхні дна пристрою можуть бути канавки для мотузки або каната. Дно і верх пристрою можуть бути виконані з дерева, метала, шкіри, штучної шкіри, пластика або текстилю у формі квадрата, кола, трикутника, прямокутника, овалу або іншої геометричної фігури. Наскрізні отвори мають діаметр 2-20 мм. Створення біля чотирьох кутів дна і верху пристрою наскрізних отворів, в які протягнуто мотузку або канат, що їх з'єднує, дозволяє легко виготовити пристрій і не потребує великих коштів. Пристрій дуже простий у застосуванні. Пристрій є універсальним, тому що поглиблення під днище пляшки і поглиблення для фіксації верхньої частини горловини пляшки виконують індивідуально під будь-яку пляшку. Корисна модель пояснюється кресленнями. На Фіг. 1 і Фіг. 2 зображено загальний вигляд пристрою для демонстрації, зберігання і транспортування пляшки; на Фіг. 3 - послідовність протягування мотузки або каната. Пристрій для демонстрації, зберігання і транспортування пляшки містить дно 1 з поглибленням 2 для розміщення днища пляшки 3, верх 4. На Фіг. 2 верх 4, виконаний з поглибленням 5 для фіксації верхньої частини горловини 6 пляшки 3. На Фіг. 1 і Фіг. 2 дно 1 і верх 4 пристрою виконані з дерева у вигляді квадрата. Біля чотирьох кутів дна 1 і верха 4 пристрою створені наскрізні отвори 7 діаметром 2-20 мм, в які протягнуто мотузку або канат 8, що їх з'єднує. Дно 1 і верх 4 пристрою можуть бути виконані з дерева, метала, шкіри, штучної шкіри, пластика або текстилю у формі квадрата, кола, трикутника, прямокутника, овалу або іншої геометричної фігури. На зовнішній поверхні дна 1 пристрою можуть бути канавки (не показано) для мотузки або каната 8 для того, щоб пристрій стояв не на канаті. 1 UA 78389 U 5 10 У пристрої може бути використаний будь-який канат, наприклад джгутовий, нитка, шнур, мотузка, проволока, що можуть бути різного походження, наприклад рослинного, синтетичного чи металевого. На зовнішній поверхні верху 4 пристрою створено ручку 9, виконану за допомогою мотузки або каната 8. Пристрій збирають наступним чином. Установлюють пляшку 3 у поглиблення 2, утворене в дні 1 пристрою, потім накривають пляшку верхом 4 пристрою так, щоб її горловина 6 помістилася і була зафіксована всередині поглиблення 5. Після цього в наскрізні отвори 7 протягують мотузку або канат 8. Послідовність протягування мотузки або каната зображена на Фіг. 3 номерами 10, 11, 12, 13, 14, 15, 16, 17. Пристрій готовий до демонстрації, зберігання і переносу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Пристрій для демонстрації, зберігання і транспортування пляшки, що містить дно, виконане з поглибленням для розміщення днища пляшки, а верх пристрою має поглиблення для фіксації верхньої частини горловини пляшки, який відрізняється тим, що біля чотирьох кутів дна і верха пристрою створені наскрізні отвори, в які протягнуто мотузку або канат, що їх з'єднує. 2. Пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні верху пристрою створено ручку, виконану за допомогою мотузки або каната. 3. Пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні дна пристрою виконані канавки для мотузки або каната. 4. Пристрій за п. 1, який відрізняється тим, що його дно і верх виконані з дерева, металу, шкіри, штучної шкіри, пластика або текстилю. 5. Пристрій за п. 1, який відрізняється тим, що його дно і верх виконані у формі квадрата, кола, трикутника, прямокутника або овала. 6. Пристрій за п. 1, який відрізняється тим, що наскрізні отвори мають діаметр 2-20 мм. 2 UA 78389 U 3 UA 78389 U 4 UA 78389 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
