Сільськогосподарський мотоблок омельченка в.я., михайлеця м.е

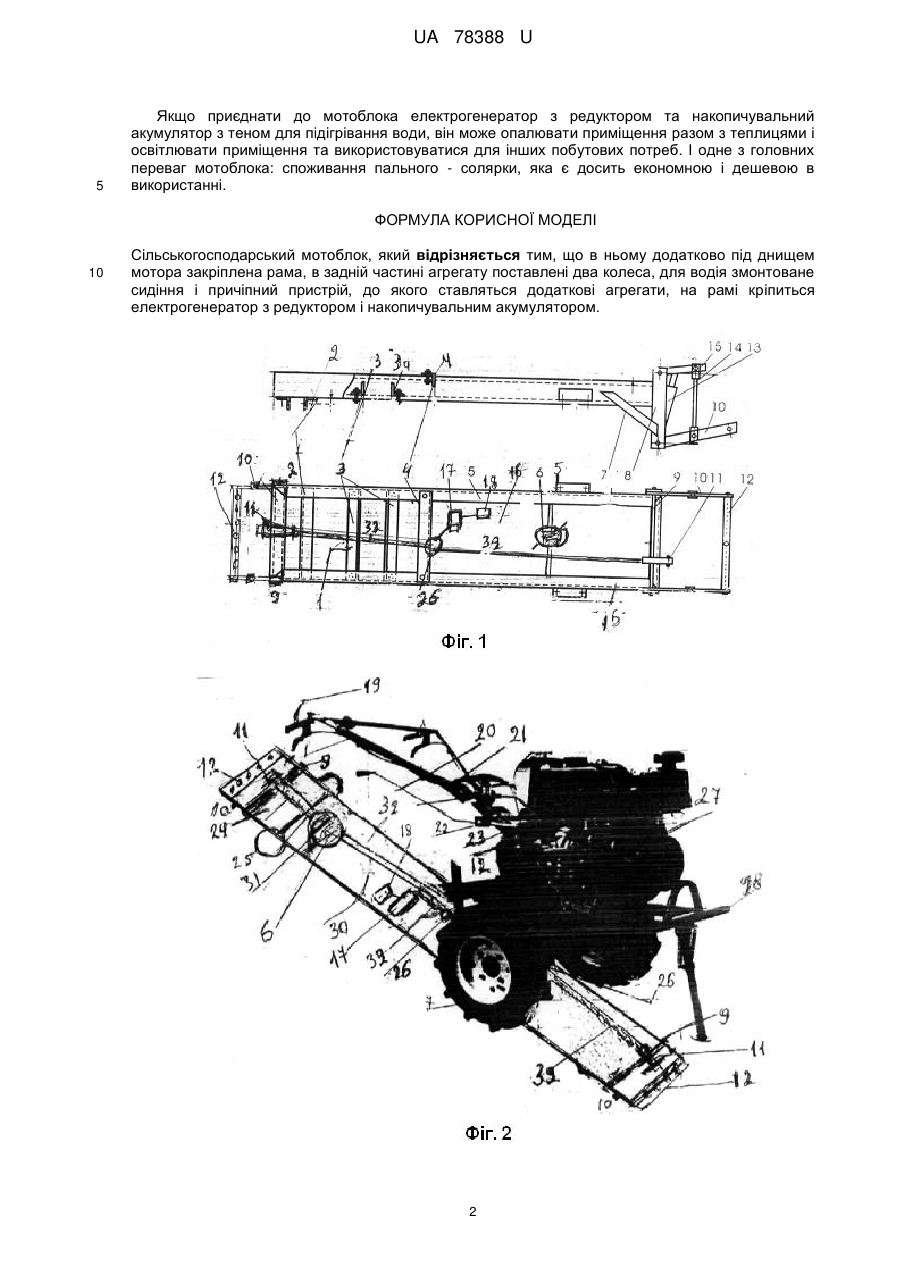

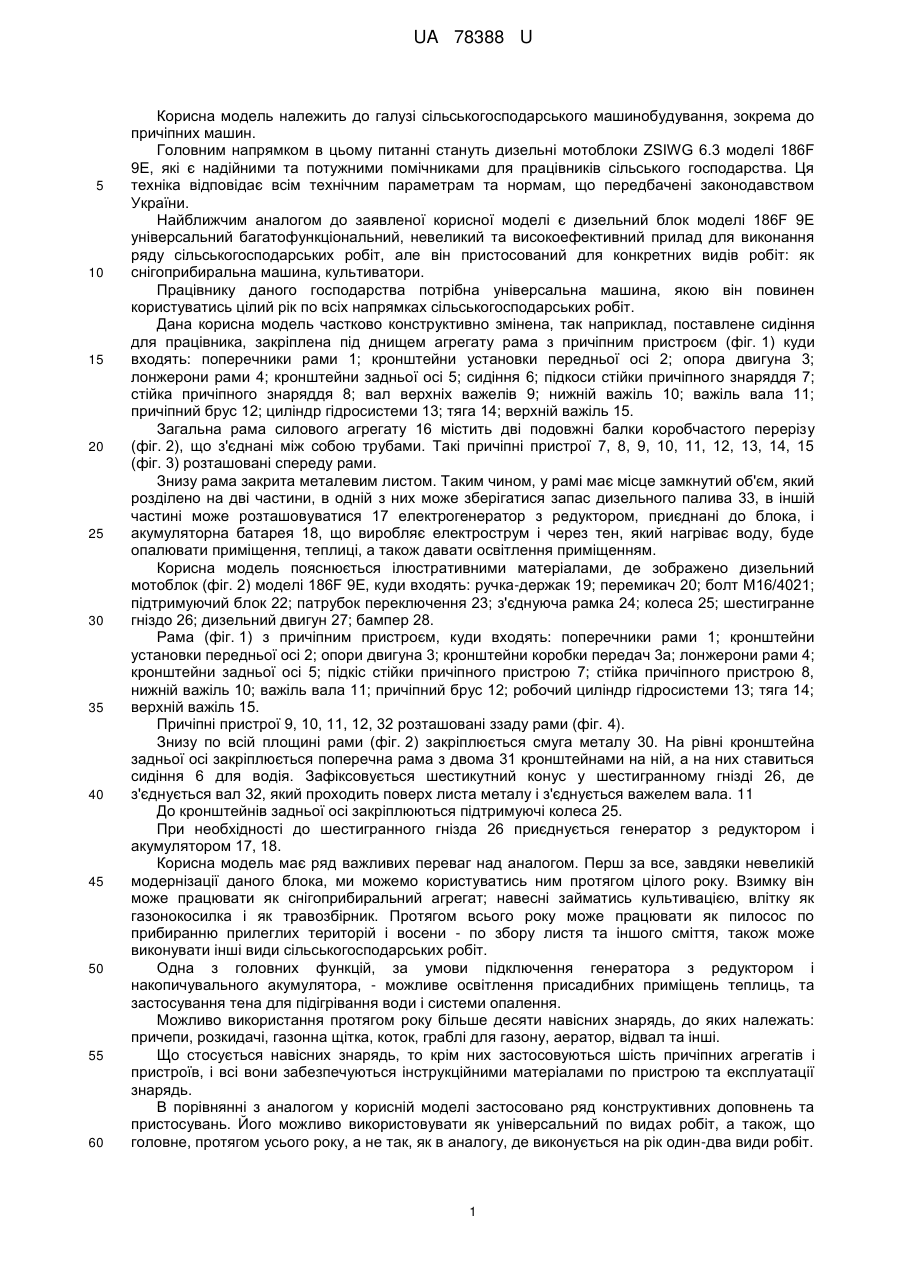

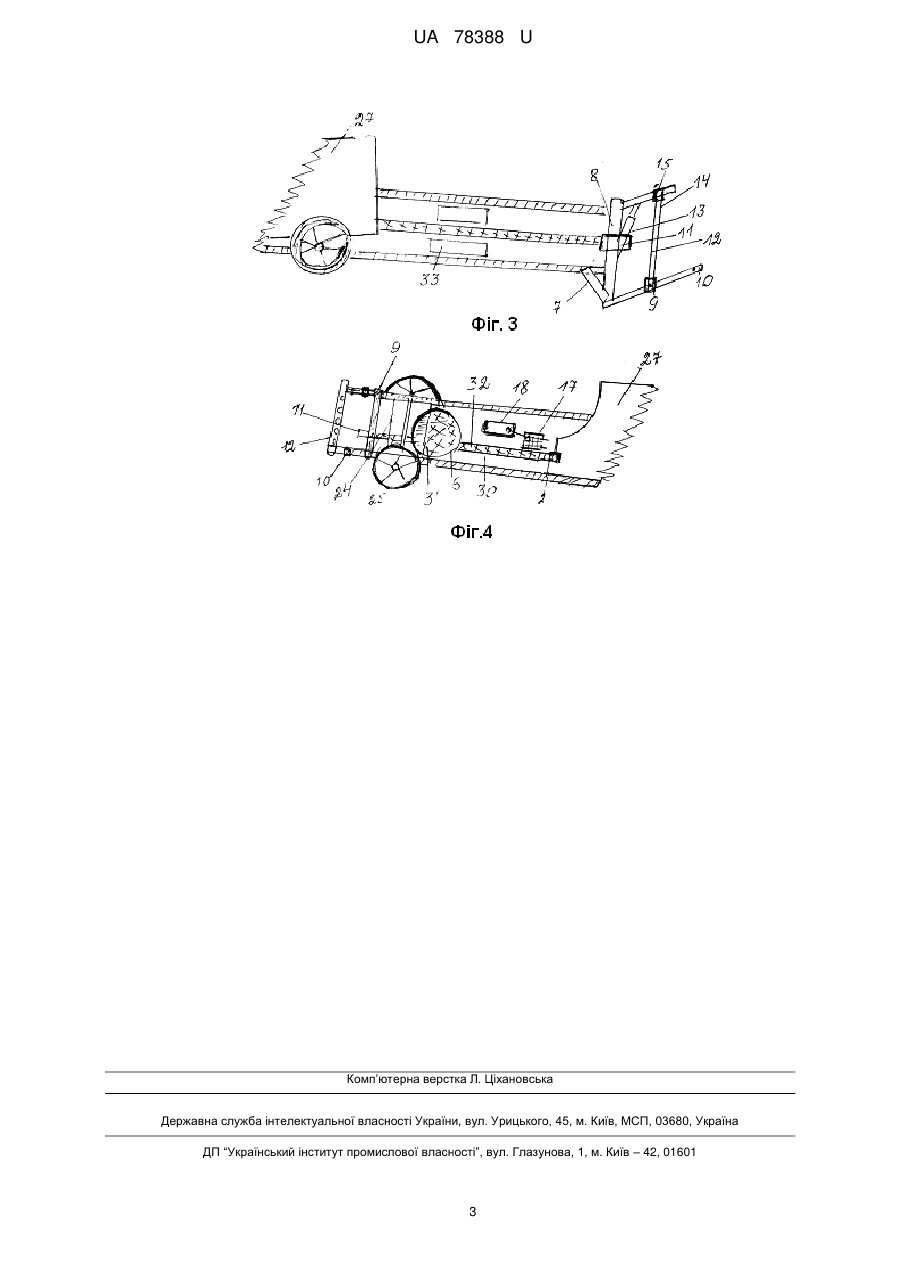

Реферат: Сільськогосподарський мотоблок додатково містить під днищем мотора закріплену раму, в задній частині агрегату поставлено два колеса, для водія змонтоване сидіння і причіпний пристрій, до якого ставляться додаткові агрегати, на рамі кріпиться електрогенератор з редуктором і накопичувальним акумулятором. UA 78388 U (54) СІЛЬСЬКОГОСПОДАРСЬКИЙ МОТОБЛОК ОМЕЛЬЧЕНКА В.Я., МИХАЙЛЕЦЯ М.Е. UA 78388 U UA 78388 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до причіпних машин. Головним напрямком в цьому питанні стануть дизельні мотоблоки ZSIWG 6.3 моделі 186F 9Е, які є надійними та потужними помічниками для працівників сільського господарства. Ця техніка відповідає всім технічним параметрам та нормам, що передбачені законодавством України. Найближчим аналогом до заявленої корисної моделі є дизельний блок моделі 186F 9Е універсальний багатофункціональний, невеликий та високоефективний прилад для виконання ряду сільськогосподарських робіт, але він пристосований для конкретних видів робіт: як снігоприбиральна машина, культиватори. Працівнику даного господарства потрібна універсальна машина, якою він повинен користуватись цілий рік по всіх напрямках сільськогосподарських робіт. Дана корисна модель частково конструктивно змінена, так наприклад, поставлене сидіння для працівника, закріплена під днищем агрегату рама з причіпним пристроєм (фіг. 1) куди входять: поперечники рами 1; кронштейни установки передньої осі 2; опора двигуна 3; лонжерони рами 4; кронштейни задньої осі 5; сидіння 6; підкоси стійки причіпного знаряддя 7; стійка причіпного знаряддя 8; вал верхніх важелів 9; нижній важіль 10; важіль вала 11; причіпний брус 12; циліндр гідросистеми 13; тяга 14; верхній важіль 15. Загальна рама силового агрегату 16 містить дві подовжні балки коробчастого перерізу (фіг. 2), що з'єднані між собою трубами. Такі причіпні пристрої 7, 8, 9, 10, 11, 12, 13, 14, 15 (фіг. 3) розташовані спереду рами. Знизу рама закрита металевим листом. Таким чином, у рамі має місце замкнутий об'єм, який розділено на дві частини, в одній з них може зберігатися запас дизельного палива 33, в іншій частині може розташовуватися 17 електрогенератор з редуктором, приєднані до блока, і акумуляторна батарея 18, що виробляє електрострум і через тен, який нагріває воду, буде опалювати приміщення, теплиці, а також давати освітлення приміщенням. Корисна модель пояснюється ілюстративними матеріалами, де зображено дизельний мотоблок (фіг. 2) моделі 186F 9Е, куди входять: ручка-держак 19; перемикач 20; болт М16/4021; підтримуючий блок 22; патрубок переключення 23; з'єднуюча рамка 24; колеса 25; шестигранне гніздо 26; дизельний двигун 27; бампер 28. Рама (фіг. 1) з причіпним пристроєм, куди входять: поперечники рами 1; кронштейни установки передньої осі 2; опори двигуна 3; кронштейни коробки передач 3а; лонжерони рами 4; кронштейни задньої осі 5; підкіс стійки причіпного пристрою 7; стійка причіпного пристрою 8, нижній важіль 10; важіль вала 11; причіпний брус 12; робочий циліндр гідросистеми 13; тяга 14; верхній важіль 15. Причіпні пристрої 9, 10, 11, 12, 32 розташовані ззаду рами (фіг. 4). Знизу по всій площині рами (фіг. 2) закріплюється смуга металу 30. На рівні кронштейна задньої осі закріплюється поперечна рама з двома 31 кронштейнами на ній, а на них ставиться сидіння 6 для водія. Зафіксовується шестикутний конус у шестигранному гнізді 26, де з'єднується вал 32, який проходить поверх листа металу і з'єднується важелем вала. 11 До кронштейнів задньої осі закріплюються підтримуючі колеса 25. При необхідності до шестигранного гнізда 26 приєднується генератор з редуктором і акумулятором 17, 18. Корисна модель має ряд важливих переваг над аналогом. Перш за все, завдяки невеликій модернізації даного блока, ми можемо користуватись ним протягом цілого року. Взимку він може працювати як снігоприбиральний агрегат; навесні займатись культивацією, влітку як газонокосилка і як травозбірник. Протягом всього року може працювати як пилосос по прибиранню прилеглих територій і восени - по збору листя та іншого сміття, також може виконувати інші види сільськогосподарських робіт. Одна з головних функцій, за умови підключення генератора з редуктором і накопичувального акумулятора, - можливе освітлення присадибних приміщень теплиць, та застосування тена для підігрівання води і системи опалення. Можливо використання протягом року більше десяти навісних знарядь, до яких належать: причепи, розкидачі, газонна щітка, коток, граблі для газону, аератор, відвал та інші. Що стосується навісних знарядь, то крім них застосовуються шість причіпних агрегатів і пристроїв, і всі вони забезпечуються інструкційними матеріалами по пристрою та експлуатації знарядь. В порівнянні з аналогом у корисній моделі застосовано ряд конструктивних доповнень та пристосувань. Його можливо використовувати як універсальний по видах робіт, а також, що головне, протягом усього року, а не так, як в аналогу, де виконується на рік один-два види робіт. 1 UA 78388 U 5 Якщо приєднати до мотоблока електрогенератор з редуктором та накопичувальний акумулятор з теном для підігрівання води, він може опалювати приміщення разом з теплицями і освітлювати приміщення та використовуватися для інших побутових потреб. І одне з головних переваг мотоблока: споживання пального - солярки, яка є досить економною і дешевою в використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Сільськогосподарський мотоблок, який відрізняється тим, що в ньому додатково під днищем мотора закріплена рама, в задній частині агрегату поставлені два колеса, для водія змонтоване сидіння і причіпний пристрій, до якого ставляться додаткові агрегати, на рамі кріпиться електрогенератор з редуктором і накопичувальним акумулятором. 2 UA 78388 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
