Спосіб візуальної індикації розкупорювання вузькогорлої тари та закупорювальний пристрій для його здійснення

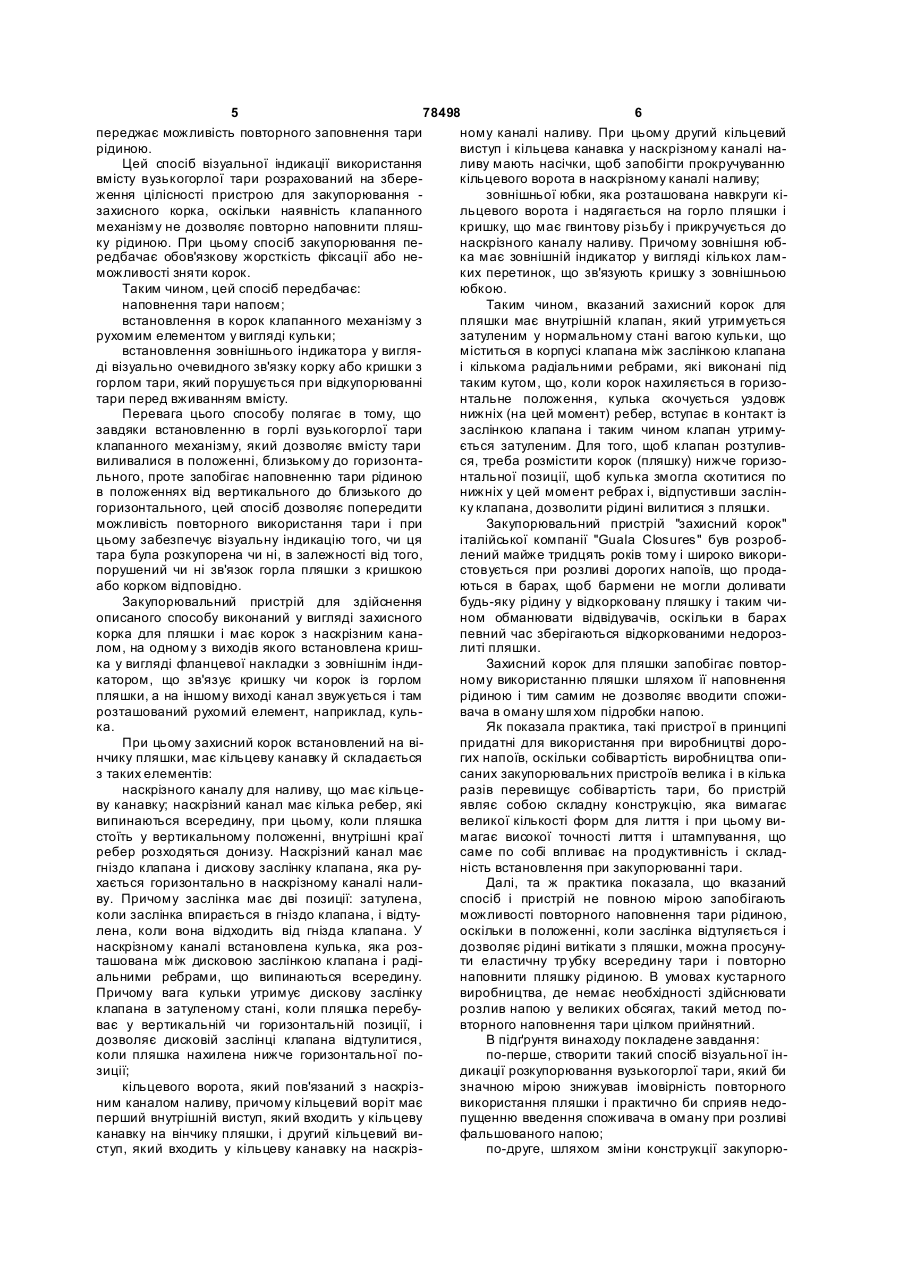

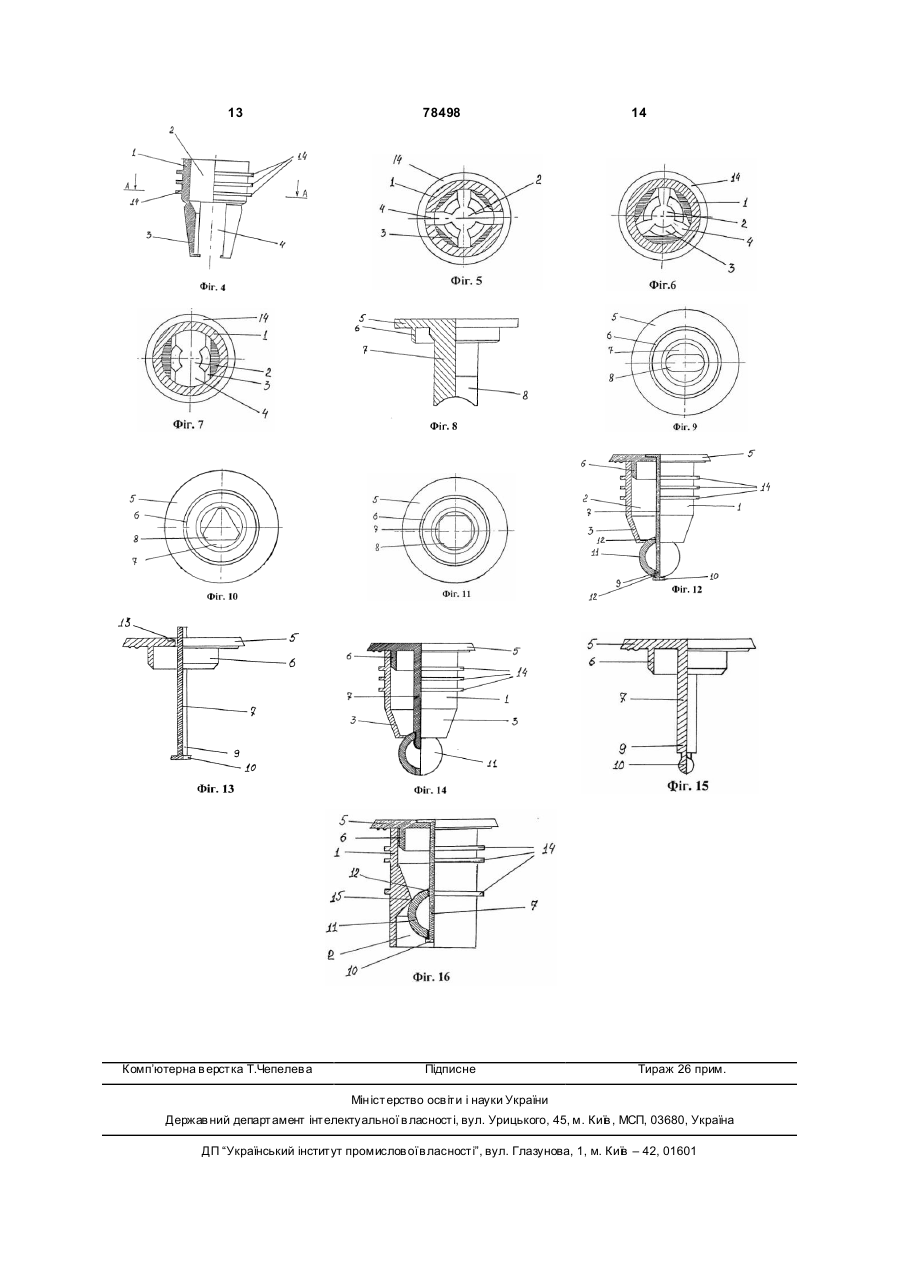

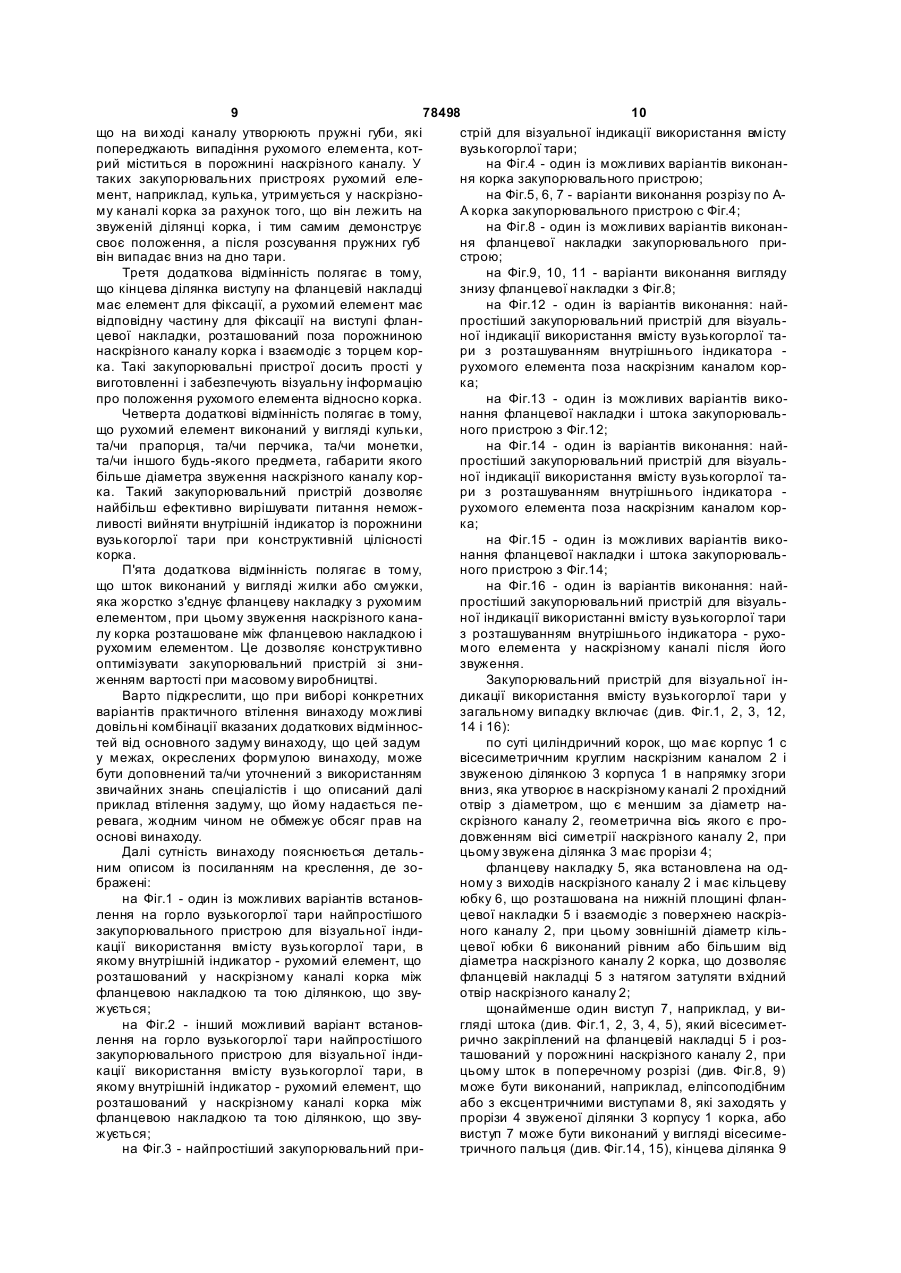

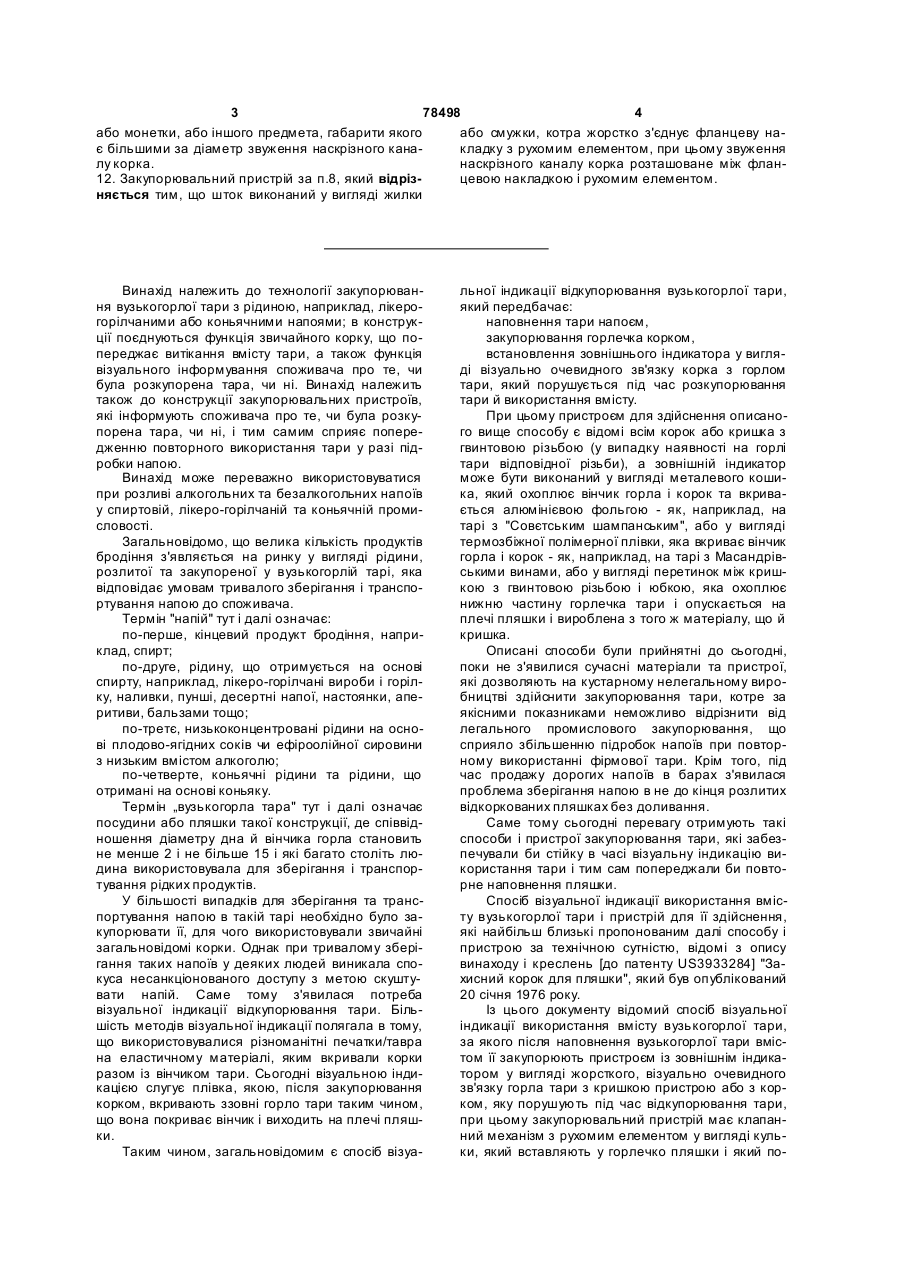

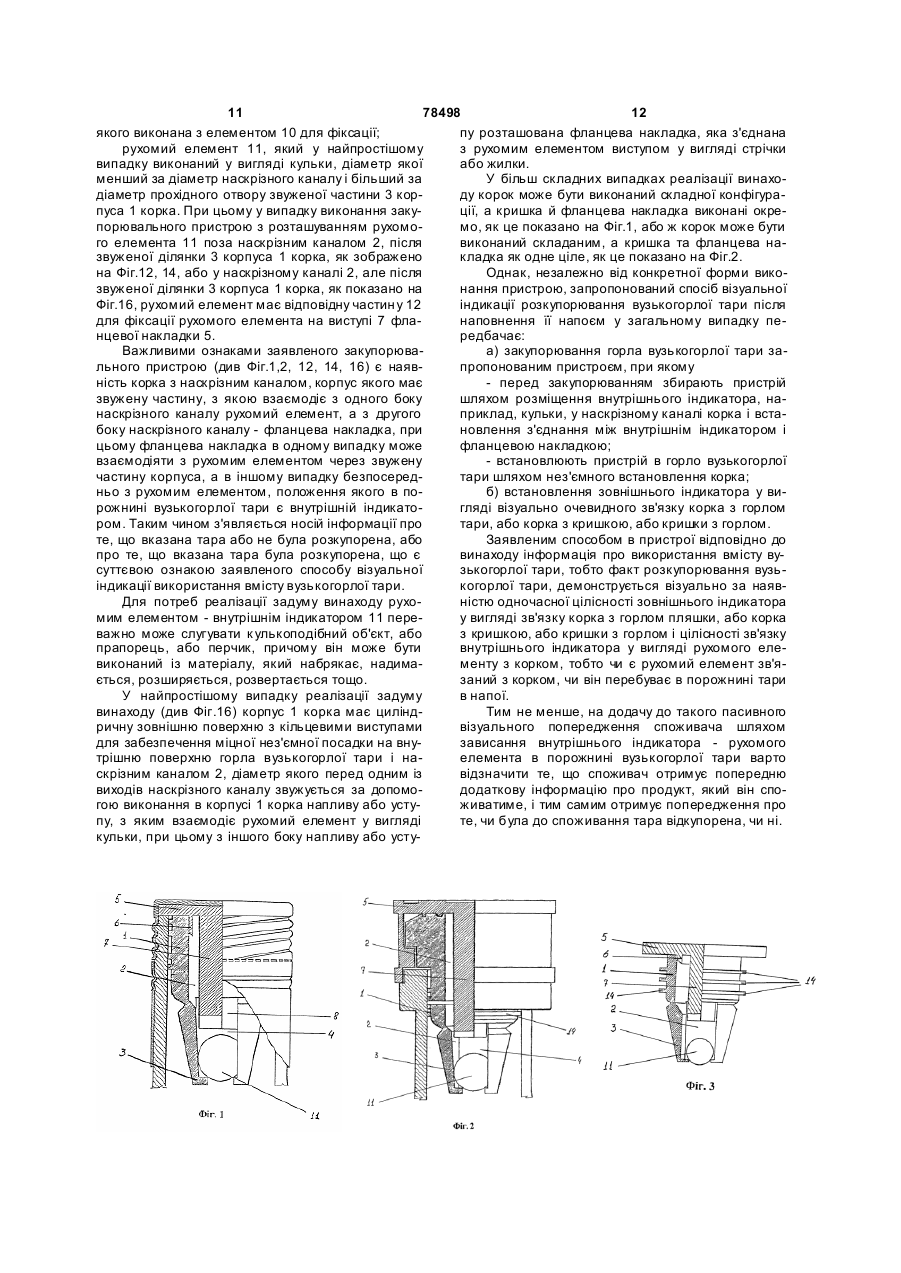

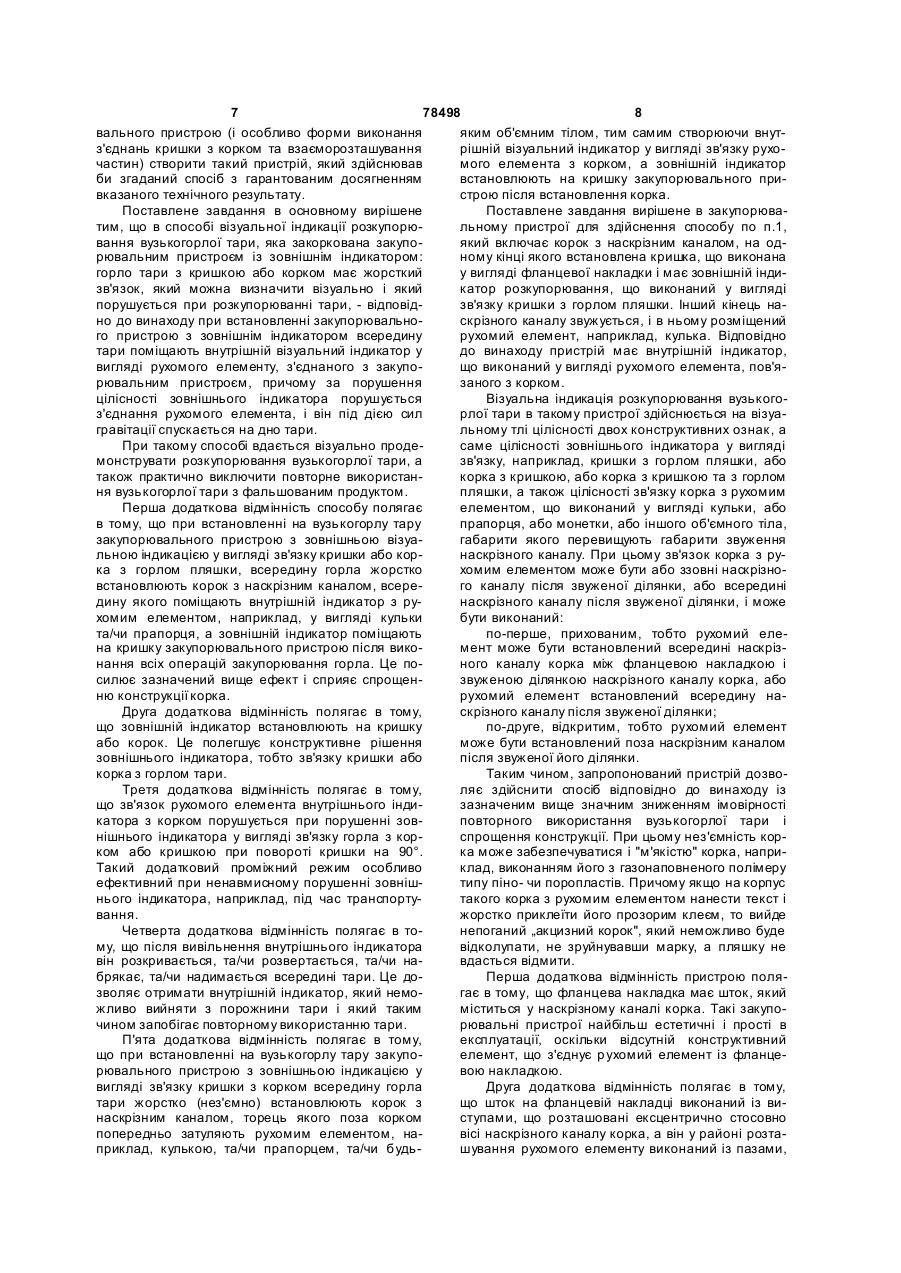

1. Спосіб візуальної індикації розкупорювання вузькогорлої тари, що закоркована закупорювальним пристроєм із зовнішнім візуальним індикатором у вигляді жорсткого візуально визначуваного зв'язку горла тари з кришкою або корком, який можна визначити візуально і який порушують при розкупорюванні тари, який відрізняється тим, що під час встановлення закупорювального пристрою з зовнішнім індикатором всередину тари вміщують внутрішній візуальний індикатор у вигляді рухомого елемента, який зв'язаний із закупорювальним пристроєм, причому при порушення цілісності зовнішнього індикатора порушують і зв'язок рухомого елемента, і він під дією сил гравітації опускається на дно тари. 2. Спосіб за п.1, який відрізняється тим, що при встановленні на вузькогорлу тару закупорювального пристрою з зовнішньою візуальною індикацією у вигляді зв'язку кришки з корком, всередину горла тари жорстко встановлюють корок з наскрізним каналом, всередину якого вміщують внутрішній індикатор, наприклад кульку і/або прапорець, а зовнішній індикатор встановлюють на кришку закупорювального пристрою після виконання всіх операцій закупорювання горла. 3. Спосіб за п.1, який відрізняється тим, що зовнішній індикатор встановлюють у корок і кришку. 4. Спосіб за одним з пп.1-3, який відрізняється тим, що зв'язок рухомого елемента з корком порушується при порушенні зовнішнього індикатора при обертанні кришки на 90°. 5. Спосіб за одним з пп.1-3, який відрізняється тим, що після порушення зв'язку рухомого елемента з закупорювальним пристроєм рухомий елемент розтуляється і/або розвертається, і/або набрякає, і/або надувається всередині тари. 2 (19) 1 3 78498 4 або монетки, або іншого предмета, габарити якого або смужки, котра жорстко з'єднує фланцеву нає більшими за діаметр звуження наскрізного канакладку з рухомим елементом, при цьому звуження лу корка. наскрізного каналу корка розташоване між флан12. Закупорювальний пристрій за п.8, який відрізцевою накладкою і рухомим елементом. няється тим, що шток виконаний у вигляді жилки Винахід належить до технології закупорювання вузькогорлої тари з рідиною, наприклад, лікерогорілчаними або коньячними напоями; в конструкції поєднуються функція звичайного корку, що попереджає витікання вмісту тари, а також функція візуального інформування споживача про те, чи була розкупорена тара, чи ні. Винахід належить також до конструкції закупорювальних пристроїв, які інформують споживача про те, чи була розкупорена тара, чи ні, і тим самим сприяє попередженню повторного використання тари у разі підробки напою. Винахід може переважно використовуватися при розливі алкогольних та безалкогольних напоїв у спиртовій, лікеро-горілчаній та коньячній промисловості. Загальновідомо, що велика кількість продуктів бродіння з'являється на ринку у вигляді рідини, розлитої та закупореної у вузькогорлій тарі, яка відповідає умовам тривалого зберігання і транспортування напою до споживача. Термін "напій" тут і далі означає: по-перше, кінцевий продукт бродіння, наприклад, спирт; по-друге, рідину, що отримується на основі спирту, наприклад, лікеро-горілчані вироби і горілку, наливки, пунші, десертні напої, настоянки, аперитиви, бальзами тощо; по-третє, низькоконцентровані рідини на основі плодово-ягідних соків чи ефіроолійної сировини з низьким вмістом алкоголю; по-четверте, коньячні рідини та рідини, що отримані на основі коньяку. Термін „вузькогорла тара" тут і далі означає посудини або пляшки такої конструкції, де співвідношення діаметру дна й вінчика горла становить не менше 2 і не більше 15 і які багато століть людина використовувала для зберігання і транспортування рідких продуктів. У більшості випадків для зберігання та транспортування напою в такій тарі необхідно було закупорювати її, для чого використовували звичайні загальновідомі корки. Однак при тривалому зберігання таких напоїв у деяких людей виникала спокуса несанкціонованого доступу з метою скуштувати напій. Саме тому з'явилася потреба візуальної індикації відкупорювання тари. Більшість методів візуальної індикації полягала в тому, що використовувалися різноманітні печатки/тавра на еластичному матеріалі, яким вкривали корки разом із вінчиком тари. Сьогодні візуальною індикацією слугує плівка, якою, після закупорювання корком, вкривають ззовні горло тари таким чином, що вона покриває вінчик і виходить на плечі пляшки. Таким чином, загальновідомим є спосіб візуа льної індикації відкупорювання вузькогорлої тари, який передбачає: наповнення тари напоєм, закупорювання горлечка корком, встановлення зовнішнього індикатора у вигляді візуально очевидного зв'язку корка з горлом тари, який порушується під час розкупорювання тари й використання вмісту. При цьому пристроєм для здійснення описаного вище способу є відомі всім корок або кришка з гвинтовою різьбою (у випадку наявності на горлі тари відповідної різьби), а зовнішній індикатор може бути виконаний у вигляді металевого кошика, який охоплює вінчик горла і корок та вкривається алюмінієвою фольгою - як, наприклад, на тарі з "Совєтським шампанським", або у вигляді термозбіжної полімерної плівки, яка вкриває вінчик горла і корок - як, наприклад, на тарі з Масандрівськими винами, або у вигляді перетинок між кришкою з гвинтовою різьбою і юбкою, яка охоплює нижню частину горлечка тари і опускається на плечі пляшки і вироблена з того ж матеріалу, що й кришка. Описані способи були прийнятні до сьогодні, поки не з'явилися сучасні матеріали та пристрої, які дозволяють на кустарному нелегальному виробництві здійснити закупорювання тари, котре за якісними показниками неможливо відрізнити від легального промислового закупорювання, що сприяло збільшенню підробок напоїв при повторному використанні фірмової тари. Крім того, під час продажу дорогих напоїв в барах з'явилася проблема зберігання напою в не до кінця розлитих відкоркованих пляшках без доливання. Саме тому сьогодні перевагу отримують такі способи і пристрої закупорювання тари, які забезпечували би стійку в часі візуальну індикацію використання тари і тим сам попереджали би повторне наповнення пляшки. Спосіб візуальної індикації використання вмісту вузькогорлої тари і пристрій для її здійснення, які найбільш близькі пропонованим далі способу і пристрою за технічною сутністю, відомі з опису винаходу і креслень [до патенту US3933284] "Захисний корок для пляшки", який був опублікований 20 січня 1976 року. Із цього документу відомий спосіб візуальної індикації використання вмісту вузькогорлої тари, за якого після наповнення вузькогорлої тари вмістом її закупорюють пристроєм із зовнішнім індикатором у вигляді жорсткого, візуально очевидного зв'язку горла тари з кришкою пристрою або з корком, яку порушують під час відкупорювання тари, при цьому закупорювальний пристрій має клапанний механізм з рухомим елементом у вигляді кульки, який вставляють у горлечко пляшки і який по 5 78498 6 переджає можливість повторного заповнення тари ному каналі наливу. При цьому другий кільцевий рідиною. виступ і кільцева канавка у наскрізному каналі наЦей спосіб візуальної індикації використання ливу мають насічки, щоб запобігти прокручуванню вмісту вузькогорлої тари розрахований на зберекільцевого ворота в наскрізному каналі наливу; ження цілісності пристрою для закупорювання зовнішньої юбки, яка розташована навкруги кізахисного корка, оскільки наявність клапанного льцевого ворота і надягається на горло пляшки і механізму не дозволяє повторно наповнити пляшкришку, що має гвинтову різьбу і прикручується до ку рідиною. При цьому спосіб закупорювання пенаскрізного каналу наливу. Причому зовнішня юбредбачає обов'язкову жорсткість фіксації або нека має зовнішній індикатор у вигляді кількох ламможливості зняти корок. ких перетинок, що зв'язують кришку з зовнішньою Таким чином, цей спосіб передбачає: юбкою. наповнення тари напоєм; Таким чином, вказаний захисний корок для встановлення в корок клапанного механізму з пляшки має внутрішній клапан, який утримується рухомим елементом у вигляді кульки; затуленим у нормальному стані вагою кульки, що встановлення зовнішнього індикатора у вигляміститься в корпусі клапана між заслінкою клапана ді візуально очевидного зв'язку корку або кришки з і кількома радіальними ребрами, які виконані під горлом тари, який порушується при відкупорюванні таким кутом, що, коли корок нахиляється в горизотари перед вживанням вмісту. нтальне положення, кулька скочується уздовж Перевага цього способу полягає в тому, що нижніх (на цей момент) ребер, вступає в контакт із завдяки встановленню в горлі вузькогорлої тари заслінкою клапана і таким чином клапан утримуклапанного механізму, який дозволяє вмісту тари ється затуленим. Для того, щоб клапан розтуливвиливалися в положенні, близькому до горизонтася, треба розмістити корок (пляшку) нижче горизольного, проте запобігає наповненню тари рідиною нтальної позиції, щоб кулька змогла скотитися по в положеннях від вертикального до близького до нижніх у цей момент ребрах і, відпустивши заслінгоризонтального, цей спосіб дозволяє попередити ку клапана, дозволити рідині вилитися з пляшки. можливість повторного використання тари і при Закупорювальний пристрій "захисний корок" цьому забезпечує візуальну індикацію того, чи ця італійської компанії "Guala Closures" був розробтара була розкупорена чи ні, в залежності від того, лений майже тридцять років тому і широко викорипорушений чи ні зв'язок горла пляшки з кришкою стовується при розливі дорогих напоїв, що продаабо корком відповідно. ються в барах, щоб бармени не могли доливати Закупорювальний пристрій для здійснення будь-яку рідину у відкорковану пляшку і таким чиописаного способу виконаний у вигляді захисного ном обманювати відвідувачів, оскільки в барах корка для пляшки і має корок з наскрізним канапевний час зберігаються відкоркованими недорозлом, на одному з виходів якого встановлена кришлиті пляшки. ка у вигляді фланцевої накладки з зовнішнім індиЗахисний корок для пляшки запобігає повторкатором, що зв'язує кришку чи корок із горлом ному використанню пляшки шляхом її наповнення пляшки, а на іншому виході канал звужується і там рідиною і тим самим не дозволяє вводити спожирозташований рухомий елемент, наприклад, кульвача в оману шля хом підробки напою. ка. Як показала практика, такі пристрої в принципі При цьому захисний корок встановлений на віпридатні для використання при виробництві дорончику пляшки, має кільцеву канавку й складається гих напоїв, оскільки собівартість виробництва опиз таких елементів: саних закупорювальних пристроїв велика і в кілька наскрізного каналу для наливу, що має кільцеразів перевищує собівартість тари, бо пристрій ву канавку; наскрізний канал має кілька ребер, які являє собою складну конструкцію, яка вимагає випинаються всередину, при цьому, коли пляшка великої кількості форм для лиття і при цьому вистоїть у вертикальному положенні, внутрішні краї магає високої точності лиття і штампування, що ребер розходяться донизу. Наскрізний канал має саме по собі впливає на продуктивність і складгніздо клапана і дискову заслінку клапана, яка руність встановлення при закупорюванні тари. хається горизонтально в наскрізному каналі налиДалі, та ж практика показала, що вказаний ву. Причому заслінка має дві позиції: затулена, спосіб і пристрій не повною мірою запобігають коли заслінка впирається в гніздо клапана, і відтуможливості повторного наповнення тари рідиною, лена, коли вона відходить від гнізда клапана. У оскільки в положенні, коли заслінка відтуляється і наскрізному каналі встановлена кулька, яка роздозволяє рідині витікати з пляшки, можна просунуташована між дисковою заслінкою клапана і радіти еластичну тр убку всередину тари і повторно альними ребрами, що випинаються всередину. наповнити пляшку рідиною. В умовах кустарного Причому вага кульки утримує дискову заслінку виробництва, де немає необхідності здійснювати клапана в затуленому стані, коли пляшка перебурозлив напою у великих обсягах, такий метод поває у вертикальній чи горизонтальній позиції, і вторного наповнення тари цілком прийнятний. дозволяє дисковій заслінці клапана відтулитися, В підґрунтя винаходу покладене завдання: коли пляшка нахилена нижче горизонтальної попо-перше, створити такий спосіб візуальної інзиції; дикації розкупорювання вузькогорлої тари, який би кільцевого ворота, який пов'язаний з наскріззначною мірою знижував імовірність повторного ним каналом наливу, причому кільцевий воріт має використання пляшки і практично би сприяв недоперший внутрішній виступ, який входить у кільцеву пущенню введення споживача в оману при розливі канавку на вінчику пляшки, і другий кільцевий вифальшованого напою; ступ, який входить у кільцеву канавку на наскрізпо-друге, шляхом зміни конструкції закупорю 7 78498 8 вального пристрою (і особливо форми виконання яким об'ємним тілом, тим самим створюючи внутз'єднань кришки з корком та взаєморозташування рішній візуальний індикатор у вигляді зв'язку рухочастин) створити такий пристрій, який здійснював мого елемента з корком, а зовнішній індикатор би згаданий спосіб з гарантованим досягненням встановлюють на кришку закупорювального привказаного технічного результату. строю після встановлення корка. Поставлене завдання в основному вирішене Поставлене завдання вирішене в закупорюватим, що в способі візуальної індикації розкупорюльному пристрої для здійснення способу по п.1, вання вузькогорлої тари, яка закоркована закупоякий включає корок з наскрізним каналом, на одрювальним пристроєм із зовнішнім індикатором: ному кінці якого встановлена кришка, що виконана горло тари з кришкою або корком має жорсткий у вигляді фланцевої накладки і має зовнішній індизв'язок, який можна визначити візуально і який катор розкупорювання, що виконаний у вигляді порушується при розкупорюванні тари, - відповідзв'язку кришки з горлом пляшки. Інший кінець нано до винаходу при встановленні закупорювальноскрізного каналу звужується, і в ньому розміщений го пристрою з зовнішнім індикатором всередину рухомий елемент, наприклад, кулька. Відповідно тари поміщають внутрішній візуальний індикатор у до винаходу пристрій має внутрішній індикатор, вигляді рухомого елементу, з'єднаного з закупощо виконаний у вигляді рухомого елемента, пов'ярювальним пристроєм, причому за порушення заного з корком. цілісності зовнішнього індикатора порушується Візуальна індикація розкупорювання вузькогоз'єднання рухомого елемента, і він під дією сил рлої тари в такому пристрої здійснюється на візуагравітації спускається на дно тари. льному тлі цілісності двох конструктивних ознак, а При такому способі вдається візуально продесаме цілісності зовнішнього індикатора у вигляді монструвати розкупорювання вузькогорлої тари, а зв'язку, наприклад, кришки з горлом пляшки, або також практично виключити повторне використанкорка з кришкою, або корка з кришкою та з горлом ня вузькогорлої тари з фальшованим продуктом. пляшки, а також цілісності зв'язку корка з рухомим Перша додаткова відмінність способу полягає елементом, що виконаний у вигляді кульки, або в тому, що при встановленні на вузькогорлу тару прапорця, або монетки, або іншого об'ємного тіла, закупорювального пристрою з зовнішньою візуагабарити якого перевищують габарити звуження льною індикацією у вигляді зв'язку кришки або корнаскрізного каналу. При цьому зв'язок корка з рука з горлом пляшки, всередину горла жорстко хомим елементом може бути або ззовні наскрізновстановлюють корок з наскрізним каналом, всерего каналу після звуженої ділянки, або всередині дину якого поміщають внутрішній індикатор з рунаскрізного каналу після звуженої ділянки, і може хомим елементом, наприклад, у вигляді кульки бути виконаний: та/чи прапорця, а зовнішній індикатор поміщають по-перше, прихованим, тобто рухомий елена кришку закупорювального пристрою після викомент може бути встановлений всередині наскрізнання всіх операцій закупорювання горла. Це поного каналу корка між фланцевою накладкою і силює зазначений вище ефект і сприяє спрощензвуженою ділянкою наскрізного каналу корка, або ню конструкції корка. рухомий елемент встановлений всередину наДруга додаткова відмінність полягає в тому, скрізного каналу після звуженої ділянки; що зовнішній індикатор встановлюють на кришку по-друге, відкритим, тобто рухомий елемент або корок. Це полегшує конструктивне рішення може бути встановлений поза наскрізним каналом зовнішнього індикатора, тобто зв'язку кришки або після звуженої його ділянки. корка з горлом тари. Таким чином, запропонований пристрій дозвоТретя додаткова відмінність полягає в тому, ляє здійснити спосіб відповідно до винаходу із що зв'язок рухомого елемента внутрішнього індизазначеним вище значним зниженням імовірності катора з корком порушується при порушенні зовповторного використання вузькогорлої тари і нішнього індикатора у вигляді зв'язку горла з корспрощення конструкції. При цьому нез'ємність корком або кришкою при повороті кришки на 90°. ка може забезпечуватися і "м'якістю" корка, наприТакий додатковий проміжний режим особливо клад, виконанням його з газонаповненого полімеру ефективний при ненавмисному порушенні зовніштипу піно- чи поропластів. Причому якщо на корпус нього індикатора, наприклад, під час транспортутакого корка з рухомим елементом нанести текст і вання. жорстко приклеїти його прозорим клеєм, то вийде Четверта додаткова відмінність полягає в тонепоганий „акцизний корок", який неможливо буде му, що після вивільнення внутрішнього індикатора відколупати, не зруйнувавши марку, а пляшку не він розкривається, та/чи розвертається, та/чи навдасться відмити. брякає, та/чи надимається всередині тари. Це доПерша додаткова відмінність пристрою полязволяє отримати внутрішній індикатор, який немогає в тому, що фланцева накладка має шток, який жливо вийняти з порожнини тари і який таким міститься у наскрізному каналі корка. Такі закупочином запобігає повторному використанню тари. рювальні пристрої найбільш естетичні і прості в П'ята додаткова відмінність полягає в тому, експлуатації, оскільки відсутній конструктивний що при встановленні на вузькогорлу тару закупоелемент, що з'єднує р ухомий елемент із фланцерювального пристрою з зовнішньою індикацією у вою накладкою. вигляді зв'язку кришки з корком всередину горла Друга додаткова відмінність полягає в тому, тари жорстко (нез'ємно) встановлюють корок з що шток на фланцевій накладці виконаний із винаскрізним каналом, торець якого поза корком ступами, що розташовані ексцентрично стосовно попередньо затуляють рухомим елементом, навісі наскрізного каналу корка, а він у районі розтаприклад, кулькою, та/чи прапорцем, та/чи будьшування рухомого елементу виконаний із пазами, 9 78498 10 що на ви ході каналу утворюють пружні губи, які стрій для візуальної індикації використання вмісту попереджають випадіння рухомого елемента, котвузькогорлої тари; рий міститься в порожнині наскрізного каналу. У на Фіг.4 - один із можливих варіантів виконантаких закупорювальних пристроях рухомий еленя корка закупорювального пристрою; мент, наприклад, кулька, утримується у наскрізнона Фіг.5, 6, 7 - варіанти виконання розрізу по Аму каналі корка за рахунок того, що він лежить на А корка закупорювального пристрою с Фіг.4; звуженій ділянці корка, і тим самим демонструє на Фіг.8 - один із можливих варіантів виконансвоє положення, а після розсування пружних губ ня фланцевої накладки закупорювального привін випадає вниз на дно тари. строю; Третя додаткова відмінність полягає в тому, на Фіг.9, 10, 11 - варіанти виконання вигляду що кінцева ділянка виступу на фланцевій накладці знизу фланцевої накладки з Фіг.8; має елемент для фіксації, а рухомий елемент має на Фіг.12 - один із варіантів виконання: найвідповідну частину для фіксації на виступі фланпростіший закупорювальний пристрій для візуальцевої накладки, розташований поза порожниною ної індикації використання вмісту вузькогорлої танаскрізного каналу корка і взаємодіє з торцем корри з розташуванням внутрішнього індикатора ка. Такі закупорювальні пристрої досить прості у рухомого елемента поза наскрізним каналом корвиготовленні і забезпечують візуальну інформацію ка; про положення рухомого елемента відносно корка. на Фіг.13 - один із можливих варіантів викоЧетверта додаткові відмінність полягає в тому, нання фланцевої накладки і штока закупорювальщо рухомий елемент виконаний у вигляді кульки, ного пристрою з Фіг.12; та/чи прапорця, та/чи перчика, та/чи монетки, на Фіг.14 - один із варіантів виконання: найта/чи іншого будь-якого предмета, габарити якого простіший закупорювальний пристрій для візуальбільше діаметра звуження наскрізного каналу корної індикації використання вмісту вузькогорлої така. Такий закупорювальний пристрій дозволяє ри з розташуванням внутрішнього індикатора найбільш ефективно вирішувати питання неможрухомого елемента поза наскрізним каналом корливості вийняти внутрішній індикатор із порожнини ка; вузькогорлої тари при конструктивній цілісності на Фіг.15 - один із можливих варіантів викокорка. нання фланцевої накладки і штока закупорювальП'ята додаткова відмінність полягає в тому, ного пристрою з Фіг.14; що шток виконаний у вигляді жилки або смужки, на Фіг.16 - один із варіантів виконання: найяка жорстко з'єднує фланцеву накладку з рухомим простіший закупорювальний пристрій для візуальелементом, при цьому звуження наскрізного кананої індикації використанні вмісту вузькогорлої тари лу корка розташоване між фланцевою накладкою і з розташуванням внутрішнього індикатора - рухорухомим елементом. Це дозволяє конструктивно мого елемента у наскрізному каналі після його оптимізувати закупорювальний пристрій зі знизвуження. женням вартості при масовому виробництві. Закупорювальний пристрій для візуальної інВарто підкреслити, що при виборі конкретних дикації використання вмісту вузькогорлої тари у варіантів практичного втілення винаходу можливі загальному випадку включає (див. Фіг.1, 2, 3, 12, довільні комбінації вказаних додаткових відміннос14 і 16): тей від основного задуму винаходу, що цей задум по суті циліндричний корок, що має корпус 1 с у межах, окреслених формулою винаходу, може вісесиметричним круглим наскрізним каналом 2 і бути доповнений та/чи уточнений з використанням звуженою ділянкою 3 корпуса 1 в напрямку згори звичайних знань спеціалістів і що описаний далі вниз, яка утворює в наскрізному каналі 2 прохідний приклад втілення задуму, що йому надається пеотвір з діаметром, що є меншим за діаметр наревага, жодним чином не обмежує обсяг прав на скрізного каналу 2, геометрична вісь якого є прооснові винаходу. довженням вісі симетрії наскрізного каналу 2, при Далі сутність винаходу пояснюється детальцьому звужена ділянка 3 має прорізи 4; ним описом із посиланням на креслення, де зофланцеву накладку 5, яка встановлена на одбражені: ному з виходів наскрізного каналу 2 і має кільцеву на Фіг.1 - один із можливих варіантів встановюбку 6, що розташована на нижній площині фланлення на горло вузькогорлої тари найпростішого цевої накладки 5 і взаємодіє з поверхнею наскріззакупорювального пристрою для візуальної індиного каналу 2, при цьому зовнішній діаметр кількації використання вмісту вузькогорлої тари, в цевої юбки 6 виконаний рівним або більшим від якому внутрішній індикатор - рухомий елемент, що діаметра наскрізного каналу 2 корка, що дозволяє розташований у наскрізному каналі корка між фланцевій накладці 5 з натягом затуляти вхідний фланцевою накладкою та тою ділянкою, що звуотвір наскрізного каналу 2; жується; щонайменше один виступ 7, наприклад, у вина Фіг.2 - інший можливий варіант встановгляді штока (див. Фіг.1, 2, 3, 4, 5), який вісесиметлення на горло вузькогорлої тари найпростішого рично закріплений на фланцевій накладці 5 і роззакупорювального пристрою для візуальної індиташований у порожнині наскрізного каналу 2, при кації використання вмісту вузькогорлої тари, в цьому шток в поперечному розрізі (див. Фіг.8, 9) якому внутрішній індикатор - рухомий елемент, що може бути виконаний, наприклад, еліпсоподібним розташований у наскрізному каналі корка між або з ексцентричними виступами 8, які заходять у фланцевою накладкою та тою ділянкою, що звупрорізи 4 звуженої ділянки 3 корпусу 1 корка, або жується; виступ 7 може бути виконаний у вигляді вісесимена Фіг.3 - найпростіший закупорювальний притричного пальця (див. Фіг.14, 15), кінцева ділянка 9 11 78498 12 якого виконана з елементом 10 для фіксації; пу розташована фланцева накладка, яка з'єднана рухомий елемент 11, який у найпростішому з рухомим елементом виступом у вигляді стрічки випадку виконаний у вигляді кульки, діаметр якої або жилки. менший за діаметр наскрізного каналу і більший за У більш складних випадках реалізації винаходіаметр прохідного отвору звуженої частини 3 корду корок може бути виконаний складної конфігурапуса 1 корка. При цьому у випадку виконання закуції, а кришка й фланцева накладка виконані окрепорювального пристрою з розташуванням рухомомо, як це показано на Фіг.1, або ж корок може бути го елемента 11 поза наскрізним каналом 2, після виконаний складаним, а кришка та фланцева назвуженої ділянки 3 корпуса 1 корка, як зображено кладка як одне ціле, як це показано на Фіг.2. на Фіг.12, 14, або у наскрізному каналі 2, але після Однак, незалежно від конкретної форми викозвуженої ділянки 3 корпуса 1 корка, як показано на нання пристрою, запропонований спосіб візуальної Фіг.16, рухомий елемент має відповідну частин у 12 індикації розкупорювання вузькогорлої тари після для фіксації рухомого елемента на виступі 7 фланаповнення її напоєм у загальному випадку пенцевої накладки 5. редбачає: Важливими ознаками заявленого закупорюваа) закупорювання горла вузькогорлої тари зального пристрою (див Фіг.1,2, 12, 14, 16) є наявпропонованим пристроєм, при якому ність корка з наскрізним каналом, корпус якого має - перед закупорюванням збирають пристрій звужену частину, з якою взаємодіє з одного боку шляхом розміщення внутрішнього індикатора, нанаскрізного каналу рухомий елемент, а з другого приклад, кульки, у наскрізному каналі корка і встабоку наскрізного каналу - фланцева накладка, при новлення з'єднання між внутрішнім індикатором і цьому фланцева накладка в одному випадку може фланцевою накладкою; взаємодіяти з рухомим елементом через звужену - встановлюють пристрій в горло вузькогорлої частину корпуса, а в іншому випадку безпосередтари шляхом нез'ємного встановлення корка; ньо з рухомим елементом, положення якого в поб) встановлення зовнішнього індикатора у вирожнині вузькогорлої тари є внутрішній індикатогляді візуально очевидного зв'язку корка з горлом ром. Таким чином з'являється носій інформації про тари, або корка з кришкою, або кришки з горлом. те, що вказана тара або не була розкупорена, або Заявленим способом в пристрої відповідно до про те, що вказана тара була розкупорена, що є винаходу інформація про використання вмісту вусуттєвою ознакою заявленого способу візуальної зькогорлої тари, тобто факт розкупорювання вузьіндикації використання вмісту вузькогорлої тари. когорлої тари, демонструється візуально за наявДля потреб реалізації задуму винаходу рухоністю одночасної цілісності зовнішнього індикатора мим елементом - внутрішнім індикатором 11 переу вигляді зв'язку корка з горлом пляшки, або корка важно може слугувати к улькоподібний об'єкт, або з кришкою, або кришки з горлом і цілісності зв'язку прапорець, або перчик, причому він може бути внутрішнього індикатора у вигляді рухомого елевиконаний із матеріалу, який набрякає, надимаменту з корком, тобто чи є рухомий елемент зв'яється, розширяється, розвертається тощо. заний з корком, чи він перебуває в порожнині тари У найпростішому випадку реалізації задуму в напої. винаходу (див Фіг.16) корпус 1 корка має циліндТим не менше, на додачу до такого пасивного ричну зовнішню поверхню з кільцевими виступами візуального попередження споживача шляхом для забезпечення міцної нез'ємної посадки на внузависання внутрішнього індикатора - рухомого трішню поверхню горла вузькогорлої тари і наелемента в порожнині вузькогорлої тари варто скрізним каналом 2, діаметр якого перед одним із відзначити те, що споживач отримує попередню виходів наскрізного каналу звужується за допомододаткову інформацію про продукт, який він спогою виконання в корпусі 1 корка напливу або устуживатиме, і тим самим отримує попередження про пу, з яким взаємодіє рухомий елемент у вигляді те, чи була до споживання тара відкупорена, чи ні. кульки, при цьому з іншого боку напливу або усту 13 Комп’ютерна в ерстка Т.Чепелева 78498 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
