Електронна книга

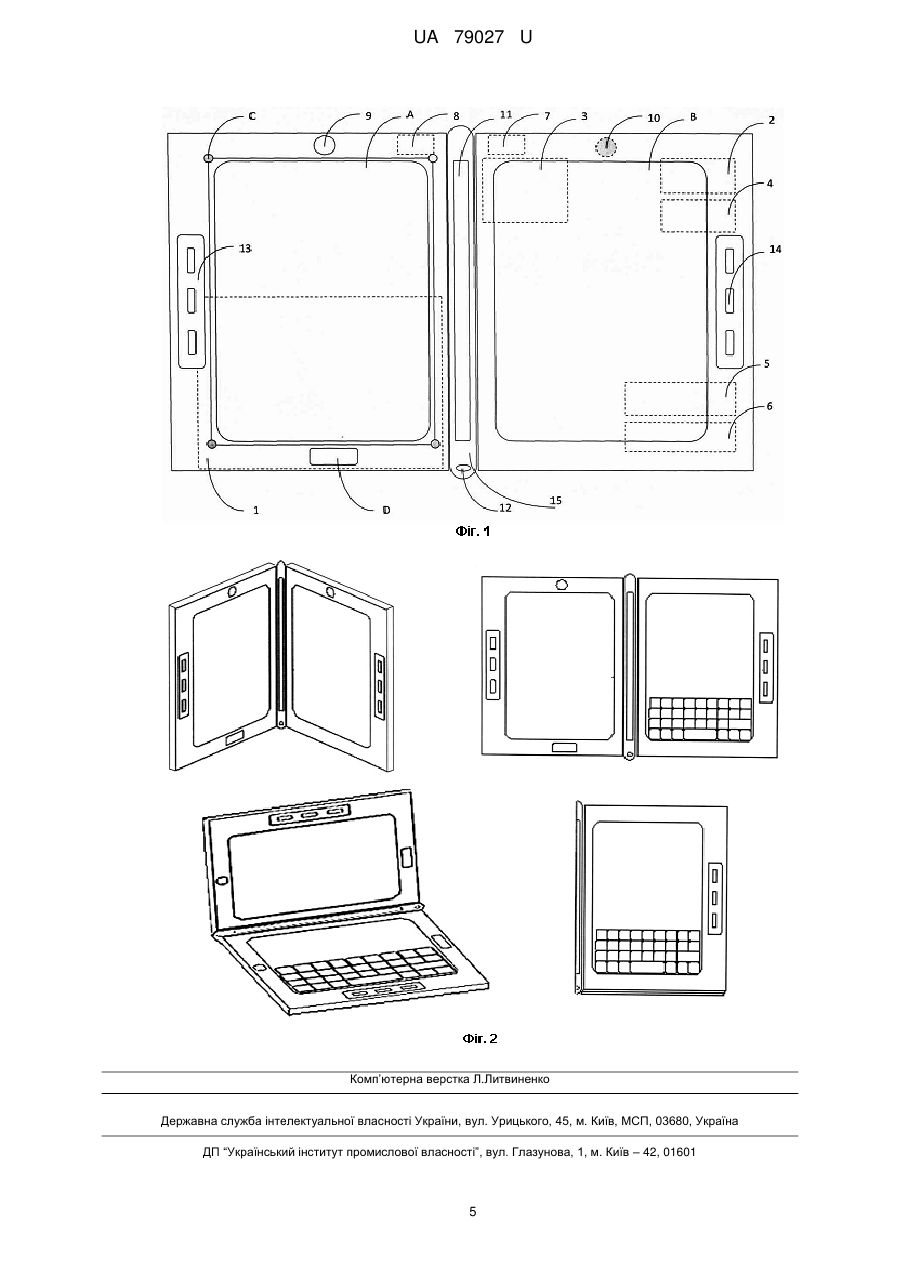

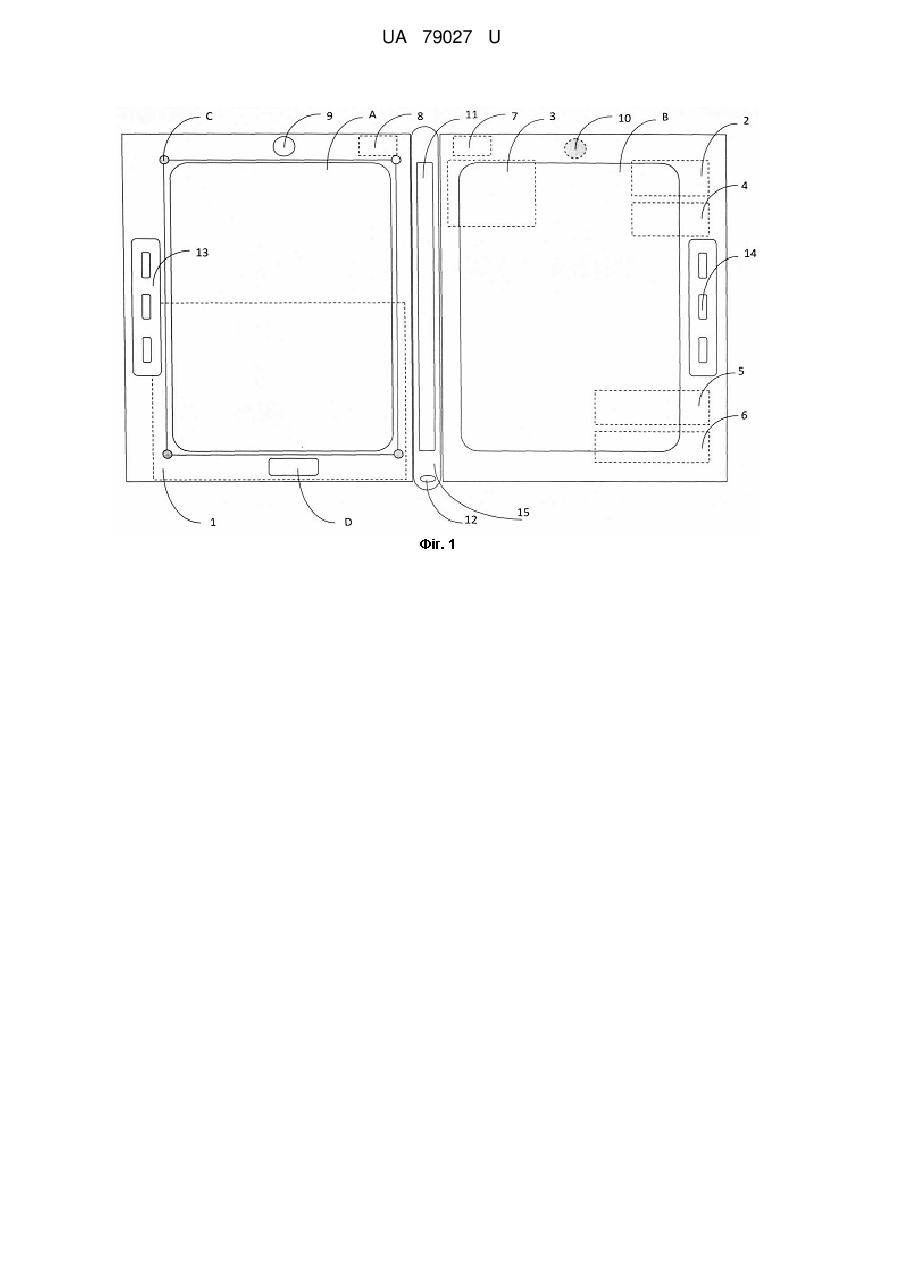

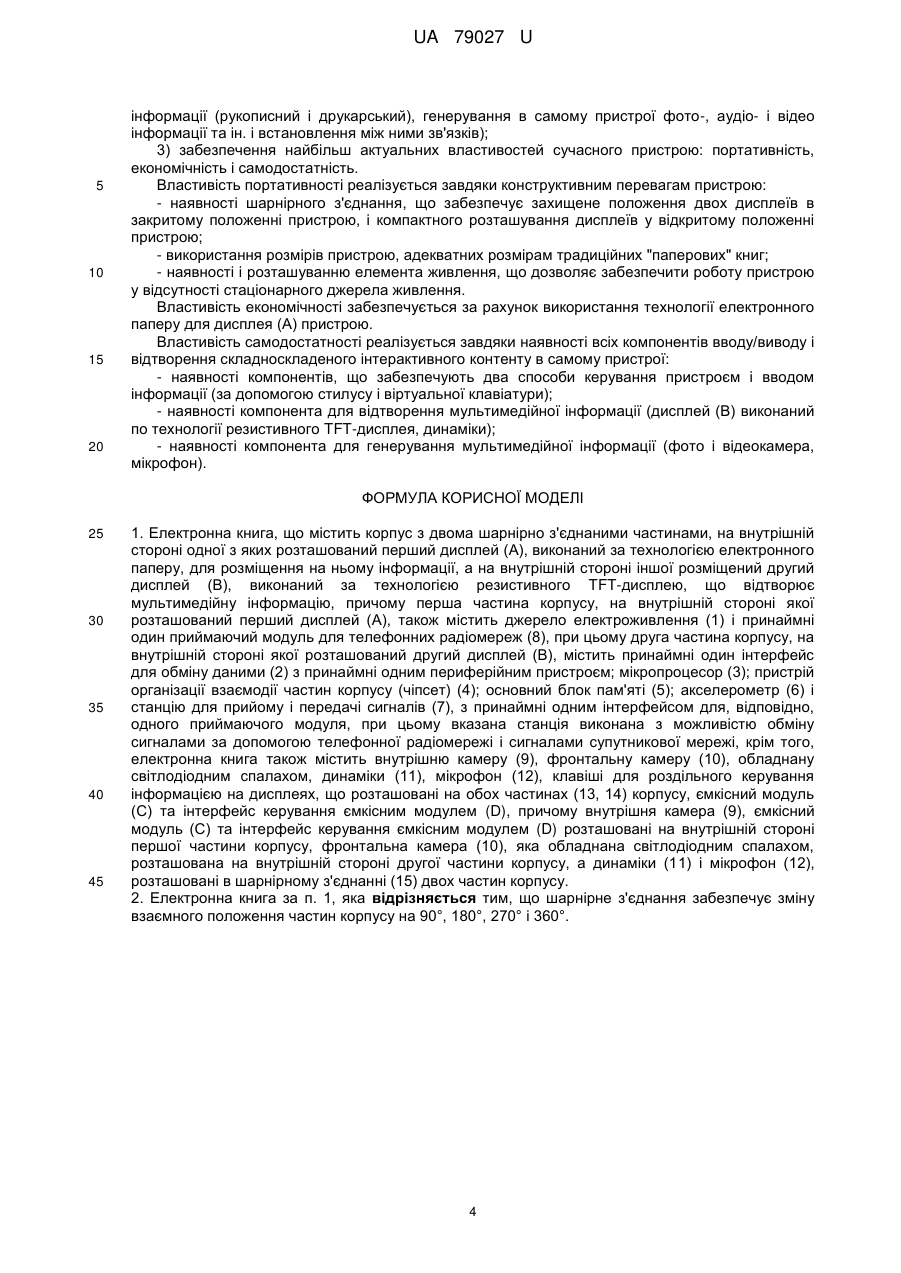

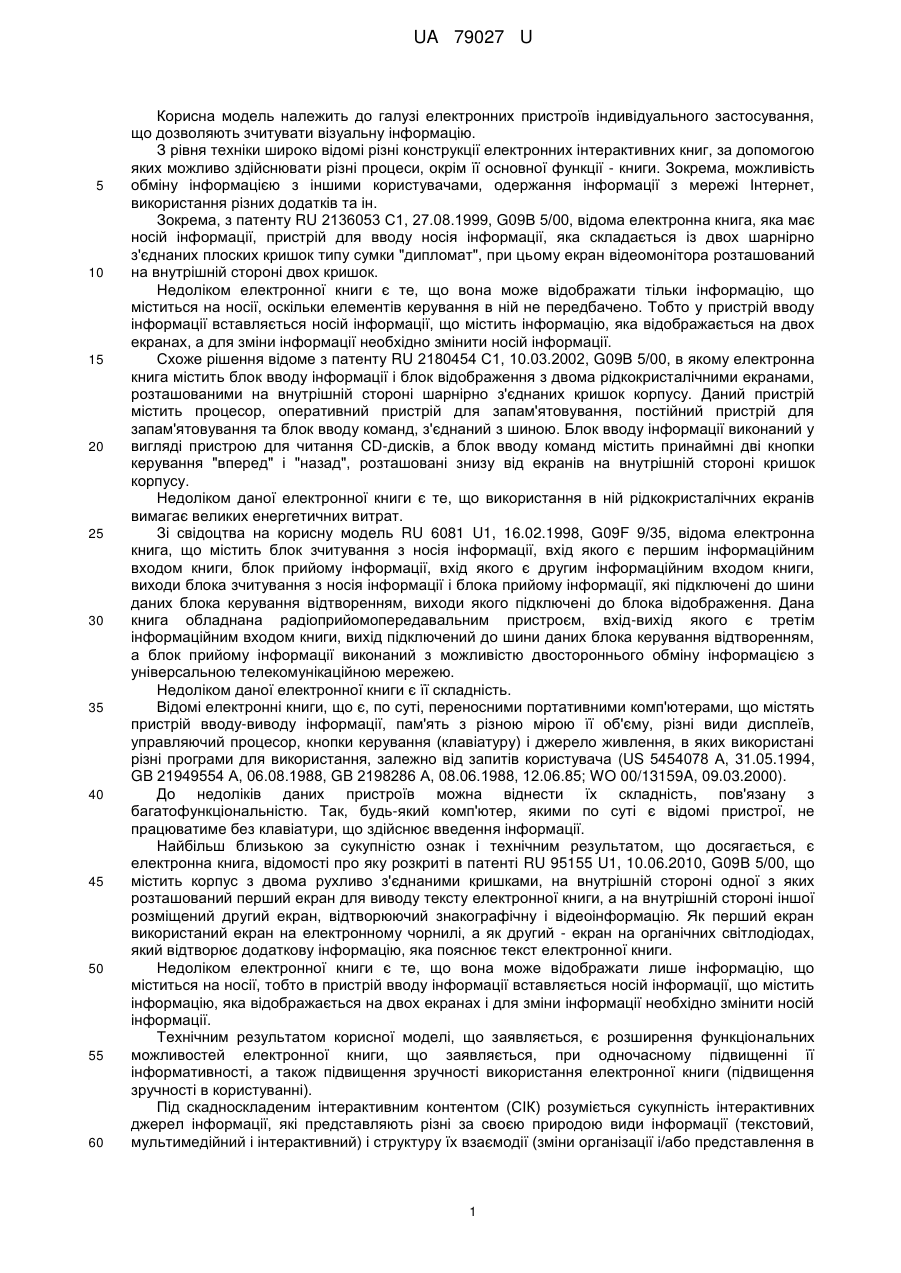

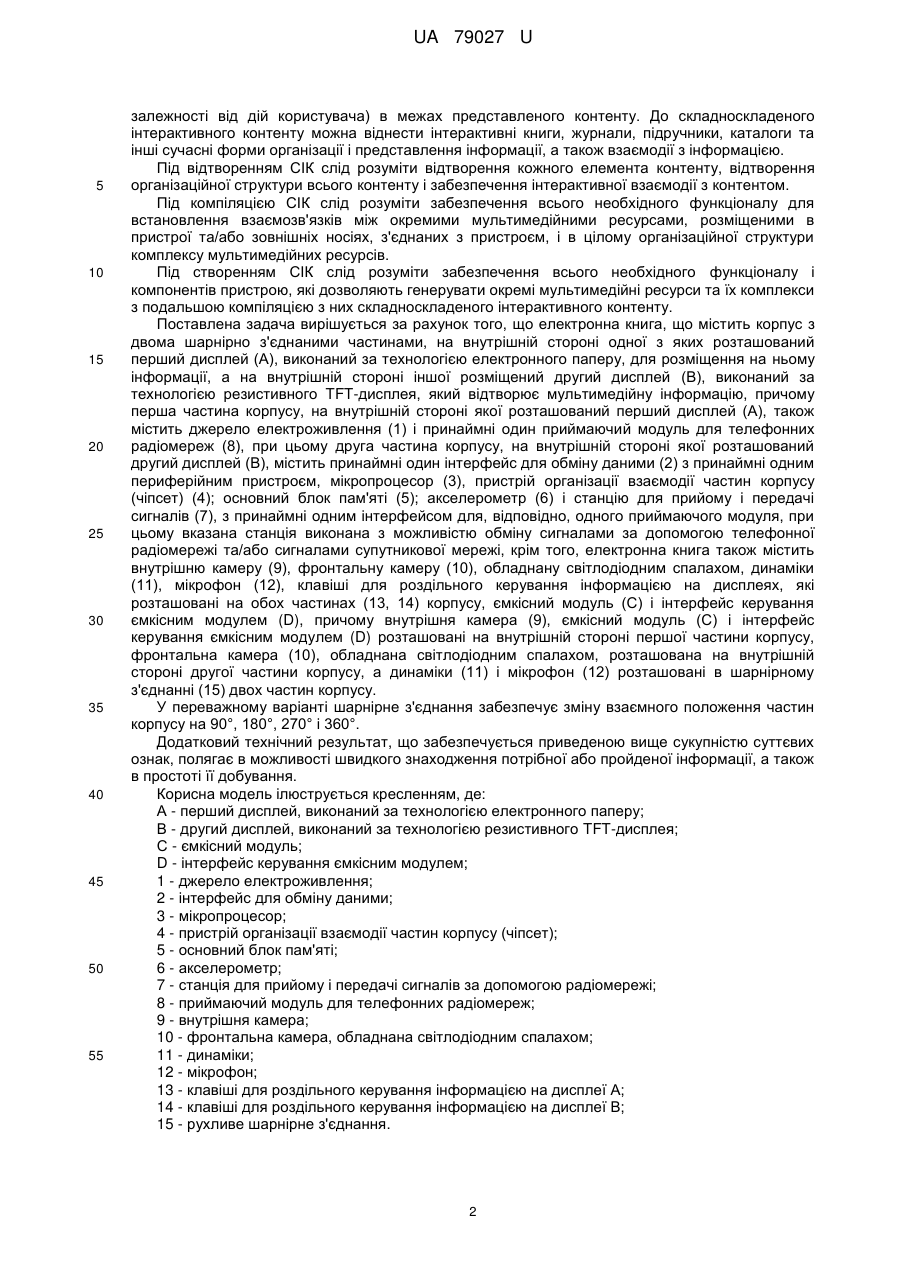

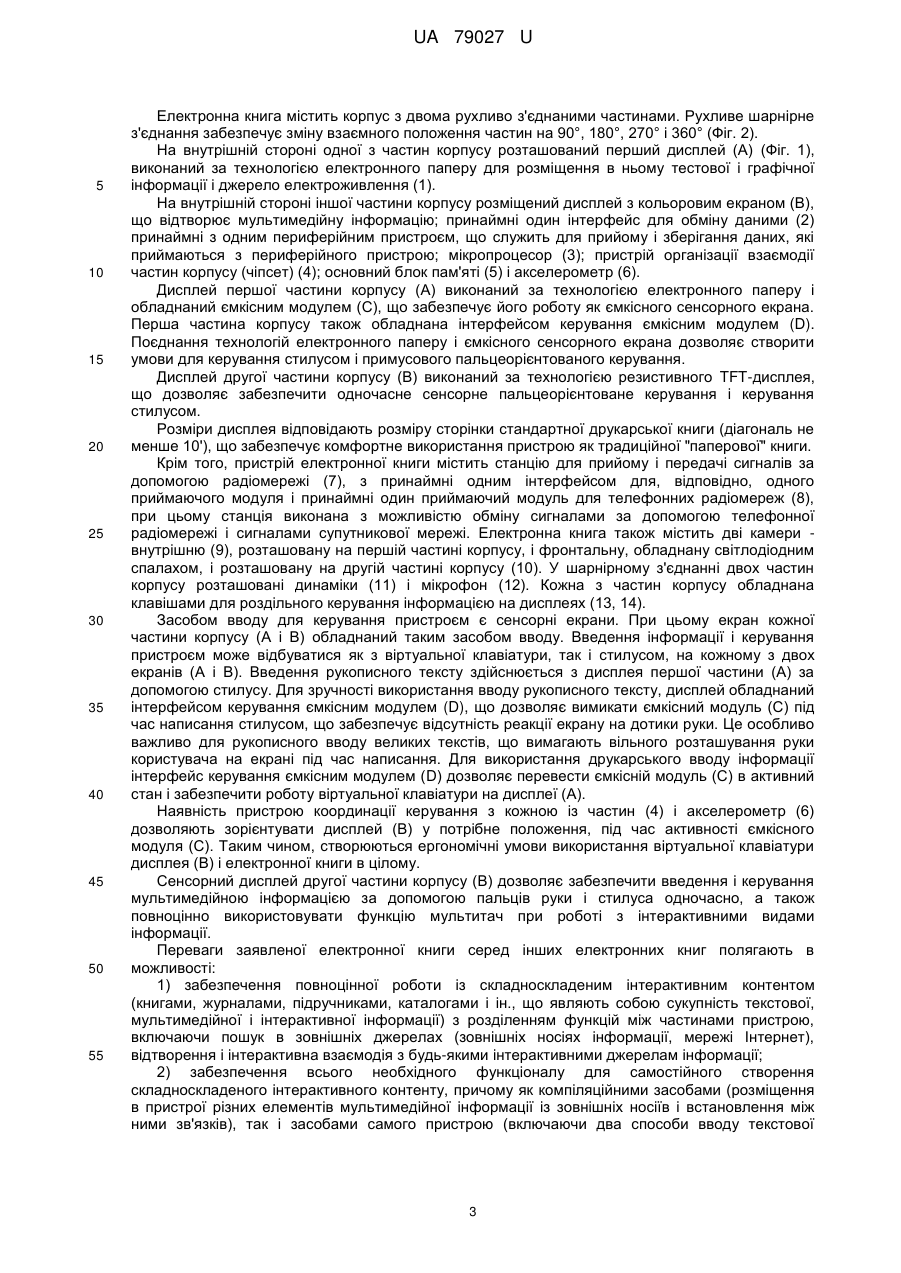

Реферат: Електронна книга містить корпус з двома шарнірно з'єднаними частинами, на внутрішній стороні одної з яких розташований перший дисплей, виконаний за технологією електронного паперу, а на внутрішній стороні іншої розміщений другий дисплей, виконаний за технологією резистивного TFT-дисплею, перша частина корпусу також містить джерело електроживлення, і принаймні один приймаючий модуль для телефонних радіомереж, при цьому друга частина корпусу містить принаймні один інтерфейс для обміну даними з принаймні одним периферійним пристроєм; мікропроцесор; пристрій організації взаємодії частин корпусу (чіпсет); основний блок пам'яті; акселерометр і станцію для прийому і передачі сигналів з принаймні одним інтерфейсом для, відповідно, одного приймаючого модуля, при цьому вказана станція виконана з можливістю обміну сигналами за допомогою телефонної радіомережі і сигналами супутникової мережі; динаміки, і мікрофон, які розташовані в шарнірному з'єднанні двох частин корпусу, клавіші для роздільного керування інформацією на дисплеях, що розташовані на обох частинах корпусу; внутрішню камеру, ємкісний модуль та інтерфейс керування ємкісним модулем, що розташовані на внутрішній стороні першої частини корпусу; фронтальну камеру, обладнану світлодіодним спалахом, яка розташована на внутрішній стороні другої частини корпусу. UA 79027 U (54) ЕЛЕКТРОННА КНИГА UA 79027 U UA 79027 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електронних пристроїв індивідуального застосування, що дозволяють зчитувати візуальну інформацію. З рівня техніки широко відомі різні конструкції електронних інтерактивних книг, за допомогою яких можливо здійснювати різні процеси, окрім її основної функції - книги. Зокрема, можливість обміну інформацією з іншими користувачами, одержання інформації з мережі Інтернет, використання різних додатків та ін. Зокрема, з патенту RU 2136053 С1, 27.08.1999, G09В 5/00, відома електронна книга, яка має носій інформації, пристрій для вводу носія інформації, яка складається із двох шарнірно з'єднаних плоских кришок типу сумки "дипломат", при цьому екран відеомонітора розташований на внутрішній стороні двох кришок. Недоліком електронної книги є те, що вона може відображати тільки інформацію, що міститься на носії, оскільки елементів керування в ній не передбачено. Тобто у пристрій вводу інформації вставляється носій інформації, що містить інформацію, яка відображається на двох екранах, а для зміни інформації необхідно змінити носій інформації. Схоже рішення відоме з патенту RU 2180454 С1, 10.03.2002, G09В 5/00, в якому електронна книга містить блок вводу інформації і блок відображення з двома рідкокристалічними екранами, розташованими на внутрішній стороні шарнірно з'єднаних кришок корпусу. Даний пристрій містить процесор, оперативний пристрій для запам'ятовування, постійний пристрій для запам'ятовування та блок вводу команд, з'єднаний з шиною. Блок вводу інформації виконаний у вигляді пристрою для читання CD-дисків, а блок вводу команд містить принаймні дві кнопки керування "вперед" і "назад", розташовані знизу від екранів на внутрішній стороні кришок корпусу. Недоліком даної електронної книги є те, що використання в ній рідкокристалічних екранів вимагає великих енергетичних витрат. Зі свідоцтва на корисну модель RU 6081 U1, 16.02.1998, G09F 9/35, відома електронна книга, що містить блок зчитування з носія інформації, вхід якого є першим інформаційним входом книги, блок прийому інформації, вхід якого є другим інформаційним входом книги, виходи блока зчитування з носія інформації і блока прийому інформації, які підключені до шини даних блока керування відтворенням, виходи якого підключені до блока відображення. Дана книга обладнана радіоприйомопередавальним пристроєм, вхід-вихід якого є третім інформаційним входом книги, вихід підключений до шини даних блока керування відтворенням, а блок прийому інформації виконаний з можливістю двостороннього обміну інформацією з універсальною телекомунікаційною мережею. Недоліком даної електронної книги є її складність. Відомі електронні книги, що є, по суті, переносними портативними комп'ютерами, що містять пристрій вводу-виводу інформації, пам'ять з різною мірою її об'єму, різні види дисплеїв, управляючий процесор, кнопки керування (клавіатуру) і джерело живлення, в яких використані різні програми для використання, залежно від запитів користувача (US 5454078 А, 31.05.1994, GB 21949554 А, 06.08.1988, GB 2198286 А, 08.06.1988, 12.06.85; WO 00/13159A, 09.03.2000). До недоліків даних пристроїв можна віднести їх складність, пов'язану з багатофункціональністю. Так, будь-який комп'ютер, якими по суті є відомі пристрої, не працюватиме без клавіатури, що здійснює введення інформації. Найбільш близькою за сукупністю ознак і технічним результатом, що досягається, є електронна книга, відомості про яку розкриті в патенті RU 95155 U1, 10.06.2010, G09В 5/00, що містить корпус з двома рухливо з'єднаними кришками, на внутрішній стороні одної з яких розташований перший екран для виводу тексту електронної книги, а на внутрішній стороні іншої розміщений другий екран, відтворюючий знакографічну і відеоінформацію. Як перший екран використаний екран на електронному чорнилі, а як другий - екран на органічних світлодіодах, який відтворює додаткову інформацію, яка пояснює текст електронної книги. Недоліком електронної книги є те, що вона може відображати лише інформацію, що міститься на носії, тобто в пристрій вводу інформації вставляється носій інформації, що містить інформацію, яка відображається на двох екранах і для зміни інформації необхідно змінити носій інформації. Технічним результатом корисної моделі, що заявляється, є розширення функціональних можливостей електронної книги, що заявляється, при одночасному підвищенні її інформативності, а також підвищення зручності використання електронної книги (підвищення зручності в користуванні). Під скадноскладеним інтерактивним контентом (СІК) розуміється сукупність інтерактивних джерел інформації, які представляють різні за своєю природою види інформації (текстовий, мультимедійний і інтерактивний) і структуру їх взаємодії (зміни організації і/або представлення в 1 UA 79027 U 5 10 15 20 25 30 35 40 45 50 55 залежності від дій користувача) в межах представленого контенту. До складноскладеного інтерактивного контенту можна віднести інтерактивні книги, журнали, підручники, каталоги та інші сучасні форми організації і представлення інформації, а також взаємодії з інформацією. Під відтворенням СІК слід розуміти відтворення кожного елемента контенту, відтворення організаційної структури всього контенту і забезпечення інтерактивної взаємодії з контентом. Під компіляцією СІК слід розуміти забезпечення всього необхідного функціоналу для встановлення взаємозв'язків між окремими мультимедійними ресурсами, розміщеними в пристрої та/або зовнішніх носіях, з'єднаних з пристроєм, і в цілому організаційної структури комплексу мультимедійних ресурсів. Під створенням СІК слід розуміти забезпечення всього необхідного функціоналу і компонентів пристрою, які дозволяють генерувати окремі мультимедійні ресурси та їх комплекси з подальшою компіляцією з них складноскладеного інтерактивного контенту. Поставлена задача вирішується за рахунок того, що електронна книга, що містить корпус з двома шарнірно з'єднаними частинами, на внутрішній стороні одної з яких розташований перший дисплей (А), виконаний за технологією електронного паперу, для розміщення на ньому інформації, а на внутрішній стороні іншої розміщений другий дисплей (В), виконаний за технологією резистивного TFT-дисплея, який відтворює мультимедійну інформацію, причому перша частина корпусу, на внутрішній стороні якої розташований перший дисплей (А), також містить джерело електроживлення (1) і принаймні один приймаючий модуль для телефонних радіомереж (8), при цьому друга частина корпусу, на внутрішній стороні якої розташований другий дисплей (В), містить принаймні один інтерфейс для обміну даними (2) з принаймні одним периферійним пристроєм, мікропроцесор (3), пристрій організації взаємодії частин корпусу (чіпсет) (4); основний блок пам'яті (5); акселерометр (6) і станцію для прийому і передачі сигналів (7), з принаймні одним інтерфейсом для, відповідно, одного приймаючого модуля, при цьому вказана станція виконана з можливістю обміну сигналами за допомогою телефонної радіомережі та/або сигналами супутникової мережі, крім того, електронна книга також містить внутрішню камеру (9), фронтальну камеру (10), обладнану світлодіодним спалахом, динаміки (11), мікрофон (12), клавіші для роздільного керування інформацією на дисплеях, які розташовані на обох частинах (13, 14) корпусу, ємкісний модуль (С) і інтерфейс керування ємкісним модулем (D), причому внутрішня камера (9), ємкісний модуль (С) і інтерфейс керування ємкісним модулем (D) розташовані на внутрішній стороні першої частини корпусу, фронтальна камера (10), обладнана світлодіодним спалахом, розташована на внутрішній стороні другої частини корпусу, а динаміки (11) і мікрофон (12) розташовані в шарнірному з'єднанні (15) двох частин корпусу. У переважному варіанті шарнірне з'єднання забезпечує зміну взаємного положення частин корпусу на 90°, 180°, 270° і 360°. Додатковий технічний результат, що забезпечується приведеною вище сукупністю суттєвих ознак, полягає в можливості швидкого знаходження потрібної або пройденої інформації, а також в простоті її добування. Корисна модель ілюструється кресленням, де: А - перший дисплей, виконаний за технологією електронного паперу; В - другий дисплей, виконаний за технологією резистивного TFT-дисплея; С - ємкісний модуль; D - інтерфейс керування ємкісним модулем; 1 - джерело електроживлення; 2 - інтерфейс для обміну даними; 3 - мікропроцесор; 4 - пристрій організації взаємодії частин корпусу (чіпсет); 5 - основний блок пам'яті; 6 - акселерометр; 7 - станція для прийому і передачі сигналів за допомогою радіомережі; 8 - приймаючий модуль для телефонних радіомереж; 9 - внутрішня камера; 10 - фронтальна камера, обладнана світлодіодним спалахом; 11 - динаміки; 12 - мікрофон; 13 - клавіші для роздільного керування інформацією на дисплеї А; 14 - клавіші для роздільного керування інформацією на дисплеї В; 15 - рухливе шарнірне з'єднання. 2 UA 79027 U 5 10 15 20 25 30 35 40 45 50 55 Електронна книга містить корпус з двома рухливо з'єднаними частинами. Рухливе шарнірне з'єднання забезпечує зміну взаємного положення частин на 90°, 180°, 270° і 360° (Фіг. 2). На внутрішній стороні одної з частин корпусу розташований перший дисплей (А) (Фіг. 1), виконаний за технологією електронного паперу для розміщення в ньому тестової і графічної інформації і джерело електроживлення (1). На внутрішній стороні іншої частини корпусу розміщений дисплей з кольоровим екраном (В), що відтворює мультимедійну інформацію; принаймні один інтерфейс для обміну даними (2) принаймні з одним периферійним пристроєм, що служить для прийому і зберігання даних, які приймаються з периферійного пристрою; мікропроцесор (3); пристрій організації взаємодії частин корпусу (чіпсет) (4); основний блок пам'яті (5) і акселерометр (6). Дисплей першої частини корпусу (А) виконаний за технологією електронного паперу і обладнаний ємкісним модулем (С), що забезпечує його роботу як ємкісного сенсорного екрана. Перша частина корпусу також обладнана інтерфейсом керування ємкісним модулем (D). Поєднання технологій електронного паперу і ємкісного сенсорного екрана дозволяє створити умови для керування стилусом і примусового пальцеорієнтованого керування. Дисплей другої частини корпусу (В) виконаний за технологією резистивного TFT-дисплея, що дозволяє забезпечити одночасне сенсорне пальцеорієнтоване керування і керування стилусом. Розміри дисплея відповідають розміру сторінки стандартної друкарської книги (діагональ не менше 10'), що забезпечує комфортне використання пристрою як традиційної "паперової" книги. Крім того, пристрій електронної книги містить станцію для прийому і передачі сигналів за допомогою радіомережі (7), з принаймні одним інтерфейсом для, відповідно, одного приймаючого модуля і принаймні один приймаючий модуль для телефонних радіомереж (8), при цьому станція виконана з можливістю обміну сигналами за допомогою телефонної радіомережі і сигналами супутникової мережі. Електронна книга також містить дві камери внутрішню (9), розташовану на першій частині корпусу, і фронтальну, обладнану світлодіодним спалахом, і розташовану на другій частині корпусу (10). У шарнірному з'єднанні двох частин корпусу розташовані динаміки (11) і мікрофон (12). Кожна з частин корпусу обладнана клавішами для роздільного керування інформацією на дисплеях (13, 14). Засобом вводу для керування пристроєм є сенсорні екрани. При цьому екран кожної частини корпусу (А і В) обладнаний таким засобом вводу. Введення інформації і керування пристроєм може відбуватися як з віртуальної клавіатури, так і стилусом, на кожному з двох екранів (А і В). Введення рукописного тексту здійснюється з дисплея першої частини (А) за допомогою стилусу. Для зручності використання вводу рукописного тексту, дисплей обладнаний інтерфейсом керування ємкісним модулем (D), що дозволяє вимикати ємкісний модуль (С) під час написання стилусом, що забезпечує відсутність реакції екрану на дотики руки. Це особливо важливо для рукописного вводу великих текстів, що вимагають вільного розташування руки користувача на екрані під час написання. Для використання друкарського вводу інформації інтерфейс керування ємкісним модулем (D) дозволяє перевести ємкісній модуль (С) в активний стан і забезпечити роботу віртуальної клавіатури на дисплеї (А). Наявність пристрою координації керування з кожною із частин (4) і акселерометр (6) дозволяють зорієнтувати дисплей (В) у потрібне положення, під час активності ємкісного модуля (С). Таким чином, створюються ергономічні умови використання віртуальної клавіатури дисплея (В) і електронної книги в цілому. Сенсорний дисплей другої частини корпусу (В) дозволяє забезпечити введення і керування мультимедійною інформацією за допомогою пальців руки і стилуса одночасно, а також повноцінно використовувати функцію мультитач при роботі з інтерактивними видами інформації. Переваги заявленої електронної книги серед інших електронних книг полягають в можливості: 1) забезпечення повноцінної роботи із складноскладеним інтерактивним контентом (книгами, журналами, підручниками, каталогами і ін., що являють собою сукупність текстової, мультимедійної і інтерактивної інформації) з розділенням функцій між частинами пристрою, включаючи пошук в зовнішніх джерелах (зовнішніх носіях інформації, мережі Інтернет), відтворення і інтерактивна взаємодія з будь-якими інтерактивними джерелам інформації; 2) забезпечення всього необхідного функціоналу для самостійного створення складноскладеного інтерактивного контенту, причому як компіляційними засобами (розміщення в пристрої різних елементів мультимедійної інформації із зовнішніх носіїв і встановлення між ними зв'язків), так і засобами самого пристрою (включаючи два способи вводу текстової 3 UA 79027 U 5 10 15 20 інформації (рукописний і друкарський), генерування в самому пристрої фото-, аудіо- і відео інформації та ін. і встановлення між ними зв'язків); 3) забезпечення найбільш актуальних властивостей сучасного пристрою: портативність, економічність і самодостатність. Властивість портативності реалізується завдяки конструктивним перевагам пристрою: - наявності шарнірного з'єднання, що забезпечує захищене положення двох дисплеїв в закритому положенні пристрою, і компактного розташування дисплеїв у відкритому положенні пристрою; - використання розмірів пристрою, адекватних розмірам традиційних "паперових" книг; - наявності і розташуванню елемента живлення, що дозволяє забезпечити роботу пристрою у відсутності стаціонарного джерела живлення. Властивість економічності забезпечується за рахунок використання технології електронного паперу для дисплея (А) пристрою. Властивість самодостатності реалізується завдяки наявності всіх компонентів вводу/виводу і відтворення складноскладеного інтерактивного контенту в самому пристрої: - наявності компонентів, що забезпечують два способи керування пристроєм і вводом інформації (за допомогою стилусу і віртуальної клавіатури); - наявності компонента для відтворення мультимедійної інформації (дисплей (В) виконаний по технології резистивного TFT-дисплея, динаміки); - наявності компонента для генерування мультимедійної інформації (фото і відеокамера, мікрофон). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Електронна книга, що містить корпус з двома шарнірно з'єднаними частинами, на внутрішній стороні одної з яких розташований перший дисплей (А), виконаний за технологією електронного паперу, для розміщення на ньому інформації, а на внутрішній стороні іншої розміщений другий дисплей (В), виконаний за технологією резистивного TFT-дисплею, що відтворює мультимедійну інформацію, причому перша частина корпусу, на внутрішній стороні якої розташований перший дисплей (А), також містить джерело електроживлення (1) і принаймні один приймаючий модуль для телефонних радіомереж (8), при цьому друга частина корпусу, на внутрішній стороні якої розташований другий дисплей (В), містить принаймні один інтерфейс для обміну даними (2) з принаймні одним периферійним пристроєм; мікропроцесор (3); пристрій організації взаємодії частин корпусу (чіпсет) (4); основний блок пам'яті (5); акселерометр (6) і станцію для прийому і передачі сигналів (7), з принаймні одним інтерфейсом для, відповідно, одного приймаючого модуля, при цьому вказана станція виконана з можливістю обміну сигналами за допомогою телефонної радіомережі і сигналами супутникової мережі, крім того, електронна книга також містить внутрішню камеру (9), фронтальну камеру (10), обладнану світлодіодним спалахом, динаміки (11), мікрофон (12), клавіші для роздільного керування інформацією на дисплеях, що розташовані на обох частинах (13, 14) корпусу, ємкісний модуль (С) та інтерфейс керування ємкісним модулем (D), причому внутрішня камера (9), ємкісний модуль (С) та інтерфейс керування ємкісним модулем (D) розташовані на внутрішній стороні першої частини корпусу, фронтальна камера (10), яка обладнана світлодіодним спалахом, розташована на внутрішній стороні другої частини корпусу, а динаміки (11) і мікрофон (12), розташовані в шарнірному з'єднанні (15) двох частин корпусу. 2. Електронна книга за п. 1, яка відрізняється тим, що шарнірне з'єднання забезпечує зміну взаємного положення частин корпусу на 90°, 180°, 270° і 360°. 4 UA 79027 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
